结构施工图识读(平法)
建筑力学与识图任务1 有梁楼盖板平法施工图识读
任务1 有梁楼盖板平法施工图识读
■ 任务目标
1．理解有梁楼盖板平法施工图的制图规则
2．熟练识读有梁楼盖楼（屋）面板平法施工图
■ 任务内容
1．知识点
有梁楼盖平法施工图的制图规则
2．技能点
有梁楼（屋）面板平法施工图识读
■ 知识解读
有梁楼盖的制图规则适用于以梁为支座的楼面与屋面板平法施工图设计。有梁楼盖平法施工图，系在楼面板和屋面板布置图上，采用平面注写的表达方式，楼（屋）面板平法施工图上的平面标注主要有板块集中标注和板支座原位标注，如图9-2所示。

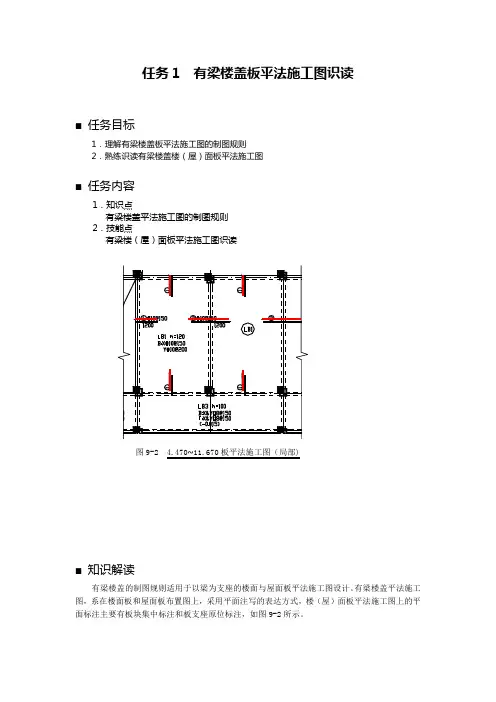

图9-2 4.470~11.670板平法施工图（局部) 一、板块集中标注
板块集中标注的内容为：板块编号、板厚、贯通纵筋，以及当板面标高不同时的标高高差。对于普通楼面，两向（X、Y方向）以一跨为一个板块；对密肋楼盖，两向主梁（框架梁）以一跨为一个板块，所有板块应逐一编号。
板块集中标注的内容与规则见表9-1
表9-1 板块集中标注
标注内容
（数据项） 制图规则解读
板块编号 代号：楼面板——LB、屋面板——WB、悬挑板——XB
序号：××加在板块代号后面
板厚 注写h=×××垂直于板面的厚度，单位为mm
注写h=×××/×××：斜线前后分别为悬挑板根部与端部的厚度
贯通纵筋（单层或双层） 板上部和下部分别注写（单层/双层配置）：B-下部、T-上部、B&T-下部与上部双层配置
正交轴线分别注写（单向/双向配置）：X-从左至右的水平方向、Y-从下到上的垂直方向、X&Y-两向相同配置
板面标高高差（选注） 相对于结构层楼面标高的高差，应将其注写在括号内，且有高差时注写，无高差时不注写
举例9-1:结施-10，LB3现浇板
现浇板钢筋绑扎图
3号楼面板块 板厚100mm
LB3
h=100
B：X&YC8ⓐ150
T：X&YC8ⓐ150
(－0.015)
板下部为水平与垂直方向都是HRB400、直径8mm、间距150mm的双向贯通筋
剪力墙的平法表示识读
剪力墙的平法表示识读
剪力墙的平法表示识读
剪力墙的组成，剪力墙包括剪力墙柱、剪力墙身和剪力三类构件。
剪力墙柱类型：
约束边缘构件YBZ
构造边缘构件GBZ
非边缘暗柱AZ
扶壁柱 FBZ
墙梁类型
连梁LL
连梁(对角暗撑配筋)LL(JC)
连梁(交叉斜筋配筋)LL(JX)
连梁(集中对角斜筋配筋)LL(DX)
连梁(跨高比不小于5)LLk
暗梁AL
边框梁 BKL
剪力墙结构
墙柱包括端柱\暗柱 (构造型/约束型)
墙身包括水平筋\竖向筋\拉筋
墙梁包括连梁\暗梁\边框梁
剪力墙柱的分类：约束边缘构件YBZ，构造边缘构件GBZ，非边缘暗柱AZ，扶壁柱 FBZ 约束边缘构件包括约束边缘暗柱、约束边缘端柱、约束边缘翼墙、约束边缘转角墙四种。
构造边缘构件包括构造边缘暗柱、构造边缘端柱、构造边缘翼墙、构造边缘转角墙四种。
一、二、三级抗震等级剪力墙，按设规定，在其底部加强区部位及其以上一层墙肢应按规定设置约束边缘构件；
二、三级抗震等级的剪力墙的一般部位剪力墙以及四级抗震等级剪力墙，应按设计规定设置构造边缘构件。
楼层结构标高及层高表
楼层 结构标高 层高
6 16.100 2.800（6层以上省略）
5 13.300 2.800
4 10.500 2.800
3 7.700 2.800
2 3.800 3.900
1 -0.100 3.900
B1 -3.350 3.250
B2 基础顶 3.050
B2～4层为建筑底部由于受力大，为底部加强区，B2～5层设置约束边缘构件，其他层设构造边缘构件。
墙身的平法表示，采用列表注写方式。
墙身编号：由墙身代号、序号以及墙身所配置的水平与竖向分布的筋的排数组成,其中排数注写在括号内。如:Qxx ( xx排)
当墙身所设置的水平与条向分布钢筋的排数为2时可不注。
对于分布钢筋网的排数规定：当力墙厚度不大于400时, 应配置双排:当剪力墙厚度大于400，但不大于700时,宜配置三排，当剪力墙厚度大于700时,宜配置四排，各排水平分布钢筋和竖向分布钢筋的直径与间距宜保持一致。 当剪力墙配置的分布钢筋多于两排时，剪力墙拉筋应网时勾住外排水平纵筋和竖向纵筋。还应与剪力墙内水平纵筋和竖向钢筋绑扎在一起。
平法识图认识及总结
平法识图之认识与总结

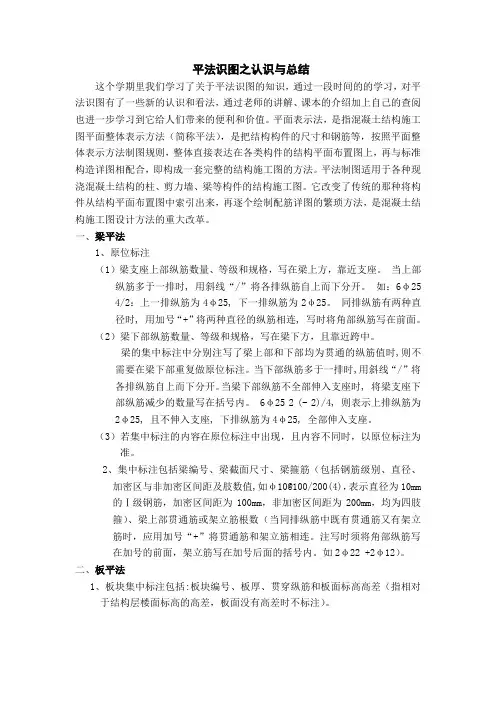

这个学期里我们学习了关于平法识图的知识，通过一段时间的的学习，对平法识图有了一些新的认识和看法，通过老师的讲解、课本的介绍加上自己的查阅也进一步学习到它给人们带来的便利和价值。平面表示法，是指混凝土结构施工图平面整体表示方法（简称平法），是把结构构件的尺寸和钢筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套完整的结构施工图的方法。平法制图适用于各种现浇混凝土结构的柱、剪力墙、梁等构件的结构施工图。它改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法，是混凝土结构施工图设计方法的重大改革。
一、梁平法
1、原位标注
（1）梁支座上部纵筋数量、等级和规格，写在梁上方，靠近支座。 当上部纵筋多于一排时, 用斜线“/”将各排纵筋自上而下分开。 如：6φ25
4/2：上一排纵筋为4φ25, 下一排纵筋为2φ25。 同排纵筋有两种直径时, 用加号“+”将两种直径的纵筋相连, 写时将角部纵筋写在前面。
（2）梁下部纵筋数量、等级和规格，写在梁下方，且靠近跨中。
梁的集中标注中分别注写了梁上部和下部均为贯通的纵筋值时,则不需要在梁下部重复做原位标注。当下部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分开。当梁下部纵筋不全部伸入支座时, 将梁支座下部纵筋减少的数量写在括号内。 6φ25 2 (- 2)/4, 则表示上排纵筋为2φ25, 且不伸入支座, 下排纵筋为4φ25, 全部伸入支座。
（3）若集中标注的内容在原位标注中出现，且内容不同时，以原位标注为准。
2、集中标注包括梁编号、梁截面尺寸、梁箍筋（包括钢筋级别、直径、加密区与非加密区间距及肢数值,如φ10@100/200(4)，表示直径为10mm的Ⅰ级钢筋，加密区间距为100mm，非加密区间距为200mm，均为四肢箍）、梁上部贯通筋或架立筋根数（当同排纵筋中既有贯通筋又有架立筋时，应用加号“+”将贯通筋和架立筋相连。注写时须将角部纵筋写在加号的前面，架立筋写在加号后面的括号内。如2φ22 +2φ12）。
11 结构平法

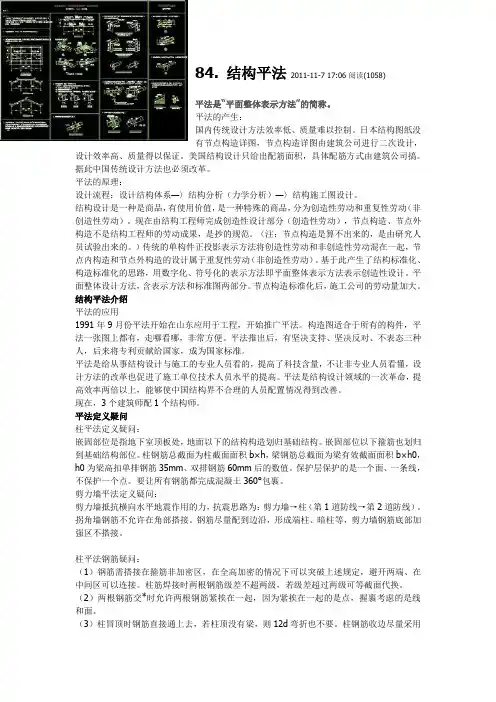

84. 结构平法 2011-11-7 17:06 阅读(1058)
平法是“平面整体表示方法”的简称。
平法的产生：
国内传统设计方法效率低、质量难以控制。日本结构图纸没有节点构造详图，节点构造详图由建筑公司进行二次设计，设计效率高、质量得以保证。美国结构设计只给出配筋面积，具体配筋方式由建筑公司搞。据此中国传统设计方法也必须改革。
平法的原理：
设计流程：设计结构体系—〉结构分析（力学分析）—〉结构施工图设计。
结构设计是一种是商品，有使用价值，是一种特殊的商品，分为创造性劳动和重复性劳动（非创造性劳动）。现在由结构工程师完成创造性设计部分（创造性劳动），节点构造、节点外构造不是结构工程师的劳动成果，是抄的规范。（注：节点构造是算不出来的，是由研究人员试验出来的。）传统的单构件正投影表示方法将创造性劳动和非创造性劳动混在一起，节点内构造和节点外构造的设计属于重复性劳动（非创造性劳动）。基于此产生了结构标准化、构造标准化的思路，用数字化、符号化的表示方法即平面整体表示方法表示创造性设计。平面整体设计方法，含表示方法和标准图两部分。节点构造标准化后，施工公司的劳动量加大。
结构平法介绍
平法的应用
1991年9月份平法开始在山东应用于工程，开始推广平法。构造图适合于所有的构件，平法一张图上都有，走哪看哪，非常方便。平法推出后，有坚决支持、坚决反对、不表态三种人，后来将专利贡献给国家，成为国家标准。
平法是给从事结构设计与施工的专业人员看的，提高了科技含量，不让非专业人员看懂，设计方法的改革也促进了施工单位技术人员水平的提高。平法是结构设计领域的一次革命，提高效率两倍以上，能够使中国结构界不合理的人员配置情况得到改善。
现在，3个建筑师配1个结构师。
平法定义疑问
柱平法定义疑问：
嵌固部位是指地下室顶板处，地面以下的结构构造划归基础结构。嵌固部位以下箍筋也划归到基础结构部位。柱钢筋总截面为柱截面面积b×h，梁钢筋总截面为梁有效截面面积b×h0，h0为梁高扣单排钢筋35mm、双排钢筋60mm后的数值。保护层保护的是一个面、一条线，不保护一个点。要让所有钢筋都完成混凝土360°包裹。
平法识图规则
平法识图规则
建筑结构施工图平面整体设计方法（平法），简化了施工图，统一了表示方法。根据国
家建筑标准设计图集《混凝土结构施工图平面整体表示方法制图规则和构造详图》
（XXG101）讲解如下内容。
一、平法制图的一般规定
1、按平法设计绘制的施工图，一般是由各类结构构件的平法施工图和标准构造详图两
大部分构成。但对于复杂的房屋建筑，尚需要增加模板、开洞和预埋等平面图。只有在特殊
情况下，才需要增加剖面配筋图。
2、按平法设计绘制结构施工图时，必须根据具体工程设计，按照各类构件的平法制图
规则，在按结构层绘制的平面布置图上直接表示各构件的尺寸、配筋和所选用的标准构造详
图。
3、在平法施工施工图上表示各构件尺寸和配筋的方式，分为平面注写方式、列表注写
方式和截面注写方式等三种。
4、在平法施工图上，应将所有构件进行编号，编号中含有类型代号和序号等。其中，
类型代号应与标准构造详图上所注类型代号一致，使两者结合构成完成的结构设计图。
5、在平法施工图上，应注明各结构层楼地面标高、结构层高及相应的结构层号等。
6、为了确保施工人员准确无误地按平法施工图进行施工，在具体工程的结构设计总说
明中必须注明所选用平法标准图的图集号，以免图集升版后在施工中用错版本。
第一节 框架柱的制图规则
柱平法施工图是在结构柱平面布置图上，采用列表注写方式或截面注写方式对柱的信息
表达。
一、柱的编号规定
在平法柱施工图中，各种柱均按照表 3-1-1 的规定编号，同时，对应的标准构造详图也
标注了编号中的相同代号。柱编号不仅可以区别不同的柱，还将作为信息纽带在柱平法施工
图与相应标准构造详图之间建立起明确的联系，使在平法平法施工图中表达的设计内容与相
应的标准构造详图合并构成完整的柱结构设计。
柱编号 表 3-1-1
柱类型 框架柱 代号
KZ 序号
XX 特征 柱根部嵌固在基础或地下结构上，并与框架梁刚性连接构 成框架 框支柱 KZZ XX 柱根部嵌固在基础或地下结构上，并与框支梁刚性连接构 成框支结构。框支结构以上转换为剪力墙结构。 芯柱 梁上柱 剪力墙上柱 XZ LZ QZ XX XX XX 设置在框架柱、框支柱、剪力墙柱核心部位的暗柱。 支承在梁上的柱 支承剪力墙顶部的柱
基础平法施工图识图
基础平法施工图识图
一、独立基础平法施工图的识读
（一）集中标注
独立基础的集中标注内容包括基础编号、截面竖向尺寸、配筋三项必注内容，以及基础底面标高（与基础底面基准标高不同时）和必要的文字注解两项选注内容。
1. 独立基础截面竖向尺寸
独立基础截面竖向尺寸识读，详见表1-2-1。
表1-2-1 独立基础截面竖向尺寸识读
续表
2. 独立基础配筋图
独立基础配筋图识读，详见表1-2-2。
表1-2-2 独立基础配筋图识读
续表
（二）原位标注
独立基础原位标注的具体内容及识读，详见表1-2-3。
表1-2-3 独立基础原位标注
续表
（三）多柱独立基础（双柱或四柱）
独立基础通常为单柱独立基础，也可为多柱独立基础（双柱或四柱等）。多柱独立基础的编号、几何尺寸和配筋的标注方法与单柱独立基础相同。多柱独立基础顶部配筋和基础梁的注写识读，详见表1-2-4。
表1-2-4 多柱独立基础顶部配筋和基础梁的注写识读
图1-2-1 为独立基础平面施工图。
图1-2-1 独立基础平法施工图（单位：mm）
二、条形基础平法施工图的识读
条形基础可以分为梁板式条形基础和板式条形基础。前者平法施工图表达基础梁和条形基础底板，后者仅表达条形基础底板。
基础梁的平面注写方式如下。
（一）集中标注
基础梁的集中标注内容包括基础梁编号、截面尺寸、配筋这三项必注内容，以及基础梁底面标高（与基础底面基准标高不同时）和必要的文字注解这两项选注内容。条形基础梁集中标注识读，详见表1-2-5。
表1-2-5 条形基础梁集中标注识读
（二）条形基础底板的平面注写方式
条形基础底板的集中标注内容包括底板编号、截面竖向尺寸、配筋这三项必注内容，以及条形基础底板底面标高（与基础底面基准标高不同时）、必要的文字注解两项选注内容。条形基础底板底部及顶部配筋图的识读，详见表1-2-6。
表1-2-6 条形基础底板底部及顶部配筋图的识读
梁钢筋平法识图、标注方法与注意事项
1 / 8
梁钢筋平法识图、标注方法与注意事项
建筑结构施工图平法表达形式，概括来讲，是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。
梁平法图中表示的是什么意思？
● 梁的平面注写包括集中标注与原位标注
集中标注表达梁的通用数值；
原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工中，原位标注优先于集中标注。
梁钢筋的标注方法
●原位标注 2 / 8
包括梁支座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。
1、梁支座上、下部纵筋；
2、吊筋、附加箍筋。
原位标注——梁支座上部纵筋
梁支座上部纵筋，该部位含通长筋在内的所有纵筋：
❶“/”分隔——当上部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。
❷“ ”相联——当同排纵筋有两种直径时，用加号“ ”将两种直径的纵筋相联，注写时将角部纵筋写在前面。
❸缺省标注——当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注；当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注。
例 6Φ25 4/2， 2Φ25 2Φ22。
原位标注——梁下部纵筋
❶“/”分隔——当下部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。
❷“ ”相联——当同排纵筋有两种直径时，用加号“ ”将两种直 3 / 8
径的纵筋相联，注写时角筋写在前面。
❸“—”不入支座——当梁下部纵筋不全部伸入支座时，将梁支座下部纵筋减少的数写在括号内。
例 6Φ25 2（-2）/4，
2Φ25 3Φ22（-2）/5Φ25。
❹当梁的集中标注中已注写了梁上部和下部均为通长筋的纵筋值时，则不需要在梁的下部重复做原位标注。
❺当梁设置竖向加腋时，加腋部位下部斜纵筋应在支座下部以Y打头注写在括号里。
《平法识图》课程标准
1 《平法识图》课程标准
一、课程说明
课程名称 平法识图 开课分院（系部） 管理工程系
适用专业 工程造价
建筑工程技术 课程代码
学 时 72 先修课程 房屋构造与识图
后续课程 工程概预算、施工技术 编制人 王俊学
审定人 王俊学 制（修）定日期 2021年2月25日制定/第2
次修定
二、课程性质
《平法识图》课程属于建筑工程专业类的一门职业核心技术课程，是1+X建筑工程识图技能等级证书核心核心课程。通过学习钢筋混凝土结构施工图平法标注，培养学生识图和空间想象能力，能更好的识读结构工程图纸。
三、课程开设学期及基准学时、学分
1、课程开设学期：第二学期；
2、基准学时：72学时；其中理论部分30学时，实践部分42学时。
3、学分：4学分；
四、课程任务
1．课程在专业人才培养方案中的定位：专业核心课
2．课程设计
课程能力层次的设计，知识能力层次的设计，课程设计的目的等。
3．课程任务
通过本课程的学习培养学生识读建筑结构施工图的能力，是工程造价及建筑工程技术专业岗位基础课程，是从事工程概预算及施工员工作的必修课程。
五、课程总体结构、教学环节和学时分配
模块 课 程 内 容 课 时
小计 讲授 实训 备注
0 前言 1 1 0
1 平法的基础知识 1 1 0
2 钢筋的基础知识 2 2 0
3 柱平法识读 6 4 2
4 梁平法识读 6 4 2
5 剪力墙平法识读 6 4 2
6 板平法识读 6 4 2
7 板式楼梯平法识读 6 4 2
8 独立基础平法识读 4 2 2
9 条形基础平法识读 4 2 2
10 筏形基础平法识读 4 2 2
11 桩基础平法识读 4 2 2 2 12 整套框架结构施工图识读 8 0 8
13 整套剪力墙结构施工图识读 8 0 8
14 结构综合识图能力测验 6 0 6
合 计 72 32 40
建筑识图与结构识图篇柱的平法识图[详细]
1 建筑识图与结构识图篇(1柱的平法施工图)
作者:埃里克丁(订阅号:ailikeding 埃里克丁自学造价)
从事造价工作首先要能看懂图纸,接下来小克就和大家一起学习如何识图。
一、 结构图与建筑图
1、结构图:是表述建筑物中结构构件的布置、构件材料的选用、构件选型及构件做法,对混凝土结构包括配筋。主要图纸内容有:基础图、结构平面布置图、结构构件配筋图等等。
2、建筑图:是表述建筑物功能房间布置、平面及竖向交通组织、外观造型、内外装
修等。主要图纸有:建筑平面、立面、剖面、门窗表、装饰装修表等等。
二、 平法施工图集
随着国民经济的发展和建筑设计标准化水平的提高,为了规范各地的图示方法,中华人民共和国建设部于20XX发通知,批准《混凝土结构施工图平面整体表示方法制图规则和构造样图》作为国建建筑标准设计图集(简称“平法”图集)。
平法(结构施工图平面整体设计方法):就是用平面来表达结构尺寸、标高、构造、配筋等的绘图方法,是用在建筑里面的结构施工图。
图集介绍:16G101系列图集已由住建部批准,于1日起实施。
16G101-1适用于:现浇混凝土框架、剪力墙、框架—剪力墙、柱、梁、板;
16G101-2适用于:现浇混凝土板式楼梯;
16G101-3适用于:现浇混凝土独立基础、条形基础、筏形基础、桩基础;
下面小克将通过这三本图集与大家一同自学结构施工图的识图方法。
三、 自学16G101-1图集
3.1 柱——平法施工图表示方法
两种表达方式:列表注写方式、截面注写方式;
3.1.1 柱列表注写方式
1
如上图所示,即为柱在平法施工图中列表注写的方式。柱的大部分参数都在图中的“柱表”内。下面我们就一个一个去读懂他们。
① 上图红色箭头所指的方块即为图纸中的柱子,其实就是俯视效果下柱的截面形状;
② 柱号(柱表中第一列),我们用一张表格来进行说明:
从表格中我们可以了解到,图纸中柱号:KZ1表示框架柱1,XZ1表示芯柱1。柱号即为柱子的名字,在计算工程量中便于分类区分。但是我们发现为什么图纸中很多柱子都是KZ1呢,为什么序号都是1呢？这个同学们可以参照“柱编号”表下的注释,小克就不在这里啰嗦了。
对钢筋平法识图的认识
对钢筋平法识图的认识
平面整体法简称“平法”，所谓“平法”的表达式，是将结构构件尺寸和配筋按照平面整体表示法的制图规则直接表示在各类构件的结构平面布置图上，在于标准构件详图相配合，即构成完整的结构施工图。它改变了传统的结构构件从结构平面图中索引出来。在逐个绘置配筋详图的繁琐表示方法。
我们原先用的传统的结构施工图表示方式方法将创造性劳动和非创造性劳动混为一体，不仅具有出图量大的特点，而且图中含有大量的重复性工作。绘图过程中容易出错，修改也很不方便，从而导为适应工程建设的需要，接够施工图致设计效率低，质量难以控制。为适应工程建设的需要，结构施工图必须做到图面清晰、明、于识读，符合设计，施工、档的要求同时也符合建筑结构专业制图规则，保证制图质量。为此产生了结构标准化。构件标准化的思路，数字化，符号化的表示方法在结构平面图上表示创造性设计，称为“平面整体设计方法
钢筋混凝土结构施工图平面整体表示法与传统的结构施工图相比，平面标准化程度较高，直观性强，其优点是可提高工作效率一倍一上，减少图纸量65%~80%,减少错、漏、碰、缺现象级校核方便，便于更正。平法改变了传统的将结构构件从结构平面布置图中索引出来，在逐个绘制配置钢筋详图的繁琐方法,混凝图中设计方法的重大改革.
按平法设计绘制的施工图，一般是由各类结构构件的平法施工图中和标准构造详图两部分，但对于复杂的工业与民用建筑，尚需增加模版、开洞和预埋件等平面图。只有在特殊情况下才需要增加剖面配筋图。
在平法施工图中，将所有柱、墙、梁等构件进行编号，编号中含有类型代号和序号等，其中类型代号的主要作用是指明所选用的标准构造详图。在标准构造详图上，已经按其所属构架表明代号，已明确该详图与平法施工图中相同构件的互补关系，使两者结合构件成玩整的结构设计图。
一、 有梁楼盖板法施工图
1定义：有梁楼盖板是以梁为支座的楼面板与屋面板，有梁楼盖板平法施工图，是在楼面板和屋面板布置图上采用平面注写方式表达楼板尺寸和配筋。
