城东水厂设备安装方案
1
2020年4月19日
城东水厂设备安装方案
文档仅供参考，不当之处，请联系改正。
2
2020年4月19日 第一章 工程概况
一、工程概况
盐城市城东水厂三期10万m3/d扩建及30万m3/d深度处理工程。主要内容包括已建预臭氧接触池、絮凝沉定池、V型滤池及反冲洗泵房，新建的深度处理组合池（中间提升泵房、臭氧接触池、活性炭滤池）、臭氧发生间。
第二章 编制依据及编制原则
一、本工程采用的规范及标准
1、《室外给水设计规范》（GB50013- ）
2、《生活饮用水卫生标准》（GB5749- ）
3、《室外排水设计规范》（GB50014- ( )）
4、《建筑给水排水设计规范》（GB50015- ( )）
5、《污水排入城镇下水道水质标准》（CJ343- ）
6、《建筑设计防火规范》（GB50016- ）
7、《压缩空气站设计规范》（GB50029- ）
8、《建筑灭火器配置设计规范》（GB50140- ）
9、《工业金属管道设计规范》（GB50316- ( )）
10、氧气站设计规范》（GB50030- ）
11、《给水排水管道工程施工及验收规范》（GB50268- ）
12、《工业金属管道工程施工规范》（GB50235- ）
13、《现场设备、工业管道焊接工程施工规范》（GB50236- ）
14、《工业金属管道工程施工质量及验收规范》(GB50184- ) 文档仅供参考，不当之处，请联系改正。
3
2020年4月19日 15、《城市供水运行、维护及安全技术规程》CJJ58-
16、《建筑给水排水及采暖工程施工质量验收规范》GB50242-
17、《机械设备安装工程施工及通用验收规范》（GB50231- ）
18、《压缩机、风机、泵安装工程施工及验收规范》（GB50275- ）
19、《起重设备安装工程施工及验收规范》GB50278-
20、《埋地硬聚录乙烯给水管道工程技术规程》CECS17：
21、《建筑给水聚丙烯管道工程技术规范》GB/T50349-
22、《建筑给水聚乙烯类管道工程技术规范》CTT/T98-
23、《低压流体输送用焊接钢管》GB/T3091-
24、《低压流体输送管道用螺旋埋弧焊钢管》SY/T5037-
25、《流体输送用不锈钢焊接钢管》GB/T12771-
26、《涂装前钢材表面锈蚀等级和除锈等级》GB8923-88
27、《无损检测 钢制管道环向焊缝对接接头超声检测方法》GB/T15830-
28、《低压设计规范》GB50052-
29、《低压配电设计规范》GB50054-95
30、《建筑照明设计标准》GB50034-
31、《通用用电设备配电设计规范》GB50055-93
32、《民用建筑电气设计规范》JGJ16-
33、《建筑防雷设计规范》GB50057-
34、《电力工程电缆设计规范》GB50217- 文档仅供参考，不当之处，请联系改正。
4
2020年4月19日 35、《工业与民用电力装置的接地设计规范》GBJ65-83
36、其它相关国家及地方的现行规程、规范及标准
二、编制原则
1、遵循设计及施工图纸验收标准的原则、确保工程质量和工期。
2、严格遵守企业的质量方针和ISO9001质量运行体系，在施工中严把工程质量关，确保没道工序达到规范标准。
3、采用先进的施工方案和技术管理措施，以确保施工方案的可行性和合理性，保证重点、兼顾一般、统筹安排，科学合理地安排进度计划，组织连续均衡而又工序衔接紧凑的现场施工。
4、根据安全生产管理条例，结合本工程的特点，做到施工安全与社会安全同步，把安全防范工作落实到没一个角落。
5、本工程工期紧、任务重、工作量大，在工期安排上必须做到合理布局，采用先进的技术设备，合理投入人员、材料及机械设备，配备具有类似施工经验的专业队伍，在规定的工期内圆满完成施工任务。
6、在满足施工需要的前提下，尽量减少临时设施、合理储备物资、减少物资运输量，科学布置施工平面图，减少施工用电、节约各种资金费用，降低工程成本。
7、做好现场文明施工管理和环境保护工作，所用现场设施的布置、人员的安排、工程的维修等，从各方面都必须满足文明施工的要求，把文明施工贯穿于整个施工的全过程。
文档仅供参考，不当之处，请联系改正。
5
2020年4月19日
第三章 施工总体思路安排
第一节 工程特点、重点及对策措施
一、 工程特点：
1、本工程施工任务重且工期紧，应合理安排施工所需的各种材料、机械、人员的进场情况，同时应确定合理的施工方法。
2、鉴于本工程的地质条件，在施工时严格按照要求做好基坑（沟槽）维护工作。
3、本工程构筑物较为集中，在施工中应注意相对邻构筑物的影响，同时注意池底的沉降观察。
4、建、构筑物涉及到设备和管道的安装，尺寸要求较为严格，在施工时应注意控制构筑物的垂直度、表面平整度、各内外净尺寸、各种洞口位置大小、各种预埋件的规格尺寸位置等。
5、本工程涉及的专一面广，要充分做好各专业分项工程交叉作业的整体安排和相互协调。
6、本工程钢管用量一般，施工中必须做好原材料的采购、焊接安装及防腐工作。
二、工作重点
1、本工程施工任务重、工期紧，合理组织施工，配备好各项资源，做好施工过程管理，控制好每个施工过程节点，实现工期目标是重点。
2、做好钢管的焊接安装工对确保工程的质量与安全至关重要，是
供水厂安装施工方案
本工程为XX市某供水厂安装施工项目，主要内容包括供水厂内的设备安装、管道铺设、电气安装等。工程总投资XX万元，工期为XX个月。为确保工程顺利进行，特制定以下施工方案。
二、施工准备
1. 组织准备
（1）成立项目经理部，负责整个工程的施工管理。
（2）组建施工队伍，包括管理人员、技术人员、施工人员等。
（3）配备必要的施工机械设备。
2. 技术准备
（1）熟悉施工图纸，明确工程内容和施工要求。
（2）编制施工组织设计，包括施工方案、施工进度计划、质量保证措施等。
（3）对施工人员进行技术培训，确保施工人员掌握施工技术和操作规程。
3. 材料准备
（1）采购合格的设备、材料，确保符合国家相关标准和规范。
（2）对进场的设备、材料进行验收，确保质量合格。
（3）做好材料储存和保管工作，防止材料损坏或丢失。
三、施工方案
1. 设备安装
（1）设备进场验收，确保设备质量符合要求。
（2）按照设备安装说明书和施工图纸进行安装。
（3）设备安装完成后，进行调试和试运行，确保设备运行正常。
2. 管道铺设
（1）按照施工图纸和规范要求，进行管道材料采购和施工。
（2）管道安装前，对管道进行防腐处理。 （3）管道安装过程中，注意管道坡度、连接质量等，确保管道畅通。
3. 电气安装
（1）按照电气施工图纸和规范要求，进行电气设备、线路的安装。
（2）电气设备安装完成后，进行调试和试运行，确保电气设备运行正常。
（3）电气线路安装过程中，注意线路走向、接线质量等，确保电气线路安全可靠。
四、质量控制措施
1. 严格按照施工图纸和规范要求进行施工，确保工程质量。
2. 对施工人员进行技术交底，提高施工人员的质量意识。
3. 加强材料、设备进场验收，确保质量合格。
4. 定期对施工现场进行质量检查，发现问题及时整改。
5. 做好施工记录和验收记录，确保工程质量可追溯。
五、安全措施
1. 施工现场设置安全警示标志，确保施工人员安全。
给水设备安装施工方案
给水设备安装施工方案
（一）、水泵安装
1、安装准备
安装前应对水泵基础进行复核验收，基础尺寸、标高、地脚螺栓的纵横向偏差应符合标准规范要求。
2、开箱检查
按水泵的装箱清单对水泵及配件进行清点，组织设备的开箱验收，检查水泵的主要参数是否符合设计参数、检查水泵的外观是否有损坏、锈蚀等缺陷。
按设备的技术文件的规定清点泵的零部件，并做好记录，对缺损件应与供应商联系妥善解决；管口的保护物和堵盖应完善。核对泵的主要安装尺寸应与工程设计相符。
3、施工流程
基础施工及验收→机座安装→测定底座水平度→地脚螺栓安装→水平找正→水泵找平→水泵及罐体吊装→平垫铁安装→检测安装偏差→设备试运行
4、基础检查
水泵安装前，对水泵基础进行检查验收，检查水泵基础强度是否满足要求，检查表面是否平整、光滑，有无麻坑、露筋、蜂窝等缺陷，复核地脚螺栓的尺寸位置。
5、减振器安装
本工程水泵减振采用减振台座加弹簧减振器的安装方式，将弹簧减振器按照水泵技术样本进行尺寸定位并安装在水泵基础上，然后将减振台座与弹簧减振器连接。
弹簧减振器的型号、定位尺寸、选配数量等参数直接关系到水泵的稳定性和减振效果，该参数的确定必须是经过厂家技术人员的精确核算，并
ST或ZT型弹簧隔振器弹性吊架JGD-A双球体橡胶软接头水泵及邻近水管的减振弹性吊架弹性托架地面钢筋混凝土基座或型钢基座征得设计师确认。
水泵及邻近水管的减振
6、水泵安装
基础验收合格后，安装无负压变频供水设备，吊装采用三脚架或在楼板上设支架，利用手动葫芦作为起重工具。起吊时，钢丝只能系在吊环上。水泵就位后进行找正，包括中心线找正、水平找正和标高找正。在无负压变频供水设备安装就位以后，对水泵等进行精校，进行配管安装。
水泵找正找平后，向地脚螺栓孔和基础与水泵底座之间的空隙内灌注水泥砂浆，待水泥砂浆凝固后再拧紧地脚螺栓，并对水泵的位置和水平进行复查，以免水泵在二次灌浆或拧紧地脚螺栓时发生位移。在水泵二次灌浆混凝土强度达到75%以后，对水泵进行精校，进行配管安装。
供水设备安装实施方案
供水设备安装实施方案
一、前期准备工作。
在进行供水设备的安装实施之前，首先需要进行充分的前期准备工作。这包括对供水设备的选型、设计方案的确定、安装地点的测量与准备等工作。在选型方面，需要根据实际使用需求和场所条件，选择合适的供水设备，确保其性能和规格符合实际需求。同时，设计方案的确定也是至关重要的一步，需要根据现场情况和设备特点，确定最佳的安装方案。此外，安装地点的测量与准备也是前期准备工作的重要内容，需要确保安装地点的结构和条件符合设备的安装要求，以确保安装工作的顺利进行。
二、安装实施过程。
1. 设备搬运与安装。
在进行供水设备的安装实施时，首先需要进行设备的搬运与安装工作。在进行设备搬运时，需要确保搬运过程中设备不受损坏，同时也需要确保搬运的安全性。在进行设备安装时，需要根据设计方案和安装要求，进行设备的固定和连接工作，确保设备安装的稳固和可靠。
2. 管道连接与调试。
在设备安装完成后，需要进行管道的连接和调试工作。在进行管道连接时，需要确保管道连接的严密性和稳固性，避免管道漏水或者松动的情况发生。在进行设备调试时，需要根据设备的使用说明和调试要求，进行设备的启动和调试工作，确保设备的正常运行和性能达到设计要求。
3. 安全检测与验收。
在设备安装实施完成后，需要进行安全检测和设备验收工作。在进行安全检测时，需要对设备的安全性能和使用条件进行检测，确保设备的安全可靠。在进行设备验收时，需要对设备的安装质量和性能进行验收，确保设备的安装达到设计要求和标准。
三、安装后维护与管理。
在供水设备安装实施完成后，需要进行设备的后续维护与管理工作。这包括设备的定期检查与维护、设备的使用管理与维修等内容。在进行设备的定期检查与维护时，需要对设备的各项性能和工作状态进行检查，及时发现并排除设备的故障和隐患。在进行设备的使用管理与维修时，需要对设备的使用情况和维修需求进行管理和处理，确保设备的正常使用和维护。

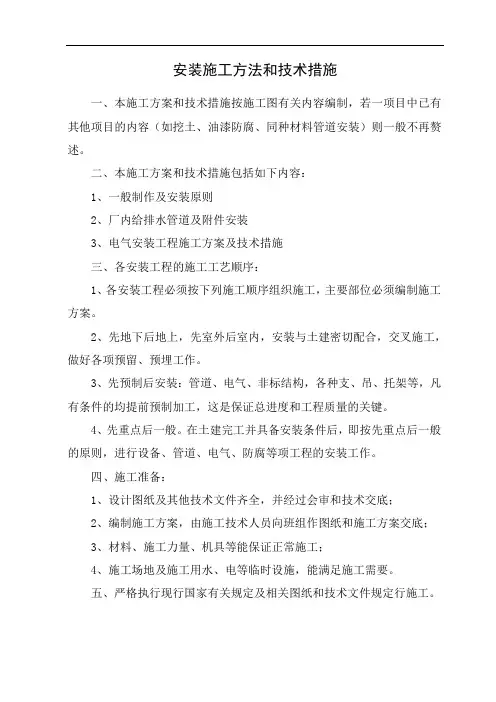

某水厂安装工程施工方案
安装施工方法和技术措施
一、本施工方案和技术措施按施工图有关内容编制，若一项目中已有其他项目的内容（如挖土、油漆防腐、同种材料管道安装）则一般不再赘述。
二、本施工方案和技术措施包括如下内容：
1、一般制作及安装原则
2、厂内给排水管道及附件安装
3、电气安装工程施工方案及技术措施
三、各安装工程的施工工艺顺序：
1、各安装工程必须按下列施工顺序组织施工，主要部位必须编制施工方案。
2、先地下后地上，先室外后室内，安装与土建密切配合，交叉施工，做好各项预留、预埋工作。
3、先预制后安装：管道、电气、非标结构，各种支、吊、托架等，凡有条件的均提前预制加工，这是保证总进度和工程质量的关键。
4、先重点后一般。在土建完工并具备安装条件后，即按先重点后一般的原则，进行设备、管道、电气、防腐等项工程的安装工作。
四、施工准备：
1、设计图纸及其他技术文件齐全，并经过会审和技术交底；
2、编制施工方案，由施工技术人员向班组作图纸和施工方案交底；
3、材料、施工力量、机具等能保证正常施工；
4、施工场地及施工用水、电等临时设施，能满足施工需要。
五、严格执行现行国家有关规定及相关图纸和技术文件规定行施工。
一般制作及安装原则
一、准备工作：
1、 读懂图纸，了解工艺流程，熟悉设备的作用与原理，掌握每一零部件的作用、结构、技术要求、制作安装工艺与方法；
2、 进行图纸自审与图纸会审；
3、 编制施工方案，确定焊接方法及焊接次序；进行技术交底；进行材料采购；
4、 组织好技术力量和劳动力安排，挑选优秀焊工和组织焊工技能考试；
5、 明确质量标准和检验方法，编制作业计划和机具需用计划；
6、 根据施工方案，做好现场平面图布置以及完成供水、供电、设施；
7、 检查所使用的钢材和焊接材料是否具有产品出厂质量证明文件。根据钢材材质及有关规定选用焊接材料，本次焊接采用J422（E4303）电焊条；特殊部位选用相应特殊焊条；
自来水工程设备安装调试方案
自来水工程设备安装调试方案
一、背景介绍
自来水工程是指将地下的地下水、地表水等经过处理和输送后，供应到居民、企事业单位和公共设施中的设备系统。自来水工程设备安装调试是确保自来水工程正常运行的重要环节，下文将详细介绍该方案。
二、设备准备
1. 确定设备清单：根据自来水工程的规模和需要，准确列出所需设备，包括水泵、水池、管道、阀门、计量仪表、自动化控制系统等。
2. 采购设备：根据设备清单，选择合适的厂商进行设备采购，并与其协商交付时间和安装方式。
3. 设备运输：协调物流公司将设备运送到工程现场，并确保设备运输过程中不会受到损坏。
三、安装调试步骤
1. 安装水池和管道：根据工程图纸，确定水池和管道的位置，并进行土建工作。将水池安装在合适的位置，并根据设计要求铺设管道。
2. 安装水泵和阀门：根据设计要求，选择合适的水泵，并将其安装在水池或管道上。同时，根据需要，在管道上安装适当数量的阀门，以便控制水流。 3. 安装计量仪表：根据工程需求，选择合适的计量仪表，并将其安装在管道上，用于监测和记录流量、压力等参数。
4. 安装自动化控制系统：根据工程需要，选择合适的自动化控制系统，并将其安装在合适的位置。通过该系统，可以实现对水泵、阀门等设备的自动化控制和监控。
5. 接线和调试：根据设备的接线图，进行设备的接线工作，并进行必要的调试。确保各设备之间的连接正确无误，并能正常工作。
四、安全措施
1. 确保安全装备：工程人员必须配备安全帽、安全鞋等必要的安全装备，以确保人身安全。
2. 防止漏电和触电：在设备安装和调试过程中，严格遵守电气安全操作规程，确保设备接地良好，防止漏电和触电事故的发生。
3. 防止水压过高：在进行水泵安装和调试时，注意控制水压，避免因水压过高而造成设备损坏或人员伤害。
五、验收和维护
1. 验收：完成设备的安装和调试后，进行工程的验收。验收要进行设备性能测试、水质测试、漏水检测等，确保工程符合设计要求和工程标准。 2. 维护：在工程竣工后，定期进行设备维护工作，包括设备的清洁、润滑、紧固等。同时，定期对设备进行巡检和保养，及时发现并排除故障。

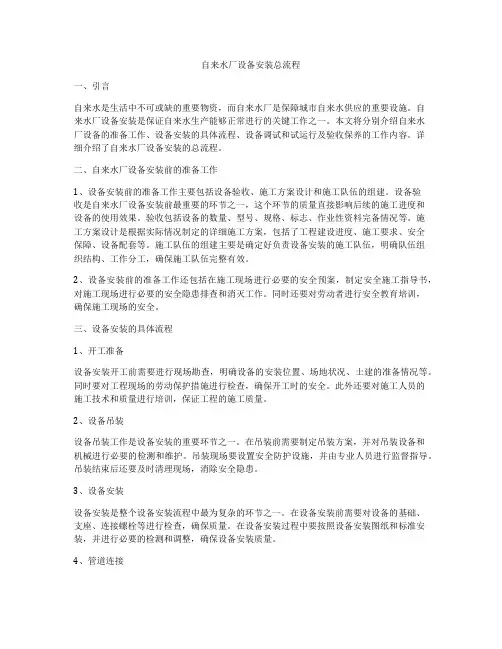

自来水厂设备安装总流程
自来水厂设备安装总流程
一、引言
自来水是生活中不可或缺的重要物资，而自来水厂是保障城市自来水供应的重要设施。自来水厂设备安装是保证自来水生产能够正常进行的关键工作之一。本文将分别介绍自来水厂设备的准备工作、设备安装的具体流程、设备调试和试运行及验收保养的工作内容。详细介绍了自来水厂设备安装的总流程。
二、自来水厂设备安装前的准备工作
1、设备安装前的准备工作主要包括设备验收、施工方案设计和施工队伍的组建。设备验收是自来水厂设备安装前最重要的环节之一，这个环节的质量直接影响后续的施工进度和设备的使用效果。验收包括设备的数量、型号、规格、标志、作业性资料完备情况等。施工方案设计是根据实际情况制定的详细施工方案，包括了工程建设进度、施工要求、安全保障、设备配套等。施工队伍的组建主要是确定好负责设备安装的施工队伍，明确队伍组织结构、工作分工，确保施工队伍完整有效。
2、设备安装前的准备工作还包括在施工现场进行必要的安全预案，制定安全施工指导书，对施工现场进行必要的安全隐患排查和消灭工作。同时还要对劳动者进行安全教育培训，确保施工现场的安全。
三、设备安装的具体流程
1、开工准备
设备安装开工前需要进行现场勘查，明确设备的安装位置、场地状况、土建的准备情况等。同时要对工程现场的劳动保护措施进行检查，确保开工时的安全。此外还要对施工人员的施工技术和质量进行培训，保证工程的施工质量。
2、设备吊装
设备吊装工作是设备安装的重要环节之一。在吊装前需要制定吊装方案，并对吊装设备和机械进行必要的检测和维护。吊装现场要设置安全防护设施，并由专业人员进行监督指导。吊装结束后还要及时清理现场，消除安全隐患。
3、设备安装
设备安装是整个设备安装流程中最为复杂的环节之一。在设备安装前需要对设备的基础、支座、连接螺栓等进行检查，确保质量。在设备安装过程中要按照设备安装图纸和标准安装，并进行必要的检测和调整，确保设备安装质量。
水厂设备安装施工工艺
1 施
工
方
案
一、工程概况：
该扩建工程由于一期工程已建，水厂内各项设施完善,已建一期工程与新建二期仅相互衔接、无干扰、无交叉作业，有利于施工队伍顺利进行施工.水处理主要包括设备安装、阀门安装、低压碳钢管安装、热镀锌钢管安装、网格板及集水槽安装、UPVC管与PVC管安装。
电气工程主要包括：镀锌钢管敷设、电缆敷设、配电柜箱安装、灯具安装等。
二、施工队伍组成：
为确保工程质量，全力组建施工队伍，具体施工人员如下表：
施工人员一览表：
工种 人数 工种 人数
项目部经理 1 起重工 1
机械工程师 1 油漆(防腐）工 2 2 电气工程师 1 普工 4
管道工 5 安全员 1
铆工 3 质检员 1
电焊工 5 后勤（采购员) 1
电工 4 炊事员 1
仪表工 1 合 计 32人
项目经理负全部工作，机械、电气工程师协同项目经理与业主、施工监理协调、联系以及技术、质量管理。
全体施工人员均应遵守建设单位各项规章制度,做到安全、文明施工。
三、施工机具配置:
名称及规格 数量 备 注
直流电焊机400A 4
交流电焊机400A 3
二氧化碳保护焊机350A 1台
液压弯管机 1台
氧乙炔切割 4套
套丝机 1台
水平仪 1台
压弧焊机 1台
喷涂工具 2套 含空压机1台
砂轮切割机 1台 3 汽车吊 1辆 吨位根据实际情况确定
精制斜垫铁 120块
焊条烘干机 1台
分部工程施工方案如下
取水泵房内设备及配管工程安装方案
一、水泵安装施工工法
1 泵的开箱检查
1.1泵的开箱检查应有甲方人员在场,开箱后应及时安装，以免损坏和零部件丢失。
1。2泵的开箱检查主要是检查外观有否损坏、锈蚀，检查零部件有否缺少，并依次按装箱清单进行清点。
1。3检查泵的主要安装尺寸与工程图纸是否一致。
1.4开箱时泵的转动和滑动部件在防锈油未清除之前不要转动和滑动.
1。5开箱检查完毕应做好开箱记录。如果发现问题应及时同有关人员协商处理。
净水厂设备安装、调试及培训方案
净水厂设备安装、调试及培训方案
1、工艺设备安装及调试方案
1.1、离心泵的安装与调试方案
一、离心泵的吊装
1、吊装时，千斤顶及所用的绳索/吊链不能超过许用载荷以确保吊装物不下。不能在吊装物下通过，绝对禁止站在吊装物下方。绝对避免急牵。
2、起吊设备（吊带）放到进出水口端的法兰下部，才能起吊整台水泵，起吊装置一定尽量短以防止泵倾斜。出水口端要比进水口端要重些，最好能配上导链。
离心泵整泵的起吊
3、上半泵壳的起吊：泵的上壳吊耳只能起吊泵盖，绝对不能用来起吊整台泵，否则容易造成人员伤害或损坏水泵。
4、下半泵壳的起吊
二、离心泵泵体与电机的安装
1、准备工作
基础应符合水泵厂家提出的基础方案及工作环境是安全的。在基础标上位置及标高：安装前检查基础表面精度。
2、水泵安装方法
（1）将联轴器通过用油浴方式分别套入泵轴及电机轴(联轴器油浴温度为120℃～140℃)，天气较冷的地区温度可以略高些，但不超过180℃。请注意联轴器油浴前，修配好联轴器，轴和键上的毛刺或其他缺陷，并进行预装；在轴与键上涂抹些油脂；热套时尽可能快的安装联轴器，使联轴器的的大平面端与轴末端齐平。预埋地脚螺栓的基础孔留个斜口便于灌浆。如下图：
（2）在离心泵水泵底座的地脚螺栓孔下必须设置厚度为20~30mm的铁板（具体长度与宽度视现场情况由安装单位定），铁板相应位置开比地脚螺栓直径稍大的孔，将地脚螺栓插入智慧水泵的底座的地脚螺栓孔及铁板孔内，并带上螺母及垫片。如下图所示：
（3）将带有地脚螺栓的智慧流水泵按照上述方法吊装到基础上，地脚螺栓进入基础的预留孔内，并使水泵的进出口法兰与进出水管的法兰能够正确连接。
（4）用垫板及斜铁校正，使水泵水平度为0.5mm/m以内。如下图示。
（5）用无收缩水泥把地脚螺栓的预留孔灌满，并且灌至泵底座下表面。如下图所示：
（5）待水泥固化达到强度后,精调泵至水平并拧紧螺栓到所需的扭矩，这时才能将管道与水泵连接起来，否则影响初调的同心度。
(净水厂设备)设备安装工程施工方案
（净水厂设备）设备安装工程施工方案
一、设备安装准备
设备在安装过程中经常出现与土建、工艺管道、电气等专业的交叉和相互配合问题，而且还要随着各类专业施工的进展而开展，所以提前做好机电设备安装准备工作是十分重要的。
1、设备安装的基本工艺流程：
施工准备→设备开箱检验→设备清洗→座浆垫板安装→设备吊装、找正→二次灌浆→设备精平→调试
2、设备安装前的检查
（1）、安装的设备必须具有出厂合格证；设备不应有缺件、损坏和锈蚀等情况，管口保护物和堵盖应完好；盘车应灵活、无阻滞、卡住现象，无异常声音。对于出厂密封、绝缘及组装完善部分，进行检查时，不得随意拆卸。确需拆卸时，应会通供货部门研究后进行，拆卸和复装设备技术文件的规定进行。
（2）、必须熟悉并掌握机械的基本构造、性能、并熟悉产品说明书中的有关安装要求，安装顺序、注意事项及安装质量要求。
（3）、复核设备基础的尺寸位置、标高应符合设计要求，确定安装基准线，并与设备本身进行核对。
（4）、检查吊装机具及设备本身各部位。如安装的机械设备上，有可能滑动、转动的部件应事先给予固定，吊索与设备接触处应衬软垫，吊点应位于设备上专用的吊环或规定的部位。起吊时应设专人统一指挥。
3、设备基础
（1）、基础一般采用混凝土灌注。修筑基础前，应按设计要求（平面位置和标高）在安装地点划定平面位置的横向和纵向基线及标高基准线，基础偏差按下表执行。
混凝土设备基础允许偏差
项 目 允许偏差（mm） 检 验 方 法
基
础 坐标位置（纵横轴线） ±20 用经纬仪或拉线和尺量
各不同平面的标高 0 用水准仪
平面外形尺寸 ±20 尺量检查
平面水平度 全长 10 用水准仪或水平尺和楔形塞尺检查 竖向偏差 全长 20
预埋地脚
螺栓 标高（顶端） ±2 在根部及顶端用水准仪或拉线和尺量检查 中心距 +20
（2）、固定地脚螺栓一般采取预留洞口，安装底座时再灌水泥沙浆固定的办法。预留孔大小一般根据地脚螺栓弯钩尺寸确定，弯钩边缘距预留孔孔壁的距离应大于15mm，灌注固定沙浆的标号应比基础混凝土标号高一级。
供水工程设备安装施工方案
供水工程设备安装施工方案
一、施工前准备工作
1.1 勘察设计阶段：
在供水工程设备安装施工前，需要对工程现场进行勘察和设计。勘察应包括地形、地质、地貌、地下通道、电力、水利、交通等因素，以及水文、气候、环境、流域水文情况的调查，以确定水源的可行性和水力学参数。设计应根据勘察结果进行布局和工程参数设计，包括设备的型号、数量、规格等。
1.2 设备采购：
根据设计要求和工程参数，选择合适的供水工程设备，并进行采购。建议选择具有相关资质和经验的供应商，确保设备质量和性能达到设计要求。
1.3 施工方案编制：
根据设计要求、设备参数和现场实际情况，编制供水工程设备安装施工方案。方案应包括施工流程、安全措施、质量控制要点、进度计划等内容。
1.4 施工组织设计：
根据施工方案，编制施工组织设计。确定施工队伍、人员配备、工程管理制度、施工用具和设备、劳动力、物资等要求，确保施工能够按时、按质、安全顺利完成。
二、施工工艺及要求
2.1 设备搬运及吊装：
吊装作业应由具有相关资质的专业公司进行，严格按照设计要求和标准进行操作。搬运及吊装过程中，应做好防护措施，保证人员和设备的安全。
2.2 设备安装：
设备安装应按照设计要求和安装图纸进行，对设备接口、管路连接等进行严格检查，确保安装质量。对于涉及气密性、水密性的设备，还需要进行严格的压力试验。
2.3 设备调试：
对已安装完成的设备进行调试，确保其性能、操作情况符合设计要求。在调试过程中，需保障人员和设备的安全，遵循操作规程，严格按照操作程序进行。
2.4 防护及安全： 在施工过程中，必须做好防护工作，特别是对于高空作业、大型设备搬运、大块体安装等高风险作业，必须配备专业的安全员，做好相关的安全防护措施。
2.5 环境保护：
施工现场应做好环境保护工作，包括防尘、防水和废弃物的处理等。严格控制施工过程中对环境的影响，确保周边环境的安全和整洁。
三、质量控制及验收
