黄浦区2016学年度第一学期九年级期终调研测试理化试卷(满分150分，考试时间 100分钟) 2017.1物理部分 (满分90分)考生注意:1.本试卷物理部分含五个大题。
2.答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸，本试卷上答题一律无效。
一、选择题(共16分)下列各题均只有一个正确选项，请将正确选项的代号用2B 铅笔填涂在答题纸的相应位置上，更改 答案时，用橡皮擦去，重新填涂。
1、首先用实验测定大气压强值的科学家是 （ ）A.托里拆利B.阿基米德C.帕斯卡D.牛顿 2、滑动变阻器实现变阻是利用了改变接入电路中电阻线的 （ ） A.材料 B.长度 C.粗细 D. 温度 3、铁轨铺设在枕木上是为了（ ）A.减小压力B.增大压力C.减小压强D.增大压强。
4、冰熔化成水后，不变的物理量是（ ）A.质量B.密度C.比热D.体积 5、下列用电器额定功率最大的是（ ）A.电视机B.手电筒C.电饭锅D.电冰箱 6、实心均匀正方体静止在水平面上。
若在其右侧，按图1所示方式，沿竖直方向截去一部分后，则其质量、密度、对水平面的压力和压强四个物理量中，不变的有（ ） A.一个 B.二个 C.三个 D.四个 7、在图2中，重为G 的金属块A 静止在水面下，弹簧测力计的示数为F.当剪断连接金属块与测力计的细线时，金属块所受合力的大小（ ） A.大于G B.等于G C.大于F D.等于F8、在图3所示的电路中，将电压表V 正确连入电路，闭合电键s ，电路正常工作。
若将滑动变阻器R 1的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，则正确的判断是（ ） A.电压表V 并联在 R 1两端，滑片P 由a 端向b 端移动 B.电压表V 并联在 R 1两端，滑片P 由b 端向a 端移动 C.电压表V 并联在R 2两瑞，滑片P 由a 端向b 端移动D.电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动二、填空题（共26分）请将结果填入答题纸的相应位置9、家庭电路中.电视机与电灯是_____的（选填“串联”或“并联”）;电灯工作时，消耗的是____能; 耗电量用______表测量.R 2R 1abpSA10、物理知识在生产和生活中有着广泛的应用。
在图4(a)中，根据饮料瓶上所标的容积.利用_____ 知识开可估算饮料的质量；打开瓶盖，用吸管吸取饮料利用的是________的知识。
在图(b)中,牲畜自动 饮水机右侧水位较低，左侧水会自动补入，利用的是_______的知识。
(均填写物理概念或装置的名称)11、科学家_______通过实验发现了电流与电压的关系。
将阻值为R 1和R 2的两个导体并联后，总电阻_____R 1(选填“大于”、“等于”或“小于”），若R 1不变、R 2变大，总阻值将______(选填“变大”“不变”或“变小”）。
12、某导体两端电压为3伏，10秒内通过其横截面的电荷量为2库，这段时间内电流做的功为_____焦，通过它的电流为_____安。
当该导体两端电压变为0伏时，它的电阻为_____欧。
13、如图5（a ）所示，长度相同、粗细不同的同种金属棒AB 和CD 串联在电路中。
用电压表测得AB 和CD 两端的电压如图（b ）所示，则AB 两端的电压为________伏，CD 两端电压为_________伏，通过AB 的电流_____通过CD 的电流（选填“大于”、“等于”或“小于”）。
14、水面下0.1米处，水产生的压强为______帕。
体积为2×10−3米³的物块浸没在水中时，受到浮力的大小为______牛，水对它向上、向下的压力差为_______牛。
15、在图6所示的电路中，电源电压保持不变。
闭合电键S ，发现只有一个电表的示数变大，已知电阻R 1、R 2中仅有一个出现了故障。
①电路中的故障可能是____________。
②若将R 1和R 2的位置互换，则示数一定不发生变化的是_______表 （选填“A ”、“V ”或“A 和V ”）。
③若用一个完好的校验小灯替换_______（选填“R 1”或“R 2”）， 图6 也可以通过小灯的亮暗情况来确定故障。
16、公元1821年，德国物理学家塞贝克发现了在一定条件下，由几个导体串联成的闭合电路中会产 生电流。
能把这种电路叫“热电偶电路”。
小明通过实验研究热电偶电路中的电流，他分别把相同材料和 不同材料的导体相互连接(D 和G 为导体的接点，在其中串联一个电流表(毫安表，“0”刻度线在最左侧).实验过程如图7（a ）、（b ）、（c ）、（d ）、（e ）所示。
请仔细观察图中的操作和实验现象，归纳得出结论。
①由图(a)与(b)与(c)[或(d)、或(e)] 可知，在热电偶电路中.产生电流的条件是：串联在闭合电路中的 ______________________________________________________________________________________。
②由图(c)与(d)与(e)可知，____________________________________________________________。
2R 1S三、作图题(共8分)请将图直接画在答题纸的相应位置，作图题必须使用2B铅笔.17.在图8中，重为2牛的小球漂浮在水面上。
用力的图示法画出小球所受的浮力F浮。
18.在图9所示的电路中，根据标出的电流方向，将电源、电流表、电压表三个元件符号正确选填进电路空缺处，要求：灯泡L1和L2并联.19、在图10所示的电路中，有两根导线尚未连接，请用笔线代替导线补上.要求:①电压表测小灯两端电压；②闭合电健S，将滑动变阻器的滑片p向a端移动，小灯变暗。
四、计算题(共22分)请将计算过程和答案写入答题纸的相应位置。
20、标有“220V 100W”字样的用电器，正常工作5小时.求:①用电器两端电压。
②需用电多少度?21.如图11所示，薄壁圆柱形容器甲和均匀圆柱体乙置于水平地面上。
①若甲中盛有质量为3千克的水，求水的体积V水及水对甲底部的压力F水。
②若容器甲足够高、底面积为2S，其内装有深为H、密度为ρ的液体;圆柱体乙的底面积为S高h。
现将乙沿水平方向在上部切去一半，并将切去部分浸没在甲的液体中，此时液体对甲底部压强P恰等于乙剩余部分对水平地面压强p乙。
求乙的密度ρ乙。
22、在图12所示的电路中，电源电压为10伏且不变。
定值电阻R 1的阻值为10欧，滑动变阻器R 2 上标有“2A ”字样。
闭合电键S ①求通过R 1的电流I 1。
②通电10秒，求电流通过R 1所做的功W 1。
③在电路安全工作的情况下，移动变阻器R 2的滑片，电路消耗的最大功率恰为最小功率的2倍，求变阻器的最大阻值R 2最大。
五、实验题(共18分)请根据要求在答题纸的相应位置作答。
23、图13所示仪器名称________,把它放在水平桌面上后，应先将_______移到零刻度，若指针如图13所示，应向_____移动平衡螺母，直到天平横梁在水平位平衡。
测量时，应将砝码置于_____盘。
24、如图14（a ）、（b ）、（c ）所示，某小组同学将U 形管压强计放入不同液体中进行实验，他们是在做“探究______________与哪些因素有关”实验。
由图14所示现象（ρ盐水＞ρ水＞ρ煤油），可得出的结论是：_____________________。
“验证阿基米德原理”的实验中，用________测量浮力的大小；为实现实验目的，需将所测浮力大小与_________进行比较。
25、小华同学做“用电流表，电压表测电阻”实验，所用器材齐全且完好。
①实验中，需测量并记录的两个物理量是_____________。
②在连接电路时。
电键应_______ 。
闭合电键前，应使滑动变阻器连入电 路的电阻最________。
③小华正确连接电路进行实验，当变阻器滑片处于某位置时.电流表的示数 如图15所示，为了读出电流表的示数·他应进行的操作是________________。
④该实验需要进行多次测量，其目的是为了_________________________。
R 2R 1S26、学习了串、并联电路的相关知识后，某小组同学用图16所示的电路验证通过导体的电流与导体 两端电压和导体电阻的关系。
他们选用定值电阻R 0的阻值为5欧，然后把5欧、10欧、15欧和20欧四 个定值电阻先后接入电路的M 、N 两点间，闭合电键S ，将相应电流表的示数记录在下表中。
①小明要验证通过导体的电流与导体两端电压的关系，他应以_________(选填“R 0”或“R MN ”）为研究对象，还需进行的操作是_______________.请在表中第五列填入所需测量并记录的栏目名称。
____ ②小红想通过第三列与第四列数据及相关条件验证通过导体的电流与导体电阻的关系，你认为______ (选填“可行”或“不可行”),理由是_______________________________________________。
R 0。
上海市各区2017届中考物理一模试卷按考点分类汇编 电学压轴计算专题【含答案】
电学压轴计算专题（2017宝山第22题）1．如图11所示，电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A ”字样。
当变阻器的滑片P 移至a 端，闭合电键S 后，电流表A 的示数为0.6安。
（1）求电源电压U 。
（2）若将另一只电压表V 并联接入该电路(A 和B)、 (B 和C)、（A 和C ）中的某一部分电路两端，移动滑动变阻器R 2的滑片P 至某一处，使电压表V 的指针停留在图12所示的位置。
请指出电压表V 所有可能连接的位置，并计算出变阻器对应接入电路的阻值R 2。
（2017崇明第21题）2、在图8所示的电路中，电源电压为6伏且不变。
电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A ”字样，闭合电键S ，电流表示数为0.2安．求： （1）电压表的示数；（2）电阻R 2连入电路的阻值；（3）若移动滑动变阻器滑片P 到某位置时，发现某个电表已达满刻度，求此时电压表和电流表的示数．（2017奉贤第22题）3、如图14所示，电源电压为18伏且不变，定值电阻R 0为5欧，将两个电压表V 1和V 2分别并联接在电路的适当位置。
闭合电键记下此时两表的示数，如下表第2行所示。
然后向左移动变阻器图11R 1R 2 a P SbACB A图12V5 10 0123+ 3 15V AP SR 1 R 2 图8（a ） （b ）P R 2 SAR 1滑片P 且使每次减少相同的阻值，其中后两次电表示数分别如下表第4行、第5行所示。
求： （1）当电压表V 1示数为6.0伏时，通过定值电阻的电流； （2）当电压表V 2示数为13.5伏时，滑动变阻器的电阻值； （3）滑动变阻器每次减少的阻值ΔR P 及第3行两电表的示数。
（2017虹口第22题）4、在图10所示的电路中，电源电压保持不变。
① 若电阻R 1的阻值为15欧，电流表示数为0.2安，求电阻R 1两端的电压U 1和电阻R 1消耗的电功率P 1。
上海市各区2017届中考物理一模试卷按考点分类汇编 压强计算

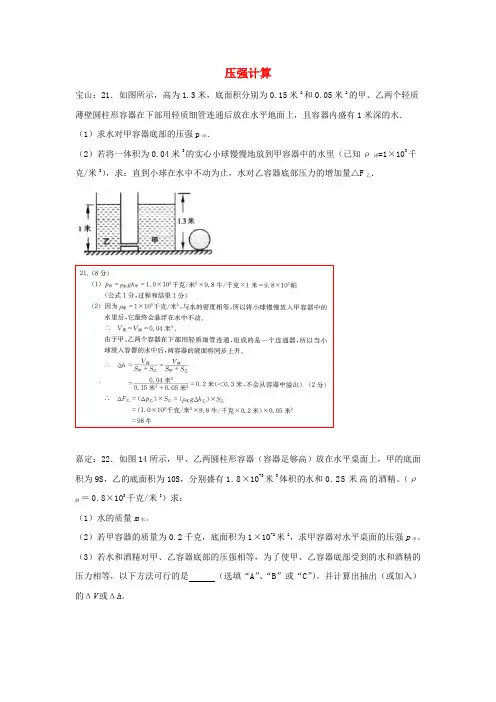

压强计算宝山：21．如图所示，高为1.3米，底面积分别为0.15米2和0.05米2的甲、乙两个轻质薄壁圆柱形容器在下部用轻质细管连通后放在水平地面上，且容器内盛有1米深的水．（1）求水对甲容器底部的压强p甲．（2）若将一体积为0.04米3的实心小球慢慢地放到甲容器中的水里（已知ρ球=1×103千克/米3），求：直到小球在水中不动为止，水对乙容器底部压力的增加量△F乙．嘉定：22．如图14所示，甲、乙两圆柱形容器（容器足够高）放在水平桌面上，甲的底面积为9S，乙的底面积为10S，分别盛有1.8×10-3米3体积的水和0.25米高的酒精。
（ρ3千克/米3）求：酒＝0.8×10（1）水的质量m水。
（2）若甲容器的质量为0.2千克，底面积为1×10-2米2，求甲容器对水平桌面的压强p甲。
（3）若水和酒精对甲、乙容器底部的压强相等，为了使甲、乙容器底部受到的水和酒精的压力相等，以下方法可行的是（选填“A”、“B”或“C”）。
并计算出抽出（或加入）的ΔV或Δh。
闵行：25.质量为 0.2 千克、底面积为 0.01 米2 、容积为 2×10-3 米3的薄壁容器内装入0.15 米深的某液体后，容器对桌面的压力与液体对容器底部的压力恰好为 11.76 牛。
（1）求该液体对容器底的压强。
（2）求该液体的密度、体积。
（3）若在容器内再放入一质量为 1.5 千克、体积为1.5×10-1米3的实心物块，且物块浸没。
求物块静止后容器对桌面压强的增加量。
黄浦：21.如图11所示，薄壁圆柱形容器甲和均匀圆柱体乙置于水平地面上。
①若甲中盛有质量为3千克的水，求水的体积V 1及水对甲底部的压力F 1。
②若容器甲足够高、底面积为2S ，其内装有深为H 、密度为ρ的液体;圆柱体乙的底面积为S 高h 。
现将乙沿水平方向在上部切去一半，并将切去部分浸没在甲的液体中，此时液体对甲底部压强P 恰等于乙剩余部分对水平地面压强P 1。
上海市各区2017届中考物理一模试卷按考点分类汇编 压强计算
压强计算宝山：21．如图所示，高为1.3米，底面积分别为0.15米2和0.05米2的甲、乙两个轻质薄壁圆柱形容器在下部用轻质细管连通后放在水平地面上，且容器内盛有1米深的水．（1）求水对甲容器底部的压强p甲．（2）若将一体积为0.04米3的实心小球慢慢地放到甲容器中的水里（已知ρ球=1×103千克/米3），求：直到小球在水中不动为止，水对乙容器底部压力的增加量△F乙．嘉定：22．如图14所示，甲、乙两圆柱形容器（容器足够高）放在水平桌面上，甲的底面积为9S，乙的底面积为10S，分别盛有1.8×10-3米3体积的水和0.25米高的酒精。
（ρ酒＝0.8×103千克/米3）求：（1）水的质量m水。
（2）若甲容器的质量为0.2千克，底面积为1×10-2米2，求甲容器对水平桌面的压强p甲。
（3）若水和酒精对甲、乙容器底部的压强相等，为了使甲、乙容器底部受到的水和酒精的压力相等，以下方法可行的是（选填“A”、“B”或“C”）。
并计算出抽出（或加入）的ΔV或Δh。
图14闵行：25.质量为 0.2 千克、底面积为 0.01 米2 、容积为2×10-3 米 3 的薄壁容器内装入 0.15 米深的某液体后，容器对桌面的压力与液体对容器底部的压力恰好为 11.76 牛。
（1）求该液体对容器底的压强。
（2）求该液体的密度、体积。
（3）若在容器内再放入一质量为 1.5 千克、体积为1.5×10-1 米3 的实心物块，且物块浸没。
求物块静止后容器对桌面压强的增加量。
黄浦：21.如图11所示，薄壁圆柱形容器甲和均匀圆柱体乙置于水平地面上。
①若甲中盛有质量为3千克的水，求水的体积V1及水对甲底部的压力F1。
②若容器甲足够高、底面积为2S，其内装有深为H、密度为ρ的液体;圆柱体乙的底面积为S高h。
现将乙沿水平方向在上部切去一半，并将切去部分浸没在甲的液体中，此时液体对甲底部压强P恰等于乙剩余部分对水平地面压强P1。
上海市各区2017届中考物理一模试卷按考点分类汇编 电路计算
电路计算宝山：22．如图1所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，当变阻器的滑片P移至a端，闭合电键S后，电流表A的示数为0.6安．（1）求电源电压U．（2）若将另一只电压表V并联接入该电路（A和B）、（B和C）、（A和C）中的某一部分电路两端，移动滑动变阻器R2的滑片P至某一处，使电压表V的指针停留在图2所示的位置，请指出电压表V所有可能连接的位置，并计算出变阻器对应接入电路的阻值R2．嘉定：21．在图13（a）所示的电路中，电源电压为3伏且保持不变，电阻R1的阻值为5欧，滑动变阻器R2上标有“201A”字样，所用电流表的表盘如图13（b）所示。
闭合电键后，滑片P移到某一位置时，电流表示数为1安。
求：（1）通过电阻R1的电流I1。
（2）滑动变阻器R2连入电路的阻值。
（3）若电源电压可变，为使电流表A的示数能达到最大，求电源电压的最小值。
闵行：26. 在图16（a）所示的电路中，电源电压为18伏保持不变，电阻R2的阻值为10欧，滑动变阻器R1标有“201A”字样，电流表、电压表的表盘如图 16（b）所示。
闭合电键 S，求：（1）在移动变阻器滑片 P 的过程中，电压表V1 示数的最小值。
（2）如果用另一个电阻R0和电源 U 分别替换电阻 R 2和原来的电源，并将另一个电压表V2 并联在电源两端。
要求通过移动滑片 P 能使三个电表偏离零刻度的角度相同。
通过计算确定不同情况下满足要求的R 0的阻值和对应电源电压U 的最大值。
图13（a）（b）PR2SAR黄浦：22、在图12所示的电路中，电源电压为10伏且不变。
定值电阻的阻值为10欧，滑动变阻器上标有“2A”字样。
闭合电键S①求通过的电流。
②通电10秒，求电流通过所做的功。
③在电路安全工作的情况下，移动变阻器的滑片，电路消耗的最大功率恰为最小功率的2倍，求变阻器的最大阻值。
R2R1pS青浦：24．在图（a）所示的电路中，电源电压为9伏，电阻R1的阻值为10欧，滑动变阻器R2标有“50Ω 1Α”字样．闭合电键S后，电流表A的示数如图（b）所示．①求通过电阻R1的电流I1．②求此时滑动变阻器R2连入电路的阻值．③在不损坏电路元件的情况下，求电流表示数的最大变化量△I．静安：22．在图（a）所示的电路中，电源电压保持不变．电阻R1的阻值为30欧．①闭合电键S后，电流表的示数为0.5安，求电源电压U．②现电路中有A、B、C和D四点，需将一标有“50Ω 2A”字样的滑动变阻器R2并联其中两点上，要求：闭合电键S后，在移动变阻器滑片P的过程中，电流表的指针能随之发生偏转．（a）滑动变阻器R2可以并联在电路的两点间；（b）当电流表指针位置如图（b）所示时，变阻器连入电路的阻值R2；（c）在不损坏电路元件的情况下，求电流表示数的范围．浦东：21．在图（a）所示电路中，电源电压4.5伏保持不变，变阻器上标有“10Ω 2A”字样．闭合电键S后，电流表和电压表指针的位置分别如图（b）所示．（1）电流表示数为安，电压表示数为伏，求变阻器R2的电功率．（2）求电阻R1的阻值．（3）在电路安全工作前提下，移动变阻器滑片P，发现有一个电表示数无法达到所选量程的最大值．请判断：是表无法达到最大值，通过计算说明理由．虹口：22．在图所示的电路中，电源电压保持不变①若电阻R1的阻值为15欧，电流表示数为0.2安，求电阻R1两端的电压U1和电阻R1消耗的电功率P1．②若电阻R1的阻值未知，向右移动滑动变阻器R2的滑片P，每次移动时均使变阻器R2接入电路的阻值增加10欧，电流表A的示数分别如表所示，求电源电压U和R2为（R0+20欧）时电流表A的示数．R2的阻值电流表A的示数R00.6安R0+10欧0.4安R0+20欧崇明：21．在如图所示的电路中，电源电压为6V且不变．电阻R1的阻值为10Ω，滑动变阻器R2上标有“20Ω 2A”字样，两电表均为常用电表．闭合开关S，电流表示数为0.2A．求：（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数．解：（1）U V=U1=IR1=0.2A×10Ω=2V；（2）U2=U﹣U1=6V﹣2V=4V；R2===20Ω；（3）如果电压表量程为0～15V，电路最大电流为I===0.6A，因此电流表量程应为0～0.6A；I最大=0.6A，U V=I最大R1=0.6A×10Ω=6V＜15V此时电压表、电流表的示数分别为6V、0.6A；如果电流表选择0～0.6A量程，电压表选择0～3V量程，I最大===0.3A．此时电压表、电流表的示数分别为3V、0.3A．松江：22．在图所示的电路中，电源电压保持不变，电阻R1的阻值为20欧，滑动变阻器铭牌已模糊不清，只能辨识出标有“2A”字样．电键S闭合后，滑片移到某位置时，电流表A的示数为0.5安，电压表V2的示数为8伏．（电表量程可以改变）．①求电源电压U．②将滑动变阻器滑片P移到某处，发现电流表A的示数已达到某量程的满刻度，且各元件都能正常工作，求此时滑动变阻器连入电路的阻值．③现用R0替换R1且能使电路中的电流达到最大，电路各元件都能正常工作，求替换的R0的最大阻值．徐汇：24．在如图（a）所示电路中，电源电压为18伏且不变，电阻R1的阻值为24欧，滑动变阻器R2上标有“100欧1安字样，闭合电键S，电流表的示数为0.5安，求：①电阻R1两端的电压U1；②现用电阻R0替换电阻R1，同时将一电压表接入电路中，且电流表选用0﹣0.6A量程，电压表选用0﹣3V量程，要求：在移动变阻器滑片P的过程中，使电压表V和电流表A的指针均能到达图（b）（c）所示位置，且电路能正常工作；i）若电压表接在ab两点之间，求替换电阻R0的阻值范围；ii）若电压表接在bc两点之间，求替换电阻R0的阻值范围．普陀：21.在图12（a）所示的电路中，电源电压为4伏且不变。
上海市各区2017届中考物理一模试卷按考点分类汇编 压强计算
压强计算宝山：21．如图所示，高为1.3米，底面积分别为0.15米2和0.05米2的甲、乙两个轻质薄壁圆柱形容器在下部用轻质细管连通后放在水平地面上，且容器内盛有1米深的水．（1）求水对甲容器底部的压强p甲．（2）若将一体积为0.04米3的实心小球慢慢地放到甲容器中的水里（已知ρ球=1×103千克/米3），求：直到小球在水中不动为止，水对乙容器底部压力的增加量△F乙．嘉定：22．如图14所示，甲、乙两圆柱形容器（容器足够高）放在水平桌面上，甲的底面积为9S，乙的底面积为10S，分别盛有1.8×10-3米3体积的水和0.25米高的酒精。
（ρ3千克/米3）求：酒＝0.8×10（1）水的质量m水。
（2）若甲容器的质量为0.2千克，底面积为1×10-2米2，求甲容器对水平桌面的压强p甲。
（3）若水和酒精对甲、乙容器底部的压强相等，为了使甲、乙容器底部受到的水和酒精的压力相等，以下方法可行的是（选填“A”、“B”或“C”）。
并计算出抽出（或加入）的ΔV或Δh。
图14A 抽出ΔV体积的水和酒精B 加入Δh高的水和酒精C 抽出Δh高的水和酒精闵行：25.质量为 0.2 千克、底面积为 0.01 米2 、容积为2×10-3 米 3 的薄壁容器内装入0.15 米深的某液体后，容器对桌面的压力与液体对容器底部的压力恰好为 11.76 牛。
（1）求该液体对容器底的压强。
（2）求该液体的密度、体积。
（3）若在容器内再放入一质量为 1.5 千克、体积为1.5×10-1 米3 的实心物块，且物块浸没。
求物块静止后容器对桌面压强的增加量。
黄浦：21.如图11所示，薄壁圆柱形容器甲和均匀圆柱体乙置于水平地面上。
①若甲中盛有质量为3千克的水，求水的体积V1及水对甲底部的压力F1。
②若容器甲足够高、底面积为2S，其内装有深为H、密度为ρ的液体;圆柱体乙的底面积为S高h。
现将乙沿水平方向在上部切去一半，并将切去部分浸没在甲的液体中，此时液体对甲底部压强P恰等于乙剩余部分对水平地面压强P1。
上海市各区2017届中考物理一模试卷按考点分类汇编 表格实验题
表格实验题宝山：26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在实验过程中，他们用电流表测出通过A、B、C三处的电流（I总、I1和I2），用电压表测出各个电阻两端的电压和电两端的总电压（U1、U2和U总），并通过用不同阻值的电阻和改变电电压的高低，进行多次实验，正确记录测得的实验数据如表所示．（1）分析比较表格中每次实验的第2、3和4列数据及相关条件，得出的初步结论是：串联电路中，各处的电流都．（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串联电路两端的总电压等于．（3）依据电阻公式R=U/I，且利用表中两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中．（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于．（5）该小组同学进一步分析表中数据，又得出以下结论：①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律时：串联电路中，若电电压一定，某一电阻阻值不变，另一电阻变大时，．②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中..嘉定：26.小林和小徐通过实验研究将物体浸入液体的过程中，容器对水平桌面压力的变化情况。
如图18所示，他们将重力分别为30牛、40牛的甲、乙两个柱形物体，先后挂在弹簧测力计下，并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。
他们读出测力计示数F ，并测得容器对桌面的压力F 桌，并根据相关物理量计算出物体所受浮力F 浮，将数据记录在表一、表二中。
①小林分析比较实验序号 （14） 后得出结论：不同柱形物体浸入同一柱形容器液体中时，物体所受浮力相同，容器对桌面压力相同。
②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因（15） 。
上海市各区2017届中考物理一模试卷按考点分类汇编电学压轴计算专题6
电学压轴计算专题（2017宝山第22题）1．如图11所示，电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A ”字样。
当变阻器的滑片P 移至a 端，闭合电键S 后，电流表A 的示数为0.6安。
（1）求电源电压U 。
（2）若将另一只电压表V 并联接入该电路(A 和B)、 (B 和C)、（A 和C ）中的某一部分电路两端，移动滑动变阻器R 2的滑片P 至某一处，使电压表V 的指针停留在图12所示的位置。
请指出电压表V 所有可能连接的位置，并计算出变阻器对应接入电路的阻值R 2。
（2017崇明第21题）2、在图8所示的电路中，电源电压为6阻值为10欧，滑动变阻器R 2上标有“20Ω 2A ”字样，闭合电键S ，电流表示数为0.2安．求： （1）电压表的示数；（2）电阻R 2连入电路的阻值；（3）若移动滑动变阻器滑片P 到某位置时，发现某个电表已达满刻度，求此时电压表和电流表的示数．（2017奉贤第22题）3、如图14所示，电源电压为18伏且不变，定值电阻R 0为5欧，将两个电压表V 1图11图8（a ） （b ）R和V 2分别并联接在电路的适当位置。
闭合电键记下此时两表的示数，如下表第2行所示。
然后向左移动变阻器滑片P 且使每次减少相同的阻值，其中后两次电表示数分别如下表第4行、第5行所示。
求： （1）当电压表V 1示数为6.0伏时，通过定值电阻的电流； （2）当电压表V2示数为13.5伏时，滑动变阻器的电阻值； （3）滑动变阻器每次减少的阻值ΔR P 及第3行两电表的示数。
（2017虹口第22题）4、在图10所示的电路中，电源电压保持不变。
① 若电阻R 1的阻值为15欧，电流表示数为0.2安，求电阻R 1两端的电压U 1和电阻R 1消耗的电功率P 1。
② 若电阻R 1的阻值未知，向右移动滑动变阻器R 2的滑片P ，每次移动时均使变阻器R 2接入电路的阻值增加10欧，电流表A 的示数分别如上表所示，求电源电压U 和R 2为（R 0＋20欧）时电流表A 的示数。
上海市各区2017届中考物理一模试卷按考点分类汇编 电路计算【含答案】
电路计算宝山：22．如图1所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，当变阻器的滑片P 移至a端，闭合电键S后，电流表A的示数为0.6安．（1）求电源电压U．（2）若将另一只电压表V并联接入该电路（A和B）、（B和C）、（A和C）中的某一部分电路两端，移动滑动变阻器R2的滑片P至某一处，使电压表V的指针停留在图2所示的位置，请指出电压表V所有可能连接的位置，并计算出变阻器对应接入电路的阻值R2．嘉定：21．在图13（a）所示的电路中，电源电压为3伏且保持不变，电阻R1的阻值为5欧，滑动变阻器R2上标有“20 1A”字样，所用电流表的表盘如图13（b）所示。
闭合电键后，滑片P移到某一位置时，电流表示数为1安。
求：（1）通过电阻R1的电流I1。
（2）滑动变阻器R2连入电路的阻值。
（3）若电源电压可变，为使电流表A的示数能达到最大，求电源电压的最小值。
闵行：26. 在图16（a ）所示的电路中，电源电压为18伏保持不变，电阻R 2的阻值为10欧，滑动变阻器R 1标有“20 1A”字样，电流表、电压表的表盘如图 16（b ）所示。
闭合电键 S ，求：（1）在移动变阻器滑片 P 的过程中，电压表V 1 示数的最小值。
（2）如果用另一个电阻R 0 和电源 U 分别替换电阻 R 2和原来的电源，并将另一个电压表V 2 并联在电源两端。
要求通过移动滑片 P 能使三个电表偏离零刻度的角度相同。
通过计算确定不同情况下满足要求的R 0的阻值和对应电源电压U 的最大值。
图13（a ） （b ）PR 2 SAR 1黄浦：22、在图12所示的电路中，电源电压为10伏且不变。
定值电阻的阻值为10欧，滑动变阻器上标有“2A”字样。
闭合电键S①求通过的电流。
②通电10秒，求电流通过所做的功。
p③在电路安全工作的情况下，移动变阻器的滑片，电路消耗的最大功率恰为最小功率的2倍，求变阻器的最大阻值。
S青浦：24．在图（a）所示的电路中，电源电压为9伏，电阻R1的阻值为10欧，滑动变阻器R2标有“50Ω 1Α”字样．闭合电键S后，电流表A的示数如图（b）所示．①求通过电阻R1的电流I1．②求此时滑动变阻器R2连入电路的阻值．③在不损坏电路元件的情况下，求电流表示数的最大变化量△I．静安：22．在图（a）所示的电路中，电源电压保持不变．电阻R1的阻值为30欧．①闭合电键S后，电流表的示数为0.5安，求电源电压U．②现电路中有A、B、C和D四点，需将一标有“50Ω 2A”字样的滑动变阻器R2并联其中两点上，要求：闭合电键S后，在移动变阻器滑片P的过程中，电流表的指针能随之发生偏转．（a）滑动变阻器R2可以并联在电路的两点间；（b）当电流表指针位置如图（b）所示时，变阻器连入电路的阻值R2；（c）在不损坏电路元件的情况下，求电流表示数的范围．浦东：21．在图（a）所示电路中，电源电压4.5伏保持不变，变阻器上标有“10Ω 2A”字样．闭合电键S 后，电流表和电压表指针的位置分别如图（b）所示．（1）电流表示数为安，电压表示数为伏，求变阻器R2的电功率．（2）求电阻R1的阻值．（3）在电路安全工作前提下，移动变阻器滑片P，发现有一个电表示数无法达到所选量程的最大值．请判断：是表无法达到最大值，通过计算说明理由．虹口：22．在图所示的电路中，电源电压保持不变①若电阻R1的阻值为15欧，电流表示数为0.2安，求电阻R1两端的电压U1和电阻R1消耗的电功率P1．②若电阻R1的阻值未知，向右移动滑动变阻器R2的滑片P，每次移动时均使变阻器R2接入电路的阻值增加10欧，电流表A的示数分别如表所示，求电源电压U和R2为（R0+20欧）时电流表A的示数．R2的阻值电流表A的示数R00.6安R0+10欧0.4安R0+20欧崇明：21．在如图所示的电路中，电源电压为6V且不变．电阻R1的阻值为10Ω，滑动变阻器R2上标有“20Ω 2A”字样，两电表均为常用电表．闭合开关S，电流表示数为0.2A．求：（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数．解：（1）U V=U1=IR1=0.2A×10Ω=2V；（2）U2=U﹣U1=6V﹣2V=4V；R2===20Ω；（3）如果电压表量程为0～15V，电路最大电流为I===0.6A，因此电流表量程应为0～0.6A；I最大=0.6A，U V=I最大R1=0.6A×10Ω=6V＜15V此时电压表、电流表的示数分别为6V、0.6A；如果电流表选择0～0.6A量程，电压表选择0～3V量程，I最大===0.3A．此时电压表、电流表的示数分别为3V、0.3A．松江：22．在图所示的电路中，电源电压保持不变，电阻R1的阻值为20欧，滑动变阻器铭牌已模糊不清，只能辨识出标有“2A”字样．电键S闭合后，滑片移到某位置时，电流表A的示数为0.5安，电压表V2的示数为8伏．（电表量程可以改变）．①求电源电压U．②将滑动变阻器滑片P移到某处，发现电流表A的示数已达到某量程的满刻度，且各元件都能正常工作，求此时滑动变阻器连入电路的阻值．③现用R0替换R1且能使电路中的电流达到最大，电路各元件都能正常工作，求替换的R0的最大阻值．徐汇：24．在如图（a）所示电路中，电源电压为18伏且不变，电阻R1的阻值为24欧，滑动变阻器R2上标有“100欧1安字样，闭合电键S ，电流表的示数为0.5安，求：①电阻R 1两端的电压U 1；②现用电阻R 0替换电阻R 1，同时将一电压表接入电路中，且电流表选用0﹣0.6A 量程，电压表选用0﹣3V 量程，要求：在移动变阻器滑片P 的过程中，使电压表V 和电流表A 的指针均能到达图（b ）（c ）所示位置，且电路能正常工作；i ）若电压表接在ab 两点之间，求替换电阻R 0的阻值范围； ii ）若电压表接在bc 两点之间，求替换电阻R 0的阻值范围．普陀：21.在图12（a ）所示的电路中，电源电压为4伏且不变。
上海市各区2017届中考物理一模试卷按考点分类汇编动态电路
动态电路宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S，电流表示数不变的是（）DA．B．C．D．宝山：7．闭合如图所示电路中电键S后，在滑片P向右移动的过程中，变大的是（）BA．电流表A的示数B．电压表V1的示数C．电压表V1示数与电压表V2示数之和D．电压表V2示数与电流表A示数的比值宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将，电表示数随之．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路，电源电压不变。
