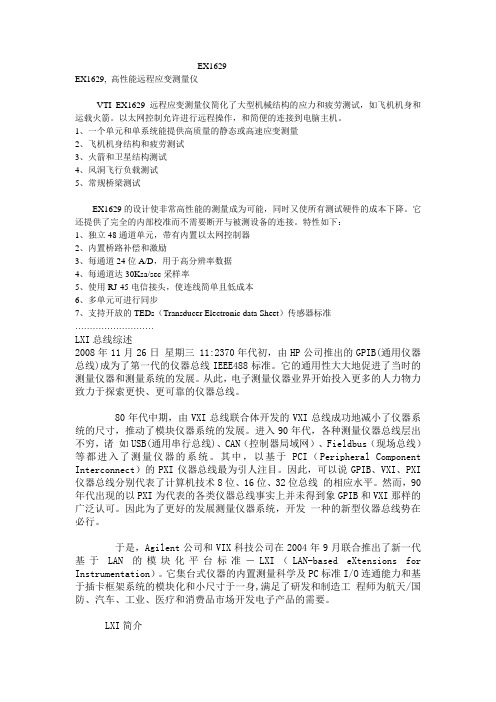

美国EX1629应变仪
EX1629EX1629, 高性能远程应变测量仪VTI EX1629 远程应变测量仪简化了大型机械结构的应力和疲劳测试，如飞机机身和运载火箭。
以太网控制允许进行远程操作，和简便的连接到电脑主机。
1、一个单元和单系统能提供高质量的静态或高速应变测量2、飞机机身结构和疲劳测试3、火箭和卫星结构测试4、风洞飞行负载测试5、常规桥梁测试EX1629的设计使非常高性能的测量成为可能，同时又使所有测试硬件的成本下降。
它还提供了完全的内部校准而不需要断开与被测设备的连接。
特性如下：1、独立48通道单元，带有内置以太网控制器2、内置桥路补偿和激励3、每通道24位A/D，用于高分辨率数据4、每通道达30Ksa/sec采样率5、使用RJ-45电信接头，使连线简单且低成本6、多单元可进行同步7、支持开放的TEDs（Transducer Electronic data Sheet）传感器标准………………………LXI总线综述2008年11月26日星期三 11:2370年代初，由HP公司推出的GPIB(通用仪器总线)成为了第一代的仪器总线IEEE488标准。
它的通用性大大地促进了当时的测量仪器和测量系统的发展。
从此，电子测量仪器业界开始投入更多的人力物力致力于探索更快、更可靠的仪器总线。
80年代中期，由VXI总线联合体开发的VXI总线成功地减小了仪器系统的尺寸，推动了模块仪器系统的发展。
进入90年代，各种测量仪器总线层出不穷，诸如USB(通用串行总线)、CAN（控制器局域网）、Fieldbus（现场总线）等都进入了测量仪器的系统。
其中，以基于PCI（Peripheral Component Interconnect）的PXI仪器总线最为引人注目。
因此，可以说GPIB、VXI、PXI 仪器总线分别代表了计算机技术8位、16位、32位总线的相应水平。
然而，90年代出现的以PXI为代表的各类仪器总线事实上并未得到象GPIB和VXI那样的广泛认可。
中华人民共和国国家军用标准GJB1037A-2004
GJB 1037A-2004单轴轴摆式伺线加速度计试验方法1 范围本标准适用于陆、海、空、天等各种载体的惯性导航、惯性制导和调平系统中所使用的各种非陀螺单轴摆式伺服加速度计（以下简称加速度计）的试验。
其他类型的加速度计如振梁加速度计、线位移加速度计、微机械加速计等可参考使用。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可以使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GJB 151 军用设备和分系统电磁发射和敏感度要求GJB 151 军用设备和分系统电磁发射和敏感度测量IEEE Std 836-2001 线加速度计精密离心机试验规范3 术语和定义下列术语和定义适用于本标准。
3.1艾伦方差Allan variance表示一个时间上连续的数据系列其相邻数据组对平均时间的平均方差。
而术语“艾伦方差”更确切的叫法应是“艾伦方差的平方根”。
3.2功率谱密度PSD用来表示作为正负频率函数的加速度计输出噪声的方差，以g2/Hz表示。
通常用数据的快速傅立叶变换（FFT）整体的或频率的幅值平方的平均值来计算。
3.3自旋修正系数spin correction coefficient当加速度计绕平行于输入基准轴且通过其角速度有效质心作用有角速度时，加速度计输出的偏值变化与角速度平方之间的比例系数。
4加速度计模型方程4.1 加速度计基准轴加速度计输入基准轴（IA），摆基准轴（PA）和输出基准轴（OA）的方向用右手定则确定，如图1所示。
用矢量式可表示为：图1 加速度计的基准轴4.2 模型方程加速度计的模型方程是表达加速度计的输出E 与沿加速度计基准轴作用的加速度、角速度之间的数学关系式，见公式（1）~（3）：式（1）~（3）中：''111022{()(1())K K i i i oq i i E K K sign a sign a a k a a 2323o p p o ip i p i i k a k a a a k a a .22.}io i o po p o pp oo spin i p ang accel o p o k a a k a a k a k a k k ………………………….(1) [()]/spin i p c k j j pr p ………………………………………………………...…(2) .[()]/ang accel o c k j pr p ……………………………………………..……………..(3) E——加速度计输出，输出单位为伏特（V ）、毫安（mA ）、脉冲数每秒（s -1）等；K 1——标度因数，单位为伏特每重力加速度（V/g ）、毫安每重力加速度（mA/g ）、脉冲数/秒每重力加速度（s -1/g ）等；K 0——偏值，单位为重力加速度（g ）；K ’o ——偏值不对称性，单位为重力加速度（g ）；K ’1——标度因数不对称性；a i ，a p ，a o ——分别为沿IA ，PA和OA 轴作用的加速度，单位为重力加速度（g ）； +1，a 1>0;sign(a i )—符号函数，为 -1， a 1<0;0，a 1=0K 2——二阶非线性系数，单位为重力加速度每平方重力加速度（g/g 2）； K 3——三阶非线性系数，单位为重力加速度每平方重力加速度（g/g 3）；δ0——输入轴相对于输入基准轴IA 绕输出基准轴OA 的安装误差，单位为弧度（rad ）； δp ——输入轴相对于输入基准轴IA 绕摆基准轴PA 的安装误差，单位为弧度（rad ）；Kip 、Kio 、Kpo——交叉耦合系数，单位为重力加速度每平方重力加速度（g/g 2）； K PP 、K OO ——交叉轴非线性系数，单位为重力加速度每立方重力加速度（g/g 3）；K spin ——自旋修正系数，单位为重力加速度弧度每秒的平方（g/(rad/s)2）；K ang.accel ——角加速度系数，单位为重力加速度每弧度每秒的平方（g/(rad/s)2）；ωi 、ωp 、ωo ——分别为沿IA ，PA 和OA 轴作用的角速度分量，单位为弧度每秒（rad/s ）； J I 、J P 、J O ——摆相对于支承中心的转动惯量，单位为克厘米平方（g·cm 2）；输入基准轴（IA ）输出基准轴（OA ）摆基准轴（PA ）p——摆性，等于摆的质量乘以摆的质心到支承中心的距离，单位为克厘米（g·cm）；r c——从支承中心到假设的输入加速度在摆上的作用点之间的距离，单位为厘米（cm）；——噪声和非模型化等误差，单位为重力加速度（g）。
瑞士COLIBRYS公司MS9000,VS9000,SF1600,SF2006,HS8000系列加速度计选型表(中文)
0.5~4.5v模拟输出
尺寸：8.9×8.9×3.23毫米，精度高、稳定性好、 耐高温
＜0.5mg/℃
0.5~4.5v模拟输出
尺寸：8.9×8.9×3.23毫米，精度高、稳定性好、 耐高温，石油随钻
＜1.5mg/℃
0.5~4.5v模拟输出
尺寸：8.9×8.9×3.23毫米，精度高、稳定性好、 耐高温,广泛应用于惯性导航
COLIBRYS加速度计选型表
——MS9000系列 ——VS9000系列 ——SF1600,SF2006系列 ——HS8000系列
北京远宏思创科技有限公司 电话: 010-82533208
加速度测量
型号
量程
封装 抗冲击性能
灵敏度
温漂
输出方式
备注
MS9001.D MS9002.D MS9005.D MS9010.D MS9030.D MS9050.D MS9100.D MS9250.D
单轴±1g
LCC20
单轴±2g
LCC20
单轴±5g
LCC20
单轴±10g LCC20
单轴±30g LCC20
单轴±50g LCC20
单轴±100g LCC20
单轴±250g LCC20
6000g 6000g 6000g 6000g 6000g 6000g 6000g 6000g
2000±16mv/g 1000±8mv/g 400±4mv/g 200±2mv/g 66.6±1mv/g
＜2.5mg/℃
0.5~4.5v模拟输出
尺寸：8.9×8.9×3.23毫米，精度高、稳定性好、 耐高温，广泛应用于惯性导航
＜ 5mg/℃
0.5~4.5v模拟输出
尺寸：8.9×8.9×3.23毫米，精度高、稳定性好、 耐高温
VWJ型振弦式裂缝计
VWJ 系列振弦式裂痕计使用说明书水利部南京水利水文自动化研究所南京拓水科技实业有限企业2．工作原理当构造物伸缩缝或裂痕的开合度（变形）发生变化时，会使位移计左、右安装座产生相对位移，该位移传达给振弦，使振弦遇到应力变化，进而改变振弦的振动频次。
电磁线圈激拨振弦并丈量其振动频次，频次信号经电缆传输至读数装置或数据收集系统，再经换算即可获得被测构造物伸缩缝或裂痕相对位移的变化量。
同时由位移计中的热敏电阻可同步测出埋设点的温度值。
a．当外界温度恒定位移计仅遇到轴向变形时，其变形量J 与输出的频次模数△ F 拥有以下线性关系： J′ｋ= * △ F △F = F-F0式中：ｋ—位移计的最小读数，单位为mm/kHz2；由企业所附卡片给出。
△F—及时丈量的位移计输出值有关于基准值的变化量，单位为 kHz2； F—及时丈量的位移计输出值，单位为 kHz2；F0—位移计的基准值，单位为kHz2。
b．当位移计不受外力作用时仪器前后两安装座的标距不变，若温度增添△T 时，位移计有一个输出量△ J′，这个输出量只是是由温度变化而造成的，所以在计算时应给予扣除。
经过实验可知：△ F′与△T拥有以下线性关系：ｋ*△F′=-ｂ * △ T△T = T-T0式中：ｂ—位移计的温度修正系数，单位为mm/℃；由企业所附卡片给出。
△T—温度及时丈量值有关于基准值的变化量，单位为℃；T—温度的及时丈量值，单位为℃；T0—温度的基准值，单位为℃。
c．埋设在混凝土建筑物内或其余构造物上的位移计，遇到的是变形和温度的双重作用，所以位移计一般计算公式为：J=ｋ* （F-F0）＋（ｂ -α）* （T-T0 ）式中： J—被测构造物的变形量，单位为 mm；α—被测构造物的线膨胀系数，单位为 mm／℃；仪器的线性膨胀系数大概在 10×10-6 mm/C°左右，特别靠近混凝土的线性膨胀系数α，所以温度修正几乎能够忽视。
因为温度修正系数ｂ－α≈0，位移计一般计算公式为： J= ｋ×△F三、规格及主要技术参数四、查收与保存1．用户开箱查收仪器，应先检查仪器的数目 (包含附件 )及出厂查验标定数据能否与装箱清单符合。
测试技术与信号处理(第三版)课后习题详解
测试技术与信号处理习题解答第一章 信号的分类与描述1-1 求周期方波（见图1-4）的傅里叶级数（复指数函数形式），划出|c n |–ω和φn –ω图，并与表1-1对比。
解答：在一个周期的表达式为00 (0)2() (0)2T A t x t T A t ⎧--≤<⎪⎪=⎨⎪≤<⎪⎩积分区间取（-T/2，T/2）00000002202002111()d =d +d =(cos -1) (=0, 1, 2, 3, )T T jn tjn tjn t T T n c x t et Aet Ae tT T T Ajn n n ωωωππ-----=-±±±⎰⎰⎰所以复指数函数形式的傅里叶级数为001()(1cos )jn tjn tnn n Ax t c ejn en ∞∞=-∞=-∞==--∑∑ωωππ，=0, 1, 2, 3, n ±±±。
(1cos ) (=0, 1, 2, 3, )0nI nR A c n n n c ⎧=--⎪±±±⎨⎪=⎩ππ21,3,,(1cos )00,2,4,6,n An A c n n n n ⎧=±±±⎪==-=⎨⎪=±±±⎩πππ1,3,5,2arctan 1,3,5,200,2,4,6,nI n nR πn c πφn c n ⎧-=+++⎪⎪⎪===---⎨⎪=±±±⎪⎪⎩图1-4 周期方波信号波形图没有偶次谐波。
其频谱图如下图所示。
1-2 求正弦信号0()sin x t x ωt =的绝对均值x μ和均方根值rms x 。
解答：00002200000224211()d sin d sin d cos TTT Tx x x x x μx t t x ωt t ωt t ωt T T T T ωT ωπ====-==⎰⎰⎰222200rms000111cos 2()d sin d d 22T T T x x ωtx x t t x ωt t t T T T-====⎰⎰⎰1-3 求指数函数()(0,0)atx t Ae a t -=>≥的频谱。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 VWS系列应变计用途
VWS型振弦式应变计适用于长期埋设在水工结构物或其它混凝土结构物内，测量结构物内
部的应变量，并可同步测量埋设点的温度。
应变计加装配套附件可组成多向应变计组、无应力计、岩石应变计等测量应变的仪器。大弹
模应变计主要用于高仓位混凝土连续浇筑，如地下连续墙、防渗墙、灌注桩等工程场合。振
弦式应变计具有智能识别功能。
2 应变计主要技术参数
葛南应变计规格型号 VWS-10 VWS-15 VWS-10M VWS-15M
标距 L： 100mm 150mm 100mm 150mm
尺寸参数 有效直径d： 22mm
端部直径D： 33mm
应变测 拉伸： 1500με
量范围 压缩： 1500με
灵敏度k： ≤0.5με
测量精度： ±0.1%F.S
性能参数 温度测量范围： -40℃～+80℃
温度灵敏度： ±0.1℃
温度测量精度： ±0.5℃
温度修正系数b： ≈13με／℃
弹性模量 Eg： 300MPa～800MPa 800MPa～1500MPa
耐水压： ≥1MPa ≥2MPa
绝缘电阻： ≥50MΩ
注：频率模数F=Hz2×10-3
VWS系列振弦式应变计
南京葛南实业有限公司创建于1998年，是专业从事岩土工程安全监测仪器及系统的研发、
生产、销售、服务的高科技型企业。公司智能振弦式传感器及自动化采集系统在国内处于领
先水准，产品出口16个国家和地区，应用在2000多个水电站、大型桥梁及军事工程。公
司始终注重新技术的研发投入和应用转化，致力于向客户提供承载最新技术、精准优质的仪
器设备。公司现有产品十五大类二百多个品种：应变、应力、水位、压力、位移、温度、倾
斜、沉降、标定设备、电缆及附件、测量仪表、自动测量单元、单点采集模块、水雨情监测、
软件及云平台。未来，公司仍将以创新投入为方向、用户需求为核心，执持“智能化、物联
化、互联化”的科技趋势，用智能传感器、智能故障诊断、智能接入采集、云平台手机客户
端无缝对接等先进技术为水利水电、铁路桥梁、矿山隧道、海洋边坡、基坑建筑等业界提供
整体解决方案。
