水控充值系统B-使用说明书
K9水控机使用说明书1.0
东莞市西奥计算机智能科技有限公司K9水控机使用说明书2010年04月20日VER 1.0目录第一章产品概述 (2)1.1系统特点 (2)1.2水控机外观介绍 (2)1.2.1 外型介绍 (2)1.2.2 各部分功能说明 (2)1.2.3 按键介绍........................................................................................................................ 错误！未定义书签。
1.2.4 按键功能说明 (2)1.4水控机参数及特征 (3)1.4.1 水控机参数 (3)1.4.2 功能特征 (3)第二章设备安装 (3)2.1设备连接 (3)2.1.1 接口定义 (3)2.1.2 电源连接 (4)2.1.3 电磁阀连接 (4)2.1.4 流量计连接 (4)第三章参数设置 (5)3.1功能参数设置 (5)3.2系统密码设置 (5)3.3数据采集 (6)3.4消费操作 (6)第四章系统配置及使用流程 (7)第一章 产品概述K9水控机是西奥科技有限公司自主研发的新一代IC 卡节能节水自动控制系统，产品采用先进的生产工艺，挂式安装，密封性好。
1.1 系统特点。
1.2水控机外观介绍1.2.1 外型介绍1.2.2 各部分功能说明1．电源指示灯：电源接通后即点亮指示；2．读卡指示灯：感应到卡，灯常亮，工作状态时，闪烁点亮；3．LED 显示屏：八位LED 数码管，待机状态时，显示机器机号。
在刷消费卡时，显示卡上余额。
4．插卡槽：插放用户卡；5．按键：含有启动/暂停键、功能键、上调键、下调键等；1.2.3 按键功能说明水控机按键正常消费输入金额外，还可以设置部分参数功能。
具体的功能说明如下： 启动/暂停键 ：在读卡有效的情况下，按下该键，水控机开始工作，再次按，暂停工作；功能键：按该键，在5秒钟内，按下调键，查看设备序列号，按上调键，查看设备版本信息；刷密码卡，可以加载密码及设置读卡扇区信息。

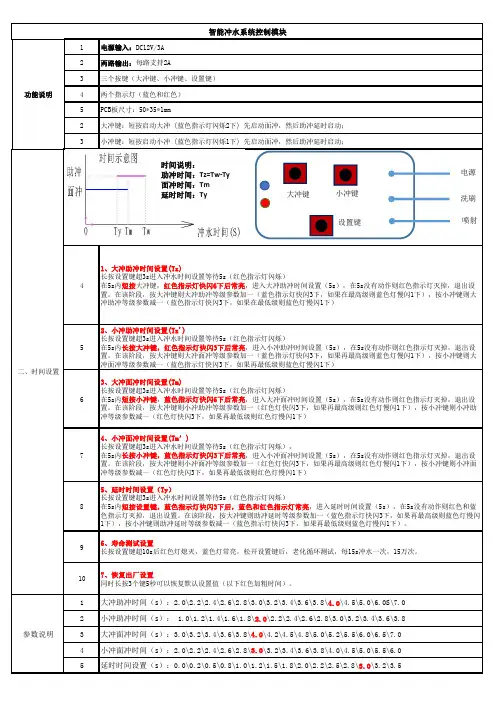

冲水控制器使用说明简述(20200623)
41、大冲助冲时间设置(Tz)
长按设置键超3s进入冲水时间设置等待5s（红色指示灯闪烁）
在5s内短按大冲键，红色指示灯快闪6下后常亮，进入大冲助冲时间设置（5s），在5s没有动作则红色指示灯灭掉，退出设置。
在该阶段，按大冲键则大冲助冲等级参数加一（蓝色指示灯快闪3下，如果在最高级则蓝色灯慢闪1下），按小冲键则大冲助冲等级参数减一（蓝色指示灯快闪3下，如果在最低级则蓝色灯慢闪1下）
2、小冲助冲时间设置(Tz')
长按设置键超3s进入冲水时间设置等待5s（红色指示灯闪烁）
时间说明：
助冲时间：Tz=Tw-Ty
面冲时间：Tm
延时时间：Ty。
晨风水控机硬件说明书
水控机硬件功能说明一、水控系统独立使用使用独立水控软件—CFJN，水控金额写入IC卡独立的分区，从管理电脑上存款；管理软件根据数据回收方式可设置为三种运作模式即：不回收、采集卡回收。
当管理人员选择其中一种运作模式时，其相应的菜单同时会显示于操作软件界面的菜单上。
二、水控机和收费系统一起使用当水控机应用收费系统管理软件时，可根据水控金额来源划分为两种模式即：收费系统、由收费转入。
当采用“收费系统”时：水控金额和收费系统用同一区，水控机必须使用联网机型---W690M，回收消费数据。
当采用“由收费转入”时：水控金额采用独立的分区，金额由收费系统的收费金额通过水控转款机转到该区，不联网、不回收消费数据。
三、水控系统基本配置：管理电脑、打印机、RS485或TCP/IP转换器、发卡机、水控管理软件（与收费一起用时采用收费管理软件）、感应卡、水控机（一体机自带电磁阀、流量计，不联网；分体机还需选择阀体及是否联网等）、电磁阀或电动阀（分体机用）、流量传感器（分体机计量方式时选用）、水控授权/转款机（与收费一起使用，金额由收费转入即不联网时选用）、其它配件。
水控机显示有多种，版本不同可能有不同的显示0 ~ 9：开机自检J XXX：水控机机号C XX：水控机内消费总次数XX．XX：水控机内消费总金额U__X.XX：水控机版本号CJ—XXX：水控机型号┣XX-XX：水控机日期XX—XX：水控机时间。
：水控机未初始化（用参数卡）。
：读卡模块自检未通过―――：水控机处于工作模式，下横为模式一、中横为模式二、上横为模式三P ：P在左为左龙头，P在右为右龙头；收费机机处二于红外暂停状态四、水控特殊卡说明：1、系统卡使用系统卡用于初始化水控机，清除机内消费金额、消费人次。
将系统卡放在水控机感应区，水控机显示“SE”并很快显示“CF”即表示初始化成功；拿开系统卡，此时“CF”会显示几秒钟即显示正常收费状态“---”下。
2、参数卡水控机通过参数卡来传递水控参数的，在系统管理软件中设置好参数，参数卡向水控机传递的水控参数（参数卡所设置的功能项可参考相应的管理软件）。
新水控器说明书
. . IC卡(射频卡)收费系统之DTK—W100型DTK—W200型61.智能节水控制器简介 (2)1.1DTK—W100型节水控制器结构图 (3)1.2 DTK—W200型节水控制器结构图 (4)2. 智能节水控制器原理及操作流程 (5)2.1 智能节水控制器原理 (5)2.2 DTK—W100型节水控制器操作流程图 (5)2.3 DTK—W200型节水控制器操作流程图 (6)3. 智能节水控制器功能 (7)3.1 DTK—W100型节水控制器 (8)3.2 DTK—W200型节水控制器 (9)3.3 初始化显示 (12)3.4 管理卡的设置 (14)3.5 常见问题的解决方法 (16)4. 智能节水控制系统组成 (18)4.1 系统硬件和软件组成 (18)4.2 智能节水控制器组成 (18)5. 附件构成 (19)5.1 电动阀 (19)5.2 电磁阀 (20)5.3 电源 (21)5.4 读写器 (22)6. 网络安装 (23)6.1 系统结构图 (23)6.2 系统安装接线图 (23)6.3 浴室安装示意图 (24)6.4 开水房安装示意图 (25)6.5 墙正视图 (25)7.电动阀和电磁阀安装接线图 (26)7.1 线的接法： (27)7.2 选择阀门的跳线接法： (32)1.智能节水控制器简介DTK—W100型和DTK—W200型智能节水控制器是我公司自主开发、研制成功、并被广泛使用的高新技术产品。
智能节水控制器集读卡、显示、自动收费以及报警功能于一体，外型美观、人性化设计，具有防潮、防水、抗干扰、使用方便等特点。
1.1DTK—W100型节水控制器结构图DTK—W100型结构说明①外壳……………产品包装壳②螺丝钉……………固定壳体③放卡出水区……………控制出水④暂停使用区……………控制停水⑤ LED显示屏……………供持卡人查看⑥产品标识……………产品名称和型号⑦主控制线……………接电源线、网线、电磁阀线（或电动阀）⑧底座……………产品包装⑨安装孔……………固定产品⑩简要说明……………简要的使用方法1.2 DTK—W200型节水控制器结构图DTK—W200型结构说明①产品外壳……………产品包装壳②外壳装饰框……………产品包装壳③放卡槽……………读卡区④排水孔……………放卡槽排水⑤产品标识……………产品名称和型号⑥ LED 显示屏……………供持卡人查看⑦红外感应区……………控制出水状态注：主控制线在产品背后，接电源线、网线、电磁阀线（或电动阀）2. 智能节水控制器原理及操作流程2.1 智能节水控制器原理在分支水管的终端和龙头之间安装一个电动阀（或电磁阀），通过节水控制器控制电动阀（或电磁阀）的开关控制水龙头的开关，在用水的同时节水控制器可按照时间和流量计费来实现节水。
水厂自控系统操作说明
水厂自控系统操作说明水厂自控系统操作说明1.概述水厂自控系统是指利用现代化的计算机技术和自动控制技术，对水厂的运行和监控进行自动化管理的系统。
本文档旨在提供水厂自控系统的操作说明，以帮助操作人员正确使用系统，确保水厂的安全、可靠运行。
2.系统组成2.1 主控制台主控制台是水厂自控系统的核心，用于实时监测和控制水厂的各个设备和工艺参数。
操作人员可以通过主控制台进行设备状态的监控、参数的调节和报警的处理。
2.2 监测设备监测设备安装在水厂的各个关键部位，用于实时监测水质、水位、流量和压力等参数。
操作人员可以通过主控制台查看监测设备的数据，并根据需要进行相应的控制操作。
2.3 控制设备控制设备用于根据操作人员的指令控制水厂的运行状态，如启停设备、调节参数等。
操作人员可以通过主控制台发送控制指令，控制设备将根据指令执行相应的操作。
3.操作流程3.1 登录系统操作人员首先需要使用个人账号和密码登录水厂自控系统。
登录成功后，系统将显示主控制台的界面，并加载相关数据。
3.2 监测参数查看操作人员可以通过主控制台查看实时监测参数，包括水质、水位、流量和压力等。
在主控制台上选择相应的监测设备，系统将显示该设备的实时参数数据。
3.3 设备状态监控操作人员可以监控水厂设备的状态，包括设备运行状态、信号状态和报警状态等。
在主控制台上选择相应的设备，系统将显示该设备的运行状态信息。
3.4 参数调节操作人员可以根据需要对水厂的参数进行调节，如启停设备、调节水位等。
在主控制台上选择相应的设备，操作人员可以输入相应的参数值，并发送控制指令。
3.5 报警处理系统将根据设定的报警条件对水厂的运行状态进行实时监测，一旦出现异常情况将自动触发报警功能。
操作人员应及时查看报警信息，并采取相应的措施进行处理。
4.附件本文档涉及以下附件：- 水厂自控系统布局图- 监测设备安装位置图- 控制设备接线图5.法律名词及注释- 自动控制技术：指利用计算机控制、传感器、执行器等设备实现对工业过程自动化操作的技术。
IC卡充值机使用说明书（最新）
IC卡充值机使用说明书（最新）IC 卡充值机使用说明书IC卡充值机使用说明书1、开机后显示“PL”，放入授权卡即进入工作状态显示“0.00”2、充值，放入用户卡输入充值金额再按确认健即可（余额显示栏上显示此用户的余额）3、误充处理（即减去用户卡内的金额），按设置和“9”两健再放入授权卡，显示“-0.00”时放入用户卡输入要扣除的金额后按确认键即可,每次只能进行一次。
4、设置费率卡按“设置”和7键，系统会显示“FL”然后把费率卡放在感应区，系统会显示“A”，这时输三位数字，不超过255；接下来系统会显示“b”，输入三位数字，不超过255；接下来系统会显示“D”，输入三位数字，不超过255；A和B是一组，A表示扣费金额，B表示水表输出的脉冲（流量控制模式），或者间隔时间（时间控制）。
A和B是一组，A表示扣费金额；B表示水表输出的脉冲（流量控制模式），或者问题隔时间（时间控制，单位间隔0.25秒）。
C和D是一组，C表示金额，D表示水表输出的脉冲，（流量控制模式），或者间隔时间（时间控制，单位间隔0.25秒）。
费率设置成功后会“嘀”的一声报警，失败会报警（E----16），设置成功后把“费率卡”放在水控中感应2秒钟即可把费率程序写到水控中。
5、充值机清零按两次“+”号健，再按“F1、F2、F3”三健后再按“确认”健后，放入“清零卡”后即可清除充值机内的充值金额，按“查询”健，显示金额为“0.00”注：1、一体流量热水水控中的“b”的脉冲数中，2个脉冲表示为1升水。
2、饮水机水控中的“b”的脉冲数中，58个脉冲数表示为1升水。
举例说明：1、一体机热水设置说明；（1）无限量使用0.3元每桶热水的收费标准，（每桶水按20升/桶计算）设置如下：把收费标准换算成“元/升”，即0.3元÷20升=0.0015元/升：水控的收费精确度为分，不能精确到厘钱，则要把1.5分换算成最小整数，1.5分×2=3分，表示每2升水扣3分钱。
新水控器说明书
IC卡(射频卡)收费系统之DTK—W100型DTK—W200型1.智能节水控制器简介DTK—W100型和DTK—W200型智能节水控制器是我公司自主开发、研制成功、并被广泛使用的高新技术产品。
智能节水控制器集读卡、显示、自动收费以及报警功能于一体，外型美观、人性化设计，具有防潮、防水、抗干扰、使用方便等特点。
1.1DTK—W100型节水控制器结构图DTK—W100型结构说明①外壳……………产品包装壳②螺丝钉……………固定壳体③放卡出水区……………控制出水④暂停使用区……………控制停水⑤LED显示屏……………供持卡人查看⑥产品标识……………产品名称和型号⑦主控制线……………接电源线、网线、电磁阀线（或电动阀）⑧底座……………产品包装⑨安装孔……………固定产品⑩简要说明……………简要的使用方法—W200型节水控制器结构图DTK—W200型结构说明①产品外壳……………产品包装壳②外壳装饰框……………产品包装壳③放卡槽……………读卡区④排水孔……………放卡槽排水⑤产品标识……………产品名称和型号⑥LED显示屏……………供持卡人查看⑦红外感应区……………控制出水状态注：主控制线在产品背后，接电源线、网线、电磁阀线（或电动阀）2.智能节水控制器原理及操作流程智能节水控制器原理在分支水管的终端和龙头之间安装一个电动阀（或电磁阀），通过节水控制器控制电动阀（或电磁阀）的开关控制水龙头的开关，在用水的同时节水控制器可按照时间和流量计费来实现节水。
DTK—W100型节水控制器将卡片放到节水控制器的射频感应区即可出水，将卡片移开射频感应区即可停止出水；DTK—W200型节水控制器将卡片放到节水控制器射频感应槽内即可出水，手对着红外感应区晃一下即可停止出水，再次手对着红外感应区晃一下即可出水，将卡取出节水控制器射频感应槽即停水，完成本次用水过程。
同时能够提醒用水者在用水时卡内金额的减少以及消费时间。
—W100型节水控制器操作流程图—W2003.—W100DTK —W100型①代表当前使用的卡号 ②代表当前使用的卡内余额 ③代表当前放卡的流水时间 ④代表当前使用的单价大大参数指标电源:DC9V—DC24V功耗:＜3W读写速度:＜秒/次感应距离:≤40—80mm存储数据:17000条/机通讯接口:TCP/IP,RS-485显示:背光液晶传输波特率:10M/9600bps环境温湿度:0℃～70℃10%～90% 外型尺寸（mm）:90×40×160重量(净重):0.6 kg/台通讯距离:≤800m（485通讯方式）—W200型节水控制器DTK—W200型液晶显示：洗浴时所查看的情况①代表当前使用的卡号②代表当前使用的卡内余额③代表当前放卡的流水时间④代表当前使用的单价参数指标电源:DC9V—DC24V功耗:＜3W读写速度:＜秒/次感应距离:≤40—80mm存储数据:17000条/机通讯接口:RS-485显示:背光液晶传输波特率:10M/9600bps环境温湿度:0℃～70℃10%～90% 外型尺寸（mm）:90×40×160重量(净重):0.6 kg/台通讯距离:≤800m（485通讯方式）数码管显示：无卡状态下数码管显示屏：在没有使用的时候，数码管的屏幕上会分别的循环显示如下的基本信息:d07-08其中d代表的是date(日期)的意思,后面显示的就是日期t07-08t代表的是time(时间)的意思,后面显示的就是当时的时间l-0004 l显示的是目前消费的未采集的数据笔数-001001这个代表的是机器的站点号码(三位是小站点的)-0000100001这个代表的是机器的站点号码(五位是大站点的)当软件对设备进行初始化的时候数码管会显示clrpos，随后显示time然后是版本号,设备参数和站点号.当持卡进行消费的时候数码管会直接显示卡中余额一些字母代表的意思：tpua01------这就是设备参数T：代表的是计费方式p：阀类型u：卡类型a：卡片方式01：所用扇区号1、计费方式：T N：计时计次A：大流量类型B：小流量计费2、阀类型：P：脉冲阀V：电平阀d:电动阀3、卡类型：S:一卡一密u：统一密码(a0a1a2a3a4a5)4、卡片方式：A：keyAB:keyB5、所用扇区号：××参数卡下载的使用方法：把参数卡放到水控器上后，这时数码管会显示Add1(这是参数加1站点卡)，等待几秒后又会显示SetEnd的提示，这时把卡拿开就会进入清空设备的显示介面（clrcod），在清除未完成的过程中再次放卡就会对站点号加1，在这时不停的来回放卡就会对站点号依次增加。
HB-CPS646变频恒压供水控制器 说明书
Ａ Ｃ ８ ５～２ ６ ５ Ｖ ／Ｄ Ｃ ８ ５～３ ６ ０Ｖ ０ ． ２ ％ Ｆ Ｓ±１个 字 １ ０ ０次／秒 ０ ． ６秒 ０～３ ７ ５Ω 远 传 压 力 表／ ４～２ ０ ｍ Ａ、０～５ Ｖ输 出 压 力 变 送 器 ０～１ ０ Ｖ、０～５ Ｖ ２０Ｓ ０ ．３～１２ ０秒 可 设 Ａ Ｃ ２ ２ ０ Ｖ ／ ３ Ａ １ ０万 次 ９ ６×９ ６×１ １ ０ ｍ ｍ ９ ２×９ ２ ｍ ｍ ０～５ ０℃ ≥８ ０ Ｒ Ｈ ％（ 无 腐 蚀 性 环 境 ）
！ 示 以 下 信 息 ， 当 出 现 某 条 信 息 时 ， 按ｓ ｅ ｔ即 可 确 认 ， 此 条 信 息 所 表 示 的 信 息 生 效
Ｐ １ ０— — 关 闭１ ＃泵 Ｐ １ Ｄ— — 定 义１ ＃泵 为 工 频 泵 Ｐ １ Ｂ— — 定 义１ ＃泵 为 变 频 泵 Ｐ ２ ０— — 关 闭２＃泵 Ｐ２ Ｄ— — 定 义２ ＃泵 为 工 频 泵 Ｐ２ Ｂ— — 定 义２ ＃泵 为 变 频 泵 Ｐ ３ ０— — 关 闭３＃泵 Ｐ３ Ｄ— — 定 义３ ＃泵 为 工 频 泵 Ｐ３ Ｂ— — 定 义３ ＃泵 为 变 频 泵 ｖ Ｆ ０— — 关 闭 变 频 器 ｖ Ｆ １— — 打 开 变 频 器 泵定义的原则： １ ．先 关 闭 变 频 （ 将Ｖ Ｆ确 认 为０） 才 能 对Ｐ １、Ｐ ２、Ｐ ３进 行 变 频 确 认 ， 确 认 完 后 打 开 变 频 ２ ．只 能 有 一 台 水 泵 被 定 义 成 变 频 泵 ３ ．对 泵 属 性 的 修 改 前 ， 先 关 闭 （ 确 认Ｐ １ ０、Ｐ ２ ０、 Ｐ ３ ０ ） ，然 后 再 定 义 为 工 频 或 变 频
１
二、应用范围
高层建筑、城乡居民生活小区、宾馆及大型公共建筑的生活供水 各种企业的生产、生活用水 供热锅炉、空调系统中的循环用水 农业喷灌系统 供水系统改造（气压、水塔、高位水箱、低位水池的供水） 自来水厂，供水站增压系统，一般压力控制场合
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
- - -. - - 总结资料 水 控 系 统 软 件 （版本：150）
使 用 说 明 书 - - -.
- - 总结资料 1 系统简介 本系统采用先进的感应式IC卡技术和多功能水控机，利用电脑强大的数据处理功能,以及数据库管理技术，使收费管理现代化，从而实现：
灵活多变的收费方式 根据客户的要求可以随时设置扣款方式。 操作简单，准确快捷的电子交易，使持卡用户更方便 强大的数据查询功能和分析报表 提高收费的管理水平和运作效率 系统软件为Windows图形界面，直观易学，操作简便
2 系统构成 2.1 运作流程 *随系统配置而定
2.2 系统组成 2.2.1 硬件 硬件组成： 微机：P800 / 256M / 彩显 / 20G(2个) / PS2鼠标1台（最低配置） （&.系统数据采用双硬盘备份 ） 感应式发卡机(RD_1) 1台
消费 系统安装 设置系统参数 发用户卡 管理人员 持卡用户 存取款
发设置卡
退卡 查询统计报表 定期备份数据 - - -.
- - 总结资料 感应式水控 定购量 感应式IC卡 定购量
2.2.2 软件 单机版 Window95/98/2000/xp 水控软件150
3 系统安装
3.1 硬件安装 发卡机的安装 连接发卡机的通讯电缆一端在发卡机通讯接口，另一端至计算机的通讯端口1或N和USB口
3.2 软件安装 运行安装盘的“充值软件_1_0_0_150.exe”，按默认的安装就行了。 3.3 第一次使用
软硬件安装调试完成后，会把该软件的快捷方式放在桌面上，名字叫“充值系统” ，双击图标就可以启动（第一次启动如下图） - - -.
- - 总结资料 这是正式使用系统的一些参数设置： 一．设备参数 1) 读写器端口扫描X围，就是发卡机和电脑连接的端口，如是用电脑的串口1，则是从1到1（一般如果是USB读写器是安装好后一般是3口(可以到电脑里的设置里看一下安装好的端口是那个)这里就填3到3）（必填） 2) 终端机端口扫描X围（备用） 3) 单位名称：就是定义自己单位的名字。（可填或不填） 4) 单位代码：是自己单位定义的代码（这是为了区别单位和单位之间的不同,必须是四位数）（必填,发过卡片之后就不能在更改！） 5) 卡片密码定义：这里选择“通用XX码”（到系统安装完所在的目录，修改sysprm.ini文件中的cardpsw=00AE16EC11D5 附：卡号X围，消费费率，定餐信息（这三个备用）。 二．消费费率： - - -.
- - 总结资料 单位转换 是1元=100升 三．制功能卡：
选择功能卡类型有如下几种： - - -.
- - 总结资料 1) 时间设置卡（用于计量限量水控下传时间到IC卡节水器） 2）初始化卡（把水控软件里面的参数写入到卡上，每台水控机都是读一下初始化机才可以使用所发的卡片，使用时把初始化卡片放在水控机上感应区，会出现信息，完成后自动返回（注意：此卡是把系统设置的单位代码下传到IC卡节水器） 3）清除卡（把水控机里面的数据清除，使用里把清除卡放在水控机感应器会出现清除的信息，清除完后水控机自动返回）
4）费率卡（‘信息提示’上面的信息就是设置“费率卡”的参数. 费率卡设置说明：费率1（单位：分）设置成1，扣钱单位（秒/升）是2，代表是1分钱出1升水，费率2（单位：分）设成2代表是一天可以使用4分钱, 扣钱单位（秒/升）设置成2代表是一天可以使用2次.( 费率2（单位：分）和费率2下的扣钱单位（秒/升）是水控机一天有限量的情况才会使用到,一般情况不用设置)
举例说明： （1）计量使用 0.3元每桶热水的收费标准，（每桶水按20升/桶计算）设置如下： 把收费标准换算成“元/升”，即0.3元÷20升=0.0015元/升; 水控的收费精确度为分，不能精确到厘，则要把1.5分换算成最小整数，1.5分×2=3分，表示每2升水扣3分钱。则把“费率1（单位：分）”设置成“003”就可以了，“扣钱单位（秒/升）”设置成“004”表示4个脉冲2升水。“费率2（单位：分）”设置成“200”，“扣钱单位（秒/升）”设置成“200”，费率设置成功后，点击“确定写卡”费率卡就设置成功。如果0.4元/桶，则0.4元÷20升=0.002元/升，则把“费率1（单位：分）”设置成“002”，“扣钱单位（秒/升）”设置成“002”，“费率2（单位：分）”和“扣钱单位（秒/升）”不变。 （2）计量限量使用 0.3元每桶热水的收费标准，（每桶水按20升/桶计算），每天每X卡限量使用20升热水，设置如下： 把收费标准换算成“元/升”，即0.3元÷20升=0.0015元/升： - - -. - - 总结资料 水控的收费精确度为分，不能精确到厘，则要把1.5分换算成最小整数，1.5分×2=3分，表示每2升水扣3分钱。则把“费率1（单位：分）”设置成“003”就可以了，“扣钱单位（秒/升）”设置成“004”表示4个脉冲2升水。“费率2（单位：分）”设置成“030”，“扣钱单位（秒/升）”设置成“050”，费率设置成功后会“嘀”的一声报警，失败会报警（E----16）。如果0.4元/桶，则0.4元÷20升=0.002元/升，则把“费率1（单位：分）”设置成“002”，“扣钱单位（秒/升）”设置成“002”，“费率2（单位：分）”设置成“040”和“扣钱单位（秒/升）”设置成“050”，表示每1升水扣2分钱。 注：“费率2（单位：分）”中“030”表示每天限量使用的“钱”，每X用完0.3元(即20升水)后当天此卡将不能再使用了，必须相隔24小时后才能再使用。 “扣钱单位（秒/升）”表示此X卡每天能使用的次数，“050”表示此X卡每天能使用50次。
注：一体流量热水水控中的“扣钱单位（秒/升）”的脉冲数中，2个脉冲表示为1升水。
5)早上，中午，下午，晚上是限制使用的量：这里设置单位是升（备用） 把这些卡放在水控机器上的技巧：把制作功能卡放在水控机的标有感应说明的地方2秒就行了。 附：选中上面卡的类型后放卡，再点击“确定写卡”就可以完成需要的卡类型
三．权限设置： - - -.
- - 总结资料 这是设置权限，客户可能自己自行设置需要那些权限（但建议全选上，以后熟悉了再更改权限），把“操作员”，“操作编号”，“操作密码”，都填好，会出现“新增保存”，点“新增保存”就行了。
四．登录界面：
系统默认的操作号‘8888’和密码‘8888’点“确定”就可以进入本系统。 - - -.
- - 总结资料 3.4 主界面
3.5 操作 3.5.1 参数设置： 1） 参数设置（上面已详细讲解，参考上面设置）。 2） 权限设置（上面已详细讲解，参考上面设置）。 3） 切换用户（不用退出软件而可以直接用其它的用户名登录）。
3.5.2 报表管理 1）现金报表 - - -. - - 总结资料 这是一份详细的存取款情况，可以根据情况打印所需要的报表。 2）消费报表（备用）。 - - -.
- - 总结资料 3.5.3 卡片管理
用鼠标右键单击“自定义部门”会出现在“增加子层部门”，“删除选中部门”，“修改部六名称”， “保存所有修改”。可以根据自己的情况定义好。 增加子层部门时，会出现如下图： - - -.
- - 总结资料 部门编号可以使用默认的，在部门名称填入信息点确定就行了。 1） 点“新增人员”后出现如下：
手工追加是软件自动增加人事资料，本软件可以自动导入人事资料进行发卡（导入人事资料方法光盘里有详细说明），后点“确定“确认刚才所做的操作。
2） 删除人员（选择上面的人员后可以删除）。 3） 发行新卡（下图所示） - - -.
- - 总结资料 先选中所要发卡的人员，点发行新卡，就会出现发行新卡的画面，根据情况输入“卡押金“， “工本费“，”收现金“，把卡片放在读写器上，点”开始发行“后上面如显示发卡成功就代表该卡发行成功。 处理情况会出现信息，如成功会显示入库成功，说明该卡已发成功，如报“该卡已发行，请更换新卡”就说明该卡里面已写了信息，如想把这X重新使用，则要用到“系统维护”中的“清整卡片”做了这一步清卡后该卡才可以重新发行。
4）挂失解挂（备用）。 5）补发新卡：先选中要补发新卡的人员再点“补发新卡”，会出现如下的画面： 附：为了减轻发卡工作量和快速发行新卡，可以使用批量发卡功能，方法如下： 选中第一个要发行的人员，按键盘的“SHIFT”键，再按键盘的“↓”键，这时就可以选中很多人员（建议一次性发卡不要超300人，发完300人后再发下一个人员），后再点下面的“发行新卡”就会把这些所选的人员添加到即将发卡的屏幕上。点“开始发行”就可以，发完一X，再放另一X新卡，这时会自动发第二X，。。。。。
