结构施工图的基本知识培训教材(PPT102页)

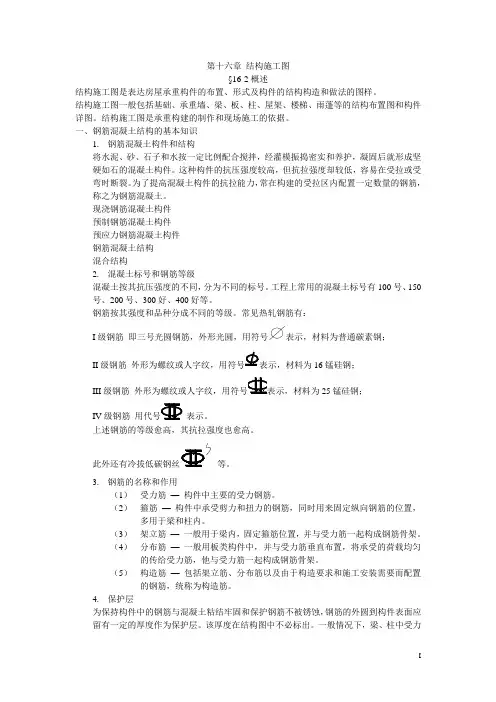

结构施工图
I 第十六章 结构施工图
§16-2概述
结构施工图是表达房屋承重构件的布置、形式及构件的结构构造和做法的图样。
结构施工图一般包括基础、承重墙、梁、板、柱、屋架、楼梯、雨蓬等的结构布置图和构件详图。结构施工图是承重构建的制作和现场施工的依据。
一、钢筋混凝土结构的基本知识
1. 钢筋混凝土构件和结构
将水泥、砂、石子和水按一定比例配合搅拌，经灌模振捣密实和养护，凝固后就形成坚硬如石的混凝土构件。这种构件的抗压强度较高，但抗拉强度却较低，容易在受拉或受弯时断裂。为了提高混凝土构件的抗拉能力，常在构建的受拉区内配置一定数量的钢筋，称之为钢筋混凝土。
现浇钢筋混凝土构件
预制钢筋混凝土构件
预应力钢筋混凝土构件
钢筋混凝土结构
混合结构
2. 混凝土标号和钢筋等级
混凝土按其抗压强度的不同，分为不同的标号。工程上常用的混凝土标号有100号、150号、200号、300好、400好等。
钢筋按其强度和品种分成不同的等级。常见热轧钢筋有：
I级钢筋 即三号光圆钢筋，外形光圆，用符号表示，材料为普通碳素钢；
II级钢筋 外形为螺纹或人字纹，用符号表示，材料为16锰硅钢；
III级钢筋 外形为螺纹或人字纹，用符号表示，材料为25锰硅钢；
IV级钢筋 用代号表示。
上述钢筋的等级愈高，其抗拉强度也愈高。
此外还有冷拔低碳钢丝等。
3. 钢筋的名称和作用
（1） 受力筋 — 构件中主要的受力钢筋。
（2） 箍筋 — 构件中承受剪力和扭力的钢筋，同时用来固定纵向钢筋的位置，多用于梁和柱内。
（3） 架立筋 — 一般用于梁内，固定箍筋位置，并与受力筋一起构成钢筋骨架。
（4） 分布筋 — 一般用板类构件中，并与受力筋垂直布置，将承受的荷载均匀的传给受力筋，他与受力筋一起构成钢筋骨架。
（5） 构造筋 — 包括架立筋、分布筋以及由于构造要求和施工安装需要而配置的钢筋，统称为构造筋。
4. 保护层
为保持构件中的钢筋与混凝土粘结牢固和保护钢筋不被锈蚀，钢筋的外圆到构件表面应留有一定的厚度作为保护层。该厚度在结构图中不必标出。一般情况下，梁、柱中受力 II 筋保护层厚度为25mm,板中受力筋保护层厚度为10mm。

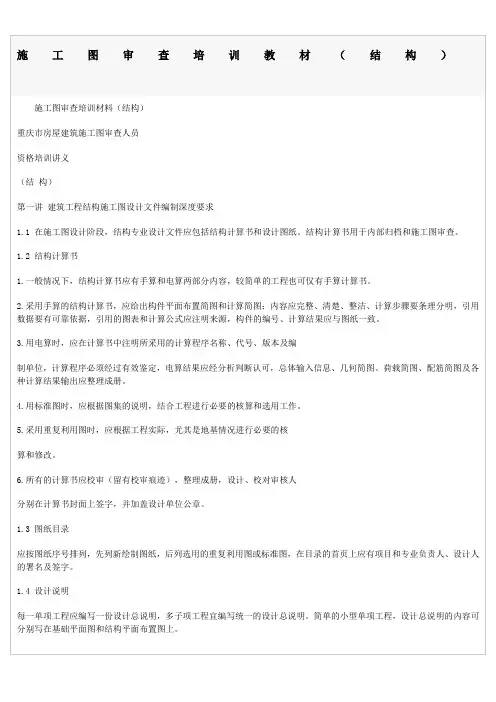

施工图审查培训教材(结构)
施工图审查培训教材（结构）
施工图审查培训材料（结构）
重庆市房屋建筑施工图审查人员
资格培训讲义
（结 构）
第一讲 建筑工程结构施工图设计文件编制深度要求
1.1 在施工图设计阶段，结构专业设计文件应包括结构计算书和设计图纸。结构计算书用于内部归档和施工图审查。
1.2 结构计算书
1.一般情况下，结构计算书应有手算和电算两部分内容，较简单的工程也可仅有手算计算书。
2.采用手算的结构计算书，应给出构件平面布置简图和计算简图；内容应完整、清楚、整洁、计算步骤要条理分明，引用数据要有可靠依据，引用的图表和计算公式应注明来源，构件的编号、计算结果应与图纸一致。
3.用电算时，应在计算书中注明所采用的计算程序名称、代号、版本及编
制单位，计算程序必须经过有效鉴定，电算结果应经分析判断认可，总体输入信息、几何简图、荷载简图、配筋简图及各种计算结果输出应整理成册。
4.用标准图时，应根据图集的说明，结合工程进行必要的核算和选用工作。
5.采用重复利用图时，应根据工程实际，尤其是地基情况进行必要的核
算和修改。
6.所有的计算书应校审（留有校审痕迹），整理成册，设计、校对审核人
分别在计算书封面上签字，并加盖设计单位公章。
1.3 图纸目录
应按图纸序号排列，先列新绘制图纸，后列选用的重复利用图或标准图，在目录的首页上应有项目和专业负责人、设计人的署名及签字。
1.4 设计说明
每一单项工程应编写一份设计总说明，多子项工程宜编写统一的设计总说明。简单的小型单项工程，设计总说明的内容可分别写在基础平面图和结构平面布置图上。 设计总说明应包括以下各项内容：
1.本工程结构设计的主要依据；如已批准的初设文件、工程地质勘察报告、主要设计规范等。
2.设计±0.000标高所对应的绝对标高值。
3.图纸中标高的单位、尺寸的单位。
4.建筑结构的安全等级和设计使用年限。

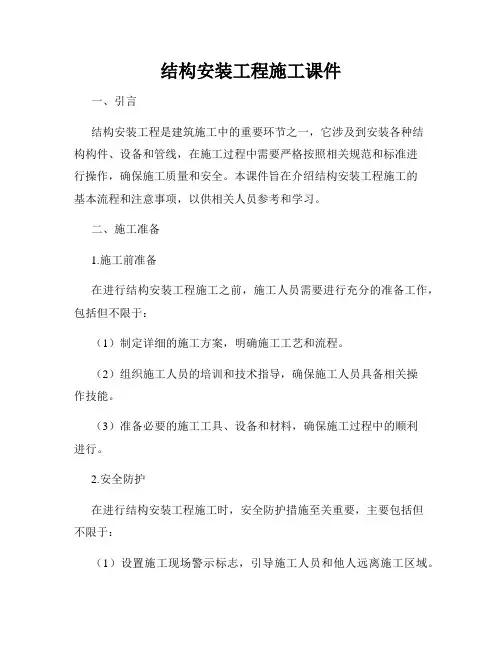

结构安装工程施工课件
结构安装工程施工课件
一、引言
结构安装工程是建筑施工中的重要环节之一，它涉及到安装各种结构构件、设备和管线，在施工过程中需要严格按照相关规范和标准进行操作，确保施工质量和安全。本课件旨在介绍结构安装工程施工的基本流程和注意事项，以供相关人员参考和学习。
二、施工准备
1.施工前准备
在进行结构安装工程施工之前，施工人员需要进行充分的准备工作，包括但不限于：
（1）制定详细的施工方案，明确施工工艺和流程。
（2）组织施工人员的培训和技术指导，确保施工人员具备相关操作技能。
（3）准备必要的施工工具、设备和材料，确保施工过程中的顺利进行。
2.安全防护
在进行结构安装工程施工时，安全防护措施至关重要，主要包括但不限于：
（1）设置施工现场警示标志，引导施工人员和他人远离施工区域。 （2）佩戴个人防护用品，如安全帽、安全鞋、防护手套等。
（3）确保施工现场的通风良好，防止有害气体的积聚。
（4）设置临时安全设施，如防护栏杆、安全网等，防止人员坠落。
三、施工流程
1.底部结构安装
底部结构安装是结构安装工程的第一步，主要包括但不限于：
（1）依照施工图纸和规范要求，测量、标注底部结构的位置和高度。
（2）搭设支架或者临时支撑，确保底部结构的稳定。
（3）按照施工图纸要求，进行底部结构的拼装和组装。
2.中部结构安装
中部结构安装是结构安装工程的第二步，主要包括但不限于：
（1）依照施工图纸和规范要求，测量、标注中部结构的位置和高度。
（2）采用适当的吊装设备，进行中部结构的吊装和安装。
（3）进行结构件的固定和连接，确保结构的稳定和牢固。
3.顶部结构安装
顶部结构安装是结构安装工程的最后一步，主要包括但不限于： （1）依照施工图纸和规范要求，测量、标注顶部结构的位置和高度。
（2）采用适当的吊装设备，进行顶部结构的吊装和安装。
（3）进行结构件的固定和连接，确保结构的稳定和牢固。
四、质量控制
在进行结构安装工程施工过程中，质量控制是至关重要的，主要包括但不限于：
钢结构工程培训课件
钢结构工程培训课件
1. 简介
1.1 课程背景
钢结构是现代高层建筑和大跨度建筑的主要结构形式之一，也是国家重点发展的工程建设领域。钢结构工程具有轻质化、高强度、抗震性能优良等特点，被广泛应用于工业厂房、体育馆、展览馆、桥梁等建筑项目。 本课程为钢结构工程学习者提供全面的培训和指导，旨在帮助学习者熟悉钢结构工程的基本知识、设计原理、施工技术等内容。
1.2 课程目标
• 掌握钢结构工程基本概念和术语。
• 理解钢结构工程的设计原理和施工技术。
• 学会使用相关软件进行钢结构工程设计和分析。
• 能够独立完成钢结构工程的设计和施工方案。 2. 钢结构工程概述
2.1 钢结构的定义
钢结构是由钢材组成的结构体系，包括钢柱、钢梁、钢桁架等组成部分。
2.2 钢结构的特点
• 轻质化：相比传统的混凝土结构，钢结构的自重轻，可以减少地基负荷。
• 高强度：钢材具有高强度和优良的韧性，在相同荷载条件下，钢结构的材料用量比混凝土结构少。 • 施工周期短：钢结构的制造和施工速度快，可以缩短工期。
• 可拆装：钢结构可以拆卸和重复使用，具有较好的可持续性。
• 抗震性能好：钢结构的刚度和强度好，对地震力有较好的承载能力。
2.3 钢结构工程的应用领域
• 工业厂房：如汽车制造厂、电子工厂、钢铁厂等。
• 体育馆和展览馆：如体育馆、会展中心等。 • 桥梁和高耸建筑：如大跨度桥梁、摩天大楼等。
3. 钢结构工程的设计原理
3.1 荷载分析
3.1.1 建筑荷载
• 常规荷载：包括建筑自重、活载和雪载等。
• 地震荷载：根据地震区划和建筑的重要性等级确定。 3.1.2 环境荷载
• 温度荷载：考虑钢结构在不同温度下的膨胀和收缩。
• 风荷载：根据地区气象数据确定，考虑风向、风速等因素。
3.2 结构分析
3.2.1 静力分析
• 计算各构件的内力和位移。
• 确定结构的稳定性和刚度。 3.2.2 动力分析
• 分析结构在地震等动力荷载下的反应。
13结构施工图概述
结构施工图概述 (2012-06-14 16:25)
分享到： 0
标签：结构施工图概述 分类：工程识图
（一）结构施工图的内容
1、结构设计说明
是带全局性的文字说明，它包括：选用材料的类型、规格、强度等级，地基情况，施工注意事项，选用标准图集等。
2、结构平面布置图
结构平面布置图是表示房屋中各承重构件总体平面布置的图样。它包括：
(1) 基础平面图；
(2) 楼层结构布置平面图； (3) 屋盖结构平面图。
3、构件详图
构件详图包括：
(1) 梁、柱、板及基础结构详图；
(2) 楼梯结构详图；
(3) 屋架结构详图；
(4) 其他详图，如天窗、雨篷、过梁等。
（二）结构施工图中的有关规定
房屋建筑是由多种材料组成的结合体，目前房屋结构中采用较普遍的是混合结构和钢筋混凝土结构。 国家《建筑结构制图标准》对结构施工图的绘制有明确的规定，现将有关规定介绍如下：
1、常用构件代号
常用构件代号用各构件名称的汉语拼音的第一个字母表示，详见表8。
2、常用钢筋符号
钢筋按其强度和品种分成不同的等级，并用不同的符号表示
1、 一般钢筋图例常用钢筋图例见表9。
4、钢筋的名称
配置在混凝土中的钢筋，按其作用和位置可分为以下几种，如图72所示。
① 受力筋
② 箍筋
③ 架立筋
④ 分布筋
⑤ 构造筋
2、 保护层
（图75 构件中钢筋的名称）
钢筋外缘到构件表面的距离称为钢筋的保护层。其作用是保护钢筋免受锈蚀，提高钢筋与混凝土的粘结力。
6、钢筋的标注
钢筋的直径、根数及相邻钢筋中心距在图样上一般采用引出线方式标注，其标注形式有下面两种：
① 标注钢筋的根数和直径
② 标注钢筋的直径和相邻钢筋中心距
7、钢筋混凝土构件图示方法
为了清楚地表明构件内部的钢筋，可假设混凝土为透明体，这样构件中的钢筋在施工图中便可看见。钢筋在结构图中其长度方向用单根粗实线表示，断面钢筋用圆黑点表示，构件的外形轮廓线用中实线绘制。
施工图讲解课件
施工图讲解课件
一、引言
在建筑工程中，施工图是不可或缺的一部分，它是对工程设计的详细阐述，包括建筑物的结构、电气、给排水、暖通等专业的设计。它不仅是工程实施的基础，也是项目管理和质量控制的重要依据。为了帮助大家更好地理解和应用施工图，我们特地准备了这次讲解课件。
二、施工图概述
我们来了解一下施工图的基本构成。一份完整的施工图包括以下部分：图纸目录、设计说明、建筑平面图、立面图、剖面图、大样图等。这些部分共同构成了施工图的完整信息。
三、图纸目录
图纸目录是施工图的索引，它列出了整套图纸的各个部分，包括图纸的名称、编号和页码。通过查看图纸目录，我们可以快速地找到所需的图纸。
四、设计说明
设计说明是对整个工程设计的概述，它详细介绍了设计的理念、思路和主要技术参数。在设计说明中，我们还可以找到关于建筑材料、施工工艺和其他技术细节的信息。
五、建筑平面图
建筑平面图是施工图中的基础部分，它展示了建筑物的水平剖面，清晰地描绘了各房间的尺寸、门窗的位置和规格。我们还可以在平面图中找到关于地面铺设、墙体厚度和建筑入口的信息。
六、立面图与剖面图
立面图和剖面图分别展示了建筑物的垂直和水平剖面。立面图主要展示了建筑物的外观形象，包括门窗、阳台、屋顶等部分的设计。剖面图则展示了建筑物内部的空间关系，例如楼层高度、楼梯位置和室内设备等。
七、大样图
大样图是对建筑细部的详细图解，包括楼梯、门窗、卫生间等部分的详细构造和尺寸。在大样图中，我们可以找到关于建筑材料、连接方式和其他技术细节的信息。
八、结束语 通过这次讲解课件，我们深入了解了施工图的各个部分及其作用。理解和阅读施工图是每位工程师和项目管理人员的必备技能。希望大家能够通过这次讲解，对施工图有更深入的理解和应用。
建筑施工图讲解
建筑施工图是建筑设计和施工过程中的重要组成部分，它详细描述了建筑物的平面、立面、剖面以及各个重要节点的详细构造。它们包括了建筑物的各个部分的详细尺寸、材料、色彩和施工要求等。接下来，我们将对建筑施工图进行深入的讲解。
钢结构识图课件
钢结构识图课件
一、引言
随着现代建筑工程的快速发展，钢结构在建筑行业中得到了广泛的应用。作为建筑从业者，掌握钢结构识图的能力已经成为必备的技能。本篇文章将介绍一些关于钢结构识图的基本知识和技巧。
二、钢结构的基本概念
钢结构是由钢制材料组成的结构形式，主要包括钢柱、钢梁、钢平台和钢屋盖等部分。钢结构的优点在于其强度高、自重轻、构造严谨且安装方便，因此在现代建筑中得到广泛应用。
三、钢结构识图的基本知识
1、图纸目录：了解图纸目录，掌握各图纸的名称和编号，以便在后续的识图中正确找到所需的图纸。
2、钢结构施工图：钢结构施工图主要包括钢柱、钢梁、钢平台和钢屋盖等部分的施工详图，以及相应的安装节点大样图。
3、节点大样图：节点大样图是钢结构中各部件连接方式的详细表示，对于理解钢结构整体构造和安装至关重要。 4、材料表：材料表列出了钢结构中使用的各种材料的规格、数量和使用部位，对于了解钢结构的质量控制和成本核算非常重要。
四、钢结构识图的技巧和方法
1、掌握基本符号：在识图过程中，需要了解并掌握一些常用的符号和标注方法，例如材料型号、规格、尺寸等。
2、理解构造原理：在理解了基本符号之后，需要逐步掌握钢结构的构造原理，例如钢柱与钢梁的连接方式、钢平台的支撑体系等。
3、学会查找相关资料：在遇到问题时，要学会查找相关的设计规范、施工手册和标准图集等资料，以便更好地理解图纸内容。
4、实践操作：通过参与实际工程项目的施工和管理，将理论知识运用到实践中去，不断提高自己的识图技能。
五、总结
钢结构识图是建筑行业从业者必备的技能之一。通过掌握基本概念和知识，以及运用一些技巧和方法，我们可以更好地理解和应用钢结构施工图纸。实践操作也是提高自己技能水平的重要途径。希望本篇文章能对大家有所帮助，让我们一起努力提高自己的专业水平。 机械识图是机械工程领域的一项基本技能，对于从事机械工程、维修、设计等相关行业的人来说，掌握机械识图能力是必不可少的。本培训课件旨在帮助学员提高机械识图能力，通过讲解基本理论和实践应用，使学员能够熟练掌握机械识图的基本知识和技能。
第9章 结构施工图
第9章 结构施工图
9.1 概述
9.1.1 结构施工图简介
在房屋建筑中，结构的作用是承受重力和传递荷载。一般情况下，外力作用在楼板上，由楼板将荷载传递给墙或梁，由梁传给柱，再由柱或墙传递给基础，最后由基础传递给地基，如图9-1。
图9-1 荷载的传递过程
建筑结构按照主要承重构件所采用的材料不同，一般可分为钢结构、木结构、砖混结构和钢筋混凝土结构四大类。我国现在最常用的是砖混结构和钢筋混凝土结构。本章以砖混结构（又叫混合结构）和钢筋混凝土结构为例，介绍结构施工图的阅读方法。
混合结构房屋的结构形式一般是条形基础，墙体、柱由砖砌筑而成，楼板、屋面板、过梁、雨篷、楼梯等由钢筋混凝土制成。图9-2为混合结构示意图。钢筋混凝土结构形式一般是独立基础、柱、楼板、屋面板、过梁、雨篷、楼梯等均由钢筋混凝土制成。图9-12为钢筋混凝土结构示意图。
图9-2 混合结构示意图
结构施工图表明结构设计内容和各工种（建筑、给水排水、采暖通风、电气等）对结构的要求。主要反映承重构件的布置情况，构件类型、材料质量、尺寸大小及制作安装方法。
钢筋混凝土屋面板钢筋混凝土梁钢筋混凝土梁垫钢筋混凝土梁垫钢筋混凝土梁条形基础(或柱基础)砖墙或柱钢筋混凝土楼板防潮层荷载墙基础楼板9.1.2 结构施工图的主要内容
1. 结构设计说明
根据工程的复杂程度，结构设计说明的内容有多有少，但一般均包括五个方面的内容：
(1) 主要设计依据：阐明上级机关（政府）的批文，国家有关的标准、规范等。
(2) 自然条件：自然条件包括地质勘探资料，地震设防裂度，风、雪荷载等。
(3) 施工要求和施工注意事项。
(4) 对材料的质量要求。
(5) 合理使用年限。
2. 结构布置平面图及构造详图
结构布置平面图同建筑平面图一样，属于全局性的图纸，主要内容包括：
建筑结构施工图的识读
第3章建筑结构施工图的识读
能力要求：通过本章的学习，熟悉基础平面图、楼层结构平面图的图示方法和要求及平面整体表示方法的制图规则。
3.1概述
房屋的结构施工图是根据房屋建筑中的承重构件进行结构设计后画出的图样。结构设计时要根据建筑要求选择结构类型，并进行合理布置，再通过力学计算确定构件的断面形状、大小、材料及构造等。结构施工图必须与建筑施工图密切配合，它们之间不能产生矛盾。
结构施工图与建筑施工图一样，是施工的依据，主要用于放灰线、挖基槽、基础施工、支承模板、配钢筋、浇灌混凝土等施工过程，也是计算工程量、编制预算和施工进度计划的依据。
1.房屋结构的分类
常见的房屋结构按承重构件的材料可分为：
(1) 混合结构—墙用砖砌筑，梁、楼板和屋面都是钢筋混凝土构件。
(2) 钢筋混凝土结构—柱、梁、楼板和屋面都是钢筋混凝土构件。
(3) 砖木结构—墙用砖砌筑，梁、楼板和屋架都用木料制成。
(4）钢结构—承重构件全部为钢材。
(5）木结构—承重构件全部为木料。
目前我国建造的住宅、办公楼、学校的教学
楼、集体宿舍等民用建筑，都广泛采用混合结构。
在房屋建筑结构中，结构的作用递给基础，最后由基础传递给地基。如图3一1
所示。
2．结构施工图通常应包括的内容
结构设计总说明（对于较小的房屋一般不必单
独编写），基础平面图及基础详图，楼层结构平面
图，屋面结构平面图，结构构件（例如梁、板、柱、楼
梯、屋架等）详图。
根据建筑各方面的要求，进行结构造型和构件布置，再通过力学计算，决定房屋各承重构件（如图3一z）的材料、形状、大小以及内部构造等等，井将设计结果绘成图样，以指导施工，这种图样称为结构施工图，简称“结施”。
图3一2钢筋混凝土结构示意图
建筑施工图培训(从事建筑初学者) 精品
第8章 建筑施工图
8.1 概述
8.1.1 房屋的类型及组成
1．房屋的类型（按使用功能分）
(1) 民用建筑 民用建筑又分为居住建筑和公共建筑。住宅、宿舍等称为居住建筑；办公楼、学校、医院、车站、旅馆、影剧院等称为公共建筑。
(2) 工业建筑 如工业厂房、仓库、动力站等。
(3) 农业建筑 如畜禽饲养场、水产养殖场和农产品仓库等。
2．房屋的组成
除单层工业厂房外，各种不同功能的房屋，一般都由基础、墙（柱）、地面楼面、屋面、楼梯和门窗六大部分组成。如图8-1。
图8-1 学生宿舍示意图
(1) 基础。基础位于墙或柱的下部，属于承重构件，起承重作用，并将全部荷重传递给地基。
(2) 墙或柱。墙和柱都是将荷载传递给基础的承重构件。墙还起围成房屋空间和内水平
分隔的作用。按受力情况可分为承重墙和非承重墙，按位置可分为内墙和外墙，按方向可分为纵墙和横墙，常把两端的横墙称为山墙。
(3) 地面楼面。楼面又叫楼板层，是画分房屋内部空间的水平构件，具有承重、竖向分
隔和水平支撑的作用，并将楼板层上的荷载传递给墙（梁）或柱。 散水地面基础窗落水管楼面门墙窗台架空层窗檐天沟屋面
(4) 屋面。一般是指屋顶部分。屋面是建筑物顶部承重构件，主要作用是承重、保温隔热和防水排水。它承受着房屋顶部包括自重在内的全部荷载，并将这些荷载传递给墙（梁）或柱。
(5) 楼梯。楼梯是各楼层之间垂直交通设施，为上下楼层用。
(6) 门窗。门和窗均为非承重的建筑配件。门的主要功能是交通和分隔房间，窗的主要功
能则是通风和采光，同时还具有分隔和围护的作用。
我国现阶段民用建筑常采用两种结构形式，即砖混结构和钢筋混凝土结构。厂房和高层建筑常采用钢筋混凝土结构。除以上六大部分外，根据使用功能不同，还设有阳台、雨篷、勒脚、散水、明沟等。
