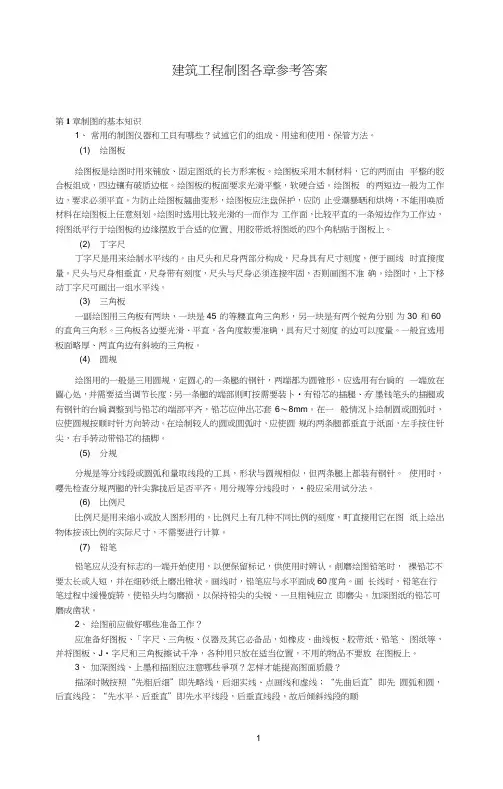

建筑工程制图各章参考答案
第1章制图的基本知识
1、 常用的制图仪器和工貝有哪些？试述它们的组成、用途和使用、保管方法。
(1) 绘图板
绘图板是绘图时用來铺放、固定图纸的长方形案板。绘图板采用木制材料，它的两而由 平整的胶合板组成，四边镶有破质边框。绘图板的板面要求光滑平整，软硬合适。绘图板 的两短边一般为工作边，要求必须平直。为防止绘图板翘曲变形，绘图板应注盘保护，应防 止受潮暴晒和烘烤，不能用唤质材料在绘图板上任意刻划。绘图时选用比较光滑的一而作为 工作面，比较平直的一条短边作为工作边，将图纸平行于绘图板的边缘摆放于合适的位置, 用胶带纸将图纸的四个角粘贴于图板上。
(2) 丁字尺
丁字尺是用来绘制水平线的。由尺头和尺身两部分构成，尺身具有尺寸刻度，便于画线 时直接度量。尺头与尺身相垂直，尺身带有刻度，尺头与尺身必须连接牢固，否则画图不准 确。绘图时，上下移动丁字尺可画出一组水平线。
(3) 三角板
一副绘图用三角板有两块，一块是45°的等腰直角三角形，另一块是有两个锐角分别 为30°和60°的直角三角形。三角板各边要光滑、平直，各角度数要准确，具有尺寸刻度 的边可以度量。一般宜选用板面略厚、两直角边有斜坡的三角板。
(4) 圆规
绘图用的一般是三用圆规，定圆心的一条腿的钢针，两端都为圆锥形，应选用有台肩的 一端放在圖心处，并需要适当调节长度；另一条腿的端部则町按需要装卜•有铅芯的插腿、有 墨钱笔头的插腿或有钢针的台肩调整到与铅芯的端部平齐，铅芯应伸出芯套6〜8mm。在一 般情况卜绘制圆或圆弧时，应使圆规按顺时针方向转动。在绘制较人的圆或圆弧时，应使圆 规的两条腿都垂直于纸面，左手按住针尖，右手转动带铅芯的插脚。
(5) 分规
分规是等分线段或圆弧和量取线段的工具，形状与圆规相似，但两条腿上都装有钢针。 使用时，嘤先检查分规两腿的针尖靠拢后足否平齐。用分规等分线段时，•般应采用试分法。

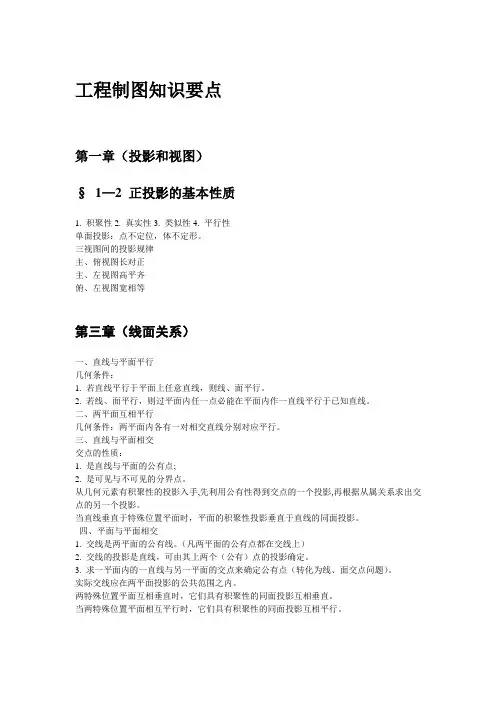

工程制图要点
工程制图知识要点
第一章（投影和视图）
§ 1—2 正投影的基本性质
1. 积聚性2. 真实性3. 类似性4. 平行性
单面投影：点不定位，体不定形。
三视图间的投影规律
主、俯视图长对正
主、左视图高平齐
俯、左视图宽相等
第三章（线面关系）
一、直线与平面平行
几何条件：
1. 若直线平行于平面上任意直线，则线、面平行。
2. 若线、面平行，则过平面内任一点必能在平面内作一直线平行于已知直线。
二、两平面互相平行
几何条件：两平面内各有一对相交直线分别对应平行。
三、直线与平面相交
交点的性质：
1. 是直线与平面的公有点;
2. 是可见与不可见的分界点。
从几何元素有积聚性的投影入手,先利用公有性得到交点的一个投影,再根据从属关系求出交点的另一个投影。
当直线垂直于特殊位置平面时，平面的积聚性投影垂直于直线的同面投影。
四、平面与平面相交
1. 交线是两平面的公有线。（凡两平面的公有点都在交线上）
2. 交线的投影是直线，可由其上两个（公有）点的投影确定。
3. 求一平面内的一直线与另一平面的交点来确定公有点（转化为线、面交点问题）。
实际交线应在两平面投影的公共范围之内。
两特殊位置平面互相垂直时，它们具有积聚性的同面投影互相垂直。
当两特殊位置平面相互平行时，它们具有积聚性的同面投影互相平行。
第四章（换面法）
一、新投影面的选择原则
1. 新投影面必须对空间物体处于最有利的解题位置。（平行于新的投影面、垂直于新的投影面）
2. 新投影面必须垂直于某一保留的原投影面，以构成一个相互垂直的两投影面的新体系。
二、新旧投影之间的关系一般规律：
1）点的新投影和保留旧投影的连线垂直于新轴。
2）点的新投影到新轴的距离等于点的旧投影到旧轴的距离。
三、作图规律：
由点的不变投影向新投影轴作垂线，并在垂线上量取一段距离，使这段距离等于被代替的投影到原投影轴的距离。
四、换面法的六个基本问题

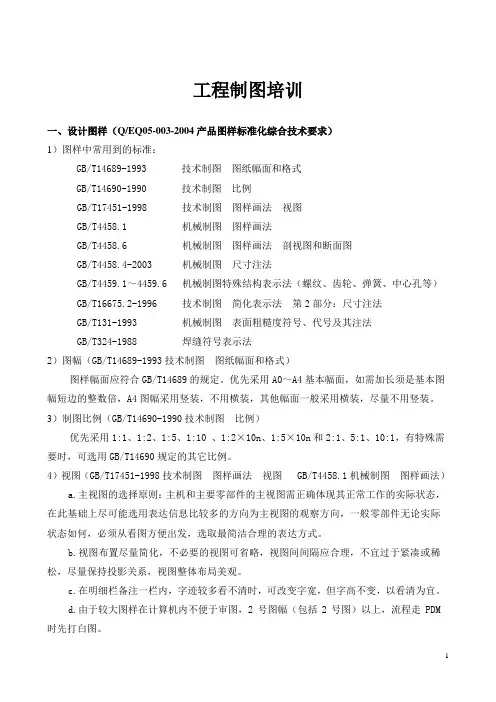

工程制图培训课件
1 工程制图培训
一、设计图样（Q/EQ05-003-2004产品图样标准化综合技术要求）
1）图样中常用到的标准：
GB/T14689-1993 技术制图 图纸幅面和格式
GB/T14690-1990 技术制图 比例
GB/T17451-1998 技术制图 图样画法 视图
GB/T4458.1 机械制图 图样画法
GB/T4458.6 机械制图 图样画法 剖视图和断面图
GB/T4458.4-2003 机械制图 尺寸注法
GB/T4459.1～4459.6 机械制图特殊结构表示法（螺纹、齿轮、弹簧、中心孔等）
GB/T16675.2-1996 技术制图 简化表示法 第2部分：尺寸注法
GB/T131-1993 机械制图 表面粗糙度符号、代号及其注法
GB/T324-1988 焊缝符号表示法
2）图幅（GB/T14689-1993技术制图 图纸幅面和格式）
图样幅面应符合GB/T14689的规定。优先采用A0～A4基本幅面，如需加长须是基本图幅短边的整数倍，A4图幅采用竖装，不用横装，其他幅面一般采用横装，尽量不用竖装。
3）制图比例（GB/T14690-1990技术制图 比例）
优先采用1:1、1:2、1:5、1:10 、1:2×10n、1:5×10n和2:1、5:1、10:1，有特殊需要时，可选用GB/T14690规定的其它比例。
4）视图（GB/T17451-1998技术制图 图样画法 视图 GB/T4458.1机械制图 图样画法）
a.主视图的选择原则：主机和主要零部件的主视图需正确体现其正常工作的实际状态，在此基础上尽可能选用表达信息比较多的方向为主视图的观察方向，一般零部件无论实际状态如何，必须从看图方便出发，选取最简洁合理的表达方式。
工程设计制图规范
1 设计公司
设计制图规范
1． 总 则
1．1、 目的
1．1．1规范化--有效提高装饰设计的工作质量；
1．1．2标准化--提高装饰设计的工作效率；
1．1．3网络化--便于网络上规范化管理和成果的共享。
1．2、 适用范围
1．2．1本规范适用于我公司所有工程项目的工程制图和CAD制图。
1．2．2本规范所指施工图纸为：平面图、顶面图、立面图、构造结点图、配套装置家具图及水工电工改造图等。
1．3、 工作风格
1．3．1本规范为公司绘图表达的风格的统一，不提倡个人绘图表达风格。工程制图严格遵照国家有关建筑制图规范制图，制图的表达应清晰、完整、所有图面的表达方式均保持一致。
1．4、依据
1．4．1本规范的基本依据是GB/T50001-----2001《房屋建筑制图统一标准》，如有相驳之处，则以GB/T50001-----2001《房屋建筑制图统一标准》为准。
2．图纸排序
2．1 施工图编排顺序：
1、 图封面
2、 设计说明
3、 图纸目录
4、 装饰施工图（平面图、顶面图、立面图、剖面图、构造节点图、详图）
5、 电气点位图
6、 给水平面改造施工图，排水平面改造施工图
3．字 体
3．1 图纸字体：
3．1．1文字标注均为仿宋体，图名标注文字高度为：2.5mm—3.0mm，所用装饰材料及施工要点均要标示明确，图名标注下划线分别为0.38mm粗实线与0.05mm细实线。说明文字一般应位于图面右侧。
3．1．2尺寸标注数字为黑体。
4．图式
4．1图纸幅面 ：
图纸图幅以A3图纸为主。
4．2图纸尺寸规格 （表2） 2 图纸种类 图纸宽度（mm） 图纸高度(mm) 备 注
A0 1189 841
A1 841 594
A2 594 420
A3 420 297
A4 297 210 主要用于目录、变更、修改等
AutoCAD工程制图规范(整理)
上海第二工业大学 机电工程学院
AutoCAD·工程图样规范
声 明
本手册内容若有变动，恕不另行通知。本手册例子中所用的公司、人名和数据若非特别声明，均属虚构。未得到制作方的书面许可，不得为任何目的、以任何形式或手段（电子的或机械的）复制或传播手册的任何部分。
本文档所涉及的内容适应如下环境：
AutoCAD R2004/AutoCAD R2006/AutoCAD R2008
本手册提及的其他产品和公司名称均可能是各自所有者的商标。
Printed in Shanghai, China
文档编号：AutoCAD-Manual-01 目录
目录i
第1章. 工程制图国家标准2
1.1 投影视角2
1.2 绘图单位2
1.3 图纸图幅2
1.4 绘图比例3
1.5 绘图线条3
1.6 字体3
第2章. AutoCAD工程图样的要求4
2.1 基本要求4
2.2 细化要求4
2.2.1基本内容4
2.2.2具体要求4
第3章. AutoCAD中工程制图国家标准的应用5
3.1 AutoCAD字库文件的应用5
3.2 AutoCAD模板文件的应用6
3.2.1模板文件6
3.2.2模板文件中的图层设置6
3.2.3尺寸标注的注意事项6
3.3 AutoCAD“打印样式”文件的使用7
第4章. 附录7
4.1 标题栏7
4.2 附件列表7 第1章. 工程制图国家标准
在绘制工程图时，有一点必须注意，绘制出来的工程图，必须符合我国国家标准中对工程制图的要求。这样。绘制出来的工程图，才能符合中国的国情，在行业中，起到技术交流的目的。
在工程制图国家标准中，比较重要的是以下项：
投影视角
绘图单位
图纸图框
绘图比例
绘图线条
字体
1.1 投影视角
工程制图中，常用的投影方法有两种：
第一角投影
第三角投影
我国的制图标准要求采用的是第一角投影方法。中国台湾和西方国家，大部分采用的是第三角投影方法。
工程图识图培训课件
工程图识图
今天我们将学习的内容分两部分：
第一部分：初步认识工程图
1我们国家的工程图绘制标准
工程图的作用
2，工程图框的认只
3，工程图识图的步骤
4，工程图视角及线条的认识
5，工程图中常用的视图
三视图
剖视图
断裂视图
局部放大视图
第二部分：工程图面中具体要求的认识
6，工程图中尺寸标示的认识
7，工程图中形位公差的认识
8，表面粗糙度的认识
9，各种螺纹的认识
螺纹的度量单位
螺纹的定义及分类
普通螺纹直径公差带的位置和大小
普通螺纹选用公差带
梯形螺纹选用公差带（中径）
我国常用螺纹的标记示例
螺纹相关参数的查询
10，标准公差
第一部分 初步认识工程图
1.我们国家的工程图绘制标准
各方面都有详细的标准，我们了解一下就行了。
工程图的作用
工程图是表达设计者设计意图的重要方法，是零件加工制造、装配的依据，工程图被誉为“工程技术界语言”，如果你不识工程图，相当于你听不懂与你交流的人语言，接下来你的工作将无法开展。
如果你对工程图的具体要求不完全懂，理解模棱两可，靠猜来展开工作，那你的工作质量要打个大大的问号，这样下去早晚会给公司造成损失，最终你的收入也会受损失，严重的话你的工作还会不保。所以我们在坐的各位，一定要重视对工程图的认识。
2，工程图框的认识
工程图图幅
工程图的图幅有A0,A1,A2,A3,A4共5种。具体采用哪种，根据零件的大小来选用。
工程图图框
工程图图框分为横框和竖框，具体采用哪种，根据所画零件的形状来选用。
下图这张是我们公司的最新的一份工程图，我们来看看各部分的功能
认识工程图框.pdf
图框的认识
图框最外围的是工程图的坐标，由字母和数字组成，一般从右向左看，例如：A3图区尺寸和。
图框的右下角一般有：
1、工程图的投影视角，分为第一视角和第三视角（如何区分及它前的不同点，后面专门讲）
工程制图 第五章5-4
§5-4 读组合体视图的方法
根据组合体视图想象出组合体空间形状的过程称为组合体读图（简称读图）。 绘图与读图是相辅相成的，绘图是将物体的空间形状用正投影法表示成平面图形（视图）；读图则是运用正投影的特征，根据平面图形（视图）想象出物体的空间形状和结构。
一、读图的要点
1. 读图时要将几个视图联系起来读
在没有标注尺寸的情况下，一般一个视图不能确定物体的空间形状（图5-18）。有时选择不当，两个视图也不能确定物体的空间形状（图5-19）。因此在读图时，必须把所给视图全都注意到并把它们联系起来进行分析。
图5-18 一个视图不能确定物体的空间形状
图5-19 选择不当两个视图也不能确定物体的空间形状
2. 读图时要从反映形状特征较多的视图看起
将物体形状特征反映最充分的那个视图称为特征视图，如图5-18中的俯视图，图5-20的左视图。找到特征视图，再配合其它视图，就能较快地认清物体形状。但组成物体各形体的形状特征，不一定全集中在一个视图上，如图5-20所示支架，它由四个形体叠加而成，主视图反映形体I、Ⅳ的特征，俯视图反映形体Ⅲ的特征，左视图反映形体Ⅱ的特征，因此读该图应从主视图看起。
图5-20 分析特征视图
3. 读图时要认真分析形体间相邻表面的相互位置。
视图中的图线（粗实线或细虚线）有三种含义：
1) 是物体上某一表面（平面或曲面）投影的积聚，如图5-21a中的图线1。
2) 是物体上两个表面交线的投影，如图5-21a中的图线2。
3) 是物体上曲表面的外形轮廓线的投影，如图5-21a中的图线3。
图5-21 视图中图线、线框的含义
视图中的封闭线框有两种含义：
1) 表示一个简单形体的投影，如图5-21b中的线框1、A、B。
2) 表示物体某个表面（平面、曲面或平面与曲面相切的组合面）的投影，如图5-21b中的线框2、3、4。
视图中相邻两个封闭线框有三种含义：
1) 物体上相邻两形体的投影。
工程图识图培训课件 2
第 1 页 共 20 页 工程图识图
今天我们将学习的内容分两部分:
第一部分：初步认识工程图
1我们国家的工程图绘制标准
1。1工程图的作用
2，工程图框的认只
3，工程图识图的步骤
4，工程图视角及线条的认识
5，工程图中常用的视图
5.1三视图
5。2剖视图
5。3断裂视图
5。4局部放大视图
第二部分:工程图面中具体要求的认识
6,工程图中尺寸标示的认识
7，工程图中形位公差的认识
8，表面粗糙度的认识
9，各种螺纹的认识
9。1螺纹的度量单位
9.2螺纹的定义及分类
9。3普通螺纹直径公差带的位置和大小
9.4普通螺纹选用公差带
9。5梯形螺纹选用公差带(中径）
9.6我国常用螺纹的标记示例
9。7螺纹相关参数的查询
10,标准公差
第 2 页 共 20 页
第一部分 初步认识工程图
1.我们国家的工程图绘制标准
各方面都有详细的标准，我们了解一下就行了.
1。1工程图的作用
工程图是表达设计者设计意图的重要方法，是零件加工制造、装配的依据，工程图被誉为“工程技术界语言”,如果你不识工程图，相当于你听不懂与你交流的人语言，接下来你的工作将无法开展。
如果你对工程图的具体要求不完全懂，理解模棱两可，靠猜来展开工作，那你的工作质量要打个大大的问号，这样下去早晚会给公司造成损失，最终你的收入也会受损失，严重的话你的工作还会不保.所以我们在坐的各位，一定要重视对工程图的认识。
2,工程图框的认识
2.1 工程图图幅
工程图的图幅有A0,A1,A2，A3,A4共5种。具体采用哪种，根据零件的大小来选用。
2。2工程图图框
工程图图框分为横框和竖框，具体采用哪种,根据所画零件的形状来选用。
下图这张是我们公司的最新的一份工程图，我们来看看各部分的功能 第 3 页 共 20 页
工程制图规范与操作手册
工程制图规范与操作手册
第1章 工程制图基本知识 ............................................................................................................. 5
1.1 图纸的规格与类型 ........................................................................................................... 5
1.1.1 图纸规格 ....................................................................................................................... 5
1.1.2 图纸类型 ....................................................................................................................... 5
1.2 制图符号及标准 ............................................................................................................... 5
1.2.1 图线 ............................................................................................................................... 5
1.2.2 剖面符号 ....................................................................................................................... 5
工程制图课程讲义 (2)
工程制图课程
- 1 - 第一章绪论:
一.学习工程制图的意义:
人类文明的重要标志之一是语言的发明,人们很早就学会了通过语言进行交流。当你去不同的国家或民族时,如果不懂当地的语言,就难以进行沟通和交流。相同道理,艺术设计界也有自身独有的“内部语言”,这种语言就是制图和透视。学会了这两种语言,在设计过程中,就可以将设计概念明确清楚地表达出来。说得通俗些,学会了这两种语言的人,就拿到了艺术设计界的“入场券”。工程图样是“工程技术人界的共同语言”,是用来表达设计意图,交流技术思想的重要工具,也是用来指导生产、施工、管理等技术工作的重要技术文件。
无论是建筑设计还是室内设计一般要经过两个阶段:一是方案设计阶段,一个是施工图阶段。在方案设计阶段中, 要画方案图和效果图。方案确定后,就要根据确定的方案绘制施工图,并以此作为指导施工和编制工程预算的依据。
方案图特别是施工图是设计师的技术语言。必须繁简得当,表达准确,清晰易懂。否则,施工人员就要猜测,或不停地询问设计人员。在这种情况下,施工很容易“走样”,设计意图也很难全面准确地体现出来。这种情况很像讲话:如果大家都讲普通话,交流起来就很方便；如果各操一套方言,不但很难听懂,甚至会引起误解,给工作带来意想不到的麻烦。
二.学习工程制图的目的:
1. 培养学生读图和制图的能力
2. 培养学生的空间想象力,即从二维的平面图形想象出三维的立体形态
3. 培养学生认真细致、一丝不苟的工作作风。
三.学习工程制图的方法:
1.由于制图的理论比较抽象,系统性较强,对于初学者是全新的概念,不易接受,所以必须加强实践,边学习边练习,认真完成每一个由简至繁的绘图作业。
2.努力培养空间想象力,这是制图的一个难点,因为在以后的设计中,需要经常不断地将头脑中想象的图形落实到图纸上,或由图纸上的图样想象出空间应是什么样。
3.工程图样是用于指导施工的,所以从一开始就要严格按照国家标准和有关规定正确地绘制工程图样,养成一丝不苟,认真负责的工作态度。
