网络拓扑建模与仿真是计算机网络领域的重要研究方向之一，它通过建立网络拓扑模型和进行仿真实验，帮助人们理解和优化计算机网络的性能。本文将详细介绍网络拓扑建模与仿真的概念、步骤以及一些常用的方法和工具。
一、概念解释
网络拓扑建模与仿真，顾名思义就是根据实际的计算机网络环境，通过建立相应的拓扑模型，并在模型上进行各种实验和仿真，以研究和评估网络的性能、安全性、可靠性等因素。拓扑模型是对计算机网络中各个节点和连接关系的抽象描述，它可以是一个简单的逻辑图，也可以是一个复杂的三维模型。
二、网络拓扑建模与仿真的步骤
1. 确定研究目标：首先需要明确研究的目标，比如分析网络的带宽利用率、评估网络的安全性等。明确目标有助于确定需要建立的拓扑模型和进行的仿真实验。
2. 收集网络信息：通过收集网络拓扑图、设备配置信息等来获取计算机网络的详细信息。这些信息对于建立准确的拓扑模型至关重要。
3. 构建拓扑模型：根据收集到的网络信息，可以使用拓扑建模软件或者编程语言来构建网络拓扑模型。模型的复杂程度可以根据研究目标的不同进行调整。
4. 设定实验参数：在进行仿真实验之前，需要设定一些实验参数，比如节点之间的传输速率、链路质量、数据包大小等。这些参数决定了实验的条件和结果。
5. 执行仿真实验：按照设定的参数，进行网络拓扑模型的仿真实验。可以使用仿真软件或者自己编写代码来实现。
6. 收集实验数据：仿真实验完成后，需要收集实验数据并进行分析。实验数据可以包括网络的性能指标、传输时延、丢包率等。 7. 评估和优化：根据实验数据，对网络的性能进行评估并提出优化策略。比如调整链路带宽分配、增加网络节点等措施。
三、常用的网络拓扑建模与仿真方法和工具
1. 静态建模方法：静态建模方法主要基于已有的网络信息和配置数据，通过建立逻辑图或者数据结构来描述网络拓扑。常用的工具有Microsoft Visio、Dia等。
认识网络、几种常用的网络拓扑图
认识⽹络、⼏种常⽤的⽹络拓扑图
交换协议：
VLAN技术：虚拟局域⽹
STP技术：⽣成树协议
VRRP技术：虚拟路由冗余协议
VPN：虚拟专⽤⽹络
名词解释
路由协议：http、HTTPS、tcp、ip
静态路由配置OSPF协议
RIP协议
ACL访问控制
什么是⽹络？
简单点说：就是两台设备相互连通就能称为⽹络。
我们构建⽹络的⽬的：就是为了相互之间能够通信，⽽通信的⽬的就是为了传达信息。
（信息传达和信息接收的安全性。）
⽹络：被称为计算机⽹络，它是计算机技术和通信技术相结合的产物。
节点：这⾥的节点就是⼀个个的机房以及机房⾥⾯的设备（路由器、交换机、防⽕墙、PC…）
链路：就是有线和⽆线，有线：⽹络、光纤、电缆等等…
基于⽹络的应⽤有哪些？
我们平时经常⽤的APP，QQ，微信，游戏，办公应⽤都是基于⽹络的应⽤。
⽹络的作⽤：是实现信息数据的交互。
企业⽹络的作⽤？
企业⽹络是企业业务的⽀撑平台，是企业的信息中枢。
⽹络的⽣命周期？
⽹络的⽬标是为我们的企业⽬标和企业业务⽀撑去做的。
第⼀步：规划
组织策略：考虑公司的组织架构，就是公司有哪些部门。
业务策略：就是公司当前的业务以及公司未来需要发展的业务。⽐如教育⾏业，物流⾏业等等。
财务决策：公司的财务情况，能拿多少钱出来，预算是多少。…
简要的⽹络设计⽅案。
设计：根据业务需求客户需要规划出⽹络拓扑图。
需求分析：就是根据组织策略，来考虑不同部门的⽹络配置情况。
项⽬计划：考虑项⽬进度（开始时间、完成时间）、成本多少、质量达到什么标准。
设备选购：需要购买哪些设备。CPU 内存，吞吐量够不够，⽀持哪些协议，带机数量
不同的接⼊，他们的流量是不⼀样的。…
详细设计的⽹络⽅案
满⾜企业⽤户现阶段技术和业务上的需求。实施：根据需求规划⽹络
新建⽹络：根据详细设计⽅案，直接进⾏落实。
主要点：验证/测试整个⽹络是否满⾜企业在业务和技术上需求。
对现有⽹络的改造：割接
运营：
保障企业⽹络业务能够持续、健康的运作。
主要是对设备/系统运⾏进⾏主动监控。CPU 内存 带宽 链路带宽⽐例。
02PON网络拓朴图--操作手册
案卷号
日期
江苏电信管线GIS资源系统
自动生成拓朴图模块
02．PON网络拓朴图功能
操作手册
作 者： 王斐
完成日期： 2010-5-20
签 收 人：
签收日期：
修改情况记录：
版本号 修改批准人 修改人 安装日期 签收人
2.3.24a 2010-5-20
目 录
1. 引言........................................................................................................................................... 1
1.1. 编写目的 .................................................................................................................... 1
1.2. 背景 ............................................................................................................................ 1
1.3. 参考资料 .................................................................................................................... 1
生成树协议的工作原理
1 生成树协议的工作原理

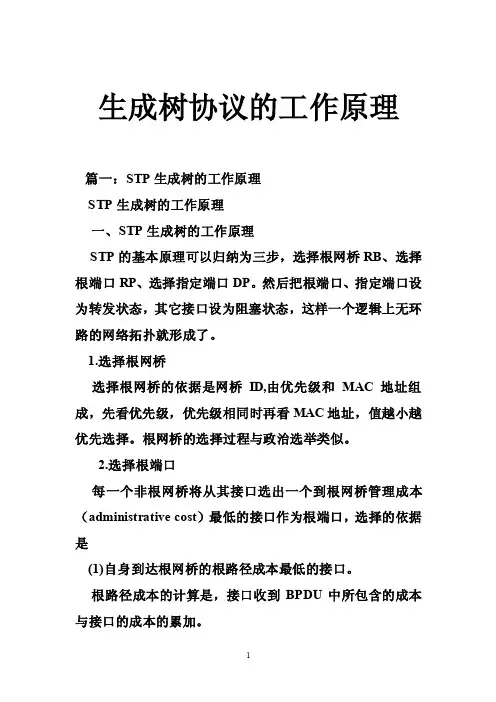

篇一：STP生成树的工作原理 STP生成树的工作原理 一、STP生成树的工作原理 STP的基本原理可以归纳为三步，选择根网桥RB、选择根端口RP、选择指定端口DP。然后把根端口、指定端口设为转发状态，其它接口设为阻塞状态，这样一个逻辑上无环路的网络拓扑就形成了。 1.选择根网桥 选择根网桥的依据是网桥ID,由优先级和MAC地址组成，先看优先级，优先级相同时再看MAC地址，值越小越优先选择。根网桥的选择过程与政治选举类似。 2.选择根端口 每一个非根网桥将从其接口选出一个到根网桥管理成本（administrative cost）最低的接口作为根端口，选择的依据是 (1)自身到达根网桥的根路径成本最低的接口。 根路径成本的计算是，接口收到BPDU中所包含的成本与接口的成本的累加。
2 (2)直连网桥ID最小 (3)端口ID最小 3.选择指定端口 当一个网段中有多个网桥时，这些网桥会将他们到根网桥的管理成本都通告出去，其中具有最低管理成本的网桥将作为指定（designated）网桥。指定网桥中发送最低管理成本的BPDU的接口是该网段中的指定端口。在每段链路上，选择一个指定端口，选择的依据是： (1)发送最低根路径成本的BPDU的接口 (2)所在网桥ID最小 (3)端口ID最小 总结： 选举根端口， 比较接收的BPDU 选举指定端口，比较发送的BPDU 二、STP拓扑稳定后，所以工作中的交换机接口都将处于转发或阻塞状态，生成树的工作过程如下： (1)根交换机创建成本为0的Hello BPDU，并向其所有接口转发出去 (2)邻接的非根网桥将接收的hello数据包中的成本加上接收端口的成本后，从指定端口转发出去。 (3)每经过一个hello时间周期根网桥重复步骤(1)，非根网桥重复步骤(2)，直到网络拓扑发生变化。
3 总结一下： STP拓扑稳定后，根网桥通过每2s的hello时间创建和发送helloBPDU,非根网桥通过根端口接收BPDU,并且从从指定端口转发改变后的BPDU。各交换机通过接收到得的BPDU 消息，来保持各端口状态的有效，直到拓扑发生变化。 三、网络对变化时生成树的状态 运行生成树协议的交换机上的端口，总是处于下面四个状态中的一个。在正常操作 期间，端口处于转发或阻塞状态。当设备识别网络拓扑结构变化时，交换机自动进行状态转换，在这期间端口暂时处于监听和学习状态。 （1）禁用Disabled:（为了管理目的或者因为发生故障将端口关闭） （2）阻塞Blocking：所有端口以阻塞状态启动以防止回路。由生成树确定哪个端口转换到转发状态，处于阻塞状态的端口不转发数据,但可接受BPDU （3）监听Listening：如果一个端口可以成为一个根端口或者指定端口，那么它就转入监听状态。不发送接收数据，接收并发送bpdu，不进行地址学习 （临时状态）。 （4）学习Learning：不接收或转发数据，接收并发送bpdu，开始地址学习MAC地址表（临时状态）。 （5）转发Forwarding：端口能转送和接受数据。 四、配置STP
简述stp的工作原理
1 / 3 简述stp的工作原理

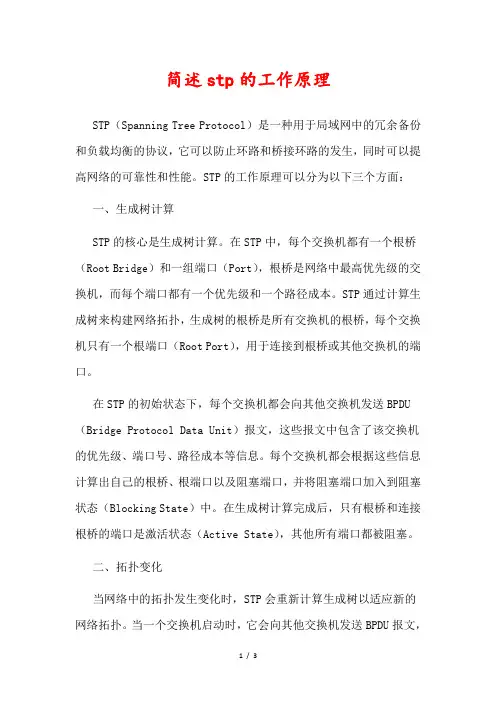

STP（Spanning Tree Protocol）是一种用于局域网中的冗余备份和负载均衡的协议，它可以防止环路和桥接环路的发生，同时可以提高网络的可靠性和性能。STP的工作原理可以分为以下三个方面：
一、生成树计算
STP的核心是生成树计算。在STP中，每个交换机都有一个根桥（Root Bridge）和一组端口（Port），根桥是网络中最高优先级的交换机，而每个端口都有一个优先级和一个路径成本。STP通过计算生成树来构建网络拓扑，生成树的根桥是所有交换机的根桥，每个交换机只有一个根端口（Root Port），用于连接到根桥或其他交换机的端口。
在STP的初始状态下，每个交换机都会向其他交换机发送BPDU（Bridge Protocol Data Unit）报文，这些报文中包含了该交换机的优先级、端口号、路径成本等信息。每个交换机都会根据这些信息计算出自己的根桥、根端口以及阻塞端口，并将阻塞端口加入到阻塞状态（Blocking State）中。在生成树计算完成后，只有根桥和连接根桥的端口是激活状态（Active State），其他所有端口都被阻塞。
二、拓扑变化
当网络中的拓扑发生变化时，STP会重新计算生成树以适应新的网络拓扑。当一个交换机启动时，它会向其他交换机发送BPDU报文，2 / 3 通知其他交换机自己已经启动。如果这个新加入的交换机具有更高的优先级，那么它将成为新的根桥，网络拓扑将重新计算。如果这个新加入的交换机具有更低的优先级，那么它将成为其他交换机的从桥（Designated Bridge），它的端口将被阻塞，直到它被启用或关闭。
当一个端口的状态发生变化时，例如从阻塞状态变为激活状态或从激活状态变为阻塞状态，STP会重新计算生成树以适应新的网络拓扑。在拓扑变化的过程中，STP会通过重新计算生成树来确保新的网络拓扑仍然是无环路的，并且每个交换机只有一个根端口和一个阻塞端口。
基于生成树的网络链路层拓扑发现算法研究
研究ｓ开发

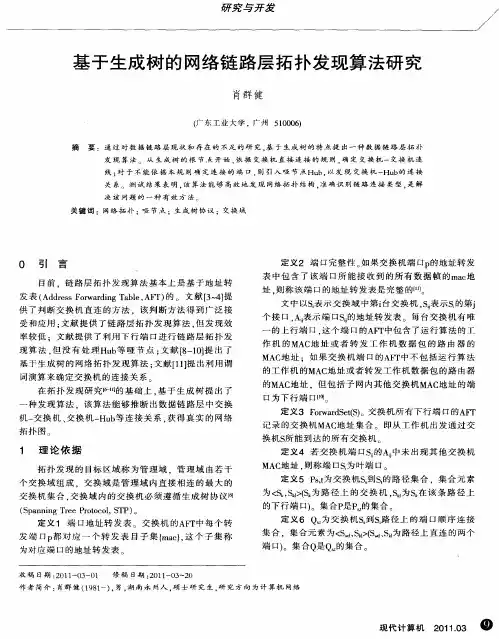

基于生成树的网络链路层拓扑发现算法研究
