液压与气压传动全套课件445p
液压与气压传动1-2章
1-10 如图示一抽吸设备水平放置，其出口和大气相通，细管处截面积4213.210Am，出口处管道截面积214AA，h=1m，求开始抽吸时，水平管中所必需通过的流量q（液体为理想液体，不计损失）。
解：对截面和建立液体的能量方程：
22112222PVPVgggg （1）连续方程v1122VAVA
（2）
又 12PghP （3）
方程（1）（2）（3）联立，可得流量
43221229.81443.210/1.462/1515ghqVAAmsLs
1-13液体在管道中的流速v=4m/s，管道内径d=60mm，油液的运动粘度ν=30×10-6m2/是，试确定流态。若要保证其层流，其流速应为多少？
1-14 有一液压泵，,流量为32L/min, 吸油口比油箱液面高出500mm，吸油管直径20mm,粗滤网压力降为0.01MPa，油液的密度为900kg/m3, 油液的运动粘度为20×10-6m2/s, ,问泵的吸油腔处的真空度为多少?
1-16 如图示一抽吸设备水平放置，其出口和大气相通，细管处截面积4213.210Am，出口处管道截面积214AA，h=1m，求开始抽吸时，水平管中所必需通过的流量q（液体为理想液体，不计损失）。
解：对截面和建立液体的能量方程：
22112222PVPVgggg （1）
连续方程
1122VAVA （2） smvvvd/15.1103006.023008000103006.04Re66湍流PappvghppvPapghphgvhgpgvgpPapPadvldlvpsmAqvdqdqdvdrrwwr184471000014362601441010000143627.129005.08.990020,10000222100001436202.016987.19005.0752Re752/7.131602.0460/103216981580000102002.060/1032444Re2222211212222211122222232632绝对压力大气压力真空度层流局部损失沿程损失吸油管（层流） 又 12PghP （3）
液压与气动技术完整版全套教学课件
液压与气动技术完整版全套教学课件
一、教学内容
本课程依据《液压与气动技术》教材的第3章和第4章内容进行教学。第3章详细讲解液压系统的基本原理、液压油的选择与维护、液压元件的功能及分类；第4章则侧重于气动系统的原理、气动元件、气动回路的设计与应用。
二、教学目标
1. 掌握液压与气动技术的基本原理及系统构成。
2. 能够识别并正确使用液压与气动元件。
3. 培养学生设计简单液压与气动回路的能力。
三、教学难点与重点
教学难点：液压与气动元件的结构与工作原理、液压与气动回路的设计。
教学重点：液压与气动系统的基本原理、液压与气动元件的分类与功能、回路的设计与应用。
四、教具与学具准备
1. 液压与气动实验装置。
2. 液压与气动元件模型。
3. PPT课件。
4. 练习题及答案。
五、教学过程
1. 实践情景引入：通过展示液压与气动设备在工业生产中的应用案例，激发学生学习兴趣。 2. 理论讲解：
（1）液压系统的基本原理。
（2）液压油的选择与维护。
（3）液压元件的功能及分类。
（4）气动系统的原理。
（5）气动元件及气动回路的设计。
3. 例题讲解：
（1）计算液压缸的输出力。
（2）设计一个简单的气动控制回路。
5. 实践操作：
（1）观察液压与气动元件的结构。
（2）动手搭建一个简单的液压与气动回路。
六、板书设计
1. 液压系统基本原理。
2. 液压元件分类及功能。
3. 气动系统原理。
4. 气动元件及回路设计。
七、作业设计
1. 作业题目：
（1）简述液压系统的基本原理。
（2）列举三种常见的液压元件，并说明其功能。
（3）简述气动系统的原理。
（4）设计一个简单的气动控制回路。
2. 答案： （1）液压系统基本原理：利用液体传递压力，实现力的放大、传递和方向改变。
（2）液压元件：如液压泵、液压缸、液压阀等。功能：分别为提供压力油、实现直线往复运动、控制液流方向和压力等。

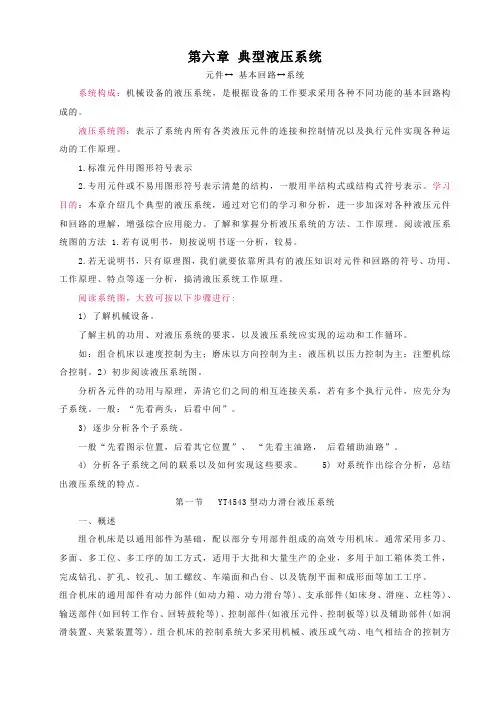

液压与气压传动7.第六章 典型液压系统
第六章 典型液压系统
元件↔ 基本回路↔系统
系统构成：机械设备的液压系统，是根据设备的工作要求采用各种不同功能的基本回路构成的。
液压系统图：表示了系统内所有各类液压元件的连接和控制情况以及执行元件实现各种运动的工作原理。
1.标准元件用图形符号表示
2.专用元件或不易用图形符号表示清楚的结构，一般用半结构式或结构式符号表示。学习目的：本章介绍几个典型的液压系统，通过对它们的学习和分析，进一步加深对各种液压元件和回路的理解，增强综合应用能力。了解和掌握分析液压系统的方法、工作原理。阅读液压系统图的方法 1.若有说明书，则按说明书逐一分析，较易。
2.若无说明书，只有原理图，我们就要依靠所具有的液压知识对元件和回路的符号、功用、工作原理、特点等逐一分析，搞清液压系统工作原理。
阅读系统图，大致可按以下步骤进行:
1) 了解机械设备。
了解主机的功用、对液压系统的要求，以及液压系统应实现的运动和工作循环。
如：组合机床以速度控制为主；磨床以方向控制为主；液压机以压力控制为主；注塑机综合控制。2）初步阅读液压系统图。
分析各元件的功用与原理，弄清它们之间的相互连接关系，若有多个执行元件，应先分为子系统。一般：“先看两头，后看中间”。
3) 逐步分析各个子系统。
一般“先看图示位置，后看其它位置”、 “先看主油路， 后看辅助油路”。
4) 分析各子系统之间的联系以及如何实现这些要求。 5) 对系统作出综合分析，总结出液压系统的特点。
第一节 YT4543型动力滑台液压系统
一、概述
组合机床是以通用部件为基础，配以部分专用部件组成的高效专用机床。通常采用多刀、多面、多工位、多工序的加工方式，适用于大批和大量生产的企业，多用于加工箱体类工件，完成钻孔、扩孔、铰孔、加工螺纹、车端面和凸台、以及铣削平面和成形面等加工工序。
液压与气压传动
精品文档
绪论
教学目的和要求：
了解液压系统的组成、工作原理、基本特征，优缺点及液压系统的应用与发展 。
教学重点与难点：
液压传动的工作原理与基本特征。
教学内容：
液压传动的概况、工作原理、组成部分、图形符号及其优缺点。
一、 液压传动区别于其它传动方式的基本特征
1. 在液压传动中工作压力取决于负载，与流入的液体 （流量）多少无关。
2. 活塞移动速度正比于流入液压缸中油液流量 q，与负载无关。
3. 液压传动中的功率等于压力 p和流量q的乘积。
二、 在液压与气动系统中，要发生两次能量转变
1. 把机械能转变为流体压力能的元件或装置称为泵或能源装置。
2. 把流体压力能转变为机械能的元件称为执行元件。
三、 液压传动的工作原理
液压传动是基于流体力学的帕斯卡定律， 主要利用液体在密闭容积内发生变化时产生的
压力来进行能量传递和控制。
它利用各种元件组成具有所需功能的基本回路， 再由若干回路有机组合成传动和控制系
统，从而实现能量的转换、传递和控制。
四、 液压系统组成
一个完整的、能够正常工作的液压系统，应该由以下五个主要部分来组成：
（1 ）能源装置
把机械能转换成油液的压力能的装置， 其作用是供给液压系统压力油， 为系统提供动力，
称为系统的动力元件。
（2 ）执行元件
把油液的压力能转化成机械能 ，推动负载做功；其作用是在压力油的作用下输出力和速度。
（3）控制调节元件
控制或调节系统中油液的压力、流量或流动方向。
（4 ）辅助元件
上述三部分之外的其他装置，例如油箱，滤油器，油管等，主要保证系统的正常运行。
（5 ）工作介质
主要是传递动力与能量。
第一章流体力学基础
教学目的和要求： 精品文档
了解液压油的特性、熟练掌握液压油的物理性质、会根据要求选用合适的油液。熟练掌
握流体静力学基本方程， 流体动力学三个方程， 管路压力损失及小孔、 缝隙液流公式和基本
概念，理解液压冲击与空穴现象成因，了解克服液压冲击与空穴的方法。
液压与气压传动_第二节
液压与气压传动_第二节
液压传动速度控制回路
速度控制回路( 第二节 速度控制回路(一)速度控制回路是讨论液压执行元件速度的调节和 变换的问题。 常用的速度控制回路有调速回路、快速回路、速 度换接回路等。 调速回路：调节执行元件运动速度的回路。 定量泵供油系统的节流调速回路
变量泵(变量马达)的容积调速回路 容积节流调速回路 快速回路：使执行元件快速运动的回路。 速度换接回路；变换执行元件运动速度的回路。
液压传动速度控制回路
调速回路的基本原理：
q 液压缸的速度 v = A q 液压马达的转速 n = VM调节执行元件的工作速度，可以改变输入(或输出) 执行元件的流量；或改变执行元件的几何参数。 对于定量泵供油系统，可以用流量控制阀来调速 ――节流调速回路；按流量控制阀安放位置的不同分： 进油节流调速回路 回油节流调速回路 旁路节流调速回路
液压传动速度控制回路
调速回路的基本原理：对于变量泵(马达)系统，可以改变液压泵(马 达)的排量来调速――容积调速回路； 变量泵――定量马达闭式调速回路 变量泵――变量马达闭式调速回路 同时调节泵的排量和流量控制阀来调速――容积 节流调速回路。 限压式变量泵和调速阀的调速回路 差压式变量泵和节流阀的调速回路
液压传动速度控制回路
一、定量泵节流调速回路
(一)进油、回油节流阀调速回路1、进油节流阀调速回路 将节流阀串联在泵与阀之间，即构成进油节流调 速回路。
液压传动速度控制回路
(1)回路的特点 定量泵供油，流量恒定，溢流阀调定压力为pS, 泵的供油压力pP,进入液压缸的流量q1由节流阀的调 节开口面积AT确定，P1压力作用在活塞A1上，克服负 载F,推动活塞以速度v=q1/A1向右运动。因为定量泵 供油，q1小于qP 。所以pP=pS,溢流阀常开。 即定压式节流调速。 活塞受力平衡方程
液压与气压传动第一章绪论
个人收集整理 仅供参考学习
1 / 8 课 时 授 课 计 划
授课日期
班 别
题 目 第一章 绪论
目
的
要
求 掌握液压传动的工作原理
掌握液压传动的组成
掌握液压传动的特点
了解液压传动应用
重
点 液压传动的特点
难
点 液压传动的工作原理
教 具 课本 教 学 方 法 课堂教学
报
书
设
计 第一章 绪论
第一节 液压传动的工作原理及工作特性
第二节 液压系统的组成和图形符号
第三节 液压传动的优缺点
第四节 液压技术的应用和发展 个人收集整理 仅供参考学习
2 / 8 教学过程：
新 课：
第一章 绪论
第一节 液压传动的工作原理及工作特性
液压传动是指利用液体为工作介质，依靠液体的压力能来实现能量的转换、传递和控制的传动方式。（溶积式传动）
一、简化模型
在液压传动中，人们利用没有固定形状但具有确定体积的液体来传递力的运动。下图是一个经过简化的液压传动模型。图中有两个直径不同的液压缸，缸内各有一个与内壁紧密配合的活塞。如图活塞上有重物W则当活塞上施加的力F达到一定大小时，就能阻止重物W下降。
二、力比和速比
1、等压特性
根据帕斯卡定律：“平衡液体内某一点的液体压力等值地传递到液体内各处”，即：输出端的力之比等于二活塞面积之比。
A1、A2 ——小活塞、大活塞的作用面积。
结论：工作压力p 与负载W 有关（成正比），而与流体的流入多少、流入速度等无关。
2、等体积特性
当不考虑液体的可压缩性、漏损和缸体、油管的变形时，两边的体积变化应相等。即：
结论：两活塞的位移h1、h2与其面积成反比。
将A1h1=A2h2同除以活塞移动时间t，则：
v1、v2—小活塞、大活塞的运动速度。
结论：运动速度与活塞的作用面积成反比。
AvtAh或的物理意义：
单位时间内流过截面积为A的流体体积——流量q。
即：q = A v
液压与气压传动培训讲义义
第五讲 液压设备使用与维护中的常见故障及排除
一、液压设备的合理使用
液压设备要做到合理使用必须做到日常检查和定期检查两方面。日常检查和定期检查的项目和内容见下表。
1、日常检查的项目和内容
检查时间 检查项目 检查内容
启动前检查 油量 油箱是否注满，油量要加至油箱上限标记
行程开关和限位块 是否紧固
手动、自动循环 是否正常
电磁阀 是否处于原始状态
启动和启动后的检查 油温 是否在30-50度范围内，不得大于60度；如果油温过低，如低于10度时，应使系统无负荷运转20min以上，并使溢流阀处于卸荷位置
压力 系统压力是否稳定，并在规定值范围内
噪声、振动 有无异常（主要是泵的噪声）
漏油 系统有无漏油，特别是注意液压元件的工作情况
电压 应保持在额定电压的85%-105%范围内
2、定期检查的项目和内容
检查项目 检查内容
管接头 定期紧固：系统压力超过10Mpa，每月1次；低于10Mpa，3个月1次
滤油器 每月1次
密封件 按环境温度、系统工作压力而定
弹簧 按工作情况具体规定
油质 累计工作1000h应当换油；间断使用可根据具体情况每半年至一年换油一次
压力表 视具体情况而定
高压软管 根据使用工况，规定更换时间
液压元件 根据使用工况，对各元件进行性能测试
液压设备使用时，操作维修人员还应注意以下事项：
▲ 冬季油温在25度以下时，不得全负荷运转，一般用开开停停的方法进行启动，重复几次使油温上升，在液压装置运转灵活后，再进入正常运转；
▲ 停机4小时以上的设备，在正常工作前，应使蹦空载运转5min;
▲ 液压元件不准轻易拆卸或随意调节。如必须拆卸，应将零件清洗后放在干净的地方，重新装配时，要防止金属屑、棉纱等杂质进入；
▲ 当液压系统出现故障时，不准擅自乱动，要立即停车。由维修部门或专业技术人员指导、分析并排除故障。
二、液压系统的使用与维护
为了能过保证液压系统的正常工作，提高工作的可靠性，降低故障的发生率和提高设备工作效率，必须正确使用和维护液压系统及相关设备与机械。应注意以下几方面：
液压与气压传动2.第一章 液压传动基础
第一章 液压传动基础
第一节 液压技术的应用和发展
液压传动是一门新的技术,从第一台水压机问世至今已有200年的历史。发展有三个阶段：
1． 20世纪30年代真正推广。
2． 第二次世界大战期间。
3． 20世纪60年代
目前，液压传动广泛地应用于机械制造、工程机械、建筑、汽车工业、石油化工、航天航空、军事、冶金、农机、海洋开发等领域, 具体见P1表1-1。尤其是在当今，随着微电子、计算机技术的发展，机、电、液技术的紧密结合，液压传动的发展又进入了一个崭新的阶段。
第二节 液压传动的工作原理和组成
一、液压传动的工作原理
以液压千斤顶为例，来说明液压传动的工作原理，如图1-1所示，
1. 组成:
手动液压泵:由杠杆1、泵体2、活塞3、单向阀4和7组成。
举升液压缸：活塞8、缸体9等组成。
2. 工作原理:
当提起杠杆1时，活塞3上升，泵体2下腔的工作容积增大，形成局部真空，于是油箱12中的油液在大气压力的作用下，推开单向阀4进入泵体2的下腔(此时单向阀7关闭)。→泵吸油。
当压下杠杆1时，活塞3下降，泵体2下腔的容积缩小，油液的压力升高，打开单向阀7(单向阀4关闭)，泵体2下腔的油液进入缸体9的下腔 (此时截止阀11关闭)，使活塞8向上运动，把重物顶起。→泵压油
若反复提压杠杆1，就可以使重物不断上升，达到起重的目的。
当打开截止阀11时，活塞8在外力和自重的作用下实现回程，缸体9下腔的油液通过管路10直接流回油箱。
由以上可见，液压传动是一种以液体为传动介质，利用液体的压力能来实现运动和力的传递的一种传动方式。
液压传动的特点:
1)以液体为传动介质来传递运动和动力。
2)由于液体只有一定的体积而没有固定的形状,所以液压传动必须在密闭的容器内进行。 1 3）依靠密封容积的变化传递运动。
4）依靠压力的变化传递动力。
二、液压传动系统的组成
简化了的机床工作台液压传动系统图：图1-2所示。
《液压与气压传动》教学课件
---------------------------------------------------------------最新资料推荐------------------------------------------------------
1 / 22
《液压与气压传动》教学课件
《液压与气压传动》 课教案 《液压与气压传动》 课程组 《液压与气压传动》 课教案 本课共 36 学时， 讲课 32
学时， 实验 4 学时。
属院级必修课。
每一节课都应做到承前启后。
1 液压传动概述 （第一次课） 首先介绍什么是传动？ 传动的类型有哪些? （ 5 分钟） 引导学生举生活中常见的实例说明以下五种传动。
（１ ） 机械传动； （2） 电传动； （3） 气压传动； （4）
液压传动； （5） 复合传动。
使学生对传动及其类型有所认识和掌握。
1. 1 液压传动的发展概况（5 分钟） 讲清什么是液压传动，
液压传动是如何发展的， 液压传动的应用领域如何。
1. 2 液压传动系统的组成及工作原理 1. 2. 1 液压传动系统的工作原理（ 15 分钟） 用两个例子说明液压传动系统的工作原理：
（1） 手动液压千 斤顶半结构图最简单的例子， 用于换轮胎等举升工作， 生活中常见。
（2） 磨床工作台 的液压传动系 统半结构图涵盖的液压元件种类比较全， 用于讲解液压传动系统的组成及液压系统的图形符号很适合。 通过动画演示磨床工作台向左运动、 向右运动、 过载溢流、
油缸停止油泵卸荷等工况下各元件的工作状态， 让学生了解液压系统的工作原理、 组成及各液压元件的作用。
1. 2. 2 液压传动系统的组成（ 5 分钟） 磨 床工作台 的液压传动系 统半结构图用于讲解液压传动系统的组成及液压系统的图形符号很适合， 该系统涵盖的液压元件种类比较全。
液压与气压传动(第4版)刘银水
未知驱动探索，专注成就专业
1
液压与气压传动（第4版）刘银水
简介
《液压与气压传动（第4版）刘银水》是一本介绍液压传动和气压传动的教材。本书详细讲解了液压传动和气压传动的原理、组成、工作原理、应用以及维护保养等方面的内容。是液压与气压传动领域的重要参考书之一。
内容概述
本书共分为八个章节，内容涵盖了液压传动和气压传动的基础知识、元件介绍、系统设计、系统性能、系统应用、系统维护以及案例分析等方面的内容。下面将对每个章节的内容进行简要介绍。
第一章：液压与气压传动概述
本章介绍了液压传动和气压传动的基本概念和发展历程，阐述了液压传动和气压传动的优点和缺点，以及与其他传动方式的比较。 未知驱动探索，专注成就专业
2
第二章：液压传动元件
本章详细介绍了液压传动中常用的元件，包括液压泵、液压阀、液压缸、液压马达等。对每个元件的工作原理、结构和特点进行了详细说明。
第三章：气压传动元件
本章介绍了气压传动中常用的元件，包括气压泵、气缸、气动阀等。对每个元件的工作原理、结构和特点进行了详细说明。
第四章：液压传动系统设计
本章介绍了液压传动系统的设计原则和步骤。包括系统的布置原则、元件的选择原则、系统的供油方式等内容。同时，还介绍了常见的液压传动系统，并对其进行了分析和比较。
第五章：气压传动系统设计
本章介绍了气压传动系统的设计原则和步骤。包括系统的布置原则、元件的选择原则、系统的供气方式等内容。同时，还介绍了常见的气压传动系统，并对其进行了分析和比较。 未知驱动探索，专注成就专业
3
第六章：液压传动系统性能
本章介绍了液压传动系统的性能参数和测试方法。包括流量、压力、速度、功率等参数的测试方法和分析。同时，还介绍了常见的液压传动系统故障分析和解决方法。
第七章：气压传动系统性能
本章介绍了气压传动系统的性能参数和测试方法。包括流量、压力、速度、功率等参数的测试方法和分析。同时，还介绍了常见的气压传动系统故障分析和解决方法。
