客车直插式管道接头的设计
客车直插式管道接头的设计
发表时间：2018-09-27T18:44:30.980Z 来源：《知识-力量》2018年10月上 作者： 巫继响
[导读] 本文主要介绍一种直插式管道快速接头，以提高管路连接的可靠性和气密性。
（安徽安凯汽车股份有限公司，安徽 合肥 230051）
摘要：本文主要介绍一种直插式管道快速接头，以提高管路连接的可靠性和气密性。
关键词：直插式；夹紧铜环；结构设计
1、前言
在日常的生活和生产过程中，流体的传输和控制普遍存在，而流体传输的载体则是各种各样的管道。管道的连接和流量控制直接影响管道建设的效率和安全，如果管道连接环节过于依赖人力的控制和密封环节用料不当，不仅会引起流体泄漏，产生安全隐患的问题，还有
可能使所输送的流体受到污染和浪费。对于采用机械阀门进行流体流量控制的方法，一般阀门和连接器是两个独立的部分，在连接器的基
础上增加一个阀门会造成成本增加，而且机械阀门对流体流量控制的可靠性和准确性都不理想。
2、设计方案
为了解决上述问题，我们结合实际需要设计了一种直插式管道快速接头，该接头包括壳体，壳体底部安装有第一密封圈，壳体中间安装有支撑套管，壳体与支撑套管之间自下而上依次安装有第二密封圈、夹紧铜环、锥形环、第三密封圈。
壳体底部设有螺纹接头，螺纹接头顶端连接有用于安装第一密封圈的第一环形卡槽，壳体中间自下而上设有半径依次增大的第一柱形腔体、第二柱形腔体、第三柱形腔体，第三柱形腔体侧壁中间设有环形卡台；支撑套管包括与一柱形腔体相配合的套筒，套筒内固定有内
管，套筒顶端设有环形限位台；锥形环内侧底部开有上窄下宽的锥形孔，锥形环内侧中间设有安装第三密封圈的第二环形卡槽，锥形环外
侧中间设有与环形卡台相配合的第三环形卡槽；夹紧铜环包括与锥形孔相接触的第一锥形外侧面，第一锥形外侧面顶端向下折弯形成锥形
内侧面，锥形内侧面底端水平折弯形成水平环面，第一锥形外侧面底端向下延伸形成第二锥形外侧面，第二锥形外侧面底端向上折弯形成
柱形面，柱形面顶端与水平环面相连；环形限位台与锥形环之间安装有第二密封圈。其中个别细节部分设计主要注意以下几点内容：第一
柱形腔体与套筒之间为过盈配合，提高了第一柱形腔体与套筒之间的配合强度。环形卡台与第三环形卡槽之间为间隙配合，既保证了壳体
与锥形环之间的配合强度和稳定性，也减少了壳体与锥形环之间的装配阻力。水平环面的内径比套筒的内径小0.5~2mm，使得夹紧铜环提
供良好的夹紧力。
3、实施方式
为了更好描述改接头的具体组成及实施方式，现如图图1、2所示，该直插式快速接头包括壳体1，壳体1底部安装有第一密封圈7，壳体
1中间安装有支撑套管2，壳体1与支撑套管2之间自下而上依次安装有第二密封圈3、夹紧铜环4、锥形环5、第三密封圈6。
图1、直插式快速接头剖视图
图2、直插式快速接头结构爆炸图
如图3所示，壳体1底部设有螺纹接头11，螺纹接头11顶端连接有用于安装第一密封圈7的第一环形卡槽12，壳体1中间自下而上设有半径依次增大的第一柱形腔体13、第二柱形腔体14、第三柱形腔体15，第三柱形腔体15侧壁中间设有环形卡台16。
图3局部结构剖视图
图4所示，支撑套管2包括与一柱形腔体13相配合的套筒21，第一柱形腔体13与套筒21之间为过盈配合，提高了第一柱形腔体13与套筒
21之间的配合强度，套筒21内固定有内管22，套筒21顶端设有环形限位台23；
图4、局部结构剖视图
如图5所示，锥形环5内侧底部开有上窄下宽的锥形孔53，锥形环5内侧中间设有安装第三密封圈6的第二环形卡槽52，锥形环5外侧中间设有与环形卡台16相配合的第三环形卡槽51，环形卡台16与第三环形卡槽51之间为间隙配合，既保证了壳体1与锥形环5之间的配合强度和
稳定性，也减少了壳体1与锥形环5之间的装配阻力；
图5、局部结构剖视图
4、结束语
客车管理连接的可靠性与气密性直接关系到客车的安全运行，因此需要严格按照设计要求，确保管路连接的规范性。接头作为管路连接的关键性部分，更应该严格设计。本文设计的一种直插式管道快插接头结构简单合理，通过夹紧铜环、锥形环科学合理的结构设计，能
使管道的连接和控制变得更加灵活、高效、安全可靠和更加环保，不但大大降低了管道连接安装和维护的难度、保证长期处于受压状态的
流体管道系统的密封性，使管道连接杜绝使用化学品粘接剂，防止外部因素对流体的影响和污染，具有良好的实用价值与经济效益。后期
该卡箍的使用情况，我们将继续跟踪改进优化。
参考文献
[1]汽车底盘构造与维修，电子工业出版社，2004年8月.
汽车制动管路设计
底盘 系统 潜在失效模式及后果 FMEA编号
子系统 （设计FMEA） 共 2 页，第 1 页
部件 制动管 设计责任 编制人
车型年/车辆类型 关键日期 FEMA日期（编制） （修订）
核心小组
项 目
功能
潜在
失效模式 潜在
失效后果 严重度S 级别 潜在失效
起因/机理 频度O 现行
设计控制 探测度D R
P
N 建议措施 责任及目标完成日期 措施结果
采取的
措施 S O D P
R
N
制动管路／制动能源传输线路。 管路老化 管路破裂、漏气，造成制动气压不足。 6 管路材料性能不符合要求，材料使用不当。 4 依据《GB16897-1997》进行耐高、低温，耐机油性试验。 4 96 选用耐老化性能较好的材料。 / / / / / /
管路磨损 漏气、制动效能降低。 6 管路布置不当。 3 进行振动试验。 3 54 合理布局线路走线。 / / / / / /
沟槽式管道连接工艺你都掌握吗？
沟槽式管道连接工艺你都掌握吗？
管道卡箍连接也叫沟槽连接，是一种新型的钢管连接方式，具有很多优点。自动喷水灭火系统设计规范提出，系统管道的连接应采用沟槽式连接件或丝扣、法兰连接；系统中直径等于或大于100mm的管道，应采用法兰或沟槽式连接件连接.
01工艺原理
卡箍连接的结构非常简单，包括卡箍（材料球墨铸铁或铸钢）、密封圈（材料为橡胶）和螺栓紧固件（见图1）。垫圈为C型密封的橡胶圈，可形成一层密封。其原理为垫圈静态时抓住管道末端表面形成初次密封；卡箍锁紧时垫圈受到来自卡箍内部限制的压力，被动压制在管道末端，形成二次密封；管道内流体进入C型圈内腔，反作用于垫圈唇边，从而使垫圈唇边与管道末端无间隙的紧密配合，形成三次密封。也就是说，管道内液体压力越大，密封性能越好。
（1）工艺流程
安装准备管道滚槽开孔安装机械三通、四通管道安装系统试压。
(2)管接头安装要求及步骤
02刚性（卡箍）接头
1、拼合式卡箍件对接部位呈斜面的沟槽式管接头。 2、在接头处相邻管端不允许有相对角变位和轴向线位移
3.刚性接头、管件、附件的选用
CECS151:2003第4.2.6条：
（1）直管管段宜采用刚性接头。
（2）在管段上每4～5个连续的刚性接头之间，应设置1个挠性接头。
CECS151:2003第4.2.7条：
直管与管件连接宜采用刚性接头。
03挠性（卡箍）接头
1、拼合式卡箍件对接部位呈平面的沟槽式管接头。
2、在接头处相邻管端允许有一定量的相对角变位和相应的轴向转动，允许角变位与管径有关，但不允许有轴向线位移。
挠性接头是一种柔性接
3.刚性接头、管件、附件的选用
CECS151:2003第4.2.8条：
1）、埋地管道宜采用挠性接头。
2）、室外埋地管道进墙管外侧第一个接头必须采用挠性接头，且挠性接头离外墙面的距离不宜大于300mm。
CECS151:2003第4.2.7条：
对有温度补偿功能的弯管、折线形管段，应在其产生角度位移的管段上采用挠性接头。

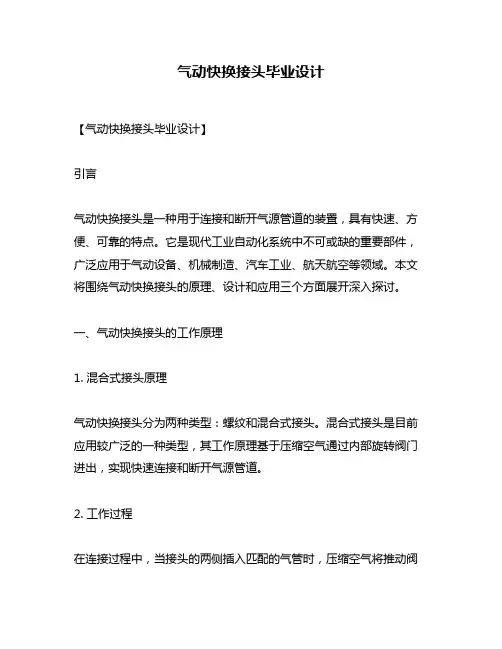

气动快换接头毕业设计
气动快换接头毕业设计
【气动快换接头毕业设计】
引言
气动快换接头是一种用于连接和断开气源管道的装置，具有快速、方便、可靠的特点。它是现代工业自动化系统中不可或缺的重要部件，广泛应用于气动设备、机械制造、汽车工业、航天航空等领域。本文将围绕气动快换接头的原理、设计和应用三个方面展开深入探讨。
一、气动快换接头的工作原理
1. 混合式接头原理
气动快换接头分为两种类型：螺纹和混合式接头。混合式接头是目前应用较广泛的一种类型，其工作原理基于压缩空气通过内部旋转阀门进出，实现快速连接和断开气源管道。
2. 工作过程
在连接过程中，当接头的两侧插入匹配的气管时，压缩空气将推动阀门自动打开，实现气源的传输。当需要断开连接时，只需轻轻回推外部套套筒，阀门即可关闭，气源管道得以切断。
二、气动快换接头的设计要点
1. 结构设计
气动快换接头的设计要点之一是结构的合理性与稳定性。通过选用高强度的材料和特殊结构设计，使接头具有耐压、耐磨损和耐腐蚀的特性，从而确保其在复杂工业环境下的可靠性和持久性。
2. 流体控制
在设计过程中，需要充分考虑流体的控制与传输。通过精确的阀门设计和流道优化，实现气源的快速流动和可靠的封闭。
3. 连接方式
气动快换接头的连接方式有多种，例如直角连接、直线连接和T形连接等。在设计时，应根据具体的使用场景和要求选择适合的连接方式，达到更好的功能性和适用性。
三、气动快换接头的应用案例
1. 工业自动化
气动快换接头在工业自动化领域中具有广泛的应用。机械制造中的流水线生产，需要频繁更换不同的工具和设备，使用气动快换接头可以大大提高生产效率和操作便捷性。
2. 汽车工业
在汽车工业中，气动快换接头被广泛应用于空调系统、刹车系统和液压系统等。通过使用气动快换接头，可以减少连接和断开管道的时间，提高维修和保养效率。
3. 航天航空
在航天航空领域，气动快换接头被使用在飞机和火箭的燃料供应系统中。由于这些系统对连接和断开的速度和可靠性要求非常高，使用气动快换接头可以确保燃料的快速供给和安全性。
汽车空调系统管路设计指南
汽车空调系统管路设计指南目 次
II 前言 ................................................................................................................................................................ III1 范围 .............................................................................................................................................................. 12 空调管路连接简图 ...................................................................................................................................... 13 暖水管路连接简图 ...................................................................................................................................... 24 汽车空调系统管路的设计 .......................................................................................................................... 25 管路试验要求 .............................................................................................................................................. 56 备注 .............................................................................................................................................................. 5参考文献 ............................................................................................................................................................ 6前 言

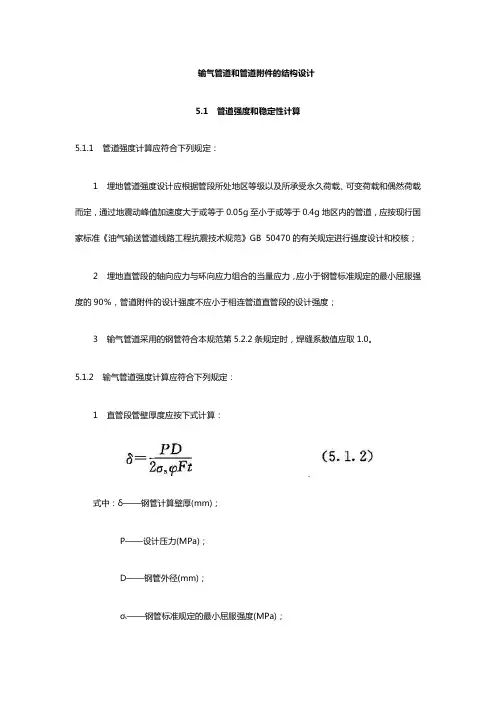

输气管道和管道附件的结构设计
输气管道和管道附件的结构设计
5.1 管道强度和稳定性计算
5.1.1 管道强度计算应符合下列规定：
1 埋地管道强度设计应根据管段所处地区等级以及所承受永久荷载、可变荷载和偶然荷载而定，通过地震动峰值加速度大于或等于0.05g至小于或等于0.4g地区内的管道，应按现行国家标准《油气输送管道线路工程抗震技术规范》GB 50470的有关规定进行强度设计和校核；
2 埋地直管段的轴向应力与环向应力组合的当量应力，应小于钢管标准规定的最小屈服强度的90％，管道附件的设计强度不应小于相连管道直管段的设计强度；
3 输气管道采用的钢管符合本规范第5.2.2条规定时，焊缝系数值应取1.0。
5.1.2 输气管道强度计算应符合下列规定：
1 直管段管壁厚度应按下式计算：
式中：δ——钢管计算壁厚(mm)；
P——设计压力(MPa)；
D——钢管外径(mm)；
σs——钢管标准规定的最小屈服强度(MPa)； φ——焊缝系数；
F——强度设计系数，应按本规范表4.2.3和表4.2.4选取；
t——温度折减系数，当温度小于120℃时，t值应取1.0。
2 受约束的埋地直管段轴向应力计算和当量应力校核，应按本规范附录B进行计算。
3 当温度变化较大时，应进行热胀应力计算。必要时应采取限制热胀位移的措施。
4 受内压和温差共同作用下弯头的组合应力，应按本规范附录C进行计算。
5 常用钢管的屈服强度应符合表5.1.2的规定。
表5.1.2 常用钢管届服强度要求(MPa)
注：1 Rt0.5表示屈服强度(0.5％总伸长率)。
2 L690、L830适用于RP0.2(0.2％非比例伸长)。 5.1.3 输气管道的最小管壁厚度不应小于4.5mm，钢管外径与壁厚之比不应大于100。

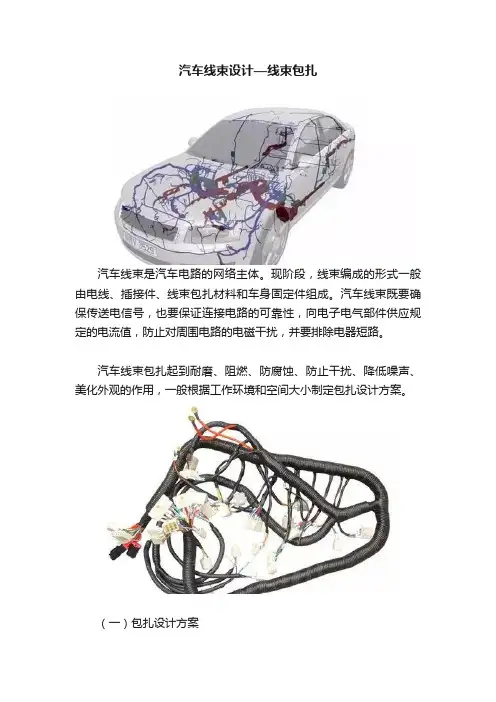

汽车线束设计—线束包扎
