最新电工电子技术基础课件第一章-安全用电常识教学讲义PPT
电工基础-重要

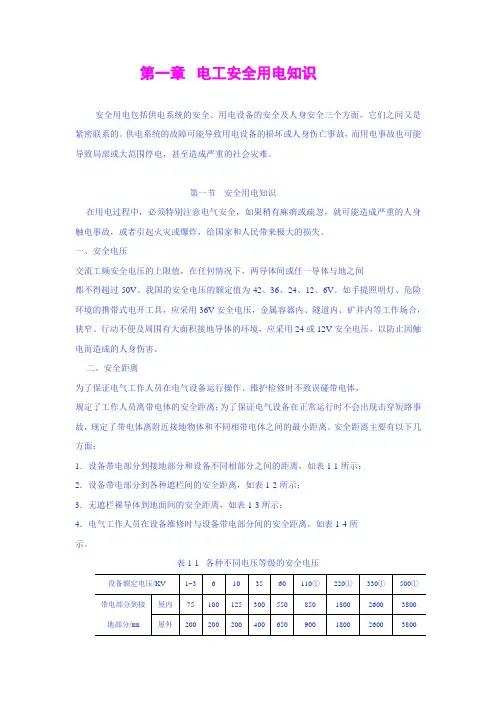

第一章 电工安全用电知识
安全用电包括供电系统的安全、用电设备的安全及人身安全三个方面，它们之间又是紧密联系的。供电系统的故障可能导致用电设备的损坏或人身伤亡事故，而用电事故也可能导致局部或大范围停电，甚至造成严重的社会灾难。
第一节 安全用电知识
在用电过程中，必须特别注意电气安全，如果稍有麻痹或疏忽，就可能造成严重的人身触电事故，或者引起火灾或爆炸，给国家和人民带来极大的损失。
一、安全电压
交流工频安全电压的上限值，在任何情况下，两导体间或任一导体与地之间
都不得超过50V。我国的安全电压的额定值为42、36、24、12、6V。如手提照明灯、危险环境的携带式电开工具，应采用36V安全电压，金属容器内、隧道内、矿井内等工作场合，狭窄、行动不便及周围有大面积接地导体的环境，应采用24或12V安全电压，以防止因触电而造成的人身伤害。
二、安全距离
为了保证电气工作人员在电气设备运行操作、维护检修时不致误碰带电体，
规定了工作人员离带电体的安全距离；为了保证电气设备在正常运行时不会出现击穿短路事故，规定了带电体离附近接地物体和不同相带电体之间的最小距离。安全距离主要有以下几方面：
1．设备带电部分到接地部分和设备不同相部分之间的距离，如表1-1所示；
2．设备带电部分到各种遮栏间的安全距离，如表1-2所示；
3．无遮栏裸导体到地面间的安全距离，如表1-3所示；
4．电气工作人员在设备维修时与设备带电部分间的安全距离，如表1-4所
示。
表1-1 各种不同电压等级的安全电压
设备额定电压/KV 1~3 6 10 35 60 110① 220① 330① 500①
带电部分到接地部分/mm 屋内 75 100 125 300 550 850 1800 2600 3800
屋外 200 200 200 400 650 900 1800 2600 3800 不同相带电部分之间 屋内 75 100 125 300 550 900 — — —
电工学习课件
电工学习课件
第一章 电路
第一节电路的定义
电路是电流流经的最短路径。如下图：
导 线电源负载控制设备（开关）1.电源：电池、变压器、发电机等。
2．控制设备：闸刀、断路器、继电器、接触器、电子器件等。
3.负载：灯泡、电动机、家用电器等。
4.导线：电线、电缆、铜排、铝排等。
电路图是用线段将各种电气元件的代表图形，按照其实际规律连接起来的图形。分为基本图形，原理图、控制图、方框图、电子线路图以及逻辑图等。
第二章电机拖动电路图
电机拖动常用到的电路图符号：
KM为交流接触器线圈和所带触点的代号。
QS为手动开关或按钮、隔离开关。
L1/L2/L3为三相交流电源的相代号。
FU为保险管。
M3表示为三相交流电动机。
第三章基本的电力拖动控制电路
电动机拖动生产机械运转称为电力拖动。在现代化生产中，大多数生产机械都采用电力拖动，如各种风机、水泵与油泵、各种机床、起重机、轧钢机、运输机械、化工机械、纺织机械、印刷机械等。按照电动机的种类不同，电力拖动分为直流电力拖动和交流电力拖动。
交直流电动机原理和交直流电力拖动方面分别包括电力拖动系统运动方程式；直流电机的磁路、运行原理、工作特性和机械特性；直流电动机的起动、制动和调速；变压器的运行原理、运行特性、联结组标号等；交流电机的绕组、电动势和磁通势；异步电动机的原理、工作特性和机械特性；异步电动机的起动、制动和调速；同步电动机的稳态运行、起动和调速，永磁同步电动机；电力拖动系统电动机的选择等。
简单的电机拖动控制电路：
电路图中所显示的图形状态，是在电路未通电时的初始状态，图中控制线路的线号标注的原则是：从左到右，从上到下依次递增的排序方法。
第四章 电动机旋转方向的简易记忆方法
三相电动机的旋转方向是由其控制电源的相序来决定的。如下图：
鼠笼式电动机的旋转方向是由定子产生的旋转磁场的方向决定的，那么，定子的旋转磁场的方向是由定子的相序所决定的，任意改变两相电源的相序就可以改变电动机的旋转方向。即将三根电源线中的任意二根线对调。
电工常识第一章
第一章 电场及性质
教学目标：
1、了解摩擦起电和电量的概念
2、了解导体和绝缘体
3、了解静电感应和静电屏蔽
4、了解电场的概念．
5、 理解电场强度的概念．
6、 掌握电场强度的简单计算
7、 了解什么是电力线
8、 了解静电危害和静电防护措施
9、 了解雷电的种类和危害
10、了解建筑物及用电设备防雷措施
11、掌握人身防雷知识
教学重点：
1、 理解电场强度的概念，掌握电场强度的简单计算
2、 掌握人身防雷知识
第一节 基本电现象
一、带电现象
物体有吸引轻小物体的性质，就说它带了电，或有了电荷。带电的物体叫带电体。使物体带电叫起电。用摩擦方法使物体带电叫做摩擦起电。自然界只存在两种电荷：正电荷和负电荷，且同种电荷相排斥异种电荷相吸引。
1、摩擦起电
用摩擦的方法使物体带电的现象，叫摩擦起电（或两种不同的物体相互摩擦后,一种物体带正电,另一种物体带负电的现象）。摩擦起电是电子由一个物体转移到另一个物体的结果。因此原来不带电的两个物体摩擦起电时，它们所带的电量在数值上必然相等。
两种电荷：自然界中只存在两种电荷。规定绸子摩擦过的玻璃棒带的电荷叫正电荷，用毛皮摩擦过的橡胶棒带的电荷叫负电荷。
电荷间的相互作用：同种电荷互相推斥，异种电荷互相吸引。
2、 电量
电量的定义:物体所带电荷数量的多少。电量的单位为库仑。测量电量的仪器是验电器。
库仑定律
库仑定律：真空中两个静止的点电荷之间的作用力与这两个电荷所带电量的乘积成正比，作用力的方向沿着这两个点电荷的联线,同好电荷相斥，异号电荷相吸。
二、导体、绝缘体及应用
根据导电性的不同,材料还可分为导体、半导体及绝缘体三大类.
（1）导体：电荷能从产生的地方迅速转移或传导到其它部分的那种物体叫做导体。金，银，铜，铁等金属材料是导电性能较好的良导体。
（2）绝缘体：电荷几乎只停留在产生的地方的那种物体叫绝缘体。
绝缘体的电阻很大，电流几乎不能通过，因此绝缘体常常被用来隔离带电物体。
电工基础课件
未知驱动探索，专注成就专业
1
电工基础课件
1. 介绍
电工基础是电气工程领域的重要基础课程，它主要介绍了电工的基本知识和技能，包括电路原理、电流电压、电阻电抗等概念、常用电器元件的基本特性、电气工具的使用方法等内容。本课件将系统地介绍电工基础的相关知识，帮助学生全面了解和掌握电工基础的知识和技能。
2. 电路原理
2.1 电流和电压
• 电流：电流是指电荷在单位时间内通过导线断面的数量，单位为安培（A）。
• 电压：电压是指电荷在电路中移动时所克服的电势差，单位为伏特（V）。
• 电阻：电阻是指电路中阻碍电流流动的元件，单位为欧姆（Ω）。
• 电功率：电功率是指单位时间内消耗或产生的能量，单位为瓦特（W）。 未知驱动探索，专注成就专业
2
2.2 电路图
电路图是用以表示电路元件和其连接方式的图形表示方法。常用的电路图符号包括电压源、电流源、电阻、电容、电感等。
3. 电器元件
3.1 电阻
电阻是电气元件中最基本的一种。本小节将介绍电阻的基本概念、分类、串联和并联等知识。
3.2 电容
电容是储存电荷的一种元件。本小节将介绍电容的基本概念、分类、充放电等知识。
3.3 电感
电感是带有线圈的元件。本小节将介绍电感的基本概念、分类、磁场产生等知识。 未知驱动探索，专注成就专业
3
4. 电气工具
4.1 万用表
万用表是用于测量电路中电流、电压和电阻的常用工具。本小节将介绍万用表的基本原理、使用方法和注意事项。
4.2 示波器
示波器是用于观察和测量电信号波形的重要工具。本小节将介绍示波器的基本原理、使用方法和常见波形解读。
5. 安全注意事项
在进行电工实验和操作过程中，安全是非常重要的。本节将介绍一些常见的电工安全注意事项，包括防触电、防火灾等方面的安全措施。
6. 实验案例
本节将给出一些电工基础实验案例，包括电路组装实验、电流电压测量实验等，帮助学生巩固所学的电工基础知识，并培养动手实践能力。 未知驱动探索，专注成就专业
第1章 基础知识

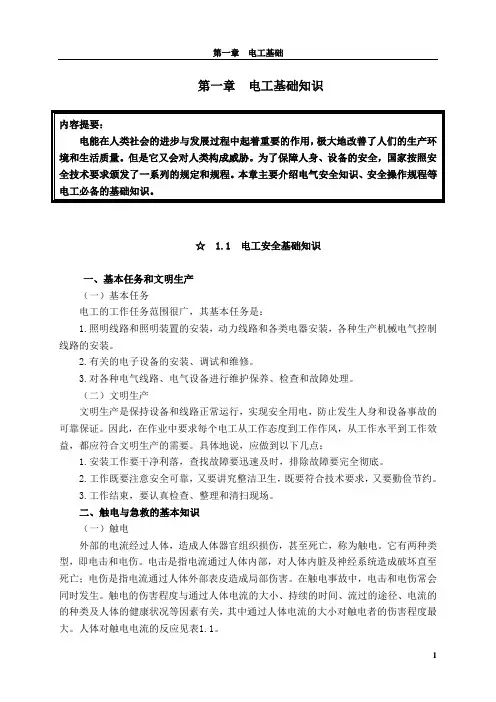

第一章 电工基础
1
第一章 电工基础知识
内容提要：
电能在人类社会的进步与发展过程中起着重要的作用，极大地改善了人们的生产环境和生活质量。但是它又会对人类构成威胁。为了保障人身、设备的安全，国家按照安全技术要求颁发了一系列的规定和规程。本章主要介绍电气安全知识、安全操作规程等电工必备的基础知识。
☆ 1.1 电工安全基础知识
一、基本任务和文明生产
（一）基本任务
电工的工作任务范围很广，其基本任务是：
1.照明线路和照明装置的安装，动力线路和各类电器安装，各种生产机械电气控制线路的安装。
2.有关的电子设备的安装、调试和维修。
3.对各种电气线路、电气设备进行维护保养、检查和故障处理。
（二）文明生产
文明生产是保持设备和线路正常运行，实现安全用电，防止发生人身和设备事故的可靠保证。因此，在作业中要求每个电工从工作态度到工作作风，从工作水平到工作效益，都应符合文明生产的需要。具体地说，应做到以下几点：
1.安装工作要干净利落，查找故障要迅速及时，排除故障要完全彻底。
2.工作既要注意安全可靠，又要讲究整洁卫生，既要符合技术要求，又要勤俭节约。
3.工作结束，要认真检查、整理和清扫现场。
二、触电与急救的基本知识
（一）触电
外部的电流经过人体，造成人体器官组织损伤，甚至死亡，称为触电。它有两种类型，即电击和电伤。电击是指电流通过人体内部，对人体内脏及神经系统造成破坏直至死亡；电伤是指电流通过人体外部表皮造成局部伤害。在触电事故中，电击和电伤常会同时发生。触电的伤害程度与通过人体电流的大小、持续的时间、流过的途径、电流的的种类及人体的健康状况等因素有关，其中通过人体电流的大小对触电者的伤害程度最大。人体对触电电流的反应见表1.1。 第一章 电工基础
2 表1.1 人体对触电电流的反应
电流(mA) 交流电(50Hz) 直流电
通电时间 人体反应 人体反应
O～O.5 连续 无感觉 无感觉
电工知识教学课件
一、选择题(每题1分，共30分)
1、在工作环境中见到以下标志，表示( )
A.注意平安 B.留神触电 C.留神感染
2、国际规定，电压( ) 伏以下不必考虑防止电击的危险。
A.36伏 B.65伏 C.25伏
3、三线电缆中的红线代表( ) 。
A.零线 B.火线 C.地线
4、停电检修时，在一经合闸即可送电到工作地点的开关或刀闸的操作把手上，应悬挂如下哪种标示牌?( )
A.在此工作〞 B.“止步，高压危险〞 C.“禁止合闸，有人工作〞
5、触电事故中，绝大局部是( )导致人身伤亡的。
A.人体接受电流遭到电击 B.烧伤 C.电休克
6、如果触电者伤势严重，呼吸停止或心脏停止跳动，应竭力施行( )和胸外心脏挤压。
A.按摩 B.点穴 C，人工呼吸
7、电器着火时以下不能用的灭火方法是哪种? ( )
A.用四氯化碳或1211灭火器进行灭火 B.用沙土灭火 C.用水灭火
8、静电电压最高可达 ( ) ，可现场放电，产生静电火花，引起火灾。
A.50伏 B.数万伏 C 220伏
9、漏电保护器的使用是防止 ( ) 。
A.触电事故 B.电压波动 C.电荷超负荷
A.呼吸困难 B.神经失常 C.疲劳无力
11、以下哪种灭火器适于扑灭电气火灾?( )
A.二氧化碳灭火器 B.干粉灭火器 C.泡沫灭火器
12、金属梯子不适于以下什么工作场所?( )
A.有触电时机的工作场所 B.坑穴或密闭场所 C.高空作业
13、在遇到高压电线断落地面时，导线断落点米内，禁止人员进入。( ) A.10 B.20 C.30
14、使用手持电开工具时，以下考前须知哪个正确?( )
A.使用万能插座 B.使用漏电保护器 C.身体或衣服潮湿
15、发生触电事故的危险电压一般是从 ( ) 伏开始。
A.24 B.26 C.65
《电工安全》课件
《电工安全》课件
一、教学内容
本节课的教学内容来自于小学科学教材《电工安全》章节。该章节主要介绍了电工安全的基本知识和注意事项，包括电流的概念、电路的组成、电器的安全使用方法等。
二、教学目标
1. 让学生了解电工安全的基本知识，提高安全意识。
2. 培养学生掌握正确的电器使用方法，避免发生安全事故。
3. 引导学生学会自我保护，遇到危险时能够及时采取措施。
三、教学难点与重点
重点：电流的概念、电路的组成、电器的安全使用方法。
难点：电流的传递原理、电器的安全操作步骤。
四、教具与学具准备
教具：电脑、投影仪、电工安全宣传海报、电流表、电压表。
学具：笔记本、彩笔、安全帽、绝缘手套。
五、教学过程
1. 实践情景引入：展示电工安全宣传海报，让学生了解电工安全的重要性。
2. 电流的概念：通过电流表、电压表的演示，让学生了解电流的传递原理。
3. 电路的组成：讲解电路的基本组成部分，让学生认识电路的各个环节。 4. 电器的安全使用方法：教授电器的安全操作步骤，强调注意事项。
5. 随堂练习：分组讨论，让学生设计一个安全的电路图。
6. 例题讲解：分析常见的电工安全事故案例，让学生了解事故原因及预防措施。
7. 小组讨论：让学生分享家庭中的电器使用经验，讨论如何做到电工安全。
8. 作业布置：电工安全知识问答，让学生巩固所学内容。
六、板书设计
电流的概念、电路的组成、电器的安全使用方法
七、作业设计
1. 题目：请列举五种家庭电器，并说明它们的安全使用方法。
答案：电视机、洗衣机、冰箱、空调、电热水器。
安全使用方法：插头插入符合国家安全标准的插座；使用时要保持设备干燥；避免用水直接冲洗电器；不要让孩子接触电器电源。
2. 题目：电流是怎样传递的？
答案：电流是通过导体中的自由电子传递的，当电压施加在导体两端时，自由电子会从高电势端向低电势端移动，形成电流。
八、课后反思及拓展延伸
课后反思：本节课通过讲解、实践、讨论等多种教学方式，使学生掌握了电工安全的基本知识和注意事项。但在教学过程中，要注意加强学生的实践操作能力培养，提高他们的安全意识。 拓展延伸：邀请电工专业人士进行讲座，让学生深入了解电工行业的安全生产规范；组织学生参观电力设施，增强他们对电力安全的认识。
安全用电第六版完整版全套PPT电子课件教案.pptx
未知驱动探索，专注成就专业
1
安全用电第六版完整版全套PPT电子课件教案.pptx
1. 引言
本电子课件教案为安全用电第六版完整版全套PPT电子课件的教学辅助文件。本教案旨在为教师在教授安全用电相关知识时提供一个具体的教学指导。
2. 目标与意义
本课件的主要目标是让学生掌握安全用电的基本知识和技能，提高学生对电器安全使用的意识，减少电器事故的发生。
通过教学，学生将了解以下内容：
• 安全用电的基本原则
• 安全用电的常见事故
• 安全用电的防范措施
• 安全用电的应急处理方法
学会正确使用电器、正确维护电器、正确识别电器故障及正确应对电器事故，将为学生日常生活中的安全提供有力保障。 未知驱动探索，专注成就专业
2
3. 教学内容与步骤
3.1 安全用电的基本原则
1. 描述电器的基本组成部分
2. 介绍电器的工作原理
3. 分析电器使用中常见的安全隐患
4. 强调安全用电的基本原则
3.2 安全用电的常见事故
1. 列举并描述常见的电器事故案例
2. 分析这些事故发生的原因
3. 强调事故预防和事故应对的重要性
3.3 安全用电的防范措施
1. 介绍常见的安全用电设备和器具
2. 分析这些设备和器具的作用
3. 强调正确使用这些设备和器具的重要性 未知驱动探索，专注成就专业
3
3.4 安全用电的应急处理方法
1. 告知学生应急处理电器故障和事故的步骤
2. 介绍紧急救护措施
3. 实际操作演示应急处理方法和紧急救护措施
4. 教学工具与媒体
• 安全用电第六版完整版全套PPT电子课件教案.pptx
• 投影仪与电脑，用于展示课件内容
5. 教学评估
1. 答题：通过给学生布置一定数量的选择题和简答题，检测学生对课程内容的理解和掌握程度。
2. 案例分析：提供一些真实的电器事故案例，要求学生分析事故原因，并提出相应的预防措施和安全应对方法。
3. 情境模拟：设置一些模拟的电器故障和事故情境，要求学生结合课程中学到的知识进行实际操作和应急处理。 未知驱动探索，专注成就专业
《电工基础》 第一章 电路基础知识
2019至2020 学年第一学期
教师授课教案
类 别：
授课专业班级：
课 程：《电工基础》 第一章 电路基础知识
开课时间：
总课时：40学时
使用教材：
授课教师：
教研室：
授课次数 1 授课课时 2
授课章节
名称 第一章 电路基础知识
§1-1 电流和电压
授课专业、
班级 机电班
教学目标 知识目标 了解电路的基本概念。
能力目标 熟悉有关电路的技术名词和专业术语
教学要点 教学重点 电路的基本概念
教学难点 电路的技术名词和专业术语
课型 1、理论课；2、新授课。
安全教育 电工安全知识
教法与学法 （教具） 讲授、讨论为主，示范演示辅助
主要教学步聚与内容 教学过程设计 时间分配
一、课堂组织
二、安全理念讲解
电工必须接受安全教育、掌握电工基本的安全知识，然后方可参加电工的实际操作。凡没有参加过安全教育、不懂得电工安全知识的学员，是不允许参加电工实习操作的。
三、新课导入：
电是一种自然现象，是一种能量，自然界的闪电就是电的一种现象。
电是像电子和质子这样的亚原子粒子之间的产生排斥力和吸引力的一种属性。它是自然界四种基本相互作用之一。
电或电荷有两种：我们把一种叫做正电、另一种叫做负电。通过实验我们发现带电物体同性相斥、异性相吸，其吸引力或排斥力遵从库仑定律。
电是个一般术语，包括了许多种由于电荷的存在或移动而产生的现象。这其中有许多很容易观察到的现象，像闪电、静电等等，还有一些比较生疏的概念，像电磁场、电磁感应等等。
第一章 电路基础知识
§1-1 电流和电压
一、电路
1.电路及其组成
电路：电流流通的路径。
电路的组成：电源、开关、负载和导线。
2.电路图：用电气符号描述电路连接情况的图，称电路原理
导入新课
讲授
举例
2分
3分
5分
25分
图，简称电路图。
3.电路的功能：
1）进行能量的转换、传输和分配。
电能的传输示意图
电工基础知识教学课件
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
电工基础知识教学课件
电工基础知识教学课件
电工基础知识教学课件内容大家是否全部理解？朋友们，以下是电工基础知识内容，欢迎大家学习！
一、什么是相电压线电压
火线和零线间的电压为220伏，称为“线电压”；而两根火线间的电压为380伏，称为“相电压”。
线电压就是两根相线之间的电压，相电压就是相与中性点之间的电压，这是对星形接法而言的，但对于角形接法，没有中性点，相电压是等于线电压的。因为每相绕组上所能承受的电压是相电压，角形接法中其中有一相绕组始终是接在两根相线之间的，即有一个绕组直接接在线电压上，所是以最低的为准，在角形接法中线电压要等于相电压，才能满足绕组的电压等级。 可以这样理解：
1、三相电——发电机中三个固定线圈，它们在磁场中运动相应产生三个感应电压，而且每个电压的相角相差120度，这就是日常所谓的ABC三相；
2、发电机的三相电输出接法若采用“三相四线制星形接法”，就会有一根零线和三条相线；
3、零线——变压器低压侧一般采用Y型接法，中性点用导线与大地相连，同时在中性点拉出一条导线，该导线便是零线。零线的好处是把中性点的电位保持为零电位，使相线（A、B、C相拉出的导线）与零线之间的电压保持相对稳定，有利于用户电器使用。
4、线电压、电流——相线与相线之间的电压称为线电压（例如AB相线之间的电压，一般为380V），相线与相线之间形成回路所产生的电流称线电流
相电压，相电流——相线与零线之间的电压称相电压（一般为220V），相线与零线之间形成回路所产生的电流为相电流。
5、母线——在输电线路中的主干线称为母线。
6、相电压是各个相与地的电压。线电压是相与相的`电压，就三相四线制的380伏、相电压是220伏线电压是380伏。两个是1.732的关系。
二、什么是隔离变压器
隔离变压器(Isolationtransformer)俗称安全变压器，是指输入绕组与输出绕组带电气隔离的变压器，是用以对两个或多个有耦合关系的电路进行电隔离的变压器。隔离变压器一般用于机器维修、保养，起保护、防雷、滤波作用，用以避免偶然同时触及带电体，变压器隔离的是原副边绕线圈各自的电流。隔离变压器早期为欧洲国家用在电力行业，广泛用于电子工业或工矿企业，机床和机械设备中一般电路的控制电源，安全照明及指示灯的电源之用。
