接入网类型
接入网技术--综合业务接入 (3)
图11.6 共享式UNI的VP/VC配置示例 如，采用ATM方式的单个UNI可以支持多个逻辑接入。
19
11.1.3-2 业务节点接口SNI
• 接入网AN和一个业务节点SN之间的接口，位于 接入网的业务侧； • SNI使不同的用户业务能与交换机连接，SNI的 类型有： • 对交换机的模拟接口（Z接口） • 数字接口（V接口） • 各种数据及宽带业务接口；
– 业务口监测：故障检测与指示以及性能监测；
44
11.6.2 接入网的管理功能
• 核心功能（CF）的管理：
– 核心功能控制：承载分配、承载适配、协议承载分 配、协议映射等； – 核心功能监测：故障检测与指示以及性能监测；
• 传送功能（TF）的管理：
– 传送功能控制：传送功能配置和保护倒换控制；
– 传送功能监测：故障检测与指示以及性能监测；
17
11.1.3-1 用户网络接口UNI
• UNI在接入网中的用户侧，用于支持多种业务 （如PSTN、ISDN、按需业务、永久租用业务 等）的接入；
– 独立UNI：通过一个UNI接入一个业务节点SN； – 共享UNI：可以通过单个UNI接入一个以上的业务 节点SN；
18
11.1.3-1 用户网络接口UNI
• 具体功能：
– 终结ANI功能； – 将承载通路的需要和即时的管理及操作需要映 射到核心功能； – 特定SNI的协议映射； – SNI的测试和SPF的维护； – 管理和控制功能；
29
11.1.5-3 核心功能CF
• 主要作用：使单个用户端口的承载要求或 业务端口的承载要求与公共传送承载体相 适配； • 具体功能：
11.1.3 接入网的接口类型
• 接入网的基本功能是能支持不同的接入类型来满 足用户的需要； • 接入网的承载业务类型：
接入网概述
交接箱：由交接箱开始经较小线径较小对数的配线 电缆（每组几十对）连至分线盒。
分线盒：由分线盒开始通常是若干单对或双对双绞 线直接与用户终端处的网路接口（NI）相 连，用户引入线为用户专用，NI为网络设 备和用户设备的分界点。
1.2.2 光纤接入网 光纤接入网（或称光接入网）（OAN）是以光纤为 传输介质，并利用光波作为光载波传送信号的接入 网，泛指本地交换机或远端交换模块与用户之间采用 光纤通信或部分采用光纤通信的系统。
根据接入网框架结构和体制要求，接入网的重要特 征可归纳为如下四点：
（1）接入网对于所接入的业务提供承载能力，实 现业务的透明传送。
（2）接入网对用户信令是透明的，除了一些用户 信令格式转换外，信令和业务处理的功能依然在业务 节点中。
（3）接入网的引入不应限制现有的各种接入类型和 业务，接入网应通过有限个标准化的接口与业务节点 相连。
第一章 接入网概述
1.1 接入网的基本概念 1.2 接入网的分类 1.3 接入网提供的综合接入业务
1.1 接入网的基本概念
接入网诞生的背景： 接入网诞生的背景：
由于用户业务规模和业务类型的剧增， 由于用户业务规模和业务类型的剧增， 需要有一个综合话音、 需要有一个综合话音、数据及未来交互 式视频的介入网络代替现有的铜线网络。
2．接入网的定界
接入网所覆盖的范围可由三个接口来定界： SNI、UNI与管理的Q3 接口。 业务节点（SN）是提供业务的实体，可提供 规定业务的业务节点有本地交换机、租用线业 务节点或特定配置的点播电视和广播电视业务 节点等。
业务节点（SN）是提供业务的实体，诸如： 本地交换机或者广播电视业务节点等。
三、综合数字通信和视像（IDV）方式
从上面的讨论可知，国际上新开发 的SDV技术是将电信、视像数字传输和 视像模拟传输综合在一起，这既保持了 数字传输质量高的优点，又保留了当前 视像以模拟传输的现实情况，还可能适 应将来交互式数字化视像发展，并具有 交换等多种功能，是一种比较先进和有 广泛应用前景的技术。
无线接入网
无线接入网技术学院：科信学院班级：08通信（2）班姓名：侯磊学号：080312224无线接入网技术一、无线接入网的定义及分类宽带接入网目前有四大类：电话拨号上网、调制解调器拨号上网、光纤上网和无线上网。
这次我们来研究一下无线上网。
无线上网是指使用无线连接的互联网登陆方式。
它使用无线电波作为数据传送的媒介。
速度和传送距离虽然没有有线线路上网优秀,但它以移动便捷为杀手锏,深受广大商务人士喜爱。
无线上网现在已经广泛的应用在商务区，大学，机场，及其他各类公共区域,其网络信号覆盖区域正在进一步扩大。
无线上网常见的无线上网包括下面几类：方式1：手机单独上网方式2：带WiFi功能的智能手机，在检测到Chinanet的Wlan信号，通过账号认证方式上网。
方式3：在电脑上安装网卡，3G网络有中国电信的EVDO、联通的WCDMA、移动的TD-SCDMA，2G网络目前处于淘汰边缘，仍有部分用户使用，但速度较慢（移动的GPRS/EDGE/TD，电信的CDMA1X/EV-DO，联通的GPRS/WCDMA），拨号上网。
方式4：电脑在检测到Chinanet的Wlan信号，通过账号认证方式上网。
方式5：电脑连接手机（用连接线/蓝牙），把手机当作MODEM拨号，电脑上网。
方式6：在有线宽带上安装无线路由器（或称无线AP），电脑或手机通过无线AP的WiFi信号上网。
方式7：手机通过蓝牙（无线方式）连接到已有线上网的电脑，共享电脑的网线上网。
二、形式分类一种是802.11X的就是通过无线网卡和AP的连接，典型的就是wi-fi的应用。
被称为wlan连接，进入局域网通过网关上网。
现在一般用802.11g，54M连接速度。
一般酒店，公司会做这方面的无线覆盖。
一种是GPRS，通过GPRS手机或者卡件+SIM卡直接拨号CMNET或者WAP上网，其中拨net可以连接www网站，wap需要代理。
net连接速度好像是115K，慢是慢，但是方便，手机有信号的地方就可以上。
第七章 光纤接入网
7.2.1 光纤接入网功能模型
Q3接口 （PON） ODN ONU ONU ONU 用户侧 ONU：光网络单元 ODN：光配线网络 接入链路 OLT：光线路终端 PON：无源光网络 网络侧 AON：有源光网络 ODT：光配线终端 （AON） ODT OLT 业务节点功能 OLT甚高速数字用户线(VDSL：very－high－rate DSL) 在ADSL基础上发展起来的VDSL，可在很短的双绞 铜线上传送比ADSL更高速的数据，其最大的下行速率为 51～55Mbps，传输线长度不超过300m；当传输速率在 13Mbps以下时，传输距离可达到1.5Km，上行速率则为 1.6Mbps以上。 • 速率自适应数字用户线(RADSL:Rate Adaptive DSL) RADSL提供的速率范围与ADSL基本相同，也是一 种提供高速下行、低速上行并保留原语音服务的数字用 户线。与ADSL区别在于：RADSL的速率可以根据传输 距离动态自适应，当距离增大时，速率降低，这样可以 提供用户传输服务的灵活选择。
树形结构 采用串联光分支器件（OBD）分开下 行信号和组合上行信号，光分支器件一般采用1： N型。 总线形结构采用分光/合光器件（S/C）即光分支 耦合器，将各个ONU连接到OLT发出的总线上。 ODN的主要光特性如下： •光波长透明性：如光分支器件之类的无源器件， 不 具 有 波 长 选 择 功 能， 能 支 持 传 送 1310nm和 1550nm波长区内波长的信号。 •互换性：ODN的输入和输出口互换后，对通过器 件的光衰耗不会产生显著的变化。 •光纤兼容性：所有的光器件应能与光纤兼容。
光纤接入网可分为光纤到户(FTTH)、光纤到路边 (FTTC)、光纤到大楼(FTTB)、光纤到办公室 (FTTO)等。
基于光纤的接入技术包括光纤/同轴线混合网 （HFC：Hybrid Fiber Coaxial) 、以ATM为基础 的无源光网络(APON) 、GPON、EPON、SDH 应用于接入网 、IP over （D）WDM 等。

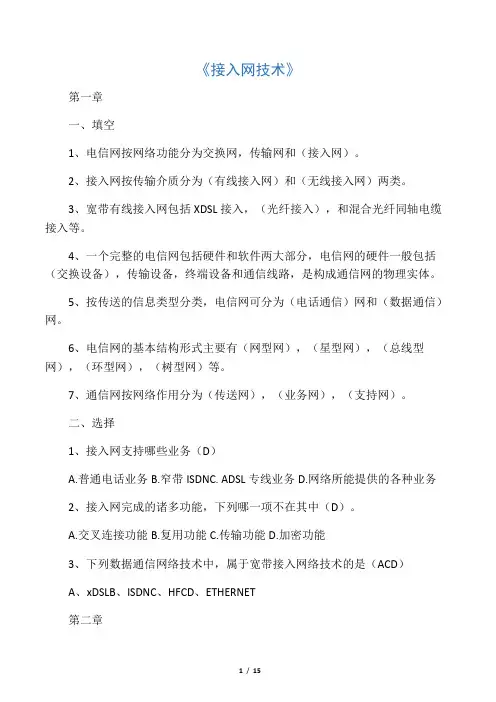

《接入网技术》复习章节题型,含答案
《接入网技术》第一章一、填空1、电信网按网络功能分为交换网，传输网和（接入网）。
2、接入网按传输介质分为（有线接入网）和（无线接入网）两类。
3、宽带有线接入网包括XDSL接入，（光纤接入），和混合光纤同轴电缆接入等。
4、一个完整的电信网包括硬件和软件两大部分，电信网的硬件一般包括（交换设备），传输设备，终端设备和通信线路，是构成通信网的物理实体。
5、按传送的信息类型分类，电信网可分为（电话通信）网和（数据通信）网。
6、电信网的基本结构形式主要有（网型网），（星型网），（总线型网），（环型网），（树型网）等。
7、通信网按网络作用分为（传送网），（业务网），（支持网）。
二、选择1、接入网支持哪些业务（D）A.普通电话业务B.窄带ISDNC. ADSL专线业务D.网络所能提供的各种业务2、接入网完成的诸多功能，下列哪一项不在其中（D）。
A.交叉连接功能B.复用功能C.传输功能D.加密功能3、下列数据通信网络技术中，属于宽带接入网络技术的是（ACD）A、xDSLB、ISDNC、HFCD、ETHERNET第二章一、填空1、按照网络规模，计算机网络被划分成三个主要类型（LAN），（MAN），（WAN）。
2、宽带IP城域网采用分层的建网思路，这样可使网络结构清晰，各层功能实体之间的作用定位清楚，接口开放，标准。
根据网络规模不同，传统的宽带城域网可分为（核心）层，（汇聚）层，（接入）层。
3、目前计算机网络主要采用的是（TCP/IP）协议。
二、选择1、IP网常用设备包括网络交换机，接入服务器，光纤收发器和（A）A.路由器B.电话机C.传真机D.打印机2、关于以太网交换机，下面的论述中不正确的是（D）A.以太网交换机工作在数据链路层B.交换机的每个端口形成一个冲突域。
C.交换机支持多端口同时收发数据D.交换机是一种多端口中继器。
3、VLAN的优点包括（ABC）A、限制网络上的广播B、增强局域网的安全性D、提高了网络带宽C、增加了网络连接的灵活性三、判断1、计算机网络是将地理位置不同，且有独立功能的多个计算机系统利用通信设备和线路互相连接起来，且以功能完善的网络软件（包括网络通信协议，网络操作系统等）实现网络资源共享的系统。
常见的有线接入网技术介绍
常见的有线接入网技术介绍接入网位于交换局和用户终端之间,可以支持各种交换性和非交换性业务,并将这些业务组合后沿着公共传输通道送往业务节点,其中包括将UNI信令转换为SNI信令,但接入网本身并不解释和处理信令的内容。
其中,馈线段对应于综合布线系统中的端局到设备间主配线架,配线段对应于布线系统中主配线架到楼层配线架,而引线段对应于水平布线系统,即楼层配线架到用户工作区的信息插座上。
作为传送电信业务提.供所需传送承载能力的实施系统,接入网是电信网络的重要组成部分,其目标是建立一种标准化的接口方式,以一个可监控的接入网络,使用户获得话音、数据多媒体、有线电视等综合业务,接入网技术的先进性直接影响整个通信系统的性能。
常见的有线接入网技术包括采用铜双绞线、同轴电缆、光纤和无线等各种接入手段:PDH、SDH以及二者的衍生等多种传输体制:话音、数据和图像等各种业务类型。
从而使接入网技术呈现出前所未有的多样性。
从市场的角度可以将这些技术分为若干类:基于纯的铜双绞线媒质的xDSL技术:混合光纤/双绞线技术;混合光纤/同轴电缆(HFC)技术:无线用户环路技术(WLL)和全光纤网络技术。
1、xDSL技术数字用户环路技术(xDSL)是利用近年来数字信号处理(DSP)技术的成果。
可分为高速数字用户环路(HDSL)、非对称数字用户环路(ADSL)和甚高速数字用户环路(VDSL)等几种。
HDSL系统分别在局端和用户端增加一个本地单元和一个远端单元,以对绞铜线连接。
传输的信息是经过时分复用组成E1结构的信息流,借助回声消除技术使用2BIQ码,实现在对绞线上双向传输2.048Mbit/s信息的能力。
目前HDSL的传输距离大约3-5km.ADSL系统结构类似于HDSL系统,不同之处在于它是在一对双绞铜线上利用数字技术传送话音和视频信息。
上行的传输速率一般为384kbit/s,而下行的传输速率6.144Mbit/s 或更高。
由于这类系统上行与下行的信息速率是不对称的,故称其为不对称数字用户环路。
计算机网络之接入网技术
计算机网络之接入网技术在当今信息技术高速发展的时代，计算机网络的快速发展已经成为现代社会的一种必然趋势。
而作为计算机网络的基础设施之一，接入网技术在实现计算机网络广泛连接的过程中起到了重要作用。
本文将就接入网技术进行讨论，主要内容包括接入网技术的概念、发展历程、主要类型以及未来趋势。
一、接入网技术的概念接入网技术是指将终端用户连接到广域网或互联网的网络技术。
它是计算机网络的入口，为用户提供与互联网交互的通道。
接入网技术的发展与用户对高速、稳定、安全的网络连接需求密切相关。
二、接入网技术的发展历程接入网技术的发展经历了几个重要阶段。
早期的拨号上网技术是用户通过电话线路连接到ISP（互联网服务提供商）的方式，其速度较慢、连接不稳定。
后来，随着宽带接入技术的发展，如ADSL、光纤等，用户可以享受到更快速、稳定的网络连接。
目前，随着5G技术的应用，无线接入网技术也得到了快速的发展。
三、接入网技术的主要类型1. 宽带接入技术宽带接入技术是指使用宽带传输介质，如光纤、同轴电缆等，提供高速网络接入服务。
其中，光纤接入技术由于其较高的传输带宽和抗干扰能力得到了广泛应用。
2. 无线接入技术无线接入技术是指利用无线信号将用户连接到网络的方式。
其中，Wi-Fi是最常见的无线接入技术之一，用户可以通过无线路由器接入网络。
此外，蜂窝网络、卫星网络等也是常用的无线接入技术。
3. 其他接入技术除了宽带和无线接入技术，还存在一些其他接入技术。
例如，以太网接入技术是使用以太网协议实现用户接入的方式，具有成本低、易于扩展等优点。
另外，光纤到户（FTTH）接入技术也是一种高速接入技术。
四、接入网技术的未来趋势随着计算机网络的快速发展，接入网技术也将迎来新的挑战和机遇。
未来，接入网技术将朝着更高速、更稳定、更安全、更智能化的方向发展。
例如，随着5G技术的商用，无线接入网将进一步提速，用户可以享受到更低的延迟和更高的带宽。
此外，随着物联网技术的普及，接入网技术也需要支持更多设备的连接和数据传输。
电信接入网技术、概述和发展
46
电信接入网概述、基础及发展
3、通信信息技术的发展推进了网络结构的演进 传统的五级电话网 现代电信网：五级网演变成三级网 通信信息网：是国家信息基础结构中的物理 实施部分 国家信息基础结构由四个基本要素组成，即 通信网络、计算机、信息和人。
（2）从功能上分，整个电信网可分为三个部分： 传送网、交换网、接入网 长途网、中继网、接入网 核心网、接入网
10
电信接入网概述、基础及发展
UNI
SNI
SNI
UNI
CPN
AN
CN
AN
CPN
AN：接入网 CN：核心网 UNI：用户网络接口 SNI：业务节点接口 CPN：用户驻地网
电信网的基本组成
11
电信接入网概述、基础及发展
按照电信网的概念，公用电信网可以划分 为长途网（长市话局以上的部分）、中继网（ 长途端局与市话局之间以及各市话局之间的部 分）和接入网三部分。最近国际上已将长途网 和中继网合并在一起称为核心网（Core Network）或称转接网（Transit Network）。
12
28
电信接入网概述、基础及发展
用户接入网是一个适用于各种业务和技术 ，有严格规定并以较高的功能角度描述的网络 概念。
29
电信接入网概述、基础及发展
4、接入网的物理参考模型 接入网的物理参考模型如图所示，其中灵活
点（FP）和配线点（DP）是非常重要的两个信 号分路点，大致对应传统铜线用户线的交接箱和 分线盒。在实际应用与配置时，可以有各种不同 程度的简化，最简单的一种就是用户与端局直接 相连，这对于离端局不远的用户是最为简单的连 接方式，但在多数情况下是介于上述两种极端配 置方式之间。
接入网接入网的概念-有线接入网
接入网接入网的概念-有线接入网
4．接入网的接入类型
① PSTN（公用交换电话网）类 ② N-ISDN（窄带综合业务数字网）类 ③ B-ISDN（宽带综合业务数字网）类 ④ 永久性租用线类 ⑤ 数据业务网类 ⑥ 广播接入类 ⑦ 交互式视像类
接入网接入网的概念-有线接入网
5．接入网的功能
接入网接入网的概念-有线接入网
接入网接入网的概念-有线接入网
7.2 有线接入网
7.2.1 铜线接入网
接入网接入网的概念-有线接入网
1．高速率数字用户线（HDSL）
高速率数字用户线（High—rate Digital Subscriber Line，HDSL）是在两（三）对用 户线上，利用2B1Q等编码技术，高速自适应 数字信号处理器来均衡全部频段上的线路损耗， 消除杂音及串话，借助于每对线上的回波消除 器和混合线圈设备，将两（三）对全双工铜线 并用而得到基群速率（2Mbit/s）的宽带电路。
接入网接入网的概念-有线接入网
4．管理接口（QAN）
AN与其网管之间的接口为QAN，当 AN纳入TMN时，AN应经Q3接口与TMN 相连，统一协调不同网元（如AN，SN 需的接入类型和接入承载能力。
接入网接入网的概念-有线接入网
5．接入网的管理
TMN是收集、传输、处理和存储电信 网运行、管理以及维护（OAM）信息的综 合管理系统。接入网的系统管理功能 （AN-SMF）可认为是TMN功能的一部分。
无源光网络结构光纤接入网
接入网接入网的概念-有线接入网
7.2.3 混合光纤/同轴电缆接入网
接入网接入网的概念-有线接入网
图7-14 典型HFC网络结构
接入网接入网的概念-有线接入网
2．工作原理
接入网介绍讲解
02
安全漏洞管理
03
人员安全管理
定期对网络设备和安全设备进行 漏洞扫描和修复，确保设备安全。
加强人员安全意识培训，制定安 全管理制度，规范人员操作行为。
THANKS FOR WATCHING
感谢您的观看
3
不同无线技术的混合接入网
将不同类型的无线技术进行融合，实现多场景下 的宽带接入服务。
03
接入网设备
接入网设备介绍
01
接入网设备是用于连接用户终端设备和核心网络之间的网络设 备，是整个通信网络的重要组成部分。
02
接入网设备包括光网络单元（ONU）、光线路终端（OLT）、
交换机、路由器等。
接入网设备的主要功能是提供用户接入网络的接口，实现用户
接入网市场发展
市场竞争格局
随着技术的发展和市场需求的增长，接入网市场竞争越来 越激烈，各大运营商都在加大投入，提升网络质量和服务 水平。
融合发展趋势
未来接入网市场将呈现融合发展趋势，各种接入技术将相 互融合，形成综合接入能力，满足用户多样化的需求。
创新发展
未来接入网市场的发展需要不断创新，探索新的技术、业 务和商业模式，以适应市场的变化和用户的需求。
03
数据的传输和交换。
接入网设备功能
数据传输
接入网设备能够提供高速、高效的数据传输， 支持多种传输协议和接口标准。
路由交换
接入网设备可以实现路由和交换功能，支持 多种路由协议和交换技术。
用户管理
接入网设备可以对用户进行管理，包括用户 认证、授权、计费等。
安全管理
接入网设备可以提供安全保障，包括数据加 密、防火墙、入侵检测等。
02 移动通信网络技术，具有高速移动数据传输、多媒体
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤接入网的拓扑结构，是指传输线路和节点之间的结构，表示了网络中各节点的相互位置与相互连接的布局情况。
在光纤接入网络中，主要采用总线型、环型和星型这3种基本的网络拓扑结构，当然在大的网络中，同样可以派生出一些混合型的拓扑结构，如总线-星型结构、树型、双环型等多种组合应用形式，各有特点、相互补充。
在此仅对以上3种基本的光纤接入网络拓扑结构进行简单介绍。
要注意的是，本节所给出的网络结构为最基本的模块式结构，实际的光纤网络中还涉及到许多器件和设备的连接。
1．总线型结构
总线型结构是光纤接入网的一种应用非常普遍的拓扑结构，它是以光纤作为公共总线（母线），一端直接连接服务提供商的中继网络，另一端则是连接各个用户。
各用户终端通过某种耦合器与光纤总线直接连接所构成的网络结构，用户计算机与总线的连接可以是同轴电缆，也可以是双绞线，当然也可以仍是光纤。
与我们在局域网中介绍的总线型拓扑结构是一样的，如图3-66所示。
其中的中继网络可以是像PSTN、X.25、FR、ATM等任意一种。
我们在前面介绍的Cable MODEM接入方式就是采用这样一种接入方式。
图-这种结构属串联型结构，优点是共享主干光纤，节省线路投资，增删节点容易，彼此干扰较小；缺点是共享传输介质，连接性能受用户数多少影响较大。
2．环型结构
环型结构与局域网中通常所讲的环型拓扑结构是一样的，是指所有节点共用一条光纤环链路，光纤链路首尾相接自成封闭回路的网络结构，当然光纤的一端同样需要连接到服务提供商的中继网络，基本网络结构如图3-67所示。
用户与光纤环的连接也是通过各种耦合器进行的，所采用的介质可以是同轴电缆，也可以是双绞线，当然更可以是光纤。
图这种结构的突出优点是可实现网络自愈，即无须外界干预，网络即可在较短的时间里从失效故障中恢复所传业务。
缺点是连接性能差，因为也是共享传输介质的，所以通常适用于较少用户的接入中；而且故障率较高，故障影响面广，只要光纤环一断，整个网络就中断了。
3．星型结构
这里所说的星型结构与局域网中所说的“星型结构”也是一样的，不过此处强调的是传输介质为光纤，而并非通常所说的双绞线。
在这种星型结构的光纤接入网中，各用户终端通过一个位于中央节点（设在端局内）具有控制和交换功能的星型耦合器进行信息交换。
它属于并联结构，不存在损耗累积的问题，易于实现升级和扩容；各用户之间相对独立，业务适应性强。
但缺点是所需光纤数较多（每用户单独一条），成本较高；另外，由于在这种结构中，所有节点都需要经过中央节点的数据交换才能与中继网络连接，所以中央节点的星型耦合器工作负荷比较重，对可靠性要求极高，一旦中央节点出现故障，则整个网络也将瘫痪。
星型结构又分为有源单星型结构、有源双星型结构及无源双星型结构3种。
（1）有源单星型结构
该结构是用光纤将位于服务提供商交换局的OLT与用户直接相连，点对点连接，与现有双绞铜缆局域网的星型结构基本一样。
在这种结构中，每户都有单独的一对线，直接连到服务提供商的局端与中继网络相连的OLT。
网络接入基本结构如图3-68所示。
图这种结构接入方式的优点主要表现为用户之间互相独立，保密性好；升级和扩容容易，只要将两端的设备更换就可以开通新业务，适应性强。
缺点是成本太高，每户都需要单独的一对光纤或一根光纤（双向波分复用），要通向千家万户，就需要上千芯的光缆，难于处理，而且每户都需要专用的光源检测器，相当复杂。
（2）有源双星型结构
双星型结构实际上就是一个树型结构，分两级。
它在服务提供商交换局OLT与用户之间增加了一个有源节点。
交换局与有源节点共用光纤，利用时分复用（TDM）或频分复用（FDM）传送较大容量的信息，到有源节点再换成较小容量的信息流，传到千家万户。
基本网络结构如图3-69所示。
这种网络结构的优点是灵活性较强，中心局有源节点间共用光纤，光缆芯数较少，降低了费用。
缺点是有源节点部分复杂，成本高，维护不方便；另外，如要引入宽带新业务，将系统升级，则需将所有光电设备都更换，或采用波分复用叠加的方案，这比较困难。
（3）无源双星型结构
这种结构保持了有源双星型结构光纤共享的优点，只是将有源节点换成了无源分路器，维护方便，可靠性高，成本较低。
由于采取了一系列措施，保密性也很好，是一种较好的接入网结构。
4．EPON广域网连接拓扑结构
EPON 网络采用一点至多点的拓朴结构，取代点到点结构，大大节省了光纤的用量和管理成本。
无源网络设备代替了传统的ATM/SONET宽带接入系统中的中继器、放大器和激光器，减少了中心局端所需的激光器数目，并且OLT由许多ONU用户分担。
而且EPON利用以太网技术，采用标准以太帧，无须任何转换就可以承载目前的主流业务——IP业务。
因此EPON十分简单、高效、建设费用低、维护费用低，是最适合宽带接入网需求的。
EPON与APON光路结构类似，都遵循G•983协议，最终它将以更低的价格、更宽的带宽和更强的服务能力取代APON。
一个典型的EPON系统也是由OLT、ONU、ODN组成的，如图3-70所示。
OLT放在中心机房，ONU为用户端设备。
ODN（Optical Distributed Network，光纤分配网）是光配线网，主要由一个或数个光分离器（Splitter）来连接OLT和ONU，用于分发下行数据并集中上行数据。
OLT 既是一个交换机或路由器，又是一个多业务提供平台，提供面向无源光纤网络的光纤接口。
OLT除了提供网络集中和接入的功能外，还可以针对用户的 QoS/SLA（服务水平协议）的不同要求进行带宽分配，网络安全和管理配置。
Splitter是一个简单设备，它不需要电源，可以置于全天候的环境中，一般一个Splitter的分线率为2、4或8，并可以多级连接。
在EPON中，OLT到ONU间的距离最大可达20km，如果使用光纤放大器（有源中继器），距离还可以延长。
如图3-70所示，光信号通过光分路器把光纤线路终端（OLT）一根光纤下行的信号分成多路给每一个光网络单元（ONU），每个ONU上行的信号通过光耦合器合成在一根光纤里给OLT。
因而EPON中包括无源网络设备和有源网络设备。
无源网络设备包括单模光缆、无源光分路器/耦合器、适配器、连接器和熔接头等。
它一般放置于局外，也称之为局外设备。
无源网络设备十分简单、稳定可靠、寿命长、易于维护、价格极低。
有源网络设备包括中心局机架设备、光网络单元和设备管理系统（EMS）。
中心局机架上插装光纤线路终端、网络界面模块（NIM）以及交换模块（SCM），因此以上3种设备也统称为中心局机架设备。
