数控回转工作台的用途
数控回转工作台主要用于数控幢床和铣床，其外形和通用工作台几乎一样，
但它的驱动是伺服系统的驱动方式.它可以与其他伺服进给轴联动。数控回转工
作台的回转运动是靠
伺服电动机驱动该回转工作台台面下的蜗轮蜗杆机构来实现的，再由蜗轮带动

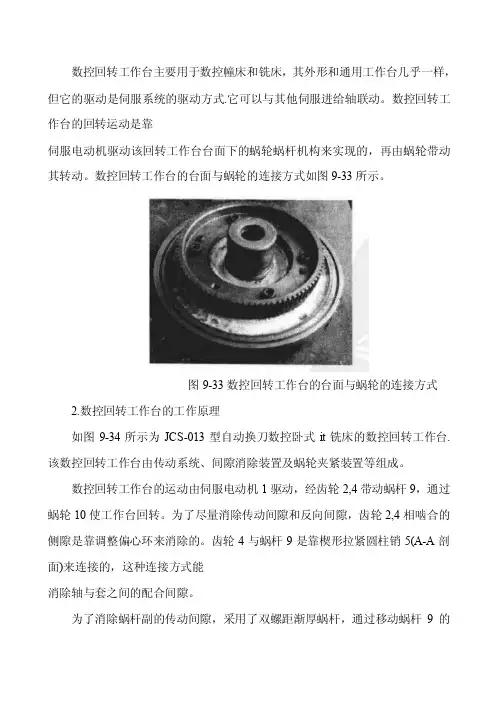

其转动。数控回转工作台的台面与蜗轮的连接方式如图9-33所示。
图9-33数控回转工作台的台面与蜗轮的连接方式
2.数控回转工作台的工作原理
如图9-34所示为JCS-013型自动换刀数控卧式it铣床的数控回转工作台.
该数控回转工作台由传动系统、间隙消除装置及蜗轮夹紧装置等组成。
数控回转工作台的运动由伺服电动机1驱动，经齿轮2,4带动蜗杆9，通过
蜗轮10使工作台回转。为了尽量消除传动间隙和反向间隙，齿轮2,4相啮合的
侧隙是靠调整偏心环来消除的。齿轮4与蜗杆9是靠楔形拉紧圆柱销5(A-A剖
面)来连接的，这种连接方式能
消除轴与套之间的配合间隙。
为了消除蜗杆副的传动间隙，采用了双螺距渐厚蜗杆，通过移动蜗杆9的轴向位置来调整间隙。这样蜗杆的左右两侧面具有不同的螺距，使得蜗杆齿厚
从一端向另一端逐渐增厚。但由于同一侧的螺距是相同的，所以仍然保持着正
常的啮合。调整时先松开螺母7上的锁紧螺钉8，使压块s与调整套11松开，
同时将楔形拉紧圆柱销5松开，然后转动调整套11,带动蜗杆9轴向移动。根据
设计要求，蜗杆有10 mm的轴向移动调整量，这时蜗杆副的侧隙可调整0. 2 mm。
调整后锁紧调整套11和楔形拉紧圆柱销5,蜗杆的左右两端都由双列滚针轴承支
承。其左端为自由端，可以伸长，以消除温度变化的影响;右端装有双列推力轴
承.能轴向定位。
当数控回转工作台静止时必须处于锁紧状态，其台面用沿其圆周方向分布
的8个夹紧液压缸进行夹紧。当数控回转工作台不回转时，夹紧液压缸14的上
腔进压力油，使活塞15向下运动，通过钢球17、夹紧瓦12,13将蜗轮10夹紧;
当数控回转工作台需要回转时，数控系统发出指令，使夹紧液压缸14上腔的油
数控回转工作台结构设计
数控回转工作台结构设计
汪俊国;方正德
【摘 要】分析了数控回转工作台的总体结构及传动系统构成,介绍了传动链的消间隙处理手段,采用双导程蜗杆结构及消隙齿轮减小了传动过程中的反向间隙,采用电磁制动器实现工作过程中的准确定位及有效制动性能.
【期刊名称】《机械工程师》
【年(卷),期】2012(000)010
【总页数】3页(P155-157)
【关键词】数控回转工作台;消隙齿轮;双导程蜗杆
【作 者】汪俊国;方正德
【作者单位】铜陵有色安庆月山矿业公司,安徽安庆246131;铜陵有色安庆月山矿业公司,安徽安庆246131
【正文语种】中 文
【中图分类】TH39
1 引 言
机床制造业是一个国家工业之基石，它为新技术、新产品的开发和现代工业生产提供了重要的手段，是不可或缺的战略性产业。尤其是代表机床制造业最高水准的五轴联动数控机床，在某种意义上它已经成为衡量一个国家的工业发展水平的重要方面。数控回转工作台作为五轴联动的基础，它能够实现回转轴与摆动轴的两坐标定位，完成圆周进给和分度定位的功能。数控回转工作台通过与数控机床的X、Y、Z 三轴协同工作可以对工件上等分和不等分连续孔、槽以及复杂曲面。本公司现有的矿山机械设备因其恶劣的工作环境和大功率的重载工况，使得其机械零部件大多结构大而笨重，因此在加工零件上大量不等分孔时在工位调整及分度划线上耗费了大量的时间。该数控回转工作台的设计能极大提高等分及不等分孔的定位加工效率。本文介绍了数控回转工作台的总体结构。
2 总体方案设计
该数控回转工作台主要作为数控钻床的分度回转附件，结构较为紧凑。在结构设计上采用方箱体式结构以增强回转工作台的刚度和强度，其主要结构包括交流伺服电机、蜗轮箱、消隙齿轮传动、回转主轴、工作花盘、支撑导轨、工作台基座，其结构示意图如图1。
图1 机械结构简图1，4，6，10.轴承 2.主轴推力轴承 3.箱座 5.蜗轮箱 7.蜗轮轴 8.蜗杆 9.蜗轮 11.交流伺服电机 12.联轴器 13.齿轮14.齿圈 15.花盘 16.主轴 17.导轨 18.失电制动器
