1.在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片。下列有关分析正确的是（ ）
A.两个模块相当于开关，彼此串联
B.两个模块相当于开关，彼此并联
C.两个模块相当于电源，彼此并联
D.两个模块相当于电源，彼此串联
2.关于电流和电路的说法错误的是（ ）
A.塑料方便袋口不易分开，用手搓几下就分开了，利用了同种电荷相互排斥的原理
B.太阳黑子运动时，射向地球的电子流形成的电流方向是从太阳到大地
C.电蚊拍的灭蚊网和照明灯有时同时工作，有时单独工作，它们是并联的
D.学校门卫室用于前门或后门来人提醒的两只电铃是并联的
3.将灯泡L和小电动机M接入如图所示的电路中，下列说法中正确的是（ ）
A.开关S1只控制灯泡L
B.开关S2只控制灯泡L
C.先闭合S1，再闭合S2时，灯泡L短路
D.同时闭合S1、S2，灯泡L和电动机M并联
4.如图所示是一种声光报警器电路，各元件均能正常工作。下列现象描述正确的是（ ）
A.只闭合S2时，铃响灯不亮
B.只闭合S1时，灯亮铃不响
C.同时闭合S1、S2，铃响灯不亮
D.同时闭合S1、S2，灯亮铃不响
5.如图所示的电路中，下列说法不正确的是（ ）
A.只闭合开关S1，灯L2发光
B.只闭合开关S2，两个灯泡串联
C.开关S1、S2、S3可以都闭合
D.闭合开关S1、S3两个灯泡并联
6.在如图所示的电路中，开关闭合后，三个灯泡并联的电路是（ ）
A. B. C. D.
7.在香港某些地方，你会发现红绿灯会发出“噔”的声音来，绿灯时声音比较急促，而红灯时比较缓慢。其实这些声音系统是为视障者设置的，提示他们安全过马路，现某地设计带有铃声的交通信号灯电路，要求红绿灯交替工作，且各用电器互不影响；绿灯亮时电铃1响，红灯亮时电铃2响。图所示电路图中符合上述要求的是（ ）
A. B.
C. D.
8.一个电路中有两盏电灯L1和L2，则下列判断正确的是（ ）
A.若开关断开，两灯同时熄灭，则两灯连接方式一定为串联
B.若一盏灯不亮了，另一盏灯仍然亮，则不能判断是串联还是并联
C.若测得每盏灯两端的电压都相等，则两灯的连接方式一定为并联
D.若测得通过每盏灯的电流都相等，则两灯的连接方式一定为串联
9.轿车的驾驶位和副驾驶位一般都设有安全带提醒电路，若汽车点火开关S未接通，电路不工作。S接通后，只要有人坐在其中一个座位上，座位下对应的动合开关S1或S2受压后接通，安全带指示灯点亮同时铃响（灯与铃工作互不影响），提醒他系上安全带后（即将安全带的插头插入连接插座内），安装在插座内对应的动断开关S1′或S2′断开，安全带指示灯熄灭同时铃不响，图中的电路设计符合要求的是（ ）
A.
B.
C. D.
10.如图所示，闭合开关S1、S2后，灯L1、L2均发光。一段时间后，只有一盏灯熄灭，电流表A的示数变为零，则下列判断正确的是（ ）
A.电路的故障可能是灯L1短路
B.电路的故障可能是灯L2断路
C.两灯发光时，L1、L2为并联
D.两灯发光时，L1、L2为串联
11.关于串、并联电路，下列说法正确的是（ ）
A.公路边灯要亮一起亮，要灭一起灭，由此断定这些灯是串联的
B.通过两用电器的电流相等，它们一定是串联的
C.教室里有四盏灯，每两盏灯由一只开关同时控制，则这四盏灯的连接方式是串联
D.家中的电灯与控制它的开关之间的连接是串联的
12.如图所示的路中，各元件完好，关于整个电路的连接，下列说法正确的是（ ）
A.只闭合S1，R1、R2并联
B.只闭合S2，L、R1串联
C.只闭合S2，会形成电源短路
D.只闭合S1，只有R2接入电路
13.街道上的路灯同时发光同时熄灭，据此 （能∕不能）判断其连接方式。如果看到其中一盏灯因故障而熄灭，但其他路灯依然发光，由此可以断定路灯的连接方式为 联（串∕并）；每个用电器和控制它的开关的连接方式为 联（串∕并）。给手机充电时，手机电池是 ，（以上空选填”用电器”或”电源”）。
14.如图所示，只闭合S1，电灯L1、L2组成 电路，断开S1，闭合S2、S3，电灯L1、L2组成 电路，同时闭合S1、S3，电路会形成 （选填“断路”或“短路”）。
15.如图是某取暖器的简化工作电路图。图中元件M是装有扇叶的电动机，元件R通电时会产生热。若闭合开关 时只能送风。若闭合开关 时可以送热风。为了安全起见，取暖器一般都要安装一个跌倒开关S，使取暖器倾倒时整个电路断开。则跌倒开关S应安装在图中的 处（选填“a”、“b”、“c”或“d”）。
16.如图所示的电路图中，要使灯泡L1和L2组成串联电路，应该只闭合开关 ，若要使灯泡L1和L2组成并联电路，应该只闭合开关 。
17.图中，当开关S闭合。S1、S2都断开时，电流通过灯 ，它们是 联。当S、S1、S2都闭合，电流通过灯 ，它们是 联。
18.如图所示电路，当S1，S2都闭合时，能发光的灯泡是 ，它们是 联，当S1，S2都断开时，能发光的灯泡是 ，它们是 联。
19.如图所示的电路连接情况不可见，闭合开关，两个小灯泡同时发光；断开开关，两个小灯泡同时熄灭，根据这一现象 判定两灯是串联的（选填“能”或“不能”）。小明断开开关后，拧下L1，再闭合开关，发现L2不亮了，由此可以说明两灯是 联的。拧上L1后，再次闭合开关，细心的小明发现L1比L2亮，于是，他认为通过L1的电流大于L2的电流。小明的这个判断 （选填“正确”或“不正确”）。
20.火车在两节车厢之间有两间厕所，只有当两间厕所的门都关上时（每扇门相当于一个开关），车厢中指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内都有人。请你把图中的各元件符号连接成符合上述设计要求的电路图。（在答题卡中画出原图并作图）
21.电冰箱已成为千家万户必备的电器。星期天早晨，小红到冰箱里拿牛奶喝，走近冰箱就隐隐听到压缩机“嗡嗡”工作的声音；打开冰箱门，里面的照明灯就亮了，拿出牛奶后关上门里面的灯就熄灭了，但还可以听到压缩机工作的声音。已知压缩机受一个温控开关控制。请你根据以上描述，在图方框内部画出电冰箱的主要电路元件构成的电路图。
22.根据以下要求，设计电路，画出电路图后，用笔画线在图中画出相应的实物连接图（导线不能交叉），要求：
（1）只闭合S1时，红灯发光，绿灯不发光；
（2）S1、S2都闭合时，两灯都发光；
（3）只闭合S2时，两灯均不发光。
解析：你根据：
，判定此设计是 电路。（选填“串联”或“并联”）
23.小明利用灯泡L1、L2，三个开关S1、S2、S3，一个电池组及导线若干组装电路，按要求设计的电路图如图甲所示。
（1）电路图中灯泡L1，L2是 的。（选填“串联”或”并联”）
（2）根据已知电路图中电流的方向（黑色箭头），判断电源上端是 （填“正成“负”）极。
（3）连接的实物电路如图乙所示，请用笔画线代替导线将实物图中未连接好的导线补充完整。（连线不许交叉）
（4）三个开关都闭合后，只有灯泡L2发光则电路故障可能是L1 ，为进一步确定故障原因，小明将L1、L2互换位置，再次将开关都闭合后，发现只有L1发光，则可以确定故障是
A.灯泡L1断路 B.灯泡L1短路 C.开关S1断路 D.开关S2断路
九年级全一册同步专题训练：15.3串联和并联同步练习答案
1.在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片。下列有关分析正确的
是（ ）
A.两个模块相当于开关，彼此串联
B.两个模块相当于开关，彼此并联
C.两个模块相当于电源，彼此并联
D.两个模块相当于电源，彼此串联
答案：B
2.关于电流和电路的说法错误的是（ ）
A.塑料方便袋口不易分开，用手搓几下就分开了，利用了同种电荷相互排斥的原理
B.太阳黑子运动时，射向地球的电子流形成的电流方向是从太阳到大地
C.电蚊拍的灭蚊网和照明灯有时同时工作，有时单独工作，它们是并联的
D.学校门卫室用于前门或后门来人提醒的两只电铃是并联的
答案：B
3.将灯泡L和小电动机M接入如图所示的电路中，下列说法中正确的是（ ）
A.开关S1只控制灯泡L
B.开关S2只控制灯泡L
C.先闭合S1，再闭合S2时，灯泡L短路
D.同时闭合S1、S2，灯泡L和电动机M并联
答案：D
4.如图所示是一种声光报警器电路，各元件均能正常工作。下列现象描述正确的是（ ）
A.只闭合S2时，铃响灯不亮
B.只闭合S1时，灯亮铃不响
C.同时闭合S1、S2，铃响灯不亮
D.同时闭合S1、S2，灯亮铃不响
答案：C
5.如图所示的电路中，下列说法不正确的是（ ）
A.只闭合开关S1，灯L2发光
B.只闭合开关S2，两个灯泡串联
C.开关S1、S2、S3可以都闭合
D.闭合开关S1、S3两个灯泡并联
答案：C
6.在如图所示的电路中，开关闭合后，三个灯泡并联的电路是（ ）
A. B. C. D.
答案：D
7.在香港某些地方，你会发现红绿灯会发出“噔”的声音来，绿灯时声音比较急促，而红灯时比较缓慢。其实这些声音系统是为视障者设置的，提示他们安全过马路，现某地设计带有铃声的交通信号灯电路，要求红绿灯交替工作，且各用电器互不影响；绿灯亮时电铃1响，红灯亮时电铃2响。图所示电路图中符合上述要求的是（ ）
A. B.
C. D.
答案：C
8.一个电路中有两盏电灯L1和L2，则下列判断正确的是（ ）
A.若开关断开，两灯同时熄灭，则两灯连接方式一定为串联
B.若一盏灯不亮了，另一盏灯仍然亮，则不能判断是串联还是并联
C.若测得每盏灯两端的电压都相等，则两灯的连接方式一定为并联
D.若测得通过每盏灯的电流都相等，则两灯的连接方式一定为串联
答案：B
人教新版九年级物理全一册 15.3 串联和并联 同步练习题 含答案
人教新版九年级物理全一册 15.3 串联和并联 同步练习题 含答案
1 / 8 15.3 串联和并联
一．选择题（共8小题）
1．用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，判断两盏灯的连接方式是（ ）
A．一定是串联 B．一定是并联
C．串联、并联都有可能 D．以上说法都不对
2．日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电气设备之间的连接方法是（ ）
A．一定是串联
B．一定是并联
C．可以串联，也可以是并联
D．电灯与插座应该串联，彩电与电冰箱应该并联
3．如图所示的四个电路图，开关S能使L1和L2同时发光和熄灭的是（ ）
A．甲、丙 B．乙、丁
C．甲、丁 D．丙、丁
4．某保密室有三道门，关上一道门相当于闭合一个开关。只要有一道门没有关上，红色和绿色的指示灯都会发光。当三道门都关上时，红灯会熄灭，只有绿灯会发光。则如图中的电路符号要求的是（ ）
A． B．
C． D．
5．楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。小明和小刚利用“光控开人教新版九年级物理全一册 15.3 串联和并联 同步练习题
含答案
2 / 8 关”（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有人走动发出声音时，自动闭合，无人走动没有声音时，自动断开，设计了如图所示的电路，使楼道照明变得“智能化”。符合这种“智能”要求的电路图是（
）
A． B．
C． D．
6．如图所示，R1＝R2时，电源电压不变，当开关由闭合变为断开时，电流表示数（ ）
A．不变 B．变为原来2倍
C．变为原来的 D．无法判断
7．图中四个灯泡的连接方式是（ ）
A．四灯串联
B．L1、L2、L3并联，再与L4串联
C．四灯并联
D．L2、L3、L4并联，再与L1串联
8．如图所示，要使图中电流表的示数最大，下列做法中正确的是（ ）
A．S1、S2都断开 B．S1、S2都闭合
人教版九年级物理全一册《15.3串联和并联》同步测试-带答案
第 1 页 共 9 页 人教版九年级物理全一册《15.3串联和并联》同步测试-带答案
一、填空题
1．如图所示的充电型手电筒由蓄电池，开关和三颗相同的LED灯连接而成，充电时蓄电池相当于
（选填“电源”或“用电器”）；从正在发光的手电筒中取下其中的一颗灯珠，发现另外两颗灯珠发光，则三颗灯珠之间是 联连接的：手电筒工作时，电源外部导线中电子 （选填“由正极到负极”或“由负极到正极”）做定向移动。
2．如图所示，要使两灯串联应闭合开关 ，闭合开关S1和S3，两灯 联；为了避免电源短路，不能闭合开关 。
3．街道上的路灯采用的连接方式是 ，家中开关与被控制的灯之间的连接方式是 。
4．小宇将手机插在插排上充电。这时手机与房间里的电脑是 （选填“串联”或“并联”）的，充电过程中，手机电池相当于充电电路中的 。
5．在如图所示的电路中，有三个开关S1、S2、S3，如果仅将开关S3闭合，S1、S2断开，则灯L1、L2 联。如果将开关S1、S2闭合，S3断开，则灯L1、L2 联。同时闭合开关 是不允许的，因为这样可能会烧坏电源。
6．如图实物电路中，要使灯L1和L2串联，应闭合开关 ，若要使灯L1和L2并联，应只闭合开关 ；同时闭合 开关，则电源可能会被烧坏。 第 2 页 共 9 页
7．如图所示的几幅电路图，其中属于串联电路的是 ，属于并联电路 。
8．花园住宅小区的单元梯口安装了防盗门，并装有电子对讲系统。假设有客人要找502号房间的主人，他站在楼梯口按下有502的按钮，则502房间里的门铃就响了，主人在房间内接电话问清来人情况后，按下二个开关就能开启楼梯防盗门。假如防盗门的开启由电动机完成，而且电路中只有一个电源。根据
人教版九年级全一册物理《15.3 串联和并联》 同步练习
word版
初中物理
1 / 16 15.3 串联和并联
一．选择题
1．如图所示，这是一款带有LED方向指示灯的衣服，手腕上带有控制开关，骑单车时很实用。晚上骑车时，左手开关闭合，左侧灯亮，表示向左拐弯；右手开关闭合时，右侧灯亮，表示向右拐弯，如图所示电路中，符合上述要求的电路是（ ）
A． B．
C． D．
2．某同学设计了道路井盖移动报警电路，当井盖没有被移动，井盖开关S闭合，警示灯L不亮：当井盖被移动，井盖开关S断开，警示灯L发光，R0为保护电阻。图中符合设计要求的电路图是（ ）
A． B．
C． D．
3．如图是新一代代步工具电动独轮车，依靠电力驱动低碳环保。当电源开关S1闭合时指示word版
初中物理
2 / 16 灯亮起，独轮车处于待机状态，再当人站在独轮车上时开关S2自动闭合，电动机才能启动，开始运动。下列电路设计符合上述要求的是（ ）
A． B．
C． D．
4．防控疫情期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统，内部车辆可以被自动开关识别并启动横杆，外部车辆需要保安闭合手动开关启动横杆，下列模拟电路中，符合门禁系统要求的是（ ）
A． B．
C． D． word版
初中物理
3 / 16 5．某学校有前、后两个大门，在前、后门上各装有一个按钮开关，门卫室内有电池组和甲、乙两盏电灯，前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮。下列电路图符合要求的是（ ）
A． B．
C． D．
6．车辆在探测到驾乘人员未系安全带时，会在仪表盘上出现指示灯提示，当车速超过20km/h时增加声音提示。主驾驶和副驾驶的安全带分别对应开关S1和S2，系好安全带，相当于闭合开关，车速超过20km/h时开关S3闭合，蜂鸣器响起。只有当主副驾驶都系好安全带时，指示灯熄灭，提示音消失。图中最合理的设计方案是（ ）
A． B．
C． D．

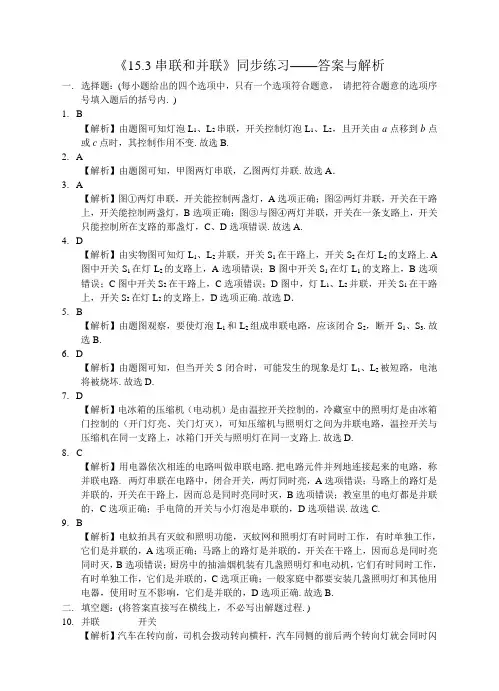

人教版九年级全册 物理同步练习：《15.3 串联和并联》
《15.3串联和并联》同步练习——答案与解析
一. 选择题：(每小题给出的四个选项中，只有一个选项符合题意， 请把符合题意的选项序号填入题后的括号内. )
1. B
【解析】由题图可知灯泡L1、L2串联，开关控制灯泡L1、L2，且开关由a点移到b点或c点时，其控制作用不变.故选B.
2. A
【解析】由题图可知，甲图两灯串联，乙图两灯并联.故选A．
3. A
【解析】图①两灯串联，开关能控制两盏灯，A选项正确；图②两灯并联，开关在干路上，开关能控制两盏灯，B选项正确；图③与图④两灯并联，开关在一条支路上，开关只能控制所在支路的那盏灯，C、D选项错误.故选A.
4. D
【解析】由实物图可知灯L1、L2并联，开关S1在干路上，开关S2在灯L2的支路上.A图中开关S1在灯L2的支路上，A选项错误；B图中开关S1在灯L1的支路上，B选项错误；C图中开关S2在干路上，C选项错误；D图中，灯L1、L2并联，开关S1在干路上，开关S2在灯L2的支路上，D选项正确.故选D．
5. B
【解析】由题图观察，要使灯泡L1和L2组成串联电路，应该闭合S2，断开S1、S3.故选B.
6. D
【解析】由题图可知，但当开关S闭合时，可能发生的现象是灯L1、L2被短路，电池将被烧坏.故选D.
7. D
【解析】电冰箱的压缩机（电动机）是由温控开关控制的，冷藏室中的照明灯是由冰箱门控制的（开门灯亮、关门灯灭），可知压缩机与照明灯之间为并联电路，温控开关与压缩机在同一支路上，冰箱门开关与照明灯在同一支路上.故选D.
8. C
【解析】用电器依次相连的电路叫做串联电路.把电路元件并列地连接起来的电路，称并联电路. 两灯串联在电路中，闭合开关，两灯同时亮，A选项错误；马路上的路灯是并联的，开关在干路上，因而总是同时亮同时灭，B选项错误；教室里的电灯都是并联的，C选项正确；手电筒的开关与小灯泡是串联的，D选项错误.故选C.
人教版九年级全一册物理《15.3 串联和并联》 同步练习 2

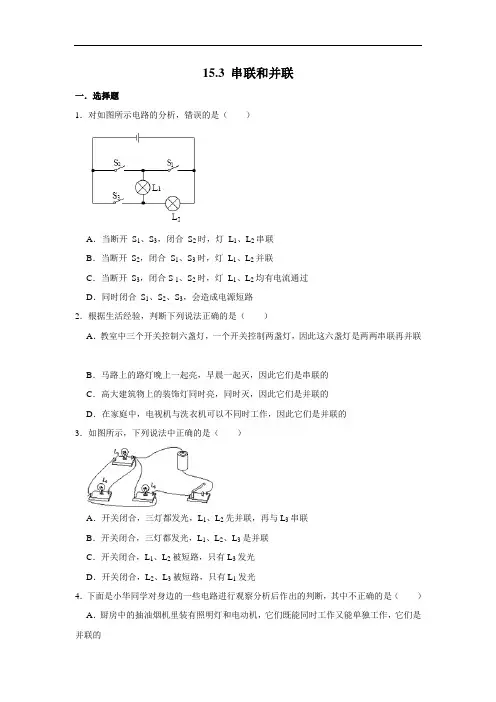

15.3 串联和并联
一．选择题
1．对如图所示电路的分析，错误的是（ ）
A．当断开 S1、S3，闭合 S2时，灯 L1、L2串联
B．当断开 S2，闭合 S1、S3时，灯 L1、L2并联
C．当断开 S3，闭合S 1、S2时，灯 L1、L2均有电流通过
D．同时闭合 S1、S2、S3，会造成电源短路
2．根据生活经验，判断下列说法正确的是（ ）
A．教室中三个开关控制六盏灯，一个开关控制两盏灯，因此这六盏灯是两两串联再并联
B．马路上的路灯晚上一起亮，早晨一起灭，因此它们是串联的
C．高大建筑物上的装饰灯同时亮，同时灭，因此它们是并联的
D．在家庭中，电视机与洗衣机可以不同时工作，因此它们是并联的
3．如图所示，下列说法中正确的是（ ）
A．开关闭合，三灯都发光，L1、L2先并联，再与L3串联
B．开关闭合，三灯都发光，L1、L2、L3是并联
C．开关闭合，L1、L2被短路，只有L3发光
D．开关闭合，L2、L3被短路，只有L1发光
4．下面是小华同学对身边的一些电路进行观察分析后作出的判断，其中不正确的是（ ）
A．厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的
B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的
C．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的
D．一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的
5．为了提高行车的安全性，汽车安装了日间行车灯。当汽车启动时，S1闭合，日间行车灯L1亮起；光线不足时再闭合S2，车前大灯L2也亮起。则图乙所示的电路图中符合上述要求的是（ ）
A． B．
C． D．
6．如图为某品牌共享电动助力单车。使用前，市民可通过二维码扫码开锁。之后，转动按钮即开关S1闭合，电动机启动，助力车开始运行。在夜间行车时，闭合开关S2行车灯亮起。下列电路设计符合上述要求的是（ ）
15.3串联和并联-人教版九年级全一册物理同步练习(含答案)
15.3串联和并联
试题1:
在如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，过一会儿，灯L突然变亮，电流表、电压表示数都变大。该电路中可能出现的故障是（ ）
A．电阻R短路 B．电阻R断路
B． C．灯L短路 D．灯L断路
试题2:
常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能。若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（ ）
A．B．
C．D．
试题3:
如图所示的实物电路，关于它的电路图画法正确的是（ ）
A． B．
C． D．
试题4:
某种电子测温枪测靠近被测者额头，闭合测温开关S1，只有热敏电阻R工作，测温枪显示被测者额头温度。在环境看不清示数时，再闭合开关S2，显示屏补光灯泡L发光；测温开关S1断开S2闭合时灯泡L不发光。关于热敏电阻R与补光灯泡L在电路中的连接方式，图中的电路符合要求的是（ ）
A. B.
C. D.
试题5:
现代社会倡导文明出行，经过交通路口要遵守，“红灯停，绿灯行，黄灯等”的规则，某学习小组的4名同学观察十字路口的交通信号灯后，发现红灯，绿灯，黄灯可以独立工作，他们分别设计了如图所示的电路图，其中正确的是（ ）
A. B.
C. D.
试题6:
如图所示电路中，电源电压为3V，灯泡L1、L2规格相同。闭合开关S，两灯均不亮。保持S闭合，用电压表测得a、b间电压为0V，c、d间电压为3V，下列判断正确的是（ ）
A. b、c间导线断路
B. 灯泡L1断路
人教版九年级物理全一册 串联和并联 同步练习(含解析)
试卷第1页,共8页 人教版九年级全一册 15.3 串联和并联 同步练习
一、单选题
1．如图所示的电路中,电源电压不变,若要使电阻R1、R2串联,则下列开关状态正确的是（ ）
A．只闭合S1 B．只闭合S3
C．同时闭合S1和S2 D．同时闭合S1、S2、S3
2．现代智能手机通常支持多种解锁方式,如数字解锁、图案解锁、指纹解锁、人脸解锁等,我们可以任选一种方式解锁,解锁成功后即可正常使用手机。在图所示的模拟电路中,S1表示数字解锁开关,S2表示图案解锁开关,S3表示指纹解锁开关,灯泡L发光表示手机解锁成功,则下列模拟电路中符合上述要求的是（ ）
A． B． C． D．
3．听了交通安全教育专题讲座后,四位同学对学校附近十字路口人行横道的红、绿交通信号灯的电路产生了浓厚兴趣,经过观察、思考,他们分别画出了如图所示的红、绿灯连接电路的示意图,你认为其中正确的是（ ）
A． B．试卷第2页,共8页 C． D．
4．下列说法中错误的是（ ）
A．电冰箱的压缩机跟冰箱内的照明灯泡之间是并联的
B．夜晚成千只点亮的灯泡映出高大建筑物的轮廓,这些灯泡都是并联的
C．一条大街上的路灯总是同时亮,同时灭,它们一定都是串联的
D．一电路中的两盏灯原本都发光,其中一盏灯的灯丝断后,另一盏灯也无法点亮,这两盏灯一定是串联的
5．如图所示电路中,下列说法不正确的是（ ）
A．只闭合开关S1,灯L2发光
B．开关S1、S2、S3可以都闭合
C．只闭合开关S2,两个灯泡串联
D．闭合开关S1、S3,两个灯泡并联
6．本期开学前,细心的小明在广德景区游客中心接种点接种第一剂新冠疫苗时发现,接种点使用了一种可以自动加湿的电风扇。该风扇工作特点：风扇运行过程中,当空气湿度下降到一定时,湿度控制开关S1自动闭合,加湿系统自动运行；断开电源总开关S2,风扇和加湿系统同时停止工作。则下列电路符合上述特点的是（ ）
人教版九年级物理全一册 串联和并联同步练习(含解析)
试卷第1页,共9页 人教版九年级全一册 15.3 串联和并联 同步练习
一、单选题
1．如图所示,小芳戴着一款电加热眼罩,适当使用可以缓解眼部疲劳。它有两个发热电阻R1、R2,只闭合开关S时,R1发热；S、S1都闭合时,R1、R2都发热；断开开关S,眼罩停止发热。如图所示是根据上述电路特点设计的四个简化模拟电路图,其中正确的是（ ）
A． B． C． D．
2．如图所示的电路图中,各选项分析正确的是（ ）
A．当只闭合S1时,L1、L2串联
B．当只闭合S1、S3时,只有L2发光
C．当只闭合S1、S2时,只有L1发光
D．当S1、S2、S3都闭合时,L1、L2都发光
3．很多小区安装了电子眼自动识别门禁系统,严格控制外来车辆进入小区。若是小区内部车辆,则自动开关S1闭合,电动机工作横杆升起；若是外部车辆,需要工作人员手动闭合开关S2,电动机工作横杆升起。图所示的电路中,能正确模拟门禁系统控制电路的是（ ）
A． B．试卷第2页,共9页 C． D．
4．在参观未成年人法治教育基地时,小明发现,在地面上有“沉迷网络”和“交友不慎”两个圆形模块（开关）。用脚踩其中任何一个模块,与模块连接的电视上（用灯泡代替）就会播放对应的教育短片,下列电路设计合理的是（ ）
A．
B．
C．
D．
5．新冠病毒疫情防控期间,为了严格控制区分外来车辆出入小区,很多小区装备了门禁系统,内部车辆可以被自动识别横杆启动,外部车辆需要门卫人员按动按钮才能将门打开。若将门禁系统看做一个自动开关,按钮看做一个手动开关,内部电路最接近下图中的（ ） 试卷第3页,共9页
A． B． C． D．
6．如图所示的电路中,电源电压不变,若要使电阻R1、R2串联,则下列开关状态正确的是（ ）
A．只闭合S1 B．只闭合S3
C．同时闭合S1和S2 D．同时闭合S1、S2、S3
7．电动自行车两制车手柄中各有一只开关S1、S2,在行驶中用任意一只手柄刹车时,该手柄上的开关立即断开,电动机停止工作。下列电路设计符合要求的是（ ）
15.3串联和并联练习2024-2025学年人教版九年级全一册物理
试卷第1页，共8页 15.3串联和并联 练习
一、单选题
1．某校科创小组为“共享助力车”的安全头盔设计以下方案：扫码成功后开关S1闭合，指示灯L亮；从车头取出头盔并戴上后，头盔内遥控设备遥控S2闭合，电动机通电工作；扫码且戴头盔才能骑行。下列电路符合以上设计要求的是（ ）
A． B．
C． D．
2．如图所示的电路中，利用开关的通断来改变电路连接方式，下面对该电路的连接描述不正确的是（ ）
A．断开 S1 闭合S2、S3， 电阻R1、R2组成并联电路
B．同时闭合S1、S3， 电路会形成电源短路
C．只闭合 S1， 电阻R1、R2组成串联电路
D．只闭合 S2， 电阻R2单独工作
3．如图所示的电路在电键闭合后，则（ ） 试卷第2页，共8页
A．灯L1和灯L2都能工作
B．灯L1和灯L2都不能工作
C．灯L1不能工作，灯L2能工作
D．灯L1能工作，灯L2不能工作
4．某种家用照明灯的控制开关上有一个指示灯，熄灭后，由指示灯发出的微弱光能指示照明灯控制开关位置，当照明灯发光时，发现这个指示灯是不发光的，那么下列说法中正确的是（ ）
A．照明灯与指示灯是并联的 B．照明灯与指示灯是串联的
C．控制开关与指示灯是并联的 D．控制开关与指示灯是串联的
5．如图，是小明设计的声光报警器的电路。闭合开关S1和S2后，会出现的现象是（ ）
A．灯不亮，铃响 B．灯不亮，铃不响 C．灯亮，铃响 D．灯亮，铃不响
6．实验室有一个密封盒，其表面可见两个开关S1、S2和两盏灯L1、L2，为了探究开关和灯在密封盒内是如何连接的，小聪进行了如下操作：先闭合S1，只有灯L1发光；又闭合S2，两灯都发光；再断开S1，两灯都熄灭，符合上述实验结果的连接方式为（ ）
A． B． C．试卷第3页，共8页 D．
7．小华在学习了电路之后，自己设计了如图所示的电路，对于该电路下列说法正确的是（ ）
A．只闭合开关1S此时电路处于短路状态
人教版九年级物理全一册15.3《串联和并联》测试题(含答案)
第 1 页 共 6 页 人教版九年级物理全一册15.3《串联和并联》测试题（含答案）
一、单选题
1．小虎发现教室内的电灯开关可以同时控制三盏灯的亮与灭，则这三盏灯（ ）
A．一定是串联的
B．并联或串联都可能
C．一定是并联的
D．可能是两盏灯串联后和另一盏并联
2．下列电路图正确的是（ ）
A．
B．
C．
D．
3．下列说法中，正确的是（ ）
A．电荷定向移动的方向规定为电流方向
B．串联电路中，开关的位置改变，其控制作用也改变
C．在电路中，电源外部电流沿着“电源正极→用电器→电源负极”的方向流动
D．电路中开关一断开，所有电灯都不亮，则这些电灯一定是串联的
4．下列四个电路中，闭合开关后三个灯泡属于并联的电路是（ ）
A． B．
C． D． 第 2 页 共 6 页 5．公交车后门左右扶杆上各装有一个按钮开关（用S1、S2表示）当乘客按下任意一个开关时，电铃响起，提醒司机有乘客要下车；待车停稳后，同时按下控制电动机的开关S，后门打开，乘客才能下车、下列四个电路设计符合要求的是
A．
B．
C．
D．
6．一般学校的每个教室里有九盏日光灯，由3个开关控制，即一只开关同时控制3盏日光灯，这三盏日光灯的连接方式是（ ）
A．有些灯串联，有些灯并联 B．每三盏灯串联后再并联在电路中
C．9盏灯全部是并联 D．每三盏灯并联后再串联在电路中
7．疫情防控期间，我校校门口新增人脸识别测温系统。若体温测量值在正常范围内，则控制电路开关S1会闭合，若人脸识别再通过，则会闭合开关S2。只有人脸识别通过且体温在正常范围内，系统才会启动电动机打开闸门。下列设计合理的是（ ）
A． B．
C． D．
8．如果想让一个开关同时控制两盏电灯，则这两盏电灯（ ）
A．一定串联 B．一定并联
C．串联、并联均可 D．串联、并联都不行 第 3 页 共 6 页 9．如图所示，灯L1与灯L2的规格相同，下列说法正确的是（ ）
