地质读图练习
三、构造发展史 本区出露的最老地层，各地层的岩性 不同时代地层之间的接触关系 整合代表地壳缓慢下降接受沉积 平行不整合代表抬升 角度不整合代表褶皱造山 褶皱与断裂构造的类型、产状 褶皱与断裂构造及不整合形成的时间关系
第8页/共20页
读断层地区地形地质图读图
一、 目的要求 1. 巩固有关岩石、地质年代及地层系统、地质 构造、地形地质图等方面的知识。 2. 进一步巩固阅读地形地质图的方法和步骤。 3. 掌握各种不同的断层类型在地形地质图上的 表现。 4. 掌握断层产状和断层类型的判断方法和描述 方法 5. 学习在地形地质图上求断距的方法。
读褶皱地区地形地质图读图
一、 目的要求
1. 巩固有关岩石、地质年代及地层系统、地质构造、地形 地质图等方面的知识。
2. 初步掌握阅读地形地质图的方法和步骤。 3. 掌握各种地层接触关系和不同的褶曲类型在地形地质
图上的表现。 4. 掌握褶曲形态特征和褶曲的描述方法。
第1页/共20页
二、 实验内容
1. 分析暮云岭地区出露的地层及地层接触关系 2. 分析暮云岭地区褶皱构造类型、特点及褶
五、报告格式：
读四明山地区地形地质图读图报告
班级_______
姓名_________
一、地层
地层代号
地层单位
岩性描述
厚度（m)＊
Ｑ
第四系
未固结的砂、砾、粘土等
角度不整合接触
Ｐ
二叠系
红色砂岩夹黑色页岩
120
——————————整合接触——————————————
Ｃ２
中石炭统
厚层石灰岩、白云质灰岩
50
方向。 (2). F2的位移方向可根据被断
层沿倾向错断的褶皱构造 中，核部地层的出露宽度 的变化来判断。或根据断 层两侧同一条地质界线的 错动方向及与岩层产状的 关系判断。
第12页/共20页
3. 求地层断距 （1）. 铅直地层断距(hg)
在断层一盘找出某一岩层的一条走向线，将之延长至另一盘 并与同一岩层的同一地质界线相交，则该交点处的高程与该 走向线之间的高程差即为铅直地层断距。
皱要素产状。 3. 分析该地区地质发展简史。
三、 实验设备与材料
1. 必要的图件和相关的资料 2. 直尺、三角板、量角器、铅笔。
第2页/共20页
四、实验基本要求 • （一） 分析描述褶皱的方法和步骤 • １．区分背斜和向斜—根据核部地层和两侧地层
分布情况来区分。如核部为老地层，两侧依次对 称排列着新地层者为背斜。核部为新地层，两侧 依次对称排列着老地层者为向斜。 • ２．确定两翼产状—如果地质图上已标有产状符 号，则可直接读出两翼产状，否则可根据同一岩 层出露宽度的差异，定性地确定两翼倾角的相对 大小。同时要考虑两翼产状是否发生倒转。
第3页/共20页
• ３．推测轴面产状—如果两翼倾向相反且倾角
大致相等，则表明轴面直立；除此以外，轴面都 是倾斜的。无论是背斜或向斜，其轴面均与缓翼 倾向一致。
• ４．枢纽及褶曲轴（轴线）的认识
• （１） 枢纽产状的认识—如果褶曲两翼同一岩层 沿走向互相平行，则枢纽水平。如果褶曲两翼同 一岩层面沿走向相交呈“V”字形，则尖端指向倾 伏方向的为背斜，相反为向斜；
Ｏ２
中奥陶统
厚层－中厚层白云质灰岩
未见底
第6页/共20页
二、构造 １褶皱构造：
1）幕云岭背斜： 组成地层：核部地层，翼部地层， 褶皱的规模：沿走向延伸的长度和沿倾向的宽度。 褶皱的类型：（背斜、向斜） 两翼产状，轴面产状，轴的延伸方向 2） 青岩顶向斜：描述内容同上 3）褶皱的形成时代分析。
第7页/共20页
四、作业方法
1. 在地形地质图上确定断层面和岩层面产状
(1) 作图 （找出断层面上不同高程上的两条走向线） （2）作走向线的垂线，量倾向，计算倾角 tg α=h/L （h是高程差，L是断层上相邻两条走向线之间的水平距离）
h L
第11页/共20页
2. 断层位移方向的确定 (1). F1（平移断层）已给出位移
——————————整合接触——————————————
Ｃ１
下石炭统
中厚层状生物碎屑灰岩
45
－－－－－－－－－平行不整合接触－－－－－－－－－－－－－
Ｏ２
中奥陶统
厚层－中厚层白云质灰岩
未见底
第17页/共20页
二、构造 １褶皱构造：
1）：褶皱描述 组成地层：核部地层，翼部地层， 褶皱的规模：沿走向延伸的长度和沿倾向的宽度。 褶皱的类型：（背斜、向斜） 两翼产状，轴面产状，轴的延伸方向
厚度（m)＊
Ｑ
第四系
未固结的砂、砾、粘Hale Waihona Puke 等角度不整合接触Ｐ
二叠系
红色砂岩夹黑色页岩
120
——————————整合接触——————————————
Ｃ２
中石炭统
厚层石灰岩、白云质灰岩
50
——————————整合接触——————————————
Ｃ１
下石炭统
中厚层状生物碎屑灰岩
45
－－－－－－－－－平行不整合接触－－－－－－－－－－－－－
第13页/共20页
第14页/共20页
（2）. 水平断距（hf) 在断层线两侧找出同上岩层面
的同等高度的走向线，用直尺量出 两走向线之间的垂直距离即为水平 断距。
第15页/共20页
（3）. 地层断距(ho) 根据铅直地层断距或水平地层断距用公式：
ho=hg*cosα ho=hf*sinα
第16页/共20页
• ６．分析完褶曲之后，应按如下顺序进行 描述：褶曲名称（地名加褶曲性质）、褶曲的延
伸方向、组成核部的地层、两翼的地层及产状、 轴面产状、枢纽倾伏方向及褶曲形成时代等。
第5页/共20页
五、报告格式：
读幕云岭地区地形地质图读图报告
班级_______
姓名_________
一、地层
地层代号
地层单位
岩性描述
• （２） 褶曲轴（轴线）的认识—在地形平坦的情 况下，通过褶曲倾伏端或平分褶曲核部地层各点 连线求得。此线所示方向即代表褶曲延伸方向， 轴线的长短说明褶曲延伸的长短。
第4页/共20页
• ５．确定褶曲的形成时代：可根据地层间的角
度不整合关系来确定。即褶皱形成于不整合面之 上最老地层时代与不整合面下最新地层时代之间。
第9页/共20页
二、 实验内容 1. 分析四明山地区出露的地层及地层接触关
系。 2. 分析四明山地区断裂构造和褶皱构造类型、
产状特征。 3. 求F2断层的地层断距。 4. 分析四明山地区地质发展简史。 三、 实验设备与材料 1. 必要的图件和相关的资料 2. 直尺、三角板、量角器、铅笔、计算器。
第10页/共20页

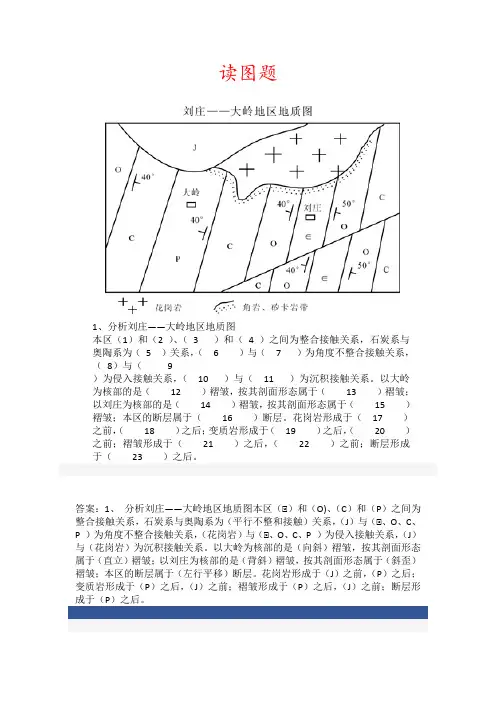

地质学基础-读图题
读图题1、分析刘庄——大岭地区地质图本区（1）和（2 ）、（3）和（ 4 ）之间为整合接触关系，石炭系与奥陶系为（5）关系，（ 6 ）与（7）为角度不整合接触关系，（8）与（9）为侵入接触关系，（10）与（11）为沉积接触关系。
以大岭为核部的是（12）褶皱，按其剖面形态属于（13）褶皱；以刘庄为核部的是（14）褶皱，按其剖面形态属于（15）褶皱；本区的断层属于（16）断层。
花岗岩形成于（17）之前，（18）之后；变质岩形成于（19）之后，（20）之前；褶皱形成于（21）之后，（22）之前；断层形成于（23）之后。
答案：1、分析刘庄——大岭地区地质图本区（∈）和（O)、（C）和（P）之间为整合接触关系，石炭系与奥陶系为（平行不整和接触）关系，（J）与（∈、O、C、P ）为角度不整合接触关系，（花岗岩）与（∈、O、C、P ）为侵入接触关系，（J）与（花岗岩）为沉积接触关系。
以大岭为核部的是（向斜）褶皱，按其剖面形态属于（直立）褶皱；以刘庄为核部的是（背斜）褶皱，按其剖面形态属于（斜歪）褶皱；本区的断层属于（左行平移）断层。
花岗岩形成于（J）之前，（P）之后；变质岩形成于（P）之后，（J）之前；褶皱形成于（P）之后，（J）之前；断层形成于（P）之后。
2、分析高松——青柏地区地质图本区（1）和（2）、（ 3 ）和（ 4 ）之间为整合接触关系，奥陶系与泥盆系为（5）关系，（6）与（7）为角度不整合接触关系，（8）与（9）为侵入接触关系，（10）与（11）为沉积接触关系。
以高松为核部的属于（12）褶皱，以青柏为核部的属于（13）褶皱，本区的断层是（14）断层。
花岗岩形成于（15）之前，（16）之后；角岩、矽卡岩形成于（17）之后，（18）之前；褶皱形成于（19）之后，（20）之前。
1 寒武系2 奥陶系3 泥盆系4 石炭系5 平行不整合接触6 白垩系7 寒武系—石炭系8 花岗岩9 寒武系—石炭系10 白垩系11 花岗岩12 背斜13 向斜14 右行平移15 白垩纪16 石炭纪17 石炭纪18 白垩纪19 石炭纪20 白垩纪！3、 王村——李村地区地质图本区（ 1 ）和（ 2 ）之间为整合接触关系，（ 3 ）与（ 4 ）、（ 5 ）与（ 6 ）之间为平行不整合接触关系，（ 7 ）与（ 8 ）之间为角度不整合接触关系；花岗岩与（ 9 ）为侵入接触关系，（ 10 ）与（ 11 ）为沉积接触关系，辉绿岩与（ 12 ）为侵入接触关系。

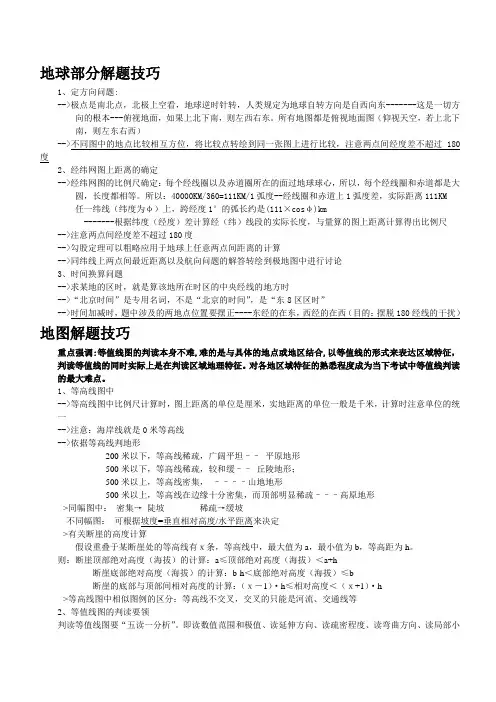

地球地图练习及解题技巧
地球部分解题技巧1、定方向问题:-->极点是南北点，北极上空看，地球逆时针转，人类规定为地球自转方向是自西向东-------这是一切方向的根本---俯视地面，如果上北下南，则左西右东。
所有地图都是俯视地面图（仰视天空，若上北下南，则左东右西）-->不同图中的地点比较相互方位，将比较点转绘到同一张图上进行比较，注意两点间经度差不超过180度2、经纬网图上距离的确定-->经纬网图的比例尺确定：每个经线圈以及赤道圈所在的面过地球球心，所以，每个经线圈和赤道都是大圆，长度都相等。
所以：40000KM/360=111KM/1弧度--经线圈和赤道上1弧度差，实际距离111KM任一纬线（纬度为φ）上，跨经度1°的弧长约是(111×cosφ)km-------根据纬度（经度）差计算经（纬）线段的实际长度，与量算的图上距离计算得出比例尺-->注意两点间经度差不超过180度-->勾股定理可以粗略应用于地球上任意两点间距离的计算-->同纬线上两点间最近距离以及航向问题的解答转绘到极地图中进行讨论3、时间换算问题-->求某地的区时，就是算该地所在时区的中央经线的地方时-->“北京时间”是专用名词，不是“北京的时间”，是“东8区区时”-->时间加减时，题中涉及的两地点位置要摆正----东经的在东，西经的在西（目的：摆脱180经线的干扰）地图解题技巧重点强调:等值线图的判读本身不难,难的是与具体的地点或地区结合,以等值线的形式来表达区域特征，判读等值线的同时实际上是在判读区域地理特征。
对各地区域特征的熟悉程度成为当下考试中等值线判读的最大难点。
1、等高线图中-->等高线图中比例尺计算时，图上距离的单位是厘米，实地距离的单位一般是千米，计算时注意单位的统一-->注意：海岸线就是0米等高线-->依据等高线判地形200米以下，等高线稀疏，广阔平坦––平原地形500米以下，等高线稀疏，较和缓––丘陵地形；500米以上，等高线密集，––––山地地形500米以上，等高线在边缘十分密集，而顶部明显稀疏–––高原地形-->同幅图中：密集→陡坡稀疏→缓坡不同幅图：可根据坡度=垂直相对高度/水平距离来决定-->有关断崖的高度计算假设重叠于某断崖处的等高线有ｘ条，等高线中，最大值为a，最小值为b，等高距为h。
2022届新高考地理人教第一轮复习强化训练：地质剖面图的判读(解析版)
2022届新高考地理第一轮复习强化训练地质剖面图的判读一、选择题下图为“某地区地质剖面图”。
据此完成1～3题。
1．地质历史时期，图示区域曾经是( )A．高原地形，沉积物深厚B．由海变陆，海岸线进退频繁C．浅海环境，气候温暖湿润D．位于大陆中心，泥沙来源丰富2．图示地区曾经发生过地壳运动，其判断依据是( )A．花岗岩侵入地壳的上部B．上覆沉积物形成较晚C．各种岩石沉积厚薄不一D．岩层倾斜、断裂错位3．图示岩石的形成年代，由老到新的排序是( )A．①②③④ B．②③④①C．③④①② D．①③④②答案 1.C 2.D 3.B解析：第1题，图中③为石灰岩，而石灰岩形成于温暖广阔的浅海环境，C对，D错；高原地形因地势高，不利于接纳沉积物，A错；图中岩层信息中不能表明当地海岸线进退频繁，B错。
第2题，花岗岩侵入地壳的上部属于岩浆活动，A错；上覆岩层形成较晚，指的是岩石形成的年代，B错；各种岩石沉积厚薄不一，与地形、地势和泥沙来源等因素有很大关系，不一定是地壳运动的结果，C错；地壳运动会引起岩层的弯曲变形和断裂错位，图中②附近岩层出现不连续断裂错位的现象，图中沉积岩层发生了明显的倾斜，由此证明图示地区曾经有地壳运动的发生，选D。
第3题，图中②③④三个沉积岩层中，②位于最下，应最先形成，岩石最老，从老到新排列顺序是②③④。
图中①岩石为花岗岩，该侵入岩侵入到②③④岩层中，说明该岩石形成于④岩层之后。
选B。
下图为“某地区地质构造示意图”。
读图，完成4～5题。
4．图中( )A．断层①形成时间早于岩层⑥B．岩层②断裂之后相对下降C．形成③④的内力作用不同D．⑤处物质主要来源于地壳5．图中区域( )A．a处适宜开凿隧道可防水渗漏B．b处的花岗岩可用作优质石材C．c处有河流流经，适宜建坝蓄水D．d区地质构造具有良好储水条件答案 4.C 5.A解析：第4题，从图中看，岩层⑥被断层①切断，故断层①形成时间晚于岩层⑥，A错。
从图中的断裂处看，岩层②断裂之后左侧相对上升，右侧相对下降，B错。
《构造地质学》地质读图例题
1、褶皱描述褶皱的描述包括以下内容：褶皱名称(地名加褶皱类型)、分布地点及范围、延伸方向、核部及两翼地层、两翼产状及其变化、转折端形状、褶皱的位态分类、次级褶皱特征、与周围其它构造的关系以及褶皱形成时代等。
现举暮云岭背斜为例说明之(见附图3)。
暮云岭背斜位于图幅中西部暮云岭一带、呈NE-SW向延伸；核部由下石炭统组成，宽约500m，长约2750m，平面上成不规则的长椭圆形，长宽比约为5∶1，近线形背斜。
两翼由中、上石炭统及二叠系地层组成，两翼产状是：西北翼是NW315°∠60°-55°，东南翼是SE135°-∠40°-25°；可见西北翼较陡，东南翼较缓，轴面向南东倾，倾角约80°，转折端比较圆滑，翼间角约80°，为开阔褶皱。
枢纽向NE、SW两端倾伏，中部隆起，背斜向南西一分为二成两个背斜和其中一个向斜。
总之，本褶皱为一转折端圆滑的斜歪背斜，属褶皱位态分类中的倾优直立褶皱。
背斜的北西和南东两翼与相邻的向斜连接。
背斜形成于晚二叠世之后，早侏罗之前。
2、断层的描述一条断层的描述内容一般包括：断层名称(地名+断层类型，或用断层编号)、位置、延伸方向、通过主要地点、延伸长度；断层面产状；两盘出露地层及产状：地层重复、缺失及地质界线错开等特征；两盘相对位移方向；断距大小；断层与其它构造的关系；断层形成时代及力学成因等。
如金山镇地区地质图(附图5)西部的纵断层，描述如下：“奇峰-雨峰纵向逆冲断层：位于奇峰和雨峰之东侧近山脊处，断层走向NE-SW，两端分别延出图外，图内全长约180km。
断层面倾向NW，倾角20°-30。
上盘(即上升盘)为组成奇峰-寸峰背斜的石炭系各统地层，下盘(即下降盘)为下二叠统和上石炭统地层，构成一个不完整的向斜。
上升盘的石炭系各统岩层逆掩于下二叠统和上石炭统地层之上。
地层断距约800m。
断层走向与褶皱轴向一致，基本上为一纵向断层。
构造地质学看图题及答案
1、看图题 (共40道)序号内 容图 形001 Quest: 分析下图各地层间的接触关系 Ans:D2/D1——整合 P1/D2——平行不整合T1/P1——平行不整合 T2/T1——整合 K1/T2——角度不整合002Quest: 分析下面地形地质图，指出J －K 、O －P 地层的产出状态 Ans:J-K ：水平产状 O-P ：SWQuest:分析下面地形地质图，指出地层是正常层序还是倒转层序003Ans:倒转层序Quest:下图为一次构造变形之产物，请根据原生沉积构造恢复褶皱的转折端（用虚线绘出）004Ans:Quest:下图为一次构造变形之产物，请根据沉积构造、层间小褶皱、劈理判断地层层序，恢复褶皱的转折端（用虚线绘出）005Ans:Quest:根据劈理与层理关系判断下列剖面图中的同一岩层的正常、倒转，恢复褶皱转006折端（条件：图中只发生了一次构造变形）Ans:007 Quest: 下面剖面图中，两种岩层（1、2层）中都发育有劈理，试根据劈理发育特征判断哪种岩性韧性小（较强硬）？背形转折端发育在哪一侧？Ans:（1）1-大，2-小 （2）东侧008 Quest: 指出下列图中线理的名称类型 Ans: A ——皱纹 B ——拉伸009 Quest: 下图AB 为一线性构造，请指出其产状要素名称Ans:010Quest: 写出下图褶皱各部分名称 Ans:1） 转折端 2）翼 3）核 4）轴面5）枢纽 6）背斜最高点 7）脊 8）拐点011 Quest: 根据小褶皱、劈理特征，分析判断岩层层序并恢复背、向斜形态。
Ans:012Quest: 下图为S 形雁列脉，请用箭头标出形成时剪切力偶作用方向 Ans:013Quest: 分析判断下列两个平面地质图上走向断层的运动学类型？ Ans:014Quest: 根据断层的伴生构造分析判断下图中断层两盘相对运动方向，并确定断层运动学类型。
（用箭头标出两盘相对运动方向） Ans:015Quest: 根据下列图中的伴生构造，判断断层两盘相对运动方向（用箭头标出运动方向），并指出断层运动学类型。
地质构造与地表形态练习题
23.图中 M 处的地质构造是（
）
A．山岭
B．谷地
24.图中 N 处的地质作用是（
）
A．沉积作用
B．侵蚀作用
25.图中①处河谷的成因是（
）
C．背斜 C．外力作用
D．向斜 D．岩浆活动
A．向斜构造向下弯曲形成 C．陡坡地带流水侵蚀力较强形成 读下图，回答 26-27 题。
B．背斜构造顶部遭侵蚀形成 D．断层地带岩层破碎易遭侵蚀形成
）
A．地质构造为褶皱
B．乙地背斜成山
C．丙地向斜成谷
16.在甲、乙、丙、丁各打一口深井，最可能找到石油、天然气的是（
A．甲
B．乙
C．丙
D．丁
读某地地质剖面图(图中数字 1 一 5 表示岩层由老到新)，回答 17-19 题。
D．丙、丁之间有断层 ）
17.下列关于图中地质、地貌的判断,正确的是(
)
A．甲处是向斜
C．背斜地垒 ）
C．丙
4.图中甲、乙、丙三处的地质构造分别是（ ）
A．断层、向斜、背斜
B．断层、背斜、向斜
C．向斜、断层、背斜
D．背斜、向斜、断层
5.图中丙地是（
）
A．沿顶部裂隙侵蚀而成的背斜山
B．因槽部坚实抗侵蚀而成的向斜山
C．因顶部坚实抗侵蚀而成的背斜山
D．沿槽部裂隙侵蚀而成的向斜山
下图示意某地地质构造与地貌，据此完成 5-7 题。
）
A．日本富士山
B．华山西峰
C．喜马拉雅山脉
D．吐鲁番盆地
22.有关褶皱的叙述，正确的是（
）
A．从岩层的新老关系来看，向斜的中心部分岩层较新，两翼较老
B．从形态上看，向斜一般是岩石向上拱起
第02讲 等高线地形图(练习)(解析版)
第02讲等高线地形图下图为我国某地等高线地形图（单位：m）。
读图完成下面小题。
1．图示地区（）A．平原主要分布在西北部B．河流先向东流再流向东南C．最高处为山峰所在地D．甲乙两村的高差约为280米2．图中①、①、①、①四地中（）A．①地发生山洪的几率最大B．①地可以看到山峰和乙村C．①地能欣赏到壮观的瀑布D．①地最适合夏季夜晚露营【答案】1．A 2．B【解析】1．读图可知，图中等高距为100米，最高处海拔在900~1000米，不是山峰所在地，C错误。
由等高线弯曲方向和河流流向相反的规律并且图的左边是北得知，图示河流先流向南，再流向西南，B错误。
乙村的海拔在400~500米的范围内，甲村的海拔小于100米，高差大于300米，D错误。
平原海拔在200米以下，等高线稀疏，图中显示该区域平原主要分布在西北部，A正确，故选A。
2．①地等高线凸向低值，为山脊，发生山洪的几率小，A错误。
①地是平缓的山脊，可以看到更高处的山峰和无阻挡物相隔的乙村，B正确。
陡崖的上方没有河流，在①地不会形成瀑布，C错误。
①地距河流较近，夏季可能暴发山洪，不适合露营，D错误，故选B。
【点睛】等高线地形图判读的方法：1.读数值。
一要读出区域地势起伏大小；二要读出海拔最大、最小值。
依据数值特征可以识别地形类型。
2.读延伸方向。
依据等高线的延伸方向确定地形走向，如山脊走向。
3.读疏密程度。
依据等高线的疏密程度确定坡度陡缓、坡面凸凹和陡崖。
4.读弯曲状况。
依据等高线的弯曲状况确定山脊、山谷和鞍部。
读我国东南沿海某地等高线（单位：米）地形图，完成下面小题。
3．关于图中信息的判读，正确的是（）A．①①两处的相对高度为400米B．①处为山脊C．①处比①处坡陡D．①处为该区域最高峰4．为发展经济，溪水村规划了多项旅游开发项目，其中不合理的是（）A．A处开发攀岩项目B．B处开发漂流体验项目C．C处修建观景台D．溪水村周边种植果树，发展生态旅游农业【答案】3．B 4．B【解析】3．由图可知，图中的等高距是100米，那么①①两地的相对高度是300米，A 错误；①等高线向海拔低处突出，应该是山脊部位，B正确；①地比①地等高线稀疏，坡度较缓，C错误；图中的C应该是该区域的最高峰，海拔在900米以上，1000米以下。
大学工程地质地貌读图题
读图题作业第一题1、图中出露的地层由新到老的顺序是、、、，缺失了、、。
2、图中K为岩层，K与D之间的接触关系是，C与D之间的接触关系是。
3、图中发育有以为核部的褶皱。
4、在刘坪处发育一条断层，如以断盘位移的相对关系为依据，该断层的北西盘为。
参考答案：1、白垩系（K）、石炭系（C）、泥盆系（D）、志留系（S），侏罗系（J）、三叠系（T）、二叠系（P）。
2、水平岩层、角度不整合、整合接触3、石炭系（C）、向斜4、正断层、下降盘。
1、图中出露的地层由新到老的顺序是、、、、，缺失了、。
2、以赵家坡为顶部的岩层属于构造岩层，图中K与T之间的接触关系是，C与T之间的接触关系是。
3、图中发育以为核部的褶皱。
4、图中发育一条断层，如以断盘位移的相对关系为依据，该断层的北东盘为。
参考答案1、白垩系（K）、三叠系（T）、石炭系（C）、泥盆系（D）、志留系（S），侏罗系（J）、二叠系（P）。
2、水平岩层、角度不整合、平行不整合触3、志留系（C）、背斜4、正断层、下降盘。
1、图中出露的地层由新到老的顺序是、、、、、。
2、图中J与P之间是接触关系，王家坡处的地层为构造，图中左侧C、D岩层的倾向和地形坡向的关系为坡。
3、图中发育以为核部的褶皱。
4、在刘家沟处发育一条断层，如以断盘位移的相对关系为依据，该断层的北西盘为。
参考答案1、侏罗系（J）、二叠系（P）、石炭系（C）、泥盆系（D）、志留系（S）、奥陶系（O）。
2、平行不整合触、水平构造、角反向坡3、奥陶系（O）、背斜4、正断层、下降盘。
1、图中出露的地层（以系为单位）由新到老的顺序是、、、、、，缺失的地层是。
2、图中K地层为构造，K与J之间是接触关系，C与S之间是接触关系。
3、图中发育有以为核部的褶皱。
4、图中发育有一条断层，如以断盘位移的相对关系为依据，该断层的北东盘为。
参考答案：1、白垩系（K）、侏罗系（J）、三叠系（T）、二叠系（P）、石炭系（C）、志留系（S），泥盆系（D）。
【学考优化指导】2022-2021学年高一地理中图版必修1练习：2.3.1 地质作用和内力作用
第三节地壳的运动和变化第一课时地质作用和内力作用下图为某地水平面的岩层分布图(从甲到丁岩层由老到新)。
读图,完成第1~2题。
1.图中丁的地质构造为()A.褶皱B.背斜C.向斜D.断层2.该地地表甲为谷地,丁为山岭,其成因是()A.地壳运动B.内力作用C.岩浆活动D.外力作用解析:丁处岩层中间比两翼新,地质构造为向斜。
背斜成谷,向斜成山是外力侵蚀所致。
答案:1.C 2.D读下面景观图片,完成第3~4题。
3.甲景观图的形成,突出反映了()A.地壳的水平运动B.地壳的垂直运动C.猛烈的火山活动D.外力的猛烈侵蚀4.乙图中地质构造及出露的地貌形成的主要缘由是()A.岩层受挤压后被侵蚀B.岩层受挤压后经沉积C.岩层受张裂后被搬运D.岩层受张裂后经沉积解析:第3题,甲图景观是一断块山,是地壳垂直运动的结果。
第4题,乙图中岩层有明显的层理结构属沉积岩,岩层向下弯曲是受水平挤压的结果,成为山峰是抬升后又受到侵蚀作用形成的。
答案:3.B 4.A下图为某校地理爱好小组在野外考察过程中拍摄的照片,在考察过程中发觉甲、乙岩层中存在同一时期的古生物化石。
据此完成第5~6题。
5.该地质剖面景观图的地质构造类型是()A.背斜B.向斜C.断层D.褶皱6.下列地形与图中乙岩层所在岩块成因相同的是()A.渭河平原B.华北平原C.华山D.富士山解析:第5题,结合材料,甲、乙岩层中存在同一时期的古生物化石,可知甲、乙应为同一岩层的岩石,后发生断裂,并产生显著的位移,为断层。
第6题,乙岩层为地垒,可形成陡峻的山体,如华山。
答案:5.C 6.C,结合所学学问完成第7~8题。
7.下列地理事物与①处物质上升在地表形成的地理事物相像的是( ) A.长白山主峰 B.台湾岛 C.夏威夷群岛D.舟山群岛8.由图中信息推断下列说法正确的是( ) A.该地可能位于板块的生长边界 B.此处可能多火山、地震等地质灾难 C.该处找到温泉的可能性不大 D.此处不行能有石油、自然 气解析:第7题,①处物质为岩浆,岩浆上升或喷发在地表形成火山,图中为海底火山喷发形成的火山岛,与其相像的是夏威夷群岛。
高考地理专题《地质灾害》真题练习含答案
高考地理专题《地质灾害》真题练习含答案选择题[2024·甘肃兰州一模]2023年12月18日，甘肃省积石山县发生6.2级地震，造成此次地震的主要原因是拉脊山北缘断裂带的断层活动。
拉脊山北缘断裂带位于积石山县西部，地处青藏高原东北缘。
下图为拉脊山北缘断裂带位置分布图。
据此完成1～3题。
1．此次地震拉脊山北缘断裂带两侧岩体受力及运动状况是()A．垂直拉伸，滑移，断裂B．水平拉伸，断裂，滑移C．垂直挤压，滑移，断裂D．水平挤压，断裂，滑移答案：D解析：结合材料可知，拉脊山北缘断裂带位于积石山县西部，地处青藏高原东北缘，为亚欧板块和印度洋板块水平挤压，岩层弯曲变形后因承受不住压力，进而发生断裂，两侧岩体随着断裂面发生滑移形成的。
综上所述。
D正确，A、B、C错误。
故选D。
2．此次地震中受灾严重的区域主要分布在()A．震中以东B．震中以西C．震中以北D．震中以南答案：C解析：一般越靠近震中，烈度越高，因此图中内圈的烈度较外圈大。
读图可知，图中震中位于内圈的偏南部，因此震中以北大面积区域均属于高烈度区，受灾严重，C正确，A、B、D错误。
故选C。
3．距震中约4～6 km的区域受灾程度最严重的主要原因是()A．震中距小B．人口密集C．资源丰富D．土质疏松答案：B解析：距震中约4～6 km的区域受灾程度最严重，高于震中地区，因此震中距小不是主要原因，A错误；距震中约4～6 km的区域由于人口密集，受灾程度最严重，B正确；资源丰富和土质疏松的地区并不一定受灾程度就严重，C、D错误。
故选B。
[2024·内蒙古呼和浩特二模]2024年3月7日强降雨天气在苏门答腊岛某地引发洪水和山体滑坡灾害。
苏门答腊岛降水量有明显的地区差异，西海岸年降水量3 000毫米，山区可达4 500～6 000毫米，山脉东坡至沿海平原年降水量2 000～3 000毫米，下图示意苏门答腊岛位置与水系分布。
据此完成4～6题。
4．苏门答腊岛中部与北部降水相比()A．中部年降水量较大B．中部降水季节变化大C．北部降水日变化大D．北部降水年际变化大答案：A解析：苏门答腊岛位于赤道附近，受赤道低气压带控制，全年盛行上升气流，降水丰富，季节变化小。
