(物理)物理欧姆定律测试题(含答案)
（物理）物理欧姆定律测试题（含答案）一、选择题1．用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图。
下列说法正确的是（）A. 用电器甲电阻不变，大小为0.1ΩB. 用电器乙电阻随着电流增大而变大，最大值10ΩC. 如果把这两个用电器串联接在6V的电源上，干路中的电流是0.43AD. 如果把这两个用电器并联接在4V的电源上，干路中的电流是0.65A【答案】 D【解析】【解答】A．由图像可知，用电器甲电阻的I-U图像为过原点的倾斜直线，则用电器甲的电阻不变，由图像可知，当U甲=5V时通过的电流I甲=0.5A，由可得，用电器甲的电阻，A不符合题意；B．由图像可知，当用电器乙可得的电压分别为 1.5V、2.5V、4V、4.5V、5V时，对应的电流分别为0.05A、0.1A、0.25A、0.35A、0.5A，由可得，对应的电阻分别为30Ω、25Ω、16Ω、12.9Ω、10Ω，所以，用电器乙的电阻随着电流增大而变小，B不符合题意；C．如果把这两个用电器串联且电路中的电流为0.43A时，用电器甲电阻两端的电压 =0.43A×10Ω=4.3V，由图像可知，用电器乙两端的电压大于4.5V，则电源的电压大于4.3V+4.5V=8.8V，所以，如果把这两个用电器串联接在6V的电源上，电路中的电流不可能是0.43A，C不符合题意；D．因并联电路中各支路两端的电压相等，所以，如果把这两个用电器并联接在4V的电源上时，它们两端的电压均为4V，由图像可知，通过两电阻的电流分别为I甲′=0.4A、I乙′=0.25A，因并联电路中干路电流等于各支路电流之和，所以，干路电流I′=I甲′+I乙′=0.4A+0.25A=0.65A，D 符合题意。
故答案为：D【分析】由图象可知，通过用电器甲电阻的电流与两端的电压成正比例函数，则其为定值电阻，从图象中读出任意一种电流和电压值，利用欧姆定律求出其电阻.同理，根据图象读出用电器乙几组电流与电压值，根据欧姆定律求出对应的电阻，然后判断其阻值的变化以及最大阻值.如果把这两个用电器串联且电路中的电流为0.43A时，根据欧姆定律求出用电器甲两端的电压，根据图象读出用电器乙两端的电压，利用串联电路的电压特点求出电源的电压，然后比较判断.如果把这两个用电器并联接在4V的电源上时它们两端的电压相等，根据图象读出通过两电阻的电流，利用并联电路的电流特点求出干路电流.2．如图所示，电源电压不变，当开关S1、S2同时闭合时，电流表的示数是0.3A，电压表示数是6V。
若两表互换位置，当开关S2闭合、S1断开时，电流表示数是0.2A，则下列说法不正确的是（）A. R1和R2的阻值之比是2：1B. R2的阻值是20ΩC. 电压表示数仍是6VD. R2消耗的功率为0.4W【答案】 B【解析】【解答】当S1、S2同时闭合时，等效电路图如图所示：由图可知，电源电压为6V，即R1两端的电压为6V，则R1的阻值：R1===20Ω当S2闭合S1断开时等效电路如图所示：由图可知两电阻串联，电压表仍测电源的电压，所以电压表示数为6V，故C正确；电路中的总电阻R总===30Ω，R2的阻值R2=R总-R1=30Ω-20Ω=10Ω，故B错误所以R1：R2=20Ω：10Ω=2：1，故A正确；R2消耗的电功率P=I′2R2=（0.2A）2×10Ω=0.4W，故D正确；故选B．【分析】先画出等效电路图；当S1、S2同时闭合时，两电阻并联，电压表测量电源两端的电压，电流表测量通过R1的电流；由欧姆定律可得出R1的阻值；两表位置互换，当S2闭合S1断开时，两表串联，电压表测量的仍为电源电压，电流表测电路中的总电流；则由欧姆定律可得出电路中的总电阻，由串联电路的规律可得出R2的阻值；由P=I2R可求R2消耗的功率．3．如图是一个油量表的示意图，滑动变阻器规格为“20 Ω 1 A”。
闭合开关，当浮球最低时滑片P滑到a端，电流表示数为0.3 A，当浮球最高时，滑片P滑到b端，电流表示数为0.5 A。
下列说法错误的是（）A. 电源电压为15 VB. 电阻R的阻值为30 ΩC. 电阻R最小功率为7.5WD. 在加满油后，1 min内电阻R产生的热量为450 J【答案】C【解析】【解答】根据和电源电压不变的特点，利用电路的两种状态，可得关系式：，解得R为30Ω，代入得：故电源电压为15 V，AB选项正确，但不符合题意；电阻R最小功率时，即电流最小时的功率，，C 错误，符合题意；在加满油后，滑片位于b端，电流最大，1 min内电阻R产生的热量为：，D正确，但不符合题意。
【分析】，R与R′串联，电流表测电路中的电流；当滑片位于a端时，电阻R的功率最小，根据P=I2R求出其大小；在加满油后，滑片位于b端，根据Q=I2Rt求出1min内电阻R 产生的热量.4．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω0.5A”字样：滑动变阻器R2标有“20Ω1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是（）A. 电路中电流不超过B. 两端电压不超过3VC. 滑动变阻器连入电路的阻值在范围内变化D. 电路的总功率在范围内变化【答案】 D【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
（1）当电压表的示数U2=3V时，电路中的电流，I min= = = =0.3A，因串联电路中各处的电流相等，且R1允许通过的最大电流为0.5A，电流表的量程为0～0.6A，滑动变阻器允许通过的最大电流为1A，故最大电流为0.5A，A不符合题意；R1两端电压最大：U1大=I大R1=0.5A×10Ω=5V，B不符合题意所以，电路中的最大电流I大=0.5A，此时滑动变阻器接入电路中的电阻最小，电路消耗的总功率最大，电路中的总电阻：R= = =12Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值：R2小=R-R1=12Ω-10Ω=2Ω，当电压表的示数U2=3V时，滑动变阻器接入电路中的电阻最大为：R滑= = =10Ω，则滑动变阻器R2接入电路的阻值允许变化范围可以为2Ω～10Ω，C不符合题意；电路消耗的最大功率：P大=UI大=6V×0.5A=3W；（2）当电压表的示数U2=3V时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，电路消耗的总功率最小，电路消耗的最小功率：P小=UI小=6V×0.3A=1.8W，所以，电路消耗总功率允许的变化范围可以为1.8W～3W，D符合题意。
故答案为：D。
【分析】结合电路图，理清元件的连接方式及电表的测量对象，根据欧姆定律求出电压表的示数最大时电路中的电流，然后与定值电阻允许通过的最大电流、滑动变阻器允许通过的最大电流、电流表的量程确定电路中的最大电流，此时滑动变阻器接入电路中的电阻最小，R1消耗的电功率最大，电路消耗的总功率最大，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出变阻器接入电路中的最小阻值，根据P=UI求出电路消耗的最大功率；同理，当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电路消耗的总功率最小，根据电阻的串联和欧姆定律求出电路中的电流，根据P=UI求出电路消耗的最小功率.5．如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（）A. 甲、乙两元件的电流与电压都成正比B. 乙元件是一个定值电阻且阻值大小为10ΩC. 甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.3AD. 甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W【答案】 C【解析】【解答】解：AB、由图象可知，乙元件中电流与两端电压图象不是过原点直线，说明乙元件的电流与电压不成正比，即乙的电阻不是定值，故A、B错误；C、甲、乙并联在2V电源时，甲和乙电压都为2V，由图象可知，I甲=0.1A，I乙=0.2A，故干路电流I=I甲+I乙=0.1A+0.2A=0.3A，故C正确；D、甲、乙串联在电路中时，当电路电流为0.2A时，甲和乙电流都为0.2A，由图可知U甲=4V，所以甲的功率P甲=U甲I甲=4V×0.2A=0.8W，故D错误．故选C．【分析】（1）根据欧姆定律可知，电阻一定时，通过电阻的电流与两端的电压成正比，据此分析图象甲乙电阻的变化；（2）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电流特点得出干路电流；（3）根据串联电路的电流特点读出图象中对应的电压，根据P=UI计算甲的功率．6．如图所示的电路中，当只闭合开关S1时，电流表、电压表的示数分别为I1、U1，当开关S1、S2都闭合时，电流表、电压表的示数分别为I2、U2，则下列关系式正确的是（）A. I2=I1、U2＜U1B. I2＞I1、U2=U1C. I2＞I1、U2＞U1D. I2＜I1、U2＜U1【答案】C【解析】【解答】解：当只闭合开关S1时，R1与R2串联，电压表测R2两端的电压U1，电流表测电路中的电流I1；当开关S1、S2都闭合时，电路为R2的简单电路，电压表测R2两端的电压U2，电流表测电路中的电流I2；因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻变小，由I= 可知，电路中的电流变大，即电流表的示数变大，则I2＞I1，故AD错误；由U=IR可知，R2两端的电压变大，即电压表的示数变大，则U2＞U1，故B错误、C正确．故选C．【分析】当只闭合开关S1时，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流；当开关S1、S2都闭合时，电路为R2的简单电路，电压表测R2两端的电压，电流表测电路中的电流，根据电阻的串联判断电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和R2两端的电压变化，然后得出答案．7．在如图所示的电路中，电源电压恒定，R1为一定值电阻，R2为滑动变阻器．开关S闭合后，当滑动变阻器的滑片P在a、b之间滑动的过程中，电压表的示数最大为4 V，电阻R1的电功率变化范围是0.8 W～0.2 W，则电源电压是（）A. 4VB. 6VC. 8VD. 10V【答案】 C【解析】【解答】当滑动变阻器接入电路的电阻为0时，电路电流最大，电阻R1的电功率最大为0.8W，P=U2 /R1即U2/ R1=0.8W①当滑动变阻器接入电路的电阻最大0时，电路电流最小，电阻R1的电功率最小为0.2W，P′=（U-U P）2 /R1即（U-4V）2/ R1=0.2W②①②构成方程组解得U=8V，所以A，B，D错误，C正确．故选C．8．标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示．若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻和实际功率约为（）A. 24Ω 0.67WB. 20Ω 0.96WC. 24Ω 0.96WD. 20Ω 0.8W【答案】D【解析】【解答】解：把这种规格的三只灯泡串联接在12V的电源两端，则每只灯泡两端的电压都为4V，从图象上可以看出，此时电路电流为0.2A，由欧姆定律得，每只灯泡的电阻：R= = =20Ω；则每只灯泡的实际功率：P实=UI=4V×0.2A=0.8W，故ABC 错误，D正确．故选：D．【分析】三只完全相同的灯泡串联，灯泡的电阻相等，通过的电流相等，根据欧姆定律可知，三只灯泡两端的电压相等，再从图象上找到对应的电压和电流，根据相应的公式分别算出每只灯泡的实际电阻和实际功率．9．如图所示电路，电源电压恒为4.5V，定值电阻R0的阻值为10Ω，滑动变阻器的最大阻值为30Ω，电阻箱R x最大阻值为999.9Ω，电流表量程为0～0.6A，电压表量程为0～3V．闭合开关S，下列说法正确的是（）A. S1、S2均向左闭合，R x允许接入电路的最大阻值为20ΩB. S1、S2均向右闭合，电路允许消耗的最大功率为2.7WC. S1向左、S2向右闭合，R x允许接入电路的最大阻值为60ΩD. S1向右、S2向左闭合，只调R x使电流表示数减半后其阻值一定大于原来的2倍【答案】 D【解析】【解答】解：⑴闭合开关S，S1、S2均向左闭合时，R0、R x、滑动变阻器串联，电压表测R x两端的电压，电流表测电路中的电流，当滑动变阻器接入电路中的电阻最大且电压表的示数U x＝3V时，电阻箱R x接入电路中的电阻最大，因串联电路中总电压等于各分电压之和，所以，R0和滑动变阻器两端的电压之和：U0滑＝U﹣U x＝4.5V﹣3V＝1.5V，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I1＝＝＝0.0375A，R x允许接入电路的最大阻值：R x大＝＝＝80Ω，A不符合题意；⑵闭合开关S，S1、S2均向右闭合时，R0、R x、滑动变阻器串联，电压表测R0两端的电压，电流表测电路中的电流，当电压表的示数U0＝3V时，电路中的电流：I2＝＝＝0.3A，因串联电路中各处的电流相等，且电流表量程为0～0.6A，所以，电路中的最大电流为0.3A，则电路允许消耗的最大功率：P大＝UI2＝4.5V×0.3A＝1.35W，B不符合题意；⑶闭合开关S，S1向左、S2向右闭合时，R0、R x、滑动变阻器串联，电压表测R0和R x两端的电压，电流表测电路中的电流，当滑动变阻器接入电路中的电阻最大且电压表的示数U0x＝3V时，电阻箱R x接入电路中的电阻最大，此时滑动变阻器两端的电压：U滑＝U﹣U0x＝4.5V﹣3V＝1.5V，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I3＝＝＝0.05A，则R0和R x的最大总阻值：R总＝＝＝60Ω，所以，R x允许接入电路的最大阻值：R x大′＝R总﹣R0＝60Ω﹣10Ω＝50Ω，C不符合题意；⑷闭合开关S，S1向右、S2向左闭合，R0、R x、滑动变阻器串联，电压表被短路，电流表测电路中的电流，设此时电路的总电阻为R总′＝R x+R0+R滑，即R x＝R总′﹣R0﹣R滑，只调R x使电流表示数减半时，电路的总电阻R总″＝R x′+R0+R滑，即R x′＝R总″﹣R0﹣R滑，由R＝可知，只调R x使电流表示数减半时，电路的总电阻R总″＝2（R x+R0+R滑），则R x′﹣R x＝（R总″﹣R0﹣R滑）﹣（R总′﹣R0﹣R滑）＝R总″﹣R总′＝2（R x+R0+R滑）﹣（R x+R0+R滑）＝R x+R0+R滑＞R x，所以，R x′＞2R x，即只调R x使电流表示数减半后其阻值一定大于原来的2倍，D符合题意。
初三物理欧姆定律测试卷(带答案)
初三物理欧姆定律测试卷(带答案)一、选择题（共18道总分36分）1、某同学做电学实验，通过改变滑动变阻器的电阻大小，测量并记录了多组电压表和电流表的读数，根据表格中记录的数据分析，他所连接的电路可能是电路图中的哪一个（）2、如图所示电路中，电源电压保持不变，当电键由断开到闭合时，下列判断错误的是（）A．电流表示数变大B．电压表示数变大C．电压表示数与电流表示数的比值变大D．电压表示数与电流表示数的乘积变大3、二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小。
将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，其中正确的是（）A．U变大，I变大B．U变小，I变小C．U变小，I变大D．U变大，I变小4、有两个可变电阻，开始时阻值相等，都为R，现将其中一个电阻的阻值增大，将另一个电阻的阻值减小，则两个电阻并联后总电阻将（）A．一定大于R B．一定等于RC．一定小于R D．以上结果都有可能两端电压的是5、图2所示，闭合开关后能测出小灯泡L16、如图所示，电源电压保持不变，闭合开关，滑动变阻器的滑片向左移动的过程中，下列说法正确的是（）A．电压表示数变大，电路表示数变小B．电压表示数不变，电流表示数变大C．电压表示数和电流表示数的乘积变大D．电压表示数和电流表的比值不变7、如图所示，开关S闭合，两个灯均正常发光，电流表A1的示数为0.8A，电流表A2的示数为0.5A，电压表V的示数为8V．下列判断不正确的是（）A．灯L1和L2并联B．电源电压为8VC．灯L1的电流为0.3A D．灯L1的电阻为10Ω8、在用伏安法测电阻的实验中，某班实验小组的同学在操作时，电表量程选择正确，但不慎将两表的位置接错，其中一组同学连成如图7所示的的情况，则（）A．电流表和电压表都被损坏B．电流表损坏，电压表示数为零C．电流表示数为零，电压表有示数D．电流表损坏，电压表有示数9、如图2所示是小明设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。
初三物理欧姆定律测试卷有答案
初三物理欧姆定律测试卷有答案（时间：60分钟满分：100分）班级：_________ 姓名：_________ 分数：_________一、选择题（共18道总分36分）1、标有"2V 1W"字样的小灯泡和标有"20Ω1A"字样的滑动变阻器连接在如图所示的电路中，其中电源电压为6V，电流表的量程为"0～0.6 A"，电压表的量程为"0～3 V"，设小灯泡电阻不变。
闭合开关，移动滑动变阻器的滑片，电流表、电压表示数的范围是()A．0.25 A～0.6 A 1.0 V～2.0 V B．0.30 A～0.5 A 1.0 V～l.5 VC．0.25 A～0.5 A 1.5 V～2.0 V D．0.25 A～0.5 A 1.0 V～2.0 V2、如图所示，闭合开关S，电路正常工作．过了一段时间，灯泡L熄灭，两只电表示数都变大．则下列判断正确的是()A．电阻R断路B．电阻R短路C．灯泡L短路D．灯泡L断路3、下面说法正确的是（）A．电压一定时，通过导体的电流与导体的电阻成反比B．导体的电阻与它两端电压成正比，与通过的电流成反比C．电阻一定时，导体的两端的电压与通过的电流成正比D．当导体两端电压为零时，导体的电阻为零4、如图所示，电源电压保持不变，闭合开关S，当滑片P向右移动时，下列说法错误的是（）A.电压表表示数变大B.电流表示数变小C.灯L的亮度不变D.电路的总功率变小5、如图所示两定值电阻A和B的电流与电压关系图象，如果将两电阻A和B并联后接在电压为3V的电源两端．下列结论正确的是（）A．A的电阻是B的电阻的2倍B．B的电阻是A的电阻的2倍C．A两端的电压和B两端电压2倍D．流过B的电流是流过A电流的2倍6、在如图所示的电路中，电源电压保持不变。
当开关S闭合，电路正常工作，滑片P向右移动过程中，下列说法正确的是A．灯泡L变暗B．电压表示数不变C．电路的总电阻减小D．电流表示数逐渐变大7、通过定值电阻甲、乙的电流与其两端电压关系图像如图所示。

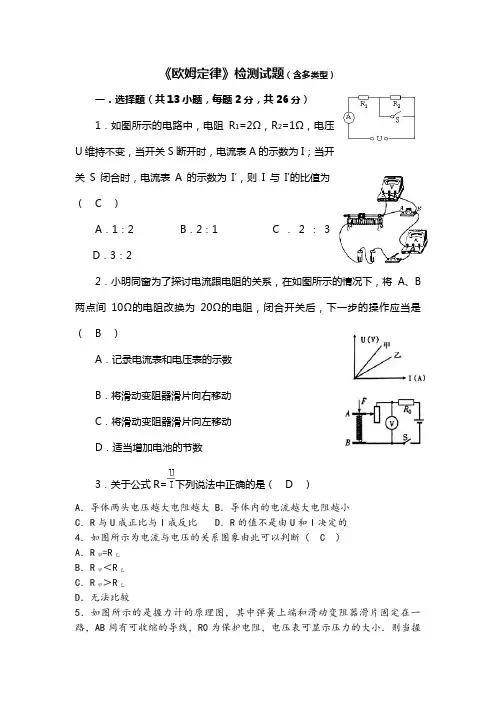

人教版物理第十七章欧姆定律检测试题(答案)
《欧姆定律》检测试题（含多类型）一．选择题（共13小题，每题2分，共26分）1．如图所示的电路中，电阻R1=2Ω，R2=1Ω，电压U维持不变，当开关S断开时，电流表A的示数为I；当开关S闭合时，电流表A的示数为I′，则I与I′的比值为（ C ）A．1：2 B．2：1 C．2：3D．3：22．小明同窗为了探讨电流跟电阻的关系，在如图所示的情况下，将A、B 两点间10Ω的电阻改换为20Ω的电阻，闭合开关后，下一步的操作应当是（ B ）A．记录电流表和电压表的示数B．将滑动变阻器滑片向右移动C．将滑动变阻器滑片向左移动D．适当增加电池的节数3．关于公式R=下列说法中正确的是（ D ）A．导体两头电压越大电阻越大 B．导体内的电流越大电阻越小C．R与U成正比与I成反比D．R的值不是由U和I决定的4．如图所示为电流与电压的关系图象由此可以判断（ C ）A．R甲=R乙B．R甲＜R乙C．R甲＞R乙D．无法比较5．如图所示的是握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一路，AB间有可收缩的导线，R0为保护电阻，电压表可显示压力的大小．则当握力F增加时电压表的示数将（ A ）变大 B．变小C．不变 D．无法肯定6．下图是一种自动测定油箱内油面高度的装置．R是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以够知道油箱内油面的高度，当滑动变阻器的金属滑片上移时（ A ）A．电路中的电流减小，油箱油面降低B．电路中的电流减小，油箱油面升高C．电路中的电流增大，油箱油面降低D．电路中的电流增大，油箱油面升高7．电工师傅修理电器时，急需一只阻值为8Ω的电阻，但手边只有阻值为2Ω、5Ω、10Ω和40Ω的电阻各一只，下列做法能帮忙他解决这一问题的是（ D ）A．将2Ω的电阻和5Ω的电阻串联B．将2Ω的电阻和10Ω的电阻串联C．将5Ω的电阻和40Ω的电阻并联D．将10Ω的电阻和40Ω的电阻并联8．如图所示，电阻R1=40Ω，R2的阻值范围为0～20Ω，电源电压是6V，且维持不变，移动滑动变阻器滑片P的位置，则电压表示数的转变范围是（ B ）A．0～6 V B．4～6 VC．2～4 V D．2～6 V9．如图所示电路中，闭合开关S，灯泡发光，电路正常．若将电压表与电流表互换位置，电路可能出现的情况是（ B ）A．电流表、电压表被烧毁B．电压表示数接近电源电压C．灯泡正常发光D．电流表有示数10．如图所示的电路，电源电压为6V且维持不变，R=10Ω，当闭合开关S，电压表的示数为2V．以下判断正确的是（ D ）通过电阻R的电流是0.6AB．电阻R两头的电压是2VC．通过灯泡L的电流是0.2AD．灯泡L两头的电压是2V11．在某一温度下，连接在电路中的两段导体A和B中的电流与其两头电压的关系如图所示．由图中信息可知（ B ）A．A导体的电阻为10ΩB．B导体的电阻为10ΩC．A导体两头电压为3V时，通过A导体的电流为0.3AD．B导体两头电压为3V时，通过B导体的电流为0.6A12．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体两头的电压及通过它们的电流的大小关系正确的是（ A ）A．U AB＞U BC，I AB=I BC B．U AB＜U BC，I AB=I BCC．U AB＞U BC，I AB＜I BC D．U AB=U BC，I AB＜I BC13．电阻R已知，按照图中电表的读数来求出Rx的阻值，其中不能实现的图是（ C ）A．B．C．D．二．填空题（共11小题，每空1分，共21分）14．如图所示反映的是电阻串、并联规律的示用意，其中甲（选填“甲”或“乙”）图能够反映电阻并联规律．乙图表示的含义是串联电路的总电阻等于各串联的电阻之和．15．如图的电路中，R1：R2=3：5，那么通过R1和R2的电流之比I1：I2= 1:1 ，电压表V1和V2的示数之比U1：U2= 3:8 ．16．如图所示，AB两头电压恒为U，三个电阻R一、R二、R3的阻值均为12Ω，某同窗误将一只电流表并联在了电阻R3的两端，结果发现电流表的示数为0.5A，据此可以推知AB两端电压U= 12 V．17．如图所示，电源电压不变，R1=50Ω，R2=25Ω．若甲、乙都是电压表，则当S一、S2都闭合时U甲：U乙= 3:1 ；若甲、乙都是电流表，则当S1闭合、S2断开时，I甲：I乙= 2:3 ．18．电阻为12Ω的电铃，正常工作时的电压为6V，现只有一个8V的电源，要使它正常工作，要给它串联一个 4 Ω的电阻．19．如图所示，电源电压恒为6V，R1的阻值为8Ω，R2两头的电压为4V，则通过b点的电流为 0.25 A，R2的阻值为 16 Ω．20．如图是灯泡L和电阻R中电流随电压转变的图象．由图象可知，电阻R的阻值为20 Ω．若将它们并联接在电压为2V的电源两头，电路中的总电流为0.35 A．21．两只定值电阻，甲标有“10Ω 1A”，乙标有“15Ω0.6A”，把它们串联在同一电路中，总电阻是25 Ω；电路中允许通过的最大电流为0.6 A；电路两头允许加的最大电压为15 V．22．如图，电源电压为6V，闭合开关S后，发现两灯均不亮，仔细检查发现灯泡L2的灯丝断了，其它部份均正常．这时若用电压表测a、b两点间的电压，示数为0 V，测b、c两点间的电压，示数为 6 V．23．王明在修理电子玩具时，需要用一个75Ω的电阻，现手边有阻值为300Ω、100Ω、60Ω、35Ω及15Ω的电阻各一个，他可以选择其中 15 Ω和 60 Ω的两个电阻串联来取得．24．用图所示的电路可以测定未知电阻RX的阻值．已知电源电压恒定，当单刀双掷开关s接a时，电流表的示数为0.3安；当S接b时，调节电阻箱R的旋盘，直到电流表示数又为0.3安为止，的阻值为60 欧．读取电阻箱的电阻值为60欧．由此可知，RX三．作图题（共2小题）25．如图所示，它是“测量小灯泡电阻”实验的电路连接实物图，请画出它的电路图．26．如图所示，一个黑箱内有由几个相同阻值的电阻R组成的电路，箱外有四个接线柱．已知一、2间的电阻是一、3和二、4间电阻的2倍，而3、4间没有明显的电阻，请画出盒内最简单的一种电路图．四．实验探讨题（共3小题,7+6+6=19分）27．（7分）在“探讨导体的电流跟电阻的关系”实验中，老师提供的器材有：电源（电压恒为4.5V），电流表、电压表和开关各一个，四个定值电阻（10Ω、15Ω、20Ω、30Ω），两个滑动变阻器（规格别离是“5Ω，2A”、“20Ω，1A”），导线若干．（1）请用笔画线表示导线，在图（甲）中将实验电路图连接完整．（2）在连接电路时，要求先将开关断开、滑动变阻器别离处于阻值最大的位置．（3）实验时，先在ab间接接入10Ω电阻，移动滑P，使电压表示数为3V，并记录相应的电流值；再改接l5Ω的电阻，此时滑片P应向 c （选填“c”或“d”）端移动，这样移动滑片的目的是：使定值电阻两头电压维持3V不变．（4）本实验需在ab间前后接入上述四个定值电阻，为完成整个实验，应该选取规格为20Ω，1A 的滑动变阻器．（5）通过实验获救数据，取得如图（乙）所示导体的电流I随电阻R转变的图象，由图象可得出结论：电压一按时，通过导体的电流与导体的电阻成反比．28.（6分）我区某校九年级物理学习小组在实验室做“测量定值电阻阻值”的实验，实验电路如图所示．（1）请用笔画线代替导线，将图中实物连接完整；（2）闭合开关前，滑动变阻器的滑片P应移到 B 端（选填“A”或“B”）；（3）小组同窗在连线时，不小心将线连错了，开关闭合后，移动滑动变阻器的滑片P时，发现电流表示数变大，电压表示数却变小，产生这一现象的原因是电压表与滑动变阻器并联．（4）纠正错误后，移动滑动变阻器的滑片P，使电压表的示数为3V时，电流表的示数如图所示，则该定值电阻阻值为10 Ω．他们以为这个结果就是定值电阻的准确阻值，后来物理老师告知他们这是不合理的，理由是没有多次测量求平均值．（5）小组同窗做完该实验后，又思考该电路还能用来研究电流与电压的关系．（写出一条即可）29．（6分）在探讨“通过导体中的电流与电压、电阻的关系”的活动中，小明同窗画出的电路图如图1所示．（1）请将图2所示的实物连接成实验电路．（2）连接电路时，开关应断开，变阻器的滑片P应置于 B 端．（填“A”或“B”）（3）小明接通电路后，发现电流表指针不偏转，电压表指针有明显的偏转，调节变阻器的滑片时也没有任何的转变．你以为电路中的故障是电阻R短路．（4）排除故障后，小明首先研究导体中的电流与电压的关系，那么他应该控制维持不变；随后他又研究电流与电阻的关系，他控制电阻两头的电压为2V进行实验，第一次进行很顺利，第二次换上一个新的电阻后，无论如何移动变阻器的滑片P，电压表的示数老是大于2V．出现这一现象的原因可能是（1条即可）滑动变阻器阻值过小．五．计算题（共3小题,6+6+8=20分）30．（6分）小林用一个电流表和一个阻值为10Ω的电阻R0来测某未知电阻Rx的阻值，设计了如图所示的电路，在只闭合S的情况下，电流表的示数为0.6A；再同时闭合S、S1时，电流表的示数为0.9A，电源电压不变，求：（1）电源电压；（2）电阻Rx的阻值．31．（6分）如图所示，电源两头电压U维持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω．当开关S闭合时，电压表示数为3V．求：（1）电流表的示数 I；（2）电源两头的电压 U．32．（8分）如图所示，R1=20Ω，R2=40Ω，电源电压维持不变．（1）当开关S一、S2都闭合时，电流表A1的示数是0.3A，电源电压是多少？（2）当开关S一、S2都断开时，电流表A2的示数是0.1A，灯的电阻是多少？参考答案一．选择题（共13小题）1．C；2．B；3．D；4．C；5．A；6．A；7．D；8．B；9．B；10．D；11．B；12．A；13．C；二．填空题（共11小题）14．甲；乙；15．1：1；3：8；16．12；17．3：1；2：3；18．串；4；19．0.25；16；20．20；0.35；21．25；0.6；15；22．0；6；23．15；60；串；24．60；三．作图题（共2小题）25．；26．；四．实验探讨题（共2小题）27．断开；阻值最大；c；使定值电阻两头的电压维持3V不变；“20Ω，1A”；电压一按时，通过导体的电流与导体的电阻成反比；28．B；电压表与滑动变阻器并联了；10；不合理，没有多次测量取平均值；电流与电压的关系（或测量电阻的功率）；29．断开；B；电阻R断路；电阻；滑动变阻器阻值过小；33．并；2；4；0.75；五．计算题（共3小题）30．；31．；32。
(完整)初中物理__欧姆定律练习题附答案
(完整)初中物理__欧姆定律练习题附答案欧姆定律是物理学中一个非常重要的基本定律，它描述了电流、电压和电阻之间的关系。
在学习物理的过程中，我们经常会遇到欧姆定律的应用题。
在这篇文章中，我们将给出一些关于欧姆定律的练习题，并附上答案。
希望通过实际的练习，能够帮助大家更好地理解和应用欧姆定律。
练习题一：一根导线的电阻为3欧姆，通过它的电流为5安培，求通过导线两端的电压是多少？解答：根据欧姆定律，电压等于电流乘以电阻，即V = I × R。
代入已知量，V = 5 × 3 = 15（单位：伏特）。
练习题二：某电器的额定电压为220伏特，通过它的电流为2安培，求该电器的电阻是多少？解答：还是根据欧姆定律，电阻等于电压除以电流，即R = V / I。
代入已知量，R = 220 / 2 = 110（单位：欧姆）。
练习题三：一台电视机通过220伏特的电压工作，接在电路中，当通过电视机的电流为1.5安培时，求该电视机的电阻是多少？解答：同样地，根据欧姆定律，电阻等于电压除以电流，即R = V / I。
代入已知量，R = 220 / 1.5 = 146.67（单位：欧姆）。
练习题四：一个电阻为10欧姆的电路中，通过电流为5安培，求通过电路两端的电压是多少？解答：按照欧姆定律，电压等于电流乘以电阻，即V = I × R。
代入已知量，V = 5 × 10 = 50（单位：伏特）。
练习题五：一个电路中的电压为24伏特，电阻为6欧姆，求通过电路的电流是多少？解答：欧姆定律告诉我们，电流等于电压除以电阻，即I = V / R。
代入已知量，I = 24 / 6 = 4（单位：安培）。
通过以上的练习题，我们可以看到欧姆定律在电路中的应用非常广泛。
它提供了一个简单而有效的方法来计算电流、电压和电阻之间的关系。
只需要记住欧姆定律的公式，你就可以轻松应对各种与电路相关的问题。
在实际应用中，欧姆定律可以帮助我们设计电路、计算电路的电阻、电流和电压，在电路故障排查中也起到重要的作用。
中考物理总复习《欧姆定律的综合计算》专项测试题(附带答案)
中考物理总复习《欧姆定律的综合计算》专项测试题(附带答案）学校:___________班级：___________姓名：___________考号：___________一、计算题1．如图甲所示为一个超声波加湿器，如图乙所示为其内部湿度监测装置的简化电路图。
已知电源电压为12V，定值电阻R0的阻值为30Ω，电流表的量程为0~200mA，电压表的量程为0~9V。
湿敏电阻R的阻值随湿度R H变化的关系图象如图丙所示，其阻值最大为120Ω（图中未画出）。
则在电路安全工作的前提下，请计算出：（1）当电流表的示数为120mA时，R接入电路中的阻值是多少？（2）当电压表示数为9V时，环境湿度为多少？（3）装置能监测湿度的范围是多少？2．如图甲是韵霏和源昊同学共同设计的测物体体积的装置原理示意图。
电路中，电源电压恒为24V，定值电阻R1为30Ω，电阻R2为力敏电阻、允许通过的最大电流为0.5A、其电阻大小与托盘所压力大小的关系图如图乙所示，电压表的量程为0~15V，电流表的量程为0~0.6A。
已知托盘及上方所放置的圆柱形容器总重为2N，容器底面积为100cm2，容器足够高且装有体积为1000cm3的水。
（g=10N/kg）求：（1）容器中只有水时，求水对容器底部的压强为多少Pa？（2）容器中只有水时，求电流表的示数为多少A？（3）若用细线拴住物体浸没在水中，且物体不触碰到容器壁和底部，求在电路安全范围内所放物体的体积范围为多少？3．如图所示的电路，电源电压为12V且保持不变，电阻R1＝60Ω。
求：（1）当S1闭合、S2断开时，电流表A的示数如图乙所示，则R2的阻值多大？（2）当S1、S2均闭合时，电流表A的示数多大？（3）当S1、S2均断开时，电压表V1的示数为3V，则R3的阻值多大？4．小峰在综合实践活动课上设计了一个电子身高测量仪，如图所示，电源电压U＝6V，电压表的示数与身高的关系如下表所示；（1）某次测量中，滑动变阻器接入电路的阻值为20Ω，电流表示数为0.12A，求：定值电阻R0的阻值是多少；（2）若被测同学的身高是180cm，求此时电流表的示数是多少；（3）该身高测量仪的刻度是否均匀？请在虚线框中画出你改进后的电路图。
人教版九年级物理第十七章《欧姆定律》综合检测卷(含答案)
人教版九年级物理第十七章《欧姆定律》综合检测卷（含答案）一、单选题1．小刚利用如图所示电路探究“导体电流跟导体电阻的关系“，当A、B两点间的电阻由5Ω更换为10Ω后，为了完成探究，他接下来的操作应该是（）A．眼睛观察电压表，将变阻器滑片适当向右移动，记录电流表示数B．眼睛观察电压表、保持变阻器滑片不动，记录电流表示数C．眼睛观察电流表，将变阻器滑片适当向左移动，记录电压表示数D．眼睛观察电流表，适当增加电池的节数，记录电压表示数2．关于欧姆定律，下列说法中正确的是（）A．电压一定时，导体的电阻与通过的电流成反比B．电阻一定时，通过导体的电流与导体两端的电压成正比C．电流一定时，导体的电阻与导体两端的电压成正比D．导体两端的电压与通过导体的电流成正比，与导体的电阻成反比3．在如图所示的四个电路中，电源电压U为已知且恒定，R0为已知阻值的定值电阻，不能测出未知电阻R x的阻值的电路是（）A．B．C．D．4．如图所示的电路中，电源两端电压保持不变。
闭合开关S，将滑动变阻器的滑片P 向右滑动，下列判断正确的是（）A．滑动变阻器接入电路中的阻值变小B．电流表的示数变大C．R2两端电压变大D．电压表的示数变大5．如图所示，这是一种显示汽车油箱油量的装置图，其中滑杆P相当于滑动变阻器R 的滑片，下列关于该装置的说法错误的是（）A．若电流表读数增大，R接入电路的电阻减小B．若电流表读数增大，表明油量增多C．若电流表读数减小，电阻0R的功率减小D．若电流表读数减小，滑动变阻器R两端的电压减小6．有一种金属导体材料在0~100℃之间时，电阻R与温度t（℃）满足关系：R＝100+2t （单位Ω）。
用这种材料制成的热敏电阻与电压表等元件连成如图电路。
电源电压为6V，电压表量程为0~3V，R0阻值为200Ω。
若把电压表的刻度盘改为指示水温的刻度盘，则下列说法正确的是（）A．水温刻度不均匀，环境温度越高，对应电压表读数越大B．该装置的测温范围是0~100℃C．水温刻度盘上的0℃与电压表0V对应D．若将R0换成更大的电阻，则温度计的测温范围会变小7．如图为利用光敏电阻设计的监控装置示意图，R1是光敏电阻，当光照射的强度增大时其阻值变小，R2是定值电阻，电源电压不变。
初中物理九年级全册第十二章《欧姆定律》测试(含答案解析)
一、选择题1．一个标有“4V 2W ”字样的灯泡，给它两端加2V电压时，不考虑温度对它电阻的影响，则此时（）A．灯泡中电流为0.5A B．灯泡的电阻为1ΩC．灯泡的实际功率为1W D．灯泡实际功率与额定功率之比为1:4 2．如图所示的电路，闭合开关S后发现L1发光明显，L2只能微弱发光，下列对于这一现象产生原因的分析中，合理的是（）A．灯泡L2断路B．灯泡L2短路C．灯泡L2的电阻较大，其实际功率较小D．灯泡L2的电阻较小，其实际功率较小3．甲、乙两只灯泡，其I–U关系图象如下图所示，现将甲、乙两灯串联在电路中，当甲灯两端电压为2 V时，则A．电源电压为6 VB．乙灯的电阻为5 ΩC．甲灯10 s内电流做功为12 JD．甲、乙两灯总功率为2 W4．下列关于实验电路图，其中说法正确的是A．甲图可以多次测量小灯泡的电功率并能通过求平均值来减小误差B．乙图可以探究灯泡的电功率和电流的关系，并能够进行多次实验找出规律C．丙图可以探究灯泡的电功率和电压的关系，但不能进行多次实验找出规律D．丁图既可以用来测定值电阻的阻值，也可以用来探究电流和电压的关系5．如图是一种自动测定油箱内油面高度的装置，R2是滑动变阻器，它的金属滑片连在杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度，当油面上升时（）A．电压表和油量表示数都变小B．电压表和油量表示数比值变大C．电压表和油量表示数比值不变D．电压表示数变小，油量表示数变大6．如图所示电路中，电源电压恒定，R1为定值电阻，R2为滑动变阻器。
闭合关S后，滑动变阻器滑片P自b向a移动的过程中，电表的变化情况是（）A．A的示数变小，V1的示数不变，V2的示数变小B．A的示数变小，V1的示数不变，V2的示数变大C．A的示数变大，V1的示数变大，V2的示数变小D．A的示数变大，V1的示数变小，V2的示数变大7．如图所示的电路中，电源电压保持不变，开关S1、S2均闭合。
人教版九年级物理全册 第十七章 欧姆定律 练习题(含答案)
人教版九年级物理全册第十七章欧姆定律一、单选题1.图示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。
闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数I，则绘出的U﹣I关系图象正确的是（）A. B. C. D.2.如右图，电源电压U不变，开关S断开与闭合时，电压表的示数之比是5:8，则电阻R1与R2的阻值之比是( )A. 3:5B. 5:3C. 5:8D. 8:53.如图甲所示电路，电源电压不变，R1为定值电阻。
闭合开关S，将滑动变阻器R2的滑片P从一端移动到另一端的过程中，其中一个电压表的示数和电流表的示数变化情况如图乙所示，则下列说法中正确的是（）A. R1的阻值是20ΩB. R2的最大阻值是30ΩC. 电源电压是6VD. 当滑片P在中点时对应的是C 点4.如图甲是某科技小组利用气敏电阻设计的汽车有害尾气排放检测电路，如图乙是气敏电阻随有害尾气浓度β变化的曲线，电源电压恒定不变，R为气敏电阻，L为指示灯。
当有害尾气浓度β增大时（）A. 电压表的示数减小，指示灯亮度增大B. 电压表的示数增大，指示灯亮度增大C. 电压表的示数减小，指示灯亮度减小D. 电压表的示数增大，指示灯亮度减小5.在图所示的电路中，电源电压不变。
若将一个电流表串接在电路A、B两点中的某处。
则闭合开关后，在向右移动滑动变阻器滑片P的过程中，电压表示数与电流表示数的比值（）A. 一定变小B. 可能变小C. 一定不变D. 可能变大6.教室里装有多盏电灯，上晚自习时，我们每多开一盏电灯时，则教室电路的（）A. 总电阻增大B. 总电阻减小C. 总电压增大D. 总电流不变7.如图示电路中，电源电压不变。
闭合开关S1，再闭合开关S2（各元件均完好）。
则闭合开关S2前后，各元件变化情况描述正确的是（）A. 灯L1变暗B. 灯L2变亮C. 电压表示数变小D. 电流表示数变大8.在如图所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片P向右移动时，下列说法中正确的是（）A. 灯泡变暗，电压表示数变大B. 电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变9.如图所示电路电源电压恒定，R1=12Ω，R2=6Ω，R3是定值电阻。
(好题)初中物理九年级全册第十二章《欧姆定律》检测题(含答案解析)(1)
一、选择题1．如图电路中，当滑片P向B端滑动时，下列说法正确的是（）A．灯泡变暗，电压表示数变大B．灯泡变暗，电压表示数变小C．灯泡变亮，电压表示数变大D．灯泡变亮，电压表示数变小2．商场中，卖微波炉的售货员和顾客就微波炉省电还是费电发生了争论。
售货员说：微波炉很省电，用它加热食物花不了多少电费。
顾客说：微波炉很费电，他家的微波炉一开就“跳闸”。
上述争论中，顾客混淆的两个概念是（）A．电压和电流B．电功率和电流C．电能和电功率D．电能和电功3．甲、乙两个电热器的电阻之比为5:4，通电相同时间产生的热量之比为5:1，则通过甲、乙的电流之比为（）A．4:1B．1:4C．2:1D．1:24．如图所示电路，电源电压不变，当开关S2闭合、S1断开时，电流表示数为0.3A，电压表示数为9V；若将两表换位置并同时闭合S1和S2时，电流表示数为0.5A，则下列说法中错误的是（）A ．电压表示数仍为9VB ．R 1的阻值为18ΩC ．R 2的阻值为45ΩD ．R 2消耗的功率为6.75W5．研究电流通过导体产生热量的影响因素时，设计了如下四个实验装置，已知12R R ，则能研究热量与电阻、电流、通电时间关系的装置是（ ）A ．B ．C ．D ．6．电源电压3V 保持不变，把标有“3V 3W ”的灯L 1和标有“3V 1.5W ”的灯L 2按下图的方式连接(设灯丝电阻不变)，开关S 闭合后，两灯均能发光，下列说法中正确的是A ．灯L 1消耗的实际功率是3WB ．灯L 1比灯L 2更亮C ．两灯消耗的总功率是1WD ．电压表的示数与电源电压之比是1∶27．如图甲是某饮水器的原理图．饮水器的容器内有用绝缘膜密封的电热丝 R 1 和热敏电阻 R x ，当水面到达如图甲所示的位置，接触开关 S 1 就会导通，电磁继电器开关（内部线圈的电阻不计）S 2 也闭合，电热丝 R 1 开始加热．当饮水器内的水加热至沸腾后，电磁继电器开关 S 2 磁性减弱，能自动切断加热电路．以下说法错误的是A．定值电阻 R1的电流随电压的变化曲线是图乙中 B 直线B．热敏电阻 R x的电流随电压的变化曲线是图乙中 C 曲线C．饮水器中电热丝的额定加热功率是 4840WD．当 R x 两端的电压为 3V 时，滑动变阻器 R2的阻值为15Ω8．标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图所示．若把它与一只阻值为8Ω的电阻并联接在电压为4V的电路中，则整个电路消耗的功率为（）A．3W B．3.3W C．3.6W D．5W9．在如图甲所示的电路中，电源电压保持不变。
人教版九年级物理第十七章《欧姆定律》单元测试(含答案)
第十七章欧姆定律一、选择题1．关于公式R=U/I，下列说法正确的是（）A．电阻与电压成正比B．对同一导体，它两端的电压与通过它的电流之比是定值C．电阻的大小与电压、电流大小有关D．电阻与电流成反比2．如图是小明在探究电流与电阻关系的实验电路图，实验中将电阻R由20Ω换成10Ω的电阻后，下一步他将（）A．闭合开关，读出电流表和电压表的示数，并填入表格中B．闭合开关，将滑动变阻器的滑片向右移动到适当位置，使电压表的示数保持不变，读出电流表的示数，并填入表格中C．闭合开关，将滑动变阻器的滑片向左移动到适当位置，使电压表的示数保持不变，读出电流表的示数，并填入表格中D．以上步骤均不正确3．有甲、乙两个导体，当通过相同的电流时，甲两端的电压比乙两端的电压高，则两者的电阻相比（）A．R甲＞R乙B．R甲＝R乙C．R甲＜R乙D．无法判定4．阻值为3Ω与6Ω的电阻，将它们串联，其总电阻为R1；将它们并联，其总电阻为R2，则R1：R2等于（）A．2：1B．1：2C．2：9D．9：25．有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I﹣U图线如图所示。
如果R1、R2串联的总电阻为R，并联后的总电阻为R′．则关于R、R′的I﹣U图线所在的区域，下列说法中正确的是（）A．R1的阻值比R2大B．R在Ⅱ区域，R′在Ⅰ区域C．R在Ⅲ区域，R′在Ⅱ区域D．R在Ⅲ区域，R′在I区域6．如图所示，R1＝5Ω，R2＝10Ω，则电压表V1、V2示数之比是（）A．1：2B．2：1C．1：3D．3：17．如图所示，当开关S由闭合变为断开时，下列说法中不正确的是（）A．电路中的电流为零B．灯泡两端电压为零C．电灯的电阻为零D．电源两端的电压不为零8．如图所示电路中，电源电压保持不变，闭合开关S后，电路正常工作，过了一会儿，灯L变亮，两只电表中只有一只电表示数变大。
则下列判断正确的是（）A．R0短路，电流表示数变大B．R1断路，电压表示数变大C．R1断路，电流表示数变大D．R0短路，电压表示数变大9．热敏电阻的阻值是随环境温度的增大而减小的。
