电工实训
庞大的亚龙YL-DG-1型电工技术实训考核装置
学习过程
N0.3 N0.2 NO.1
学习的目的： （1）认识交流接触器、 按钮开关，了解其接 线方法。 （2）学习电气控制电 路设计思路及掌握正 确的接线方法。 （3）能绘制简单电气 控制图。 任务要求 （1）认识热继电器的各 触点，画出其电路符号。 （2）会用万用表检测检 测电路，判断电路是否接 通。 （3）了解电路工作原理， 熟练连接实物图。 注意事项 （1）实物连接 时必须断电，预 防触电。 （2）连接线路 时，须仔认真， 以防接错接反。 （3）若发生事 故，须立即切断 电源。
SB开关控制装置 交流器
பைடு நூலகம்
实验电路图
项目二 ： 三相异步电动机连续正 转控制电路
• 工作原理:闭合电子式 漏电保护开关QS 1.按下启动按钮 SB2→KM线圈得电→KM主 触头闭合→电动机M启动 并单向连续运转
2.松开SB2→KM线圈继续
通电→电动机连续正转
3.按下停止按钮 SB1→KM线圈失电→KM 主触头断开→电动机M 停止运转
电动机点动控制工 作原理：当开关SB
闭合时，接触器 KM线圈得电，KM 主触头闭合，电 动机M启动运转， 观察线路和电动 机运行有无异常 现象；松开启动 按钮SB，接触器 KM线圈失电，KM 主触头断开，电 动机停转，这就 是所谓的点动控 制电路。
电动机单向连续转动电路图 电动机连续转动工作原理：按下开关SB1，线圈KM得电， 主触头KM闭合，电动机通电开始单向转动。若断开SB2， 因为KM与SB1并联，电动机M依然得电单向转动。只有断 开开关SB2时，电动机失电停止转动。这就是电动机的单 向连续转动。
电动机正反转控制电路图
原理图
电动机正反转工作原理：
工作原理
正转原理： 正反转程序 先闭合开关QS，按下开关SB1，再按下开关SB2， KM2通电，主触头KM1闭合，电动机开始正转。 反转原理：按下开关SB3，接触器KM2带电，主 触头KM2闭合，电动机开始反转。
电工实训总结
电工实训总结
在电工实训中，我学到了很多实用的技能和知识。
总结如下：
1. 安全意识：在电工实训中，学会了正确使用安全设备和遵守相关安全规定，保证自己和他人的安全。
2. 电路布线：通过实际操作，掌握了电路布线的基本原理和技巧，能够独立进行简单电路的布线工作。
3. 电工工具的使用：学习了各种电工工具的使用方法，包括万用表、绝缘电工工具、电动工具等，提高了实际操作的效率和精度。
4. 故障排除：在实训过程中，遇到了各种电路故障，通过分析和排除，掌握了故障排除的方法和技巧，提高了自己的维修能力。
5. 团队合作：实训过程中，需要与同学们一起协作完成任务，培养了团队合作精神和沟通能力。
总的来说，电工实训让我在实践中加深了对电工领域的理解，提高了自己的实际操作能力和问题解决能力，为将来的工作打下了坚实的基础。
电工电子认知实训报告(3篇)
第1篇一、实训目的本次电工电子认知实训旨在通过实际操作，使学生了解电工电子的基本原理、基本技能和常用设备，培养学生的动手能力、实践能力和创新精神。
通过本次实训，使学生能够掌握以下内容：1. 电工电子基本概念、基本原理和基本技能；2. 常用电工电子设备和工具的使用方法；3. 电路的安装、调试和故障排除；4. 安全操作规程和事故处理方法。
二、实训内容1. 电工电子基本概念（1）电路：由电源、负载、导线、开关等元件组成的封闭回路。
（2）电压：电荷在电场力作用下，从一点移动到另一点所做的功。
（3）电流：单位时间内通过导体横截面的电荷量。
（4）电阻：导体对电流的阻碍作用。
（5）电容：电荷在电场中储存的能量。
（6）电感：电流变化时，在导体中产生的磁通量。
2. 常用电工电子设备和工具（1）万用表：用于测量电压、电流、电阻等电学量。
（2）示波器：用于观察和分析信号的波形。
（3）信号发生器：用于产生各种波形信号。
（4）电烙铁：用于焊接电路元件。
（5）剥线钳：用于剥去导线外皮。
（6）尖嘴钳：用于夹持、弯曲和剪断导线。
3. 电路的安装、调试和故障排除（1）电路的安装：根据电路图，将各个元件按照要求连接起来。
（2）电路的调试：通过调整元件参数，使电路达到预期效果。
（3）故障排除：根据电路图和现象，找出故障原因并进行修复。
三、实训过程1. 准备工作（1）了解实训目的、内容和要求。
（2）熟悉实训场地、设备和工具。
（3）分组讨论，明确分工。
2. 实训步骤（1）根据电路图，准备所需元件和工具。
（2）按照电路图，将元件连接起来。
（3）检查电路连接是否正确。
（4）调试电路，观察现象。
（5）分析故障原因，进行修复。
（6）记录实训数据。
3. 实训总结（1）通过本次实训，掌握了电工电子基本概念、基本原理和基本技能。
（2）熟悉了常用电工电子设备和工具的使用方法。
（3）提高了动手能力和实践能力。
（4）培养了团队协作精神和创新精神。
四、实训心得1. 认识到电工电子技术在现代社会的重要性，激发了对该领域的兴趣。

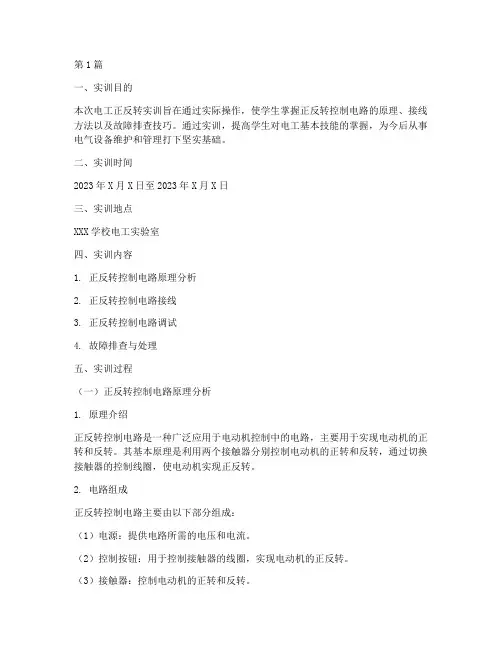

电工正反转实训报告(3篇)
第1篇一、实训目的本次电工正反转实训旨在通过实际操作，使学生掌握正反转控制电路的原理、接线方法以及故障排查技巧。
通过实训，提高学生对电工基本技能的掌握，为今后从事电气设备维护和管理打下坚实基础。
二、实训时间2023年X月X日至2023年X月X日三、实训地点XXX学校电工实验室四、实训内容1. 正反转控制电路原理分析2. 正反转控制电路接线3. 正反转控制电路调试4. 故障排查与处理五、实训过程（一）正反转控制电路原理分析1. 原理介绍正反转控制电路是一种广泛应用于电动机控制中的电路，主要用于实现电动机的正转和反转。
其基本原理是利用两个接触器分别控制电动机的正转和反转，通过切换接触器的控制线圈，使电动机实现正反转。
2. 电路组成正反转控制电路主要由以下部分组成：（1）电源：提供电路所需的电压和电流。
（2）控制按钮：用于控制接触器的线圈，实现电动机的正反转。
（3）接触器：控制电动机的正转和反转。
（4）电动机：执行正反转动作。
（二）正反转控制电路接线1. 材料准备（1）电源：220V交流电源。
（2）控制按钮：停止按钮、正转按钮、反转按钮。
（3）接触器：两个接触器，分别控制电动机的正转和反转。
（4）电动机：三相异步电动机。
（5）导线：多股绝缘导线。
2. 接线步骤（1）将电源接入电路。
（2）将停止按钮、正转按钮、反转按钮分别接入电路。
（3）将两个接触器的线圈分别接入电路。
（4）将电动机的三个端子分别接入电路。
（5）检查接线是否正确，无误后通电试机。
（三）正反转控制电路调试1. 调试步骤（1）接通电源，按下正转按钮，观察电动机是否正向转动。
（2）断开电源，按下反转按钮，观察电动机是否反向转动。
（3）重复上述步骤，确保正反转控制电路正常工作。
2. 调试要点（1）检查接线是否牢固，避免接触不良。
（2）确保接触器线圈电压与电源电压一致。
（3）观察电动机转动是否平稳，无异常响声。
（四）故障排查与处理1. 故障现象（1）电动机不转动。

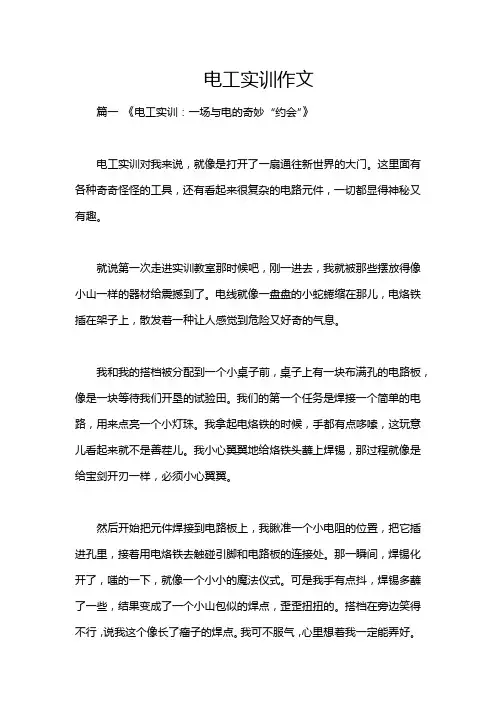

电工实训作文
电工实训作文篇一《电工实训：一场与电的奇妙“约会”》电工实训对我来说，就像是打开了一扇通往新世界的大门。
这里面有各种奇奇怪怪的工具，还有看起来很复杂的电路元件，一切都显得神秘又有趣。
就说第一次走进实训教室那时候吧，刚一进去，我就被那些摆放得像小山一样的器材给震撼到了。
电线就像一盘盘的小蛇蜷缩在那儿，电烙铁插在架子上，散发着一种让人感觉到危险又好奇的气息。
我和我的搭档被分配到一个小桌子前，桌子上有一块布满孔的电路板，像是一块等待我们开垦的试验田。
我们的第一个任务是焊接一个简单的电路，用来点亮一个小灯珠。
我拿起电烙铁的时候，手都有点哆嗦，这玩意儿看起来就不是善茬儿。
我小心翼翼地给烙铁头蘸上焊锡，那过程就像是给宝剑开刃一样，必须小心翼翼。
然后开始把元件焊接到电路板上，我瞅准一个小电阻的位置，把它插进孔里，接着用电烙铁去触碰引脚和电路板的连接处。
那一瞬间，焊锡化开了，嗤的一下，就像一个小小的魔法仪式。
可是我手有点抖，焊锡多蘸了一些，结果变成了一个小山包似的焊点，歪歪扭扭的。
搭档在旁边笑得不行，说我这个像长了瘤子的焊点。
我可不服气，心里想着我一定能弄好。
接下来就认真多了，慢慢地把其他元件都焊接好。
等到最后把灯珠也焊好，我们怀着忐忑的心情接上电源。
当看到那个小灯珠亮起来的那一刻，我和搭档都兴奋得蹦了起来。
这小小的灯光在电路板上闪烁着，就像是我们在这电工实训旅程中获得的第一颗闪耀的星星。
这一场小小的焊接，让我对电工实训充满了更多的期待，就像探索一个未知的宝藏，每一次操作都是在挖掘新的惊喜。
篇二《电工实训：在电的世界里跌跌撞撞》电工实训就像是一场充满未知挑战的冒险。
每一次走进那间实训教室，都感觉像是走进了一个充满神秘魔力的地方，不过这个魔法有时候可不好控制。
有一次我们要做一个复杂点的电路，有好多的电线要连着不同的元件。
我和搭档铺开电路图，研究了半天，就像是两个大侦探在破解疑难案件。
“这个线应该连这儿，那个线又该从这儿出去。
电工家庭接电实训报告
一、实训目的通过本次家庭接电实训，使我对家庭电路的接线和安装过程有更深入的了解，提高动手操作能力，培养实际操作经验，同时掌握安全用电知识，提高自我保护意识。
二、实训时间2023年3月15日——2023年3月18日三、实训地点家中四、实训设备及器材1. 家庭电路施工图纸2. 电线（铜芯线、铝芯线）3. 电线管（PVC管、金属管）4. 瓷夹板、电线接头、绝缘胶带5. 电工工具（电钻、扳手、螺丝刀、剥线钳、剥线刀、万用表等）6. 安全防护用品（绝缘手套、绝缘鞋等）五、实训内容及步骤1. 熟悉家庭电路施工图纸，了解家庭电路的布局和各部分功能。
2. 根据施工图纸，规划电路路径，确定线路走向。
3. 按照线路走向，在墙上开槽，安装电线管。
4. 将电线管固定在墙上，确保电线管牢固可靠。
5. 将电线管内的电线剥皮，连接电线接头。
6. 按照电路要求，连接电源线、零线、地线。
7. 安装瓷夹板，将电线固定在瓷夹板上。
8. 安装开关、插座、灯具等电器元件。
9. 使用万用表检测电路是否通断，确保电路连接正确。
10. 测试电路电压，确保电压符合要求。
11. 对电路进行绝缘处理，确保电路安全可靠。
12. 检查电路是否存在安全隐患，对电路进行整改。
六、实训心得体会1. 在实训过程中，我深刻体会到电工工作的重要性，电工工作关系到家庭用电安全，必须严谨认真。
2. 通过本次实训，我对家庭电路的接线和安装过程有了更深入的了解，掌握了电路施工的基本技能。
3. 在实训过程中，我学会了如何正确使用电工工具，提高了动手操作能力。
4. 实训过程中，我严格遵守安全操作规程，确保自身和他人的安全。
5. 通过本次实训，我认识到安全用电的重要性，提高了自我保护意识。
七、实训总结本次家庭接电实训，使我掌握了家庭电路的接线和安装过程，提高了动手操作能力，培养了实际操作经验。
在实训过程中，我认识到电工工作的重要性，增强了安全用电意识。
在今后的学习和工作中，我将继续努力，不断提高自己的电工技能，为保障家庭用电安全贡献自己的力量。
电工捏电线实训报告
一、实训目的本次电工捏电线实训旨在让学生了解电线的基本构造，掌握电线捏接的基本工艺，提高学生实际操作技能，增强安全意识。
通过本次实训，使学生能够熟练进行电线捏接操作，为以后从事电工工作打下坚实的基础。
二、实训时间2023年3月20日——2023年3月24日三、实训地点学校电工实训室四、实训设备及器材1. 电线：多股铜芯绝缘电线、单股铜芯绝缘电线2. 电工工具：剥线钳、尖嘴钳、斜口钳、压线钳、绝缘胶带、电线接头、接线端子3. 电器元件：插座、开关、灯泡、开关插座面板五、实训内容及要求1. 电线的基本认识（1）电线按绝缘材料可分为：聚氯乙烯绝缘电线、橡皮绝缘电线、聚乙烯绝缘电线等。
（2）电线按用途可分为：照明电线、动力电线、控制电线等。
（3）电线按芯数可分为：单芯电线、双芯电线、多芯电线等。
2. 电线捏接的基本工艺（1）剥皮：使用剥线钳将电线绝缘层剥去，露出一定长度的导线。
（2）压线：将剥去绝缘层的导线插入接线端子，使用压线钳压紧。
（3）绝缘：使用绝缘胶带将接头处绝缘，防止漏电。
3. 电线捏接的操作步骤（1）选择合适的电线：根据实际需求选择合适的电线，如照明电线、动力电线等。
（2）剥皮：使用剥线钳将电线绝缘层剥去，露出一定长度的导线。
（3）压线：将剥去绝缘层的导线插入接线端子，使用压线钳压紧。
（4）绝缘：使用绝缘胶带将接头处绝缘，防止漏电。
（5）检查：检查接头处是否牢固、绝缘是否良好。
4. 电线捏接注意事项（1）选择合适的剥线钳，避免损伤电线。
（2）剥皮时，注意不要剥伤导线。
（3）压线时，注意压线钳的压力要适中，避免压伤导线。
（4）绝缘时，注意绝缘胶带的缠绕要紧密，防止漏电。
六、实训总结通过本次电工捏电线实训，我掌握了电线捏接的基本工艺，提高了实际操作技能。
以下是我对本次实训的总结：1. 电线的基本认识：了解了电线的种类、用途和构造，为以后的工作打下了基础。
2. 电线捏接的基本工艺：掌握了电线捏接的步骤，能够熟练进行电线接头操作。
电工实训报告（精选17篇）
电工实训报告（精选17篇）电工实训报告（精选17篇）实训报告是指包含实训目的、实训环境、实训原理、实训过程、实训结果、实训总结等方面内容的书面汇报材料，类似于理科课程的实验报告。
实训报告主要用于加深学员对知识和技能的理解和认识。
下面是小编帮大家整理的电工实训报告，供大家参考借鉴，希望可以帮助到有需要的朋友。
电工实训报告篇1通过一个星期的实训学习，我觉得自己在以下几个方面与有收获：一、实训时间20xx年xx月xx日——20xx年xx月xx日。
二、实训地点xx实训基地三、实训内容在这次为期一周的电工实训，我从感性上学到了很多东西，使我更深刻地了解到了实践的重要性。
只具有理论知识是不行的，更要有动手能力。
通过实习我们更加体会到了“学以致用”这句话中蕴涵的深刻道理。
本次实习的目的主要是使我们对电工工具、电器元件及线路安装有一定的感性和理性认识；了解一些线路原理以及通过线路图安装、调试、维修的方法；对电工技术等方面的专业知识做初步的理解；培养和锻炼我们的实际动手能力，使我们的理论知识与实践充分地结合，作到不仅具有专业知识，而且还具有较强的实践动手能力，能分析问题和解决问题的高素质人才。
以前我们学的都是一些理论知识，比较注重理论性，而较少注重我们的动手锻炼，而这一次的实习有不少的东西要我们去想，同时有更多的是要我们去做，好多东西看起来十分简单，但没有亲自去做，就不会懂理论与实践是有很大区别的，很多简单的东西在实际操作中就是有许多要注意的地方，也与我们的想象不一样，这次的实训就是要我们跨过这道实际和理论之间的鸿沟。
理论说的在好，如果不付诸于实际，那一切都是空谈。
只有应用与实际中，我们才能了解到两者之间的巨大差异。
开始的时候，老师对电路进行介绍，我还以为电工实习非常简单，直至自己动手时才发现，看时容易作时难，人不能轻视任何事。
连每一根电线，都得对机器，对工作，对人负责。
这也培养了我们的责任感。
四、实训感想这次实训很累，在安装过程中我们都遇到了不少困难，理论与实践是有很大区别的，许多事情需要自己去想，只有付出了，才会得到，有思考，就有收获，就意味着有提高，就增强了实践能力和思维能力。
电工实训报告总结
电工实训报告总结 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】篇一：电工实训报告电工实训总结一、实习目的电工实训是电气工程及其自动化的基本训练，目的是锻炼学生的动手能力及激发学生的创新能力。
二、实训要求：1、充分了解实训设备的作用与设置；2、常用工具的使用方法；3、元器件在面板上布局做到合理、美观；4、元器件连接合理，布线规范；5、达到设计目的与要求；6、经实际操作能够达到设计功能；三、实训内容：1、家用供电线路此实训是供电的基础形式，通过它可加深对供电网络的认知。
①、正确选用所需元器件；②、在面板上合理布局所用器件，并作固定③、连线合理、规范，并理顺放入布线槽，利用接线端子分线；④、有总开关、具有过载、短路、漏电保护功能；⑤、有电能计量装置；⑥、本供电系统有日光灯电路、灯光延时控制、灯光可调电路、一灯两地控制、空调插座、六孔插座、碘钨灯；2、电机可点动，可自锁实训；①、正确选用所需元器件；②、在面板上合理布局所用器件，并作固定，要求空气开关、接触器利用导轨固定；③、连线合理、规范，利用接线端子分线，并理顺放入布线槽；④、接触器能够实现自锁和点动；⑤、有过载保护（用热继电器保护）、短路保护；⑥、安装结束后，要实际操作确实达到实际功能；3、电机反正转实训；此实训的目的：模仿小车运料；工件行程控制；重物吊装；阀门开关等过程；其要求满足以下几点：①、正确选用所需元器件；②、在面板上合理布局所用器件，并作固定，要求空气开关、接触器利用导轨固定；③、连线合理、规范，并理顺放入布线槽；④、正反转接触器能够实现互锁；⑤、有过载保护（用热继电器保护）、短路保护；4、工作台自动往返循环控制线路；③、当工作台的档块停在行程开关st1和st2之间任何位置时，可以按下任一启动按钮sb1或sb2使之运行。
5、工具及辅助材料①、电工工具10套：包括：钢丝钳、剥线钳、尖嘴钳、斜口钳、圆头锤、电工刀、测电笔、八寸活口扳手、大中小平口螺丝刀各一把、大中小梅花螺丝刀各一把；②、单芯铜塑线1mm2红、绿、黄、黑各两盘（每盘100米）、黄绿接地线100米；单芯铜塑线红、绿、黄、各两盘（每盘100米）；四、实习时间安排五、实习总结通过这一个星期的电工实训，我得到了很大的收获，这些都是平时在课堂理论学习中无法学到的，我主要的收获有以下几点：1、掌握了几种基本的电工工具的使用，导线与导线的连接方法，导线与接线柱的连接方法，了解了电路安装中走线、元件布局等基本常识；2、了解了一般简单照明电路的安装方法，掌握了一般串联、并联电路，日光灯，电度表、插座的安装；3、了解了电动机传动和点动控制、顺序控制、逆反转控制的概念和原理，掌握了交流继电器的原理和接线方法；6、信息时代，仅会操作鼠标是不够的，基本的动手能力是一切工作和创造的基础和必要条件。
电工实训总结(15篇)
电工实训总结(15篇)电工实训总结1两周的实训课很快就结束了，但我却受害匪浅。
实训老师丰富的实践经历，为我们讲述了现实生活中，电气知识的运用，带领我们完成了一项“工厂供配电工程”。
实训的东西，使我从书本上学到的知识由实际变为实践，也让我的能力取得升华。
本次实训，讲解了1.了解了少油断路器拆装后的结构和各元件的作用。
2.掌握少油断路器的原理及检修工艺。
3.加深了对少油断路器的用法、作用、动作流程及原理的了解。
4.学会心肺复苏抢救，为以后发生突发情况时可以正确的对患者进行抢救。
5.对开关柜进行错误检修，学会看二次安装图。
6.并且还学会了实训后需要总结归纳我们在实训中所犯的错误，确保下次不再犯。
通过这次实训课，使我学到了电气设备运行的技术管理知识、电气设备的原理知识及在理论中无法学到的实习知识。
了解到了工厂供配电系统，了解到了工厂变电所的组成及运行过程，对小区、学校用电网设计、建筑供配电系统设计有了一定的认识。
在供配电系统设计中，要满足安全，可靠，经济的原则。
通过参观学校中心变电所，亲临现场使我开阔了眼界、拓宽了知识面、了解了电学的实际应用，为学好专业课增添了必要的感性知识，为我们以后在知识的运用上奠定了有力的基础。
还通过实例体会到了要严格地遵守电工安全操作规程、要胆大心细、要不断提高自己的技能水平，才能在工作中掌握主动权。
这些，是我们在大学时期就必须慢慢学习和养成的良好品质。
在实训中，也充分认识到了自己的不足，很多电工应该知道的常识问题，却模棱两可，没有扎实的掌握所学知识。
许多自己了解的知识，也不能熟练运用举一反三。
在以后的`学习生活中，要扎实的掌握所学知识，培养自己勇于创新、不断追求的品质，锻炼自己临危不惧、沉着应对的精神，面对电、电气事故等更应如此。
实训要求我们提高观察问题、解决问题和向生产实际学习的能力和掌握实际工作的方法，培养团结合作精神、独立工作能力和加强劳动意识。
在以后的学习工作中，要培养我们艰苦奋斗的优良作风和不断学习的精神品质。
电工实训目的与要求
电工实训目的与要求《电工实训目的与要求》篇一：电工实训安全要求一、引言嘿，大家都知道，电工这活儿可不像搭积木那么简单，电这玩意儿看不见摸不着，但要是一不小心，那可就像捅了马蜂窝一样，后果不堪设想。
在电工实训的时候啊，我们得把安全放在首位。
为啥呢？因为这不仅关系到我们自己的小命，还关系到周围人的安全呢。
就好比你在马路上开车，不遵守交通规则，那不是等着出事故嘛。
在电工实训中，电就是那个需要我们小心对待的“交通规则”。
二、主体要求1. 个人防护方面- 进入实训场地，必须要穿戴好绝缘鞋和绝缘手套。
这就像战士上战场要穿好盔甲一样重要。
绝缘鞋的绝缘电阻不得低于100MΩ，绝缘手套也要保证没有破损、漏洞，而且耐压等级要符合实训场地的电压要求，一般来说，得能承受至少500V的电压。
要是不穿这些，就好比赤手空拳去跟电老虎搏斗，那是自找苦吃。
- 安全帽也是不能少的。
虽然咱们可能不是在建筑工地，但是在一些有高处作业或者有物体掉落风险的地方，安全帽就是你的“保护神”。
安全帽要佩戴正确，不能歪戴，带子要系紧，可别让它成为一个摆设。
2. 工具使用安全- 在使用电工工具之前，一定要检查工具的绝缘性能。
比如电烙铁，它的电源线不能有破损，插头要完好无损。
如果发现电烙铁的绝缘层有裂缝，那就别用了，这可不是闹着玩的。
还有螺丝刀，不能用金属部分去触碰带电部分，不然很容易造成短路。
- 万用表的使用也得小心。
在测量电压、电流的时候，量程要选择正确。
要是选错了量程，就像你去买东西，拿错了钱数，要么测不出来，要么就把万用表给烧坏了。
这万用表可精贵着呢，烧坏了可就心疼了。
3. 操作规范安全- 当我们在进行电路连接或者拆线的时候，必须先切断电源。
这是铁的纪律，就像红灯停绿灯行一样。
如果带电操作，那电流可能会突然“窜”出来，给你来个措手不及。
切断电源后，还要用验电笔去验电，确定没电了才能动手操作。
- 在实训过程中，不能随意更改电路连接。
如果有特殊情况需要更改，一定要经过老师或者指导人员的同意。
