光电感烟火灾探测器 说明书
JTY-HM-GST102线型光束感烟火灾探测器安装使用说明书
e)如果探测器周围为玻璃或透明塑料环境，请将探测器安装在建筑物的南侧墙体上；如果南北方向安装探测器无法实现，应将探测器安装在西侧墙体上。对于经反射仍可照射至探测器的应用环境，应考虑在探测器的光路上安装遮阳罩或与我公司的技术支持工程师联系取得相关的技术支持。
3.
1)光路长度设置
2)安装探测器
将探测器与反射器相对安装在保护空间的两端且在同一水平直线上如图8所示。
图8 探测器安装示意图
探测器采用明装安装，安装方式有两种：穿线管预埋和穿线管明装。
（1）穿线管预埋
a.取下探测器上盖；
b.以预埋盒为中心，将探测器底盘紧贴于墙壁上，在对应探测器安装孔的位置做上记号；
c.在墙壁上已做好记号的位置打孔，并在所打的孔安装6的塑料胀钉；
2.工作电流：
电源电流：调试电流≤20mA
监视电流≤8mA
报警电流≤12mA
总线电流≤2mA
3.调节角度：-6度～+6度
4.光路定向相依性角度：±0.5度
5.灵敏度等级：
一级灵敏度：灵敏度最高
二级灵敏度：灵敏度中等
三级灵敏度：灵敏度最低
6.探测器的状态指示：
调试状态：绿色和黄色指示灯以特定的方式点亮或闪亮，具体说明详见“调试”部分。
图11a单块反射器示意图图11b四块反射器安装示意图（图未按比例）
4.
现场安装时，探测器需要与直流24V电源线（无极性）及控制器总线（无极性）连接，直流24V电源线接探测器的接线端子D1、D2端子上，总线接探测器的接线端子Z1、Z2上，反射器不需接线。接线端子示意图如图12所示。
图12 接线端子示意图
12.壳体材料和颜色：ABS，灰色

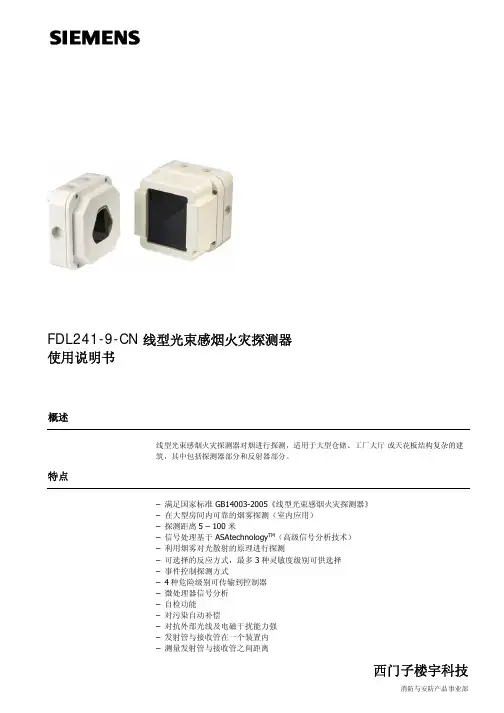

西门子 FDL241-9-C线型光束感烟火灾探测器 说明书
FDL241-9-CN 线型光束感烟火灾探测器使用说明书概述线型光束感烟火灾探测器对烟进行探测，适用于大型仓储、工厂大厅或天花板结构复杂的建筑，其中包括探测器部分和反射器部分。
特点– 满足国家标准 GB14003-2005《线型光束感烟火灾探测器》– 在大型房间内可靠的烟雾探测（室内应用）– 探测距离5 – 100 米– 信号处理基于 ASAtechnology TM（高级信号分析技术）– 利用烟雾对光散射的原理进行探测– 可选择的反应方式，最多3种灵敏度级别可供选择– 事件控制探测方式– 4种危险级别可传输到控制器– 微处理器信号分析– 自检功能– 对污染自动补偿– 对抗外部光线及电磁干扰能力强– 发射管与接收管在一个装置内– 测量发射管与接收管之间距离– 通过FDnet与控制器通讯（独立编址）功能– 探测器由发射管和接收管组成。
发射管发出一束红外光，光束通过对面的棱形反射器再返回到接收管。
接收管将收到的红外信号转换成电信号，供微处理器进行分析处理。
– 当有烟雾穿过探测区，红外信号会减弱。
当信号达到预定值时，探测器向控制器发送相应的危险等级。
– 距离测量用于识别外部事件。
– 内置报警灯显示报警状态。
应用– 大型仓储及生产车间– 房顶结构复杂，或有历史价值的天花板– 有遮挡的庭院– 中庭类型建筑– 接待大厅结构线型光束感烟火灾探测器由底座(1)、端子盘 (2)、探测单元 (3) 及盒盖 (4)四部分组成。
指示灯探测器有一个指示灯，用来指示探测器工作状态（见下表）。
注：指示灯闪烁模式取决于所使用的控制器。
探测器工作状态指示灯状态（可由控制器配置）正常灭测试每1秒闪一次报警常亮外形尺寸单位：mm安装图 1图 2(9)-+图 3图 4图5准备工作– 表面安装通常直接安装在靠近天花板的墙上。
– 必须确保探测器与反射器之间的光路顺畅。
– 探测器与反射器之间的距离必须是5-100米。
距离天花板或其它障碍物的间距不应小于30厘米。
002、JTY-GD-G3智能光电感烟探测器新安装使用说明书
读码 在 待机 状态下 按下 读码 键 则屏幕上显示的即为探测器的地址编码号 改码 如需进行改码 方法与编码相同 即在 待机 状态下 输入编码号后 按 写 码 键即可
七 保养及维修
1. 保养 1) 探测器应在即将调试前方可安装 在安装前应妥善保管 并应采取相应的防尘 防 潮 防腐蚀措施
34
2) 探测器应注意防尘 防尘罩必须在工程正式投入使用后方可摘下
3) 工程上如发现探测器有经常性误报的现象 则应对迷宫进行清洗 必要时 可更换
迷宫
4) 每半年应进行一次模拟火警试验 测试探测器是否工作正常
二 特点
由于单片机 集成运放的采用 其特点如下 地址编码由电子编码器直接写入 工程调试简便可靠 单片机实时采样处理数据 并能保存 14 个历史数据 曲线显示跟踪现场情况 具有温度 湿度漂移补偿 灰尘积累故障探测功能
三 技术特性
1. 信号二总线无极性 2. 工作电压 总线 24V 3. 工作电流
安装孔
图 3 探测器通用底座外形示意图 2. 布线要求 探测器二总线宜选用截面积 1.0mm2 的 RVS 双绞线 穿金属管或阻燃管敷
设
六 使用及操作
本探测器的编码方式为电子编码 该编码方式简便快捷 现场编码时可利用本公司生产 的 BMQ-1 型电子编码器进行 编码时将电子编码器与探测器的总线端子接好 输入 编码 号 后 按 写码 键即完成编码工作 下面分别给出编码 读码 改码设定的实例
地址 河北省秦皇岛经济技术开发区长江东道 80 号 电话 0335-8502523 8502524 8502525 传真 0335-8051004 8072588 邮编 066004
FIRERAY 5000 线性光束感烟火灾探测器 使用说明书
7
7. 选择功率模式
• 在 ‘Hi A’（高电流）模式（默 认）下，正常操作过程中，系 统电流在连接一个探测器时为 5.5 毫安，连接两个探测器时为 8毫安。在激光瞄准、自动对 准、手动对准和原始位置功能 时，系统电流为 36 毫安。
• 在 ‘Lo A’（低电流）模式（通过 系统控制器设置菜单选择）下， 系统电流在所有操作模式中均 为 5.5 毫安或 8 毫安。探测器在 对准、激光瞄准过程中和原始位 置的移动较慢，因此，如果有电 流，建议将系统设置为 ‘Hi A’（ 高电流）。
清除锁定火灾时，应向外部复位端施加 5-40 伏电压，输入密码，或循环通电 20 秒
13
19. 清洁系统
系统可以通过更改补偿级别来自动补偿堆积的灰尘。 不过，建议使用无毛软布定期清洁探测器镜头和反射棱镜。 如果个别探测器补偿级别在数天内保持在 130 以上，则表示该探测器需要进行清洁。 清洁之前，应断开系统与消防控制板的连接。 清洁后，检查系统能否正常工作： 如果信号强度在 92% 与 108% 之间 - 让系统补偿恢复至 100%（这不应超过 12 小时） 如果信号强度高于 108% - 降低补偿级别，直到信号强度处于 92% 与 108% 之间，并等待系统补偿恢复至 100% 如果信号强度低于 92% - 执行激光瞄准、自动对准和设置。
火灾延迟 （延迟 1） 不得少于故障 延迟（延迟 2）
18. 锁定/非锁定模式
在锁定模式中，系统在清除火灾后仍处于火灾条件。而在非锁定模式中，系统会在清除火灾后自 动返回正常条件。
（为系统而不是单个探测器进行设置）
非锁定
锁定
使用 在探测器菜单上的图标间移动， 直至显示图表和钟状图标
• 使用
移动激光以尽可能靠近反射器
西门子消防报警系统说明书2002-OP820感烟探测器
Fire Safety S1151系统产品说明北京西门子西伯乐斯电子有限公司1/2西伯乐斯生命财产的保障DO1152A/OP820 交互式光电感烟探测器特点●最新型式的光电感烟结构，对不同类型的火灾烟雾响应一致。
●内部具有微处理器，可独立进行高智能的信号处理。
●可靠性高:交互式智能火灾分析模式。
通过控制器可将特定应用的信号处理算法存储在探测器内，远距离调整探测器特定的响应行为，真正消除误报。
●稳定性高：抗灰尘附着，抗电磁干扰，抗温度影响，抗潮湿，抗腐蚀。
●每只探测器内有带特定标识码的识别模块（相当于身份证，起部件识别作用）。
与底座内的识别模块相配合，控制器能唯一确认该探测器及其地理位置。
●探测器有自检功能,并且控制器和探测器能互相交换信息并反复核实。
●采用自适应编址方式，探测器不设编址开关，避免人为造成差错。
●控制器电路（甚至微处理器）出现故障的情况下，也能应急报警。
●探测回路为环形两总线,且每个DO1152A/OP820探测器内部都有短路隔离开关。
当回路中任一点发生短路时，短路点两边的隔离开关自动将其隔开，确保系统正常运行;并能准确地判断短路点。
应用●用于建筑物内部空间的早期火灾探测，并通过控制器进行报警与消防联动。
应用于火灾产生烟（包括黑烟）的场合。
●探测器满足国家标准GB4715“点型感烟火灾探测器技术要求及试验方法”，探测器的应用设计遵照国家标准GB50116“火灾自动报警系统设计规范”。
●探测器安装在底座DB1151A/SO820上，通过底座与控制器FS1120相连。
设计●两总线环形回路（也可采用干型回路），标准采用双绞线，特殊情况可采用平行线、电缆、屏蔽电缆。
环形回路布线最长不超过2000米。
●每条回路最多128个探测器，其中可自由加入分支而无需分支模块。
●探测器可做防振、防潮、防盗、保护式安装(文件2001)。
●每个探测器的门灯输出端可外接门灯AI300、AI340（文件3002a）显示其报警状态，并且能自由编程使门灯显示其它探测器报警状态。
JBF-11S使用说明书V5[1].01(新)
![JBF-11S使用说明书V5[1].01(新)](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/c468a2fd6bd97f192379e94d.webp)
目录第一章控制器的特点 (5)第二章控制器特性 (6)2.1控制器组成 (6)2.2控制器结构 (6)2.3技术特性 (6)第三章控制器主要功能 (7)第四章安装调试步骤 (8)4.1系统设计要求 (8)4.2现场调试 (8)第五章报警显示说明 (9)5.1控制器正常监视状态 (9)5.2控制器报火警 (9)5.3控制器联动输出 (9)5.4控制器报故障 (10)5.5控制器报隔离 (11)5.6控制器液晶屏亮度调节 (11)5.7控制器声光指示 (11)第六章控制器操作 (13)6.1联动操作 (13)6.2.7.5 集中机汉字注释设置 (21)6.2.7.6 试用期设置 (21)6.2.7.7授权码设置 (22)6.2.8打印历史记录 (22)6.2.9自检设置 (23)6．3查询操作 (23)6.3.1查询注册登记地址 (23)6.3.2查询被隔离部件 (24)6.3.3查询系统配置 (24)6.3.4联动查询 (24)6.3.5 专线设置查询 (25)6.3.6 组网控制器查询 (26)6.3.7 历史记录查询 (26)6.3.8 汉字注释查询 (27)6.4测试操作 (27)6.4.1 软件版本查询 (27)6.4.2 回路状态信号浏览 (28)6.4.3 探测器模拟量曲线 (28)6.5JBF-11S/CK50总线联动控制盘操作 (29)6.6JBF-11S/CE4气体灭火盘操作 (29)第七章联动编程语句语法规则 (30)第八章控制器打印机的安装与使用 (32)附录一汉字机内码表 (34)点型光电感烟火灾探测器说明➢型号：JTY-GD-LN2100点型光电感烟火灾探测器外形及结构：特点：●内置微处理器，探测器对自身采集到的数据进行存储、分析和判断，具有自诊断功能；●灵敏度可调。
能实现用户对不同探测环境灵敏度的要求；●污染自动补偿。
根据自身的污染程度进行零位漂移，最大程度减少误报；●探测器上电后自动检测光学迷宫，污染程度超出补偿范围，可自动报出探测器污染故障；●适用范围广，对不同材质燃烧后产生的白烟或黑烟均可响应；●抗干扰能力强。
JTY-GM-FW19010型点型光电感烟火灾探测器安装使用说 …
JTY-GM-FW19010型点型光电感烟火灾探测器安装使用说明书一、特点1．自动补偿功能，对于因为外部环境（温度、湿度、灰尘、静电等）因素的变化而引起的性能漂移，可自动进行补偿，提高了感烟探测器的可靠性2．内置产品的ID码3．智能判断，清洗预报功能4．二总线制，无极性5．具有电子编码先进的编码技术，提高了编码的灵活性6．具有两种响应模式（通常称其为算法）模式1: 快速响应模式，在此模式下，当连续3次以上检测到烟的浓度超过报警门限值时，立即报警，此模式适用于系统调试安装阶段或者是测试阶段模式2: 智能响应模式，有利于准确判断火灾报警信号，减少误报警，（出厂默认）二、技术参数1．工作电压:15-28V脉冲电压2．工作电流：1）总线静态电流：≤0.5mA2）总线报警电流：≤2.8mA3．线制：二总线（无极性）4．编码方式:电子编码5．感烟探测器的状态指示：1）正常监视状态 ：LED灯周期性地闪亮2）火警状态 ：LED灯常亮3）故障状态 ：LED灯常灭或无规律闪亮6．使用环境: 温度-10℃～50℃ 相对湿度≤95%RH，不凝露7．颜色:白色8．重量:120g9. 执行标准：GB 4715-2005三、外形结构（如图1）图1 JTY-GM-FW19010外形示意图四、安装与布线1. 感烟探测器安装接线方式示意图如图2所示图2 JTY-GM-FW19010安装示意图预埋盒可采用86H50型标准预埋盒；安装时将感烟探测器中扣对正底座顺时针旋转，即可将感烟探测器安装在底座上。
2. 布线要求：总线(BUS)采用RVS-2*1.0 mm2或1.5 mm2线；穿金属管（线槽）或阻燃PVC管敷设。
3. 警告：安装感烟探测器之前，请切断回路的电源并确认全部底座已安装牢靠。
五、使用和操作编码操作：利用本公司的手持编码器FW19062进行现场编码，编码时将编码器的两个夹子分别与总线两个端子连接，打开手持编码器电源，输入要写入的地址码（地址码范围必须是：1－242，同一回路的地址码唯一），按下“写码”键，如果编码成功，在发送完地址码后，编码器的数码管上将会显示所发的地址号，如果编码失败，编码器在发送完地址码后，数码管上会显示“FAL”以提示编码失败。
萤石 智能传感器-烟雾传感器 CS-T4-B 使用说明书
1用户手册CS-T4-B独立式光电感烟火灾探测报警器内含10年超长寿命电池注意电气危害：做任何内部调整前，先断开电源。
只有有资质的人员才可进行产品维护。
产品的局限性：该感烟火灾报警器无法探测气体、热或火焰。
且不应用防护罩或类似物体遮挡该产品。
本产品可能无法警示听力障碍者，强烈建议该类住户安装含光提示或震动提示的特殊感烟警报器。
该产品在下述情况可能无法及时示警：1）烟雾无法达到该设备（例如火源与设备中间有关闭的门阻隔）2）火势发展过于迅速导致逃生路线封闭（即使设备安装地点正确）3）火灾在人体近身处发生（例如受害人衣物着火）。
沉睡的住户：研究表明烟雾报警器可能无法叫醒所有沉睡的人，该住宅中有能力为他人提供援助的住户有责任为那些未被报警声叫醒的人或无法独立安全撤离该地区的人提供帮助。
安装局限性：本产品专为单独住宅区域应用所设计，例如一个家庭式住宅或公寓。
如需在大厅、走廊、地下室等场所使用，应连接配套的感烟火灾报警器或感温火灾报警器。
在住宅外部安装烟雾报警器可能无法及时为居民提供警示。
本产品不适用非住宅建筑。
非住宅建筑要求安装规定的火灾探测报警系统。
单独使用本产品不能替代火灾探测报警系统应用于工作地点或临时住所，例如酒店、旅馆、宿舍、医院、疗养院或任何类型的集体住宅。
关于火灾探测报警系统的安装要求，请参考当地法规。
功能CS-T4-B 独立式光电感烟火灾探测报警器具有火灾探测及报警功能，产品用内置电池(随附)供电，不需接交流电源，正常使用情况下，电池寿命10年，适合一般家庭应用。
CS-T4-B 安装简单，能在火灾早期提供声光警报，是保护人身及财产安全的上佳之选。
产品各种状态下的声光指示如下表：声光指示正常待机状态下，测试（TEST ）按键附近的红色LED 灯每320秒闪烁一次。
监测到烟雾时，LED 开始快闪，同时蜂鸣器被激活发出声警报警示住户。
蜂鸣器的声警报信号是一个脉冲型号，采用T3声音模式（即响0.5秒，停0.5秒，持续3个循环后停1.5秒；如此循环）。
JTY-GD-9002-B-JTW-BCD-9005-B安装使用说明书
2—1 JTY-GD-9002-B和JTW-BCD-9005-B安装使用说明书 一、概述 JTY–GD–9002–B型光电感烟火灾探测器和JTW-BCD-9005-B型点型感温火灾探测器（A2）采用本质安全和隔爆复合的防爆设计方式，通过信号总线与火灾报警控制器配套使用。 产品经国家级仪器仪表防爆安全监督检验站（NEPSI）审查，符合GB3836.1—2010、GB3836.2—2010和GB4715-2005及GB4716-2005标准规定的有关要求，防爆等级达到ⅡCT6，适用于1区、2区危险场所；ⅡA、ⅡB、ⅡC类爆炸性气体环境场所火灾的人工辅助报警，并经国家指定的检验单位检验合格，取得了防爆合格证书。产品的具体选型使用按国家有关标准执行。 二、主要技术参数 JTY–GD–9002–B JTW-BCD-9005-B 防爆标志 ExdibⅡCT4Gb ExdibⅡCT4Gb 合格证号 GYB16.1834X GYB16.1835X
工作电压 DC24V DC24V
监视电流 <240µA <240µA
报警电流 2mA 2mA
大气压力 80～110KPa 80～110KPa 线 制 二总线 二总线 温度范围 －10℃～50℃ －10℃～50℃ 湿度范围 ≤95%（40℃±2℃） ≤95%（40℃±2℃） 外型尺寸 15012085 mm 15012085 mm
安装尺寸 盒体下侧左右对称距离为94mm 盒体下侧左右对称距离为94mm 重 量 0.72 Kg 0.72 Kg
三、安装与布线 1、安装：根据现场情况用M6膨胀螺钉或M6螺钉通过探测器安装口将探测器防爆外壳向上固定在顶棚或缆槽、管架上，连接电缆外径为Φ6～8mm的橡塑电缆，电缆的防爆进线口为M20×1.5螺纹，可与镀锌护管或防爆挠管连接，也可用防爆封口螺帽锁紧。 2、探测器的布线：旋转取下本安火灾探测器，卸下探测器底座，松开隔爆部分的固定螺丝，打开探测器的隔爆腔,按照如下接线示意图,S+、S-端子接火灾报警控制器的报警总线， ZS+、ZS-接本质安全型探测器的S+、S-（一般情况，出厂时ZS +、ZS -与本质安全型探测器的S+、S-连线已经接好），安装时应注意不要将连线弄断。连线接好后，将探测器的防爆上盖上好，防爆上盖紧固螺钉应均匀拧紧，注意防爆面不要夹杂导线或其它异物。再装上底座和探测器。 四、地址写入方法 使用编码器或控制器写地址时，将探测器底座的2（信）、3（S-）短路，即可进行地址的写入操作，编码器或控制器写地址操作，详见使用说明书。 五、注意事项 1、严禁在易燃易爆场所带电拆卸。 2、安装时不要损伤防爆面，并保持其清洁。紧固螺钉应均匀拧紧，注意防爆面不要夹杂导线或其它异物。 3、信号总线应与强电磁场导体分开敷设，如无法避开，探测总线电缆应采用带屏蔽线的电缆，并确保屏蔽线接地良好。 4、在确保线路连接准确无误的情况下方可上电开通调试。 5、要定期检测探测器的性能是否良好，如失效或损坏时要由专业人员进行维修。 2—2
JTY-HM-GST9615线型光束感烟安装使用说明书
安装、使用产品前，请阅读安装使用说明书。
请妥善保管好本手册，以便日后能随时查阅。
JTY-HM-GST9615线型光束感烟探测器安装使用说明书（Ver.2.13，2021.03）目录一、概述 (3)二、特点 (3)三、技术特性 (2)四、结构特征与工作原理 (3)五、安装与调试 (5)六、调试 (12)七、使用及操作 (13)八、常见故障及维修 (16)九、维护保养 (18)十、报废 (18)十一、注意事项 (18)十二、备附件 (19)一、概述JTY-HM-GST9615线型光束感烟火灾探测器（以下简称探测器）为隔爆型反射式线型红外光束感烟探测器。
本探测器具有两种信号输出方式：总线输出方式和触点输出方式。
当探测器与我公司生产的控制器连接使用时，可通过总线完成二者间状态信息的传递，探测器本身可通过我公司生产的电子编码器进行编码，编码范围在1～242之间。
当探测器不与我公司生产的控制器配接时，即可通过触点信号完成火警和故障信息的传递。
探测器必须与反射器配套使用，但需要根据二者间安装距离的不同决定使用一块或四块反射器。
探测器内置性能卓越的单片机，具备强大的分析判断能力，通过在探测器内部固化的运算程序，可自动完成系统的调试及对外界环境参数变化的补偿、火警的判断和故障的判断。
探测器采用全新的、合理的结构设计，调节灵敏、定位准确、外形美观，易于安装，调试方法简单、方便。
探测器的灵敏度可通过电子编码器进行现场设置，降低了探测器对现场环境洁净程度的要求，拓宽了本产品的应用场所。
探测器适用于石油、化工等行业具有防爆要求的1区及2区使用，适用于户内，可在恶劣的工业环境下稳定工作，可在有轻微烟尘的空间及有腐蚀性气体存在的空间使用。
二、特点1.工作电压范围宽、保护面积大；2.探测器将发射部分、接收部分合二为一，安装简单、方便，光路准直性好；3.内置微处理器，智能化火警、故障判断；4.具有自动校准功能，确保可以由单人在短时间内完成调试，操作简单、方便；5.具有自诊断功能，可以监测探测器的内部故障；6.具有自动补偿功能，对于一定程度上的灰尘污染、位置偏移及发射管的老化等致使接收信号减小的因素可自动进行补偿；7.电子编码，地址码和灵敏度可现场设定；8.探测光路设计巧妙，抗干扰性能强。
