聚乙烯醇及其缩丁醛的制备
聚乙烯醇及其缩丁醛的制备
五、聚乙烯醇及其缩丁醛的制备
一、实验目的
1(了解聚合物中官能团反应的常识，并学会其中的操作技术。 2(了解大分子的基本有机化学反应，在高分子链上有合适的反应基团时，均可
按小分子有机反应历程进行高分子反应。
3(了解通过高分子反应改性原理。
二、实验原理
由于单体乙烯醇并不存在，聚乙烯醇不可能从单体聚合而得，而只能以它的酯类(即聚乙酸乙烯酯)通过醇解在酸性条件下进行，通常用乙醇或甲醇作溶剂，酸性醇解时，由于痕量的酸极难自聚乙烯醇中除去，残留在产物中的酸，可能加速聚乙烯醇的脱水作用，使产物变黄或不溶于水;碱性醇解时，产品中含有副产品醋酸钠，目前工业上都采用碱性醇解法。
碱性醇解:
CHOH3H H2HCCCCH2 NaOH
OCOCHOCOCH33
H+H2HCOONaCHCOOCHCH+333CCCC H2
OHOH
酸性醇解:
CHOH3H H2HCCCCH2 SOH24
OCOCHOCOCH33
H+H2HCOOHCHCOOCHCH+333CCCC H2
OHOH 醇解在加热和搅拌下进行。初始时微量聚乙烯醇先在瓶壁析出，当约有60,的乙酰氨基被羟基取代后，聚乙烯醇即自溶液中大量析出，继续加热，醇解在两相中进行，在反应过程中，除了乙酸根被醇解外，还有支链的断裂，聚乙酸乙烯酯的支化度愈高，醇解后分子量降低就愈多。
聚乙烯醇是白色粉末，易溶于水，将它的水溶液自纺织头喷入NaSO-KSO2424的溶液中，聚乙烯醇即沉淀而出，再用甲醛处理就得高强度、密度大的人造纤维，商品名叫“维尼纶”。
聚乙烯醇水溶液在浓盐酸催化下与丁醛缩合制得的聚乙烯醇缩丁醛树脂，就
1
是粘结力大，制造安全透明玻璃的一种原料，此外聚乙烯醇对许多有机溶剂的不溶性，可用来制造耐汽油的衬垫合管子。
三、主要试剂和仪器
乙醇 氢氧化钾,乙醇溶液 正丁醛盐酸羟氨水溶液 聚乙酸乙烯酯
搅拌器 三颈瓶 冷凝管 滴液漏斗等
四、实验步骤
1(乙酸乙烯酯的醇解,聚乙烯醇的制备
HH2H2H CCCCnn
OHOCOCH3
在装有搅拌器、冷凝管、温度计和滴液漏斗的500ml三颈瓶中加30ml16,
o的氢氧化钾,乙醇溶液[注1]，用水浴保持温度在20-25C左右[注2]，滴加80克浓度为26,的聚乙酸乙烯酯溶液，速度不宜过快[注3]，在40-45分钟内滴完，然后维持在此温度2小时，冷却至室温，用布氏漏斗过滤，产物为白,浅黄色固 o体，用60ml70,乙醇分四次洗涤，抽干，然后置于真空烘干箱中在50-60C之间烘干。
[注1]氢氧化钾,乙醇溶液要先配好，过滤后再用，氢氧化钾的质量对产物的色泽影响很大。
o[注2]温度不宜超过30C，否则产物的颜色加深。
[注3]为防止结块，滴加速度不宜过快，生产上也有采用在聚乙酸乙烯酯的溶液中加入碱液进行醇解的操作方法，但在实验室中不宜采用，因为小实验的搅拌效率不高，反应过快，会产生冻胶现象，产物难以处理。
附:醇解度分析
反应式:
HHCOONa+ CHNaOHCHC+32CCnH 2
OHOCOCH3
ONaCl + HNaOH + HCl2
测度方法:准确称取聚乙烯醇样品1克，加入100ml蒸馏水，加热回流至全部溶解，冷却后加入酚酞指示剂，用0.01N氢氧化钾,乙醇溶液中和至微红色，加入25ml5N盐酸滴定至无色，同时作一空白实验。
(V,V)21 乙酰氨基含量,,，0.059，100%W
式中:N为盐酸标准溶液的当量浓度
V为空白消耗盐酸的毫升数 2
V为样品消耗盐酸的毫升数 1
W为样品重量
2
0.059是换算因子
2(聚乙烯醇缩丁醛的制备 在装有搅拌器、冷凝管、温度计的200ml三颈瓶中加入10克聚乙烯醇、90ml
o蒸馏水配成10,溶液，在70-80C溶解1小时，待聚乙烯醇完全溶解后，冷却至
o8-10C，测PH值。若溶液呈碱性，先加数滴20,的盐酸中和至中性，加入20,
ooo盐酸2.4ml，反应温度控制在8-10C一小时、10-15C一小时、15-20C一小时，
o以后逐步升温至50-55C，反应时间3小时左右[注1]。冷却至室温后，用砂芯漏斗抽气过滤，用大量水洗至中性，并除去未反应的丁醇[注2]，产物为白色粉末，易溶于脂类或乙醇类中，易溶于苯和乙醇的混合液中，缩醛度约为40,，试验聚乙烯醇缩丁醛的溶解度，并同聚乙烯醇比较，在乙醇中的溶解度随着缩醛度的提高而提高。
[注1] 为防止结块，温度不能升的太快。工业生产上低温反应时间较长，因学生实验受时间限制，改用现在这种升温步骤。
o[注2] 未反应的丁醛难溶于水，除去困难，可改用30-40C温水处理，或用低浓度的乙醇容易洗涤。
[附] 缩醛度和酸度的测定
反应式:
HH CCCHCHNHOHHCl+222
nHCOO
CH87
HH +HClHCCNOH+CCCHCH8722H n
OHOH
OKOH +HCl=KCl +H2 o测定方法:聚乙烯醇缩丁醇(PVB)样品经50C真空烘箱干燥恒重，准确称取1克，置于250ml磨口三角烧瓶中，加入50ml乙醇，安上冷凝管，加热至o60C，使样品全部溶解，冷却后，加入1,酚酞指示剂用0.02N氢氧化钾,乙醇溶液滴定至微红色，加入7,盐酸羟胺水溶液25毫升，摇匀，并加热回流3小时，冷却后加入甲基橙指示剂，用0.5N的氢氧化钾溶液滴定至终点由红,黄，同时作一空白实验。
(V,V)N，56.121计算: ，100%W，1000
式中:V是空白消耗氢氧化钾,乙醇溶液毫升数 1
V是样品消耗氢氧化钾,乙醇溶液毫升数 2
56.1是换算因子
W是样品重
N是氢氧化钾,乙醇溶液的当量浓度
V，N，0.088缩醛度,, ，100%W
3
式中:V=(V-V) 21
W是样品重量
0.088是换算因子
V是样品消耗氢氧化钾标准溶液毫升数 2
V是空白消耗氢氧化钾标准溶液毫升数 1
3(聚乙烯醇缩甲醛的制备
o250ml三口瓶，加蒸馏水50ml，聚乙烯醇7克，搅拌下100C加热溶解，
o降温至90C，加40,甲醛水溶液4.6ml，搅拌15分钟后加2.5N盐酸0.5ml，使 o溶液pH约1-3，在90C下搅拌约半小时，体系逐渐变稠，当有气泡或絮状物产生时，迅速加入8,NaOH1.5ml，再加入30-40ml蒸馏水，调体系pH约8-9，冷却降温，得透明粘稠液，即为市售的胶水。
五、思考题
1(聚乙烯的缩醛化反应为什么不能以100,进行，考虑其理由。 2(聚乙烯醇的缩醛化反应，还可用其他什么化学试剂，怎样使用, 3(聚乙烯醇缩醛化反应中，为什么不生成分子间交联的缩醛键,
参考资料
1(R. Sorenson, et.al, 王有槐等译，《高分子化学制备方法》，石油化学工业出版社
2(D.Braun，黄保同等译，《聚合物合成和表征技术》，第300、301页，科学出版社
3(《高分子化学实验讲义》，北京化工大学材料科学与工程学院高分子化学教研室编
4
聚乙烯醇缩甲醛的制备(原创)..
沈阳理工大学课程论文
I 聚乙烯醇缩甲醛的制备
摘要
聚乙烯醇缩甲醛是一种生活中非常常见的胶水。本文主要是介绍，以聚乙烯醇和甲醛为原料，在盐酸的催化作用下，制备水溶性的聚乙烯醇缩甲醛。并测定其粘度和拉伸强度。因本次实验失败，将分析实验失败的原因。实验结果为：实验产品呈凝胶状，水溶性差，粘度差。
关键词：聚乙烯醇，甲醛，聚乙烯醇缩甲醛
Preparation of polyvinyl formaldehyde
Abstract
Polyvinyl formal is very common glue which is widely used in our life. This
article mainly introduces the polyvinyl formal made of the basic raw material of
polyvinyl alcohol and formaldehyde, and determination of tensile strength and
viscosity, under the catalysis of hydrochloric acid. The experiment turned out to be an
unexpected failure. It will analyze the reasons for its failure. The results for it, that is,
the product is gelatinous, poor water-solubility and viscosity.
Key Words：polyvinyl alcohol, formaldehyde, polyvinyl formal
沈阳理工大学课程论文
II 目 录
1. 前言........................................................................................................................................... 1
聚乙烯醇缩甲醛的制备
****学院材料综合实验报告
1 聚乙烯醇缩甲醛的制备及性能
一、实验目的
1．熟悉聚合物中官能团反应的原理。
2．利用聚合物化学反应制备聚乙烯醇缩甲醛。
二、实验原理
聚乙烯醇可以与醛类(甲醛、乙醛、丁醛)进行特征反应—缩醛反应，生成六元环缩醛结构。聚乙烯醇缩甲醛是由聚乙烯醇相邻的羟基之间与甲醛作用，生成1，3—二氧六环的环状物,其反应可表示为：
CH-CH2-CH-CH2OHOH+HCHOH+CH-CH2-CH-CH2OOCH2+ H2O
当然醛的羰基也可能与两个聚乙烯醇大分子中的两个羟基进行缩醛反应，这样就会形成大分子之间交联的网型结构的聚合物。甲醛化反应可分为两种，一种是在聚乙烯醇的水溶液中进行；另一种是利用固体的聚乙烯醇进行反应。聚乙烯醇纤维在水溶液反应中，醛基沿着聚乙烯醇的链呈不规则性地与羟基反应。但是在固体反应中情况就不同了，试剂进入聚乙烯醇的非结晶部分进行反应，结晶部分则不反应。低温下，聚乙烯醇若经200℃进行热处理．结晶度可达50％以上。结晶度低的易溶于水．结晶度高的则不易溶于水，经200℃热处理的聚乙烯醇固体，即使在80℃的热水中也不溶。维尼纶纤维的生产，就是利用将聚乙烯醇纤维延伸，热处理，使结晶度提高之后再甲醛化反应。经适度的甲醛化后，有少量的交联发生，变成热水不溶，也不收缩的纤维。
三.仪器及药品
三口烧瓶 回流冷凝管 温度计 恒温水浴 搅拌器 烧杯 薄木板****学院材料综合实验报告
2 （12cm×2.5cm×0.5cm）
聚乙烯醇9g 、38％甲醛溶液 5g、2.5mol/L的盐酸溶液、 10％氧氧化钠溶液、 蒸馏水
四.实验步骤
1．在装有搅拌器、回流冷凝管的三口烧瓶中加入9g聚乙烯醇及80mL水，搅拌下在95℃加热使其完全溶解。
2．降温至90℃,加入5g 36％的甲醛溶液，搅拌10分钟后加入2.5mol/L的盐酸溶液调pH值为1～3，搅拌下进行保温反应。随着反应的进行，溶液逐渐变粘调，变浑浊，当有气泡或絮状物产生时,迅速加入10％的NaOH溶液调pH值为7～8，再加60～70mL蒸馏水稀释后冷却降温，得粘稠透明状液体。
高压均质预分散制备聚乙烯醇缩丁醛粉体
第１７卷 第１期
２０１１年２月
ｄｏｉ：１０．３９６９￣．ｉｓｓｎ．１００ｇ一５５４８．２０１ １．０１．００６
＿＿＿＿Ｉ Ｃｊ 同 。毛
ｏ 中国粉体技书
ＣＨＩＮＡ Ｐ０ＷＤＥＲ ＳＣＩＥＮＣＥ ＡＮＤ ＴＥＣＨＮＯＬｏＧＹ
压均质预分散制备聚乙烯醇缩丁醛粉体
刘仁刚 ，贾立华 ，杨 彪
（１北京工商大学材料科学与工程系，北京 １０００４８；２．河北金牛化工股份有限公司，河北沧州０６１０００）
摘要：以聚乙烯醇（ＰＶＡ）和正丁醛为原料，利用高压均质技术进行预分
散，沉淀法制备聚乙烯醇缩丁醛（ＰＶＢ）粉体，缩丁醛基的质量分数可达
７７．Ｉ１％．产物过１６０目筛通过率达８Ｏ％以上 利用激光粒度分析仪与
场发射扫描电镜对产物进行分析。此外，考察ｐＨ值、正丁醛用量、分散 剂种类和用量对缩醛化反应的影响．并用自动视频接触角测量仪对产
物洗液进行表面张力测定，考察不同洗涤方法的效果。结果表明：ＰＶＢ
粉末由粒径为３～７ Ｉｘｍ的椭球状初始颗粒团聚而成，过筛后的粉末平均 粒径和中值粒径（ｄ ）分别为３５．２８、２９．２９ Ｉｘｍ。缩醛反应较适宜的工艺条
件为：ｐＨ＝２，低温加料、梯度升温ｌＯ℃，ｈ，最终反应温度７０℃，反应总 时间６ ｈ，分散剂十二烷基苯磺酸钠（ＳＤＢＳ）用量为１．８３ ，ａＹ－丁醛加入
量为ＰＶＡ羟基完全反应所需量的９Ｏ％：产物用ｍ（Ｈ２０）：ｍ（ＰＶＢ）＝２： １的水洗涤１５次或用ｍ（Ｈ Ｏ）：ｍ（ＰＶＢ）＝２０：ｌ的水洗涤４次，洗液的
表面张力值基本与纯水相同．分散剂基本除尽。
关键词：聚乙烯醇缩丁醛；高压均质；预分散
中图分类号：Ｏ６３４ 文献标志码：Ａ 文章编号：：１００８．５５４８（２０１ １）Ｏ１—００２１—０５
Ｐｒｅｐａｒａｔｉｏｎ ｏｆ Ｆｉｎｅ Ｐｏｗｄｅｒ ｏｆ Ｐｏｌｙｖｉｎｙｌ
Ｂｕｔｙｒａｌ ｖｉａ Ｐｒｅｄｉｓｐｅｒｓｉｏｎ ｏｆ Ｈｉｇｈ Ｐｒｅｓｓｕｒｅ
聚乙烯醇缩甲醛的制备,实验报告
聚乙烯醇缩甲醛的制备,实验报告
聚乙烯醇缩甲醛的制备 聚乙烯醇缩甲醛的制备
一、 实验目的
了解聚乙烯醇缩甲醛的化学反应的原理，并制备红旗牌胶水。 二、 实验原理
聚乙烯醇缩甲醛是利用聚乙烯醇与甲醛在盐酸催化作用下而制得的，其反应如下:
聚乙烯醇缩醛化机理:
聚乙烯醇是水溶性的高聚物，如果用甲醛将它进行部分缩醛化，随着缩醛度的增加，水溶液愈差，作为维尼纶纤维用的聚乙
烯醇缩甲醛其缩醛度控制在35%左右，它不溶于水，是性能优良的合成纤维。本实验是合成水溶性的聚乙烯醇缩甲醛，即红旗牌
胶水。反应过程中需要控制较低的缩醛度以保持产物的水溶性，
若反应过于猛烈，则会造成局部缩醛度过高，导致 不溶于水的物质存在，影响胶水质量。因此在反应过程中，特
别注意要严 格控制崐催化剂用量、反应温度、反应时间及反应物比例等因素。
聚乙烯醇缩甲醛随缩醛化程度的不同，性质和用途各有所不同，
它能溶于甲酸、乙酸、二氧六环、氯化烃(二氯乙烷、氯仿、二氯甲烷)、乙醇 甲苯混合物(30∶70)、乙醇 甲苯混合物(40∶60)以及
60%的含水乙醇中。缩醛度为75%~85%的聚乙烯醇缩甲醛重要的
用途是制造绝缘漆和粘合剂。
三、 实验药品及仪器
药品：聚乙烯醇（7g）---、甲醇（4.6mL）---、盐酸(40%工业纯1:4）、氢氧化钠(1.5mL)（8%）、蒸馏水（90+34mL）等；
仪器：恒温水浴锅、搅拌器、三口烧瓶、球型冷凝管、温度计、吸管、天平、量筒、pH试纸等。
四、 实验装置图
五、 实验步骤与现象分析 步骤（1）：
在250ml三颈瓶中，加入90ml去离子水（或蒸馏水），7g聚乙烯醇，搅拌下升温溶解。
现象：[白色晶状聚乙烯醇溶解]
分析：[聚乙烯醇可溶于蒸馏水中] 步骤（2）：
等聚乙烯醇完全溶解后，于90℃左右加入4.6ml甲醛（40%工业纯），搅拌15min，再加入1:4的盐酸，使溶液PH为1~3，保持
表面活性剂催化聚乙烯醇缩丁醛的制备及应用
２０１４年２月第２３卷第２期 Ｖｏ１．２３ Ｎｏ．２，Ｆｅｂ．２０１４ 中国胶粘剂
ＣＨＩＮＡ ＡＤＨＥＳＩＶＥＳ

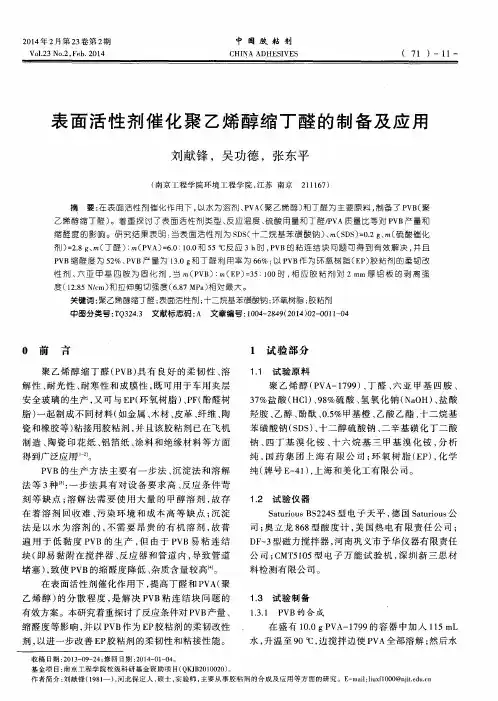

表面活性剂催化聚乙烯醇缩丁醛的制备及应用
刘献锋，吴功德，张东平
（南京工程学院环境工程学院，江苏南京２１ １ １６７）
摘要：在表面活性剂催化作用下，以水为溶剂、ＰＶＡ（聚乙烯醇）和丁醛为主要原料，制备了ＰＶＢ（聚 乙烯醇缩丁醛）。着重探讨了表面活性剂类型、反应温度、硫酸用量和丁醛／ＰＶＡ质量比等对ＰＶＢ产量和
缩醛度的影响。研究结果表明：当表面活性剂为ＳＤＳ（十二烷基苯磺酸钠）、ｍ（ＳＤＳ）＝０．２ ｇ、ｍ（硫酸催化
剂）＝２．８ ｇ、ｍ（丁醛）：ｍ（ＰＶＡ）＝６．０：１０．０和５５℃反应３ ｈ时，ＰＶＢ的粘连结块问题可得到有效解决，并且 ＰＶＢ缩醛度为５２％、ＰＶＢ产量为１３．０ ｇ和丁醛利用率为６６％；以ＰＶＢ作为环氧树脂（ＥＰ）胶粘剂的柔韧改
性剂、六亚甲基四胺为固化剂，当ｍ（ＰＶＢ）：ｍ（ＥＰ）＝３５：１００时，相应胶粘剂对２ ｍｍ厚铝板的剥离强 度（１２．８５ Ｎ／ｃｍ）和拉伸剪切强度（６．８７ ＭＰａ）相对最大。
关键词：聚乙烯醇缩丁醛；表面活性剂；十二烷基苯磺酸钠；环氧树脂；胶粘剂
中图分类号：ＴＱ３２４．３文献标志码：Ａ文章编号：１００４—２８４９（２０１４）０２—００１１—０４
０前言 １试验部分
聚乙烯醇缩丁醛（ＰＶＢ）具有良好的柔韧性、溶
解性、耐光性、耐寒性和成膜性，既可用于车用夹层
安全玻璃的生产，又可与ＥＰ（环氧树脂）、ＰＦ（酚醛树
脂）一起制成不同材料（如金属、木材、皮革、纤维、陶
瓷和橡胶等）粘接用胶粘剂，并且该胶粘剂已在飞机
制造、陶瓷印花纸、铝箔纸、涂料和绝缘材料等方面
得到广泛应用” 。
ＰＶＢ的生产方法主要有一步法、沉淀法和溶解
法等３种 ：一步法具有对设备要求高、反应条件苛
刻等缺点；溶解法需要使用大量的甲醇溶剂，故存
在着溶剂回收难、污染环境和成本高等缺点；沉淀
聚乙烯醇缩丁醛的生产及应用前景_晓铭
2014年第8期乙醛醋酸化工专家论坛
聚乙烯醇缩丁醛（ＰｏｌｙｖｉｎｙｌＢｕｔｙｒａｌ，简称ＰＶＢ）
是由聚醋酸乙烯酯（ＰＶＡＣ）或者聚乙烯醇（ＰＶＡ）与
丁醛在强酸催化作用下反应得到的缩合产物。ＰＶＢ
分子含有较长支链，具有良好的柔顺性，优良的透明
度，极强的黏合力，很好的耐光、耐热、耐寒、耐水性、
成膜性、溶解性、混溶性，高抗张强度和耐冲击性能
等。它含有的官能团可以进行乙酰基的皂化反应，与
玻璃、金属（尤其是铝）等材料有很高的黏接力。因
此，在制造夹层安全玻璃、涂料、黏合剂、陶瓷薄膜花
纸、真空铝箔纸、电器材料、玻璃钢制品、织物处理剂
以及工程塑料等领域具有广泛的应用，是一种开发
利用前景广阔的合成树脂材料材料。
一、ＰＶＢ树脂的理化性质［１－２］
ＰＶＢ树脂外观为白色或微黄色固体颗粒或粉
末，无毒、无嗅、无腐蚀性。粒径４０～２００μｍ，具有流
动性，密度为１．１０７～１．１１０ｇ／ｃｍ３。属于热塑性材料，
２０℃的折光系数为１．４８，软化温度为６０～７５℃，玻
璃化温度为７０～７８℃，成型温度为１２０～１７０℃，比
热容为１．６６７２～２．０９３４Ｊ／（ｇ·℃）。
ＰＶＢ树脂具有一定的化学稳定性，但在酸性或
碱性（尤其是酸性）介质中能发生分解；加热到
１００℃以后发生热分解，在２００℃￣２４０℃时几乎分解
完全；可以进行乙醛皂化反应、羟基的脂化反应、醛
基与羟胺的反应。在稀酸中可发生水解脱醛作用，这
时能发生分子间的交联，在链上形成少量的双键，同
时醋酸脂基也会进一步水解。在浓酸中加热形成透
明溶液，同时分解出醛。在１％以下的稀碱中共同加
热可中和其中的游离酸，提高树脂的热稳定性。在稍
浓（３％，质量分数，下同）的碱中共沸会使醋酸脂基
进一步水解，但缩醛度变化不大。在缩醛化过程中，
少量盐的存在起催化剂的作用，过多则有害。
ＰＶＢ树脂不溶于水和油类，可溶于醇类、酯类、苯类、酮类等多种有机溶剂；可与如邻苯二甲酸酯
类、磷酸脂类、脂肪酸脂类等多种增塑剂相混溶；还
聚乙烯醇缩丁醛
未知驱动探索，专注成就专业
1
聚乙烯醇缩丁醛
1. 介绍
聚乙烯醇缩丁醛是一种具有独特性能的高分子材料，属于醛类聚合物。它由乙烯基乙醇（聚乙烯醇）和丁醛通过缩合反应得到。聚乙烯醇缩丁醛具有良好的热稳定性、机械强度和溶胀性能，在许多领域都有广泛的应用。
2. 特性
聚乙烯醇缩丁醛具有以下主要特性：
• 热稳定性：聚乙烯醇缩丁醛具有较高的热稳定性，可以在高温下保持其结构和性能稳定。
• 机械强度：聚乙烯醇缩丁醛具有良好的机械强度，可以承受较大的拉伸和压缩力，适用于制作各种机械零件或结构件。
• 溶胀性能：聚乙烯醇缩丁醛具有较好的溶胀性能，可以与许多有机溶剂相容，便于制备膜材料或涂层。 未知驱动探索，专注成就专业
2
3. 应用领域
聚乙烯醇缩丁醛在许多领域有广泛的应用，主要包括以下几个方面：
3.1 化工领域
聚乙烯醇缩丁醛可以作为催化剂或载体材料，用于催化反应或吸附分离过程中。它具有较高的表面积和孔隙结构，能够提供良好的催化活性和吸附能力。
3.2 医药领域
由于聚乙烯醇缩丁醛具有良好的生物相容性和溶胀性能，它被广泛应用于药物缓释系统的制备。通过控制聚乙烯醇缩丁醛的溶胀性能，可以实现药物的缓慢释放，提高药效和降低副作用。
3.3 材料科学领域
聚乙烯醇缩丁醛可以用于制备膜材料或涂层，具有优良的阻隔性能和耐化学性能。它可以应用于包装材料、防腐涂层等领域。 未知驱动探索，专注成就专业
3
3.4 纳米技术领域
聚乙烯醇缩丁醛具有一定的纳米结构特性，可以用于制备纳米材料或纳米复合材料。这些材料在电子、光学、催化等方面具有重要的应用价值。
4. 总结
聚乙烯醇缩丁醛是一种具有独特性能的高分子材料，在化工、医药、材料科学和纳米技术等多个领域有广泛的应用。它的热稳定性、机械强度和溶胀性能使其成为一种重要的材料选择，在未来的研究和应用中有着广阔的发展前景。
注：以上文档以 Markdown 文本格式输出。
聚乙烯醇缩丁醛准固态电解质薄膜的制备和性能表征
１１３４ 物理化学学￣（Ｗｕｌｉ Ｈｕａｘｕｅ Ｘｕｅｂａｏ）
Ａｃｔａ ．一Ｃｈｉｍ． ．２０１２，２８（５），１１３４—１１３８ Ｍａｙ
［Ａｒｔｉｃｌｅ］ ｄｏｉ：ｌ０．３８６６／ＰＫＵ．ＷＨＸＢ２０１２０３０５１ ｗｗｗ．ｗｈｘｂ．ｐｋｕ．ｅｄｕ．ｃｎ
聚乙烯醇缩丁醛准固态电解质薄膜的制备和性能表征
周 伟’ 黄其煜 王晓晨 齐芳艺’ 焦方’ 郑一胄’
（ 上海交通大学微电子学院，上海２００２４０； 上海交通大学材料科学与Ｘ－程学院，上海２００２４０）
摘要：研究了聚乙烯醇缩丁醛准固态电解质薄膜的制备及相关性能．通过向聚乙烯醇缩丁醛中加入适量造孔 剂和辅助剂制备电解质薄膜，研究了薄膜制备过程中的相关影响因素和不同孔隙率的电解质薄膜对电池光电 转换效率的影响．实验表明，通过向０．２００ ｇ聚乙烯醇缩丁醛中加入６．０００ ｇ碳酸钙、０．３１０ ｇ氯化钙和０．１５０ ｇ 葡萄糖所制备的电解质薄膜性能最优，用其制备的染料敏化太阳能电池光电转换效率ｑ＝４．７２０％ｆ开路电压
。＝０＿７１９４ Ｖ，短路电流密度 ＝１Ｏ．０１４ ｍＡ・ｃｍ～，填充因子ＦＦ＝０．６５５９），达到相同条件下液态电解质电池的 ８８％以上．薄膜电解质制备简单，封装方便，所用原料无毒无害，具有一定的发展潜力．
关键词：染料敏化太阳能电池：准固态电解质： 电解质薄膜：聚乙烯醇缩丁醛： 多孔膜 中图分类号：０６４７；ＴＭ９１４．４
Ｆａｂｒｉｃａｔｉｏｎ ａｎｄ Ｃｈａｒａｃｔｅｒｉｚａｔｉｏｎ ｏｆ Ｑｕａｓｉ－Ｓｏｌｉｄ－Ｓｔａｔｅ Ｅｌｅｃｔｒｏｌｙｔｅ Ｆｉｌｍｓ
Ｂａｓｅｄ ｏｎ Ｐｏｌｙｖｉ ｎｙｌ Ｂｕｔｙｒａｌ
ＺＨＯＵ Ｗｅｉ’ ＨＵＡＮＧ Ｑｉ—Ｙｕ’。 ＷＡＮＧ Ｘｉａｏ－Ｃｈｅｎ ＱＩ Ｆａｎｇ－Ｙｉ’ ＪＩＡＯ Ｆａｎｇ’ ＺＨＥＮＧ Ｙｉ・Ｚｈｏｕ’ ｆ。Ｓｃｈｏｏｌ ｏｆＭｉｃｒｏｅｌｅｃｔｒｏｎｉｃｓ，Ｓｈａｎｇｈａｉ Ｊｉａｏ Ｔｏｎｇ Ｕｎｉｖｅｒｓｉｔｙ，Ｓｈａｎｇｈａｉ ２００２４０，Ｐ Ｒ．Ｃｈｉｎａ； Ｓｃｈｏｏｌ ｏｆＭａｔｅｒｉａｌｓ Ｓｃｉｅｎｃｅ ａｎｄ Ｅｎｇｉｎｅｅｒｉｎｇ，ＳｈａｎｇｈａｉＪｉａｏ 馏Ｕｎｉｖｅｒｓｉｔｙ，Ｓｈａｎｇｈａｉ２００２４０，ＰＲ．Ｃｈｉｎａ）
聚乙烯醇缩丁醛合成工艺研究
聚乙烯醇缩丁醛合成工艺研究
王海东;肖顶;白津;张俊德;肖尧;袁灿;王野;丁斌
【摘 要】研究了聚乙烯醇(PVA)和正丁醛在盐酸催化条件下,沉淀法合成聚乙烯醇缩丁醛(PVB).考察了m(正丁醛):m(PVA)、催化剂用量、乳化剂用量、低温反应时间(tL)、高温反应温度(TH)以及高温反应时间(TH)对缩醛反应的影响,结果表明,最佳合成工艺条件为:m(正丁醛):m(PVA)为2.2:1,催化剂的用量为13％(以正丁醛和PVA总质量计),乳化剂用量为1.9％(以正丁醛和PVA总质量计),在3～7℃反应3
h,45℃反应1 h的条件下,制备得到的聚乙烯醇缩丁醛的缩醛度可达到88.47％.%Polyvinyl butyral ( PVB) was synthesized by precipitation method
with polyvinyl alcohol ( PVA) and n-butyraldehyde,and hydrochloric acid as
catalysts.The effects of m( n-butylaldehyde):m(PVA),catalyst
dosage ,dosage of emulsifier , reaction time (t L ) at low temperature , high
temperature reaction temperature ( TH ) and reaction time ( tH ) at high
temperature on the aldolization was discussed ,the results showed that the
optimum process conditions were as follows:m( nb-utylaldehyde ): m( PVA)
was2.2:1,catalyst dosage was 13％( total weight of n-butylaldehyde and
聚乙烯醇缩丁醛-酚醛树脂-环氧树脂结构胶的研制
中国胶粘剂 ＣＨＩＮＡ ＡＤＨＥＳ！ＶＥＳ ２０１３年１０月第２２卷第１０期 Ｖｏ１．２２ Ｎｏ．１０，Ｏｃｔ．２０１３
聚乙烯醇缩丁醛一酚醛树脂一环氧树脂结构胶的研制
刘献锋，吴功德，张东平
（南京工程学院环境工程学院，江苏南京２ｌ１１６７）
摘要：在氢氧化钠（ＮａＯＨ）催化作用下，以苯酚和甲醛为主要原料，合成了甲阶ＰＦ（酚醛树脂），并测 定了游离甲醛含量和收率；然后以ＰＶＢ（聚乙烯醇缩丁醛）和甲阶ＰＦ为ＥＰ（环氧树脂）的柔韧改性剂、咪 唑为固化剂，合成了三元共聚结构胶。研究结果表明：采用单因素试验法优选出制备甲阶ＰＦ的最佳工艺
条件为ｎ（Ｆ）：ｎ（Ｐ）＝１．５：１、反应温度８０℃和反应时间３ ｈ；此时，甲阶ＰＦ的收率为９２％，游离甲醛含量为 １．４％。当ｍ（ＰＦ）：ｍ（ＥＰ）：ｍ（ＰＶＢ）＝１００：３０：２０、固化工艺为１２０ ｏＣ／３ ｈ时，制成的三元共聚结构胶用于铝
板一铝板的粘接时，其剥离强度为１５．７２ Ｎ／ｅｒａ、粘接强度为５．６８ ＭＰａ。 关键词：聚乙烯醇缩丁醛；甲阶酚醛树脂；环氧树脂；胶粘剂；结构胶
中图分类号：ＴＱ４３６．２：ＴＱ４３３．４３７ 文献标志码：Ａ 文章编号：１００４—２８４９（２０１３）１０—００３２－０３
Ｏ前 言
ＥＰ（环氧树脂）是一类重要的热固性树脂，其分
子结构中含有端环氧基、羟基和醚键等活性基团，
在固化过程中又会产生更多的羟基和醚键。因此，
ＥＰ具有粘接力强、固化收缩率低、工艺性好和价格
低廉等优势，对金属和非金属材料均具有良好的粘
接效果，在机械、电子、航空和船舶等领域中得到广
泛应用 ］。然而，未改性ＥＰ具有使用期短、脆性大和
剥离强度低等缺点，只能用于非结构部件的粘接。
为制备高强度和高性能的ＥＰ结构胶，必须采
用其他材料对ＥＰ进行改性，以提高其柔韧性和粘接
强度。对ＥＰ改性效果良好的基体树脂或胶粘剂主
要有ＰＶＢ（聚乙烯醇缩丁醛）－ＥＰ＿ＰＦ（酚醛树脂）胶粘
