塑料表面装饰方法
1 / 12 表面装饰方法
印字：
若需在工程塑料的表面上印字或图案时，有以下几种方法。
表面装饰
• 曲面印刷
• 丝网印刷
• 渗透印刷
• 蚀刻印刷
• 电化铝烫印
• 激光印字
着色
• 喷涂
• 染色
金属光泽
• 真空蒸镀
• 喷镀
• 电镀
• 金属喷涂
• 电化铝烫印
曲面印刷的原理
曲面印刷是先将油墨放入雕刻有文字或图案凹版内，随后将文字或图案复印到曲面上，再利用曲面将文字或图案转印至成型品表面，最后通过热处理或紫外线光照射等方法使油墨固化。
曲面印刷工艺：
1. 成型品的脱脂
2 / 12 2. 成型品的表面处理（必要时）
3. 印刷
4. 油墨的固化处理
5. 涂布过多等后处理（必要时）
印刷流程
1. 将油墨放入凹版内
2. 刮去过量的油墨
3. 挤压曲面取得油墨
4. 将曲面的油墨转印到成型品的表面
5. 清洗曲面、版面（必要时）
前处理工艺
要想得到美观、耐久性的印刷品，则有必要对成型品进行前处理。前处理包括成型品表面的油脂及垃圾的清洗，以及为了改善油墨的润湿性和粘合性的表面处理。
前清洗（脱脂）：
采用有机溶剂清洗成型品表面渗出的油污。因为成型品的表面易受模具防锈剂、脱模剂、人的油脂，树脂的添加剂等的污染，导致油墨开裂，降低了油墨与成型品的密接性。特别是当出现印刷不均匀问题时，则表明成型品表面受污染的可能性极高。
表面处理：
3 / 12 绝大多数的合成树脂与油墨的密接性不如金属和纸。为此有必要对成型品的表面进行适性处理。
特别是“夺钢”，必须事先采用电晕放电处理方法对表面进行处理。
油墨固化处理
在多数情况下，采用某些方法使油墨固化。特别是工程塑料，为了防止受油或溶剂等的污染，仅靠单纯的干燥不能得到良好的印刷效果。为此，使用反应性的油墨可以提高树脂与油墨的密接性。
硬化处理方法则有热硬化处理与UV硬化处理二种。无任采用何种方法，都利用了油墨的化学反应性能，请务必选用合适的油墨
热固化处理：
将印刷后的成型品放入恒温槽内，使印刷品被远红外线照射或热风加热，因热反应使油墨固化。通常温度控制在60～100℃左右，有时温度也会达到150℃左右。一般来说，固化的温度高，则可得到良好的印刷效果。但是，承印物为塑料成型品时，如果采用高温处理的话，则会引起成型品的收缩及变形。
此外，印刷后干燥不充分的话，加热会造成溶剂起泡。
UV固化处理：
被印刷的成型品在特定波长的紫外线（UV）照射下，利用光化学反应使油墨固化的方法。
后处理工艺
为了提高印刷品的耐久性，有时会实施表面涂布等后处理。
表面涂布方法，一般以涂布热固化性或UV固化性的透明涂布液最为常见。
渗透印刷
4 / 12 由于渗透印刷是采用具有升华性能的特殊油墨，使油墨渗透到成型品内部的印刷方法，故比较适用于有耐磨损要求的场合。由于采用的是特殊的油墨，所以在转印方法上没有问题。转印方法可分为直接法及热转印法二种。无任采用何种方法，印刷后通过加热处理使油墨渗透至成型品内部30～50μm。
1 选择油墨
升华性油墨与一般油墨不同，且在种类与颜色上均受限制，目前仅有黑、红、黄、蓝四种颜色。但没有白色，请务必注意。
2 转印方法及工艺
a) 直接法
象曲面印刷一样，采用普通的油墨及印刷方法。加热后使其冷却，并必须用溶剂清洗表面上过多的油墨。
各材料的加热时间如下：
夺钢：150、5分钟左右
Duranex：150、10分钟左右
Fortron．Vectra：无使用X例
5 / 12 b) 热转印法
事先用升华性油墨将图案印刷于特殊的离型纸上，而后再将图案转印到塑料薄膜上，印刷图案在离型纸的印刷时已被确定，这时还可以使用彩印。
将离型纸粘贴在印刷表面后，于纸面上加热并适当加压，离型纸上的染料会渗透至成型品的内部。
电化铝烫印
电化铝烫印是利用专用箔，在一定的温度下将文字及图案转印到塑料制品的表面。
其优点在于该方法不需要对表面进行处理，使用简单的装置即可进行彩印。此外，还可以印刷出具有金、银等金属光泽的制品。
其缺点是印刷品不耐磨损，且树脂与箔的相溶性会影响其的印刷适性。
电化铝烫印方法
适用于成型品形状的电化铝烫印方法有以下二种。
模压印：
利用热的模版将箔压印在成型品光洁的表面上（平面、曲面），从而得到精美的文字及图案的方法。
如图所示，将金属模版放在电热板上加热后使箔转移到成型品的表面。模印所用
6 / 12 材料为不因加热而被氧化且热传导性较大的金属材料。
标准的模压印条件如下：
热板温度 ： 夺钢 160～180
Duranex
180～220
压力 ： 0.39～0.58Mpa
加压时间 ： 0.6～1.0秒
橡胶压印
由橡胶等所制成的箔加热后压印至凸面的方法。
如图所示，将耐热橡胶板（硅胶）贴在加热板上，加热后将箔转印到成型品表面。在选用橡胶压印时，必须对箔的种类、压箔条件进行选择。
此外，由于与箔相接触部分是选用热传导性较低的橡胶，故电热板的设定温度要高于模压印，一般为230～240℃左右。我们必须依照不同的模压材料相应地提高温度。
在对凸部进行电化铝烫印时，对温度、加压条件的控制比较困难，有时不一定能得到精美的制品。为此，用铝箔来替代橡胶箔是一种比较有效的方法。所以，在对凸部进行电化铝烫印，必须做好充分讨论。
7 / 12
电化铝烫印
电化铝烫所用的专用箔，通常是有不同种材料叠加组成的。
目前箔的种类繁多，请根据自行需求向箔的生产厂家提出谘询。
喷镀
喷镀象电镀或蒸镀一样，是在树脂等表面涂布金属薄膜的手法之一。
尽管喷镀与蒸镀在技术上非常相似，但蒸镀是在减压容器内，使加热、蒸发的金属蒸气附着在树脂表面；而喷镀是让加速离子与金属发生碰撞，在反作用力的作用下使释放出的金属原子附着在树脂的表面。
由于金属原子的能量低于蒸镀能量，即使是耐热性较差的树脂材料，在其表面亦可生成稳定性良好的金属薄膜。此外，还可生成合金、高熔点的金属膜。
因需要大型中间电极，故，极少看到喷镀金、银这样高价金属的X例。要想得到如低价黄金一样的外观，请游览表面涂布X例
8 / 12
喷镀工艺
１. 脱脂处理
用丙酮或酒精进行清洗
２. 表面处理 （必要时）
电晕放电处理，紫外线照射处理等
３. 底面涂布／硬化处理（必要时）
藤仓化成（株）EXP1440A等
４. 喷镀工艺
电极所用材料为Al、SUS304，其他等
５. 表面涂布／硬化处理（必要时）
藤仓化成（株） EXP1506、ET5406A等
脱脂与表面处理的必要性
在喷镀的工艺中，真如以后要说的那样，在许多情况下都必须实施底面涂布处理。底面涂布及硬化处理只是为涂布做准备。特别是象夺钢这样与涂料的密接性较差
9 / 12 的材料，通过表面处理可以使材料的润湿性得到改善。
底面涂布的必要性
为了得到精美的喷镀膜，有时必须进行底面涂布处理。进行底面涂布处理可以得到以下的效果
1. 改善树脂与喷镀膜之间的密接性
2. 将成形品表面的微小凹凸部分填平，以获得如镜面一样的表面
无任是为了得到反射镜作用而实施喷镀，还是对密接性较低的夺钢进行喷镀时，都必须进行底面涂布处理。本公司的产品中Fortron与金属膜的密接性较高，若不需要制品的表面如镜面一样时，则可省去底面涂布处理。（这时喷镀表面会依存于成形品的表面）
底面涂布工艺基本与涂布工艺相似。如一般的涂料一样，可以使用喷枪进行喷涂。
表面涂布的必要性
采用喷镀方法得到的金属薄膜相当的薄，此外，因金属氧化等化学反应引起金属薄膜生锈或变色，最终导致金属薄膜的损坏。特别是想铝这样比较软的金属，因磨损等原因导致金属薄膜受伤，严重时会出现剥离。
为了利用外界的化学、物理等性能，以达到保护蒸镀膜的目的，有时需要实施表面涂布处理(或过量涂布)。表面涂布就是使用人们所说透明的涂料，与底面涂布一样，采用与涂布相同的工艺进行涂布、固化。
表面涂布的应用例。在银色铝喷镀膜上涂布黄色，即可得到如黄金一样的外观。
喷镀例子
10 / 12
样本 ：脚踏车变速机链轮
标的物：镍铬合金
真空蒸镀法
真空蒸镀法是在高真空下为金属加热，使其熔融、蒸发，冷却后在样品表面形成金属薄膜的方法。
加热金属的方法：有利用电阻产生的热能，也有利用电子束的。
在对树脂实施蒸镀时，为了确保金属冷却时所散发出的热量不使树脂变形，有必须对蒸镀时间进行调整。此外，熔点、沸点太高的金属或合金不适合于蒸镀。
IML、IMR

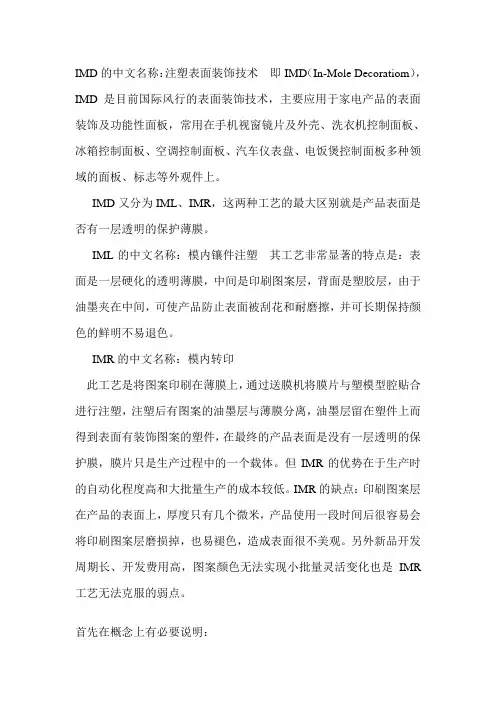

IMD的中文名称：注塑表面装饰技术 即IMD（In-Mole Decoratiom），IMD是目前国际风行的表面装饰技术，主要应用于家电产品的表面装饰及功能性面板，常用在手机视窗镜片及外壳、洗衣机控制面板、冰箱控制面板、空调控制面板、汽车仪表盘、电饭煲控制面板多种领域的面板、标志等外观件上。
IMD又分为IML、IMR，这两种工艺的最大区别就是产品表面是否有一层透明的保护薄膜。
IML的中文名称：模内镶件注塑 其工艺非常显著的特点是：表面是一层硬化的透明薄膜，中间是印刷图案层，背面是塑胶层，由于油墨夹在中间，可使产品防止表面被刮花和耐磨擦，并可长期保持颜色的鲜明不易退色。
IMR的中文名称：模内转印
此工艺是将图案印刷在薄膜上，通过送膜机将膜片与塑模型腔贴合进行注塑，注塑后有图案的油墨层与薄膜分离，油墨层留在塑件上而得到表面有装饰图案的塑件，在最终的产品表面是没有一层透明的保护膜，膜片只是生产过程中的一个载体。但IMR的优势在于生产时的自动化程度高和大批量生产的成本较低。IMR的缺点：印刷图案层在产品的表面上，厚度只有几个微米，产品使用一段时间后很容易会将印刷图案层磨损掉，也易褪色，造成表面很不美观。另外新品开发周期长、开发费用高，图案颜色无法实现小批量灵活变化也是IMR工艺无法克服的弱点。
首先在概念上有必要说明： IMD包含IML,IMF,IMR
IML：IN MOLDING LABEL﹝印刷胶料与塑结合﹞
IMF：IN MOLDING FILM﹝与IML相同﹞
IMR：IN MOLDING ROLLER﹝重点在于胶料上的离型层。PET
FILM→印离型剂→印刷油墨→印接着剂→ 内塑料射出→油墨与塑接着→开模后胶料会自动从油墨离型。日本称热转写。这机器是用ROLL TO ROLL方式，而对位用CCD计算机操作 。﹞
目前国内一些人士把IMR称之为IMD，把IML独立于IMD之外。最根本的区别在于IML和IMR在lens表面的不同， IML表面有PET或PC片材，而IMR表面只有油墨。IMD是一个比较复杂的过程，国内技术相对成熟的厂家屈指可数，因此只能介绍一点皮毛，还请大家包涵。
喷塑的工艺流程
喷塑是将塑料粉末喷涂在零件上的一种表面处理方法。喷塑也就是我们常讲的静电粉末喷涂涂装，其处理工艺是20世纪80年代以来国际上采用较为普遍的一种金属表面处理的装饰技术。该技术与普通喷漆表面处理相比，优点体现在工艺先进、节能高效、安全可靠、色泽艳丽等方面。因此，常常被应用于轻工、家用装修领域。
下面笔者跟大家讲一下喷塑的工艺流程
1、前处理：
目的：除掉工件表面的油污、灰尘、锈迹，并在工件表面生成一层抗腐蚀且能够增加喷涂涂层附着力的“磷化层”。
主要工艺步骤：除油、除锈、磷化、钝化。工件经前处理后不但表面没有油、锈、尘，而且原来银白色有光泽的表面上生成一层均匀而粗糙的不容易生锈的灰色磷化膜，既能防锈又能增加喷塑层的附着力。
2、静电喷涂
目的：将粉末涂料均匀地喷涂到工件的表面上，特殊工件（包含容易产生静电屏蔽的位置）应该采用高性能的静电喷塑机来完成喷涂。
工艺步骤：
利用静电吸附原理，在工件的表面均匀的喷上一层粉末涂料；
落下的粉末通过回收系统回收，过筛后可以再用。
3、高温固化
目的：将工件表面的粉末涂料加热到规定的温度并保温相应的时间，使之熔化、流平、固化，从而得到我们想要的工件表面效果。
工艺步骤： 将喷涂好的工件推入固化炉，加热到预定的温度（一般185度），并保温相应的时间（15分钟）；开炉取出冷却即得到成品。一般工件不同，加温温度与保温时间也不同。
提示：加热及控制系统（包括电加热、燃油、燃气、燃煤等各种加热方式）
+ 保温箱体=固化炉。
4、出炉冷却
出炉冷却是将喷塑过程的结果进行冷却，使之回归到正常温度的一个过程。
5、装饰处理
目的：使经过静电喷涂 后的工件达到某一种特殊的外观效果如：各种木纹、花纹、增光等。
工艺步骤：罩光；转印等处理工艺 。
杭州富阳迅达喷塑厂位于杭州富阳市鹿山街道，是一家具有多年表面处理,
静电喷塑的专业生产厂家。主要喷塑产品有通信行业、邮电器材行业、空调板、护栏等。静电喷塑采用进口设备，对施工对环境无污染，对人体无毒害，适用于电柜、电缆桥架、铝合金表面喷涂、高速公路防眩板、围墙护栏、健身器材、铸件喷塑等产品。
塑料喷油知识点总结
塑料喷油知识点总结
一、塑料喷油的原理
塑料喷油的原理是利用压缩空气将喷涂涂料喷射到塑料制品表面，形成一层均匀的涂料膜。涂料在塑料表面固化后，能够起到装饰和保护作用。塑料喷油的原理主要包括喷涂设备、压缩空气、喷涂涂料和塑料表面的准备工作。
1.喷涂设备
塑料喷油的主要设备是喷枪，喷枪通过压缩空气将喷涂涂料喷射到塑料制品表面。喷枪的选择应根据喷涂涂料的性质、塑料制品的形状和喷涂的要求来确定，一般有手持式、自动化机器喷枪等形式。
2.压缩空气
压缩空气是塑料喷油过程中的动力来源，喷枪通过压缩空气将喷涂涂料喷射到塑料制品表面。压缩空气的质量和稳定性对塑料喷油的效果起着至关重要的作用。
3.喷涂涂料
喷涂涂料是塑料喷油的重要组成部分，其选择应根据塑料制品的材质、表面状态和喷涂的要求来确定。常用的喷涂涂料有丙烯酸漆、醋酸漆、聚氨酯漆等，其性能和用途各不相同。
4.塑料表面的准备工作
在进行塑料喷油前，需要对塑料表面进行清洁和处理，以确保喷涂涂料能够牢固粘附在塑料表面。通常包括表面清洁、去除油污和灰尘、打磨和去毛刺等步骤。
二、塑料喷油的工艺流程
塑料喷油的工艺流程主要包括塑料表面准备、喷涂操作、固化和检验等步骤。
1.塑料表面准备
首先需要对塑料表面进行清洁和处理，以确保喷涂涂料能够牢固粘附在塑料表面。清洁工作包括擦洗、去除油污和灰尘等，处理工作包括打磨、去毛刺和涂底漆等。
2.喷涂操作
选择合适的喷涂设备和喷涂涂料，按照要求进行喷涂操作。在进行喷涂时要控制好喷涂压力、喷涂速度和喷涂角度，确保喷涂涂料能够均匀地覆盖在塑料表面上。
3.固化 喷涂涂料在塑料表面形成一层均匀的涂膜后，需要进行固化处理。固化的方式有物理固化、化学固化和自然固化等，根据涂料的性质和要求来选择合适的固化方式。
4.检验
对喷涂后的塑料制品进行检验，主要包括外观检查、涂膜厚度测量和附着力测试等。通过检验可以判断喷涂涂料的质量和喷涂效果是否符合要求。
浸塑工艺技术
浸塑工艺技术
浸塑工艺是一种将塑料材料浸入液体中进行涂层加工的工艺。该工艺主要应用于塑料制品的表面处理、防护和装饰，能够提高塑料制品的质量和耐用性，同时也起到防水、防腐、防火等作用。
浸塑工艺的基本步骤如下：
1. 选择适合的原料：浸塑材料通常选用具有良好粘附性和耐化学腐蚀性的塑料。常用的浸塑材料有聚氯乙烯（PVC）、聚氨酯（PU）等。
2. 准备工件：需要进行浸塑的工件首先需要清洗、除油和打磨等处理，以确保表面干净平整，提高涂层的附着力。
3. 制备浸塑液：根据浸塑工艺的要求，将适量的浸塑材料溶解在相应的溶剂中，形成浸塑液。根据实际需要，可以添加调节剂、稳定剂等辅助剂，以提高涂层的性能。
4. 进行浸塑：将准备好的工件通过浸塑机械设备浸入浸塑液中，使其均匀地附着在工件表面上，形成一层均匀的涂层。
5. 固化和后处理：将浸塑后的工件进行固化处理，即将其放置在适当的温度下，使涂层在一定时间内固化。固化时间和温度的选择需要根据浸塑材料和涂层厚度来确定。固化后，还可以进行修整、研磨和上光等后处理工序，以进一步提高涂层的质量。
浸塑工艺的优点主要包括：
1. 良好的外观效果：浸塑涂层均匀、光滑，具有一定的光泽，能够有效提升产品的外观质量和装饰效果。
2. 耐用性和防护性能：浸塑涂层具有较高的耐磨损、耐冲击和耐化学腐蚀性，能够有效增强产品的耐用性和防护性能，延长使用寿命。
3. 节约原材料：浸塑工艺可以有效减少塑料使用量，因为只需在工件的表面进行涂层即可实现装饰和保护的效果，不需要使用大量的原材料。
4. 环保节能：浸塑涂层通常是无溶剂或低溶剂体系，能够有效降低废气、废液的排放，对环境和人体健康较为友好。
不过，浸塑工艺也存在一些局限性，如涂层厚度较大时容易出现开裂、涂层的颜色稳定性较差等。因此，在实际应用中需要结合具体情况选择适合的工艺参数和材料，以达到最佳的工艺效果。
总的来说，浸塑工艺技术在塑料制品的加工中具有重要的应用价值，能够提高产品的品质和使用寿命，为塑料制品的性能和外观提供保护和装饰，推动了塑料制品行业的发展。
浸塑工艺流程

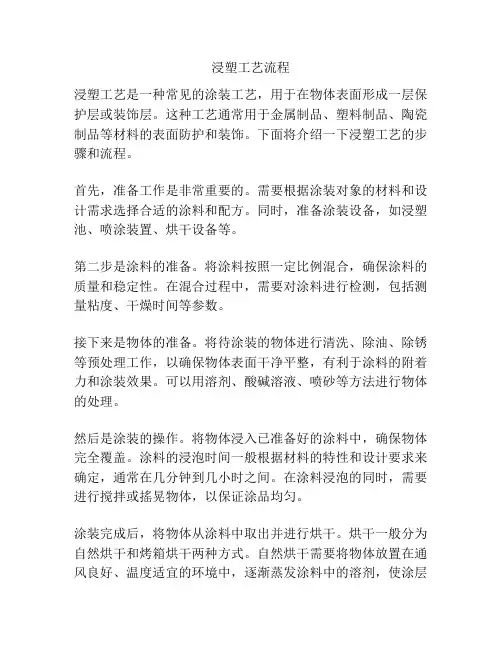

浸塑工艺流程
浸塑工艺是一种常见的涂装工艺，用于在物体表面形成一层保护层或装饰层。这种工艺通常用于金属制品、塑料制品、陶瓷制品等材料的表面防护和装饰。下面将介绍一下浸塑工艺的步骤和流程。
首先，准备工作是非常重要的。需要根据涂装对象的材料和设计需求选择合适的涂料和配方。同时，准备涂装设备，如浸塑池、喷涂装置、烘干设备等。
第二步是涂料的准备。将涂料按照一定比例混合，确保涂料的质量和稳定性。在混合过程中，需要对涂料进行检测，包括测量粘度、干燥时间等参数。
接下来是物体的准备。将待涂装的物体进行清洗、除油、除锈等预处理工作，以确保物体表面干净平整，有利于涂料的附着力和涂装效果。可以用溶剂、酸碱溶液、喷砂等方法进行物体的处理。
然后是涂装的操作。将物体浸入已准备好的涂料中，确保物体完全覆盖。涂料的浸泡时间一般根据材料的特性和设计要求来确定，通常在几分钟到几小时之间。在涂料浸泡的同时，需要进行搅拌或搖晃物体，以保证涂品均匀。
涂装完成后，将物体从涂料中取出并进行烘干。烘干一般分为自然烘干和烤箱烘干两种方式。自然烘干需要将物体放置在通风良好、温度适宜的环境中，逐渐蒸发涂料中的溶剂，使涂层变硬。烤箱烘干则是将物体放入预热好的烤箱中进行加热，加快溶剂的挥发，加快涂层的干燥。
最后一步是检验和包装。对已干燥的涂层进行质量检验，检查涂层的平整度、附着力、颜色和外观等方面。如果出现问题，需要进行修补或再次涂装。合格的涂层则进行包装，以确保在储存和运输过程中不会受到损坏。
以上就是浸塑工艺的基本流程。在实际操作中，还需要根据具体的产品和工艺要求，进行一些特殊处理，如底漆处理、烘干控制、涂料回收等。正确运用浸塑工艺可以提高产品的质量和外观，延长使用寿命。但需要注意的是，操作过程中要保持环境的洁净、安全，合理控制工艺参数，以确保涂装效果的一致性和稳定性。
IMD工艺

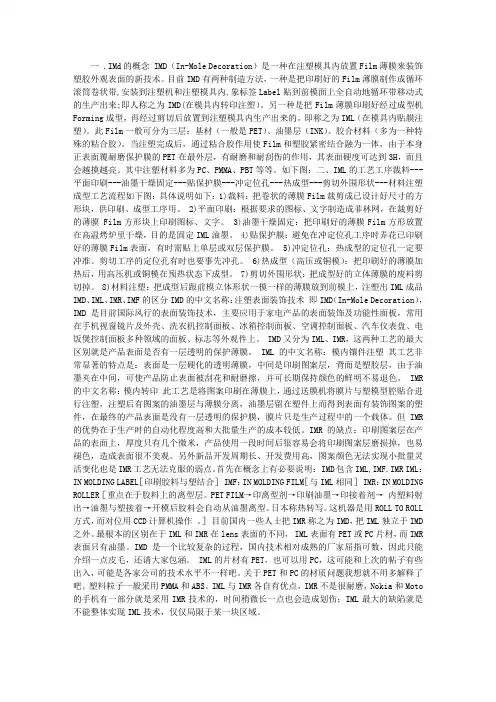

一 .IMd的概念 IMD（In-Mole Decoration）是一种在注塑模具内放置Film薄膜来装饰塑胶外观表面的新技术。目前IMD有两种制造方法，一种是把印刷好的Film薄膜制作成循环滚筒卷状带,安装到注塑机和注塑模具内,象标签Label贴到前模面上全自动地循环带移动式的生产出来;即人称之为IMD(在模具内转印注塑）。另一种是把Film薄膜印刷好经过成型机Forming成型，再经过剪切后放置到注塑模具内生产出来的。即称之为IML（在模具内贴膜注塑）。此Film一般可分为三层：基材（一般是PET）、油墨层（INK）、胶合材料（多为一种特殊的粘合胶）。当注塑完成后，通过粘合胶作用使Film和塑胶紧密结合融为一体，由于本身正表面覆耐磨保护膜的PET在最外层，有耐磨和耐刮伤的作用，其表面硬度可达到3H，而且会越摸越亮。其中注塑材料多为PC、PMMA、PBT等等。如下图：二、IML的工艺工序裁料---平面印刷---油墨干燥固定---贴保护膜---冲定位孔---热成型---剪切外围形状---材料注塑成型工艺流程如下图：具体说明如下：1)裁料：把卷状的薄膜Film裁剪成已设计好尺寸的方形块，供印刷、成型工序用。 2)平面印刷：根据要求的图标、文字制造成菲林网，在裁剪好的薄膜 Film方形块上印刷图标、文字。 3)油墨干燥固定：把印刷好的薄膜Film方形放置在高温烤炉里干燥，目的是固定IML油墨。 4)贴保护膜：避免在冲定位孔工序时弄花已印刷好的薄膜Film表面，有时需贴上单层或双层保护膜。 5)冲定位孔：热成型的定位孔一定要冲准。剪切工序的定位孔有时也要事先冲孔。 6)热成型（高压或铜模）：把印刷好的薄膜加热后，用高压机或铜模在预热状态下成型。 7)剪切外围形状：把成型好的立体薄膜的废料剪切掉。 8)材料注塑：把成型后跟前模立体形状一模一样的薄膜放到前模上，注塑出IML成品
IMD、IML、IMR、IMF的区分IMD的中文名称：注塑表面装饰技术 即IMD（In-Mole Decoration），IMD是目前国际风行的表面装饰技术，主要应用于家电产品的表面装饰及功能性面板，常用在手机视窗镜片及外壳、洗衣机控制面板、冰箱控制面板、空调控制面板、汽车仪表盘、电饭煲控制面板多种领域的面板、标志等外观件上。 IMD又分为IML、IMR，这两种工艺的最大区别就是产品表面是否有一层透明的保护薄膜。 IML的中文名称：模内镶件注塑 其工艺非常显著的特点是：表面是一层硬化的透明薄膜，中间是印刷图案层，背面是塑胶层，由于油墨夹在中间，可使产品防止表面被刮花和耐磨擦，并可长期保持颜色的鲜明不易退色。 IMR的中文名称：模内转印 此工艺是将图案印刷在薄膜上，通过送膜机将膜片与塑模型腔贴合进行注塑，注塑后有图案的油墨层与薄膜分离，油墨层留在塑件上而得到表面有装饰图案的塑件，在最终的产品表面是没有一层透明的保护膜，膜片只是生产过程中的一个载体。但IMR的优势在于生产时的自动化程度高和大批量生产的成本较低。IMR的缺点：印刷图案层在产品的表面上，厚度只有几个微米，产品使用一段时间后很容易会将印刷图案层磨损掉，也易褪色，造成表面很不美观。另外新品开发周期长、开发费用高，图案颜色无法实现小批量灵活变化也是IMR工艺无法克服的弱点。首先在概念上有必要说明： IMD包含IML,IMF,IMR IML：IN MOLDING LABEL［印刷胶料与塑结合］ IMF：IN MOLDING FILM［与IML相同］ IMR：IN MOLDING
abs喷漆的方法和技巧
abs喷漆的方法和技巧
全文共四篇示例，供读者参考
第一篇示例：
ABS喷漆是一种将颜色和涂料均匀地喷涂在ABS塑料表面上的技术，常被应用于汽车零部件、家具、玩具等制品的表面装饰。正确的喷漆方法和技巧能够保证喷涂效果的优良，提高制品的美观度和品质。本文将介绍ABS喷漆的方法和技巧，帮助读者更好地掌握这一技术。
一、准备工作
在进行ABS喷漆之前，首先需要做好一些准备工作，包括准备喷涂设备、正确选用颜料和涂料、作业环境的准备等。需要选择合适的喷涂设备，如喷枪、压缩空气设备等。要选择质量好的颜料和涂料，确保颜色饱满且耐久，并且要根据具体的喷涂对象选择合适的产品。确保作业环境的清洁和通风良好，以避免灰尘等杂质污染喷涂表面。
二、喷涂技巧
1. 喷涂距离：在进行ABS喷漆时，喷涂距离是一个非常重要的参数。通常情况下，喷涂距离应该在15-20厘米左右，这样可以确保颜料均匀地喷涂在表面上，避免出现涂料浓厚或者稀薄的情况。 2. 喷涂速度：喷涂速度也是影响喷涂效果的重要因素之一。喷涂速度过快会导致颜料不均匀，速度过慢则会使颜料聚集在一起。在进行ABS喷漆时，应该控制好喷枪的速度，保持稳定的喷涂速度。
3. 喷涂角度：喷涂角度的选择也会影响喷涂效果。一般来说，应该以垂直或者斜角度喷涂为主，这样可以确保颜料均匀地覆盖在表面上，避免出现漏喷或者太浓的情况。
4. 喷涂顺序：在进行ABS喷漆时，应该采用“先外后内，先上后下”的喷涂顺序。即先喷涂物体的外部，再喷涂内部，先上部分，后下部分。这样可以确保喷涂的顺序合理，避免出现颜料交叉的情况。
5. 喷涂涂层和质量：在进行ABS喷漆时，要控制好每一层涂料的厚度和质量，避免出现太薄或太厚的情况。一般来说，应该先进行底漆喷涂，再进行中涂和面漆的喷涂，确保每一层涂料的质量均匀且细腻。
6. 喷漆间隔和遮盖性：在进行ABS喷漆时，应该注意喷涂间隔时间和遮盖性。每一层涂料之间应该有适当的干燥时间，确保之前的涂料干燥透彻。要注意颜料的遮盖性，确保上色均匀和饱满。
塑料表面磨砂工艺
塑料表面磨砂工艺
塑料表面磨砂工艺，是一种在塑料制品表面处理的工艺，在生产和加工过程中有着广泛的应用。它不仅可以美化产品外观，增加装饰效果，还能提高表面的耐磨性、耐高温性以及抗老化能力。那么，接下来就让我们来了解一下具体的步骤流程。
首先，要选择合适的塑料材料。一般来说，PP、PE、PVC、ABS等塑料材料是磨砂工艺的常见选择。这些材料在加工过程中，具有较好的机械性能和韧性，同时也易于加工和处理。
其次，对塑料原料进行预处理。这个步骤可以包括清洗、光洁度检查等。清洗的目的是为了去除塑料表面的油污和灰尘等杂质，以免影响表面处理效果。而光洁度检查则是为了判断原材料的光洁度是否达到磨砂要求，需要保证光洁度良好。
接着，进行磨砂处理。一般来说，磨砂处理可以分为干法磨砂和湿法磨砂两种方法。干法磨砂适用于硬度较高、强度较大的塑料材料，比较适合加工电子产品外壳等部件。而湿法磨砂适用于软度较弱、韧性较大的塑料材料，比较适合加工玩具、生活用品等。
无论是干法磨砂还是湿法磨砂，处理过程中都需要使用磨砂纸或者研磨机等设备进行处理，通过物理或化学的方式，打磨表面，使其变得均匀而粗糙，从而实现磨砂的效果。
最后，进行清洗和封闭处理。处理完成后，产品表面会残留磨砂粉屑和尘土等杂质，需要使用清洗剂清洗一下，去除这些杂质，同时为了保护表面，可以使用适量的封闭剂对产品表面进行处理，从而使其更加美观和持久。
总之，塑料表面磨砂工艺是一项复杂而细致的工艺，在加工过程中需要严格按照步骤进行处理，才能达到理想的效果。随着各种科技的不断发展和进步，这项工艺也在不断创新和发展，为我们生活和工作带来更加美好和便捷的体验。
常用的14种产品表面处理工艺
1、表面处理工艺——IMD
IMD即In-Mold Decoration （模内装饰技术），亦称免涂装技术，是将已印刷好图案的膜片放入金属模具内，将成形用的树脂注入金属模内与膜片接合，使印刷有图案的膜片与树脂形成一体而固化成成品的一种成形方法。表面硬化透明薄膜，中间印刷图案层，背面注塑层，油墨中间，可使产品耐摩擦，防止表面被刮花，并可长期保持颜色的鲜明不易褪色。
工艺特点：IMD技术能简化生产步骤和减少拆装部件。 IMD产品具有表面耐腐蚀、耐磨、不脱落、色彩鲜艳、颜色图案可随时更换、表面装饰效果极佳等优点，广泛应用于汽车、家电、消费电子、医疗电子等领域。是一种极有效又节省成本的加工工艺。
2、表面处理工艺——OMD
OMD即Out-Mold Decoration （模外装饰工艺），是IMD的延伸。是一种结合印刷、纹理结构及金属化特性之3D 表面装饰技术。外观可实现仿金属拉丝、仿原生木纹、皮革、喷涂、石纹等效果。可完成立体、高度较大的3D曲面产品形态。
工艺特点： 基材材质不受限制，可以是金属或者塑料，可实现3D造型，可实现包裹内部结构（倒拔模）较小产品一次性多个加工 。但是，设备投资较高，不能实现复杂 3D造型。 3、表面处理工艺——喷涂
喷涂：利用喷枪等喷射工具把涂料雾化后，喷射在被涂工件上的涂装方法。通过喷枪或碟式雾化器，借助于压力或离心力，分散成均匀而微细的雾滴，施涂于被涂物表面。
4、表面处理工艺——PVD
PVD ：即物理气相沉积（Physical Vapor Deposition ），是指在真空条件下，采用低电压、大电流的电弧放电技术。利用气体放电使靶材蒸发并使被蒸发物质与气体都发生电离，利用电场的加速作用，使被蒸发物质及其反应产物沉积在工件上。
5、表面处理工艺——电镀
电镀：使塑料以较高成品率及较低成本获得金属效果表面。与PVD相似， PVD是物理原理，电镀是化学镀，主要分为真空电镀和水电镀。
塑料表面加工工艺
塑料表面加工工艺：
1.
喷涂：通过喷枪将塑料涂料喷涂在塑料制品表面，可以形成一层保护膜，起到防腐蚀、防水、防油等功能。
2.
电镀：将塑料制品放入电镀液中，通过电镀技术在塑料表面形成一层金属膜，可以提高塑料制品的外观和耐磨性。
3.
热转印：将塑料制品放在热转印纸上，通过加热将图案转移到制品表面，可以制作出各种图案和文字。
4.
激光打标：使用激光在塑料制品表面进行打标，可以在制品表面形成各种文字和图案，具有高精度和永久性。
5.
模内装饰：将塑料颗粒与色母混合后放入模具中，通过加热和加压将塑料熔化并固定在模具内壁，形成各种图案和纹理。
6.
喷墨打印：使用喷墨打印机将墨水喷涂在塑料制品表面，可以形成各种文字和图案，具有高清晰度和色彩鲜艳度。
7.
化学镀：通过化学反应在塑料表面形成一层金属膜，可以提高塑料制品的外观和耐磨性。
8.
真空镀：通过真空蒸发技术在塑料表面形成一层金属膜，可以提高塑料制品的外观和耐磨性。
