普光气田地面集输工程工艺专业要点归类
普光气田地面集输工程前20亿产能工艺专业要点归类
2 目录
第一章 项目开展的必要性与意义 ................................................ 1
第二章 工艺专业要点归类 ................................................................ 2
一、站内管道信息归类 ...................................................................... 2
1、站内管道流体介质的分类 ...................................................... 2
2、站内管线材质的分类 .............................................................. 2
3、站内压力等级划分 .................................................................. 3
4、站内管道的公称直径与外径的对应关系 .............................. 5
5、站内管道壁厚的归类 .............................................................. 6
二、站内阀门信息归类 ...................................................................... 8
1、阀体通径 .................................................................................. 8
2、阀体承压等级 .......................................................................... 9
3、阀体材质 .................................................................................. 9
三、其他信息归类 ............................................................................ 10
1、在设计图纸中对管道详细信息查询 .................................... 10
2、流程图图例归总 .................................................................... 10
3、站内部分设备位置 ................................................................ 11
4、压力表单位的换算 ................................................................ 11
第三章 结论与认识 ............................................................................ 13
1 第一章 项目开展的必要性与意义
普光气田天然气高含硫化氢（13％～18%）和二氧化碳（8％～10%），在国内开发无先例，集气站的设计理念及使用材料与常规气田有较大区别，由于前20亿产能投产在即，为便于职工快速的掌握站场工艺流程里管线、阀门等设备的基本参数和技术要求，对这些设备按照一定规律进行归类汇总，是必要的。
2 第二章 工艺专业要点归类
一、站内管道信息归类
1、站内管道流体介质的分类
在站场现场的建设过程中，我们可以通过施工单位写在管线上的管段号来掌握该段管线的具体作用，这样我们就可以在建设过程中先熟悉流程，熟悉不同部位管道的具体作用。现场的管段号一般都比较长，但是我们只需从管段号的开头字母就可以看出该管段在日后生产中流过的是什么介质，下面就管段号开头字母的含义进行总结：
CI：流体介质为缓蚀剂
DR：流体介质为酸液
F：流体介质为放空酸气
FG：流体介质为燃料气
IG：流体介质为仪表风
M：流体介质为甲醇
PS：流体介质为工艺酸气
2、站内管线材质的分类
由于高含硫化氢气田的特殊性，集气站对管线材质的选择也通过了大量论证得到的，与常规气田单一的管线材质相比较，普光气田的管道材质更具多样性，通过对图纸的熟悉，对站内管道材质的划分可以按使用位置分为以下几类： 3 INCOLOY825：井口到加热炉一级加热前的酸气管道
L360QCS:站内加热炉二级加热之后的酸气、酸液管道（注：DN500的管线为L360MCS）
316L：药剂加注管道
A333.Gr6:放空管道
20#：燃料气及仪表风管道
L245：站外燃料气过站管线
其中比较特殊的情况有三处，一是加热炉到汇管之间管线上的燃料气吹扫口的管线，这部分管线通过的介质是燃料气，但管道材质是A333.Gr6；二是收球筒和发球筒上的燃料气吹扫管线，这部分管线通过的介质也是燃料气，但以管道上的截止阀为起点，收、发球筒筒体为终点，这段管线的材质也是A333.Gr6；三是分酸分离器的酸液管线，材质也是A333.Gr6。
3、站内压力等级划分
站内压力等级是以管道内流体介质的压力进行划分的，根据井口压力和出站压力这两个参数，集气站设置了3级节流，站内主要工艺流程的压力等级就根据节流点划分为四个压力等级，即70Mpa、30Mpa、22Mpa、11Mpa。比较特殊的地方是井口笼套式节流阀到井口镍基闸阀之间的管道，压力等级定为了40 Mpa。这一管段的压力等级定为40
Mpa，不是因为使用了闸板阀进行节流（闸阀不能用做节流），而是因为在最初的设计中，这里是一个紧急切断阀，考虑到在井口紧急截断 4 阀与这个紧急截断阀同时作用时，井口笼套式节流阀两端的压力会达到平衡，从而导致这一段管线内介质的压力升高，所以考虑了高一级别的压力等级。现在用闸阀代替了紧急切断阀，这一管段高出一个压力等级的作用性就不大了。再加上燃料气管线，和放空管线的压力等级，站内管道的压力等级可以归纳为以下几种：
1、采气树压力等级为70Mpa
2、井口笼套式节流阀到井口镍基闸阀之间的压力等级为40 Mpa，实际操作压力为19～28 Mpa
3、井口镍基闸阀到加热炉一级节流阀之间的压力等级为30 Mpa，实际操作压力为19～28 Mpa
4、加热炉一级节流阀到二级节流阀之间的压力等级为22 Mpa，实际操作压力为11～19 Mpa
5、加热炉二级节流阀以后的流程，压力等级为11 Mpa，实际操作压力P301集气站8.5～8.7 Mpa，P302集气站8.6～8.8 Mpa，P303集气站8.9～9.1 Mpa
6、放空管线的压力等级从放空管线的某阀门为界（自控放空以限流孔板后的闸阀为界，安全阀放空以安全阀为界，手动放空以截止阀为界），前面与该流程的压力等级相同，后面的压力等级为1.6 Mpa，实际操作压力为0.8 Mpa
7、站内燃料气管线的压力等级为1.6 Mpa，实际操作压力为0.6～0.8 Mpa。
8、甲醇、缓蚀剂加注管道的压力等级与加注口所在管线的压力 5 等级相同。
井口节流、加热炉一级节流后管道的实际操作压力给的是一个比较大的范围，仅供参考。需要特别记忆的就是加热炉二级节流阀后流程的实际操作压力，这个压力就是以后生产准确的操作压力。主要规律是上游站比下游站高，具体数据需要按单站记忆。
4、站内管道的公称直径与外径的对应关系
公称直径（通径）又称平均外径，这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，所以谈到公称直径主要是和管道的外径有一定关系，不考虑管道壁厚的影响，是一个比外径小的整数单位。在我们集气站主要使用的管道公称直径与管道外径的关系主要有以下几类：
DN500对应的管道外径为508mm
DN400对应的管道外径为406.4mm
DN300对应的管道外径为323.9mm
DN250对应的管道外径为273.0mm
DN200对应的管道外径为219.1mm
DN150对应的管道外径为168.3mm 6 DN100对应的管道外径为114.3mm
DN80对应的管道外径为88.9mm
DN50对应的管道外径为60.3mm
DN25对应的管道外径为33.4mm
DN15对应的管道外径为21.3mm
5、站内管道壁厚的归类
在前20亿产能的3个集气站中，我们主要使用管材的管径及壁厚按材质划分，可分为以下几种：
（1）INCOLOY825：Φ114.3×17.5、Φ114.3×14.2、Φ88.9×11.0、Φ33.4×6.3
（2）L360QCS：Φ406.4×20 .0、Φ406.4×17.5、Φ323.9×17.5、Φ323.9×14.2、Φ273.0×14.2、Φ219.1×12.5、Φ168.3×10.0、Φ60.3×6.3、Φ33.4×5.0
（3）L360MCS: Φ508×22.2
（4）A333.Gr6：Φ273.0×7.0、Φ168.3×11.0、Φ168.3×6.0、Φ114.3×17.5、Φ114.3×8.8、Φ114.3×4.5、Φ88.9×8.0、Φ88.9×4.5、Φ60.3×6.3、Φ33.4×5.0
（5）316L：Φ33.4×6.3、Φ33.4×5.0
（6）20#：Φ219.1×6.3、Φ114.3×4.5、Φ88.9×4.5、Φ60.3×4.5、Φ33.4×4.5、Φ21.3×4.0
（7）L245：Φ219.1×6.3、Φ114.3×4.5
普光气田集气总站段塞流捕集装置研究与设计

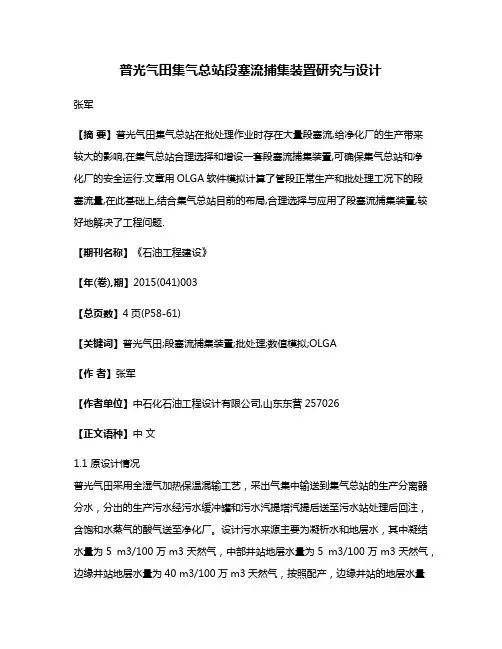

普光气田集气总站段塞流捕集装置研究与设计
张军
【摘 要】普光气田集气总站在批处理作业时存在大量段塞流,给净化厂的生产带来较大的影响,在集气总站合理选择和增设一套段塞流捕集装置,可确保集气总站和净化厂的安全运行.文章用OLGA软件模拟计算了管段正常生产和批处理工况下的段塞流量,在此基础上,结合集气总站目前的布局,合理选择与应用了段塞流捕集装置,较好地解决了工程问题.
【期刊名称】《石油工程建设》
【年(卷),期】2015(041)003
【总页数】4页(P58-61)
【关键词】普光气田;段塞流捕集装置;批处理;数值模拟;OLGA
【作 者】张军
【作者单位】中石化石油工程设计有限公司,山东东营257026
【正文语种】中 文
1.1 原设计情况
普光气田采用全湿气加热保温混输工艺，采出气集中输送到集气总站的生产分离器分水，分出的生产污水经污水缓冲罐和污水汽提塔汽提后送至污水站处理后回注，含饱和水蒸气的酸气送至净化厂。设计污水来源主要为凝析水和地层水，其中凝结水量为5 m3/100万m3天然气，中部井站地层水量为5 m3/100万m3天然气，边缘井站地层水量为40 m3/100万m3天然气，按照配产，边缘井站的地层水量总共98 m3/d，集气总站污水量共计约为500 m3/d。边缘井站设计了3套井口分水分离器，其他井站预留了井口分水分离器位置，根据井站出水情况以后可增设井口分水分离器。
集气总站共设置4台生产分离器，负责普光气田4条主干线送来的酸气的分离和计量，4条干线的酸气一对一进入4台生产分离器分离和计量，1#和2#干线酸气汇合为一路管汇到净化厂西区，3#和4#干线酸气汇合为一路管汇到净化厂东区，两路管汇之间由阀门连通。集气总站设计流程见图1。
1.2 生产状况
气井投产以来，部分气井已开始产出游离水，在正常生产情况下，集气总站生产分离器处理的气量和液量见表1。
由表1可知，1#生产分离器的产液量最多，为170 m3/d，进入生产分离器的液量为0.12 m3/min，而生产分离器最大排液量为1.5 m3/min，生产分离器运行正常，不会出现原料气携液量短时间内急剧增加的现象，净化厂的两级分离器液位正常。
复杂山地气田湿气集输工艺探讨
第３０卷第１１期（２０Ｉ１．１１）（集输处理）
复杂山地气田湿气集输工艺探讨
李德选 王雪强 李文广
中国石化中原石油勘探局勘察设计研究院
摘要：国内复杂山地高含硫天然气的开发规模不断扩大，地面集输系统处于高压、高含
硫、高腐蚀工况条件下，加大了运行风险。为提高气田地面集输系统的适应性，确保气田安全
平稳运行，针对不同气田气井产出物的种类、湿气定义及复杂山地特型管网形成的流体流态、
可能产生的危害进行分析论证认为；含游离水天然气持液率对湿气集输工艺流体不利流态的形 成具有较大影响；复杂山地集输管道敷设方式所形成的特型管段结构会形成液相沉积，对管道
安全运行影响较大；湿气持液率小于５％的湿气集输，液相水对集输工艺安全运行的影响可以忽 略不计；湿气持液率大于５％的湿气集输工艺宜采用气液分相分输工艺。
关键词：复杂山地；湿气分类；集输工艺；分相分输工艺；高含硫气田
ｄｏｉ：］Ｏ．３９６９／ｊ．ｉｓｓｎ．］００６—６８９６．２０１１．１ｌ＿０２７
我国已开发气田气井产出物多数属于含烃类天
然气，很少有游离水，现行设计规范中以重烃的比
例给出了湿气的概念 ，以此进行的集输工艺设计
可以满足含烃类天然气的正常生产。但是随着复杂
山地高含硫气田的开发，气井产出物属于含硫和游
离水天然气，地面集输系统处于高压、高含硫、高
腐蚀工况条件下运行，加大了运行风险。为确保气
田安全平稳运行，对地面集输工艺设计提出了更高
要求。现就复杂山地条件下持液率、管网敷设形式
及工艺流程对气田地面湿气集输系统的影响进行初
步探讨。
１ 气井产出物的分类与流体流态
气井产出物的组成是确定地面集输工艺管道流
态的重要依据，管道流态是地面集输＿Ｔ艺进行工艺
计算的基本数学模型。天然气从地层开采出来时一
般压力较高，而且产出物中不同程度地含有游离
水、凝析油、硫化氢、二氧化碳，以及一些岩屑、
砂粒等机械杂质，需要进行必要的处理以达到商品
涉酸管线厚壁管道射线探伤技术

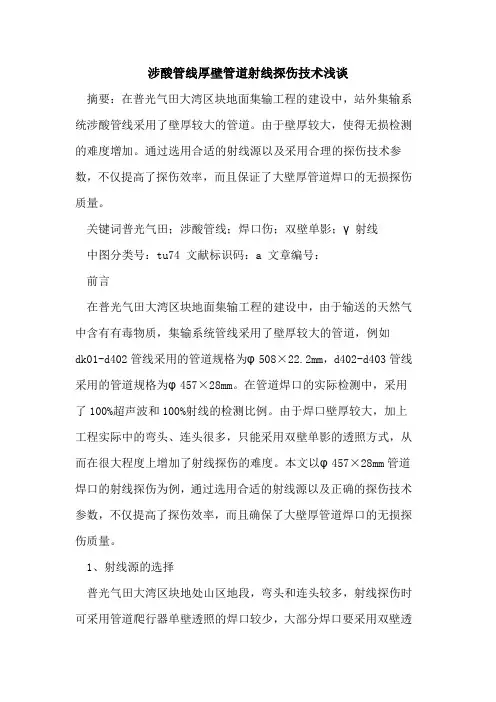

涉酸管线厚壁管道射线探伤技术浅谈
摘要：在普光气田大湾区块地面集输工程的建设中，站外集输系统涉酸管线采用了壁厚较大的管道。由于壁厚较大，使得无损检测的难度增加。通过选用合适的射线源以及采用合理的探伤技术参数，不仅提高了探伤效率，而且保证了大壁厚管道焊口的无损探伤质量。
关键词普光气田；涉酸管线；焊口伤；双壁单影；γ射线
中图分类号：tu74 文献标识码：a 文章编号：
前言
在普光气田大湾区块地面集输工程的建设中，由于输送的天然气中含有有毒物质，集输系统管线采用了壁厚较大的管道，例如dk01-d402管线采用的管道规格为φ508×22.2mm，d402-d403管线采用的管道规格为φ457×28mm。在管道焊口的实际检测中，采用了100%超声波和100%射线的检测比例。由于焊口壁厚较大，加上工程实际中的弯头、连头很多，只能采用双壁单影的透照方式，从而在很大程度上增加了射线探伤的难度。本文以φ457×28mm管道焊口的射线探伤为例，通过选用合适的射线源以及正确的探伤技术参数，不仅提高了探伤效率，而且确保了大壁厚管道焊口的无损探伤质量。
1、射线源的选择
普光气田大湾区块地处山区地段，弯头和连头较多，射线探伤时可采用管道爬行器单壁透照的焊口较少，大部分焊口要采用双壁透照，透照厚度达到了56mm，使用x射线机探伤的效率极低，无法满足工程进度的需要，另外由于x射线机在探伤中长时间处于高负荷运转状态，因此设备的故障率极高。这些原因使得x射线机无法单独完成厚壁管道焊口的射线探伤。考虑到γ射线源透照厚度大、穿透能力强、设备故障率低等优点，我单位多次向建设单位提交了使用γ射线源申请报告，最终获得了有条件的使用。
2、γ射线现场检测技术要点
2.1γ源强度的选择
根据以往的探伤经验，对于透照厚度ta≥20mm~25mm时，选用源强50ci左右，当ta≥25mm~ 30mm时，选用源强65ci左右，当ta≥30㎜~40㎜时，选用源强80ci左右。我们在φ457×28mm的射线探伤时选用的最初源强为90ci。

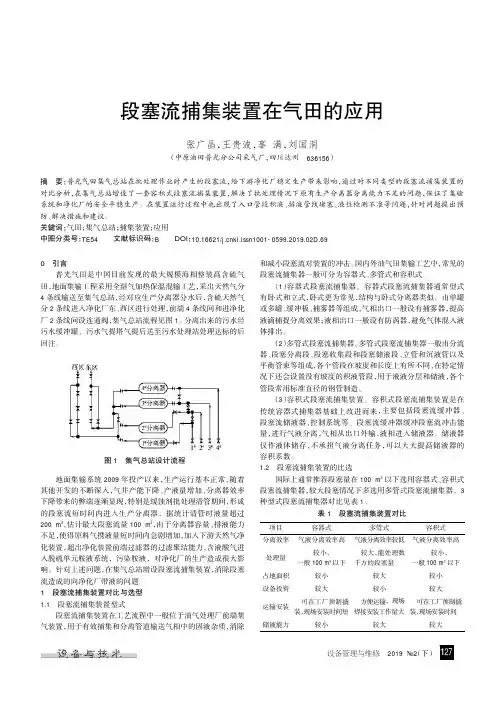

段塞流捕集装置在气田的应用
