科汇纳米PVD涂层-延长模具使用寿命及其解决方案
PVD涂层 延长模具使用寿命及其解决方案
科汇从2001年在香港成立以来推广PVD技术，经过十多年的努力和发展，PVD涂层技术已处于国内领先的地位。现将PVD的发展及实际应用的例子发布。PVD (Physical Vapor Deposition)即物理气相沉积法，PVD涂层即是采用物理气相沉积方法制造的表面涂层。PVD涂层的物理特性及与之相对应的优点包括：
● 硬度极高（超过Hv2000-Hv4500）：代表耐磨性极好；
● 摩擦系数低（DLC =0.1）：改善拉伸五金冲压、成型的润滑问题；
● 耐高温（最高达到1200℃）：不容易氧化，改善干切削和压铸成型问题；
● 化学屏障/导热率低：可有效防止因高温导致硬质合金刀具的钴元素流失；改善压铸出现的热龟裂问题；
● 厚度可控制在1µm以内 ：涂层后不影响产品的最终尺寸。
PVD涂层在模具中的应用
塑料模具
塑料模具由于要求较高，故其耐用性更加受到关注。例如所生产的塑料中带有纤维，容易磨损模具表面，或脱模时需要提高润滑的性能。PVD涂层由于其独有的润滑性及超高的硬度，可以大大改善生产过程中所遇到的上述问题。
1、 铍铜模具或镶件
铍铜的特点是散热快，硬度一般可达到洛氏硬度40。散热快（比钢材快3倍）代表注塑生产周期可以缩短，产量更高。铍铜价格昂贵，比一般塑料钢材贵，所以任何的磨损、报废或修磨的成本都很高。基于硬度无法超过洛氏硬度40，所以，表面磨损是其碰到的比较严重的问题。
考虑到硬度及铍铜的特性，涂层公司特别为铍铜模具或镶件设计了一套完善的PVD涂层方案TiN-BeCu，提高了铍铜表面耐磨性，同时又不会降低其导热性高的特性。
2、 精密模具或镶件
现今潮流消费性产品如数码相机、笔记本电脑、手机或PDA产品功能特别多，但外型则向娇小玲珑方向发展，故该类产品对精密度及材料的选择等方面的要求都很高。在选材方面，基于外壳的高保护性能及内部的高强度，一般采用PC+ABS+玻纤材料。而该材料对模具的磨损
pvd电镀工艺
博学笃行 自强不息
1
pvd电镀工艺
PVD电镀工艺
摘要：
PVD（Physical Vapor Deposition）电镀工艺是一种新型的电镀技术，它通过将材料以固态的形式加热，使其转化为气相，然后在材料表面形成薄膜。PVD电镀工艺具有很多优势，如高度均匀的薄膜质量、较高的附着力、较低的工件变形以及对环境的友好等。本文将重点介绍PVD电镀工艺的原理、应用以及未来的发展方向。
第一部分：PVD电镀工艺的原理
PVD电镀工艺的原理是利用高能粒子（离子、原子或分子）对材料表面进行沉积而形成薄膜。PVD电镀工艺通常包括以下几个步骤：
1. 蒸发：将金属材料以固态形式加热，使其转化为气相。这个过程通常发生在真空环境中，以防止杂质的存在。
2. 沉积：将蒸发的金属材料沉积到待镀件表面。沉积过程中，高能粒子会与金属材料表面发生反应，形成均匀的薄膜。 博学笃行 自强不息
2
3. 附着：通过控制沉积条件，使薄膜附着在待镀件表面。PVD电镀工艺通常具有很好的附着力，可以在各种形状和材料的表面形成均匀的薄膜。
4. 后处理：经过沉积和附着后，薄膜需要进行一些后处理步骤，如退火、抛光等，以提高膜层的性能。
第二部分：PVD电镀工艺的应用
PVD电镀工艺由于其优秀的性能，在许多领域得到广泛应用。以下是一些常见的PVD电镀工艺应用：
1. 防腐蚀镀膜：PVD电镀工艺可以镀制出高硬度、高耐磨、高附着力的膜层，能够有效延长物件的使用寿命，提高物件的耐腐蚀能力。
2. 装饰镀膜：PVD电镀工艺可以通过调整沉积条件，制备出具有不同颜色、光泽度和纹理的膜层，用于制作高档家居产品、手表、珠宝等。
3. 刀具涂层：PVD电镀工艺可以制备出高硬度、高刚度的涂层，用于制作刀具，提高刀具的切削性能和耐磨性。 博学笃行 自强不息
3
4. 光学薄膜：PVD电镀工艺可以制备出具有特殊光学性能的薄膜，如折射率控制膜、反射膜、透明导电膜等，广泛应用于光学器件和显示器件中。
PVD技术在球阀阀体上的应用
PVD技术在球阀阀体上的应用
一 球阀球体镀膜的背景
球阀中用作硬密封构件的球阀阀体和阀座经常在极为恶劣的环境下工作，构件容易因为高温氧化、腐蚀、磨损而失效。这类球阀的球体一般采用304、316不锈钢作基体，再用超音速喷涂镍基碳化钨(Ni-WC)，以提高密封面的结合强度(≥75MPa)和低的空隙率(3％～5％)，表面硬度可达到832HV (65HRC)。
但是在球阀上喷涂镍基碳化钨存在以下几个缺陷：一是涂层与基体主要靠机械结合，所以其与基体的结合强度较低；二是涂层存在一定的气孔，这对于要求耐腐蚀的工作环境是不利的；三是一些喷涂方法往往产生多种对环境有害的因素，如粉尘、噪声、有害气体等；四是喷涂后球阀表面硬度高，极难进行精加工。
由于阀门硬密封构件制造成本高，阀芯阀座维护更换通常需要整体研磨，因此寻求一种提高硬密封构件使用寿命的方法具有重大的经济效益。为了避开上述喷涂的缺点，可以将物理气相沉积技术应用到阀门密封面上。物理气相沉积(Physical Vapor Deposition，PVD)技术是在真空条件下，采用物理方法将材料源——固体或液体表面气化成气态原子、分子或部分电离成离子，并通过低压气体(或等离子体)过程，在基体表面沉积具有某种特殊功能的薄膜的技术。PVD技术可以在球阀表面沉积多种金属（Ti、Zr、Cr、W等）的碳化物和金属（Ti、Zr、Cr等）的氮化物以及其它二元或多元合金的氮化物、碳化物纳米化涂层，这些薄膜普遍具有高硬度、高耐磨性、耐腐蚀和抗高温性，在球阀的密封面上沉积可获得超硬耐蚀涂层，显微硬度≥1800HV，最高使用温度可达750℃。PVD涂层工艺是一种真正能够获得纳米级镀层且无污染的环保型表面处理方法。采用PVD技术对阀门的硬密封件表面进行处理，能大幅度地提高构件的使用寿命。图1为兰州理工大学温州泵阀研究院开发的球阀球体PVD示意图。图2为经PVD镀膜后的球阀球体。
PVD(物理气相沉积)简介
书山有路勤为径，学海无涯苦作舟
PVD(物理气相沉积)简介
1. PVD 简介 PVD 是英文 Physical Vapor Deposition（物理气相沉积）的
缩写，是指在真空条件下，采用低电压、大电流的电弧放电技术，利用气体放
电使靶材蒸发并使被蒸发物质与气体都发生电离，利用电场的加速作用，使被
蒸发物质及其反应产物沉积在工件上。
2. PVD 技术的发展 PVD 技术出现于二十世纪七十年代末，制备的薄膜具
有高硬度、低摩擦系数、很好的耐磨性和化学稳定性等优点。最初在高速钢刀
具领域的成功应用引起了世界各国制造业的高度重视，人们在开发高性能、高
可靠性涂层设备的同时，也在硬质合金、陶瓷类刀具中进行了更加深入的涂层
应用研究。与 CVD 工艺相比，PVD 工艺处理温度低，在 600℃以下时对刀具材
料的抗弯强度无影响；薄膜内部应力状态为压应力，更适于对硬质合金精密复
杂刀具的涂层；PVD 工艺对环境无不利影响，符合现代绿色制造的发展方向。
目前 PVD 涂层技术已普遍应用于硬质合金立铣刀、钻头、阶梯钻、油孔钻、铰
刀、丝锥、可转位铣刀片、异形刀具、焊接刀具等的涂层处理。
PVD 技术不仅提高了薄膜与刀具基体材料的结合强度，涂层成分也由第
一代的 TiN 发展为 TiC、TiCN、ZrN、CrN、MoS2、TiAlN、TiAlCN、TiN-
AlN、CNx、DLC 和 ta－C 等多元复合涂层。
3. 星弧涂层的 PVD 技术 增强型磁控阴极弧：阴极弧技术是在真空条件
下，通过低电压和高电流将靶材离化成离子状态，从而完成薄膜材料的沉积。
增强型磁控阴极弧利用电磁场的共同作用，将靶材表面的电弧加以有效地控
制，使材料的离化率更高，薄膜性能更加优异。

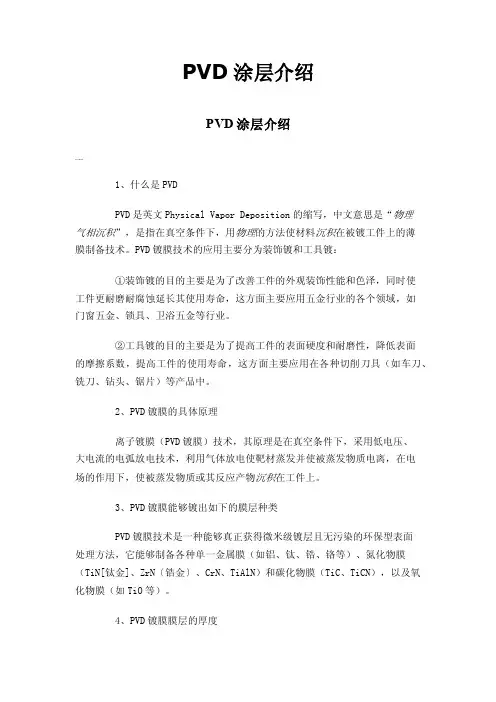

PVD涂层介绍
PVD涂层介绍
PVD涂层介绍
000
1、什么是PVD
PVD是英文Physical Vapor Deposition的缩写，中文意思是“物理
气相沉积”，是指在真空条件下，用物理的方法使材料沉积在被镀工件上的薄膜制备技术。PVD镀膜技术的应用主要分为装饰镀和工具镀：
①装饰镀的目的主要是为了改善工件的外观装饰性能和色泽，同时使
工件更耐磨耐腐蚀延长其使用寿命，这方面主要应用五金行业的各个领域，如门窗五金、锁具、卫浴五金等行业。
②工具镀的目的主要是为了提高工件的表面硬度和耐磨性，降低表面
的摩擦系数，提高工件的使用寿命，这方面主要应用在各种切削刀具（如车刀、铣刀、钻头、锯片）等产品中。
2、PVD镀膜的具体原理
离子镀膜（PVD镀膜）技术，其原理是在真空条件下，采用低电压、大电流的电弧放电技术，利用气体放电使靶材蒸发并使被蒸发物质电离，在电
场的作用下，使被蒸发物质或其反应产物沉积在工件上。
3、PVD镀膜能够镀出如下的膜层种类
PVD镀膜技术是一种能够真正获得微米级镀层且无污染的环保型表面
处理方法，它能够制备各种单一金属膜（如铝、钛、锆、铬等）、氮化物膜
（TiN[钛金]、ZrN〔锆金〕、CrN、TiAlN）和碳化物膜（TiC、TiCN），以及氧化物膜（如TiO等）。
4、PVD镀膜膜层的厚度
PVD镀膜膜层的厚度为微米级，厚度较薄，一般为0.1μm～5μm，其
中装饰镀膜膜层的厚度一般为0.1μm~1μm，因此可以在几乎不影响工件原来
尺寸的情况下提高工件表面的各种物理性能和化学性能，并能够维持工件尺寸基本不变，镀后不须再加工。
5、PVD镀膜能够镀出膜层的颜色有如下多种
目前能够做出的膜层的颜色有深金黄色，浅金黄色，咖啡色，古铜色，灰色，黑色，灰黑色，七彩色等。通过控制镀膜过程中的相关参数，可以控制
镀出的颜色。
6、涂层的特性
①硬度 涂层带来的高表面硬度是提高刀具寿命的最佳方式之一。一般
国内PVD技术应用与研究现状详解
国内PVD技术应用与研究现状详解
PVD（Physical Vapor Deposition）技术是一种利用物理方式将材料从固态转变为蒸气态，然后沉积到基底上的技术。PVD技术广泛应用于材料加工、微电子、光学和化学等领域，具有高效、环保、精密控制等优点，因此在国内也得到了广泛的应用和研究。
1.薄膜材料制备：PVD技术可以通过控制沉积参数和材料组分，制备出具有特殊功能和性能的薄膜材料，如导电膜、防腐蚀膜、陶瓷膜等。这些薄膜材料广泛应用于微电子、光学器件、功能材料等领域。
2.隔热涂层制备：随着节能减排的要求，隔热涂层在建筑、汽车和航空航天等行业中的应用越来越广泛。PVD技术可以制备出高效的隔热涂层，用于提高材料的热隔离性能，降低能耗。
3.刀具涂层：在机械加工工业中，刀具涂层的应用可以提高切削性能和延长刀具的使用寿命。国内一些主要的刀具制造企业已经采用PVD技术制备刀具涂层，提高了产品的竞争力。
4.太阳能电池：PVD技术在太阳能电池的制备中也有广泛应用。通过采用PVD方法制备特殊的光伏材料薄膜，可以提高太阳能电池的光电转换效率和稳定性。
5.光学膜制备：PVD技术可以制备出具有特殊光学性能的薄膜，如反射膜、透镜膜等，被广泛应用于光学器件、显示器、激光器等设备中。
国内对PVD技术的研究也取得了一系列重要的成果。首先，在PVD技术的理论研究方面，国内学者通过建立物理模型和计算模拟方法，深入挖掘了PVD沉积过程中的动力学和热力学机制，为优化沉积参数和提高沉积效率提供了重要的基础研究。 其次，在PVD技术的材料研究方面，国内学者通过合金化、复合材料和纳米材料的设计和制备，开发了一系列具有特殊功能和性能的薄膜材料，如高温耐磨涂层、多层反射膜、阻隔膜等。这些材料不仅提高了PVD技术的应用领域，也为国内相关产业的发展提供了技术支持。
此外，国内还积极开展了PVD技术的设备研发和设计。目前国内已经在PVD设备的升级改造和创新研发方面取得了显著成果，推动了PVD技术在国内的应用推广。
PVD涂层技术在我国刀具制造中的现状及发展
ＰＶＤ涂层技术在我国刀具制造中的现状及发展 任国强（四川职业技术学院） 摘要：切削刀具表面涂层技术是近几十年应市场需求发展起来的材料表 面改性技术。采用涂层技术可有效提高切削刀具使用寿命，使刀具获得优良 的综合机械性能，从而大幅度提高机械加工效率。我国的刀具涂层技术经过 多年发展，目前正处于关键时期，充分了解国内外刀具涂层技术的现状及发 展趋势，瞄准国际涂层技术先进水平，有计划、按步骤地发展刀具涂层技术， 对干提高我国切削刀具制造水平具有重要意义。 关键词：ＰＶＤ涂层技术现状存在的问题应对措施 １ ＰＶＤ涂层技术简介 物理气相沉积（ＰＶＤ）是一种表面处理的标准化称谓。从高精密 加工刀具、装饰件、高要求机械零部件到高精密集成电路的模具等等 具有很广泛的用途，它是一种真正能够获得微米级镀层且无污染的 环保型表面处理方法，且在不影响工件原来的尺寸情况，ＰＶＤ膜可 用来改善表面的外观，提高表面的强度，增强耐磨性，而且具有很好 的导热，防腐蚀及防刮擦的能力。 ＰＶＤ技术出现于二十世纪七十年代末，由于其工艺处理温度可 控制在５００ｏＣ以下，因此可作为最终处理工艺用于高速钢类刀具的 涂层。由于采用ＰＶＤ工艺可大幅度提高高速钢刀具的切削性能，所 以该技术自八十年代以来得到了迅速推广，至八十年代末，工业发达 国家高速钢复杂刀具的ＰＶＤ涂层比例已超过６Ｏ％。 ２ ＰＶＤ涂层技术在我国刀具制造中的现状 我国ＰＶＤ涂层技术的研发工作始于八十年代初期，至八十年代 中期研制成功中小型空心阴极离子镀膜机，并开发了高速钢刀具ＴｉＮ 涂层工艺技术。在此期间，由于对切削刀具涂层市场前景看好，国内共 有七家大型工具厂从国外引进了大型ＰＶＤ涂层设备。技术及设备的 弓ｌ进调动了国内ＰＶＤ技术的开发热潮，许多科研单位和各大真空设 备厂纷纷展开了大型离子镀膜机的研制工作，并于九十年代初开发出 多种ＰＶＤ涂层设备。但由于多数设备性能指标不高，无法保证刀具涂 层质量，同时预期的市场效益未能实现，因此大多数企业未对ＰＶＤ刀 具涂层技术作进一步深入研究，导致近十年国内ＰＶＤ刀具涂层技术 的发展徘徊不前。尽管九十年代末国内成功开发出硬质合金 ＴｉＮ—ＴｉＣＮ—ＴｉＮ多元复合涂层工艺技术并达到实用水平，ＣＮｘ涂层技 术的研发也有重大突破，但与国际发展水平相比，我国的刀具ＰＶＤ涂 层技术仍落后十年左右。目前国ｔｌ，：ｎ具ＰＶＤ涂层技术已发展到第四 代，而国内尚处于第二代水平，且仍以单层ＴｉＮ涂层为主。 ３国内ＰＶＤ涂层技术研究及应用存在的问题 ３．１不适应刀具涂层市场的变化涂层刀具的应用与切削加工技 术紧密相关，与九十年代不同，目前的应用更多地集中于硬质合金可 转位刀片、高速齿轮刀具、硬质合金棒式刀具及部分异型刀具。应用于 数控机床，其切削加工速度通常高于１００ｍ／ｍｉｎ，而单一的ＴｉＮ薄膜 已难于满足使用要求。目前国内商业应用ＰＶＤ技术，仍以高速钢刀具 涂层为主，尽管市场对涂层刀具的需求不断上升，例如重庆地区的刀 具涂层加工总额已从２０００年的１００万元增长到了今年的１０００万元 以上，但应用领域仍以摩托车齿轮加工等行业为主，切削速度大多低 于５０ｍ／ｍｉｎ：而在硬质合金刀具领域应用较少，其大多数高端涂层刀 具产品被国外涂层公司所垄断，尤其是国外刀具涂层加工服务中心的 出现，使国内的涂层加工服务企业面临更加严峻的竞争局面。 ３．２对新工艺的研发重视不够尽管八十年代国内引进了当时 最先进的ＰＶＤ技术，但当时ＰＶＤ技术尚处于发展初期，国内对其 后续发展空间及发展速度无法充分估计；此外，物理涂层技术是集 电子物理、材料、真空控制技术于一体的新型技术，在研究、生产、 应用等方面对人员配置有较高要求，而大部分引进ＰＶＤ技术的企 业偏重生产，对开发人员及资金配置不足，难以推动工艺技术的进 ～步自主开发，新工艺、新技术仍需再引进，而再引进的费用十分 昂贵（如Ｂａｌｚｅｒｓ公司的设备从ＴｉＮ涂层工艺升级为ＴｉＣＮ涂层工 艺，仅硬件改造费即需３Ｏ万美元），因此影响了国内涂层技术新工 ３０５ 艺和装备的研发。 ３．３涂层设备开发制造存在的问题八十年代后期，国内真空设 备制造厂及一些科研单位对ＰＶＤ刀具涂层市场过于乐观，各自纷纷 加大各类ＰＶＤ涂层设备的开发力度，但由于缺乏对刀具及其涂层技 术的深入了解，也未加强与工具厂的合作，所开发的涂层设备大部分 无法满足刀具涂层工艺的要求，尤其是精密高速钢刀具涂层技术尚达 不到批量生产水平。这类设备大多只能用于麻花钻的涂层，由于麻花 钻涂层费用极低，相应涂层设备的利润也很低，因此进入九十年代后， 大部分真空设备制造厂已把发展方向转向其他行业（如装饰涂层等）。 ３．４整体配套性差，应用基础研究缺乏整体配套性差、应用基 础研究缺乏一直是困扰国内刀具涂层技术发展的瓶颈。目前刀具涂 层的趋势是以发展涂层加工中心为主，因此技术的整体性极为关键， 前处理技术、涂层工艺技术、后处理技术及质量控制技术都是应予考 虑的。而国内涂层设备制造商大多仅以提供涂层主机为主，这种模式 阻碍了工业化生产的快速推进：另一方面也造成设备制造商与市场 的严重脱节，制约了技术的良性发展，使得创新无从谈起。 ３．５涂层质量的不稳定制约了涂层技术的推广应用引进设备 的高昂价格，造成涂层价格的居高不下，涂层费用甚至超过了刀具价 格的５Ｏ％，此外由于引进的渠道不一，设备选择的依据不同，导致设 备工艺水平相差较大，从而影响了涂层刀具的使用效果；同时又由于 国产涂层刀具的质量不稳定，涂层刀具检验标准不齐全，因此在应用 领域造成了涂层价格高，但涂层质量不稳定，刀具性能改善不明显的 印象，严重影响了该技术的推广应用及发展。 ４我国发展新型ＰＶＤ涂层技术应对措施 ４．１加强该项目的规划及管理工作工具行业管理部门应加强 该项目的规划及管理工作，明确我国短、中、长期发展目标，确立有计 划不问断发展的方针，并通过“官、产、学、研、商”的结合，使项目在 政策上和资金上都能得到有利地支持。实际上八十年代中期，机械工 业部机床工具司为阻止ＰＶＤ涂层设备进口事态的进～步扩大，组织 了全行业的力量对引进设备进行攻关，其中所开发的热阴极弧磁控 等离子镀膜机，已成功的在工具行业推广应用，并因此带动了国内 ＴｉＮ涂层刀具的普及应用。 ４．２确立研究及开发新思维刀具涂层技术集材料、制备方法、 真空技术、切削加工技术于一体，既具有综合性，又具有前沿性，要实 现良性发展，必须树立合理的、整体的研发思路。从国内几十年的刀 具涂层技术的发展看，各研究环节的脱节是制约其发展的症结。开发 的思路应遵循：市场调研一薄膜性能研究一制备方法研究一实验室 装置开发一应用基础研究一工业化生产设备设计制造一应用工艺技 术研究一市场评定，并形成循环。 ４．３建立统一的研究、开发、服务体系、行业标准建立统一的研 究、开发、服务体系，根据国内外市场的需求，有系统地 １进国际先进 技术，加强对引进技术的消化吸收及协作研究工作，并逐步达到自我 开发的水平，最终实现参与国际市场竞争。 建立涂层设备、涂层刀具行业检验标准，严格控制涂层刀具质 量，确保涂层技术大面积的推广应用。 参考文献： 【１】苏鸿英涂层技术及其应用［ＪＪ世界有色技术，２００４，（１２）２６—２８ 【２１艾桃桃，于成龙．无机生物涂层材料研究进展及应用【Ｊ】陶瓷，２００５， （１１）３８—４３． 【３】张晖，何宜柱纳米颗粒增强金属基复合涂层的研究进展［Ｊ］安徽工业 大学学报，２００６，（１）：２１—２５ 【４］汝强，黄拿灿，胡社军，张松，胡显奇，盛刚Ｔｉ—Ｎ系涂层多元多层强化 研究进展【Ｊ］工具技术，２００４，（４）：３—８． ［５】李玉圃．涂层刀具的应用现状及发展趋势［Ｊ】＿现代制造，２００６，（１５）：３０ ［６】袁家栋刀具涂层进展概况【Ｊ］现代制造，２００６，（１ ５）３１
pvd工艺技术
pvd工艺技术
PVD工艺技术是表面涂层技术中的一种重要方法，也是当前工业制造中广泛应用的一种技术。PVD是Physical Vapor
Deposition（物理汽相沉积）的缩写，它通过在真空环境下将固态材料转变为蒸气态，并将其沉积在工件表面，形成一层薄膜。
PVD工艺技术具有很多优点，首先是涂层的均匀性。由于蒸气沉积过程是在真空环境下进行的，所以涂层能够均匀地分布在工件表面，保证了涂层的均一性。其次，PVD工艺技术能够提高工件的硬度和耐磨性。PVD涂层具有很高的硬度和耐磨性，可以延长工件的使用寿命。此外，PVD工艺技术还可以改善工件的摩擦系数，减少摩擦损失。
PVD工艺技术适用于各种材料的表面处理，包括金属、陶瓷、塑料等。常见的PVD涂层有金属涂层（如铬、锌、铝等）、合金涂层（如钛合金、铬钴合金等）和陶瓷涂层（如氮化硅、氧化锆等）。通过选择不同的材料组合和工艺参数，可以得到不同性能的涂层，以满足不同工件的需求。
PVD工艺技术在多个领域有广泛应用。在机械制造行业中，PVD涂层可以用于刀具、模具等工件的表面处理，提高其磨损、腐蚀和疲劳等性能。在电子行业中，PVD涂层可以用于半导体器件、光学器件和显示屏等的制造，提高其导电性、光学性能和耐用性。在汽车行业中，PVD涂层可以用于汽车零部件的制造，提高其耐腐蚀和抗磨损性能。PVD工艺技术还可以用于装饰行业，制作高档钟表、首饰和工艺品等。
PVD工艺技术虽然有很多优点，但也存在一些挑战。首先是设备成本高昂。PVD涂层设备的设备投资和运营成本都较高，对于一些中小型企业来说可能难以承担。其次是工艺技术还需要进一步改进。虽然PVD工艺技术已经非常成熟，但仍然存在一些技术难题需要解决，如提高涂层的附着力、提高涂层的均匀性等。
总之，PVD工艺技术是一种先进的表面涂层技术，具有涂层均匀、硬度高和应用范围广等优点。随着技术的不断改进和设备成本的不断降低，PVD工艺技术将在更多的领域得到应用，为工业制造带来更多的创新和发展。
pvd涂层
PVD硬度
高端产品装饰涂层必须具有高硬度。但一般来说，这只是对PVD装饰涂层的一种观念上的要求，因为对于绝大多数由Hauzer设备生产的PVD装饰涂层而言，高硬度是其内在性质。然而，拥有高硬度的PVD涂层只是解决问题的第一步，因为不仅需要考虑PVD涂层的硬度，而且必须考虑制成品的整体硬度。PVD涂层非常薄，一般只有0.3～0.5微米。这就意味着对于任何较大的载荷，产品的硬度是由PVD涂层基体的硬度决定的。不锈钢、铝和有铜-镍-铬镀层的塑料（如ABS）是典型的基体材料，但它们通常并不具有由这些材料制成的高端产品所要求的合适硬度，而这种硬度又是产品的表面耐磨性所必需的，因此需要在基体与PVD涂层之间形成一层厚而硬的中间层。由于涂层会随着厚度的增大而变得粗糙，从而使涂层表面丧失光亮，因此加厚PVD涂层并不是一个好的选择——它只会使表面变得粗糙难看！这就提出了一个附加要求：厚而硬的中间层应具有非常低的粗糙度。这样才能使沉积在中间层上面的PVD装饰涂层保持高光亮表面。理论上，对于这些中间层可以有多种选择。下面介绍一些公司已经开发成功或正在开发的中间层。
