断路器知识
低压断路器的基本知识发布日期：[2014-02-26] 浏览：6470第一节概述一、低压断路器的定义、分类及执行的标准(一)定义低压断路器是一种使用于低压电网〔交流(50Hz或 60Hz额定电压在120及以下，直流额定电压在1200v及以下的电路〕的配电电器。
按其用途，低压断路器被定义为:能够接通、承载及分断正常电路条件的电流，也能在规定的非正常条件下(如过载、短路、欠电压以及发生单相接地故障时)接通、承载一定时间和分断电流的开关电器。
过去也称之为自动开关、空气开关和空气断路器(空开、空断)等。
(二)低压断路器的分类低压断路器按其结构、功能和用途可分为:万能式 (也称框架式)、塑料外壳式、以及灭磁式、爆炸式，真空和选相闭合式等等。
后面的四种属于特殊场合使用，就不予论述。
万能式、塑料外壳(模具压塑外壳)式两种主要的断路器，按它们的使用类别，国际电工委员会的IEc标准和我国相应标准又再分成A类和B 类两个类型。
A类:是指在短路情况下，断路器无明确指明用作串联在负载侧的另一短路保护装置的选择性保护，即在短路情况卜，选择性无人为的短延时，因而对此种断路器无额定短时耐受电流的要求，属于A类的断路器;在除短路情况外，如可作选择性保护、也可设置短延时，但其短时耐受电流可比标准规定值(12In或5kA ,以及In> 250OA时的30kA小。
大量的塑壳式断路器、小型断路器和一部分小电流规格的万能式断路器属于A类，它的明显特征是:保护性能仅有过载长延时、短路瞬时的二段保护。
B类:是指在短路情况下，断路器明确作串联在负载侧的另，一短路保护装置的选择性保护，即在短路情况下，选择性保护有人为短延时(可调节)，这一类断路器要求有额定短时耐受电流，绝大多数的万能式都属于B类。
目前采用智能型控制器(脱扣器)的塑壳式也属于B类，它的明显特征是:保护特性具有过载长延时、短路瞬动、又有短路短延时的三段保护，他们最适宜作选择性保护。
如果再细分、即按保护的对象来分，基本上可分为四种型式:①配电保护型;②电动机保护型;③家用或类似场所用保护型(以前称为导线保护型，现称为小型或称微型断路器的就属于此类);④剩余电流(漏电)保护型。
表1-1显示按细分的四类断路器的保护特性及其主要用途。
(三)标准不同类型的断路器，其性能应符合如下标准:(l)配电型。
断路器应符合GB 14048.2《低压开关设备和控制设备，低压断路器》(等效采用IEC 947-2同名标准);(2)电动机保护型。
应符合GB 14048.2和GB 14048.4 (低压开关设备和控制设备、低压机电式接触器和电动机起动器》(等效采用IEC 947-4同名标准);(3)家用和类似场所保护型。
应符合GB 10963(家用和类似家用场所过电流保护断路器》(等效采用IEC898同名标准);(4)剩余电流保护型。
应符合GB 6829《剩余电流动作断路器的一般要求》和GB 16916.1《家用或类似用途不带过电流保护的剩余电流动作断路器的一般要求》(等效采用IEC1008)、GB 16917 . 1《家用或类似用途带过电流保护的剩余电流动作断路器的一般要求》(等效采用IEC1009。
二、低压断路器的主要技术性能指标1甲短路电流的通断能力〔短路的接通和分断能力)短路接通能力:是指断路器在线路发生短路时瞬间的接触，断路器能承受而不引起机械‘电动力)，电气(∫i²dt: 引起的热)，可能造成的机械破损和绝缘热老化的电流值，它是以短路电流的峰值来表示的。
短路分断能力:是指断路器能够分断的线路预期最大短路电流的大小(以周期分量的有效值表示)。
接通和分断电流的关系，如表1--2所示。
2，极限短路分断能力与运行短路分断能力短路分断能力分极限和运行两种:极限短路分断能力Icu—按规定的试验程序所规定的条件，不包括断路器继续承载其额定电流能力的分断能力。
它的试验程序是O一t-CO。
O表示分断;t表示休息时间，一般为3min(分钟);CO表示接通后立即分断。
运行短路分断能力Ics—按规定的试验程序所规定的条件，包括断路器继续承载其额定电流能力的分断能力。
它的试验程序是:O- t -CO- t -CO由于运行短路分断能力试验后，要继续承载额定电流，试后的验证还必须进行温升试验和5%的电气寿命试验，它比极限分断的试验要求更严酷。
因此，IEC标准规定:人，可以是25%、50%、75%、100%的Icu，其中B类(有三段保护性能的断路器)的Ics,最少是50% Icu }无25%Icu这一最低档的指标。
3 限流能力(限流系数)限流能力表示:①开断的最大通过电流峰值(kA)与预期的短路电流的周期分量有效值(kA)之比;②以最大通过的(i²t(x 10²A²s) As即安培平方一乘秒)与预期短路电流的周期分量有效值(kA)之比(也称断路器的产i²t 特性)，①可做成曲线，纵坐标为最大通过的电流峰值，横坐标为预期短路电流的有效值。
它表示由于断路器采用限流技术，在发生颊路时，实际分断(通过)的电流峰值与发生的预期颊路电流有效值之比，限流系数为E,E值越小越好，对于限流式断路器，一般要求E ≤0.54.短路耐受电流Icw。
短时耐受电流是指:在规定的使用和性能条件下，电路或在闭合位置上的断路器在指定的短时间内所能承受的电流。
它是考核在此指定的短时间内，断路器是否会脱扣(动作)，在此严酷条件下，断路器是否会因电动力和骤热m]’遭受破坏，额定短时耐受电流的最小值，IEC947一2和国标GB 14042.2规定，应不小于表1-3。
短时耐受电流只限于对B类断路器考核。
5.额定剩余动作电流I△n。
在规定的条件下，使剩余(漏电)电流保护器动作的剩余(漏电)电流，用有效值(r,m,s)表示，几。
I△n仅适用于剩余电流动作保护器(断路器)。
它具有0.006,0.01,0.03，0.1,0.3,0.5,1,3,10,20,30A等规格。
6.额定剩余不动作电流(I △no)在规定的条件下，剩余(漏电)电流保护器不动作的剩余(漏电)电流。
几。
I no的值通常是I △n的一半，即I △no=½I △n。
8。
单相负载时不动作过电流的极限值单相负载不动作过电流的极限位是指:在没有剩余电流的情况下，能够流过剩余电流保护装置(不论极数多少)而不导致其动作的最大单相过电流值。
此一技术性能指标，仅适用于剩余电流动作断路器。
9.剩余短路接通和分断能力乘余短路接通和分断能力是指:在规定的使用条件和性能条件下，能够接通，在分断时间内，能承受和分断的预期剩余(漏电)电流值，而不导致剩余电流保护装置失去保护性能。
此技术性能指标仅适用于剩余电流动作断路器。
10，保护特性断路器的保护特性包括:过载长延时、短路短延时、短路瞬动的三段保护，欠电压保护和单相电弧性接地(对地泄漏电流)，以及单相金属性短路、三相不平衡电流和发电机的逆功率等的保护，常见的是三段保护。
过载长延时保护:较多的是采用双金属元件，而纯电磁式(油杯式脱扣器)是带油阻尼的电磁铁系统〔机构)，智能型脱扣器采用空心互感器、MPU(小型微处理器)、键盘和编码器、驱动器及磁通变换器等来实现长延时反时限的保护。
短路短延时保护:较早时期是采用钟表延时，现在有电子脱扣器短延时和韧能脱扣器短延时等。
短路瞬动:采用电磁铁机构，电子脱扣器、智能脱扣器等。
欠电压保护:采用欠电压脱扣器，可确保在工作电压下降至70%一35%额定电压时动作(切断故障电路)。
欠电压脱扣器有瞬时动作，也可带延时。
如果动作电压在35%- 10%额定电压时，就称为失压保护，失压保护是欠电压保护的一种形式。
对地泄漏电流(剩余电流)保护:即漏电保护。
单相金属性接地:指相线与中性线或PEN线的短路。
三相不平衡电流是指反映到中性线的零序电流超过规定值的保护，它们均可由断路器的单相接地故障保护装置来保护。
逆功率(又称逆向);它是保护发电机不致于因输出功率为零，造成发电机从输出功率变成输人功率(电力)而引起的严重后果。
因此，它是通过逆功率继电器检出和动作，使保护发电机的万能式断路器跳闸的。
11.温升温升一是指断路器在通以额定工作电流(约定发热电流) 一定时间后，各零部件(如作外部连接的接线端子、人力操作部件，可触及但不是手握的部件等)和线圈(如果有的话)的温度与周围空气温度之差值。
极限温升是指在额定工作制下，断路器零部件的极限允许温度与发热试验规定的周围最高温度的差。
允许的极限温升(也称温升极限)，在断路器的标准中作了规定。
按新的国家标准GB 14048.2.，已取消新的断路器必须测试温升的规定，温升试验是在断路器经，过寿命试验，短路分断试验后的一个验证试验—验证温升。
12 寿命断路器的寿命是以完成闭合、断开操作的次数来表示的〔试验时，规定了操作的频率，即每小时的闭合一断开(机械寿命)和接通一分断(电气寿命)的次数〕。
寿命分机械寿命和电气寿命两种。
机械寿命又称无载寿命。
电气寿命又称有载寿命。
有载寿命规定了施加的工作电压、_上作电流和线路的功率因数(功率因数通常是cosφ= 0.8，它与线路的正常情况贴合)。
寿命应按标准规定考核。
第三节断路器各种参数的确定和考虑一、断路器的额定绝缘电压额定绝缘电压是在规定的条件下，用来度量断路器及其部件在不同电位部分的绝缘强度、电气间隙和爬电距离的标称电压值。
绝缘电压确定后，就应考虑断路器的绝缘结构，如:电气间隙、爬电距离以及介质试验(耐压)的值，通常它的最小值应等于断路器的最大额定工作电压。
在断路器的定型试验、出厂试验时，它不作为一个项目进行验证、考核。
二、断路器的电气间隙和爬电距离的设计在讨论断路器的电气间隙和爬电距离之前，必须首先了解系统的绝缘配合对断路器的要求。
断路器用于电源系统的条件应是:( 1)断路器的额定绝缘电压，应高于或等于电源系统的额定电压;(2)断路器的额定冲击电压，应高于或等于电源系统的额定冲击耐受电压;(3)断路器产生的瞬态过电压，应低于或等于电源系统的额定冲击耐受电压。
十是就涉及额定冲击耐受电压如何确定的原则:首先要考虑的参数是由电源系统电压确定的相对地电压 (交流有效值或直流)和断路器的安装类别，并由此来确定它的额定冲击耐受电压。
安装类别义称过电压类别，分四种，即:I信号水平级;II负载水平级;III配电水平级;IV 电源水平级。
一般的断路器安装类别是III级，其控制电路电器为II级，但作电源进线处变压器出线处的主开关为IV级。
而空气中的最小电气问隙是由额定冲击耐受电压的大小与断路器安装处的朽染等级(断路器的污染等级1般为3级、控制电路电器为2级)来决定的。
冲击电压越大，污染等级越高，电气间隙就要求越大。
(完整版)微型断路器(MCB)知识培训
微型断路器（MCB）知识培训
微型断路器(以下简称MCB)是建筑电气终端配电装置中使用最广泛的 一种终端保护电器。 用于125A以下的单相、三相的短路、过载、过压等保护，包括单极 1P，二极2P、三极3P、四极4P等四种。
基础知识
结构
外观
GE微型断路器产品线
RED LINE
DMS
1P、1P+N、DPN、2P的区别
• 那么就需要选择4平方的电线作为电路电线。
• 照明线路负载低于1500W 的选择1.5平方的就完全足够，也可以放大 采用2.5平方的。
• 空调和热水器最好单走，因为空调的启动时的瞬间电流可能会达到正 常电流的2-3倍，而其他精密电器和空调走一路的话，可能会因为瞬 间电流过大损伤电器。
• 热水器长时间加热，负载的电线散热是比较大的，如果和其他用电器 在一起使用，聚集大量的热量可能会引起火灾。
微型断路器脱扣特性：（举例，C型脱扣曲线）
• 1、通过额定电流时，理论上可以连续长时间不脱扣（除非散热不良 使温度升高）；
• 2、通过2倍额定电流时，超出2秒后才会脱扣； • 3、通过5倍额定电流时，超出0.05秒后才会脱扣； • 4、通过超出10倍额定电流时，会在0.02秒之内脱扣。
如何计算线路负载电流
1、2、3P的选用
• 1P 、2P单相设备，照明可以采用1P，插座要2P；3P用在三相设备上，还 有就是三相电进户的地方
空气断路器参数整定的相关知识
空⽓断路器参数整定的相关知识ABB空⽓断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义ABB空⽓断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？?框架电流Iu：⼜称为额定不间断电流。
指在规定条件下，电器在长期⼯作制下，各部件的温升不超过规定极限值时所承受的电流值。
?额定⼯作电流Ie：指在规定条件下，能保证电器正常⼯作的电流值。
它和额定电压、电⽹频率、额定⼯作制、使⽤类别、触头寿命及防护等级等因素有关。
有时被标识为In。
?额定电流整定值Ir：这是使⽤者通过断路器的脱扣器⾃⾏整定的⼀个电流值，断路器根据使⽤者整定的Ir对电路进⾏过载、短路保护。
?⽐如ABB的塑壳断路器S5N400R320 PR112/LI FF 3P , Iu=400A Ie=320A, Ir=( 0.4 –1)Ie 可调极限短路分断能⼒Icu、额定运⾏短路能⼒Ics、短时耐受电流Icw的含义·极限短路分断能⼒Icu:断路器在承受此短路电流时必须可靠的分断短路故障，但不要求断路器未经过维修或更换零件的条件下能继续使⽤。
·额定运⾏短路能⼒Ics 断路器在承受此短路电流时必须可靠的分断短路故障，但要求断路器在未经过维修或更换零件的条件下能继续再次使⽤。
Ics必定⼩于或等于Icu，⼀般⽤Ics = xx % Icu 表⽰。
·额定短时耐受电流Icw:要求断路器在⼀定时间内承受⼀定的短路电流，不损坏并且仍能可靠的执⾏其功能。
短时耐受电流必须给出两个值，⼀个是时间，⼀个电流。
⽐如1S 、45KA，表⽰1S内可以承受的电流45KA。
施耐德断路器Ir、Tr、Ii、Isd、Tsd参数含义Ir-过载长延时脱扣电流整定值Tr-过载长延时脱扣时间整定值Ii-短路瞬时脱扣电流整定值 Isd-短路短延时脱扣电流整定值Tsd-短路短延时脱扣时间整定值过载长延时，短路短延时，短路瞬时脱扣电流整定值1.断路器的整定电流Ir：脱扣器整定到动作的电流值。

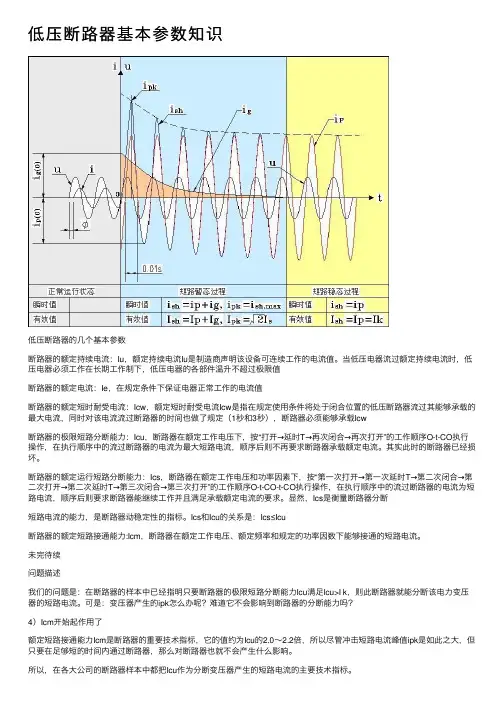

低压断路器基本参数知识
低压断路器基本参数知识低压断路器的⼏个基本参数断路器的额定持续电流：Iu，额定持续电流Iu是制造商声明该设备可连续⼯作的电流值。
当低压电器流过额定持续电流时，低压电器必须⼯作在长期⼯作制下，低压电器的各部件温升不超过极限值断路器的额定电流：Ie，在规定条件下保证电器正常⼯作的电流值断路器的额定短时耐受电流：Icw，额定短时耐受电流Icw是指在规定使⽤条件将处于闭合位置的低压断路器流过其能够承载的最⼤电流，同时对该电流流过断路器的时间也做了规定（1秒和3秒），断路器必须能够承载Icw断路器的极限短路分断能⼒：Icu，断路器在额定⼯作电压下，按“打开→延时T→再次闭合→再次打开”的⼯作顺序O-t-CO执⾏操作，在执⾏顺序中的流过断路器的电流为最⼤短路电流，顺序后则不再要求断路器承载额定电流。
其实此时的断路器已经损坏。
断路器的额定运⾏短路分断能⼒：Ics，断路器在额定⼯作电压和功率因素下，按“第⼀次打开→第⼀次延时T→第⼆次闭合→第⼆次打开→第⼆次延时T→第三次闭合→第三次打开”的⼯作顺序O-t-CO-t-CO执⾏操作，在执⾏顺序中的流过断路器的电流为短路电流，顺序后则要求断路器能继续⼯作并且满⾜承载额定电流的要求。
显然，Ics是衡量断路器分断短路电流的能⼒，是断路器动稳定性的指标。
Ics和Icu的关系是：Ics≤Icu断路器的额定短路接通能⼒:Icm，断路器在额定⼯作电压、额定频率和规定的功率因数下能够接通的短路电流。
未完待续问题描述我们的问题是：在断路器的样本中已经指明只要断路器的极限短路分断能⼒Icu满⾜Icu>I k，则此断路器就能分断该电⼒变压器的短路电流。
可是：变压器产⽣的ipk怎么办呢？难道它不会影响到断路器的分断能⼒吗？4）Icm开始起作⽤了额定短路接通能⼒Icm是断路器的重要技术指标，它的值约为Icu的2.0～2.2倍，所以尽管冲击短路电流峰值ipk是如此之⼤，但只要在⾜够短的时间内通过断路器，那么对断路器也就不会产⽣什么影响。
断路器基础知识
10
电器的动稳定性是指电器承受短路(冲击) 电流的电动力作用而不致损坏的能力。 （2） 热稳定性 电器的热稳定性是指电器承受规定时间 内短路电流产生的热效应而不致损坏的能力。
11
三、 配电线路与用电设备的保护 低压配电线路和用电设备发生各种故障时， 为避免线路、设备和人身造成损伤，要求保 护电器应起保护作用，及时切除故障电路。 保护性能的要求主要有： ● 过电流保护 ● 欠压与失压保护 ● 断相保护 ● 漏电保护 在低压配电系统中应用的保护电器有：
26
触电回路见图a)，电动机因绝缘损坏而 使一相碰壳，人触及电机外壳时，触电电 流经大地和线路的对地分布电容构成回路。
27
（2） 电源变压器低压侧中性点接地 触电回路见图b)，人触及带电的电动机 外壳时，由于电网中性点接地阻抗很小， 所以触电电压几乎等于电源的相电压。 为保证安全用电，当线路发生漏电或触 电事故时，要求保护电器动作，这种保护 就称为漏电保护。
9
溅，加速了触头的电磨损。在此情况下， 触头再重新闭合时，可能导致触头熔焊， 甚至会造成严重事故。因此，要求电器必 须有足够的接通能力，以保证电器能可靠 地接通电路。 2、电器的动热稳定性 从线路发生短路故障到相应的自动配电 电器切断线路，非自动配电电器要受到短 路电流的作用，所以对这些电器提出了动 稳定性和热稳定性的要求。 （1） 动稳定性
直流
3
3、用途 • 低压电器品种繁多，用途也极其广泛，无论是 工矿企业、农林牧副渔和交通运输业，还是国防军 事设施方面都需要应用各种低压电器。举例来说， 一个年产30万吨合成氨的工厂，所使用的低压电器 就有数百个品种规格，数千件产品，而一套 1700mm连轮机的电气设备中则需要成千个品种 规格，几万件到十几万件低压电器元件。由此可见， 低压电器确是量大面广的产品。
断路器操作机构及二次回路基础知识介绍
2.3 二次回路原理图
合开闸关回二路次回路要通过继电器远方及其常开常闭触点的就组地合来实现分合闸（正手电 动、电动，就地、远方）、控制回路（油压低闭锁、漏氮闭锁、气压低闭
锁）、三合相闸到不位一致延时分闸、防跳、电动机和油泵控制以及各种信号回路。
S1LA（31/32,41/42）开断 S1LA（157/158） 闭合
Pages: 24
1.1 操作机构的基本知识
1. 操作机构的功能
断路器的操作机构是独立于断路器本体以外的机械操动装置，通 过它可以进行断路器的分合闸操作，其组成逻辑框图如下：
能源
操动 机构
传动 机构
提升 装置
触头
分合 命令
分合 指示
分合 指示
缓冲 装置
2. 操作机构的基本要求
（1） 具有足够的功率，保证所需的分合闸速度； （2） 能够维持断路器在合闸位置，不产生误分闸； （3） 具有自由脱扣、防跳、防慢分、自动复位、闭锁等功能； （4）控制回路可靠，保证分合动作准确连续；
6 / 24
1.2 液压操作机构的组成
储能模块包括储能机构与动力机构。 ➢ 储能机构：储能活塞、储能介质（氮气筒、碟簧）；压力平衡原理 ➢ 动力机构：电动机、油泵等；将低压油变为高压油，电能变为机械能
7 / 24
1.2 液压操作机构的组成
控制模块主要由2个分闸电磁阀、1个合闸电磁阀及换向阀组成； 主要功能：接受分合闸命令使阀门开闭，改变油回路，达到分合闸目的。
合闸命令仍然存在
就地远方 转换开关
行程开关
防跳继电器线圈K7得电 K7触点7-9转到7-8
防跳继电器线圈自保持
合闸中间继电器
防跳试验： 转换开关选择就地、按下合闸按钮（不松手） 按下分闸按钮——跳闸不再合闸
高压断路器基本知识
大的一种设备，使用电压等级为6kV～1000kV。目
前使用较为普遍的是SF6断路器和真空断路器。
概 述
1 高压断路器的额定特性：
1)额定电压；（10kV-1100kV)
2)额定绝缘水平；
3)额定频率；(50Hz)
4)额定电流；(630A-6300A) 5)额定短时耐受电流（热稳定电流,数值与额定短路开断电流 相同）； 6)额定峰值耐受电流；（一般为2.5倍的短路电流值);
2）主回路电阻测量 3）短时耐受电流和峰值耐受电流试验 4）密封试验 5）EMC试验（电磁兼容性试验） 6）常温下机械操作试验 7）短路电流关合和开断试验 8）容性电流开合试验（线路、电缆） 9）温升试验 10）无线电干扰试验 11)SF6气体微量水份测试 以上为强制的型式试验项目，此外还有适用时的试验项目，详 见标准。
2）使用寿命长
满容量开断一般为20次。
3）开断性能好
开断大电流、容性和感性负载、近区故障特性好。
气体绝缘金属封闭开关设备
3 气体绝缘金属封闭开关设备（GIS）
GIS是将断路器、隔离开关、电压互感器、电流互
感器、避雷器、母线等设备封闭在金属容器中，
并充以绝缘气体组成的一种组合电器。
气体绝缘金属封闭开关设备
；
概 述
1 高压断路器的额定特性：
7)额定短路持续时间（1-4s）
8)额定短路开断电流（31.5-63kA） 9)额定短路关合电流（一般为2.5倍的短路电流值） 10)额定操作顺序（0-180s-CO-0.3s-CO,CO-15s-CO) 11)额定时间参量（时间特性）
此外对有特殊要求：
近区开断电流，线路充电开断电流，电缆开断电流，失步开断与关合电 流，电容器组开断电流。
塑壳式断路器产品知识
[ **M1-225L/2300,3300,3N300,4300;**M1-
1I2cu5:M5/03k3A0；0、）3N3；00极、数43:020P;、M3型P、：3PI+cNs(:33个5k保A，护极，整理ppt 2型2:5ILcTs/3:33050k;A*,*IMc1u:-5202k5AM;/3极30数0,:32NP3,030P,,433P0+0N;(3个15保护
（3902）、（T）
二、新品塑壳断路器介绍 产品图示：
DZ15LE- DZ15LE40/2901 40/3901
DZ15LE40/3N901
Ui:660V； Ue: AC220V(2P),380V(3P、3P+N)； In:6A,10A,16A,20A,25A,32A,40A； 过电流脱扣器类型:液压电磁式； Ics:3kA，Icu:3kA； I△n:30mA/AC型；动作时间:≤0.1s；
Ics:25kA;Icu:50kA; IΔn:0.1A/0.3A/0.5A; AC型;I△m:12.5kA;
型; I△m:12.5kA;
3P+N(3个保护极,N极不可开闭)
3P+N(3个保护极,N极不可开闭)
**M1LE-250M/3300、**M1LE-250M/4300A、
（**M1LE-125M/4300A、**M1LE-125M/4300B; 3P,3P+N整理ppt **M1LE-250M/4300B； 3P,3P+N(3个保护极16,N极
N极常通)、4P(3个保护极，N极可开闭) ]
极,N极不可开闭),4P(3个保护极,N极可开闭) ]
二、新品塑壳断路器介绍 产品图示：
**M1LE-250/4300
塑壳式断路器产品知识
断路器与漏电断路器的安装注意事项
断路器与漏电断路器的故障分析
常见故障及解决方法
塑壳断路器与小型断路器的区别
3
一、低压断路器介绍 概念
发电 变电 输电 变电 配电 用电
强电的作用是处理能源电力;作为动力源;弱电的作用是处理信息;即信 息的传送和控制
10kV及其以下的电压线路称为配电线路;在电力系统中;36V以下的电压 称为安全电压;1000V以下的电压称为低压;1000V以上的电压称为高 压&
二、新品塑壳断路器介绍
断路器的主要组成部分
n外壳 n灭弧系统 n触头系统导电系统 n操作机构 n脱扣系统
20
二、新品塑壳断路器介绍 断路器结构图
基座 主电路接线端子 灭弧室
绝缘盖 静触头底部 动触头 操作手柄 操作机构 紧急脱扣按钮 脱扣器 21
21
二、新品塑壳断路器介绍 断路器标牌
产品型号
额定电流
9
一、低压断路器介绍
低压断路器的电气特性
• 电压：额定工作电压 Ue；；额定绝缘电压Ui;额定冲击耐压Uimp • 电流：断路器壳架电流Inm；脱扣器额定电流电流互感器额定电流
In；脱扣电流 热脱扣 Ir;磁脱扣 Im;电子脱扣器整定值调整； • 额定频率：50Hz • 寿命：机械寿命；电气寿命 • 动作时间:延时时间；检测时间；分断时间；动作完成时间 • 重要技术参数： • 额定极限短路分断能力有效值Icu： Test=O-CO • 额定运行短路分断能力有效值Ics：Test=O-CO-CO • 额定短时耐受电流 Icw :在制造厂规定的试验条件下对断路器确定
**M1LE-125M/4300A、**M1LE-125M/4300B; 3P;3P+N 3个保护极;N极不可开闭;4P3个保护极;N极可开闭
【专业知识】低压断路器的组成是什么
【专业知识】低压断路器的组成是什么1）触头系统和灭弧装置。
触头系统是低压断路器的执行机构，主触头用于实现主电路的接通和断开，其配套的辅助触头用于控制电路中的联锁控制。
灭弧装置用于主触头的熄弧。
2）操作机构和自由脱扣机构。
操作机构和自由脱扣机构是低压断路器的机械传动部分，主要实现低压断路器主触头和辅助触头的接通和断开，其操作形式有手柄操作、杠杆操作、电磁铁操作和电动机操作。
低压断路器的自动脱扣由短路、过载、欠压等三种保护装置实现，当电路传来故障信号时，相应的脱扣装置动作，最终顶主杠杆上移，主杠杆驱动自由脱扣机构而使其挂勾摘除，主触头靠反力弹簧的作用实现分断，电路得到了保护。
3）电磁脱扣器。
电磁脱扣器是由开口铁心和励磁线圈组成。
4）过载脱扣器。
过载脱扣器由发热元件和双金属片组成。
主触头闭合后，工作电流流过加热元件，当电路正常工作时（工作电流不大于过载整定的电流值），双金属片虽发生变形。
但不足以推动主杠杆。
电路发生过载故障时，发热元件产生的热量增加致使双金属片发生较大的变形并推动主杠杆上移，主杠杆驱动自由脱扣机构使低压断路器分断。
过载时，发热元件和双金属片的动作受惯性的影响而不能瞬间动作，其动作时间和当前电流值成反时限特性。
5）欠压脱扣器。
欠压脱扣器是由开口铁心和励磁线圈组成。
当有外电压时（电压应来自于主触头的上口），欠压脱扣器的励磁线圈有电流流过，衔铁吸合且不影响低压断路器的正常分断，外电压失压或电压偏低时，衔铁释放并推动主杠杆上移，主杠杆驱动自由脱扣机构使低压断路器分断，此时低压断路器不能接通。
结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。
事实表明，习惯左右了成败，习惯改变人的一生。
在现实生活中，大多数的人，对学习很难做到学而不厌，学习不是一朝一夕的事，需要坚持。
希望大家坚持到底，现在需要沉淀下来，相信将来会有更多更大的发展前景。
直流断路器基础知识
直流断路器是什么？直流断路器和有载调压都是指的变压器分接开关调压方式,区别在于无励磁调压开关不具备带负载转换档位的能力,因为这种分接开关在转换档位过程中,有短时断开过程,断开负荷电流会造成触头间拉弧烧坏分接开关或短路，故调档时必须使变压器停电。
因此一般用于对电压要求不是很严格而不需要经常调档的变压器。
而有载分接开关则可带负荷切换档位，因为有载分接开关在调档过程中，不存在短时断开过程，经过一个过渡电阻过渡，从一个档转换至另一个档位，从而也就不存在负荷电流断开的拉弧过程。
一般用于对电压要求严格需经常调档的变压器。
直流断路器的分类直流断路器主要包括中性母线断路器(NBS)、中性母线接地断路器(NBGS)、金属回路转换断路器(MRTB)、大地回路转换断路器(ERTB)。
直流断路器技术参数额定电压(Ue) 1600V最大工作电压1800V额定极限分断能力75KA(T=15ms)固有工作时间6ms电寿命400 200辅助触头数量5NC+5ND外形尺寸500、400、100、50操作电压DC220、110、50V; AC220V额定电流(In) 2500A/4000A额定绝缘电压4000V分断过电压(1.5～2.0)Ue电流整定范围(1.25～2.7)KA;(2～5)KA (2～8)KA;(4～10)KA/(2～5)KA;(4～10)KA (2～8)KA;(4～15)KA机械寿命20000辅助触头容量AC220V 10A; DC110V 1A安装尺寸4－Φ11,320*160(mm)重量86kg 98kg直流断路器工作条件1、安装地点海拔高度不超过2000m；2、周围空气温度不高于+40℃不低于-5℃；且24小时平均值不超过+35℃（特殊订货除外）3、安装地点的空气相对湿度．最高温度+40℃时不超过50[%],在较低的温度下可以允许有较高的相对湿度，例如2O℃时达90[%]。
对由干温度变化偶尔产生的凝露应采取特殊的措施。
