高温涂料的生产配方大全
高温涂料的生产配方大全 二硫化钼基耐高温润滑涂料 本发明公开了一种二硫化钼基耐高温润滑涂料。涂料选用酚醛环氧树脂和有机硅树脂为胶粘剂、丁腈橡胶为增韧剂，二硫化钼为润滑剂，稀土化合物为二硫化钼的氧化抑制剂，金属氧化物为耐高温填料，再加入混合溶剂等组成二硫化钼基防腐润滑涂料。涂层在中高温度环境条件下不仅具有良好的耐磨、承载和润滑性能，而且具有良好的耐油、耐腐蚀、耐气蚀性能，可起到表面防护、减少接触和气蚀磨损、降低摩擦系数，延长部件使用寿命的作用。本发明的涂料可以在航空发动机核心机空气导管组件和中央传动机匣主轴前锁紧座组件上使用，它可以满足航空发动机空气导管组件等重要部件苛刻工况条件下的使用要求。 无机高温耐磨涂料 本发明公开了一种无机高温耐磨涂料。它由胶粘剂、固体润滑剂、防粘剂、润湿剂、助剂、溶剂组成。胶粘剂是酸性磷酸铝，固体润滑剂为石墨，防粘剂为氮化钛、氮化硼、二硫化钨，润湿剂为吐温80，助剂为氧化铅，溶剂为水。本发明的无机高温耐磨涂料使用方便，直接擦涂于经清洗干净的金属表面，经过高温固化即成干膜润滑涂层。本发明的涂层适用于室温至500℃以下温度条件下的热加工模具、零件的防粘、润滑。 工件热处理用高温防氧化纳米涂料 本发明公开了一种工件热处理用高温防氧化纳米涂料，其特征是，将60-100纳米的氧化铝30％-50％、100-160纳米的氧化硅0-40％和由磷酸钠和水玻璃组成的粘结剂5％-10％及其溶剂18％-22％混合，即可制备成工件热处理用高温防氧化纳米涂料。本发明由于采用了纳米填料，这使得涂料更致密、保护效果更好；其所有组分(包括粘结剂)均无腐蚀性，从而可获得均匀的无氧化脱碳的金属表面。 耐高温防磨涂料 本发明涉及一种用于火力发电厂锅炉受热面的金属管壁上的耐高温防磨涂料。本发明由占总重量30％至40％甲料和占总重量60％至70％乙料组成。甲料为复合磷酸盐结合剂，由双氢磷酸铝、硅溶胶、钾水玻璃混合加热反应冷却后制得；乙料为混合粉料，由白刚玉细粉、白刚玉超微粉、棕刚玉细粉、棕刚玉超微粉、红柱石、硅线石、生粘土、硼砂、六偏磷酸钠混合均匀制成。本发明使用时在现场将甲料和乙料搅拌混合后，直接刷涂或喷涂在锅炉炉管金属管壁上，经常温养护及高温固化，即形成一层表面光滑、耐磨性能好的防磨涂料。能起到保护锅炉炉管免受高温高速烟气流的冲刷和腐蚀的作用，有效地延长了炉管的使用寿命。 一种耐高温触变型聚酰亚胺基防腐润滑涂料 本发明涉及一种耐高温、低表面能、高承载、防粘、耐候、防腐蚀的聚酰亚胺基触变型干膜润滑涂料，由耐高温粘结剂、固体润滑剂、防腐添加剂、触变剂和溶剂等组成，具体配方包括(重量百分含量)：聚酰亚胺树脂25-50、二硫化钼 5-13、石墨 3-10、氟化稀土 0.1-0.5、金属氧化物 1-5、亚硝酸盐 0.05-0.3、气相二氧化硅0.1-0.5、混合溶剂 65.75-20.7。本发明同现有技术相比，具有耐高低温、粘结性能、耐候性、耐磨性、耐溶剂性好，提高了润滑涂料的抗腐蚀能力，解决了涂覆在表面曲率大、形状复杂的零部件后容易产生的偏析或流挂堆积问题，适用于电器、车辆、机械、航空、航天等领域中承受高低温的摩擦润滑零部件。 能替代油漆的耐高温耐腐蚀涂料 本发明是一种能替代油漆的耐高温耐腐蚀涂料，其特征在于由固料和液料配制而成，固料由氧化铁黑或氧化钛，或氧化铁红，或氧化铁绿，或氧化铁黄６５—８０％，高铝粉４—１５％，氧化铁红２—７％，电除尘煤灰２—７％，碳酸钙２—７％组成，另加氟硅酸钠（占固料总重量的）２—４％；液料由中性水玻璃８０—９０％，水１０—２０％。本发明的涂料能防水浸，耐高温度，耐酸碱腐蚀，还具有吸收太阳辐射能达到保温的作用。使用寿命长，价格低，无毒无味，实施简单。 耐高温防腐涂料的制备及其涂敷工艺 本发明属于耐高温防腐涂料的制备及其涂敷工艺.聚醚砜涂层的特点是:1.在260℃以下可以长期使用,在耐50%苛性碱,浓稀盐酸等性能方面与传统的搪瓷涂层相近.2.便于烧结节省能量.3.耐冲击,韧性好,比搪瓷使用寿命长.4.易修补,局部一旦发生脱落可用本涂料自身修补.5.聚醚砜涂料与各种钢材、铁、铝、铜等各种金属制件粘结力强. 高温瓷化外墙涂料 本发明涉及一种适用于所有水泥建筑表面装饰的高级外墙涂料.该涂料具有玻璃陶瓷的外观效果和理化性能,且较玻璃和陶瓷马赛克生产工艺简单,耗能少,成本低(完成喷涂1平方米总费用为6～7元),也可以制成彩色的瓷化装饰和装潢材料,在艺术领域应用.组成(重量)为:硅酸盐原料＞80%,着色剂0.5-5%,密着剂5-19.5%,其制作方法是:将一定比例组成的原料放在喷涂喷枪中于1500-2800℃的高温条件下在水泥制品或水泥基层上喷涂而成. 常温固化磷酸盐耐高温涂料 种水溶性耐高温涂料，可在常温下固化。该涂料以无机高聚物为基料，配以耐高温颜料和助剂制成，不含有机溶剂，无刺激性气味，不会燃烧，不污染环境。在６５０—８３０℃条件下可长期使用，最高耐温１０００℃。 散状长效高温节能涂料 本发明为一种散状长效高温节能涂料，属于耐火材料技术领域和不定形耐火材料技术范畴，用于工业炉窑的节能。本发明由固体的铬铁矿、氟化钙（或碳酸钙）、磷酸的钠盐和水溶性偏硅酸钠细粉组成。该涂料能耐１７７０℃以上的高温，粘附力强，使用寿命长，热辐射系数大，节能效果好。各成分的重量百分比为：铬铁矿６５～８５％，氟化钙（或碳酸钙）１～８％，磷酸的钠盐５～１５％，水溶性偏硅酸钠５～１５％。 高温防火保温涂料 一种主要以形成无机膜为主的高温防火保温涂料，含有松香水、氧化铁红、硅酸钠溶剂、石墨、酚醛漆、石色颜料，由Ａ组分、Ｂ组分和Ｃ组分所构成。分配刷涂漆膜底层、中层和表层，按防火温度的高低和散热表面的温度，重复刷涂底层、中层和表层的次数，防火温度可达到２０００℃以上，散热表面温度可降低到９０％。用于墙体、木质家具、门窗、车船、金属的防火、防锈、防潮，炉体、管道的绝热保温。具有成本低、性能优异、组制施工简便、用途广的特点。 高温节能耐腐蚀陶瓷涂料 本发明公开了一种高温节能耐腐蚀陶瓷涂料的制备方法。它以ＺｒＯ2和ＺＣＳ固溶体为基料，用高温无机粘结剂Ａｌ（Ｈ2ＰＯ4）3、固化剂（高岭土），增黑剂（ＳｉＣ、Ｃ、Ｆｅ等）、分散剂（ＮａＨＰＯ4）和增韧剂（Ｃ24Ｈ38Ｏ4）等优选组合的配方，制成具高辐射率、耐高温腐蚀的陶瓷涂料，用于高温炉窑内可节约能耗达１０％以上，并能延长炉拱寿命０．５－１倍。 耐高温抗氧化涂料 本发明属于无机非金属涂料这一领域。本发明解决了以前用于石墨电极的耐高温抗氧化涂料气密性差、易脱落或成本高的问题。主要特征是以低成本的玻璃粉、含硼物质、金属氧化物等组成。该涂料可用于电炉炼钢、耐火材料的熔制等领域使用的石墨电极，及其他在高温下需要抗氧化保护层的领域。 一种耐高温防腐蚀涂料 本发明是一种耐高温、防腐蚀涂料的发明。该发明适用于航空发动机工作温度为６００℃，承受高温燃气流冲刷、耐水、盐雾、滑油和液压油作用的部件，还适用于船舶、舰艇及钻井平台等近海结构上，作为耐高温、高压气流冲刷及耐海水腐蚀的保护涂层。 耐高温复合绝缘涂料 一种耐高温复合绝缘涂料，是由耐高温树脂、耐高温固体填料和树脂改性材料组成，可采用喷、刷、浸的方式涂覆在金属制品的表面、经烧结形成耐高温绝缘层，可解决电加热和电热膜等在金属制品上的耐高温绝缘问题。 一种高温耐火涂料 本发明为一种新型高温耐火涂料，由三氧化二铝、三氧化二硼、三氧化二铁、二氧化锆、氧化钠、氧化钾、氧化硅以及ＰＡ－８０胶液组成。适用于加热炉，均热炉，锻造炉，玻璃熔炉，退火炉，搪瓷烧成炉，金属热处理炉等工业炉窑。具有耐高温（１５００—１８００℃），热效率高，热稳定性好，节能效果明显等优点，并可延长炉窑使用寿命。 防沾钢沾渣高温涂料 一种防沾钢粘渣高温涂料，是由Ａｌ２Ｏ３、Ｃｒ２Ｏ３、ＳｉＣ、石墨，此外含有粘合剂、磷酸铝溶液、石花菜、木质黄酸钠溶液配制而成。耐高温大于１８００℃，抗渣性好，耐熔渣浸蚀和钢水浸泡，具有不沾渣的性能。涂料气密性好，粘结力强，涂层坚实牢固，表面光滑均匀，涂刷一次可使用７～１０次以上不沾钢不沾渣。 防止钢锭和钢坯表面高温氧化涂料 本发明为防止特钢和普钢的钢锭、钢坯表面高温氧化的无机涂料，主要是由含ＳｉＯ２、Ａｌ２Ｏ３、ＣａＯ、Ｆｅ２Ｏ３、ＦｅＯ、ＴｉＯ２等成分的天然矿物及其加工物粉剂和含硅化物粘接剂混合制成。制备和实施工艺简单易行。涂料涂层耐高温防氧化效果显著而稳定，有效地保证特钢和普钢的钢锭与钢坯在烧钢时不生成氧化铁皮，减少了金属烧损，大幅度提高钢材表面质量和成材率。轧前易去除，对钢基体无任何化学反应和渗入，对钢材金相组织和性能无不良影响。本发明涂料无毒无害、无污染、不燃烧，使用安全，成本低，易于在生产中推广应用。 高温电热涂料 高温电热涂料是一种在通电后，使涂覆在物体表面的电热涂料涂层产生热量的材料，它主要由高温胶、石墨粉、二甲苯和其它辅料复合而成，其中高温胶占总比例的４０—５０％，石墨粉占总比例的３５—４５％，二甲苯及辅料占总比例的２５—５％。用该种涂料制成的电热膜，其产生的温度可达６００℃，并且在此高温下也不会产生龟裂现象，发热效率比电热丝提高２０—３０％，达到９３％以上，使用时无明火、无烟、无味、升温快、使用寿命长，是一种安全、节能、实用的新一代电热材料。 不烧结耐高温耐水导电辐射涂料 本发明是一种新型功能材料，广泛应用于红外辐射源中。目前，国内外耐高温耐水导电涂料一般均需经高温(600℃～800℃)烧结工艺而制成，同时为了降低烧结温度添加氧化铅(有毒)，另一类，采用高分子粘合剂，不经高温烧结的导电涂料可以耐水，但不耐高温，应用有局限性。我们研制的导电辐射涂料在配方和制备工艺上克服了上述的缺点，采用硅酸钠和石墨粉，以7∶1.4比例配合，再加适量的固化剂和添加剂，涂在绝缘基底上，经低温处理（100℃）8小时而制成的。添加剂的选择根据用途来决定，用来控制红外辐射的峰值波长。主要性能如下：耐高温＞600℃、耐水性好、击穿电压＞2000V、机械强度好、可控红外辐射的峰值波长和电阻、不含铅、电热转换效率高、电热性能稳定，在一定的电压下电流和表面温度恒定不变。 免预处理高温抗氧化涂料 一种免预处理高温抗氧化涂料，以无机氧化物，配以难溶填料及抗氧剂制成。用水为溶剂，常温下固化，对非深度氧化的钢材不需进行表面预处理，有良好导热性及热稳定性，工作温度为８００℃—１３００℃，最高耐温为１５００℃，能有效防止碳素钢、合金钢的氧化烧损及脱炭、粘钢等事故，提高加热炉及轧机作业率。且成本低廉，无有害侵蚀。 陶瓷中高温釉中彩一次烧成涂料 一种陶瓷中高温釉中彩一次烧成涂料，其特征在于是由水溶性树脂，光敏剂和水组成。可涂刷于陶瓷坯体
高温涂料组成
高温涂料组成高温涂料是一种特殊的涂料，具有较高的耐高温性能，广泛应用于航空、军工、汽车、电子等领域。
高温涂料的组成非常复杂，包括多种不同的成分，下面将从多个方面详细介绍高温涂料的组成。
一、树脂树脂是高温涂料中最重要的成分之一，它是涂料中形成膜层的基础。
树脂可以分为天然树脂和合成树脂两种。
在高温涂料中，合成树脂被广泛使用。
常见的合成树脂包括环氧树脂、酚醛树脂、聚酰亚胺树脂等。
这些合成树脂具有优异的耐化学性和耐热性能，在高温环境下能够保持稳定。
二、颜料颜料是高温涂料中另一个重要的组分。
它们为液体提供了色彩和遮盖力，并且能够帮助提供附着力和抗磨损性。
在选择颜色时需要考虑到其对光和热的稳定性。
常用的高温涂料颜料包括氧化铁、钛白粉、碳黑等。
三、填充物填充物是高温涂料中的另一个重要成分，它们能够增加涂层的厚度并提供更好的耐磨损性。
常见的填充物包括硅灰石、滑石粉、氧化铝等。
四、添加剂添加剂是高温涂料中不可或缺的成分，它们能够改善涂层的性能，增强其稳定性和耐久性。
常见的添加剂包括消泡剂、流平剂、干燥助剂等。
五、溶剂溶剂是高温涂料中必不可少的成分之一，它们能够使其他成分混合均匀，并且在施工过程中帮助液体蒸发和干燥。
常见的溶剂包括甲醇、乙醇、醋酸丁酯等。
六、其他除了以上几种主要成分外，高温涂料中还可能含有其他材料，如防腐剂、抗氧化剂等。
这些成分能够帮助提高涂层的性能和耐久性。
总之，高温涂料是一种复杂的化学体系，包括多种不同的成分。
这些成分在涂料中起着不同的作用，共同构成了一种具有优异耐高温性能的涂料。
在选择高温涂料时需要根据具体应用场景和要求选择合适的成分组合，以达到最佳效果。
无机耐高温涂层的制备
2、耐酸性和耐碱性：
在涂层上用滴管分别滴加6mol/L盐酸溶液， 40%的氢氧化钠溶液各2滴于不同地方，分别 在5min、5h后观察涂层有无失光，起泡，脱落 ，变黄等现象。
成膜原理
首先，液体钠水玻璃不同于一般的无机盐水溶液，它 具有一定聚合度硅酸的胶质溶液 一方面：在水溶液中水解成硅酸：
NaO2.mSiO2+(2m+1)H2O2
NaOH+mSi(OH)4
另一方面：当钠水玻璃涂料布于物体表面之后，会与空气 中的二氧化碳发生反应，也有硅酸生成：
NaO2.mSiO2+2mH2O+CO2
一、实验目的
1. 了解无机耐高温涂料的性能和应用。 2. 学习一种无机硅酸盐耐高温涂料的制备方法。 3．通过实验方案设计，提高分析问题和解决问题 的能力。
二、实验原理
本实验所制备的硅酸盐耐高温无机涂料是使用无机 物硅酸钠、二氧化硅、二氧化钛等耐酸耐碱性好的氧化 物，按一定比例混合均匀，涂于需要的底材上，在一定 温度下烘烤后，可形成致密、均匀、耐高温、抗氧化、 耐老化、耐酸耐碱性能较好的涂层。 它是以硅酸钠和二氧化钛为成膜物质，通过水分蒸 发和分子间硅氧键的结合所形成的无机高分子聚合物来 实现成膜，对光、热和放射性具有稳定性，同时二氧化 钛具有很好的着色力、遮盖力以及化学稳定性，故该涂 料有优良的耐热和耐老化性能以及良好的附着力。
三、仪器与试剂
仪器： 托盘天平 研钵(2只) 马弗炉 磁力搅拌器 烧杯（100mL）铁片 量筒（10mL） 玻璃棒 钢尺 小刀 胶头滴管 胶带 试剂： Na2SiO3.9H2O（A.R） SiO2 (A.R) TiO2 (C.R) 6mol/L的盐酸溶液 40% 的氢氧化钠溶液
耐高温涂料配方研究进展
耐高温涂料配方研究进展1无机耐高温涂料无机耐高温涂料的硬度高，耐热可达400～1000℃甚至更高，但漆膜较脆，未完全固化前耐水性不好，对基材表面处理要求严格。
常用的几类耐高温涂料的特性比较见表1。
表1常用的无机耐高温涂料特性1.1硅酸乙酯耐高温涂料以硅酸乙酯为基料，选择适当的颜、填料后得到的耐高温涂料，有良好的耐热性能和优异的防腐蚀性能。
（1）以聚硅酸乙酯为基料，加入氧化铬绿、石英粉、成膜助剂、表面活性剂（分散剂）等，可制成常温固化的耐热可达300℃的涂料。
（2）以聚硅酸乙酯和硅中间体共水解制备得到的基料，按质量比为固体树脂:铝粉=10:6的比例制成的涂料，其耐热在600℃为10小时，并且耐20次；500℃1小时/室温1小时的冷热循环，涂膜仍处于完好状态。
（3）以聚硅酸乙酯为基料加入低熔点玻璃料或珐琅玻璃以及耐热颜、填料可以制成耐400～600℃甚至800℃的高温涂料。
1.2磷酸盐耐高温涂料磷酸盐耐高温涂料通常由磷酸盐水溶液、固化剂（或反应性颜料）和耐热颜料（或金属铝粉）等组分所组成。
英国的“W”无机耐高温防腐蚀涂料就是这种类型的涂料。
我国也研制并生产类似的涂料。
该涂料的配方组成见表2。
表2典型的磷酸盐耐高温涂料配方按该配方配制的涂料涂装于除去油污的钢基材上，经250℃/1小时烘烤成膜，其耐热性为450℃下700小时涂膜无明显变化；耐冷热交替性为450℃/室温自来水循环15次涂膜无异常；最高耐温为600℃下4小时涂膜完好。
1.3硅溶胶耐高温涂料1.3.1改性硅溶胶耐高温涂料硅溶胶作为涂料基料时，其涂膜附着力和柔韧性往往不能满足涂料性能要求，需要进行改性或与有机成膜物质拼混使用。
后者用于常温用途的各种涂料效果较好。
制备耐高温涂料时，需要对硅溶胶进行改性，见表3。
表3一种耐高温涂料用硅溶胶的改性方法将硅溶胶置于反应器中，先加入氧化钾和氧化锂搅拌均匀，再在搅拌状态下，缓慢地加入氧化锌、氧化镁和氧化铝等。
隔热保温涂料(新)配方
隔热保温涂料（新）配方隔热保温涂料（1）注：多孔粉石英，属于一种火山灰沉积岩，该产品自然粒径细（0.5μm左右），颗粒分布均匀，比表面积大（8.3m2/g），外形结构近似球型无棱角状。
以电子显微镜图象看，其表面全是纳米级的介孔。
多孔粉石英表面含有一定数量的羟基（-OH）-硅醇。
作为极性官能团，用于油漆、涂料和粘合剂中有助于提高产品的附着力和粘结性。
另一方面，由于羟基的存在，更容易通过偶联剂表面处理，增加其交联、补强的作用，即增加产品的物理力学性能又提高了涂膜的拉伸强度和对集体的附着、粘结性。
制备方法将聚乙烯醇甲醛水溶液、耐高温胶黏剂同时投入蒸馏釜中搅拌均匀。
将石棉绒、硅酸铝同时投入烘干箱中进行加热烘干，温度控制在100～150℃。
将加热烘干的石棉绒、硅酸铝即时投入双向搅拌机中进行双向搅拌，而后再将聚乙烯醇缩甲醛水溶液、耐高温胶黏剂的混合液一次投入搅拌机中，先低速（250～400r/min）搅拌3min，再高速（1000～1300r/min）搅拌均匀为止。
最后将珍珠岩、海泡石、多孔粉石英、渗透剂T、玻璃微珠、漂珠依次分别加入搅拌机中搅拌均匀为止。
原料配比本品各组分原料配比可在下列范围内调整：珍珠岩20～37.5、石棉绒10.5～25、耐高温胶黏剂1～8.3、海泡石1～12.5、玻璃微珠1.25～4.2、硅酸铝10.5～18.75、多孔粉石英3.5～8.3、渗透剂T 2～8.3、漂珠4.2～10.5、聚乙烯醇缩甲醛水溶液3.5～4.5，其中耐高温胶黏剂可以选用市售的铁锚牌204胶黏剂即JF-1胶。
产品应用本品可涂覆于化工、冶金、建筑、石油等介质温度为-40～700℃任何形状、尺寸的设备用于保温；在使用时，先用适量的自来水浸泡1～2h，并搅拌均匀，用直涂法施工即可。
产品特性（1）生产工艺简单，操作方便，制作不受季节的限制，且不污染，成品率可达100%。
（2）导热系数小，保温隔热性能好，还可具有防水性能，因而用量明显减少，所需保温厚度为传统保温材料的1/3～1/5，涂层的减薄还易于探伤，可准确地发现保温层内设备故障的位置。

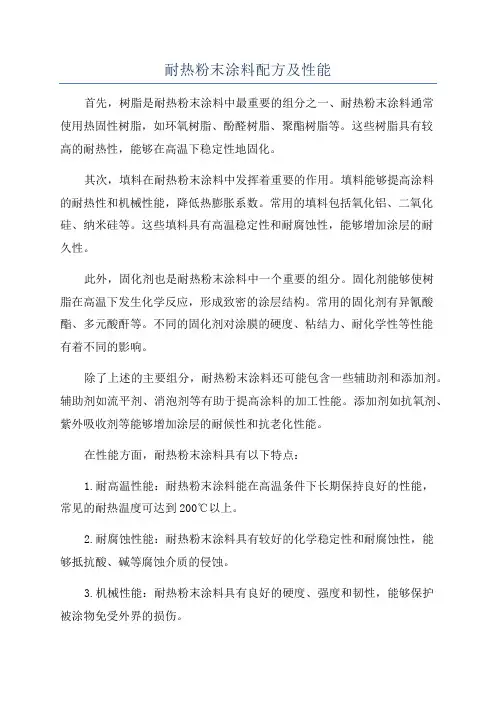

耐热粉末涂料配方及性能
耐热粉末涂料配方及性能首先，树脂是耐热粉末涂料中最重要的组分之一、耐热粉末涂料通常使用热固性树脂，如环氧树脂、酚醛树脂、聚酯树脂等。
这些树脂具有较高的耐热性，能够在高温下稳定性地固化。
其次，填料在耐热粉末涂料中发挥着重要的作用。
填料能够提高涂料的耐热性和机械性能，降低热膨胀系数。
常用的填料包括氧化铝、二氧化硅、纳米硅等。
这些填料具有高温稳定性和耐腐蚀性，能够增加涂层的耐久性。
此外，固化剂也是耐热粉末涂料中一个重要的组分。
固化剂能够使树脂在高温下发生化学反应，形成致密的涂层结构。
常用的固化剂有异氰酸酯、多元酸酐等。
不同的固化剂对涂膜的硬度、粘结力、耐化学性等性能有着不同的影响。
除了上述的主要组分，耐热粉末涂料还可能包含一些辅助剂和添加剂。
辅助剂如流平剂、消泡剂等有助于提高涂料的加工性能。
添加剂如抗氧剂、紫外吸收剂等能够增加涂层的耐候性和抗老化性能。
在性能方面，耐热粉末涂料具有以下特点：1.耐高温性能：耐热粉末涂料能在高温条件下长期保持良好的性能，常见的耐热温度可达到200℃以上。
2.耐腐蚀性能：耐热粉末涂料具有较好的化学稳定性和耐腐蚀性，能够抵抗酸、碱等腐蚀介质的侵蚀。
3.机械性能：耐热粉末涂料具有良好的硬度、强度和韧性，能够保护被涂物免受外界的损伤。
4.耐候性能：耐热粉末涂料具有良好的耐候性和抗紫外线性能，能够长期抵御气候变化和日光的影响。
5.耐化学性能：耐热粉末涂料能够抵抗各种化学介质的侵蚀，如酸、碱、溶剂等。
6.环保性能：耐热粉末涂料不含有机溶剂，具有低挥发性和无毒性，对环境友好。
总之，耐热粉末涂料具有良好的耐高温性能、耐腐蚀性能、机械性能、耐候性能和耐化学性能等，是一种理想的涂料选择。
其配方和性能的优化，能够满足不同领域和应用对高温涂层的需求。
耐高温油漆200度成分
耐高温油漆200度成分
【实用版】
目录
1.耐高温油漆的定义与用途
2.耐高温油漆 200 度的含义
3.耐高温油漆 200 度成分的具体内容
4.各成分的作用及特点
5.耐高温油漆 200 度的应用领域
正文
耐高温油漆是一种能在高温环境下保持稳定性能的涂料，广泛应用于航空航天、汽车制造、电力设施等领域。
耐高温油漆 200 度，即指该类型油漆在 200 摄氏度的高温下仍能保持良好的性能。
那么，耐高温油漆200 度成分是什么呢？
耐高温油漆 200 度成分主要包括以下几种：
1.有机硅树脂：有机硅树脂是耐高温油漆的主要成分，具有优异的耐热性能、耐腐蚀性和电绝缘性。
在高温环境下，有机硅树脂能够保持其物理和化学性质的稳定性，从而确保油漆的附着力和耐磨性。
2.颜料：颜料是耐高温油漆中负责提供遮盖力和色彩的部分。
常用的颜料有氧化铁、氧化铬、氧化锌等，它们都具有较高的熔点和热稳定性。
3.填料：填料的作用是改善油漆的物理性能，提高其耐热性能。
常用的填料有硅微粉、氧化铝、氢氧化镁等，它们都具有较高的热稳定性。
4.添加剂：添加剂主要包括分散剂、流平剂、消泡剂等，它们能够提高油漆的加工性能和涂装性能，确保油漆在高温环境下仍具有良好的附着力和覆盖力。
耐高温油漆 200 度在各个应用领域的具体作用有所不同，但总的来说，它能够保护物体表面免受高温环境的侵蚀，延长物体的使用寿命。
高温涂层防护液配方
高温涂层防护液配方1. 引言高温涂层防护液是一种用于保护金属表面在高温环境下不受氧化和腐蚀的涂层剂。
它通常由多种化学成分混合而成，可以在金属表面形成一层保护膜。
本文将介绍一种高温涂层防护液的配方，旨在提供一种简单且有效的制备方法。
2. 原料准备以下是制备高温涂层防护液所需的原料：- 水性树脂：作为涂层的基础材料，具有较好的耐热性和耐腐蚀性。
- 有机硅：用于提高涂层的耐高温性能。
- 助剂：如分散剂、增稠剂等，用于调节涂层的粘度和流动性。
- 细颗粒填料：如二氧化硅、氧化铝等，用于增加涂层的硬度和耐磨性。
3. 配方比例根据实际需要，可以调整以下配方比例：- 水性树脂：60%- 有机硅：10%- 助剂：5%- 细颗粒填料：25%4. 制备步骤第一步：准备涂层基础材料将适量的水性树脂倒入中，根据配方比例加入适量的有机硅和助剂。
使用搅拌器将其搅拌均匀，直到形成无颗粒、无气泡的混合液。
第二步：添加细颗粒填料根据配方比例，将细颗粒填料逐步加入混合液中，并边搅拌边均匀分散。
细颗粒填料的加入应逐渐进行，以免产生团聚现象影响涂层的质量。
第三步：调节粘度和流动性根据实际需要，可以加入适量的助剂来调节涂层的粘度和流动性。
搅拌均匀后，用粘度计进行测试，根据实际情况进行调整，直到达到所需的涂层性能。
第四步：混合涂层防护液将制备好的高温涂层防护液倒入适当的中，并进行密封保存。
在使用前，应进行充分搅拌均匀，以确保各组分充分混合。
5. 结论以上介绍的高温涂层防护液配方提供了一种简单且有效的制备方法。
根据实际需要，可以进行调整和改进，以获得更好的涂层性能。
希望本文所提供的信息对您在高温涂层防护方面的研究和应用有所帮助。
