二维条形码简介
二维码
二维码结构
矩阵式二维条码（又称棋盘式二维条码）它是在一个矩形空间通过黑、白像素在矩阵中的不同分 布进行编码。在矩阵相应元素位置上，用点（方点、圆点或其他形状）的出现表示二进制“1”， 点的不出现表示二进制的“0”，点的排列组合确定了矩阵式二维条码所代表的意义。
按原理分
矩阵式二维条码是建立在计算机图像处理技术、组合编码原理等基础上的一种新型图形符号自动 识读处理码制。具有代表性的矩阵式二维条码有：Code One、MaxiCode、QR Code、 Data Matrix、Han Xin Code、Grid Matrix等。 常用的码制有：PDF417二维条码、Datamatrix二维条码、QR Code、Code 49、Code 16K、Code one等，除了这些常见的二维条码之外，还有Vericode条码、Maxicode条码、CP条码、 Codablock F条码、田字码、 Ultracode条码及Aztec条码。
相关发明
PDF417码
变形
PDF417码
PDF417码是由留美华人王寅敬（音）博士发明的。PDF是取英文Portable Data File三个单词 的首字母的缩写，意为“便携数据文件”。因为组成条形码的每一符号字符都是由4个条和4个空 构成，如果将组成条形码的最窄条或空称为一个模块，则上述的4个条和4个空的总模块数一定为 17，所以称417码或PDF417码。 1.信息容量大 PDF417码除可以表示字母、数字、ASCII字符外，还能表达二进制数。
按业务分
二维码应用根据业务形态不同可分为被读类和主读类两大类。
被读类业务
平台将二维码通过彩信发到用户手机上，用户持手机到现场，通过二维码机具扫描手机进行内容 识别。应用方将业务信息加密、编制成二维码图像后，通过短信或彩信的方式将二维码发送至用 户的移动终端上，用户使用时通过设在服务点的专用识读设备对移动终端上的二维码图像进行识 读认证，作为交易或身份识别的凭证来支撑各种应用。
二维条形码的识别
2. 条码图像灰度化和滤波
一组数而X21，X2，X3，⋯，Xn，把n个数按 照大小顺序排列后X1≤ X2 ≤ X3≤⋯≤ Xn ，那么 这组数的中值y就是:
1 2 x n 1 xn 2 2 x 1 1 2
二维条码的信息密度高，信息容量大可以
不依赖于数据库。传统的一维条码只有校验功 能没有纠错能力。二维条码具有错误校验和错
误纠正功能，即使条码符号有污点、残缺也能
被识出。
1.二维条形码和PDF417条码介绍
二维条码有许多不同的编码方法，或称码制。
就这些码制的编码原理而言，通常可分为以下两
种类型： 矩阵式二维条码：矩阵式二维条形码(又称棋盘式 二维条形码)它是在一个矩形空间通过黑、白像素 在矩阵中的不同分布进行编码。在矩阵相应元素 位置上，用点(方点、圆点或其他形状)的出现表 示二进制“1"，点的不出现表示二进制的“0”， 点的排列组合确定了矩阵式二维条形码所代表的 意义。
3.二值化以及改进的全局阈值方法
本文的重点是对摄像头采集到的条码图像进 行识别，不仅仅重视算法的抗干扰性，更重要的 是识别算法的实时性。 所以改进了一般的图像全局阈值求取方法来 对条码图像进行阈值分割，实验证明该算法不仅 在分割效果上可以满足条码识别的需要，而且算 法简单、复杂度低，很好地处理了效果和效率的 关系。该方法分为三个部分： (1)使用2x3的掩膜扫描整幅图像，并计算出该区 域中的阈值level(i)(i=1,2⋯n”)，如下图所示
图3.PDF417条码结构
2. 条码图像灰度化和滤波
灰度化 由彩色图像转化为灰度图像的过程称为灰度 化处理过程 由于采集到的PDF417条码图像是通过数码相机 、摄像头等摄入设备在自然环境下拍摄后得到 的，因此全部都是彩色图像。彩色图像包含大 量的颜色信息在内，在存储上开销很大，进行 图像处理的过程复杂而且运算量也比较大。因 此在对图像进行识别等处理前通常将彩色图像 转变为灰度图像，以减少后续运算和提高运算 效率。
介绍二维条码技术及特点
介绍二维条码技术及特点条码技术是在计算机技术与信息技术基础上发展起来的一门容编码、印刷、识别、数据采集和处理于一身的新兴技术。
人们日常见到的印刷在商品包装上的条码，是普通的一维条码。
作为一项自动识别技术，一维条码自本世纪70年代初期问世以来，由于其识读快速、准确、可靠、制作成本低等优点，很快受到了人们的青睐，被广泛应用在商业、图书管理、仓储、邮电、交通和工业控制等领域。
一、二维条码技术的起源由于一维条码的信息容量很小，如商品上的条码仅能容纳几位或者几十位阿拉伯数字或字母，商品的详细描述只能依赖数据库提供，离开了预先建立的数据库，一维条码的使用就受到了局限。
基于这个原因，人们迫切希望发明一种新的码制，除具备一维条码的优点外，同时还有信息容量大、可靠性高、保密防伪性强等优点。
为了满足人们的这种需求，美国Symbol公司经过几年的努力，于1991年正式推出名为PDF417的二维条码，简称为PDF417条码（见下图1），即“便携式数据文件”。
二、PDF417条码技术的特点PDF417条码是一种高密度、高信息含量的便携式数据文件，是实现证件及卡片等大容量、高可靠性信息自动存储、携带并可用机器自动识读的理想手段。
PDF417条码具有如下特点：1.信息容量大根据不同的条空比例每平方英寸可以容纳250到1100个字符。
在国际标准的证卡有效面积上(相当于信用卡面积的2/3，约为76mm＊25mm),PDF417条码可以容纳1848个字母字符或2729个数字字符，约500个汉字信息。
这种二维条码比普通条码信息容量高几十倍。
2.编码范围广PDF417条码可以将照片、指纹、掌纹、签字、声音、文字等凡可数字化的信息进行编码。
PDF417条码具有多重防伪特性，它可以采用密码防伪、软件加密及利用所包含的信息如指纹、照片等进行防伪，因此具有极强的保密防伪性能。
4.译码可靠性高普通条码的译码错误率约为百万分之二左右，而PDF417条码的误码率不超过千万分之一，译码可靠性极高。

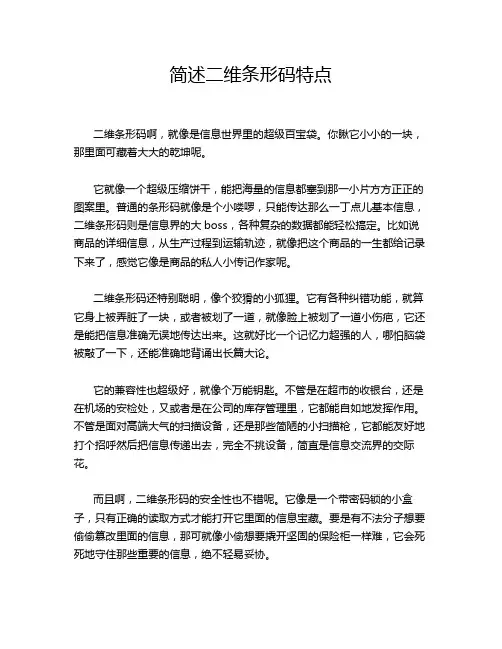

简述二维条形码特点
简述二维条形码特点二维条形码啊，就像是信息世界里的超级百宝袋。
你瞅它小小的一块，那里面可藏着大大的乾坤呢。
它就像一个超级压缩饼干，能把海量的信息都塞到那一小片方方正正的图案里。
普通的条形码就像是个小喽啰，只能传达那么一丁点儿基本信息，二维条形码则是信息界的大boss，各种复杂的数据都能轻松搞定。
比如说商品的详细信息，从生产过程到运输轨迹，就像把这个商品的一生都给记录下来了，感觉它像是商品的私人小传记作家呢。
二维条形码还特别聪明，像个狡猾的小狐狸。
它有各种纠错功能，就算它身上被弄脏了一块，或者被划了一道，就像脸上被划了一道小伤疤，它还是能把信息准确无误地传达出来。
这就好比一个记忆力超强的人，哪怕脑袋被敲了一下，还能准确地背诵出长篇大论。
它的兼容性也超级好，就像个万能钥匙。
不管是在超市的收银台，还是在机场的安检处，又或者是在公司的库存管理里，它都能自如地发挥作用。
不管是面对高端大气的扫描设备，还是那些简陋的小扫描枪，它都能友好地打个招呼然后把信息传递出去，完全不挑设备，简直是信息交流界的交际花。
而且啊，二维条形码的安全性也不错呢。
它像是一个带密码锁的小盒子，只有正确的读取方式才能打开它里面的信息宝藏。
要是有不法分子想要偷偷篡改里面的信息，那可就像小偷想要撬开坚固的保险柜一样难，它会死死地守住那些重要的信息，绝不轻易妥协。
从外观上看，二维条形码那密密麻麻的小方块，就像一群排列整齐的小蚂蚁。
这些小蚂蚁可都是带着使命的，它们组合在一起就成了一个强大的信息军团。
而且它的图案看起来很有科技感，就像是从未来穿越过来的神秘代码，充满了一种让人忍不住想要探究的魅力。
二维条形码还很方便制作呢，就像做一个简单的手工。
不需要特别复杂的工艺，就能把它给创造出来。
而且成本也比较低，就像买路边便宜又好吃的小吃一样，性价比超高。
它还像是一个无声的小信使。
在物流运输的过程中，它默默地传递着包裹的信息，从这个城市到那个城市，从这个仓库到那个仓库，从来都不会抱怨路途遥远或者工作辛苦，就这么安静地完成着自己的使命。

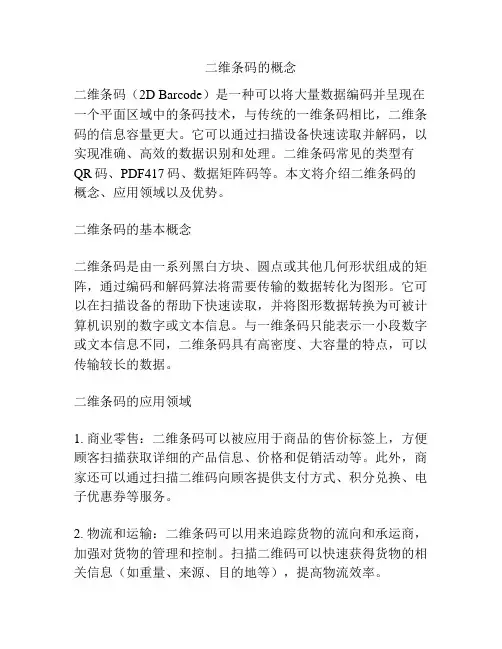

二维条码的概念
二维条码的概念二维条码（2D Barcode）是一种可以将大量数据编码并呈现在一个平面区域中的条码技术，与传统的一维条码相比，二维条码的信息容量更大。
它可以通过扫描设备快速读取并解码，以实现准确、高效的数据识别和处理。
二维条码常见的类型有QR码、PDF417码、数据矩阵码等。
本文将介绍二维条码的概念、应用领域以及优势。
二维条码的基本概念二维条码是由一系列黑白方块、圆点或其他几何形状组成的矩阵，通过编码和解码算法将需要传输的数据转化为图形。
它可以在扫描设备的帮助下快速读取，并将图形数据转换为可被计算机识别的数字或文本信息。
与一维条码只能表示一小段数字或文本信息不同，二维条码具有高密度、大容量的特点，可以传输较长的数据。
二维条码的应用领域1. 商业零售：二维条码可以被应用于商品的售价标签上，方便顾客扫描获取详细的产品信息、价格和促销活动等。
此外，商家还可以通过扫描二维码向顾客提供支付方式、积分兑换、电子优惠券等服务。
2. 物流和运输：二维条码可以用来追踪货物的流向和承运商，加强对货物的管理和控制。
扫描二维码可以快速获得货物的相关信息（如重量、来源、目的地等），提高物流效率。
3. 医疗保健：二维条码被广泛应用于医学院校、医院、药店等医疗保健机构中。
通过扫描药品或设备的二维码，医生和护士可以获得详细准确的药物信息、病人病历等，提高医疗机构的工作效率和准确性。
4. 航空和旅游：二维条码可以作为登机牌、火车票、门票、酒店入住证等的替代物，方便旅客扫描获取相关信息和进入相应的服务场所。
5. 数字支付：二维码被广泛应用于移动支付行业，用户通过扫描商家的二维码，直接在手机上完成支付流程，方便快捷。
二维条码的优势1. 大数据容量：相比一维条码，二维条码的数据容量更大，可以存储更多信息，满足不同应用场景的需求。
2. 高容错性：二维条码采用了纠错码技术，即使部分区域被损坏或模糊，扫描设备仍然可以正确识别和解码。
3. 快速扫描：二维条码的扫描速度比传统的一维条码快，可以大大提高工作效率和用户体验。
一维条形码与二维条形码
一、什么是条码？答：条码是由一组规则排列的条、空或与其相对应的字符组成的标记，用以表示一定的信息。
这种用条、空组成的数据编码可以供机器识读，而且很容易译成二进制数和十进制数。
这些条和空可以有各种不同的组合方法，从而构成不同的图形符号，即各种符号体系，也称码制，适用与不同的场合。
二、什么是一维条码？答：一维条码又称线形条码。
我们通常把那些只在一个方向（一般是水平方向，在垂直方向则不表达任何信息）表达信息的条码叫一维条码。
如：我们经常看到的各种商品上的条码、挂号信和特快专递上的条码都属于一维条码。
目前使用频率最高的几种码制是：EAN、UPC、三九码、交插二五码和128码。
三、一维条码目前都有哪些应用？答：一维条码广泛的应用于仓储、邮电、运输、商业盘点等许多领域。
应用最广泛、最为人们熟悉的还是通用商品流通销售领域的POS（Point Of Sale）系统，也称为销售终端或扫描系统。
北美、欧洲各国和日本普遍采用POS系统，其普及率已达95%以上。
条形码技术在电子政务公文流转领域的应用始于远光公司在1999年研发的公文流转智能管理系统，该系统应用在我国最大的机要文件交换机构——国务院办公厅中央国家机关机要文件交换站中，这是全国第一个将条形码自动识别技术应用于公文流转领域的信息管理系统。
四、什么是二维条码？答：在水平和垂直方向的二维空间存储信息的条码，称为二维条码。
二维条码是一种高密度、高信息含量的便携式数据文件，是实现证件及卡片等大容量、高可靠性信息自动存储、携带，并可用机器自动识读的理想手段，能够不依赖数据库及通讯网络而单独应用。
五、二维条码是如何分类的？答：从结构上讲，二维条码分为两类，其中一类由矩阵代码和点代码组成，其数据是以二维空间的形态编码的；另一类由多行条码符号组成，其数据以成串的数据行显示。
常用的码制有CODE49、CODE16K、PDF417。
PDF是便携式数据文件（PORTABLE DATA FILE）的缩写，417则与宽度代码有关，用来对字符编码。
一维条形码与二维条形码
一、什么是条码？答：条码是由一组规则排列的条、空或与其相对应的字符组成的标记，用以表示一定的信息。
这种用条、空组成的数据编码可以供机器识读，而且很容易译成二进制数和十进制数。
这些条和空可以有各种不同的组合方法，从而构成不同的图形符号，即各种符号体系，也称码制，适用与不同的场合。
二、什么是一维条码？答：一维条码又称线形条码。
我们通常把那些只在一个方向（一般是水平方向，在垂直方向则不表达任何信息）表达信息的条码叫一维条码。
如：我们经常看到的各种商品上的条码、挂号信和特快专递上的条码都属于一维条码。
目前使用频率最高的几种码制是：EAN、UPC、三九码、交插二五码和128码。
三、一维条码目前都有哪些应用？答：一维条码广泛的应用于仓储、邮电、运输、商业盘点等许多领域。
应用最广泛、最为人们熟悉的还是通用商品流通销售领域的POS（Point Of Sale）系统，也称为销售终端或扫描系统。
北美、欧洲各国和日本普遍采用POS系统，其普及率已达95%以上。
条形码技术在电子政务公文流转领域的应用始于远光公司在1999年研发的公文流转智能管理系统，该系统应用在我国最大的机要文件交换机构——国务院办公厅中央国家机关机要文件交换站中，这是全国第一个将条形码自动识别技术应用于公文流转领域的信息管理系统。
四、什么是二维条码？答：在水平和垂直方向的二维空间存储信息的条码，称为二维条码。
二维条码是一种高密度、高信息含量的便携式数据文件，是实现证件及卡片等大容量、高可靠性信息自动存储、携带，并可用机器自动识读的理想手段，能够不依赖数据库及通讯网络而单独应用。
五、二维条码是如何分类的？答：从结构上讲，二维条码分为两类，其中一类由矩阵代码和点代码组成，其数据是以二维空间的形态编码的；另一类由多行条码符号组成，其数据以成串的数据行显示。
常用的码制有CODE49、CODE16K、PDF417。
PDF是便携式数据文件（PORTABLE DATA FILE）的缩写，417则与宽度代码有关，用来对字符编码。
二维条码知识概述(doc 21页)
二维条码知识概述(doc 21页)部门： xxx时间： xxx整理范文，仅供参考，可下载自行编辑二维条码一维条码虽然提高了资料收集与资料处理的速度，但由於受到资料容量的限制，一维条码仅能标识商品，而不能描述商品，因此相当依赖电脑网路和资料库。
在没有资料库或不便连网路的地方，一维条码很难派上用场。
也因此，最近几年开始有人提出一些储存量较高的二维条码。
由於二维条码具有高密度、大容量、抗磨损等特点，所以更拓宽了条码的应用领域。
近年来，随着资料自动收集技术的发展，用条码符号表示更多资讯的要求与日俱增，而一维条码最大资料长度通常不超过15个字元，故多用以存放关键索引值(Key)，仅可作为一种资料标识，不能对产品进行描述，因此需透过网路到资料库抓取更多的资料项目，因此在缺乏网路或资料库的状况下，一维条码便失去意义。
此外一维条码有一个明显的缺点，即垂直方向不携带资料，故资料密度偏低。
当初这样设计有二个目的：(1) 为了保证局部损坏的条码仍可正确辨识，(2) 使扫瞄容易完成。
要提高资料密度，又要在一个固定面积上印出所需资料，可用二种方法来解决：(1) 在一维条码的基础上向二维条码方向扩展，(2) 利用图像识别原理，采用新的几何形体和结构设计出二维条码。
前者发展出堆叠式(Stacked)二维条码，後者则有矩阵式(Matrix)二维条码之发展，构成现今二维条码的两大类型。
堆叠式二维条码的编码原理是建立在一维条码的基础上，将一维条码的高度变窄，再依需要堆成多行，其在编码设计、检查原理、识读方式等方面都继承了一维条码的特点，但由於行数增加，对行的辨别、解码算法及软体则与一维条码有所不同。
较具代表性的堆叠式二维条码有PDF417, Code16K, Supercode, Code49等。
矩阵式二维条码是以矩阵的形式组成，在矩阵相应元素位置上，用点(Dot)的出现表示二进制的“1”，不出现表示二进制的“0”，点的排列组合确定了矩阵码所代表的意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二维条形码简介
一、二维条形码的优点
1、常用的条形码有一维条形码和二维条形码之分。
一维条形码就是今天人们已经非常熟悉的普通条形码，它的信息仅靠黑白条纹的宽窄来表达，在平面上以单一方向分布排列。
一维条形码虽然只能编码几十个字符、数字，还脱离不了对数据库的依赖，但它的使用已经极大地提高了电脑采集数据和处理信息的速度，促进了管理的科学化和现代化，大大改善了人们的工作环境和生活环境。
眼下，这种条形码几手覆盖了世界上绝大部分的商品和流动物件。
二维条形码是在一维条形码不能满足大容量信息存储的情况下发展起来的，至今不过20年历史。
与一维条形码的区别是，它的信息以点的方式在x轴和y轴方向上同时分布。
它除了可以存储字符、数字以外，还可以存储图形、声音等一切可以数字化的信息，存储数据量很大。
同时，它还具有信息存储成本低、可以用便携式识读设备直接读取内容而无须连接数据库、信息一旦存入其中就无法更改、能对污染的信息进行修复还原等特点。
2、二维条形码从"质"上提高了条形码的应用水平，从"量"上拓宽了条形码的应用领域。
将二维条形码应用在身份证、护照和机动车驾驶证等重要证件上后，因为二维条形码可以存储个人照片、声音、指纹、虹膜、基因状况等综合信息，假冒分子就很难得逞。
二维条形码除了能"慧眼识人"以外，还能准确"认物"。
将二维条形码应用在药物、高档家用电器等物品上后，因为二维条形码可以存储产地、生产厂家、品牌、质量指标、生产批号、安全性能等综合信息，伪劣产品就休想蒙混过关。
此外，二维条形码还可应用在对管理程度要求较高的银行、工商、税务和海关等系统。
3、具体到电厂的应用上，使用一维条形码只能表示设备、备件的编码，如果使用二维条形码则可以包含设备编码、设备中文名称，备件编码、备件中文名称等多种信息。
二、二维条形码主要类型
与一维条形码一样，二维条形码也有许多不同的编码方法，或称码制。
就这些码制的编码原理而言，通常可分为以下三种类型：
1、线性堆叠式二维码
是在一维条形码编码原理的基础上，将多个一维码在纵向堆叠而产生的。
典型的码制如：Code 16K、Code 49、PDF417等。
2、矩阵式二维码
是在一个矩形空间通过黑、白像素在矩阵中的不同分布进行编码。
典型的码制如：Maxi Code、QR Code、Data Matrix等。
3、邮政码
通过不同长度的条进行编码，主要用于邮件编码，如：Postnet、BPO 4-State。
三、常用二维条形码简介
在许多种类的二维条形码中，常用的码制有：PDF417，Data Matrix, Maxi Code, Aztec, QR Code, Vericode, Ultracode, Code 49, Code 16K 等。
下面简单介绍几种常用的二维条形码。
1、PDF417 码
PDF417码是由留美华人王寅敬（音）博士发明的。
PDF是取英文Portable Data File三个单词的首字母的缩写，意为“便携数据文件”。
因为组成条形码的每一符号字符都是由4个条和4个空构成，如果将组成条形码的最窄条或空称为一个模块，则上述的4个条和4个空的总模块数一定为17，所以称417码或PDF417码。
图1PDF417二维条形码图 2 Data Matrix二维条形码
2、Data Matrix 码
Data Matrix 二维条形码原名Datacode，由美国国际资料公司(International Data Matrix, 简称ID Matrix)于1989年发明。
Data-Matrix二维条形码是一种矩阵式二维条形码，其发展的构想是希望在较小的条形码标签上存入更多的资料量。
Data Matrix 二维条形码的最小尺寸是目前所有条形码中最小的，尤其特别适用于电子行业小零件的标识，以及直接印刷在实体上，如Intel的奔腾CPU的背面就印制了这种码。
3、QR Code 码
QR Code是由日本Denso公司于1994年9月研制的一种矩阵二维码符号，它具有一维条形
码及其它二维条形码所有的信息容量大、可靠性高、可表示汉字及图象多种文字信息、保密防伪性强等优点。
图3 QR Code二维条形码图 4 Maxi Code 二维条形码
4、Maxi code 码
Maxi Code 是由美国联合包裹服务（UPS）公司研制的，用于包裹的分拣和跟踪。
5、Code 16K 码
Code 16K 码是一种多层、连续型、可变长度的条形码符号，可以表示全ASCII字符集的128个字符及扩展ASCII字符。
图5 Code 16K 二维条形码图6 Code 49二维条形码
6、Code 49 码
Code 49码是一种多层、连续型、可变长度的条形码符号，它可以表示全部的128个ASCII 字符。
7、Code one 码
Code one是一种用成像设备识别的矩阵式二维条形码。
Code one符号中包含可由快速线性探测器识别的识别图案。
8、龙贝码
龙贝码(LPCode)是具有国际领先水平的全新码制，我国拥有完全自主知识产权，属于二维矩阵码，由上海龙贝信息科技有限公司开发。
龙贝二维条形编码已在实际工作中得到了应用，比如，使用"龙贝二维条形编码"的机动车驾驶证，编码中可包含中英文两种文字表示的
详尽个人基本信息和一张16384像素的个人彩色照片。
