洗衣机工作原理
开关电源常见故障
1）线绕电阻R71/R72烧断，原因如下： ●GR12/GR16反向击穿，设计不合理或输入电压过高或浪涌所致。 ●铝电解电容C41击穿短路，设计不合理或输入电压过高所致。 ●IS5击穿短路，GR17和GR19组成的吸收电路设计不合理。 2）GR14击穿，原因是设计不合理。 3）R93烧坏，原因是选型不合理或输入电压过高。 4）电源始终处于重启动状态，原因是负载超出电源工作范围、输入电压低、 设计不合理。
门锁驱动故障举例
电磁门锁浪涌开门
背景：Haier要求在使用通用电源板的机器上使 用EMZ门锁，机器在做浪涌试验时会出现开门 现象。 分析：在对可控硅施加抗干扰后，没有改善。由 于门锁过于灵敏，压敏电阻起保护时的浪涌 电流使得门锁打开。解决方法是将可控硅控 制改成继电器控制。
进水阀驱动电路
进水阀的控制电路与PTC门锁的控制电路大致一样，由于进水阀功率较 小，一般10W左右，故此部分出故障情况很少。
排水泵驱动电路
排水泵驱动电路与进水阀、PTC门锁控制电路相同。 驱动电路中的可控硅根据排水泵功率的大小需做调整， 目前用的最多的是1A可控硅，其次是4A可控硅。由于 排水泵驱动电路中的可控硅在市场上出现较多烧坏情 况，为降低这种情况，我们目前倾向于改用继电器控 制，但这会增加材料成本。
烘干控制
洗衣机烘干原理 烘干加热管采用继电器控制，控制电路与洗涤加热管控 制相同。 烘干风扇控制，可采用可控硅控制，与排水泵控制相同， 也可采用继电器控制（特别是单速电机）。 烘干冷凝阀控制，同进水阀的控制完全相同。
A2
Parasitic Capacitor IG = C. dV/dt
G A1
门锁驱动故障举例
PTC门锁抖 动问题
背景：Midea洗干一体机门 锁不能在规定时间内解锁。 分析：门锁内触点在完全脱 离之前的抖动使得可控硅不 受控制的误触发，致使门锁 内的PTC加热，触点再次闭 合。门锁的每次抖动维持约 1秒钟左右（从触点抖动的 “嘶嘶”声可判断），门锁 会 维持间歇抖动直至门锁可打 开为止。 解决方法为：减少门锁触点 即将断开时流过门锁开关的 电流，使得门锁触点抖动时 产生的干扰大大降低。
PTC门锁的驱动
如右图所示，机器门关上后，L 和L’连通，当处理器使得IO口 DOOR为高电平时，可控硅 TY308导通，PTC通电受热实现 锁门。通过两路检测，可知门处 于关门状态还是锁门状态。设计 时需注意： ●可控硅的选型，主要关注耐 压、额定电流、门极触发电流 几个参数。 ●软件触发方式的选择。 ●抗干扰设计，如门极下拉电 阻和去藕电容的选择、排版 等。 ●也可以用继电器代替可控硅， 以获得较好的工作性能，但仅 材料成本需增加约0.8rmb.
N
报 错 N
自动烘干 Y 衣物干源
优点：电压输入范围宽，输出稳定。 体积小。 缺点：对周围设备有一定的干扰，需 要良好的屏蔽及接地 。
线性电源
优点：简单可靠。 缺点：需要较大的变压器和滤波器， 体积笨重，输出随输入和负载 的变化而变化。
简单介绍开关电源的正反激电路， 及其优缺点。
温度检测电路
洗衣机中的温度检测包括加热 洗涤时的水温检测、烘干时进 风口检测和出风口检测。 温 度检测传感器其实是一个热敏 电阻，当温度升高时电阻值降 低，这样通过分压电路就可测 得传感器所处位置周围的温度， 见右图。 在市场上或客户生产线经常会 出现温度检测电路中的电阻烧 焦、MCU烧坏的情况，多是由 于传感及检测回路串入强电所 致，如线束差错位置、回路中 带电部分碰到机壳等。
LED的驱动分两种，静态驱动和 动态扫描驱动，见右图。通常显 示模组用动态扫描的方式，背光 用静态驱动，LED指示灯示灯和 IO口的多少而定。 设计时注意LED的功耗，通常为 满足寿命，需要对驱动电流降额 使用。
显示部分
LCD显示 目前我们公司常用的 是TN和FSTN的黑白 屏。 设计时须根据客户的 要求，如视角范围、 环境试验标准，来选 择玻璃和偏光片。 我们目前对LCD屏主 要是采用专用驱动芯 片，较为简单，见右 图。
加热管驱动电路
加热管及其附属电 路 1）防干烧保护 2）压力开关工作原理 3）硬件排水保护 4）电路工作原理 5）加热继电器选型及 控制方法 加热管驱动电路较少 在市场上出现问题
电机驱动电路
交流相控电路
1）电机控制可控硅控制原理 2）电机正反转、高速转 3）Tacho电路 4）可控硅状态检测电路
显示部分
VFD显示 VFD结构，见右图 VFD工作原理 VFD驱动，见下页图
VFD驱动
程序选择
NWS NWS的结构 NWS电路
程序选择
Encode Encode的结构 Encode电路
按键
机械式按键
按键
触摸按键
Thank you!
MCU及外围电路
MCU是整个控制板的指挥中心。 右图为洗衣机中常用的最小系 统，它包含了MCU及其时钟、 复位电路、和去耦电容。 设计时注意各口作为普通IO功 能或其他特殊功能的分配，各 口的驱动能力和电平匹配，去 耦电容的位置。
门锁驱动电路
PTC门锁 电磁门锁
电磁门锁基本可分为两类，单螺线圈和双 PTC门锁工作原理 通过控制电路对门锁 螺线圈，如下图所示，两者基本原理 中的PTC (Positive Temperature 相同，通过对线圈加电产生电磁力来 Coefficient)进行加热，使得与PTC接 吸拉结构部件，使得电气触电断开／ 触的双金属片受热弯曲，使得触点闭合。 闭合。 停止对加热， PTC慢慢冷却（约需５ ０S至数分钟不等），双金属片复原， 触点打开。门锁内部结构如下图。
洗衣机工作原理
洗衣机工作流程
开始
A
N
接受用户输入 报 错
排水 N N 排水超 时 报 错
锁门正常 Y 进水
水排完 Y 漂洗、脱水
N
Y
N 门正常 解锁
报 错 Y 洗衣结束
到水位 Y 洗涤、加热 电机正常 Y 加热正常 Y A
N
进水超 时
Y
报 错
烘干 Y 进、出风口温 度正常 Y
N
N
报 错
N N
报 错
单线圈电磁门锁的驱动
右图所示为目前我们客户用得 较多的一款单线圈电磁门锁的 驱动电路。当门被关闭时，触 电闭合使得L和L’连通并且门 被机械结构锁死。继电器K3 闭合几十至几百毫秒即可将门 打开。 这种门锁在设计时使用继电器 控制要优于使用可控硅，因为 门锁所需驱动电流较大，且门 锁较为灵敏，使用可控硅控制 时须较大可控硅（8A）和较 多的外围抗干扰电路，成本高 且可靠性低。
水位检测电路
目前水位检测传感器有两种，一种是压力开关式，一种是电子式。压力 开关式在加热管控制电路中已讲过。电子式是前使用较多的是频率检测 式和电压检测时，频率检测传感器国内使用较多，检测电路见下图，电 压检测传感器国外使用较多。
人机界面
显示部分
LED显示
洗衣机中LED主要有三种方式： 指示灯、显示模组和LCD背光。
直流相控电路
1）直流相控工作原理 2）电机正反转、高速转控制 3）可控硅状态检测电路
电机控制故障举例
背景：通用电源板出现较多电机回路中过孔 烧坏情况 分析：过孔通流能力不足，电机回路 平均 电流约1.5A（额定负载、转停比 为8:8）， 公司规定按4A设计。 改进：变过孔为铜皮走线，爬电距离不足处 开槽。 背景：MG70电源板在美的生产线上出现电 机回路铜皮烧断情况，见右图红色部分。 分析：右图中处于常闭状态的换向继电器在 电机脱水加速时抖动，使得常闭和常开触点 短接，电机定子被短路，大电流经过碳刷给 转子供电。这样的大电流使得碳刷处再次打 火，导致碳刷与机壳短路，更大的短路电流 使得右图中红色部分铜皮烧断。 改进：美的降低生产时的检测标准降低机器 的抖动。
常用开关电源原理图
●线绕电阻R71/R72的作用是防止电流冲击和EMI抑制并起到保险丝的作用，设计时注意功率选择。 ●GR12/GR16/G14用来整流，设计时注意反向电压、电流、恢复时间。 ●C41/C54用来滤波，设计时注意电容环境温度、纹波电流、电容中心点温升、掉电保持时间。 ●TR1为高频变压器，设计时注意磁芯选择、匝数、电感量、漏感、漆包线型号的选择。 ●IS5为开关芯片，提供高频斩波，设计时根据功率选型。 ●GR17/GR19用来吸收变压器漏感产生的电压尖峰，以保护开关芯片IS5，设计时注意保护电压。
电源故障举例
背景：Haier 68系列洗衣机生产线 100台机器中出现5台不通电现象。 分析：经示波器测量，电源一直处于 重启动状态，原因为开关芯片外 围电路中的储能电容C31太小 （见右图），当电源负载增加时， 无法保持反馈端口的电压工作在 正常范围内，只使电源一直处于 重启动状态。将此电容由10uF改 成22uF后，故障消除，且有较大 的启动裕量。
双线圈电磁门锁的驱动
右图中，K5为门锁 控制使能继电器， K6用来控制开/锁 门。当门被关上时 S1闭合，使能继电 器K5具备了动作的 条件，MCU即可通 过继电器K6来控制 开/锁门。
门锁驱动故障举例 PTC门锁EMC问题
背景：Midea洗干一体机控制板不能通过群脉冲 3000V，现象为为待机状态下锁门。 分析：经分析为火线经门锁和可控硅到零线形成 的回路过大，在群脉冲测试时，机器内部有较强 的辐射，这个过大的回路吸收了辐射，经过右图 所示的可控硅内部节点电容耦合到门极上使可控VT 硅误触发锁门。解决方法为适当加大门极上去耦 电容的容值，使得耦合过来的干扰通过此电容导 到地上去，而不是进入到可控硅。
滚筒洗衣机的原理
滚筒洗衣机的原理
滚筒洗衣机是一种常见的家用电器，它能够方便高效地洗涤衣物。
它的工作原理是利用滚筒的旋转运动以及洗衣液的溶解和机械搅动，将污渍和衣物上的污垢去除。
首先，滚筒洗衣机中有一个中空的滚筒，衣物放入滚筒内部。
当洗衣机启动时，滚筒开始以一定的速度旋转起来。
滚筒的旋转运动带动衣物进行翻滚和混合，使衣物在洗涤液的作用下更好地摩擦和清洗。
其次，滚筒洗衣机内有一个进水口和一个排水口。
当准备进行洗衣时，滚筒洗衣机会自动进水，将洗衣液溶解并注入滚筒中。
洗衣液中含有清洁成分，可以有效去除衣物表面的污垢。
洗衣液与滚筒旋转运动结合，使洗涤效果更佳。
同时，滚筒洗衣机还拥有一些其他的功能和设施。
例如，它通常还有控制面板，可以根据用户的需要设置不同的洗衣模式和时间。
此外，滚筒洗衣机还有独特的驱动装置，确保滚筒以适当的速度和方向旋转。
最后，在洗衣过程完成后，滚筒洗衣机会自动排水，将洗衣液和污垢从滚筒中排出。
用户可以根据需要再次启动洗衣机的旋转功能，对衣物进行漂洗和脱水，以去除残留的洗涤液和水分。
综上所述，滚筒洗衣机利用滚筒的旋转运动以及洗衣液的溶解和机械搅动，实现对衣物的清洗和去除污渍的目的。
它是现代家庭中不可或缺的电器之一。

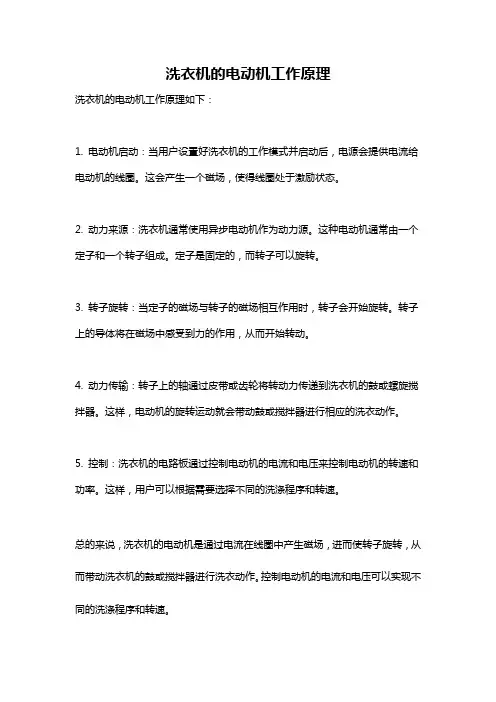

洗衣机的电动机工作原理
洗衣机的电动机工作原理
洗衣机的电动机工作原理如下：
1. 电动机启动：当用户设置好洗衣机的工作模式并启动后，电源会提供电流给电动机的线圈。
这会产生一个磁场，使得线圈处于激励状态。
2. 动力来源：洗衣机通常使用异步电动机作为动力源。
这种电动机通常由一个定子和一个转子组成。
定子是固定的，而转子可以旋转。
3. 转子旋转：当定子的磁场与转子的磁场相互作用时，转子会开始旋转。
转子上的导体将在磁场中感受到力的作用，从而开始转动。
4. 动力传输：转子上的轴通过皮带或齿轮将转动力传递到洗衣机的鼓或螺旋搅拌器。
这样，电动机的旋转运动就会带动鼓或搅拌器进行相应的洗衣动作。
5. 控制：洗衣机的电路板通过控制电动机的电流和电压来控制电动机的转速和功率。
这样，用户可以根据需要选择不同的洗涤程序和转速。
总的来说，洗衣机的电动机是通过电流在线圈中产生磁场，进而使转子旋转，从而带动洗衣机的鼓或搅拌器进行洗衣动作。
控制电动机的电流和电压可以实现不同的洗涤程序和转速。
洗衣机工作原理
洗衣机工作原理洗衣机是一种家用电器，用于清洗衣物和其他织物。
它通过一系列复杂的工作原理来完成清洗过程。
下面将详细介绍洗衣机的工作原理。
1. 水的进入洗衣机开始工作时，首先需要将水引入洗衣机内。
洗衣机通常有两个进水管，一个用于冷水，一个用于热水。
用户可以根据需要选择冷水或热水。
进水管连接到水龙头，水通过管道进入洗衣机的水箱。
2. 水位控制洗衣机内部有一个水位控制器，它可以根据用户选择的洗涤程序自动控制水位。
当用户选择洗涤程序后，水位控制器会根据程序要求控制水箱内的水位。
一般来说，洗涤程序有不同的水位设置，如小、中、大等。
3. 洗涤剂的加入洗衣机内部有一个洗涤剂盒，用户可以将洗涤剂加入其中。
洗涤剂盒通常有多个格子，用于加入洗衣液、漂白剂和柔顺剂等。
用户根据需要选择相应的格子加入洗涤剂。
4. 洗涤过程当洗衣机准备好水位和洗涤剂后，洗衣程序开始运行。
洗衣机内部有一个马达，它驱动洗衣机的鼓筒旋转。
鼓筒内部有洗涤脉冲器，它通过不断改变鼓筒的方向和速度来实现洗涤效果。
同时，洗涤脉冲器还会产生水流，帮助洗涤剂充分渗透到衣物纤维中，起到清洁的作用。
5. 漂洗过程洗涤完成后，洗衣机会自动排出洗涤水，并进行漂洗过程。
漂洗是为了去除洗涤剂残留在衣物中的化学物质。
洗衣机会通过加水和鼓筒旋转的方式进行漂洗，确保衣物彻底清洁。
6. 脱水过程漂洗完成后，洗衣机会进入脱水过程。
脱水是为了去除衣物中的多余水分。
洗衣机会通过高速旋转的鼓筒，使衣物中的水分被甩离出去。
脱水过程通常有不同的速度可选，用户可以根据需要选择合适的速度。
7. 完成洗涤脱水完成后，洗衣机会发出提示音，表示洗涤程序已经完成。
用户可以打开洗衣机的盖子，取出洗好的衣物。
综上所述，洗衣机的工作原理主要包括水的进入、水位控制、洗涤剂的加入、洗涤过程、漂洗过程、脱水过程和完成洗涤。
通过这一系列的工作原理，洗衣机可以高效地清洗衣物，省时省力。
洗衣机的发明和普及，极大地改变了人们的生活方式，提高了生活质量。
洗衣机的工作原理及故障维修
2.型号与规格
国产洗衣机的型号由6部分组成：
• 第1部分为类别代号：洗衣机代号为汉语拼音字母X，脱水机代 号为T。
• 第2部分为自动化程度代号：P表示普通型，B表示半自动型，Q 表示全自动型。
• 第3部分为洗涤方式代号4部分为规格代号：它是表示洗衣机额定洗涤(或脱水)容量的 大小。额定洗涤(或脱水)容量是指衣物洗涤前干燥状态下所称 得的重量，以kg为单位，标准的规格分别为1.0，1.5，2.0， 2.5，3.O，4.O，5.O共7个级别。洗衣机型号中的数字是以规格 乘以10表示，即去掉小数点，如2.0的规格代号表示为20。
•洗衣机的工作原理及故障维修
4.运转时噪声大 故障原因1：洗衣机未放稳。 检修方法：重新放平稳洗衣机。 故障原因2：电动机轴承或传动轴承磨损过大或碎裂。 检修方法：更换轴承。 故障原因3：皮带过松、过紧。 检修方法：调整洗涤电动机的位置。 故障原因4：波轮变形与洗衣桶摩擦。 检修方法：更换波轮。 故障原因5：紧固件松动，引起共振 检修方法：旋紧紧固件 故障原因6：洗涤电动机的防震橡胶垫圈变质或脱落。 检修方法：更换防震橡胶垫圈。 故障原因7：波轮轴与密封圈之间缺少润滑剂。 检修方法：密封圈内唇口上添加润滑剂或调换密封圈。
• 普通双桶波轮式洗衣机主要由箱体、洗衣桶、脱水桶、波轮、电动机、传动 机构、控制机构(包括定时)、排水机构等部分构成，如图所示。
•洗衣机的工作原理及故障维修
5.2.2 普通双桶波轮式洗衣机的控制电路
• 1.洗涤控制电路 • 洗涤控制电路主要包括洗涤定时器、洗涤选择开关、电动机及
电容器等，其中洗涤定时器用来控制电动机按规定时间运转， 同时，定时器按规定时间把电容器与电动机的两个绕组轮流串 接以改变电动机的旋 •洗衣转机方的向工作。原理及故障维修

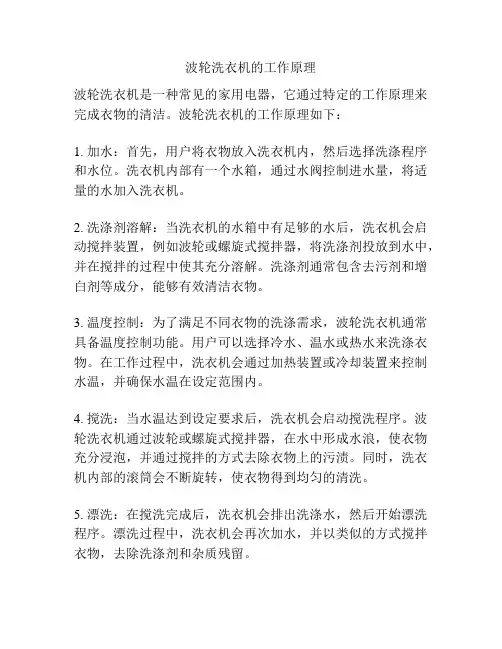

波轮洗衣机的工作原理
波轮洗衣机的工作原理
波轮洗衣机是一种常见的家用电器，它通过特定的工作原理来完成衣物的清洁。
波轮洗衣机的工作原理如下：
1. 加水：首先，用户将衣物放入洗衣机内，然后选择洗涤程序和水位。
洗衣机内部有一个水箱，通过水阀控制进水量，将适量的水加入洗衣机。
2. 洗涤剂溶解：当洗衣机的水箱中有足够的水后，洗衣机会启动搅拌装置，例如波轮或螺旋式搅拌器，将洗涤剂投放到水中，并在搅拌的过程中使其充分溶解。
洗涤剂通常包含去污剂和增白剂等成分，能够有效清洁衣物。
3. 温度控制：为了满足不同衣物的洗涤需求，波轮洗衣机通常具备温度控制功能。
用户可以选择冷水、温水或热水来洗涤衣物。
在工作过程中，洗衣机会通过加热装置或冷却装置来控制水温，并确保水温在设定范围内。
4. 搅洗：当水温达到设定要求后，洗衣机会启动搅洗程序。
波轮洗衣机通过波轮或螺旋式搅拌器，在水中形成水浪，使衣物充分浸泡，并通过搅拌的方式去除衣物上的污渍。
同时，洗衣机内部的滚筒会不断旋转，使衣物得到均匀的清洗。
5. 漂洗：在搅洗完成后，洗衣机会排出洗涤水，然后开始漂洗程序。
漂洗过程中，洗衣机会再次加水，并以类似的方式搅拌衣物，去除洗涤剂和杂质残留。
6. 脱水：最后，洗衣机会进行脱水程序。
脱水过程中，洗衣机内部的滚筒会以高速旋转，通过离心力将水分从衣物中挤出。
在脱水完成后，衣物就完成了大部分的清洗工作。
综上所述，波轮洗衣机通过加水、洗涤剂溶解、温度控制、搅洗、漂洗和脱水等步骤来完成衣物的清洁。
这种工作原理使得波轮洗衣机在家庭中成为一种方便、高效的洗衣设备。
洗衣机定时器工作原理
洗衣机定时器工作原理
洗衣机定时器工作原理是通过电路控制器来实现的。
电路控制器是一个集成电路，其中包含有多个电子元件，例如计时器、开关和电磁继电器等。
当用户设定洗衣机的定时器时，计时器开始计时。
定时器内部有一个精确的时钟，通过对时钟的计数，可以判断出定时器的时间。
当计时器的时间达到用户设定的时间时，电路控制器会自动触发开关操作。
触发开关后，电控模块开始按照设定的程序控制洗衣机的工作状态。
首先，电磁继电器会被激活，将洗衣机的电机、加热器和水泵等关键部件连接到电源上。
然后，电控模块会根据预设程序要求，依次控制洗衣机的水位、搅拌、冲洗、脱水等工作。
在洗衣机的工作过程中，电控模块会不断检测洗衣机内部的传感器数据，如温度传感器、水位传感器等。
根据传感器的反馈信号，电控模块可以及时调整洗衣机的工作状态，以满足用户的需求。
总结起来，洗衣机的定时器工作原理主要包括计时器、电磁继电器和电控模块。
通过精确的计时，定时器触发开关操作，激活电控模块控制洗衣机的工作状态，以达到按照设定程序完成洗衣任务的目的。
滚筒洗衣机电机的工作原理
滚筒洗衣机电机的工作原理滚筒洗衣机是一种现代化的洗衣设备，它采用电动机驱动滚筒进行工作。
下面将详细介绍滚筒洗衣机电机的工作原理。
滚筒洗衣机的电机通常采用交流电机，其工作原理是利用电磁感应产生转矩，驱动滚筒进行旋转。
首先，我们需要了解滚筒洗衣机电机的组成部分。
1. 定子：滚筒洗衣机电机的定子是由一组线圈组成，被安装在电机的外部。
它们被连接到电源，并根据电流的方向产生磁场。
2. 转子：滚筒洗衣机电机的转子是由一组导体材料制成的，通常是铜线或铝线。
转子被安装在滚筒的内部，并通过电机的轴进行旋转。
3. 驱动系统：滚筒洗衣机的驱动系统由电机转矩传递到滚筒，并确定滚筒的转速。
驱动系统通常由皮带、齿轮和传动轴等部分组成。
滚筒洗衣机电机的工作原理如下：1. 电流通入定子：滚筒洗衣机电机通过插入电源来启动。
电流从电源进入定子线圈，通过导线产生磁场。
这个磁场是静止的，被称为静磁场。
2. 激励磁场与转子交互作用：当定子线圈中的电流通过导线产生磁场时，它与转子上的磁场相互作用。
转子磁场由导体材料的磁性产生，它是通过连续的导体线圈来形成。
3. 磁力产生转矩：当激励磁场与转子磁场相互作用时，它们产生一个力矩，试图把转子旋转。
由于转子磁场是由导体线圈形成的，这个力矩使转子开始旋转。
4. 滚筒传输转矩：转子旋转后，驱动系统将转矩传递给滚筒，并确定滚筒的转速。
通常情况下，通过皮带、齿轮和传动轴等部件将电机的旋转运动转换为滚筒的线性运动。
5. 洗衣机停止工作：当洗衣机完成洗涤过程后，电流停止通过定子线圈，磁场消失。
这使得转子停止旋转，滚筒停止运动。
总结起来，滚筒洗衣机电机的工作原理是通过电流在定子线圈中产生静磁场，然后与转子磁场相互作用，产生转矩并驱动滚筒旋转。
驱动系统将电机的旋转运动转换为滚筒的线性运动。
滚筒洗衣机电机的工作原理非常简单，但其细节和性能要求可能有所不同。
现代化的滚筒洗衣机通常具有高效、低噪音、节能等特点，这要求电机在设计和制造过程中采用先进的技术和材料。
波轮洗衣机工作原理
波轮洗衣机工作原理一、引言波轮洗衣机是一种常见的家庭电器，用于清洗衣物并减轻人们的家务负担。
本文将对波轮洗衣机的工作原理进行分析和阐述，帮助读者更好地了解这一家电产品的工作过程。
二、水位控制系统波轮洗衣机的水位控制系统是实现洗涤和漂洗过程中保持合适水位的关键。
一般来说，洗衣机内部设有一个水位传感器，用于检测水位的高低。
当洗衣机需要增加水位时，水阀会打开并注入适量的水，当水位达到预设标准时，水阀关闭，在整个过程中，水位传感器会不断监测水位的变化，以便及时作出调整。
三、洗涤过程1.水流注入：在洗涤过程开始时，洗衣机会自动打开水阀，将适量的水注入洗涤桶中。
水是清洗的重要载体，不仅可以湿润衣物，还能将衣物表面的污垢溶解和冲刷。
2.洗涤剂释放：洗衣机内部通常设置有洗涤剂盒，用于放置洗涤剂。
在洗涤过程中，洗涤剂会通过一系列的管道和阀门流入洗涤桶中，与衣物一起混合，实现清洁的效果。
3.波轮转动：波轮洗衣机的特点之一是内部设有一个波轮，它位于洗涤桶的底部。
在洗涤过程中，波轮会以特定的速度和方向不断旋转，形成水流的涡旋，使衣物在水流中不断翻滚和摩擦，从而达到清洗的目的。
4.冲洗：洗涤过程完成后，洗衣机会自动排出洗涤液，并开始冲洗过程。
冲洗水会通过水阀再次注入洗涤桶中，带走洗涤剂和衣物表面的污垢。
波轮也会继续旋转，以确保充分的冲洗效果。
5.脱水：在完成冲洗后，洗衣机会进入脱水阶段。
此时，洗衣机会自动调整波轮的速度，将衣物顺时针或逆时针旋转，以高速甩干衣物。
通过离心力的作用，衣物表面的水分会被甩离，从而实现脱水的目的。
四、安全控制系统为了保证使用者的安全和洗衣机的正常运行，波轮洗衣机还配备了多种安全控制系统。
1.过热保护：洗衣机内部安装了温度传感器，用于监测洗衣机的温度。
当温度超过安全范围时，洗衣机会自动停止工作，以避免发生火灾等危险。
2.电子控制：现代波轮洗衣机通常采用电子控制系统，通过智能芯片和电路板来控制洗涤、漂洗和脱水等过程。
滚筒洗衣机 工作原理
滚筒洗衣机工作原理
滚筒洗衣机工作原理如下：
1. 注水：首先，滚筒洗衣机会通过水管注入适量的水，并通过温度选择按钮设置水的温度。
2. 搅拌和浸泡：在注入水后，洗衣机会启动搅拌功能，使衣物均匀浸泡在水中。
此时，洗衣机还会根据衣物负载重量和程序设置，调整搅拌力度和时间。
3. 清洗：洗衣机在浸泡一段时间后，将开始清洗过程。
它会通过内置的转子或螺旋状凸起物，将衣物从外侧推向内部，并在过程中释放清洁剂。
同时，洗衣机会以预设模式的一段时间旋转，以确保衣物能够充分清洁。
4. 漂洗：清洗完成后，洗衣机将自动排出洗衣水，并开始漂洗过程。
漂洗的目的是去除残留的清洁剂和污物，以确保衣物的清洁度。
5. 脱水：在漂洗完成后，洗衣机将启动脱水周期。
它会通过旋转滚筒高速旋转，使衣物迅速脱去水分。
在这个阶段，洗衣机还会使用离心力帮助衣物排水。
6. 排水：一旦脱水完毕，洗衣机会自动排放脱水后产生的水分。
同时，也可以通过选择排水按钮进行手动排水。
7. 完成：整个洗涤过程完成后，滚筒洗衣机会发出提示音，并
将衣物保持在洗衣机内，准备取出。
总的来说，滚筒洗衣机通过注水、搅拌和浸泡、清洗、漂洗、脱水等环节，结合不同的程序设置和控制技术，实现衣物的全面清洁和翻新。
双筒洗衣机的工作原理
双筒洗衣机的工作原理
双筒洗衣机的工作原理如下：
1. 分隔工作区域：双筒洗衣机通常由两个独立的筒组成，一个用于洗涤衣物，另一个用于脱水。
两个筒之间通常有一个分隔板，以防止洗涤过程中的水和洗涤剂进入脱水筒。
2. 添加水和洗涤剂：当开始洗涤循环时，洗衣筒会自动注入一定量的水和洗涤剂。
无论是手动添加洗涤剂还是使用洗衣机自带的自动洗涤剂投放系统，都会确保洗衣液与水混合。
3. 洗涤循环：洗衣筒通常会旋转，以搅动和翻动衣物。
在洗涤循环中，洗涤剂与水混合，通过搅动和摩擦来去除衣物上的污渍和污垢。
通常还配备有洗涤槽上方喷淋装置，它可以向衣物喷射水流，增强洗涤效果。
4. 排水循环：在洗涤完成后，洗涤筒会排出洗涤水。
排水过程中，通常会通过漏斗或管道将脏水顺利排出洗衣机。
5. 脱水循环：在排水完成后，洗衣机会自动切换到脱水循环。
脱水筒通常会以高速旋转，利用离心力将衣物中的水分甩干。
脱水循环的时间可以根据需要进行调节。
6. 完成洗衣程序：当脱水循环完成后，洗衣机会发出提示音，表示洗衣程序已经完成。
用户可以打开洗衣机的门，取出干燥的衣物并进行晾晒或其他后续处理。
需要注意的是，不同型号和品牌的双筒洗衣机可能在工作原理上会有些许差异。
上述工作原理是一般的双筒洗衣机的工作原理概述。
