微机原理与接口技术第六章习题解答
微机原理与接口技术（楼顺天第二版）习题解答
第6章 总线及其形成
答：内存储器按其工作方式的不同，可以分为随机存取存储器（简称随机存储器或RAM）和只读存储器（简称ROM）。
随机存储器。随机存储器允许随机的按任意指定地址向内存单元存入或从该单元取出信息，对任一地址的存取时间都是相同的。由于信息是通过电信号写入存储器的，所以断电时RAM中的信息就会消失。计算机工作时使用的程序和数据等都存储在RAM中，如果对程序或数据进行了修改之后，应该将它存储到外存储器中，否则关机后信息将丢失。通常所说的内存大小就是指RAM的大小，一般以KB或MB为单位。
只读存储器。只读存储器是只能读出而不能随意写入信息的存储器。ROM中的内容是由厂家制造时用特殊方法写入的，或者要利用特殊的写入器才能写入。当计算机断电后，ROM中的信息不会丢失。当计算机重新被加电后，其中的信息保持原来的不变，仍可被读出。ROM适宜存放计算机启动的引导程序、启动后的检测程序、系统最基本的输入输出程序、时钟控制程序以及计算机的系统配置和磁盘参数等重要信息。
答：存储器的主要技术指标有：存储容量、读写速度、非易失性、可靠性等。
答：在选择存储器芯片时应注意是否与微处理器的总线周期时序匹配。作为一种保守的估计，在存储器芯片的手册中可以查得最小读出周期tcyc(R)(Read Cycle Time)和最小写周期tcyc(W)(Write Cycle Time)。如果根据计算，微处理器对存储器的读写周期都比存储器芯片手册中的最小读写周期大，那么我们认为该存储器芯片是符合要求的，否则要另选速度更高的存储器芯片。
8086CPU对存储器的读写周期需要4个时钟周期(一个基本的总线周期)。因此，作为一种保守的工程估计，存储器芯片的最小读出时间应满足如下表达式：
tcyc(R)＜4T－tda－tD－T
其中：T为8086微处理器的时钟周期；tda为8086微处理器的地址总线延时时间；tD为各种因素引起的总线附加延时。这里的tD应该认为是总线长度、附加逻辑电路、总线驱动器等引起的延时时间总和。
同理，存储器芯片的最小写入时间应满足如下表达式：
tcyc(W)＜4T－tda―tD―T
答：全地址译码、部分地址译码和线选。全地址译码方式下CPU地址总线的所有地址均参与存储单元的地址译码，存储单元地址唯一；部分地址译码方式和线选方式下CPU地址总线的有一些地址信号没有参与译码，则取0或取1均可，所以存储器的存储单元地址不唯一，有重复。
答：数据总线的低8位接偶存储体，高8位接奇存储体；地址总线的A19~A1同时对奇偶存储体寻址，地址总线的A0只与偶地址存储体连接，BHE与奇地址存储体连接。
答：(1)1k×1 32825611KK片，片内寻址：09AA:，共10位；片选控制信号：1015AA:，共6位。
(2)1k×4 3286414KK片，片内寻址：09AA:，共10位； 片选控制信号：1015AA:，共6位。
(3)4k×8 328848KK片，片内寻址：011AA:，共12位； 片选控制信号：1215AA:，共4位。
(4)16k×4 3284164KK片，片内寻址：013AA:，共14位； 片选控制信号：1415AA，共2位。
答：(1)1k×1 2568204811KK片，片内寻址：09AA:，共10位； 片选控制信号：1019AA:，共10位。
(2)1k×4 256851214KK片，片内寻址：09AA:，共10位； 片选控制信号：1019AA:，共10位。
(3)4k×8 25686448KK片，片内寻址：011AA:，共12位； 片选控制信号：1219AA:，共8位。
(4)16k×4 256832164KK片，片内寻址：013AA:，共14位； 片选控制信号：1419AA:，共6位。
答：32K=152=8000H，所以，最高地址为：4000H+8000H-1=BFFFH，则，可用的最高地址为0BFFFH.
答：7FFFH-4000H+1=4000H=142=16KB，内存容量为16KB。
答：因为6264的片容量为8KB。RAM存储区域的总容量为03FFFH-00000H+1=4000H=16KB，故需要2片6264芯片。连接图如图所示。
14A15A13A5VMEMWMEMR16A17A18A19A0A12AOE1CS2CSWE0D7D62640A12AOE1CS2CSWE0D7D6264ABC1G2AG2BG0Y1Y2Y3Y4Y5Y6Y7Y74LS1385VMEMWMEMR07DD012AA
图 与8088系统总线的连接图 检测程序段：
MOV AX,0000H
MOV DS,AX
MOV SI,0
MOV CX,16*1024
MOV AL,55H
CMPL: MOV [SI],AL
MOV BL,[SI]
CMP BL,AL
JNE ERROR
INC SI
LOOP CMPL
MOV DL,0EEH
JMP NEXT
ERROR: MOV DL,01H
NEXT:
…
答：EPROM芯片的编程有两种方式：标准编程和快速编程。
在标准编程方式下，每给出一个编程负脉冲就写入一个字节的数据。Vpp上加编程电压，地址线、数据线上给出要编程单元的地址及其数据，并使CE=0,OE=1。上述信号稳定后，在PGM端加上宽度为50ms±5ms的负脉冲，就可将数据逐一写入。写入一个单元后将OE变低，可以对刚写入的数据读出进行检验。
快速编程使用100s的编程脉冲依次写完所有要编程的单元，然后从头开始检验每个写入的字节。若写的不正确，则重写此单元。写完再检验，不正确可重写。
EEPROM编程时不需要加高电压，也不需要专门的擦除过程。并口线EEPROM操作与SRAM相似，写入时间约5ms。串行EEPROM写操作按时序进行，分为字节写方式和页写方式。
答：8088最大方式系统与存储器读写操作有关的信号线有：地址总线019AA:，数据总线：07DD:，控制信号：,MEMRMEMW。
根据题目已知条件和74LS138译码器的功能，设计的板内数据总线驱动电路如图（a）所示，板内存储器电路的连接电路图如图 （b）所示。
74LS245A0~A7B0~B7D0~D7XD0~XD7DIRE74LS138的Y0MEMRMEMW74LS138的Y374LS138的Y274LS138的Y1
图（a）板内数据总线驱动电路
图 （b）板内存储器电路的连接图
答：Intel 2764的片容量为8KB，而题目给出的地址共32KB，说明有4个地址区重叠，即采用部分地址译码时，有2条高位地址线不参加译码（即1314,AA不参加译码）。
地址译码电路及2764与总线的连接如图所示。
2764A0~A12D0~D7OECE+5VD0~D7A0~A12VPPPGMMEMRA15A19A18A17A16
图地址译码电路及2764与总线的连接
答：2K×8的Intel 6116SRAM芯片有11个地址引脚，8个数据引脚，现形成4KB的存储器，则需要两块6116的芯片进行字节扩展。2000H~3FFFH有8KB，所以必定有地址重叠，应该采用部分地址译码方式。根据地址范围，A15~A13必为001，A12与A11使用一个进行片选译码。
在图中A11没有参与译码，当A15~A11为00100或00101时会选中上面的6116芯片，所以上面6116芯片的地址范围为：2000H~2FFFH；当A15~A11为00110或00111时会选中下面的6116芯片，所以下面6116芯片的地址范围为：3000H~3FFFH。
答：（1）00000H~01FFFH为8KB，03000H~03FFFH为4KB，所以需要6个4K×4的ROM芯片，共3组。
（2）
答：（1）70000H~7BFFFH有0C000H字节，即48KB，根据题图，给出的SRAM芯片为16K×8。所以需要3片存储芯片；
（2）3个芯片的地址范围分别为：70000H~73FFFH，74000H~~77FFFH，78000H~7BFFFH；
（3）
答：程序如下：
STARTADDR = 2000H
CHECKNUM = 9000H
CODE SEGMENT
ASSUME CS:CODE
START: MOV AX,0 ;将数据段段地址寄存器DS设为0000H
MOV DS,AX
MOV BX,STARTADDR MOV CX,CHECKNUM
MOV DX,0 ;用DX来计出错内存单元的个数
MOV SI,1000H ;用SI进行出错字节单元地址存储寻址
XH: MOV AL,55H
MOV [BX],AL ;写入
CMP [BX],AL ;读出，比较
JNZ ERROR
MOV AL,0AAH
MOV [BX],AL
CMP [BX],AL
JNZ ERROR
JMP RIGHT
ERROR: INC DX ;出错字节单元数增1
MOV [SI],BX ;将出错字节单元的地址存入1000H开始的缓冲区
INC SI
INC SI
RIGHT: INC BX
LOOP XH
HLT
CODE ENDS
END START
答：73FFFH-70000H+1=4000H=16K。ntel 6264的片容量为8KB，RAM存储区总容量为16KB，故需要2片6264。8086最小方式系统与存储器读写操作有关的信号线有：地址总线019AA:，数据总线：015DD:，控制信号：/,,,MIORDWRBHE。
此SRAM电路与8086系统总线的连接图如图所示。
+5V0ABHEOE70D~DRDWR12A131A~A0D7DWE2CS1CS0AOE12A0D7DWE2CS1CS2AG2BG1GCBA0Y1Y2Y3Y4Y5Y6Y7Y19A15A14AIOM18A17A16A0A158D~D62646264 图 SRAM电路与8086系统总线的连接图
答：28C16的引脚功能：
VCC，GND：电源和地
100~AA：11位地址线，可寻址2KB地址空间
70~DD：8位数据线
WE：写允许，低电平有效。
微机原理第六章习题答案
微机原理第六章习题答案
微机原理第六章习题答案
第一节：数制转换
在微机原理课程中，数制转换是一个非常重要的概念。在计算机中，常用的数制有二进制、十进制和十六进制。数制转换是指将一个数从一种进制表示转换为另一种进制表示的过程。
1. 将二进制数1101.101转换为十进制数。
首先，我们需要了解二进制数的权重计算方法。对于二进制数1101.101，从小数点开始，从右到左，每一位的权重依次是2^(-1)，2^(-2)，2^(-3)，2^0，2^1，2^2，2^3。
将每一位的值与对应的权重相乘，并将结果相加，即可得到十进制数的值。
计算过程如下：
(1 * 2^3) + (1 * 2^2) + (0 * 2^1) + (1 * 2^0) + (1 * 2^(-1)) + (0 * 2^(-2)) + (1 *
2^(-3))
= 8 + 4 + 0 + 1 + 0.5 + 0 + 0.125
= 13.625
所以，二进制数1101.101转换为十进制数为13.625。
2. 将十进制数45转换为二进制数。
将十进制数45除以2，得到商22和余数1。将商22再次除以2，得到商11和余数0。将商11再次除以2，得到商5和余数1。将商5再次除以2，得到商2和余数1。将商2再次除以2，得到商1和余数0。将商1再次除以2，得到商0和余数1。 将每一次得到的余数从下往上排列，得到二进制数101101。
所以，十进制数45转换为二进制数为101101。
3. 将十六进制数3F转换为二进制数。
首先，我们需要了解十六进制数的权重计算方法。对于十六进制数3F，从右到左，每一位的权重依次是16^0，16^1。
将每一位的值与对应的权重相乘，并将结果相加，即可得到二进制数的值。
计算过程如下：
(15 * 16^0) + (3 * 16^1)
= (15 * 1) + (3 * 16)
= 15 + 48
= 63
微机原理与接口技术(第三版)课本习题答案.
第二章 8086体系结构与80x86CPU
1．8086CPU由哪两部分构成？它们的主要功能是什么？
答：8086CPU由两部分组成：指令执行部件(EU，Execution Unit)和总线接口部件(BIU，Bus Interface Unit)。指令执行部件（EU）主要由算术逻辑运算单元(ALU)、标志寄存器FR、通用寄存器组和EU控制器等4个部件组成，其主要功能是执行指令。总线接口部件(BIU)主要由地址加法器、专用寄存器组、指令队列和总线控制电路等4个部件组成，其主要功能是形成访问存储器的物理地址、访问存储器并取指令暂存到指令队列中等待执行，访问存储器或I／O端口读取操作数参加EU运算或存放运算结果等。
2．8086CPU预取指令队列有什么好处？8086CPU内部的并行操作体现在哪里？答：8086CPU的预取指令队列由6个字节组成，按照8086CPU的设计要求，指令执行部件（EU）在执行指令时，不是直接通过访问存储器取指令，而是从指令队列中取得指令代码，并分析执行它。从速度上看，该指令队列是在CPU内部，EU从指令队列中获得指令的速度会远远超过直接从内存中读取指令。8086CPU内部的并行操作体现在指令执行的同时，待执行的指令也同时从内存中读取，并送到指令队列。
5．简述8086系统中物理地址的形成过程。8086系统中的物理地址最多有多少个？逻辑地址呢？答：8086系统中的物理地址是由20根地址总线形成的。8086系统采用分段并附以地址偏移量办法形成20位的物理地址。采用分段结构的存储器中，任何一个逻辑地址都由段基址和偏移地址两部分构成，都是16位二进制数。通过一个20位的地址加法器将这两个地址相加形成物理地址。具体做法是16位的段基址左移4位(相当于在段基址最低位后添4个“0”)，然后与偏移地址相加获得物理地址。由于8086CPU的地址线是20根，所以可寻址的存储空间为1M字节，即8086系统的物理地址空间是1MB。逻辑地址由段基址和偏移地址两部分构成，都是无符号的16位二进制数，程序设计时采用逻辑地址，也是1MB。
《微机原理与接口技术》 洪永强习题答案
《微机原理与接口技术》—习题及参考答案
与洪永强编著的
教材配套使用
2008年9月2日 目录
第 1 章 微型计算机概述 .............................................................................. 3
第 2 章 微处理器 .......................................................................................... 4
第 3 章 寻址方式和指令系统 ...................................................................... 7
第 4 章 汇编语言程序设计 ........................................................................ 12
第 5 章 输入输出接口 ................................................................................ 15
第 6 章 存储器 ............................................................................................ 16
第 7 章 中断系统 ........................................................................................ 18
第 8 章 计数器/定时器与DMA控制器 ...................................................... 24
微型计算机课后答案(第六章)
微型计算机课后答案（第六章）
（六）习题六解答
1．CPU与外设交换数据的方式分为几种？各有什么特点？
接口电路控制数据信号的传送，这种传送操作是在中央处理器监控下完成的，对中央
处理器而言，数据传送就是输入输出操作，中央处理器可以采用查询、中断和DMA 3种方
式控制接口的传送操作。
1．查询方式
查询方式是中央处理器随时询问接口数据传送完否或数据准备好否，在查询方式下，
中央处理器需要完成下面一些操作：
(1)中央处理器向接口发出传送命令，输入数据或输出数据。
(2)中央处理器查询外设是合允许传送(输出数据发送完否或输入数据准备好否)，如接口
状态允许发送，则中央处理器向接口发出数据；如输入准备好，则中央处理器取回数据。
查询方式下，中央处理器需要花费较多的时间去“询问”状态，而接口处于被动状态。
2.中断方式
中断方式下，中央处理器不必定时查询接口状态，而由接口在数据发送完毕或接收数
据准备好时通知中央处理器，中央处理器再发送或接收数据。中断方式提高了系统工作效率，
使中央处理器可以管理更多的接口。
3．直接存储器存取(DMA)方式
DMA 方式即是数据不经过中央处理器再存储器和外设之间直接传送的操作方式。
DMA方式适合大量的高速数据传送，如存储器与磁盘之间的数据传送。但DMA方式控制
复杂，需要专用接口控制芯片。
2.如何从CPU的指令系统判断I/O端口的编码方式？当系统采用存储器映射编址时，
使用MOV指令能否访问整个存储空间？
答：指令系统中若有IN或OUT指令存在，则I/O端口的编址方式属于单独编址方式，
若不存在IN或OUT指令，则属于存储器映射编址。
当采用存储器映射编址时，可以使用MOV指令访问整个地址空间。
3．比较中断传送和DMA传送的区别。
答：中断方式下，外设需与主机传输数据时要请求主给予中断服务，中断当前主程序的执行，
自动转向对应的中断处理程序，控制数据的传输，过程始终是在处理器所执行的指令控制之
微型计算机原理及其接口技术第六章部分习题

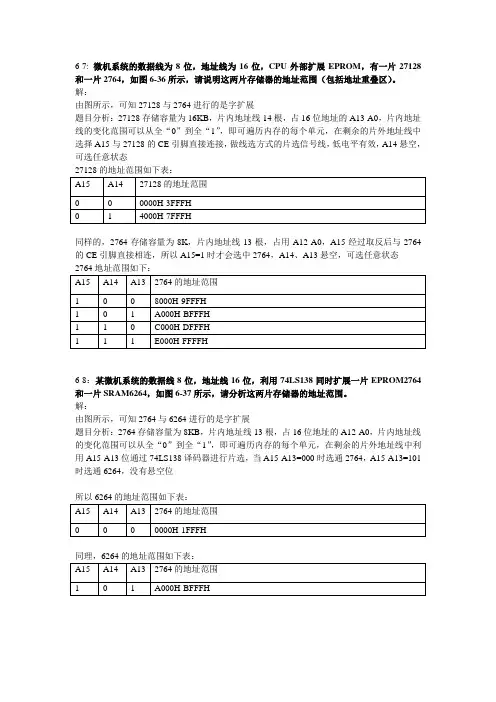

6-7: 微机系统的数据线为8位，地址线为16位，CPU外部扩展EPROM，有一片27128和一片2764，如图6-36所示，请说明这两片存储器的地址范围（包括地址重叠区）。
