电路保护类型及选型要点
1
电子工程师有必要记住的电路保护类型及选型要点
电路保护的作用
电路保护器件就是为电路和电子元器件提供防护的被动元件。电路保护主
要是保护电子电路中的元器件在受到过压、过流、浪涌、电磁干扰等情况下不
受损坏。作为电子工程师必不可少的就是跟电子元器件打交道，其中也少不了
为客户提供防护方案设计、整改以及电路保护器件选型建议。但是在为客户提
供方案及选型建议前，工程师自己首先要清楚客户的产品需要哪种防护，防护
的重点是以过流为主?过压为主还是在防雷限压的基础上要兼顾静电放电?以
下是硕凯电子FAE工程师整理的几种常见的电路保护类型及过压过流防护器件
选型要点。
电路保护的几种常见类型
1、过流保护(over current)
是当电流过大时自动断电，防止电路与案件因超过额定电流而造成的损坏。
2、过压保护(Over-Voltage)
主要是防止过电压或静电放电(Discharge Suppression)对电子元器件的损坏，
3、过温保护(OT)
温度保护组件从商品化到现在，已经走过了一个甲子，目前过温保护组件
广泛运用于对温度有特殊要求的场合，此类保护组件按照作动原理可分为化学
药品作动型、低温合金作动型，其中化学药品作动型产品的主要特点是可以做
低温型产品(目前有做到48℃)，但结构较为复杂，成本较高;低温合金型作动主
要是一根直径较大的低温熔丝起导通作用，必须保证在通过额定电流产生的热
量不会使熔丝熔化，此低温熔丝一般是通过调节锡(Sn)、铜(Cu)、银(Ag)、铋(Bi)、
铟(In)等成份的比例来调节其熔点。
4、过温过流保护(TFR)
近年来，随着应用的提升, 单纯的温度保护功能, 已不能满足日新月异电
器、电机、马达及3C产品安全保护的需求,因此再研发出能因应因温度、电流
及电压异常情况下同时监控并及时保护的组件, 而此样组件的兴起主要以锂离
2
子电池及锂高分子电池为最大应用。
5、过流过压(OCOV)
随着现代电子产品的复杂化，对于保护组件运用的要求也日益提高，如保
护的全面性、有限的预留空间等，随着这些要求的提出，保护组件界掀起了一
场组合封装的热 潮，如上面提到过流过温保护也算组合封装的一种，但过流
过压保护组合封装产品目前大多数还处在研发阶段，还没有成熟的商业化产品
面市。
过压保护器件选型
1、关断电压Vrwm的选择
一般关断电压至少要比线路最高工作电压高10%;
2、箝位电压VC的选择
VC是指在ESD冲击状态时通过TVS的电压，它必须小于被保护电路的能
承受的最大瞬态电压;
3、浪涌功率Pppm的选择
不同功率，保护的时间不同，如600w(10/1000μs);300W(8/20μs);
4、极间电容的选择
被保护元器件的工作频率越高，要求TVS的电容要越小。
过流保护器件的选型
过流保护器件主要有一次性熔断器、自恢复熔断器、熔断电阻和断路器等，
其中，最重要的是自恢复保险丝，以下是过流保护器件PTC自恢复保险丝选型
要点：
1、保持电流要略大于用户的正常工作电流。
2、Vmax要大于或等于用户的最大工作电压。
3、Imax要大于最大故障短路电流。

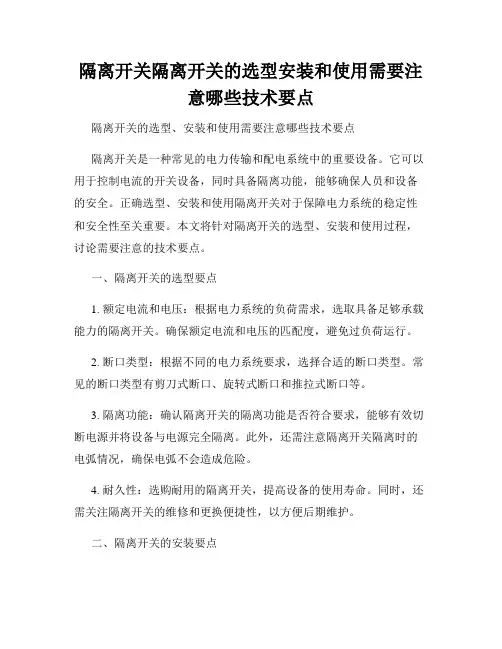

隔离开关隔离开关的选型安装和使用需要注意哪些技术要点
