基站天线的下倾角设置建议(1)
基站天线的下倾角设置建议一、 下倾角概述基站天线作为移动通信网络的终端，承载了电磁波发射与接收的双工功能，即移动通信信号传递的载体，其应用效果的好坏直接决定了移动通信网络的优劣。
基站天线的应用效果的好坏，一般受限于基站电磁环境、天线挂高、天线方位角及天线下倾角四大重要因素，只有四大因素相辅相成，方能实现基站天线的最佳应用效果，本文结合基站的各种电磁环境、天线挂高对基站天线下倾角的设置进行简单的分析介绍。
合理设置天线下倾角不但可以降低同频干扰的影响，有效控制基站的覆盖范围和整网的软切换比例（对CDMA 网络而言），而且可以加强本基站覆盖区内的信号强度。
通常天线下倾角的设定有两个侧重方向，即侧重于干扰抑制和侧重于加强覆盖。
这两个侧重方向分别对应不同的下倾角算法。
一般而言，对基站分布密集的地区应侧重于考虑干扰抑制，而基站分布较稀疏的地区则侧重于考虑加强覆盖。
1.1．考虑干扰抑制时的下倾角在基站天线半功率角范围内，天线增益下降缓慢，超过半功率角后，天线增益（尤其是上波瓣）衰减很快。
因此从控制干扰的角度考虑，可认为半功率角的延长线到地面的交点（B 点）为该基站的实际覆盖边缘。
在基站周围环境理想情况下，下倾角可按以下公式计算。
α＝actan （H/R ）+β/2 公式一倾角θ天线高度同频小区基站天线覆盖示意图覆盖距离服务区异频区图1、 基站天线控制干扰时的下倾角应用图其中α为天线的下倾角，H 为天线有效高度，β为天线的垂直半功率角。
R 为该小区最远的覆盖距离，即覆盖长径R 。
1.2.考虑加强覆盖时的下倾角在基站分布较稀疏的地区，天线下倾角设定无需考虑垂直半功率角等因素的影响。
为保证覆盖区边缘有足够强的信号，可认为天线主瓣方向延长线到地面的交点（B点）为该基站的实际覆盖边缘。
在基站周围环境理想情况下，下倾角可按以下公式计算。
α＝actan（H/R）公式二公式二含义如下图所示。
图二、基站天线控制信号强度时的下倾角应用图二、下倾角设置的应用分析2.1.下倾角分类目前天线行业内天线的下倾角实现方式有三种：机械下倾角、预置电下倾角以及电调下倾角；需要下倾角=机械下倾角+预置电下倾角+电调下倾角。
下倾角计算工具
说明：1.计算下倾角时请输入天线挂高和与周边基站距离
2.计算时需要判断基站所处无线环境，郊区县城按照一般城区考虑
3.设置下倾角还要考虑基站主要覆盖的区域在小区范围中的位置，距离基站较近时，可以考虑加大下倾角1-2度
4.由于下倾角的计算方法，各个规划区不同。
请大家首先判断该站点所属的规划区。
例如：如果是密集城区的站点，带入密集市区的一列，输入天线挂高、根据基站站距列表，输入与周边基站的距离，则得到下倾角。
以此类推。
5.密集市区范围：北京东四环、南二环、西三环、北四环之间区域
6.一般市区：五环内除密集市区的区域，回龙观、天通苑、机场、亦庄等区域，郊区县县城按照一般城区处理
7.郊县道路主要指北京到京外高速公路、国道、郊区县间公路以及郊区县城周边区域
426.6667。
浅谈移动通信基站天馈线之安装施工
浅谈移动通信基站天馈线之安装施工摘要：在通信工程建设中，移动通信基站天馈线安装是很常见的一项施工项目。
天馈线的主要功能是传输、发射和接收信号，其安装质量直接关乎整个通信系统稳定和通信质量，提升天馈线的安装施工工艺，是解决移动通信系统运行问题的重要途径。
本文主要针对移动通信基站天馈线安装施工要点进行初步探讨。
论文国网/1/view-8380034.htm关键词：通信基站；天馈线；安装施工；一、基站天馈线系统安装内容及流程移动通信基站天馈系统包括天线、室内外跳线、避雷器、主馈线、馈线夹、接地夹等。
天馈线的安装主要包括：天线、硬馈线、室内软跳线、室外软跳线、低噪声放大器（ALNA/TMA)的安装。
而ALNA是安装在室外接近天线的地方，其起到的作用是：合并收发信号至双工天线，对接上信号做第一级放大。
天线系统安装之后，还要进行测试以证实天馈线系统能否正常操作，并将测试结果打印作为竣工资料。
常见的天线连接组件是天线避雷器，馈线接地夹，馈线连接头，防水胶带，一般天馈线的安装流程为：天线安装→天馈线布放→馈线接地→天馈线室内连接→天线标签制作。
二、天馈线种类目前天馈线主要有全向型天线和定向型天线两种。
全向天线是垂直安装的圆柱形，接收天线指向上，发射天线向下，它的辐射角度较广，在辐射的过程中无方向性，辐射较为均匀。
全向天线一般应用在需要辐射范围较广的县、镇，能起到全方位覆盖信号的目的。
定向天线一般应用于人口密度较大、利用频率较高的城区及小区，其辐射角度有一定的限制，它有两个重要的指标数据，即方位角与下倾角。
当做发射天线时，排水口向上，并封住，当做接收天线时，排水口向下，不封住。
三、天馈线安装施工要点1、天馈线安装施工要点1）事先检查天线的型号、挂高、方位角、安装位置与实际设计要求相符，天线支架与铁塔、天线与天线支架之间的连接要求可靠牢固；2）所有天线的抱杆安装稳固，抱杆接地良好，要求所有天线抱杆垂直于地面，保持垂直误差应小于2度；3）天线方位角、下倾角安装与设计一致；4）天线连接正确，扇区关系正确；5）天线须在避雷针45度角的保护区域内；6）全向天线应保持垂直，误差应小于±2度；7）全向天线护套顶端应与支架齐平或略高出支架顶部，全向天线离塔体距离应不小于1.5 m，定向天线离塔体距离应不小于1 m；8）全向天线收发水平间距应不小于3.5 m，在屋顶上安装时，全向天线与天线避雷针之间的水平间距应不小于2.5 m，并尽量避免产生盲区；9）测量天线的方位角，同一扇区两副天线朝向一致，定向天线方位角误差不大于±5度，定向天线倾角误差应不大于±0.5度；10）用量角仪测量天线的实际机械下倾角，如果是单极化天线，则每根天线都要测量，全向天线不检查，定向天线倾角误差应不大于±0.5°，实际天线机械下倾角与设计要求一致，且两根单极化天线的下倾角一致；11）与G网天线隔离，要求垂直隔离距离大于1 m，水平隔离距离大于2 m；12）完工后检查各扇区主分集天线是否与机柜的机顶跳线一一对应。

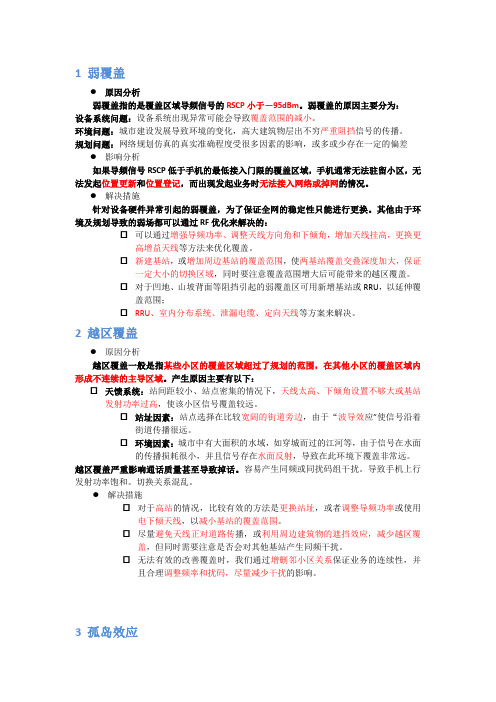

TD网络优化 问题处理
1 弱覆盖●原因分析弱覆盖指的是覆盖区域导频信号的RSCP小于－95dBm。
弱覆盖的原因主要分为：设备系统问题：设备系统出现异常可能会导致覆盖范围的减小。
环境问题：城市建设发展导致环境的变化，高大建筑物层出不穷严重阻挡信号的传播。
规划问题：网络规划仿真的真实准确程度受很多因素的影响，或多或少存在一定的偏差●影响分析如果导频信号RSCP低于手机的最低接入门限的覆盖区域，手机通常无法驻留小区，无法发起位置更新和位置登记，而出现发起业务时无法接入网络或掉网的情况。
●解决措施针对设备硬件异常引起的弱覆盖，为了保证全网的稳定性只能进行更换。
其他由于环境及规划导致的弱场都可以通过RF优化来解决的：☐可以通过增强导频功率、调整天线方向角和下倾角，增加天线挂高，更换更高增益天线等方法来优化覆盖。
☐新建基站，或增加周边基站的覆盖范围，使两基站覆盖交叠深度加大，保证一定大小的切换区域，同时要注意覆盖范围增大后可能带来的越区覆盖。
☐对于凹地、山坡背面等阻挡引起的弱覆盖区可用新增基站或RRU，以延伸覆盖范围；☐RRU、室内分布系统、泄漏电缆、定向天线等方案来解决。
2 越区覆盖●原因分析越区覆盖一般是指某些小区的覆盖区域超过了规划的范围，在其他小区的覆盖区域内形成不连续的主导区域。
产生原因主要有以下：☐天馈系统：站间距较小、站点密集的情况下，天线太高、下倾角设置不够大或基站发射功率过高，使该小区信号覆盖较远。
☐站址因素：站点选择在比较宽阔的街道旁边，由于“波导效应”使信号沿着街道传播很远。
☐环境因素：城市中有大面积的水域，如穿城而过的江河等，由于信号在水面的传播损耗很小，并且信号存在水面反射，导致在此环境下覆盖非常远。
越区覆盖严重影响通话质量甚至导致掉话。
容易产生同频或同扰码组干扰。
导致手机上行发射功率饱和。
切换关系混乱。
●解决措施☐对于高站的情况，比较有效的方法是更换站址，或者调整导频功率或使用电下倾天线，以减小基站的覆盖范围。
天馈系统隐患0707
抚州现网天馈系统隐患一 天线挂高过低（站或站址矮）的问题隐患1 临川莲源娄家基站1.1 基站情况描述临川莲源娄家基站是属于第三批新建站，在新开后路测分析中就发现该站的发射信号、覆盖范围等存在可疑问题；怀疑是天线混接；紧接着就又有属于该基站信号覆盖范围内的用户投诉。
DT测试分析RxAGC如下图：该处距离基站约1.4Km区域，该处也即为用户投诉点。
信号强度急剧下降，经上站实地观察核实，该处刚好是环山转弯处。
该处距离基站约 1.4Km区域，信号强度急剧下降，经上站实地观察核实，该处也刚好是环山转弯处。
图表 1 临川莲源娄家基站覆盖RxAGC示意图基站天线情况表：1.2 现场处理方法确定基站硬件设备以及后台参数无误之后，工程师在天线核查时，重新缕着天馈线进行核对并未发现有接错接反的现象，而且与标签完全吻合，充分说明了馈线接线正常。
我们塔工按照局方描述的居民区域做了现场的微调，具体详情如下表格。
Site NamePN 设计Azi mut h安装Azi mut h现场调整Azim uth (New)设计Me ch_Tilt安装Mech _Tilt (New)现场调整Mech _Tilt (New)Anten naVen dor (New)AntennaType(New)极化方式 (New)Height (New)临川莲源娄家 123 140120 3.0 0.0 摩比MB800-65-17DT3 双 20临川莲源娄家291 330335 280 3.0 0.0 摩比MB800-65-17DT3双 20经核查发现：该站地理环境复杂，周围四面环山，而且该站天线的高度未超过山体的高度。
下面是基站为中心，各个角度朝向的环境情况的拍照:该基站整体图：图表 2 临川莲源娄家基站整体图该基站45°朝向环境：图表 4 临川莲源娄家基站45°朝向环境图表 5 临川莲源娄家基站90°朝向环境该基站135°朝向环境：图表 6 临川莲源娄家基站135°朝向环境该基站225°朝向环境：图表 8 临川莲源娄家基站225°朝向环境该基站315°朝向环境：图表 10 临川莲源娄家基站315°朝向环境该站1扇区120°朝向环境：图表 11 临川莲源娄家基站1扇区120°朝向环境图该站2扇区280°朝向环境：图表 12 临川莲源娄家基站2扇区280°朝向环境图1.3 该站总结及建议从上面的分析和现场环境照片，不难看出：该站确实是比较矮；距离该站约200m处有联通的基站，明显比较高。
RF优化过程中常见的问题及解决方案
RF优化过程中常见的问题及解决方案LTE中RF优化常见的问题及手段一、网络优化流程优化的第一阶段是单站点验证，涉及每个新建站点的功能验证。
单站点验证的目标是确保站点安装和参数配置的正确。
其次是RF优化。
一旦规划区域内的所有站点的安装和验证工作完成，RF（或Cluster）优化工作随即开始。
这是优化的主要阶段之一，目的是控制覆盖（弱覆盖，过覆盖，导频污染等），梳理切换关系，提高切换成功率，保证下一步业务参数优化时无线信号的分布是正常的。
RF优化的基本流程如下：1.测试准备：包括优化目标（RSRP/SINR/下载速率等），划分簇、测试路线等，准备车辆、测试工具及资料。
2.数据采集：DT测试、室分测试、eNodeB配置数据采集等。
3.问题分析：弱覆盖，过覆盖，导频污染，切换问题分析，干扰问题分析。
4.调整实施：工程参数调整（下倾角，方位角，挂高，功率，站高等），邻区参数调整（核查邻区关系是否存在，添加必要邻区，删除冗余邻区等）。
5.RF指标满足KPI指标要求。
6.RF优化结束。
二、RF优化常见的问题1.弱覆盖：各小区的信号在某区域都小于优化基线（客户定的目标值），例如宁波LTE项目规定RSRP<-100时就算是弱覆盖。
2.无主导小区：无主导覆盖区域指某一片区域内服务小区和邻区的接收电平相差不大，不同小区之间的下行信号在小区重选门限附近的区域，并且无主导覆盖的区域接收电平一般或者较差。
在这种情况下，会导致服务小区的SINR不稳定，还可能发生接收质量差等问题。
在空闲态主导小区重选更换过于频繁，进而导致在连接态的终端由于信号质量差发生的切换频繁或者掉话等问题。
无主导覆盖也可以认为是弱覆盖的一种。
服务小区和邻区列表中的RSRP值都在-100左右也算是弱覆盖。
3.过覆盖：也叫越区覆盖。
越区覆盖一般是指某些基站的覆盖区域超过了规划的范围，在其他基站的覆盖区域内形成不连续的主导区域。
比如，某些超过周围建筑物平均高度的站点或者周边无线环境良好的情况下，发射信号可以传播很远，在其他基站的覆盖区域内形成了主导覆盖，产生的“岛”的现象。
(完整)LTE网络RF优化调整实施规范(试行)V2.3
LTE网络RF优化调整实施规范(试行）RF优化原则：原则1：RSRP和SINR同步优化，同步提升。
原则2:消除弱覆盖(保证RSRP覆盖）、控制越区覆盖。
原则3：合理规划每个扇区主覆盖区域，除弱扶强，控制重叠覆盖，避免模3干扰。
原则4：优先调整天线的下倾角、方位角、天线挂高，次之考虑天馈整改及加站，最后再考虑调整小区发射功率和天线选型.RF优化流程：1、拉网测试,摸底网络覆盖情况。
2、问题点分析，整体规划每个扇区主覆盖区域。
3、提出优化调整方案。
4、优化调整。
5、复测,优化效果验证。
RF优化调整方法：天馈调整、功率调整、邻区优化、PCI优化调整。
1、天馈调整1) 保证基站工参信息的准确性，对发生变化的基站工参信息及时进行更新。
上站天馈调整前先核查待调整扇区天线实际安装的方位角、俯仰角、挂高等信息，依据优化调整方案实施天馈调整并按照要求填写《天馈调整反馈资料表》里的相关内容,详细记录天馈摸查及调整的信息。
2) 对现场优化过程中发现的问题（如天线存在阻挡，安装问题导致天线无法调整,无法上站,站点过高、过矮、过近等）要及时的进行汇总归类,并向客户交流汇报，同时推动相关责任部门协调解决。
3）方位角调整原则：为减少模3干扰问题,第一扇区模3等于0，第二扇区模3等于1,第三扇区模3等于2；同时控制第一扇区方向角范围0°±60°,第二扇区120°±60°,第三扇区240°±60°。
为降低小区间干扰，站内相邻扇区间夹角应大于90度。
对于特殊情况无法按照以上原则实施调整的扇区要进行详细的原因说明。
4）下倾角调整原则：对天线下倾角进行调整时原则上按照3度机械+N度电子下倾角进行调整，对于特殊情况无法按照以上原则实施调整的扇区要进行详细的原因说明。
5) 如果与C网共天馈,在调整天线的方位角和机械下倾角之前务必和C网优化人员进行协商,取得一致后方可实施，优先调整天线的电子下倾角。
干扰问题导致5G速率异常案例
干扰问题导致5G速率异常案例上报地市：广东省案例上报人：韩喆1、问题描述5月5日茂名市委5G演示，SPEEDTEST速率异常。
市委占用AAU小区为外贸大厦5G站点2小区，站点共3个小区，1小区覆盖市政府（五一期间新开通），2小区覆盖市委，3小区拉远覆盖体育中心。
当天使用CPE1.0接收5G信号，手机进行SPEEDTEST速率测试，速率不达标。
2、问题处理1）站点测试及硬件排查外贸大厦站点在3月份体育中心5G演示时，由于干扰问题临时将帧偏置调整为65280，参数为基站级参数。
市委测试速率异常怀疑也是干扰问题导致，分别前往市府（1小区）、市委（2小区）、体育中心（3小区）进行测试，市委、市政府速率异常，体育中心速率正常。
核查小区级参数未发现明显问题。
3小区速率测试情况如下：查询后台（DSP NRDUCELLCHNCALIB）发现AAU通道存在通道校正失败，更换AAU、对调1/3小区光纤后速率仍未达标，排除硬件问题。
2）帧偏置核查3月体育中心演示后，诺基亚有刷齐帧结构的操作，当前联通未退频情况下，按照帧结构slot调整帧偏置并通过FFT观察干扰及前场测试情况为准。
2小区（市委）测试情况如下：4 71825 干扰凸起速率不达标：下行50，上行135 72922 干扰凸起速率不达标：下行80，上行146 76800 干扰凸起速率不达标：下行89，上行157 84480 干扰凸起速率改善：下行117，上行358 92160 干扰凸起速率改善：下行230，上行45同时，在1小区（市府）进行验证。
当5G小区的帧偏置配置成92160时，小区测试速率较好，但是当帧偏置设置成70728时，性能下降。
当帧偏置设置成92160时，5G小区和移动的LTE小区的帧结构明显没有对齐，所以在频谱扫描中能看到明显的移动LTE下行信号存在；当帧偏置配置成70728的时候，5G小区和移动的LTE小区在帧结构上是对齐的。
市委、市府相距较近，但是测试情况仍然有较大差别，考虑是否由于干扰源覆盖市委导致市委测试低于市府。
参考文档-天线下倾角理覆盖理论
一、基站天线的下倾角设置(一)下倾角概述基站天线作为移动通信网络的终端，承载了电磁波发射与接收的双工功能，即移动通信信号传递的载体，其应用效果的好坏直接决定了移动通信网络的优劣。
基站天线的应用效果的好坏，一般受限于基站电磁环境、天线挂高、天线方位角及天线下倾角四大重要因素，只有四大因素相辅相成，方能实现基站天线的最佳应用效果，本文结合基站的各种电磁环境、天线挂高对基站天线下倾角的设置进行简单的分析介绍。
合理设置天线下倾角不但可以降低同频干扰的影响，有效控制基站的覆盖范围和整网的软切换比例，而且可以加强本基站覆盖区内的信号强度。
通常天线下倾角的设定有两个侧重方向，即侧重于干扰抑制和侧重于加强覆盖。
这两个侧重方向分别对应不同的下倾角算法。
一般而言，对基站分布密集的地区应侧重于考虑干扰抑制，而基站分布较稀疏的地区则侧重于考虑加强覆盖。
1.1．考虑干扰抑制时的下倾角在基站天线半功率角范围内，天线增益下降缓慢，超过半功率角后，天线在基站分布较稀疏的地区，天线下倾角设定无需考虑垂直半功率角等因素的影响。
为保证覆盖区边缘有足够强的信号，可认为天线主瓣方向延长线到地面的交点（B点）为该基站的实际覆盖边缘。
在基站周围环境理想情况下，下倾角可按以下公式计算。
α＝actan（H/R）公式二含义如下图所示。
图二、基站天线控制信号强度时的下倾角应用图、下倾角设置的应用分析2.1.下倾角分类目前天线行业内天线的下倾角实现方式有三种：机械下倾角、预置电下倾角以及电调下倾角；需要下倾角=机械下倾角+预置电下倾角+电调下倾角。
机械下倾角：通过调整安装支架，改变天线物理位置，从而实现下倾角连续调节的调节方式。
预置电下倾角：通过天线赋形技术，调整天线馈电网络，改变天线阵列中各振子的相位，从而在天线物理位置不变的前提下，实现某个电下倾角的调节方式。
电调下倾角：通过天线关键器件移相器，连续调整天线馈电网络，连续改变天线阵列中各振子的相位，从而在天线物理位置不变的前提下，实现天线电下倾角的连续调节的调节方式。
