推力轴承
推力轴承的型式
瓦块的型式 性能特点
固定瓦块推力轴承
固定瓦块推力轴承 1 整圈刚性固定推力瓦块
每个扇形固定瓦块由斜面—平面组成。运行时，由斜面与转子推力盘的旋转平面构成油楔，使扇形瓦块上都形成动压油膜力，以与轴向载荷相平衡。这种型式的推力轴承承载能力0.5～1Mpa，通常用于小功率汽轮机
2 弹性固定推力瓦块
运行时，在动压作用下使瓦块入口处倾斜，形成楔形油膜。承载能力略高于刚性固定推力瓦块推力轴承。
3 球座式推力轴承
在球面体的两端面上装有固定斜面瓦块止推板，它由铜合金制成，具有良好的导热性能，表面浇以巴氏合金。瓦面上设有均布的8条径向油槽。这种结构也在300MW等级汽轮机中应用。 可倾瓦块推力轴承 1 密切尔（Michell）式
这种推力轴承的瓦块背面为线支撑，运转时能自动倾斜，形成油楔，使瓦块表面与推力盘平面之间建立动压油膜，保证推力轴承在液体润滑状态下工作并支撑转子的轴向载荷。这种推力轴承的瓦块型式通常有两种：
(a)带摆动线式
(b)弹性均衡式
2 金斯伯里（Kinsbury）式推力轴承
a) 传统式：
第一排和第二排垫块支撑点不在一个平面上
b) 改进式：第一排和第二排垫块支撑点在一个平面上
1.推力盘；2.瓦块；3.支架； 4.中间垫块 推力轴承的摆动瓦为点支承，它支承在杠杆均衡系统上。当个别瓦块高出其它瓦块而且载荷增大时，则中间垫块可围绕摇摆中心摆动而下降，并向邻近瓦块分载。
这种推力轴承的优点在于能将由于瓦面高低不齐而产生的载荷不均匀进行自动调整，达到各瓦块均匀承载的要求。
a) 传统式已广泛应用于大、中型功率汽轮机中。
b) 改进式瓦块布置方式与传统式瓦块布置方式不同之处是使第一排垫块和第二排垫块的支撑面处于同一平面，减少甚至不存在上下排垫块接触摩擦力对支撑点产生的摩擦力矩，从而使杠杆系统自动均衡性能进一步改善。
分析指出，为使杠杆均衡系统得到较佳的自动平衡作用，瓦块不宜太多，一般不超过10块，最佳为6-8块。
3.2推力轴承的结构型式
推力轴承的结构型式 性能特点 1
径向推力联合轴承
径向推力联合轴承（摆动线式瓦块）
1.轴瓦体 2.轴承套 3.固定环 4.调整垫块 5.支持环
6.支持弹簧 7.工作瓦块 8.挡油环9.非工作瓦块 径向和推力轴承置于一体内，轴瓦体与轴承套之间为球面配合。使轴承随轴的挠度变形而自动调整，达到瓦面与转子上推力盘表面之间有较好接触，适用于挠性转子并轴向载荷不太大的机组。
径向推力联合轴承（弹性均衡式瓦块）
1.轴承体 2.径向瓦3、4.推力瓦块 5.弹性支持环
6.调整垫片 7.径向调整块 推力瓦块搁置在弹性圈上，承载时弹性圈产生弹性变形，以达到各块瓦面与推力盘平面有良好接触的要求。这种结构运用于刚性转子并且轴向载荷不太大的机组
2
金斯伯里
式推力轴承 金斯伯里（Kinsbury）式推力轴承
适用于瓦块对称支承，故可用于正反两个转向工作。
推力轴承的摆动瓦为点支承，它支承在杠杆均衡系统上。当个别瓦块高出其它瓦块而且载荷增大时，则中间垫块可围绕摇摆中心摆动而下降，并向邻近瓦块分载

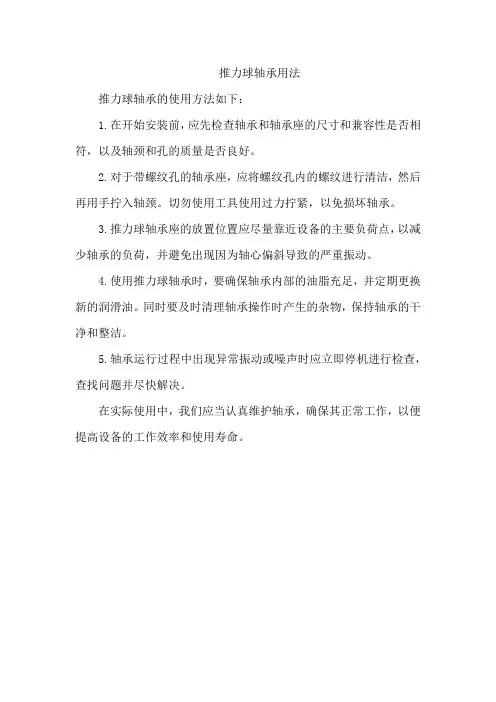

推力球轴承用法
推力球轴承用法
推力球轴承的使用方法如下：
1.在开始安装前，应先检查轴承和轴承座的尺寸和兼容性是否相符，以及轴颈和孔的质量是否良好。
2.对于带螺纹孔的轴承座，应将螺纹孔内的螺纹进行清洁，然后再用手拧入轴颈。切勿使用工具使用过力拧紧，以免损坏轴承。
3.推力球轴承座的放置位置应尽量靠近设备的主要负荷点，以减少轴承的负荷，并避免出现因为轴心偏斜导致的严重振动。
4.使用推力球轴承时，要确保轴承内部的油脂充足，并定期更换新的润滑油。同时要及时清理轴承操作时产生的杂物，保持轴承的干净和整洁。
5.轴承运行过程中出现异常振动或噪声时应立即停机进行检查，查找问题并尽快解决。
在实际使用中，我们应当认真维护轴承，确保其正常工作，以便提高设备的工作效率和使用寿命。
推力球轴承分类
推力球轴承分类
推力球轴承是一种常见的轴承类型，主要用于承受轴向负载。根据不同的设计和应用要求，推力球轴承可以分为多个分类。本文将介绍几种常见的推力球轴承分类。
一、单向推力球轴承
单向推力球轴承是最基本的推力球轴承类型之一。它由一个轴承座和一个内圈组成，内圈上有一组球和一个外圈。在轴向负载作用下，内圈和外圈之间的摩擦力会使轴承产生旋转，从而承受轴向负载。单向推力球轴承适用于单向轴向负载的场合。
二、双向推力球轴承
双向推力球轴承是相对于单向推力球轴承而言的。它由两个对称的单向推力球轴承组成，中间通过一个间隔环相连接。双向推力球轴承可以承受双向轴向负载，通常用于需要同时承受正反方向轴向负载的场合。
三、具有座圈的推力球轴承
具有座圈的推力球轴承是一种特殊设计的推力球轴承。它在内圈和外圈之间增加了一个座圈，使得内圈和外圈之间的摩擦力更加均匀，轴向负载分布更加合理。具有座圈的推力球轴承适用于需要更高负载能力和更好轴向负载分布的场合。
四、调心推力球轴承 调心推力球轴承是一种具有自我调心能力的推力球轴承。它的内圈和外圈之间采用球面结构，可以在一定范围内自由调节轴承的偏差和不对中度。调心推力球轴承适用于需要在较大偏差或不对中度下工作的场合。
五、圆锥滚子推力球轴承
圆锥滚子推力球轴承是一种结合了圆锥滚子轴承和推力球轴承的特点的轴承。它由一个内圈、一个外圈和一组圆锥滚子组成。圆锥滚子推力球轴承可以承受较大的轴向负载和较高的旋转速度，适用于需要同时承受轴向负载和径向负载的场合。
六、其他特殊推力球轴承
除了上述几种常见的推力球轴承，还有一些特殊设计的推力球轴承。例如，具有陶瓷球的推力球轴承可以提供更高的转速和更低的摩擦系数；具有密封圈的推力球轴承可以防止灰尘和污染物进入轴承内部。这些特殊推力球轴承适用于特殊环境或特殊要求的场合。
推力球轴承是一种常见的轴承类型，根据不同的设计和应用要求，可以分为单向推力球轴承、双向推力球轴承、具有座圈的推力球轴承、调心推力球轴承、圆锥滚子推力球轴承以及其他特殊推力球轴承。不同类型的推力球轴承在承受轴向负载方面具有不同的特点和应用范围，用户在选择和应用时应根据实际需求进行合理选择。
推力圆锥滚子轴承安装方法
推力圆锥滚子轴承的安装技巧
推力圆锥滚子轴承是一种广泛使用的轴承类型，应用于各种工业设备。正确的安装和维护是保证轴承正常运行的关键。下面是推力圆锥滚子轴承安装的几个技巧。
1. 清洁和检查工作：在安装前，应对轴承进行清洗和检查。需要检查的地方包括外圈、内圈和滚子。如果表面存在缺陷、划痕或者轴承损坏，需要及时更换轴承。在安装前，需要将轴承涂抹适量的润滑油。
2. 安装顺序：推力圆锥滚子轴承的安装顺序是关键。正确的顺序应当是先安装外圈、再安装滚子和内圈。然后需要按顺序安装油封、轴承盖和螺母。
3. 螺母的拧紧：轴承的拧紧力度和拧紧顺序是影响轴承寿命的关键因素。在拧紧螺母时，需要按照预设的扭矩力度进行操作。如果拧紧不够或者过度，会影响轴承的正常运行。
4. 定位轴承：在轴承的安装位置中，正确的位置决定着轴承的寿命。当安装轴承时，需要确保它们位于正确的位置。如果轴承安装不到位，可能会导致轴承外环变形，从而导致轴承损坏。
总之，推力圆锥滚子轴承的安装应该仔细、认真，并遵循正确的工序和技巧。只有正确安装和维护才能确保轴承更换后的正常运行和延长轴承的使用寿命。
[说明]止推轴承
![[说明]止推轴承](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/8cbc94c577eeaeaad1f34693daef5ef7ba0d1206.webp)
止推轴承 推力轴承是用来专门承受轴向力的专用轴承,就是轴平行的方向
的力的轴承。 推力轴承也称作止推轴承。止推轴承一般是由两
个止推垫片或更多止推垫片和若干滚动体组成,一般止推垫片分为轴
片和座片,滚动体一般最常见型式是由铁质或铜质保持架组合成整体.
该类型轴承最常见是钢球式推力轴承。止推轴承包括止推滚珠轴承,
滚锥轴承(tapered roller bearing) ,球面滚子轴承(spherical
roller bearing)及滚子止推轴承(roller thrust bearing) 。止推
滚珠轴承包括有单向平面轴承( one directional flat face
bearing) ,单向深槽轴承(grooved race bearing)及双向深槽轴承。
编辑本段止推轴承特点
止推球轴承（推力球轴承）是一种分离型轴承，轴圈、座圈可以
和保持架、钢球的组件分离。轴圈是与轴相配合的套圈，座圈是与轴
承座孔相配合的套圈，和轴之间有间隙；推力球轴承只能够承受轴向
负荷，单向推力球轴承是只能承受一个方向的轴向负荷，双向推力球
轴承可以承受两个方向的轴向负荷；推力球轴承不能限制轴的径向位
移，极限转速很低，单向推力球轴承可以限制轴和壳体的一个方向的
轴向位移，双向轴承可以限制两个方向的轴向位移。 止推滚子
轴承（推力滚子轴承）用于承受轴向载荷为主的轴、径向联合载荷，
但径向载荷不得超过轴向载荷的 55% 。与其他推力滚子轴承相比，
此种轴承摩擦因数较低，转速较高，并具有调心性能。 29000 型轴
承的棍子为非对称型球面滚子，能减小滚子和滚道在工作中的相对滑
动，并且滚子长、 直径大，滚子数量多，载荷容量高，通常采用油
润滑，个别低速情况可用脂润滑。在设计选型时，应优先选用； 80000
型推力圆柱滚子轴承、90000 型推力圆锥滚子轴承和 AXK 型推力滚
针轴承，可以承受单向的轴向载荷，它比推力球轴承的轴向载荷能力
大得多，并且刚性大、占用轴向空间小。推力圆柱滚子轴承和推力滚
推力球轴承特点
推力球轴承特点
推力球轴承是一种高精度、高效率、高刚性的轴承。其特点如下：
一、高承载能力
推力球轴承可以承受大量的轴向载荷，其承载能力比其他轴承类型更强。使用推力球轴承可以减少轴向空隙，提高机械传动的刚性。
二、精度高
推力球轴承的制作工艺非常精细，可以达到较高的制造精度和运行精度。因此，在高速运转的机器设备中，使用推力球轴承可以保证机器的运行平稳、减少机械磨损和故障。
三、结构紧凑
推力球轴承的结构非常紧凑，可以有效地减少轴承占用空间，提高机械装置的紧凑性和效率。
四、寿命长
推力球轴承内部采用优质的材料和润滑油，可以有效地减少磨损和摩擦，从而延长轴承的使用寿命。
五、安装维护方便
推力球轴承在安装和维护上相对比较简便，可以方便地拆卸和更换轴承，减少机器停机时间。
六、适应性强
推力球轴承适用于复杂工况下的各种机械传动装置，在液压机械和起重机械等高负荷工作条件下，推力球轴承的优越性能更为明显。
以上就是推力球轴承的特点，推力球轴承的各项优异性能，使得其得到了广泛应用，是工业自动化中不可或缺的一个重要零部件。
推力滚针轴承型号尺寸
推力滚针轴承型号尺寸
推力滚针轴承是一种常见的滚动轴承，广泛应用于机械设备和汽车等行业。它具有结构简单、承载能力大、转速高等优点，因此备受青睐。下面是几种常见的推力滚针轴承型号及其尺寸介绍。
1. AXK系列推力滚针轴承
AXK系列推力滚针轴承是非分离式轴承，主要有AXK0414、AXK0515、AXK0619、AXK0821等型号。这些轴承由一个外圈、一个内圈和一组针形滚子组成。它们的外径分别为4mm、5mm、6mm和8mm，内径为14mm、15mm、19mm和21mm。
2. AX系列推力滚针轴承
AX系列推力滚针轴承是分离式轴承，主要有AX1022、AX1226、AX1528、AX1730等型号。这些轴承由一个外圈、一个内圈和一组针形滚子组成。它们的外径分别为10mm、12mm、15mm和17mm，内径为22mm、26mm、28mm和30mm。
3. AS系列推力滚针轴承 AS系列推力滚针轴承主要用于轴承座中的定位和支撑作用。它们的外径为12mm、15mm、17mm和20mm，内径为26mm、30mm、35mm和47mm。
4. TC系列推力滚针轴承
TC系列推力滚针轴承由一个外圈、一个内圈和一组针形滚子组成。它们的外径为6mm、8mm、10mm和12mm，内径为19mm、22mm、28mm和35mm。
总结一下，推力滚针轴承型号多种多样，尺寸也各不相同。根据实际应用需求，选择适当的型号和尺寸的推力滚针轴承非常重要。这些推力滚针轴承不仅可以在机械设备中发挥重要作用，还可以提高设备的性能和使用寿命。因此，在选择时需要根据实际需求进行综合考虑，以确保轴承的正常运转和性能。
推力滚针轴承在机械传动、自动化设备、船舶、汽车等领域中广泛应用。通过优化设计和改进材料，推力滚针轴承在提高承载能力、减小摩擦和噪声、延长使用寿命方面取得了显著的进展。在日常维护和保养过程中，应根据操作要求进行适当的润滑和保养，确保轴承的正常运行。 综上所述，推力滚针轴承是一种重要的机械传动元件，通过选择合适的型号和尺寸，可以满足不同领域和应用的需求。在选择和使用过程中，需根据实际情况进行综合考虑，并定期进行维护和保养，以确保轴承的正常运行和使用寿命。
推力调心滚子轴承承载力载荷计算
推力调心滚子轴承承载力载荷计算
下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！
Download tips: This document is carefully compiled by this editor. I hope
that after you download it, it can help you solve practical problems. The
document can be customized and modified after downloading, please adjust
and use it according to actual needs, thank you! In addition, this shop provides
you with various types of practical materials, such as educational essays, diary
appreciation, sentence excerpts, ancient poems, classic articles, topic
composition, work summary, word parsing, copy excerpts, other materials and
so on, want to know different data formats and writing methods, please pay
attention!
推力调心滚子轴承承载力载荷计算
简介
单向推力球轴承工作原理
单向推力球轴承工作原理
单向推力球轴承是一种特殊类型的球轴承，它只能承受轴向推力，而无法承受径向力。其工作原理如下：
1. 结构：单向推力球轴承由一个环形凹槽和几个小球组成。凹槽内部有相互垂直的两个面，其中一个面是曲线形状，可以将轴向推力转换为环向力，使小球能够滚动。
2. 工作原理：当轴向推力作用于轴承时，它会使小球从凹槽内的一个端口进入，然后沿着凹槽滚动，在另一个端口离开。凹槽的形状能够将轴向推力转化为环向力，使小球能够滚动而不会滑动。
3. 单向性：单向推力球轴承是一种单向的轴承，只能传递一个方向的推力，而不能传递相反方向的推力。当反向推力作用于轴承时，小球会在凹槽中卡住，从而阻止其滚动。
4. 适用范围：单向推力球轴承常用于需要承受单向轴向推力的应用，如离合器、传动装置、转向系统等。
总之，单向推力球轴承通过凹槽的特殊结构，将轴向推力转化为环向力，并通过滚动小球的方式实现其工作。它具有单向性，只能承受一个方向的推力，适用于特定的应用场合。
推力轴承的基本额定载荷
推力轴承的基本额定载荷
1. 引言
1.1 推力轴承的作用
推力轴承是一种重要的机械传动元件，主要用于承受轴向方向的推力或拉力。它在机械设备中扮演着承载、支撑和定位的重要角色。推力轴承能够有效承受来自机械设备运转时引起的轴向力，并将其传递到机械结构中，保障设备的正常运行。
2. 降低摩擦力：推力轴承能够减少机械设备运转时产生的摩擦力，提高机械传动效率，延长设备的使用寿命。
3. 实现设备的轴向定位：推力轴承能够确保机械设备在运转过程中保持正确的轴向定位，避免因轴向位移引起设备损坏或故障。
推力轴承在机械设备中的作用不可替代，它对整个设备的性能和运行稳定性起着至关重要的作用。通过合理选择和使用推力轴承，可以确保设备的正常运转，提高机械传动效率，延长设备的使用寿命。
1.2 推力轴承的重要性
推力轴承在机械设备中扮演着重要的角色，其重要性主要体现在以下几个方面：
1. 支撑和传递轴向载荷：推力轴承能够有效支撑和传递机械设备中的轴向载荷，确保设备正常运转。如果没有推力轴承来承受轴向载荷，设备可能会出现振动、松动或损坏等问题，从而影响设备的稳定性和寿命。
2. 提高设备运转效率：通过正确选择和使用推力轴承，可以减少能量损失、降低摩擦、减少磨损，从而提高设备的运转效率。推力轴承的设计和性能直接影响着整个设备的性能和效率。
3. 保障设备安全稳定运行：推力轴承作为机械设备的关键部件，其性能稳定性和可靠性直接影响着整个设备的安全运行。合理选择和维护推力轴承，可以避免因推力载荷过大或不均匀而导致的设备故障和事故。
推力轴承在机械设备中的重要性不可忽视，其正确选择和使用对于保障设备的正常运转、提高设备运转效率、保障设备安全稳定运行具有重要意义。为了确保设备的正常运行和延长设备的使用寿命，推力轴承的重要性必须引起我们的高度重视和关注。
2. 正文
推力球轴承的作用
推力球轴承的作用
推力球轴承是一种重要的机械零件，主要作用是在机械设备中承受推力力，使机械设备的运转更加平稳、安全和可靠。在很多工业和机械设备中，推力球轴承都是必不可少的零件，下面我们详细了解一下推力球轴承的作用。
一、支撑轴向负载承受能力大
推力球轴承是一种专门用于承受轴向负载的球式轴承。在机械设备中，对于旋转的轴承，往往都会承受轴向负载，这时候推力球轴承就能够快速地接受大量的压力，帮助机械设备更好地运转。
二、承受转动扭矩
推力球轴承可以承受转动扭矩，帮助机械设备更好地运转。在一些高速旋转的设备中，转动扭矩往往很大，推力球轴承能够有效地承受这些力量，使机械设备能够更长时间地稳定运转。
三、减少摩擦与磨损 推力球轴承由滚子和滚道组成，滚子在滚道中运动时，其摩擦力很小。相对于滑动轴承来说，摩擦系数要小得多，从而减少滑动部分的磨损。
四、自动调心性能好
推力球轴承可以自动调心，能够在不同的负载和速度下保持稳定性能。当机械设备在运转过程中受到冲击和振动时，推力球轴承的滚子能够保持与滑道之间的良好匹配，使得轴承在运转过程中能够不断地调整自身位置，从而保证机械设备的平稳运转。
五、结构简单易制造
推力球轴承的结构相对简单，生产成本较低，易于加工和制造。因此，推力球轴承在各种不同的机械设备中得到了广泛的应用。并且推力球轴承的维护较为简单，只需要进行必要的清洗和加注润滑油即可，维修成本也相对较低。
总之，推力球轴承在机械制造业中具有很重要的作用，不论是在大型工业机械上还是小型家用电器上，都能起到稳定、可靠和持久的作用。在今后的制造过程中，发展新型的推力球轴承，提高其性能和承受能力，将是机械制造业发展的重要方向。
