《机械制造装备设计》期末试题及答案
《机械制造装备设计》模拟试题3
参考答案
一、选择（10分，每小题1分）
1．为了快速响应市场，提出了许多新的制造模式，例如 [ D ]。
A. “刚性”生产制造模式 B. 计算机辅助制造
C. 成组技术 D. “精益—敏捷—柔性”
2．借助磨具对板料施加外力，迫使材料按磨具形状、尺寸进行剪裁和塑性变形，得到要求的金属板制件的设备，称为 [ B ]。
A. 挤压机 B. 冲压机
C. 轧制机 D. 锻造机
3．普通车床的主要性能指标（第二主参数）是 [ B ]。
A. 床身上的最大回转直径 B. 最大的工件长度
C. 工作台工作面宽度 D. 工作台工作面长度
4．机床在空转条件下，在不运动或运动速度较低时各主要部件的形状、相互位置和相对运动的精确程度，称为 [ A ]。
A. 几何精度 B. 运动精度
C. 传动精度 D. 定位精度
5．称为机器人机械本体，也可称为主机的是 [ D ]。
A. 手臂 B. 末端执行器
C. 机座 D. 操作机
6．一个四自由度平面关节型搬运（SCARA）机器人，其运动功能式为[ B ]。
A. MO//4321 B. MZO//321
C. MZXO//21 D. MXYZO//
7．表示被加工零件在机床上的加工过程和加工方法的技术资料，称为[ Ｂ ]。
A.被加工零件工序图 B. 加工示意图
C.机床总联系尺寸图 D. 生产率计算卡
8．刨床进给量的单位为[ B ]。
A.毫米/每转 B. 毫米/冲程
C.毫米/分钟 D. 转/分钟
9．把毛坯从料仓送到机床加工位置的装置，称为[ Ａ ]。
A.上料器 B. 隔料器
C.减速器 D. 分路器
10．适应高速轻载或精密机床的主轴轴承配置形式应选择[ A ]。
A.速度型 B. 刚度型
C.速度刚度型 D. 抗振型
二、填空（20分，每小题1分）
1．机械制造业的生产能力和发展水平标志着一个国家和地区国民经济_____现代化_____的程度。
2．适应控制分约束适应控制、最佳适应控制和___学习适应控制___等。
3．摇臂钻床的主参数是____最大钻孔直径_____。
4．在系列型谱中，结构最典型、应用最广泛的是所谓的“_____基型_____产品”。
5．当运动部件低速运动时，主动件匀速运动，从动件往往出现明显的速度不均匀的跳跃式运动，这种现象，称为______爬行_______。
6．工业机器人额定负载主要根据作用于机械接口处的力和___力矩____来确定。
7．额定负载是指在机器人规定的性能范围内，机械接口处所能承受的负载的___允许值____。
8．摇臂钻床的主要性能指标是主轴中心线至立柱母线的______最大距离_______。
9．机床的几何精度是指机床空载条件下，在不运动或运动速度较低时各主要部件的形状，相互位置和_____相对运动_____ 的精确程度。
10．机床的抗振性包括两个方面：抵抗受迫振动和抵抗_______自激振动_______的能力。
11．传动轴通过轴承在箱体内轴向固定的方法有一端固定和___两端固定_____两类。
12．滑动导轨间隙常用_____压板______和镶条来调整。
13．目前在刀架的定位机构中，多采用锥销定位和_______端面齿盘______定位。
14．滚珠丝杠常采用预拉伸方式，以提高其拉压刚度和补偿其___热变形_____。
15．一般可取机器人处于机械原点时的状态作为基准状态。也可以取机器人各关节轴线与基座直角坐标系轴线___平行_______时的状态作为基准状态。
16．吸附式末端执行器（又称吸盘），有______气吸________式和磁吸式两种。
17．双公比变速传动系统是在常规变速传动系统基础上，通过将基本组的级比指数增大到_____1+2n ______演变来的，n是大于1的正整数。
18．机械手的手爪在抓住刀具后还必须有____锁刀_____功能，以防止换刀过程中掉刀或刀具被甩出。
19．三联滑移齿轮的最大和次大齿轮之间的齿数差应大于或等于_____4____，以保证滑移时齿轮外圆不相碰。
20．直线伺服电动机可直接驱动工作台进行直线运动，据文献介绍，它的最大进给速度可达到____100m/min________，最大加/减速度为1~8g。
三、问答（15分，每小题3分）
1．试述变速箱内传动轴的轴向固定方法及特点？
答：有一端固定和两端固定两种，（1分）
采用单列向心球轴承时，可以一端固定也可以两端固定；
采用圆锥滚子轴承时，则必须两端固定。（1分）
一端固定的优点是轴受热后可以向另一端自由伸长，不会产生热应力，因此，宜用于长轴。（1分）
2．工业机器人与机床在基本功能和工作原理上有何异同?
答：（1）相同：1）两者的末端执行器都有位姿变化要求。
2）两者都是通过坐标运动来实现末端执行器的位姿变化要求。（1分）
（2）不同：1）机床以直角坐标形式为主，机器人以按关节形式运动为主。（1分
2）机床的刚度精度要求很高，其灵活性相对较低；而机器人灵活性要求很高，其刚度精度相对较低。（1分
3．在生产线专用机床的总体设计中，“三图一卡”的设计工作指的是什么？（3分）
答：（1） 被加工零件工序图，（1分）
（2）加工示意图（1分）
（3）机床总联系尺寸图（1分）
（4）生产率计算卡
4．若主轴刚度低，支承刚度高，主轴跨距应如何选择？（3分）
答：可选主轴跨距略小于最佳跨距0l（2分）
此时主轴综合刚度主要受轴承影响，即轴承支撑刚度高，主轴综合刚度也高。（1分）
5．回转型夹持器与平移型夹持器各有何特点？（3分）
答：（1）回转型夹持器结构较简单，但所夹持工件直径有变动时，将引起工件轴线的偏移；（2分）
（2） 平移型夹持器结构较复杂、体积大、制造精度要求高，但工件直径变化不影响工件轴心的位置（1分）
四、分析推导（12分，每小题4分）
1．某数控机床工作台驱动系统及参数如图2所示，求转换到电机轴上的等效转动惯量JL 。(4分)
答：122iikkkLvmJJ（2分）
)kgm(054.00002.003.0001.004.001.027201053608.93000720360012.0720360004.072036016.072072001.02232222LJ（2分）
2．在数控机床变速箱中，采用调速电动机无级调速。试导出变速箱的公比f等于电动机恒功率调速范围dNR时，变速箱的变速级数Z的表达式。（4分） Ⅰ轴参数J(kg/m ) n(r/min)图2 工作台驱动系统0.16360Z27200.01Z13600.004重力:G=3000NⅠ齿 轮Z1V1Z2丝杠电动机7200.2243600.012电动机丝杠导程:S=5mm
答：1 1zfdNnNRR
dNnNzfRR1 1lglglgfdNnNRRz（2分）
当fdNR时
fnNRzlglg（2分）
3．试述根据什么原则选择支撑件的截面形状，摇臂钻床摇臂的截面为何种形状，为什么为该形状？（4分）
答：（1）无论是方形、圆形或矩形空心截面的刚度都比实心的大，同样截面形状和面积，外形尺寸大而壁薄的截面比外形尺寸小而壁厚的截面的抗弯刚度和抗扭刚度都高；（1分）
（2）圆（环）形截面抗扭刚度比方形的好，而抗弯刚度比方形的低；（1分）
（3）封闭界面的刚度远大于开口截面的刚度，特别是抗扭刚度；（1分）
（4）摇臂钻床摇臂在加工时，即受弯又受扭，因此选非圆非方空心封闭形状。且高度尺寸大于宽度尺寸。俗称“耳朵”形。（1分）
五、转速图设计（13分）
根据图2所示Z3040摇臂钻床主传动系统转速图，回答下列问题？（13分）
(1)．写出其结构式：（2分）
(2)．写出Ⅴ-Ⅵ轴间变速组的变速范围公式及其大小（2分）
(3)．写出Ⅵ轴变速范围公式及其大小（1分）
(4)．找出轴III~Ⅵ的计算转速（4分）
(5)．找出Ⅴ轴上齿轮的计算转速：（4分）
答：（1）结构式：8452222216 ； （2分）
(2)
35.626.1)12(8)1(pxr；（2分）
（3）7.8026.11919)12(8)12(4)12(5)12(24321rrrrRn
或80252000minmaxnnRn ； （1分）
（4）
齿轮 Z20 Z61 Z44 Z34
nc 315 100 100 250 图3.Z3040摇臂钻床主传动系统Ⅳ20：5037：4235：5529：4738：3839：31电ⅠⅡⅢ20：80254022：441256380100160200250315630500400800200061：3944：341250ⅤⅥ
(5)
六、机器人设计计算（10分）
试求三关节平面机器人运动功能矩阵[T0,m] 。（10分）
答：（1）变成基准状态后，建立运动功能矩阵[T0,m]
100001000010001100001000000100001000010001100001000000100001000010001100001000000]][][][][][[][33333222221111133322211,0lCSSClCSSClCSSCTTTTTTTmm

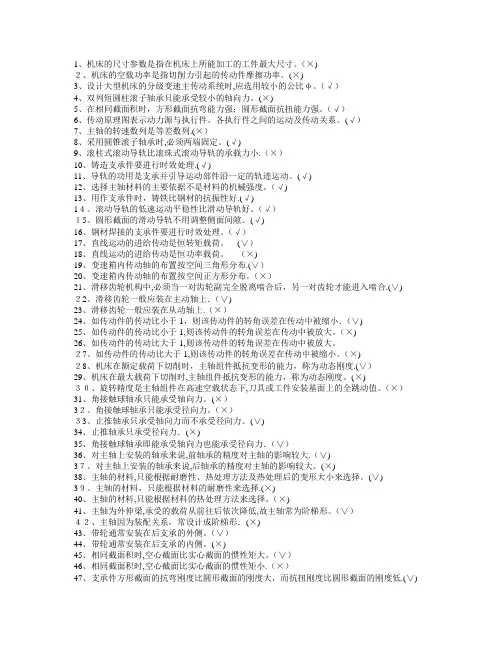

机械制造装备设计期末考试题库2
1、机床的尺寸参数是指在机床上所能加工的工件最大尺寸。（×)
２、机床的空载功率是指切削力引起的传动件摩擦功率。(×)
3、设计大型机床的分级变速主传动系统时,应选用较小的公比φ。（√）
4、双列短圆柱滚子轴承只能承受较小的轴向力。(×)
5、在相同截面积时，方形截面抗弯能力强；圆形截面抗扭能力强。（√）
6、传动原理图表示动力源与执行件、各执行件之间的运动及传动关系。(√）
7、主轴的转速数列是等差数列.(×）
8、采用圆锥滚子轴承时,必须两端固定。(√)
9、滚柱式滚动导轨比滚珠式滚动导轨的承载力小.（×）
10、铸造支承件要进行时效处理.(√)
11、导轨的功用是支承并引导运动部件沿一定的轨迹运动。(√)
12、选择主轴材料的主要依据不是材料的机械强度。（√)
13、用作支承件时，铸铁比钢材的抗振性好.(√)
1４、滚动导轨的低速运动平稳性比滑动导轨好。（√）
１5、圆形截面的滑动导轨不用调整侧面间隙。(√)
16、钢材焊接的支承件要进行时效处理。（√）
17、直线运动的进给传动是恒转矩载荷。 (∨）
18、直线运动的进给传动是恒功率载荷。 （×)
19、变速箱内传动轴的布置按空间三角形分布.(∨）
20、变速箱内传动轴的布置按空间正方形分布。（×）
21、滑移齿轮机构中,必须当一对齿轮副完全脱离啮合后，另一对齿轮才能进入啮合.(∨)
２2、滑移齿轮一般应装在主动轴上．（∨)
23、滑移齿轮一般应装在从动轴上.（×）
24、如传动件的传动比小于1，则该传动件的转角误差在传动中被缩小．（∨)
25、如传动件的传动比小于1,则该传动件的转角误差在传动中被放大。（×)
26、如传动件的传动比大于1,则该传动件的转角误差在传动中被放大。
２7、如传动件的传动比大于1,则该传动件的转角误差在传动中被缩小。（×)
２8、机床在额定载荷下切削时，主轴组件抵抗变形的能力，称为动态刚度.(∨）
29、机床在最大载荷下切削时,主轴组件抵抗变形的能力，称为动态刚度。(×)

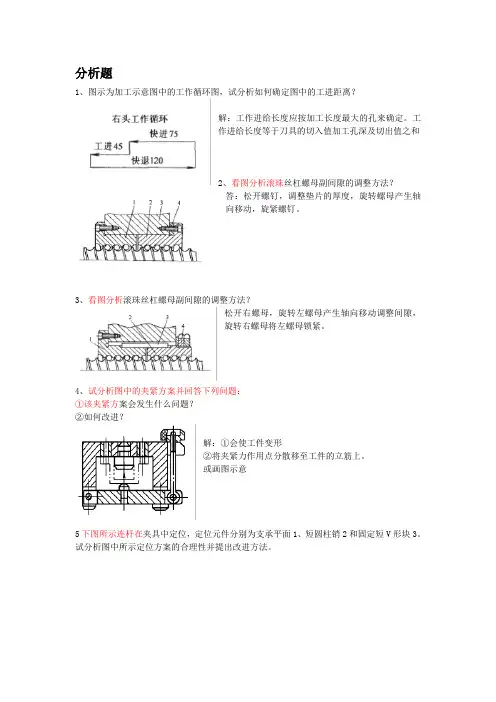

机械制造装备设计期末考试分析及应用题
分析题
1、图示为加工示意图中的工作循环图，试分析如何确定图中的工进距离？
解：工作进给长度应按加工长度最大的孔来确定。工作进给长度等于刀具的切入值加工孔深及切出值之和
2、看图分析滚珠丝杠螺母副间隙的调整方法？
答：松开螺钉，调整垫片的厚度，旋转螺母产生轴向移动，旋紧螺钉。
3、看图分析滚珠丝杠螺母副间隙的调整方法？
松开右螺母，旋转左螺母产生轴向移动调整间隙，旋转右螺母将左螺母锁紧。
4、试分析图中的夹紧方案并回答下列问题：
①该夹紧方案会发生什么问题？
②如何改进？
解：①会使工件变形
②将夹紧力作用点分散移至工件的立筋上。
或画图示意
5下图所示连杆在夹具中定位，定位元件分别为支承平面1、短圆柱销2和固定短V形块3。试分析图中所示定位方案的合理性并提出改进方法。
1-支承平面 2-短圆柱销
3-固定短V形块 答：底面限制，短销限制，左侧V型块由于是固定的，很难保证和工件接触，因而实现不了定位功能，属于欠定位。改进：把左侧V型块变成可移动的。
6、分析图中零件的定位情况，回答下列问题：（
（1）各定位元件所限制的自由度？
（2）判断定位是否合理？
（3）若定位不合理，提出改进意见？
解：（1）三爪卡盘：； 双顶尖：
（2）不合理 （3）三爪卡盘改成拨盘
7、试分析图中的定位方案并回答下列问题：
①指出定位元件限制哪些自由度？
②该定位方案是否合理； 解：①定位销： 卡盘：
浮动顶尖：Y、Z得转动
②合理
8、试分析图中的定位方案并回答下列问题：
①指出定位元件限制哪些自由度？
②该定位方案是否合理；
解：①V型铁：Y、Z的转动和移动 定位销：
②合理
9、试分析图中的定位方案并回答下列问题：
①指出定位元件限制哪些自由度？
②如果在中心O处钻孔；判断定位方案是否合理；
解：定，，，，，；
定位方案合理。
10、试分析图中的定位方案并回答下列问题：
①指出定位元件限制哪些自由度？
机械制造装备设计试卷(十套带答案)
word文档 可自由复制编辑 概念
1、 机床运动功能式
答：表示机床的运动的个数、形式、功能及排列顺序。床运动功能
2、 爬行
答;当运动 部件低速运动时，主动件匀速运动，从动件跳跃运动，这种不平稳的运动称为爬行。
3、 柔性制造系统
答：1）是一个以网络为基础，面对车间的开方式集成制造系统。拥有CAD、
数控编程、工夹具管理、质量管理、数据采集等功能，可根据制造任务与生产环境的变化，迅速调整，以适应多品种、中想批生产。
4、 级比和级比指数
答:指主动轴转速数列公比称为级比。级比的指数，称为级比指数。
5、 模块化设计
答：在对产品进行功能分析的基础上，划分并设计出一系列通用模块，根据市场需要，对模块选择组合，可构成不同功能、不同规格的变形产品。
6、 工业机器人位姿
是指机器人末端执行器的位置坐标。其姿态是指末端执行器的三个转动角度。
7、 定位误差：加工工序基准，在加工方向上的，最大位置变动量。
8、 机械制造系统中的物流
答：原料进厂经储存、加工、装配、包装、出厂全过程的每一个环节的移动和储存，称为生产物流。
9、生产线节拍：指在连续完成相同的两个产品，之间的间隔时间称为生产节拍。即完成一个产品平均时间。
10、机器人自由度
工业机器人的自由度与姿态 ：自由度，是指机器人末端执行器的三个移动自由度，。其姿态是指末端执行器的三个转动自由度。
《机械制造装备设计》试卷01
一.选择题
1.称为机器人的机械本体,也称为主体的是 ( D )
A手臂 B.末端执行器 C.机座 D.操作机
word文档 可自由复制编辑 2.机床传动系统各末端执行件之间的运动协调性,和均匀性精度,称为（ C ）A.几何精度. B.运动静度, C.传动静度. D.定位精度.
3.要求导轨导向性好,导轨面磨损时,动导轨会自动下沉,自动补偿磨损量,应选
2012年《机械制造装备设计》期末考试试题4套
1 2012年《机械制造装备设计》期末考试试题4套
试题1
一、简答题（每小题3分，共12分）
1. 孔加工复合刀具
2. 夹具对定装置
3. 机床生产率
4. 机床前备量
二、填空题（每空1分，共16分）
1. 机床的总体方案拟定包括（ ）、（ ）、（ ）、（ ）。
2. 机床的主要技术参数包括（ ）、（ ）、（ ）、（ ）。
3. 针对不同工艺要求，钻削夹具可采用（ ）、（ ）、（ ）、（ ）等钻套。
4. 设计孔加工复合刀具时，合理选择结构形式应考虑哪些因素：（ ）、（ ）、（ ）、（ ）。
三、机床变速传动系统中，为什么要有传动比限制，各变速组的变速范围是否一定在限制的范围内，为什么？（12分）
四、铣床专用夹具主要由哪几个部件组成。现要设计一个铣削传动轴的外圆轴向不通键槽夹具，试问需要采用怎样的定位方案，限制工件的哪些自由度？画简图示意，夹具采用什么型式的对刀块？夹具如何在机床上对定。（15分）
五、组合机床中具有哪些动力部件，能实现机床的什么运动？动力部件的主要参数及选择原则是什么？（15分）
六、已知某机床的主轴转速为n=118~1320r/min，转速级数Z=8，电动机转速nm=1440r/min。试根据机床主传动系统的设计原则，完成：
1. 拟定传动系统的结构式；
2. 设计转速图；
3. 画出转速图。（15分）
七、按图示定位方案铣削工件上的台阶面，工件高度尺寸为44±0.13mm，要求保正尺寸18±0.14mm。试分析和计算这时的定位误差，并判断该定位方案是否合理，若不合理如何改进，并画图示意。（15分）
试题1答案
一、简答题（每题3分，共12分）
1. 由两把或两把以上单个孔加工刀具结合在一个刀体上形成的专用刀具称为孔加工刀具。
机械制造装备设计试卷(十套带答案) 2
word文档 可自由复制编辑 概念
1、 机床运动功能式
答：表示机床的运动的个数、形式、功能及排列顺序。床运动功能
2、 爬行
答;当运动 部件低速运动时，主动件匀速运动，从动件跳跃运动，这种不平稳的运动称为爬行。
3、 柔性制造系统
答：1）是一个以网络为基础，面对车间的开方式集成制造系统。拥有CAD、
数控编程、工夹具管理、质量管理、数据采集等功能，可根据制造任务与生产环境的变化，迅速调整，以适应多品种、中想批生产。
4、 级比和级比指数
答:指主动轴转速数列公比称为级比。级比的指数，称为级比指数。
5、 模块化设计
答：在对产品进行功能分析的基础上，划分并设计出一系列通用模块，根据市场需要，对模块选择组合，可构成不同功能、不同规格的变形产品。
6、 工业机器人位姿
是指机器人末端执行器的位置坐标。其姿态是指末端执行器的三个转动角度。
7、 定位误差：加工工序基准，在加工方向上的，最大位置变动量。
8、 机械制造系统中的物流
答：原料进厂经储存、加工、装配、包装、出厂全过程的每一个环节的移动和储存，称为生产物流。
9、生产线节拍：指在连续完成相同的两个产品，之间的间隔时间称为生产节拍。即完成一个产品平均时间。
10、机器人自由度
工业机器人的自由度与姿态 ：自由度，是指机器人末端执行器的三个移动自由度，。其姿态是指末端执行器的三个转动自由度。
《机械制造装备设计》试卷01
一.选择题
1.称为机器人的机械本体,也称为主体的是 ( D )
A手臂 B.末端执行器 C.机座 D.操作机
word文档 可自由复制编辑 2.机床传动系统各末端执行件之间的运动协调性,和均匀性精度,称为（ C ）A.几何精度. B.运动静度, C.传动静度. D.定位精度.
3.要求导轨导向性好,导轨面磨损时,动导轨会自动下沉,自动补偿磨损量,应选
机械制造装备设计试题及答案
机械制造装备设计试题及答案
一、单项选择题
1. 在机械加工中，刀具材料的硬度通常应高于工件材料的硬度，这是因为刀具材料需要具有以下哪种特性？
A. 高耐磨性
B. 高韧性
C. 高耐热性
D. 高弹性
答案：A
2. 下列哪项不是机床的主要组成部分？
A. 床身
B. 刀架
C. 夹具
D. 电动机
答案：D
3. 在金属切削加工中，进给量的选取主要取决于以下哪个因素？
A. 刀具材料
B. 工件材料
C. 机床类型
D. 切削速度
答案：B
二、判断题 1. 机床的精度越高，其加工出的零件精度也一定越高。（ ）
答案：错误
2. 机械加工中，切削液的主要作用是降低切削温度和提高切削速度。（ ）
答案：正确
3. 刀具的耐用度是指刀具从磨锐到再次磨锐时所进行的切削次数。（ ）
答案：正确
三、简答题
1. 简述数控机床相对于传统机床的优势。
答案：数控机床相较于传统机床具有以下优势：
- 加工精度高，重复性好。
- 加工灵活性高，易于实现复杂零件的加工。
- 生产效率高，减少了换刀和对刀时间。
- 可以实现自动加工，减少人工干预。
- 适应性强，易于实现多品种、小批量生产。
2. 描述一下刀具磨损的三个主要阶段。
答案：刀具磨损的三个主要阶段包括：
- 初期磨损阶段：刀具刚投入使用，磨损速度较快，但随着时间的推移，磨损速度会逐渐减慢。
- 正常磨损阶段：刀具磨损速度相对稳定，刀具性能和加工质量可以保持一定水平。
- 剧烈磨损阶段：当刀具磨损到一定程度后，磨损速度会急剧加快，导致加工质量下降，此时应更换刀具。
四、计算题
1. 已知某车床主轴的转速范围为80-2800转/分钟，若加工一个直径为200mm的工件，进给速度为0.2mm/转，求在主轴转速为400转/分钟时的切削速度。
答案：切削速度 = 进给速度 × 主轴转速 / 工件直径
= 0.2mm/转 × 400转/分钟 / 200mm
北理工《机械制造装备设计》期末考试精选题汇总【含答案解析】86
《 机械制造装备设计 》复习2015.05
一.判断题：（对错判定）
1. 生产过程也称制造工程。
2．车床是通用机床。
3．滑移齿轮转速与轴转速不相同。
4. 车床中离合器作用是连接两轴传动。
5．卧式升降镗铣床适合加工箱体类零件孔系。
6．卧式升降镗铣床加工时，进给只有一个方向是机动进给。
7．钻床加工精度范围是粗加工。
8. 钻床主运动是直线移动。
9．插齿比滚齿加工效率高。
10.镗孔车端面头是通用件。
11. 数控车床液压控制系统控制部件有4个。
12. 数控车床有刀库。
13. 数控车床主运动、进给运动采用伺服电机。
14.车床电机功率根据进给运动速度与进给力选择。
15.加工中心是由多台机床组成。
16.液压滑台运动精度高于机械滑台运动精度。
17.传动结构式用来进行转速计算。
18. 摩擦片离合器可用于外联系传动链。
19. 数控滚齿机提供的运动与普通滚齿机运动相同。
20. 电加工机床的类型有5种。
21．卧式升降镗铣床加工时，升降运动是主运动。
22．机床工艺范围为此种机床能加工的范围。 23．回转零件中心孔最适合在车床上钻削。
24．卧式升降镗铣床增加立铣头是为了方便卧铣。
25．数控车床主运动采用异步电机带齿轮箱传动。
二. 选择题：（ABCDE答案选择）
1.先进装备设计技术应用哪些新技术。
2.属于通用机床的机床。
3.机床几何精度包括的内容。
4. 数控车床工作进给采用何种电机。
5.车削加工中心C轴控制采用何种电机
6. 数控机床反馈控制需控制哪类参数。
7. X6120机床的含义。
8. 铣床进给方向的快速运动是由何种方法实现。
大连理工大学22春“机械设计制造及其自动化”《机械制造装备设计》期末考试高频考点版(带答案)试卷号：
书山有路勤为径，学海无涯苦作舟！ 住在富人区的她
大连理工大学22春“机械设计制造及其自动化”《机械制造装备设计》期末考试高频考点版（带答案）
一.综合考核(共50题)
1.
动压轴承的油膜承载能力与速度、润滑油的粘度、油楔结构等有关。()
T.对
F.错
参考答案：T
2.
车削加工时工件主轴的回转运动属于进给运动。()
T.对
F.错
参考答案：F
3.
转速图中可以表示出传动轴的数目、传动轴之间的传动关系、主轴的各级转速值及其传动路线、各传动副的传动比等。()
T.对
F.错
参考答案：T
4.
可靠度指产品在规定条件下和规定时间内，完成规定任务的概率。()
A.正确
B.错误
参考答案：A
5.
发生线的形成方法不包括范成法。()
A.正确
B.错误 书山有路勤为径，学海无涯苦作舟！ 住在富人区的她
参考答案：B
6.
为提高刚度和抗振性，有的机床主轴采用三个支承，三个支承可以前、后支承为主要支承，中间支承为辅助支承;也可以前、中支承为主要支承，后支承为辅助支承。()
T.对
F.错
参考答案：T
7.
主传动系设计应满足的基本要求包括满足机床使用性能要求、满足机床传递动力要求、满足机床工作性能要求、满足产品设计经济性的要求等。()
T.对
F.错
参考答案：T
8.
一般直流电动机恒功率调速范围较()。
A.小
B.大
C.以上选项都对
D.以上选项都不对
参考答案：A
9.
“设计独立性强，生产连续稳定”属于柔性生产模式的特点。()
T.对
F.错
参考答案：F
10.
主轴滑动轴承按产生油膜的方式，可分为动压轴承和静压轴承两类。() 书山有路勤为径，学海无涯苦作舟！ 住在富人区的她
T.对
F.错
参考答案：T
11.
机床的柔性仅包括空间上的柔性。()
T.对
东北大学22春“机械工程”《机械制造装备设计》期末考试高频考点版(带答案)试卷号3
书山有路勤为径，学海无涯苦作舟！ 住在富人区的她
东北大学22春“机械工程”《机械制造装备设计》期末考试高频考点版（带答案）
一.综合考核(共50题)
1.
在自动化生产过程中人参与的环节越少越好，最好没有人干预。()
A.错误
B.正确
参考答案：A
2.
下列快速原型方法中，能够使用金属材料成型的有：()
A.SLA
B.SLS
C.FDM
D.3D打印
E.LOM
参考答案：B
3.
产品成本估算时可采用按重量、()、回归分析和按相似产品成本估算等方法。
A、按体积
B、按材料价格
C、按材料成本
D、凭经验估算
参考答案：C
4.
数控机床按照工艺用途分类为：()
A.一般数控机床
B.数控加工中心
C.经济数控机床
D.多轴联动数控机床
参考答案：ABD
书山有路勤为径，学海无涯苦作舟！ 住在富人区的她
5.
变形产品设计方法主要有()。
A.横系列产品设计
B.模块化产品设计
C.系列化产品设计
D.跨系列产品设计
参考答案：BC
6.
所谓新产品设计是开发一种在性能、()、材质、原理等某一方面或几方面有重大变化的产品
A、功能
B、结构
C、用途
D、参数
参考答案：B
7.
机床根据工艺范围可分为普通机床、数控机床和加工中心三类。()
A、错误
B、正确
参考答案：A
8.
在半闭环控制系统中，对同一机构的速度反馈和位置反馈取于同一点。()
A.错误
B.正确
参考答案：B
9.
机械式进给传动系统里面包括()和运动分配机构、运动转换机构和快速传动机构。
A、动力源
B、超速机构
C、变速机构 书山有路勤为径，学海无涯苦作舟！ 住在富人区的她
D、换向机构
E、过载保护机构
参考答案：ACDE
10.
机床使用的电动机功率属于机床的运动参数。()
A.错误
B.正确
《机械制造装备设计》模拟试题1-4
《机械制造装备设计》模拟试题1
一、简答题（每小题3分，共12分）
1. 转塔式组合机床
2. 成形式拉削
3. 机床夹具
4. 机床装料高度
二、填空题（每空1分，共16分）
1. 生产线上常用的工艺装备包括（ ）、（ ）、（ ）、（ ）辅具、检具。
2. 组合机床总体设计的三图一卡是指（ ）、（ ）、（ ）、（ ）。
3. 工件以粗基准和精基准平面定位，采用（ ）和（ ）作定位元件；工件以粗基准孔和精基准孔定位，采用（ ）和（ ）作定位元件。
4. 在图示螺钉-压板夹紧机构中，零件1、2、3、4的作用分别是（ ）、（ ）、（ ）、（ ）。
三、机床的传动系统为什么要遵循前多后少，前密后疏，前缓后急原则？（12分）
四、何谓夹具的对定？包括哪几个方面？为什么使用夹具加工工件时，还需要解决夹具的对定问题？（15分）
五、机床的支承件设计中，截面形状的选用原则是什么？ 怎样补偿不封闭支承件的刚度损失？（15分）
六、已知某机床的主轴转速为n=100~1120r/min，转速级数Z=8，电动机转速nm=1440r/min。试根据机床主传动系统的设计原则，完成：
1. 拟定传动系统的结构式；
2. 设计转速图；
3. 画出转速图。（15分）
七、在如图所示零件上铣槽，要求保证尺寸 014.054和槽宽12h9。现有三种定位方案，如图 b、c、d 所示，试计算三种方案的定位误差，从中选出最优方案。
《机械制造装备设计》模拟试题1答案
一、简答题（每题3分，共12分）
1. 能将几个多轴箱安装在转塔回转工作台上，使每个多轴箱依次转动到加工位置对工件进行加工的组合机床。
2. 利用刀齿的轮廓与工件最终加工表面形状相似，切削齿高度向后递增，工件的余量被一层一层地切去，由最后一个刀齿切出所要求的尺寸，经校准齿修光达到预定的加工精度的拉削。
