第十六章《电压 电阻》知识点归纳与练习
一、电压
（一）电压的作用
1．电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。
电源是提供电压的装置。
2．电路中获得持续电流的条件：
①电路中有电源（也就是电路两端有电压）；②电路是闭合的。
（二）电压的单位
1、电压符号：U
2．国际单位： V（伏特） 常用单位：kV、mV 、μV
换算关系：1Kv＝1000V 1V＝1000mV 1mV＝1000μV
3．记住一些电压值：
一节干电池1．5V 一节蓄电池2V 家庭电压220V 安全电压不高于36V
（三）电压测量：
1．仪器：电压表，符号：
2．读数时，看清接线柱上标的量程，和分度值。
3．使用规则：两要、一不
①电压表要并联在电路中。
②电流从电压表的“正接线柱”流入，“负接线柱”流出。否则指针会反偏。 ③被测电压不要超过电压表的最大量程。
注：电压表可以直接连在电源两端，此时电压表测得是电源电压
危害：1.被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯甚至烧坏电压表。
2.选择量程：实验室用电压表有两个量程，0～3V和0～15V。测量时，先选大量程，用开关试触，若被测电压小于3V则换用小的量程，若被测电压大于15V则换用更大量程的电压表。
（四）串并联电路电压规律
1、串联电路的总电压等于各部分电路两端电压之和。即：
U=U1＋U2
2、并联电路各支路两端的电压都相等，且等于总电压（电源电压）。即：
U=U1=U2.
（五）电流表、电压表的比较
电流表 电压表
异 符 号
连接方式 串联 并联
直接连
接电源 不能 能
量 程 0～和0～3A 0～3V和0～15V
每大格 1A 1V 5V A V 电流表 电压表
每小格
（分度值）
内阻 很小，几乎为零
相当于短路或导线 很大
相当于断路
同 使用前调零；读数时看清量程和分度值；正接线柱流入，负接线柱流出；不能超过最大测量值。
（五）利用电流表、电压表判断电路故障
1．电流表示数正常而电压表无示数：
“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表，则故障原因可能是：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。
2．电压表有示数而电流表无示数
“电压表有示数”表明电路中有电流通过，“电流表无示数”说明没有或几乎没有电流流过电流表，则故障原因可能是：①电流表短路；②和电压表并联的用电器开路，此时电流表所在电路中串联了大电阻（电压表内阻）使电流太小，电流表无明显示数。
3．电流表电压表均无示数
“两表均无示数”表明无电流通过两表，除了两表同时短路外，最大的可能是主电路断路导致无电流。
二、电阻 （一）定义及符号:电阻表示导体对电流阻碍作用的大小符号：___R__.
（二）单位
1．国际单位：欧姆
2．常用单位：千欧K、兆欧M。
3．了解一些电阻值：手电筒的小灯泡，灯丝的电阻为几欧到十几欧。日常用的白炽灯，灯丝的电阻为几百欧到几千欧。实验室用的铜线，电阻小于百分之几欧。电流表的内阻为零点几欧。电压表的内阻为几千欧左右。
（三）影响因素
1、导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和横截面积，还与温度有关。
2、与是否接入电路、与外加电压及通过电流大小等外界因素均无关，所以导体的电阻是导体本身的一种性质。
3、公式解析：R=ρL/S
ρ：电阻率，与导体的材料有关。L：导体长度。S：导体截面积。
（四）分类
1．定值电阻：电路符号：。（阻值大小保持不变的电阻）。
2．变阻器：电路符号
⑴滑动变阻器：结构示意图：。
变阻原理：通过改变连入电路中的电阻丝的长度来改变电阻的大小，从而改变电路中电流的大小。 使用方法：选、串、接、调。①根据铭牌选择合适的滑动变阻器；②串联在控制电路中；③接法：“一上一下”；④接入电路前应将电阻调到最大。
铭牌：某滑动变阻器标有“50Ω ”字样，50Ω表示滑动变阻器的最大阻值为50Ω或变阻范围为0～50Ω。1．5A表示滑动变阻器允许通过的最大电流为．
作用：①通过改变电路中的电阻，逐渐改变电路中的电流和部分电路两端的电压；②保护电路。
一 、选择题
1．小新用西红柿制作了一个水果电池，他用一片铜片和一片锌片制作了它的两个电极，做好该西红柿电池后，小新用电压表测量了它的电压，你觉得它的电压有多高（ ）
A．3V B．220V C． D．
2．关于电源，下列说法中正确的是( )
A．是提供电荷量的装置 B．是提供电流的装置
C．是提供电压的装置 D．是提供用电器的装置
3．用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，由此判断两盏电灯的连接方式是：（ ）
A．一定是串联 B．一定是并联
C．串联、并联都有可能 D．无法判断. *4．如图6-31所示，电源电压为6V，当开关S闭合后，只有一灯泡发光，且电压表示数为6V，产生这一现象的原因可能是（ ）
A．灯L1处短路 B．灯L2处短路
C．灯L1处断路 D．灯L2处断路
5．图6-32所示电路中，电源电压不变，开关S闭合，灯L1和L2都正常发光，一段时间后，突然其中一灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能（ ）
A．L1短路 B．L2短路 C．L1断路 D．L2断路
6．由同种材料制成的三根电阻丝，已知它们的长度关系L1＞L2＝L3，横截面积的关系为S1=S2＜S3,现将它们串联接入电路，关于它们的电阻和通过他们的电流，正确的是（ ）
A．R1＜R2=R3 ，I1=I2=I3 B．R1＝R2＞R3， I1=I2＞I3
C．R1＞R2＞R3，I1＞I2＞I3 D．R1＞R2＞R3， I1=I2=I3
7．在如图6-33（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图6-33（b）所示，则电阻R1和R2两端的电压分别为（ ）
A．， B． 6V，
C．， 6V D．，
8．一个灯泡接在三节串联的铅蓄电池上，才能正常发光如果现在用两个同样的灯泡串联后仍接在这个铅蓄电池上，则这两个灯泡将（ ）
A．较亮 B．较暗 C．正常发光 D．烧坏
9.如图6-34所示.开关S闭合后，将电压表并联在ab处时读数是0V；并联
在bc处时读数是6V，整个电路中没有电流，其电路故障是（ ）
A. L1灯丝断路 灯丝断路 C.电池耗尽无电压 灯丝短路
10.某同学使用电压表时，估计待测电路中的电压应选用0~3V的量程，但他误用0~15V的量程来测量。这样做的结果是 ( ) 图图图2 A.指针摆动角度大，会损坏电压表 B.指针摆动角度小，会损坏电压表
C.指针摆动角度小，读数比较准确 D.指针摆动角度小，读数不够准确
11．有甲、乙、丙、丁四根导线，其中甲、乙、丙三根是铜线，丁是镍铬合金线。甲、乙导线粗细相同，甲比乙短、乙、丙两导线长短一样，乙比丙粗，丙、丁长短粗细相同，则四根导线按其电阻大小排列是( )
甲＞R乙＞R丙＞R丁 丁＞R丙＞R乙＞R甲
丙＞R乙＞R甲＞R丁 乙＞R丁＞R甲＞R丙
12.如图6-35所示，当开关S闭合后，电压表测出的电压是（ ）
A.灯L1两端的电压 B.灯L 2两端的电压
C.灯L1和L 2两端的总电压 D.电源两端的电压
13.将两只滑动变阻器按如图6-36所示方法连接，要使这两只变阻器连入
电路的电阻最大，应把滑片P1、P2放在（ ）
A．滑片P1放在最右端，滑片P2也放在最右端
B．滑片P1放在最左端，滑片P2也放在最左端
C．滑片P1放在最右端，滑片P2放在最左端
D．滑片P1放在最左端，滑片P2放在最右端
14．为了改变一根导线电阻的大小，下列方法中肯定不能达到目的的是（ ）
A．将导线拉长后使用 B.将导线对折后使用
C. 给导线加热 D.改变导线中的电流
15.在图6-37所示的电路中，①②③④处的电表分别是（ ）
A.表①是电压表，表②③④是电流表 图图B.表①③是电压表，表②④是电流表
C.表①②是电压表，表③④是电流表
D.表①③④是电压表，表②是电流表
16.质量相等的铜丝和铝丝，它们的横截面积相等，则二者电阻大小比较( )
A.铜丝电阻较大 B.铝丝电阻较大
C.铜丝和铝丝电阻可能一样大 D.无法判断谁的电阻较大
17．下列说法中正确的是( )
A．导体中没有电流通过时，电阻为零
B．导体中通过的电流越大，其对电流的阻碍作用越大，电阻越大
C．导体中通过的电流越小，其对电流的阻碍作用越大，电阻越小
D．导体的电阻跟导体中有无电流和电流的大小无关
18．当温度一定时，比较两根铜制导线电阻的大小，下列说法中正确的是( )
A．长导线的电阻一定大 B．粗细相同，长导线的电阻一定大
C．细导线的电阻一定大 D．粗细相同，短导线的电阻一定大
19．下列说法正确的是（ ）
A.电阻表示导体对电流阻碍作用的大小，当导体中无电流通过时，导体就无电阻 B.通过导体的电流越小，导体的电阻越大
C.导体两端的电压越大，导体的电阻越大
D.一白炽灯泡的灯丝电阻正常发光时的电阻比不发光时的大 图图图图图20.在图6-38所示电路中，电源电压保持不变，当开关 S1闭合，S2断开时，电压表的读数是3V；当开关S1断开，S2闭合时，电压表的示数是5V，则S2断开时，灯L1和L2两端的电压分别为( )
和3V 和2V 和8V 和5V
二．填空题
1．单位换算：
468Ω＝ MΩ = KΩ，539 mV =
kV= V。
人教版初中物理电压和电阻知识点总结(超全)
1
(每日一练)人教版初中物理电压和电阻知识点总结(超全)
单选题
1、如图甲所示，两个电压表的量程都是0∼15V，电流表的量程是0∼0.6A，小灯泡两端的电压不许超过额定
电压，滑动变阻器允许通过的最大电流为1A；闭合开关，为了保证所有元件都安全，滑动变阻器的滑片只能
在阻值最大端和a
点间滑动，当滑片在这两点间滑动时，得到了图乙所示的两个电压表的示数与电路中电流关
系的图象AB
和BC
，下列说法正确的是（ ）
A．电源电压为6VB．小灯泡正常发光时的电流为0.6A
C．滑动变阻器的取值范围为5Ω∼55ΩD．该电路功率范围为2.4W∼6W
答案：D
解析：
A．由电路图可知，灯泡与滑动变阻器串联，电压表V
1测灯泡两端的电压，电压表V
2测变阻器两端的电压，电
流表测电路中的电流。当滑片位于a
点时，电路中的电流最大，由图乙可知，电路中的电流为
𝐼
最大=0.5A
灯泡两端的电压为
𝑈
L=6V
2
变阻器两端的电压为
𝑈
滑=6V
因串联电路中总电压等于各分电压之和，所以，电源的电压为
𝑈=𝑈
L+𝑈
滑=6V+6V=12V
故A错误；
B．由于小灯泡两端的电压不许超过额定电压，所以电路中的电流最大时灯泡正常发光，则灯泡正常发光的电
流为0.5A，故B错误；
C．当滑片位于右端时，变阻器接入电路中电阻最大，电路中的电流最小，灯泡两端的电压最小，滑动变阻器
两端的电压最大，所以，1V为灯泡两端的电压，11V为滑动变阻器两端的电压；由图乙可知，电路的最小电流
为
𝐼
最小=0.2A
则根据欧姆定律可得，滑动变阻器的最大电阻为
𝑅
滑最大=𝑈
滑最大
𝐼
最小=11V
0.2A=55Ω
当滑片位于a
点时，电路中的电流最大，电路中的电流最大时灯泡正常发光，则灯泡正常发光的电流为0.5A，
则由欧姆定律可得，滑动变阻器接入电路中的最小电阻为
𝑅
滑最小=𝑈
滑最小
𝐼
最大=6V
0.5A=12Ω
所以，滑动变阻器的取值范围为12Ω∼55Ω，故C错误；
最新电压 电阻知识点总结和题型总结(word)

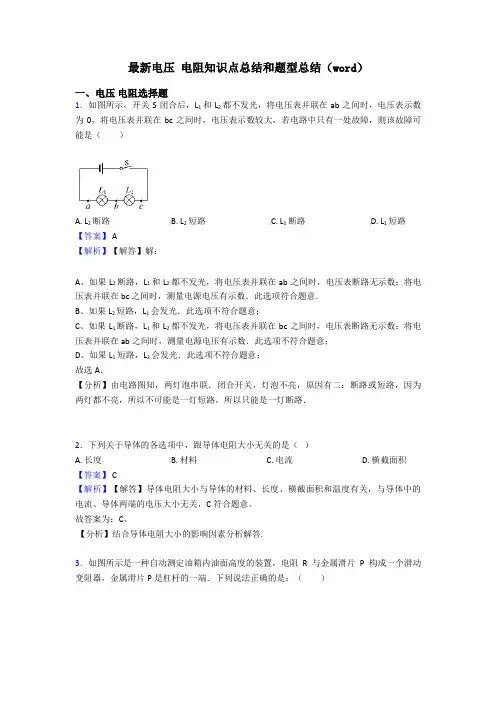

最新电压 电阻知识点总结和题型总结（word）
一、电压 电阻选择题
1．如图所示，开关S闭合后，L1和L2都不发光，将电压表并联在ab之间时，电压表示数为0，将电压表并联在bc之间时，电压表示数较大，若电路中只有一处故障，则该故障可能是（ ）
A. L2断路 B. L2短路 C. L1断路 D. L1短路
【答案】 A
【解析】【解答】解：
A、如果L2断路，L1和L2都不发光，将电压表并联在ab之间时，电压表断路无示数；将电压表并联在bc之间时，测量电源电压有示数．此选项符合题意．
B、如果L2短路，L1会发光．此选项不符合题意；
C、如果L1断路，L1和L2都不发光，将电压表并联在bc之间时，电压表断路无示数；将电压表并联在ab之间时，测量电源电压有示数．此选项不符合题意；
D、如果L1短路，L2会发光．此选项不符合题意；
故选A．
【分析】由电路图知，两灯泡串联．闭合开关，灯泡不亮，原因有二：断路或短路，因为两灯都不亮，所以不可能是一灯短路，所以只能是一灯断路．
2．下列关于导体的各选项中，跟导体电阻大小无关的是（ ）
A. 长度 B. 材料 C. 电流 D. 横截面积
【答案】 C
【解析】【解答】导体电阻大小与导体的材料、长度、横截面积和温度有关，与导体中的电流、导体两端的电压大小无关，C符合题意。
故答案为：C。
【分析】结合导体电阻大小的影响因素分析解答.
3．如图所示是一种自动测定油箱内油面高度的装置，电阻R与金属滑片P构成一个滑动变阻器，金属滑片P是杠杆的一端．下列说法正确的是：（ ）
初中物理电压 电阻答题技巧及练习题(含答案)含解析
初中物理电压 电阻答题技巧及练习题(含答案)含解析
一、电压 电阻选择题
1．在图所示的电路中，电源电压保持不变。闭合电键S，灯L正常发光，过了一段时间，观察到两电表指针向相反方向偏转。 若电路中只有一处故障，且只发生在电阻R或L上，则下列判断正确的是（ ）
A. 灯L一定断路 B. 灯L一定短路 C. 灯L一定不亮 D. 电阻R可能断路
【答案】C
【解析】【解答】两电表指针向相反方向偏转，说明一个增大，一个减小；
若灯L断路，则电压表示数变大，电流表示数减小；
若灯L短路，则电压表示数为0，电流表示数变大；
若电阻R断路，则电流表和电压表示数都变为0；
综上所述，故障是灯L断路或短路，不管灯L断路或短路，灯都不会发光，C符合题意，ABD不符合题意.
故答案为：C.
【分析】根据电表的变化情况，可能断或断路，但灯泡都不亮.
2．如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭，电压表示数变小。若电路中只有一处故障，且只发生在灯L或R上。现用一只规格相同且完好的灯L'替换灯L，关于电路故障判断正确的是（ ）
A. 若灯L'亮，则可能是灯L断路 B. 若灯L'亮，则一定是电阻R短路
C. 若灯L'不亮，则可能是灯L短路 D. 若灯L'不亮，则一定是电阻R断路
【答案】 D
【解析】【解答】闭合开关，灯泡发光，说明电路是通路。过一会儿灯泡熄灭，电压表示数变小，原因有两个：灯泡L短路或电阻R断路. 一只规格相同且完好的灯L′替换灯L，若是灯L短路，其它地方完好，换上新灯泡后不短路，L'能发光，故若灯L'亮，则一定是灯L短路，AB不符合题意.
若是电阻R断路，换上新灯泡后电路还是断路，不能发光，故若灯L'不亮，则一定是电阻R断路，C不符合题意，D符合题意.
电压 电阻知识点总结(word)

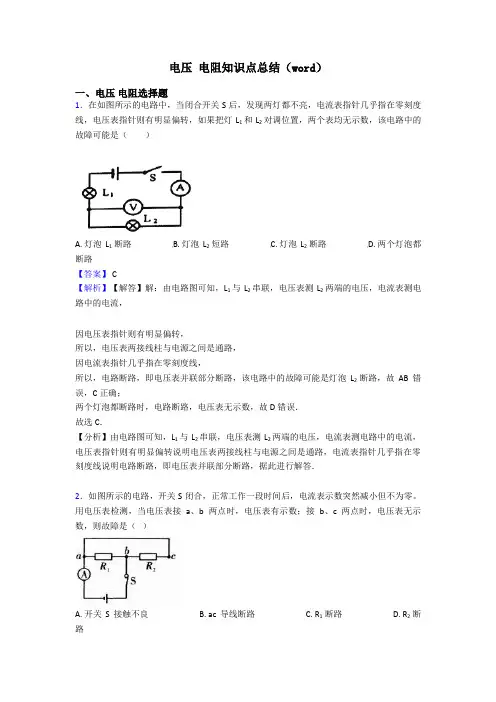

电压 电阻知识点总结（word）
一、电压 电阻选择题
1．在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表指针几乎指在零刻度线，电压表指针则有明显偏转，如果把灯L1和L2对调位置，两个表均无示数，该电路中的故障可能是（ ）
A. 灯泡L1断路 B. 灯泡L2短路 C. 灯泡L2断路 D. 两个灯泡都断路
【答案】 C
【解析】【解答】解：由电路图可知，L1与L2串联，电压表测L2两端的电压，电流表测电路中的电流，
因电压表指针则有明显偏转，
所以，电压表两接线柱与电源之间是通路，
因电流表指针几乎指在零刻度线，
所以，电路断路，即电压表并联部分断路，该电路中的故障可能是灯泡L2断路，故AB错误，C正确；
两个灯泡都断路时，电路断路，电压表无示数，故D错误．
故选C．
【分析】由电路图可知，L1与L2串联，电压表测L2两端的电压，电流表测电路中的电流，电压表指针则有明显偏转说明电压表两接线柱与电源之间是通路，电流表指针几乎指在零刻度线说明电路断路，即电压表并联部分断路，据此进行解答．
2．如图所示的电路，开关S闭合，正常工作一段时间后，电流表示数突然减小但不为零。用电压表检测，当电压表接a、b两点时，电压表有示数；接b、c两点时，电压表无示数，则故障是（ ）
A. 开关S接触不良 B. ac导线断路 C. R1断路 D. R2断路 【答案】 B
【解析】【解答】解：由电路图可知，开关S闭合，R1与R2并联，电流表测干路电流。
开关S闭合一段时间后，电流表示数突然减小，则电路故障为某处断路：
当电压表接a、b两点时，电压表有示数，说明a到电源的负极与b到电源的正极之间是接通的；
电压电阻知识点总结完整版
电压电阻知识点总结完整版
电压电阻是电路中非常重要的两个概念，对于电路的运行和特性起着决定性的作用。下面是对电压和电阻的知识点进行详细总结的完整版。
一、电压
1.电压的概念：电压是电路中的电势差，也是电荷在电场中受到的作用力所做的功，单位是伏特（V）。
2.电压的符号：以V表示电压，例如10V表示电压为10伏特。
3.电压的测量：可使用电压表或示波器等测量仪器进行测量。
4.电压的基本规律：
-电压在电路中是由电源提供的，电源可以是电池、发电机或其他电源装置。
-电压可以是直流（DC）或交流（AC），直流电压是恒定的，而交流电压是周期性变化的。
-电压可以连接到电路的任意两个点，因此电路中可以存在多个不同的电压。
5.串联电压：
-串联电路中，电压会依次相加，即总电压等于各个电压的代数和。
-串联电压满足基尔霍夫电压定律：电路中各个电压的代数和等于零。
6.并联电压：
-并联电路中，各个电压相等。 -并联电压满足基尔霍夫电流定律：电路中各个电流的代数和等于零。
二、电阻
1.电阻的概念：电阻是电路中阻碍电流流动的元件，单位是欧姆（Ω）。
2.电阻的符号：以R表示电阻，例如10Ω表示电阻为10欧姆。
3.电阻的测量：可使用欧姆表或万用表等测量仪器进行测量。
4.电阻的基本规律：
-电阻是由导体的材料和几何形状决定的，不同的材料和形状会具有不同的电阻值。
-电阻对电流产生阻碍作用，使电流流过电阻时会有电压降。
-电阻可以分为固定电阻和可变电阻，固定电阻的电阻值不变，可变电阻的电阻值可以调节。
5.串联电阻：
-串联电路中，电阻按顺序连接，总电阻等于各个电阻的代数和。
-串联电阻满足欧姆定律：电路中的总电阻等于电压与电流的比值。
6.并联电阻：
-并联电路中，各个电阻并联连接，总电阻可以通过以下公式计算：1/总电阻=1/电阻1+1/电阻2+...
-并联电阻满足欧姆定律：电路中的总电流等于电压与总电阻的比值。
人教九年级物理第十六章电压和电阻知识点整理
电压和电阻是物理学中非常重要的概念，它们是电路中的基本元件，对于我们理解电路的工作原理、计算电路参数等方面具有重要意义。下面将整理人教九年级物理第十六章电压和电阻的知识点：
1.电流、电压和电阻的定义：
-电流（I）：单位时间内通过导体截面的电荷量，单位是安培（A）。
-电压（U）：单位电荷所具有的能量，也称为电位差或电势差，单位是伏特（V）。
-电阻（R）：导体阻碍电流流动的程度，单位是欧姆（Ω）。
2.电流的计算：
-电流的大小可以用电流强度等于单位时间内通过导体横截面的电荷量除以时间的公式表示：I=Q/t
-电流的方向由正电荷所受力的方向决定，即从正电荷高电势处到正电荷低电势处。
3.电压的计算：
-电压的大小可以用电压等于电势差除以电荷量的公式表示：U=W/Q
-电荷在电场中静止移动时，电势差等于电场强度乘以电荷量，即U=E×Q。
4.电阻的计算：
-电阻的大小可用电阻等于电压除以电流的公式表示：R=U/I
-电阻的大小与导体的材料、长度和横截面积有关，且与温度相关。 5.欧姆定律：
-欧姆定律是指在恒定温度下，导体两端的电压与通过导体的电流成正比关系，即U∝I。
-欧姆定律可以用等式U=R×I表示，其中R为比例常数，称为电阻。
6.串联电路和并联电路：
-串联电路是指电阻依次连接在一起，电流只有一条路径可走。串联电阻的总电阻等于各个电阻之和。
-并联电路是指电阻同时连接在电源的两端，电流分成多条路径流动。并联电阻的总电阻等于各个电阻倒数之和的倒数。
7.电功和功率：
-电功是电流通过电阻产生的热量，电功与电流、电阻和时间有关，电功等于电流平方乘以电阻乘以时间：W=I²×R×t。
-功率是单位时间内产生或消耗的能量，功率与电流和电压有关，功率等于电流乘以电压：P=I×U。
以上是人教九年级物理第十六章电压和电阻的知识点整理。电压和电阻的概念对于我们理解电路运作原理、解决实际电路中的问题非常重要。在学习这些知识点的同时，要通过实验和计算练习掌握运用它们解决问题的能力，加深对电路的理解。
最新电压 电阻知识点总结和题型总结(word) 2
最新电压 电阻知识点总结和题型总结（word）
一、电压 电阻选择题
1．在探究串联电路电压特点时，某同学连接的电路如图4所示．对于实验过程中出现的现象及分析，下列判断正确的是（ ）
A. 开关闭合后，若灯泡L2不亮、L1亮，一定是L2灯丝断了 B. 如果只有灯泡L1断路，则开关闭合后电压表示数一定为零
C. 开关闭合后，如果电压表示数为零，灯泡L2一定不发光 D. 如果所有元件均完好，闭合开关，向右移动滑动变阻器的滑片时，两灯都变亮
【答案】 D
【解析】【解答】A、开关闭合后，电路的连接方式是串联电路，若灯泡L2不亮、L1亮，一定不是L2灯丝断了；
B、如果只有灯泡L1断路，则电压表通过L2和滑动变阻器接在电源上，此时电压表示数几乎等于电源电压；
C、开关闭合后，如果电压表示数为零，则有L1短路或L2开路，若L1短路时则L2仍然发光且比原来更亮；
D、如果所有元件均完好，闭合开关，向右移动滑动变阻器的滑片时，滑动变阻器接入电阻变小，两灯泡两端电压均变大，故两灯都变亮 .
故答案为：D .
【分析】A、串联电路中，电流只有一条路径，所有用电器只能同时工作；
B、如果只有灯泡L1断路，电压表就会被串联在电路中，电压表的示数与电源电压接近；
C、L1短路或L2开路，时电压表示数为0 . 当L2开路时，它一定不会发光；当L1短路时，L2中有电流通过，可以发光；
D、向右移动滑动变阻器的滑片时，滑动变阻器接入电阻变小 . 根据串联分压的原理可知，两灯泡两端的电压变大 .
2．如图所示的电路，开关S闭合，正常工作一段时间后，电流表示数突然减小但不为零。用电压表检测，当电压表接a、b两点时，电压表有示数；接b、c两点时，电压表无示数，则故障是（ ）
A. 开关S接触不良 B. ac导线断路 C. R1断路 D. R2断路
电路中的电阻与电压关系知识点总结
电路中的电阻与电压关系知识点总结
电路中的电阻与电压关系是电学中非常重要的基础知识，对于理解电路的运行原理和计算电路参数具有重要作用。本文将对电阻与电压之间的关系进行总结，并展示相关公式和计算方法。
一、电阻与电压的基本概念
在电路中，电阻是指材料对电流流动的阻碍程度。电压是指电场作用下，单位电荷所具有的电势能差。在电路中，电压的作用是推动电流的流动，而电阻则限制电流的流动。
二、欧姆定律
欧姆定律是描述电阻与电压关系的基本定律。根据欧姆定律，电阻两端的电压与通过电阻的电流成正比，其数学表达式如下：
V = I * R
其中，V表示电压（单位：伏特），I表示电流（单位：安培），R表示电阻（单位：欧姆）。
三、串联电阻
串联电阻是指多个电阻按照一定顺序连接在电路中的情况。在串联电路中，电流经过每个电阻后都要流经下一个电阻，故电流在串联电阻中保持不变，而电压分担在每个电阻上。根据串联电阻的特点，我们可以得到以下结论： 1. 串联电阻的总阻值等于各个电阻阻值的总和，即：R_total = R1 +
R2 + R3 + ...
2. 串联电阻中的电压分担按照各个电阻的阻值比例进行分配。
四、并联电阻
并联电阻是指多个电阻同时连接到一个节点的情况。在并联电路中，电压对每个电阻都是相同的，而电流分担在各个电阻上。根据并联电阻的特点，我们可以得到以下结论：
1. 并联电阻的总阻值可以通过以下公式计算：1/R_total = 1/R1 +
1/R2 + 1/R3 + ...
2. 并联电阻中的电流分担按照各个电阻的导纳比例进行分配。
五、电压分压与电流分流
在电路中，常常会遇到需要调整电压或电流大小的情况。这时，可以利用电阻与电压的关系进行控制。通过串联电阻可以实现电压分压，即将输入电压按照一定比例分配给不同电阻。而通过并联电阻可以实现电流分流，即将输入电流按照一定比例分担给不同电阻。
六、功率与电阻关系
功率是描述电路中能量转化速率的物理量，单位为瓦特。功率与电阻之间的关系可以由以下公式表示：
电压 电阻知识点总结和题型总结经典
电压 电阻知识点总结和题型总结经典
一、电压 电阻选择题
1．如图所示的电路中，电源电压恒为6V，R 为10Ω，滑动变阻器R0最大电阻为50Ω，当滑动变阻器的滑片P 由a端滑到b端，电压表示数的变化是 （）
A. 0～6V B. 0～5V C. 0～1V D. 1～5V
【答案】 B
【解析】【解答】当滑片P在a端时，滑动变阻器连入电路的电阻为0，两端的电压为0V；
当滑片P由a端滑到b端，连入电路中的电阻增大，电路中的电流减小，根据欧姆定律可知，定值电阻分压减小，电源电压不变，滑动变阻器两端的电压增大；
当滑动变阻器的滑片P在b端时，电路中的电流： I==0.1A，
滑动变阻器两端的电压：
Uab=0.1A×50Ω=5V．
电压表示数的变化范围是0～5V．
故选B．
【分析】由电路图可知，滑动变阻器与定值电阻是串联的，电压表测的是滑动变阻器两端的电压，当滑片P由a端滑到b端，连入电路中的电阻增大，根据欧姆定律和串联电路的分压关系分析判断．
2．如图所示是一种自动测定油箱内油面高度的装置，电阻R与金属滑片P构成一个滑动变阻器，金属滑片P是杠杆的一端．下列说法正确的是：（ ）
A. 该电路中油量表既可以用电流表也可以用电压表改装
B. 油面升高，滑动变阻器接入电路中的电阻减小
C. R0和R在电路中是并联的
D. 电路中的电流越小，油 量表指示油面的高度值越大
【答案】D
【解析】【解答】A. 油量表和滑动变阻器是并联的，油量表是电压表。A不符合题意。B. 油面越高，浮子上升，滑片上移，滑动变阻器连入电路的电阻越大，电流越小。B不符合题意。C. R0和R在电路中是串联的。C不符合题意。D. 串联电路中电阻起分担电压的作用，电阻越大，分担的电压越大，油量表的示数越大，但是电流越小。所以电路中的电流越小，油量表指示油面的高度值越大。D符合题意。
人教版九年级物理全册：第16章《电压、电阻》知识点梳理与汇总
1 第十六章 电压 电阻
第一节 电压
1、 电压：
电压使电路中自由电荷定向移动形成电流，电源是提供电压的装置。
电压的符号是U，单位为伏特（伏，V）。比伏特大的有千伏（kV），比伏特小的有毫伏（mV），1 kV＝103 V，1 V＝103mV，1 kV＝106 mV
要在一段电路中产生电流，它的两端就要有电压。
2、 电压表：
测量电路两端电压的仪表叫电压表，符号为○V，其内阻很大，接入电路上相当于开路。
电压表的示数：
量程 使用接线柱* 表盘上刻度位置 大格代表值 小格代表值
0～3V “-”和“3” 下一行 1V 0.1V
0～15V “-”和“15” 上一行 5V 0.5V
在0～15V量程读出的示数是指针指向相同位置时，在0～3V量程上读出的示数的5倍。
* 部分电流表的三个接线柱是“+”、“3”和“15”。这时“3”和“15”是负接线柱，电流要从“+”流入，再从“3”和“15”流出。
正确使用电压表的规则：
① 电压表必须和被测的用电器并联。
如果与被测用电器串联，会因为电压表内阻很大，此段电路开路而无法测此用电器两段的电压。如果被测用电器在支路上，这时电压表测的是其他支路两端的电压；如果被测用电器在干路上，则整个电路便成开路了，这时电压表测的是电源电压。
②“+”“－”接线柱的接法要正确，必须使电流从“＋”接线柱流进电压表，从“－”接线柱流出来。
否则电压表的指针会反向偏转。
③被测电压不能超过电压表量程。若不能预先估计待测电压的大小时，应选用最大量程进行试触。
若被测电压超过电压表的量程将使指针转出刻度范围把指针打弯或把电压表烧坏。若指针偏转超过最大值则应断开开关检查；如果指针偏转幅度太小（小于3V），会影响读数的准确性，应选用小量程档。
④电压表的两个接线柱可以直接连到电源的两极上，此时测得的是电源的电压值。
使用电表前，如果指针不指零，可调整中央调零螺旋使指针调零。
