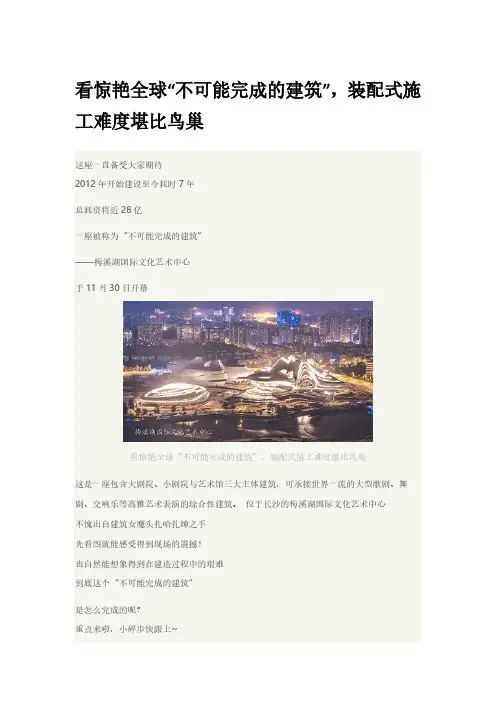

看惊艳全球“不可能完成的建筑”,装配式施工难度堪比鸟巢

看惊艳全球“不可能完成的建筑”，装配式施

工难度堪比鸟巢这座一直备受大家期待 2012年开始建设至今耗时7年

总耗资将近28亿

一座被称为“不可能完成的建筑”

——梅溪湖国际文化艺术中心

于11月30日开幕

看惊艳全球“不可能完成的建筑”，装配式施工难度堪比鸟巢

这是一座包含大剧院、小剧院与艺术馆三大主体建筑，可承接世界一流的大型歌剧、舞

剧、交响乐等高雅艺术表演的综合性建筑。位于长沙的梅溪湖国际文化艺术中心

不愧出自建筑女魔头扎哈扎婶之手

光看图就能感受得到现场的震撼！

也自然能想象得到在建造过程中的艰难到底这个“不可能完成的建筑”

是怎么完成的呢？重点来啦，小碎步快跟上~ 看惊艳全球“不可能完成的建筑

”

，装配式施工难度堪比鸟巢

01.“芙蓉花瓣”与涟漪

扎哈在设计梅溪湖国际文化艺术中心时

设计理念来源梅溪湖旁盛开的芙蓉花

花瓣落入如镜的梅溪湖水面激起不同形态“涟漪”为概念

打造外观线条优美而流畅的建筑看惊艳全球“不可能完成的建筑

”

，装配式施工难度堪比鸟巢

扎哈标志性的流动性曲线

如银蛇一般弯曲的勾勒出的建筑形体

果真彷如芙蓉花落入梅溪湖中激起的涟漪

一层层扩散看惊艳全球“不可能完成的建筑

”

，装配式施工难度堪比鸟巢

看惊艳全球“不可能完成的建筑”，装配式施工难度堪比鸟巢

走近建筑近距离观看就又是另一重视觉冲击 3朵姿态各异的芙蓉花有着不同的特点但又经由蜿蜒的曲线相连成一个整体

看惊艳全球“不可能完成的建筑”，装配式施工难度堪比鸟巢看惊艳全球“不可能完成的建筑

”

，装配式施工难度堪比鸟巢

长沙梅溪湖国际文化艺术中心包含一个当代艺术美术馆（MICA）

一个可容纳1800人的大剧院

及一个多功能大厅（小剧院）

走进建筑内部

室内精装区域由不规则渐变的双曲 GRG 拼接而成

浑然天成的结构、流畅的线条

让人难以用语言形容眼前看到的一切看惊艳全球“

不可能完成的建筑

”，装配式施工难度堪比鸟巢

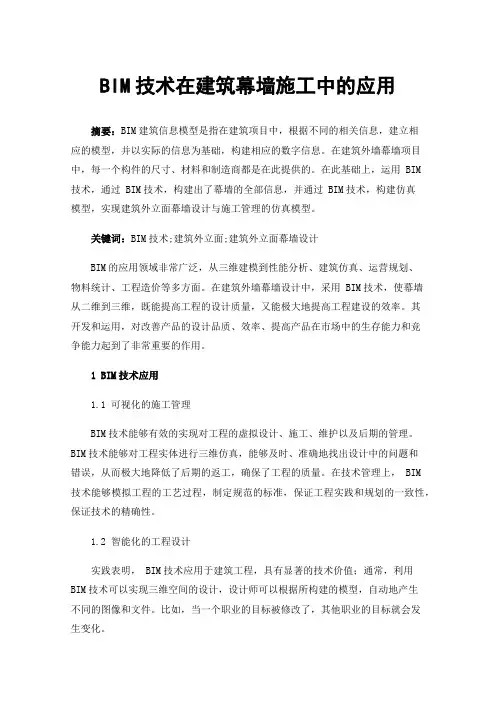

BIM技术在建筑幕墙施工中的应用

摘要：BIM建筑信息模型是指在建筑项目中，根据不同的相关信息，建立相应的模型，并以实际的信息为基础，构建相应的数字信息。在建筑外墙幕墙项目中，每一个构件的尺寸、材料和制造商都是在此提供的。在此基础上，运用 BIM技术，通过 BIM技术，构建出了幕墙的全部信息，并通过 BIM技术，构建仿真模型，实现建筑外立面幕墙设计与施工管理的仿真模型。

关键词：BIM技术;建筑外立面;建筑外立面幕墙设计

BIM的应用领域非常广泛，从三维建模到性能分析、建筑仿真、运营规划、物料统计、工程造价等多方面。在建筑外墙幕墙设计中，采用 BIM技术，使幕墙从二维到三维，既能提高工程的设计质量，又能极大地提高工程建设的效率。其开发和运用，对改善产品的设计品质、效率、提高产品在市场中的生存能力和竞争能力起到了非常重要的作用。

1 BIM技术应用

1.1 可视化的施工管理

BIM技术能够有效的实现对工程的虚拟设计、施工、维护以及后期的管理。BIM技术能够对工程实体进行三维仿真，能够及时、准确地找出设计中的问题和错误，从而极大地降低了后期的返工，确保了工程的质量。在技术管理上， BIM技术能够模拟工程的工艺过程，制定规范的标准，保证工程实践和规划的一致性，保证技术的精确性。

1.2 智能化的工程设计

实践表明， BIM技术应用于建筑工程，具有显著的技术价值；通常，利用

BIM技术可以实现三维空间的设计，设计师可以根据所构建的模型，自动地产生不同的图像和文件。比如，当一个职业的目标被修改了，其他职业的目标就会发生变化。

图1 BIM技术实体示意图

1.3 BIM技术在幕墙设计中的作用

BIM技术以其五个主要特征：可视化、协调、仿真、最优化、可出图；方案的比选，方案调整，性能分析；可视化的表达方式是很有价值的。

幕墙是建筑物的外护结构，它既保证了基本的美学需求，又对防水等功能节点有着很高的要求。该工程如“春笋”，各单元板块在竖向与水平面的角度发生了变化，横向呈圆形，上部、下部单元板块和同一楼层的相邻板块的连接点不易防水；传统的设计方法往往忽略了疏漏。

盛开的花朵——长沙梅溪湖国际文化艺术中心

佚名

【期刊名称】《《建筑与文化》》

【年(卷),期】2013(000)004

【摘要】总概述梅溪湖国际文化艺术中心由世界顶级建筑大师扎哈·哈迪德建筑事务所设计，造型犹如盛开的“花朵”。文化艺术中心总投资超过20亿元，总用地面积10万平方米，总建筑面积12万平方米，包括大剧院和艺术馆两大主体功能。

【总页数】3页(P27-29)

【正文语种】中文

【中图分类】TU242.4

【相关文献】

1.长沙梅溪湖国际文化艺术中心大剧院的声学设计 [J], 杨志刚;刘京城;赵换江;张羽

2.长沙梅溪湖国际文化艺术中心工程BIM技术综合应用 [J], 苏李渊;刘京城;赵换江;张羽;耿德宇;万里程;

3.长沙梅溪湖国际文化艺术中心工程\rBIM技术综合应用 [J], 苏李渊;刘京城;赵换江;张羽;耿德宇;万里程

4.长沙梅溪湖国际文化艺术中心 [J], 无;扎哈·哈迪德;帕特里克·舒马赫;©Virgile

Simon Bertrand(摄影);Seven 7 Panda(摄影)

5.长沙梅溪湖国际文化艺术中心舞台灯光系统工程通过验收 [J], 亿达时

因版权原因，仅展示原文概要，查看原文内容请购买

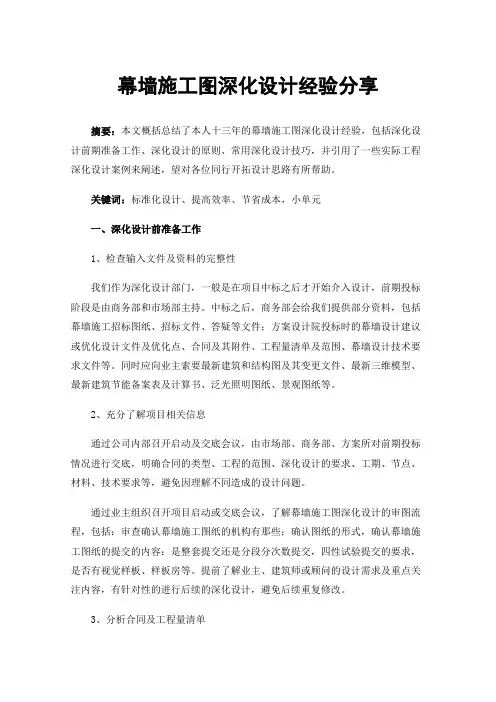

幕墙施工图深化设计经验分享

摘要：本文概括总结了本人十三年的幕墙施工图深化设计经验，包括深化设计前期准备工作、深化设计的原则、常用深化设计技巧，并引用了一些实际工程深化设计案例来阐述，望对各位同行开拓设计思路有所帮助。

关键词：标准化设计、提高效率、节省成本，小单元

一、深化设计前准备工作

1、检查输入文件及资料的完整性

我们作为深化设计部门，一般是在项目中标之后才开始介入设计，前期投标阶段是由商务部和市场部主持。中标之后，商务部会给我们提供部分资料，包括幕墙施工招标图纸、招标文件、答疑等文件；方案设计院投标时的幕墙设计建议或优化设计文件及优化点、合同及其附件、工程量清单及范围、幕墙设计技术要求文件等。同时应向业主索要最新建筑和结构图及其变更文件、最新三维模型、最新建筑节能备案表及计算书、泛光照明图纸、景观图纸等。

2、充分了解项目相关信息

通过公司内部召开启动及交底会议，由市场部、商务部、方案所对前期投标情况进行交底，明确合同的类型、工程的范围、深化设计的要求、工期、节点、材料、技术要求等，避免因理解不同造成的设计问题。

通过业主组织召开项目启动或交底会议，了解幕墙施工图深化设计的审图流程，包括：审查确认幕墙施工图纸的机构有那些；确认图纸的形式，确认幕墙施工图纸的提交的内容：是整套提交还是分段分次数提交，四性试验提交的要求，是否有视觉样板、样板房等。提前了解业主、建筑师或顾问的设计需求及重点关注内容，有针对性的进行后续的深化设计，避免后续重复修改。

3、分析合同及工程量清单通常这项专业的工作由成本部去完成，按材料或幕墙类型罗列出项目的盈亏项，然后成本部会通知各个部门召开项目盈亏分析会议。我们重点关注亏损项，是单价亏损，还是面积或数量亏损，后期有目的地进行深化设计，通过安装节点简化、材料壁厚优化、寻找更低价格的材料供应商、引导业主作出变更进而重新报价等一系列手段，实现扭亏为赢。

对于总价包干合同：原则上不在工程范围内的内容施工图纸不作设计，若设计院、业主要求增加不在合同范围内的项目，请及时与部门领导沟通，并及时做好正式签证依据的收集，提供成本增补报价的准备，原则上增加项报价未得到业主的认可之前不能加进施工图里面。

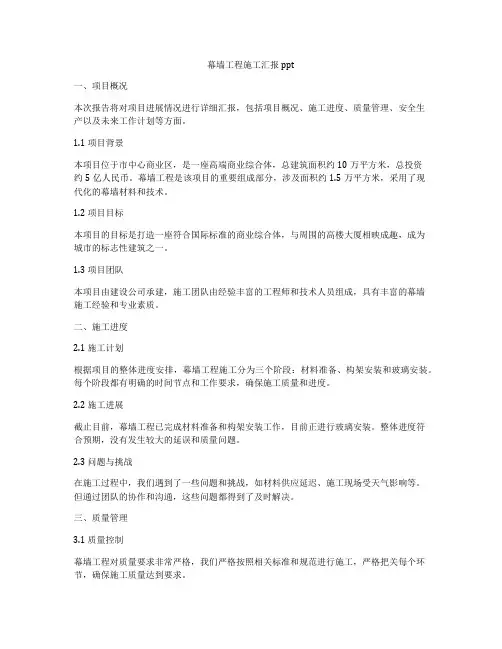

幕墙工程施工汇报ppt

一、项目概况

本次报告将对项目进展情况进行详细汇报，包括项目概况、施工进度、质量管理、安全生产以及未来工作计划等方面。

1.1 项目背景

本项目位于市中心商业区，是一座高端商业综合体，总建筑面积约10万平方米，总投资约5亿人民币。幕墙工程是该项目的重要组成部分，涉及面积约1.5万平方米，采用了现代化的幕墙材料和技术。

1.2 项目目标

本项目的目标是打造一座符合国际标准的商业综合体，与周围的高楼大厦相映成趣，成为城市的标志性建筑之一。

1.3 项目团队

本项目由建设公司承建，施工团队由经验丰富的工程师和技术人员组成，具有丰富的幕墙施工经验和专业素质。

二、施工进度

2.1 施工计划

根据项目的整体进度安排，幕墙工程施工分为三个阶段：材料准备、构架安装和玻璃安装。每个阶段都有明确的时间节点和工作要求，确保施工质量和进度。

2.2 施工进展

截止目前，幕墙工程已完成材料准备和构架安装工作，目前正进行玻璃安装。整体进度符合预期，没有发生较大的延误和质量问题。

2.3 问题与挑战

在施工过程中，我们遇到了一些问题和挑战，如材料供应延迟、施工现场受天气影响等。但通过团队的协作和沟通，这些问题都得到了及时解决。

三、质量管理

3.1 质量控制

幕墙工程对质量要求非常严格，我们严格按照相关标准和规范进行施工，严格把关每个环节，确保施工质量达到要求。 3.2 质量检测

在施工过程中，我们对关键节点和关键部位进行了多次质量检测，确保施工质量符合设计要求和标准。

3.3 质量验收

在施工结束后，我们将对整个幕墙工程进行全面的质量验收，确保每个细节都符合相关标准和规范，确保工程质量。

四、安全生产

4.1 安全管理

安全生产是我们的首要任务，我们建立了健全的安全管理体系，严格执行各项安全规定，确保施工现场安全。

4.2 安全培训

我们对施工人员进行了安全培训，提高他们的安全意识和防范能力，确保他们在施工过程中不发生意外。

梅溪湖国际文化艺术中心钢结构深化设计基于rootmodle的应用

龙源期刊网

梅溪湖国际文化艺术中心钢结构深化设计基于rootmodle的应用

作者：刘京城赵换江张显达刘让平巫明杰

来源：《装饰装修天地》2016年第05期

摘要：梅溪湖国际文化艺术中心钢结构详图设计要求较高，为此以Autodesk公司的绘图软件AutoCAD为平台，开发出了专门针对本工程钢结构详图设计的软件RootModel。完成弯扭构件，空间关系复杂构件的三维建模，解决构件生成、扭曲面展开（摊平），提供模具胎架制作手段，然后可按需自动绘出单件下料图、单件加工图、结构件装配图、提供结构件材料表，和辅助模具胎架等，满足施工与组织生产。在rootmodel的帮助下完成了复杂弯扭钢结构的精确深化设计、精确加工、精确安装工作。

关键词：钢结构；rootmodel软件；深化设计；三维建模

一、工程钢结构简介

长沙梅溪湖国际文化艺术中心工程由“大剧场、小剧场、艺术馆”三个单体组成，外形新颖别致犹如绽放的“芙蓉花”，完全由钢结构编织而成用钢量达2.2万吨，结构最大跨度达到79m。钢结构空间关系复杂、构件形式多、节点多、多杆件交汇，制作及安装难度大等特点。大剧场是一座典型的异形场馆建筑，建筑平面分布呈十字形，竖向关系为放射外扩或内收。随着竖向高度的变化，平面尺寸不断变化，双向最大长度约为226m和166m。大剧场屋盖为连续异形曲面，为非解析曲面，屋盖造型标高在16～48m之间变化，造型较为复杂。

二、引入rootmodel解决深化难题

为了满足梅溪湖国际文化艺术中心钢结构详图设计的种种特殊要求，研发以Autodesk公司的绘图软件AutoCAD为平台，开发出了专门针对本工程钢结构详图设计的软件RootModel。对钢结构件中特殊的异面扭曲件，复杂的板结构件，在三维的保精度的条件下，解决结构件生成、扭曲面展开（摊平），提供模具胎架制作手段。针对特殊形状的钢结构设计，本软件能以简单的操作方法快速地创建在三维环境下，然后可按需自动绘出单件下料图、单件加工图、结构件装配图、提供结构件材料表，和辅助模具胎架等，满足施工与组织生产。RootModel软件则抓住特殊造型的诸多特点，解决了为“特殊造型”结构件的施工设计问题。实施了确保精度下的结构件生成以及提供板结构件成型、展开、组合与装配的手段，解决了新型钢结构工程的建造关键。

探究不同尺度下观演建筑的设计策略

发表时间：2019-06-20T15:17:59.917Z 来源：《建筑学研究前沿》2019年4期作者：陈涛

[导读] 长沙梅溪湖国际文化艺术中心总用地面积10万平方米，总建筑面积12万平方米，包括大剧院和艺术馆两大主体功能。

中南建筑设计院股份有限公司湖北省武汉市 430071

摘要：本文通过对文化艺术中心与小型观演建筑进行分析，从规模、音质、造型、节能以及目标人群等方面进行比较，从而全面深入的认识了观演建筑，并对不同尺度下的观演建筑的设计策略进行探讨。

关键词：规模；音质；造型；节能；目标人群

1长沙梅溪湖国际文化艺术中心概述

1.1长沙梅溪湖国际文化艺术中心的规模

长沙梅溪湖国际文化艺术中心总用地面积10万平方米，总建筑面积12万平方米，包括大剧院和艺术馆两大主体功能。大剧院建筑面积为4.8万平方米，内部有1800座主演出厅和500座多功能小剧场；艺术馆建筑面积为4.5万平方米，共有9个展厅，展厅面积达1万平方米，

能承接世界一流的大型歌剧、舞剧、交响乐等高雅艺术表演。将是湖南省规模最大、功能最全、全国领先、国际一流的国际文化艺术中

心。

1.2长沙梅溪湖国际文化艺术中心的音质

合理的观演建筑的观众厅的体型设计能够保证观演厅拥有优良的音质。观演厅的音质主要受到台口的侧墙和天花的倾斜角度、观众厅的天花的形状与角度、以及观众厅中其他设备的影响。

（1）台口的侧墙和天花的倾斜角度的影响

台口的侧墙和天花的倾斜角度会影响观众厅前中区的前次反射声。合理的台口的侧墙和天花的倾斜角度能够保证前中区获得必要的前次反射声。

（2）观众厅中其他设备的影响

第一，在观众厅中局部加设反射挡板可以改善观众厅中区的音质效果。一般状况下，观众厅的中区会缺少侧向反射声，因此，在观众厅中局部加设反射挡板可以改善观众厅中区的音质效果。

第二，为了避免前一排的观众对后一排的观众的观赏造成影响，观众席一般会采取起坡的方式来产生高差。这种方式在满足观众视线要求的情况下，同时避免了观众席对声能的吸收，在改善观众视觉效果的同时也改善了音质。
