叠梁闸说明书
阀门术语
gate with flap 在平面闸门或弧形闸门门叶顶部附设舌瓣供门顶溢流的闸门。 圆筒闸门
cylinder gate 具有竖直圆筒外形、从圆筒底部四周孔口过水的闸门。 环形闸门
ring gate 由内、外两层环形面板作成竖直空心浮筒式的闸门。 圆辊闸门
filling valve 附设在闸门门叶上、用于向门后充水使闸门前后水压平衡的阀门。 闸门零部件和启闭力 Gate parts and lifting force 门叶 gate leaf
闸门上用于直接挡水rt 沿闸门门叶高度设置的将水压力传至主轨的滑道或滑块。 滚动支承
roller support 将闸门门叶所受水压力传至主轨的滚柱式或滚轮式支承。 分段支承
segmented support 沿闸门门叶高度设置的非连续性的滑动支承。 连续支承
continuous support 沿闸门门叶高度全长设置的滑动支承。 吊耳
hoist eye(hook eye) 设置在闸门上部供起吊闸门用的部件。 导向装置
guiding device 闸门启闭时引导门叶在门槽轨道上保持正常位置的设施。 主轮
main wheel 闸门上用于向主轨传递水压力的轮式支承。 反轮
opposed wheel
位于与闸门主轮反向的一侧,防止门叶启闭时因前后倾斜而受到撞击的轮式支承。 侧轮
side wheel
位于闸门门叶边梁腹板上,防止门叶启闭时因左右摆动而受到撞击的轮式支承。 底缘
截止阀 stop valve(blow-off valve)
活门由阀轴丝杆操作,改变与阀座的间隙,使过流断面积变化用以截断或调节流量的阀 门。 止回阀(逆止阀,单向阀)
安全运行规程-操作部分

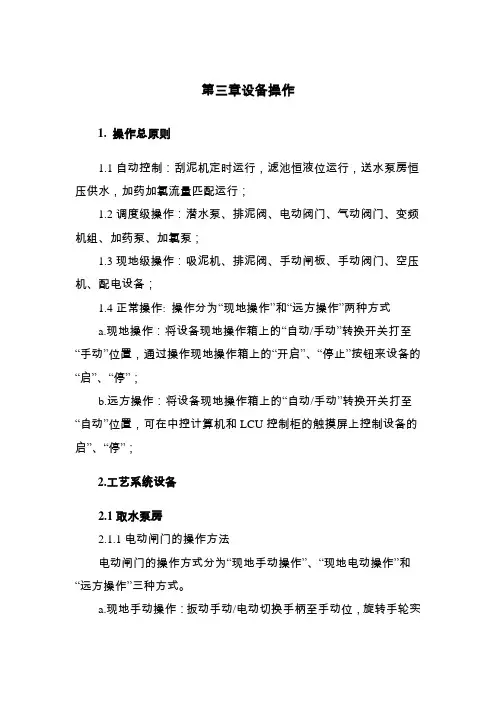

第三章设备操作1. 操作总原则1.1自动控制：刮泥机定时运行，滤池恒液位运行，送水泵房恒压供水，加药加氯流量匹配运行；1.2调度级操作：潜水泵、排泥阀、电动阀门、气动阀门、变频机组、加药泵、加氯泵；1.3现地级操作：吸泥机、排泥阀、手动闸板、手动阀门、空压机、配电设备；1.4正常操作: 操作分为“现地操作”和“远方操作”两种方式a.现地操作：将设备现地操作箱上的“自动/手动”转换开关打至“手动”位置，通过操作现地操作箱上的“开启”、“停止”按钮来设备的“启”、“停”；b.远方操作：将设备现地操作箱上的“自动/手动”转换开关打至“自动”位置，可在中控计算机和LCU控制柜的触摸屏上控制设备的启”、“停”；2.工艺系统设备2.1取水泵房2.1.1电动闸门的操作方法电动闸门的操作方式分为“现地手动操作”、“现地电动操作”和“远方操作”三种方式。
a.现地手动操作：扳动手动/电动切换手柄至手动位，旋转手轮实现电动闸门的“开启”和“关闭”；b.现地电动操作: 将电动闸门电动头上的“现场/远程”转换开关打至“现场”位置，通过操作“开启”和“关闭”按钮来实现电动闸门的“开启”和“关闭”；c.远方操作：将电动闸门电动头上的“现场/远程”转换开关打至“远程”位置，可在LCU触摸屏和中控计算机上操作电动闸门的“开启”和“关闭”；d.正常情况下，电动闸门的操作设定为远方操作。
2.1.3离心泵的操作方法离心泵的操作分为“现地手动操作”、“远方电动操作”和“自动操作”三种方式。
a.现地手动操作：将潜水泵的现地操作箱上“手动/自动”转换开关置于“手动”位置，可通过按动“开”、“关”按钮实现离心泵的“开启”和“停止”；b.远方电动操作：将离心泵的现地操作箱上“手动/自动”转换开关置于“自动”位置，可通过点击中控计算机和LCU柜触摸屏上的相关界面实现离心泵的“开启”、“停止”和频率调节；c.自动控制：将离心泵的现地操作箱上“手动/自动”转换开关置于“自动”位置，根据清水池的水位控制离心泵的频率调节和启停泵（尚未实现）；d.正常情况下，潜水泵的操作设定为远方电动操作。
第五章 引水、输水工程
第二节 水闸
1）底板
按照与闸墩的连接方式分为整体式和分离 式。 底板是闸室的基础，并支撑上部结构， 将上部的重量通过它均匀地传递给地基； 同时依靠与地基的摩擦力来维持扎实的稳 定。
第二节 水闸
1）底板
第二节 水闸
底板要求：
底板厚度； 混凝土配筋率； 沉降缝（沉陷缝）等。
第二节 水闸
第二节 水闸
2)：水闸按其承担的任务不同,其分 类有:节制闸、进水闸、分洪闸、排 水闸、挡潮闸、冲沙闸。
第二节 水闸
节制闸（拦河闸）： 修建在河道或渠道上， 枯水期用于拦截河流 水量，抬高水位以满 足上游引水或航运， 或根据下游用水要求 调节水量；洪水期提 闸泄水，保证下游河 道的安全。
第二节 水闸
第二节 水闸 水跃及消力池
第二节 水闸
消力池
第二节 水闸
护坦：
消力池的保护设施，受水跃旋滚激 流的冲刷、水流脉动和护坦扬压力的作用， 故有一定的重量、强度和抗冲刷能力。
第二节 水闸 （2）海漫和防冲槽：
经消力池的水流仍具有一定剩余动 能，为消除水流的剩余能量设置海漫、防 冲槽，使水流扩散，调整流速分布，减小 底部流速。
第二节 水闸
冲沙闸
建在多泥沙河流 之上，用于排除 进水闸、节制闸 前或渠系中沉积 泥沙，减少输水 水流中的泥沙含 量，防止渠道或 闸前淤积。
第二节 水闸
四、水闸的工作条件及闸址选择
1、当关闸挡水时产生的不利影响；可能使闸室向下
游滑动动（原因），同时如果渗漏存在，闸基底部受到渗透扬压力，对闸 室的稳定不利。 通过闸基及两岸连接处的渗漏，将使土壤发生渗漏变形，严重时，将 会影响到闸室的稳定挡水效果。
第二节 水闸
三峡临时船闸高水头叠梁门设计
三峡临时船闸高水头叠梁门设计
钱军祥;石泽
【期刊名称】《人民长江》
【年(卷),期】2006(037)011
【摘要】三峡临时船闸孔口宽24.0 m,叠梁门设计水头73.5 m, 总水压力为637 000 kN,正向支承线压强为9.31 kN/mm.其总水压力和正向支承线压强的规模均超出现有的水平.经对门体和埋件等关键技术进行研究,编写计算程序,进行设计优化;通过采取变截面的主梁、在埋件轨头堆焊不锈钢以减小水平推力、将启闭机抓梁设计为自动挂钩梁并在中间设旋转吊耳等措施,解决了设计、制造、运输等问题.该叠梁门通过现场调试,验收合格,并经受了下蓄水考验,实际运行安全可靠.
【总页数】3页(P6-7,9)
【作者】钱军祥;石泽
【作者单位】长江水利委员会,设计院,湖北,武汉,430010;长江水利委员会,设计院,湖北,武汉,430010
【正文语种】中文
【中图分类】U641.2
【相关文献】
1.三峡临时船闸改建冲沙闸水力设计 [J], 吴效红;王小毛
2.三峡永久船闸第一闸首叠梁门设计 [J], 刘小敏;黄晓文
3.三峡临时船闸液压自动挂钩梁设计简介 [J], 李克华;刘丽萍
4.钢纤维硅粉混凝土在三峡临时船闸坝段叠梁门槽中的应用 [J], 陈鼎;樊述斌
5.三峡临时船闸叠梁门设计 [J], 邹柏青;杨天清
因版权原因，仅展示原文概要，查看原文内容请购买。
关于发布《建设部推广应用和限制禁止使用技术》的公告-建设部公告第218号
8
旋流沉砂池
√
污水从沉砂池切向流入，回旋270°或360°出流。粒径0.2mm以上颗粒 城镇污水处理厂污水中砂粒 沉砂去除率达85%，通过泵吸或空气提升至砂水分离器，由螺旋杆输出外 的沉降、分离和输送 运。砂粒含水率低于60%。
水处 理工 艺及 构筑 物
2
建设部推广应用和限制禁止使用技术
序号 技术分类 领域 类目 类别 技术名称 公告类型 推 限 禁 √ 好氧堆肥是在有氧条件下，好氧菌对污泥中多种有机物进行吸收、氧 化、分解，转化为腐殖质。堆肥物料温度在50～70℃下完成污泥的稳定， 并杀灭寄生虫卵和病原微生物，达到GB18918-2002国家相关标准的要求。 经过好氧堆肥的物料，体积可减少40～50%，水分可降低到30～45%，可以 作为土壤改良剂或可制作三维有机复合肥。堆肥过程产生的臭气通过集中 处理后达标排放。 利用负压吸气原理，将水泵直接置于水池进行充氧，可取消鼓风机 房，安装、维护、管理方便，无堵塞，噪声低，使用寿命长，综合效率较 高。简化控制程序，节约投资。动力效率：1.7～2.1 kgO2 /kWh。 主要技术性能及特点 适用范围
3
生效时间
9
10
11
二 城 城镇 乡 供水 建 排水 设
水处 理工 平流式沉砂池 艺及 构筑 物 城市污水处理厂 污泥好氧堆肥处 理技术
不得用于规模≥10000m /d而 自2005年1月 且环境要求较高的新建城镇 1日起执行 污水处理厂
√
城镇污水处理厂污泥处理
漂浮式潜水曝气 机
√
12
水处 理设 备 中微孔曝气器 √
集成GIS、RS、MIS、OA和CAD技术辅助城市规划管理业务。采用工作流 技术，提高动态业务配置能力。采用协同工作技术，实现多阶段多部门多 人员间的协同工作。采用表单自动生成技术，满足业务输入、输出和统计 表单的动态生成和维护。采用信息动态发布技术，实现多部门多媒体信息 动态网上发布。采用内容管理支撑技术，实现多媒体多格式数据内容的有 城市规划行政管理部门的日 序化和程序化管理。采用动态统计分析技术，实现动态条件和基于规则的 常行政审批管理业务 数据挖掘和分析。采用图文表管一体技术，实现满足规划业务实际需求的 图形、数字、文字、表单、管理流程和管理权限融为一体的管理系统。采 用高分辨率卫星遥感技术，提高规划审批基础数据的现势性和可视化水平 。 在计算机辅助的基础上，采用国内外的先进理念和方法，结合我国城 市交通特点，选择城市交通调查方法，建立交通预测模型，包括：城市交 通产生预测、O-D分布、交通分配等模型，提高交通规划分析效率。 集成多种信息化技术实现地下综合管线动态管理。集成GIS、CAD、 MIS、WEBGIS和三维可视化技术，辅助地下综合管线数据管理、网络分析以 及管线工程规划综合、辅助设计、统计分析和专题表现等。采用城市地下 管线物探和物探成果数字化技术，提高城市地下综合管线数据更新和数字 化水平。 CAD辅助规划审查日照分析技术。符合住宅设计规范。实现计算分析 单 栋、多栋建筑物遮挡层各个窗口的日照时间；受遮挡建筑物按墙面 开间计算的日照时间；日照不合格建筑间距的修改范围，提高住宅日照分 析水平和审批的科学性。 采用工作流技术，提高动态业务配置能力；采用协同工作技术，实现 多阶段多部门多人员间的协同工作；采用表单自动生成技术，满足业务输 入、输出和统计表单的动态生成和维护；采用信息动态发布技术，实现多 部门多媒体信息动态网上发布；采用内容管理支撑技术，实现多媒体多格 式数据内容的有序化和程序化管理。该项技术是一种符合城建档案管理规 范和业务流程规范的管理信息系统。 城市综合交通规划、城市交 通政策研究及城市交通专项 规划 城市地下综合管线、城市地 下管线普查、城市地下管线 信息系统和各专业管线工程 设计、各专业管线管理。 城市规划审查、规划设计、 建筑设计和房地产开发等行 业

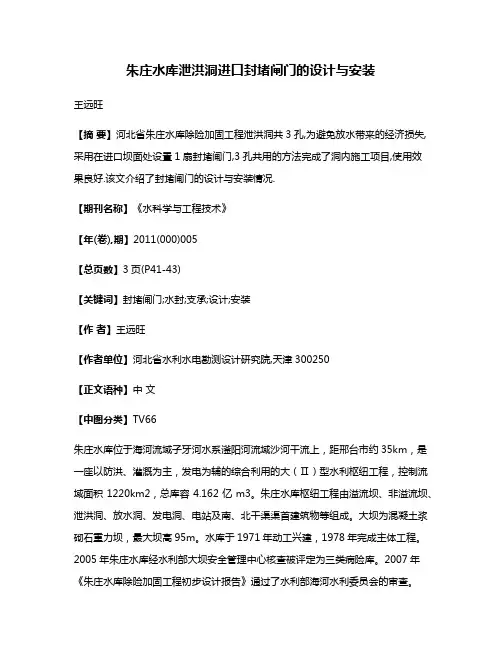

朱庄水库泄洪洞进口封堵闸门的设计与安装
朱庄水库泄洪洞进口封堵闸门的设计与安装王远旺【摘要】河北省朱庄水库除险加固工程泄洪洞共3孔,为避免放水带来的经济损失,采用在进口坝面处设置1扇封堵闸门,3孔共用的方法完成了洞内施工项目,使用效果良好.该文介绍了封堵闸门的设计与安装情况.【期刊名称】《水科学与工程技术》【年(卷),期】2011(000)005【总页数】3页(P41-43)【关键词】封堵闸门;水封;支承;设计;安装【作者】王远旺【作者单位】河北省水利水电勘测设计研究院,天津300250【正文语种】中文【中图分类】TV66朱庄水库位于海河流域子牙河水系滏阳河流域沙河干流上，距邢台市约35km，是一座以防洪、灌溉为主，发电为辅的综合利用的大（Ⅱ）型水利枢纽工程，控制流域面积1220km2，总库容4.162亿m3。
朱庄水库枢纽工程由溢流坝、非溢流坝、泄洪洞、放水洞、发电洞、电站及南、北干渠渠首建筑物等组成。
大坝为混凝土浆砌石重力坝，最大坝高95m。
水库于1971年动工兴建，1978年完成主体工程。
2005年朱庄水库经水利部大坝安全管理中心核查被评定为三类病险库。
2007年《朱庄水库除险加固工程初步设计报告》通过了水利部海河水利委员会的审查。
2009年除险加固工程进入实施阶段。
泄洪洞现状：泄洪洞共3孔，进口设3扇平面滑动事故检修闸门，闸门尺寸（孔口宽度×孔口高度－设计水头）：2.2×4.75－45.93m，采用3台1250kN固定卷扬启闭机操作，闸门操作方式为动闭静启，采用门顶充水阀充水平压。
在平面滑动事故检修闸门下游设有3扇弧形工作闸门，闸门尺寸（孔口宽度×孔口高度－设计水头）：2.2×4.0－45.93m，闸门为主横梁直支臂圆柱铰结构，弧门面板曲率半径8m，采用3台螺杆启闭机操作，容量750kN/400kN，闸门操作方式为动水启闭。
泄洪洞金属结构改造项目包括对进口事故检修闸门、埋件、启闭机和弧形工作闸门、埋件、启闭机进行更新改造。
检修门门槽及闸门安装方案
清水江三板溪水电站尾水管检修门门槽及闸门安装施工组织措施批准：审核：编写：水电八局机电制造安装分局沅水项目部二○○五年四月十二日1概述三板溪水电站位于沅水干流上游河段的清水江中下游，整个枢纽工程由拦河大坝、泄洪消能及引水发电系统组成。
河床布置主坝，左岸布置副坝，坝型均为混泥土面板堆石坝，主坝最大坝高185.5m。
溢洪道和泄洪洞布置在左岸，右岸布置地下引水发电系统，导流洞布置在左岸。
尾水建筑物金属结构主要由尾水管金属结构和尾水洞金属结构组成。
在每台机组尾水管出口布置检修门槽，4孔检修门槽共设2扇门叶，其启闭由廊道内台车式启闭机操作，4条尾水管经调压井后合二为一，形成2条尾水洞。
在其出口设有检修门，其启闭工作由固定卷扬式启闭机完成。
尾水管检修闸门门型为潜孔式平面滑动叠梁闸门，共分4节。
闸门底槛高程295.740m，设计水头41.65m，主支承滑道为钢滑块，闸门在静水中关闭和开启。
第l节闸门上设有充水阀，启门时先将充水阀打开充水，待闸门前后水头差小于1m时，再将闸门依次提起。
该闸门的启闭由在尾水检修廊道内的台车式启闭机通过液压自动抓梁操作。
台车轨面高程352.802m，轨距3m，启门力2×300kN，总扬程52m。
门槽孔口宽度8.9m，闸门总重108.628t。
2施工准备2.1 安装前检查安装前将按施工图纸规定的内容，全面检查安装部位的情况、设备构件以及零部件的完整性与完好性。
对重要构件通过预拼装进行检查：①逐项检查设备构件、零部件的损坏和变形情况。
检查编号是否准确，工作面是否损伤，埋件运输过程中是否变形等。
②对上述检查中发现的缺件、构件损坏和变形等问题，作好记录并书面报送监理工程师。
2.2样点放置根据图纸要求，放出门槽中心的桩号及底槛高程的参考样点，样点放置在牢固的固定物体上，并用红油漆明显标示。
3安装方法及工艺措施3.1 设备运输及吊装单节门叶为焊接结构，最大外形尺寸9900mm×3100mm×2000mm，重23.926T，单节门叶用50T汽车吊装车， 40T平板车运输，从交通洞运至主变洞EL328.20层，从主变洞EL328.20层吊入2#和4#尾水门槽；门叶起吊、调整采用50T汽车吊。
浅谈水闸主体结构的防渗和排水布置
浅谈水闸主体结构的防渗和排水布置一、水闸的组成部分水闸由上游连接段、闸室段和下游连接段三部分组成。
a.上游连接段其主要作用是引导水流平顺地进入闸孔，防冲，防渗。
这一段包括铺盖、护底、两岸的冀墙和护坡；b.闸室段是水闸的主体，其主要作用是安装闸门和启闭机械，进行操作控制水流。
它包括底板、闸墩、闸门、胸墙、工作桥、交通桥等；c.下游连接段其主要作用是消能、防冲；促使水流均匀扩散，避免不利流态对下游的影响；同时排除地基渗流，减免其不利影响。
这一段包括消力池、海漫、防冲槽以及翼墙、护坡等。
二、闸室的构造1、闸底板闸底板是闸室的基础，它起着防冲和防渗及承受闸室荷载并均匀地传给地基的作用，同时利用底板与地基之间的摩擦力来维持闸室的稳定。
底板的结构有整体式和分离式，前者为闸底板与闸墩基础浇筑成整体、它适用于软土地基；后者为闸底板与闸墩基础用缝分隔，因其底板厚度较薄，难以适应地基的沉陷变形。
2、闸墩闸墩的主要作用是分隔闸孔，支承胸墙和闸门，并作为工作桥和交通桥的支承。
闸墩的外形应使水流顺畅，闸墩头部和尾部多采用半圆形或流线形设计。
闸墩的长度应满足胸墙、闸门、工作桥、交通桥等的布置需要。
一般边墩与底板顺水方向的长度相同，而中墩可稍短。
闸墩的厚度必须满足稳定和强度的要求，它与闸门的型式和跨度有关。
开敞式水闸闸槽上游的墩顶高程，一般应高于上游最高洪水位，并有一定安全超高。
3、胸墙胸墙是闸室孔上部的挡水结构。
胸墙顶高程-般与闸墩同高，底部高程应满足孔口泄流能力的要求。
其结构型式为小跨度闸孔多用板式胸墙和大跨度闸孔用梁板式胸墙。
它由墙板、顶梁、底梁和次梁等组成。
4、闸门和启闭设备a.闸门。
闸门按其工作性质分为工作闸门和检修闸门。
前者用来操作控制流量和水位；后者用于检修工作闸门，或闸槽时作为临时挡水之用。
闸门的结构型式通常是平面闸门、弧形闸门和叠梁闸门。
b.启闭机。
闸门常用的启闭设备有卷扬式启闭机、螺杆式启闭机和液压式启闭机三种。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
叠 梁 闸 门
使
用
说
明
书
浙江永嘉县双金自控阀门厂
联系电话0577-67957398
安装要求：叠梁闸安装将预留门槽和预埋板。清理将叠梁闸整体放入预留门槽
内，实行门槽与预埋板连接，调整水平度与垂直度，进行加固，防止闸门变形、
移位，安装好后再进行工期混泥土浇筑工程。工期浇筑好后，应对门槽闸板清
除遗留染物，以免影响闸门启闭。
