Allegro中常用快捷键说明
第 1 页 共 2 页
硬件部PCB组 赖武军 2004-5-25
★Allegro中的快捷键说明★
首先说明一下环境变量文件（evn文件），环境变量文件有两个，它们分别在系统盘
的根目录下的pcbevn目录中（比如系统在C盘，那么evn文件将在c:\pcbevn下）和
程序安装路径下（如Cadence设计系统程序安装在D:\Cadence下，则evn文件将在
D:\Cadence\PSD_15.1\share\pcb\text目录下），前者是本地变量文件，后者是全局变
量文件（系统自动建立，即为默认设置）。在本地变量文件中，主要存放的用户参数设
置值（Setup->User Preferences..如库文件所在的路径等）。在全局变量文件中主要描
述的是：应用程序的工作路径和系统的快捷键定义等等。在启动一个应用程序时，应用
程序会根据环境变量中的参数进行初始化。
Cadence系统是一个比较开放的系统，它给用户留了比较多的定制空间。在Allegro
中我们可以用alias或funckey命令来定义一个快捷键，以代替常用的设计命令。要使
定义的快捷键产生作用，我们有两种方式来定义：
1、在命令窗口直接定义，但这样定义的快捷键只能在当前设计中使用，如果重新
启动设计时，快捷键将会失效。命令格式如下：
alias shortkey Keyboard Commands
funckey shortkey Keyboard Commands
注意：1）如果直接键入alias或funckey命令然后回车，系统将会弹出所有快捷键列表，这
相当于执行Tools->Utilities->Aliases/Function keys..命令。
2）alias命令不能用来定义字母，原因是字母键要用来输入命令行。但是funckey命令
可以用来定义单个字母为快捷键，它比alias命令更为强大，alias能定义的它都能定义,但是字母
被定义成某快捷键后，该字母就不能用来输入键盘命令了。
3）Allegro中的所有键盘命令(
Keyboard Commands
)列表可以通过执行
Tools->Utilities->Keyboard Commands命令来查看,这些命令都可以设置成快捷键。
2、在本地环境变量文件中直接定义，这样定义的命令将长期有效。本地的环境变
量文件是evn文件（c:\pcbevn），我们可以对它进行编辑。我们的alias命令可以在第
二行开始写（第一行是：source $TELENV），例如我们以前在Protel或PowerPCB中常
用的放大、缩小命令就可以如下定义：
alias Pgdown zoom out
alias Pgup zoom in
另外我们经常用alias命令来定义以下几个常用的shortkey:
alias ~R angle 90(旋转90度)
alias ~F mirror(激活镜相命令)
alias ~Z next(执行下一步命令)
alias End redisplay（刷新屏幕）
alias Del Delete（激活删除命令）
alias Home Zoom fit（全屏显示）
alias Insert Define grid(设置栅格)
h
t
t
p
:
/
/
w
w
w
.
e
l
e
c
f
a
n
s
.
c
o
m
第 2 页 共 2 页
硬件部PCB组 赖武军 2004-5-25
下面我们将常用的几个命令或快捷键做一个说明：
一、常用键盘命令
在allegro中有很多键盘命令，它是通过键盘输入来激活或执行相关的命令。键盘
命令基本上包含了大部分的菜单命令。下面列举几个常用的键盘命令。
1、x 100：Y坐标不变，X方向移动100个单位值（以设定的原点为参考点）
2、y 100：X坐标不变，Y方向移动100个单位值
3、x 100 100：移动到（100，100）坐标处
pick命令与上面的x或y命令功能相同，只是在执行pick命令时会弹出一个窗口，输入想要的
坐标值就可以，与上面相对应，pick命令也提供三种模式：pick、pickx和picky。
4、mirror：激活镜相命令（本命令是先激活，后选择要镜相的对象）。
5、rotate：激活旋转命令（本操作要先选取对象，后执行该命令）
6、angle 90:旋转90度（本操作要先选取对象，后执行该命令）
二、常用快捷键
alias F2 done：结束当前命令
alias F3 oops：取消前一次操作
alias F4 cancel：取消当前命令
alias F5 show element：激活“属性显示”命令
alias F6 add connect：执行布线命令
alias F7 vertex：激活“增加倒角”命令
alias F8 zoom points：点取放大
alias F9 zoom fit：满屏显示
alias F10 zoom in：放大窗口
alias F11 zoom out：缩小窗口
alias F12 property edit：激活“属性编辑”命令
funckey + subclass -+：切换到下一层
funckey - subclass --：切换到上一层
h
t
t
p
:
/
/
w
w
w
.
e
l
e
c
f
a
n
s
.
c
o
m
allegro利用汇总
1.如安在allegro中勾销花焊盘(十字焊盘)set up->design parameter ->shape->edit global dynamic shape parameters->Thermal relief connects -> Thru pins ,Smd pins -> full contact中如何设置等长setup -> constraints->electrical->net->routing->Min Max Propagation delays 选摘要等长的net->右击->create->pin pair->选择pin修改prop daly 的min 和max项3.如何设置allegro的快捷键修改文件$inst_dir\share\pcb\text\env 或$inst_dir\pcbevn\env快捷键概念如下:alias F12 zoom outalias ~R angle 90 (扭转90 度)alias ~F mirror (激活镜相号令)alias ~Z next (执行下一步号令)alias End redisplay(刷新屏幕)alias Del Delete(激活删除号令)alias Home Zoom fit(全屏显示)alias Insert Define grid(设置栅格)alias End redisplayalias Pgdown zoom outalias Pgup zoom inalias F12 custom smoothalias Pgup slidealias Pgdown donealias Home hellolightalias End dehellolightalias Insert add connectalias Del Delete4.如安在allegro中删除有过孔或布线的层时不阻碍其他层1.输出specctra的dsn文件allegro->file->export->router->>run2.产生session文件specctra(pcb router)->file->write->session->>ok 3.删除某一层中的布线和过孔delete(ctrl+D)->..4.删除allegro中的板层setup->cross section->鼠标右键->delete5.导入session文件allegro->file->import->router->>run也可先将通过该层的过孔先替换成顶层焊盘,删除该层以后再替换回来5.如安在Allegro中同时扭转多个零件>Move 在Options中Rotation的Point选User Pick2 再右键选Term Group 按住鼠标左键不放并拉1个框选中器件多余的可用Ctrl+鼠标左键点击去掉.3. 选好需整体扭转的器件后右键complete.4. 提示你Pick orgion 鼠标左键选扭转中心.5 下面右键选rotate 即可扭转了.透明度设置display->colour/visibility->display->OpenGL->Global transparency->transparent Drill hole size is equal or larger than smallest pad will be drilled away.提示Drill hole size is equal or larger than smallest pad will be drilled away.不用理会这一提示如何生成钻孔文件Manufacture -> NC -> Drill Customization->auto generate symbols Manufacture -> NC -> Drill LegendManufacture -> NC ->NC parameters->enhanced excellon format->close Manufacture -> NC -> NC Drill->auto tool select->optimize drill head travel如何正确导入钻带文件导进去后MACRO->PLAY->选择(CAM350--SCRIPTS)PADS_DRILL->选择钻带的REP文件还没测试过，rep文件从哪儿来的呢如何设置route keepin,package keepin>area->route keepin,package keepin ->画框->z-copy->options->package keepin,route keepin->offset->50->点击外框中如何禁止显示shape完全禁止的方式没找到setup->user preference editor->display->display_shapefill->输入1个较大的数shape在显示时就不是那么显眼了set-user preference editor-shape-no shape fill(v)12.如安在allegro设置自概念元件库途径在下面两个位置新增自概念元件的途径Setup->User Preferences Editor->Design_paths->padpathSetup->User Preferences Editor->Design_paths->psmpath1.在allegro中如何修改线宽在Allegro的Setup－>constraints里的set standard values中可概念每一层走线的宽度，比如，能够概念VCC和GND的线宽为10 Mil。
在allegro中设置PADS常用的快捷键方法
在allegro中设置PADS常用的快捷键方法把ENV文件复制到目录C:\\Cadence\\SPB_16.3\\share\\pcb\\text 替换就OKENV文件内容：## ALLEGRO GLOBAL Environment file## The following variables are set by the software if not preset by user:# CDS_SITE, ALLEGRO_SITE, TELENV, ALLEGRO_INSTALL_DIR,# ALLEGRO_INSTALL_TOOLS, ALLEGRO_INSTALL_ROOT, ALLEGRO_TYPE,# __UNIX (if UNIX), _PROGRAM, HOME## You may set the Operating System variable:# ALLEGRO_PCBENV <alternative directory># to overwrite the default of the user's pcbenv directory. This variable# must be set at the OS level and has no effect if set in an Allegro env file. # The directory given must exist. If no directory is found the system will# fallback to its default location.## The following variables are preset at startup, direct settings in env# files will be overridden# LOCALENV: seeded based upon <HOME>/pcbenv (or if set ALLEGRO_PCBENV)# LOCALPATH: seeded based upon . LOCALENV, ALLEGRO_SITE, GLOBALPATH# Variable names are case insensitive#--------------------------------------------------------------------# System Variablesset GLOBAL = $ALLEGRO_INSTALL_DIR/text# change from LIBPATH because it conflicts with IBM's shared library# environment variableset ALIBPATH = $ALLEGRO_INSTALL_DIR/pcb_libset COMPLIBPATH = $ALLEGRO_INSTALL_DIR/allegrolibset GLOBALPATH = . $GLOBAL# Allegro Data Services Variableset ADSPATH = $GLOBALPATH# Present for compatiblity with older versions of Allegro.ifnvar ALLEGRO_SITE "set ALLEGRO_SITE ."ifnvar CDSPLAT "set CDSPLAT "ifnvar ALLEGRO_INSTALL_DLL "set ALLEGRO_INSTALL_DLL "#--------------------------------------------------------------------# Configuration variables (Don't change)set BMPPATH = . $ALLEGRO_SITE/icons $GLOBAL/iconsset FORMPATH = . $ALLEGRO_SITE/forms $GLOBAL/formsset MENUPATH = . $ALLEGRO_SITE/menus $GLOBAL/cuimenusset MATERIALPATH = . $LOCALENV $ALLEGRO_SITE $GLOBAL#Configuration pathsset PRFEDITPATH = . $LOCALENV/configure/prfedit $ALLEGRO_SITE/configure/prfedit $ALLEGRO_INSTALL_DIR/configure/prfeditset BATCHHELPPATH = . $ALLEGRO_INSTALL_DIR/batchhelpset SPROUTEPATH = $ALLEGRO_INSTALL_DIR/configure/sprouteset HELPPATH = . $ALLEGRO_INSTALL_DIR/help $GLOBAL/helpset PDFPATH = . $ALLEGRO_INSTALL_DIR/help/pdf# Graphics demo envset IMAGEPATH = . $ALLEGRO_INSTALL_DIR/examples/image# Allegro Plugin search pathset AXLPLUGINPATH = . $LOCALENV/$CDSPLAT $ALLEGRO_SITE/$CDSPLAT $ALLEGRO_INSTALL_DLL#--------------------------------------------------------------------# Drawing fontset VECTORFONTPATH = . $GLOBALset ANSIFONT = ansifontset KANJIFONTPATH = . $GLOBAL/fonts/kanjiset KANJIFONT1 = kanjifont1set KANJIFONT2 = kanjifont2#--------------------------------------------------------------------# Display Variablesset display_backingstore on# disable repair under ratsnestsset display_shapefill_analysis 1#--------------------------------------------------------------------#--------------------------------------------------------------------set compalib = $ALIBPATH/symbols $COMPLIBPATH/symbolsset topfilelib = $ALIBPATH/templates $COMPLIBPATH/templatesset signal_install_dir = $ALLEGRO_INSTALL_DIR/signalset signal_optlib_dir = $signal_install_dir/optlib# HDL Supported Design Library Search Path Variablesset MODULEPATH = . $ALLEGRO_SITE/modulesset TILEPATH = . $ALLEGRO_SITE/modulesset WBPATH = . $ALLEGRO_SITE/wbtiersset PADPATH = . symbols .. ../symbols $ALLEGRO_SITE/padstacks $compalibset PSMPATH = . symbols .. ../symbols $ALLEGRO_SITE/symbols $compalibset pcell_lib_path = $ALLEGRO_SITE/../../rfsip/sip_pcells . sip_pcells .. ../sip_pcells $ALLEGRO_INSTALL_DIR/../rfsip/sip_pcellsset TECHPATH = . $ALLEGRO_SITE/tech $GLOBAL/techset PARAMPATH = . $ALLEGRO_SITE/parameterset TOPOLOGY_TEMPLATE_PATH = . templates .. ../templates $ALLEGRO_SITE/topology $topfilelib# SigNoise data installation directoryset SIGNOISEPATH = . $LOCALENV $ALLEGRO_SITE/signal $signal_install_dir $signal_optlib_dir $GLOBAL# SigNoise model variables.set SI_MODEL_PATH = . $ALLEGRO_SITE/signal $signal_install_dirset SI_MODEL_FILE_EXT = Generic_IBIS(ibs) IBIS_Buffer(buf) IBIS_EBD(ebd) IBIS_ICM(icm)IBIS_Pin_List(pin) IBIS_Package(pkg) Quad(mod) Generic_SPICE(spc) HSpice_Input(sp) HSpice_Output(lis) Spectre(spc) Touchstone(S?p,s??,snp) DML(ndx,dml) Interconnect(iml) ABIML(abiml)#--------------------------------------------------------------------# Non-HDL Supported Design Search Path Variablesset MISCPATH = . $ALLEGRO_SITE/miscset ARTPATH = . .. $ALLEGRO_SITEset APTPATH = . .. $ALLEGRO_SITEset CLIPPATH = .set DCLPATH = . .. $ALIBPATH $COMPLIBPATHset DEVPATH = . devices .. ../devices $ALLEGRO_SITE/devices $ALIBPATH/devices $COMPLIBPATH/devices set DFAAUDITPATH = . $ALLEGRO_SITE/assembly $ALLEGRO_INSTALL_DIR/assemblyset DFACNSPATH = . dfa .. ../dfa $ALLEGRO_SITE/dfaset NCDPATH = . .. $ALLEGRO_SITE/nclegend $GLOBAL/nclegendset SCRIPTPATH = . $ALLEGRO_SITE/scripts $GLOBAL/scriptset TEXTPATH = . $ALLEGRO_SITE/extracta $GLOBAL/viewsset VIEWPATH = . $ALLEGRO_SITE/viewsset XTALK_TABLE_PATH = . xtalk_tables .. ../xtalk_tables $ALLEGRO_SITE/xtalk $ALIBPATH/xtalk_tables set WIZARD_TEMPLATE_PATH = . $ALLEGRO_SITE/new_templates$ALLEGRO_INSTALL_DIR/pcb_lib/symbols/templateset LDFPATH = .# System Configuration .scf file search pathset SCFPATH = . scfs .. ../scfs# Display the headsup meter in a fixed position in the control panel.set allegro_dynam_timing_fixedpos# For IC Packaging tools (APD and SiP tools), the following defaults the# HUD for the wirebond tools to updating 25 times per second.set wirebond_hud_update_frequency 25# By default, suppress bond wire DRCs that are 3D in nature but being# checked in 2D. By default, the APD/SiP tools will only report wire# violations if they occur over top of the end item (finger or pin) and# the two wires are on different nets.set wirebond_suppress_bondwire_drcs#--------------------------------------------------------------------#--------------------------------------------------------------------# alias# May use function keys F2-F12, most Alpha-numberic keys with control# modifier (although Control - C, V and X are reserved for copy, paste and cut) # and Navigation Keys (Home, Up arrow, Esc, etc.) These items may be modifed# by the following:# Modifier Indicator Example# Shift S SF2# Control C (function keys) CF2# Control ~ (alpha-numeric) ~N# Meta A AF2# Modifiers may be combined. Some examples:# CSF2 Control-Shift F2# ASF2 Meta-Shift F2# CAF2 Control-Meta F2# CASF2 Control-Meta-Shift F2# ~SZ Control-Shift Z# SUp Shift-Up Arrow# CUp Control-Up Arrow## funckey# use the funckey when you wish to have alphanumeric keys operate# like the Function keys when the cursor is in the Allegro canvas.## Example -- following starts the move command without a Enter key# funckey m move#--------------------------------------------------------------------# Bind roam operations to function keysset roamInc = 96alias Up "roam y -$roamInc"alias Down "roam y $roamInc"alias Left "roam x -$roamInc"alias Right "roam x $roamInc"# Bind incremental pick by grid unit functions to ctrl and shift--arrow keys alias CUp "ipick 0; ipick_to_gridunit 0 +1"alias CDown "ipick 0; ipick_to_gridunit 0 -1"alias CLeft "ipick 0; ipick_to_gridunit -1"alias CRight "ipick 0; ipick_to_gridunit +1"alias SUp "move; ipick_to_gridunit 0 +1"alias SDown "move; ipick_to_gridunit 0 -1"alias SLeft "move; ipick_to_gridunit -1"alias SRight "move; ipick_to_gridunit +1"#--------------------------------------------------------------------# F1 is normally reserved by the system for Help so we don't use italias F2 donealias F3 add connectalias F4 cancelalias F5 show elemenalias F6 add connectalias F7 vertexalias F8 zoom pointsalias F9 zoom fitalias F10 zoom inalias F11 zoom outalias F12 property editfunckey + subclass -+ funckey - subclass -- alias SF2 property edit alias SF3 slidealias SF4 show measure alias SF5 copyalias ~E movealias SF7 dehilight all alias SF8 hilight pick alias SF9 vertexalias SF10 save_as temp alias SF11 zoom previous alias Esc oopsalias Pgup zoom inalias Pgdown zoom out alias Insert Define grid alias Home Zoom fitalias Del Deletealias End redisplayalias ~Z nextalias ~F mirroralias ~R angle 45alias SF12 zoom world alias CF2 nextalias CF5 color192alias CF6 layer priority alias CSF5 statusalias ~N newalias ~O openalias ~S savealias ~D deletealias ~Z undofunckey + subclass -+ funckey - subclass --#--------------------------------------------------------------------# OTHER ALIASESalias edps padeditalias rps "replace padstack"alias unplrp report unplacedalias x pickalias y pick lalias ix ipickalias iy ipick 0alias reopen 'open -q $module'alias revert 'open -q $module'# autoroamalias sar set pcb_autoroamalias uar unset pcb_autoroamalias reopen 'open -q $module'alias bubset 'settoggle shove_mode Off "Hug preferred" "Shove preferred"; options bubble_space $shove_mode'alias ~B bubsetalias smoothset 'settoggle smooth_mode Off Minimal Full; options smooth_level $smooth_mode' alias ~C smoothset#--------------------------------------------------------------------# COMMAND DEFAULTS# allow slide to work on arcs by defaultset slide_arcs# Compatibility aliasesalias window zoomalias hilite hilightalias dehilite dehilightalias pickx pickalias picky pick lalias ipickx ipickalias ipicky ipick 0alias cdnshelp cdsdoc#--------------------------------------------------------------------# MOUSE WHEEL SUPPORT (Windows only)# Environment Variables - Note quote variables so they are evaluated# at button time not when this file is read.# - _wheelcnt variable is set based upon number of detents wheel moved# range is -4 to 4 (no 0)# - sx1 and sy1 are cursor coordinates when wheel is moved## Button values# wheel_up: when wheel is moved up# wheel_down: when wheel is moved down# wheel: up/down if either of above 2 buttons are not assigned## Keyboard modifiers (note we are case insensitive)# S - shift key# C - control key# SC - shift and control# Example: SCwheel - for wheel button assignment with both shift & control keys ## Button factor may be factorion (e.g. 0.5) set buttonfactor = 1button wheel_up "zoom in $buttonfactor" button wheel_down "zoom out $buttonfactor" button Cwheel_up "zoom in $buttonfactor" button Cwheel_down "zoom out $buttonfactor"source -q $ALLEGRO_SITE/site.env。

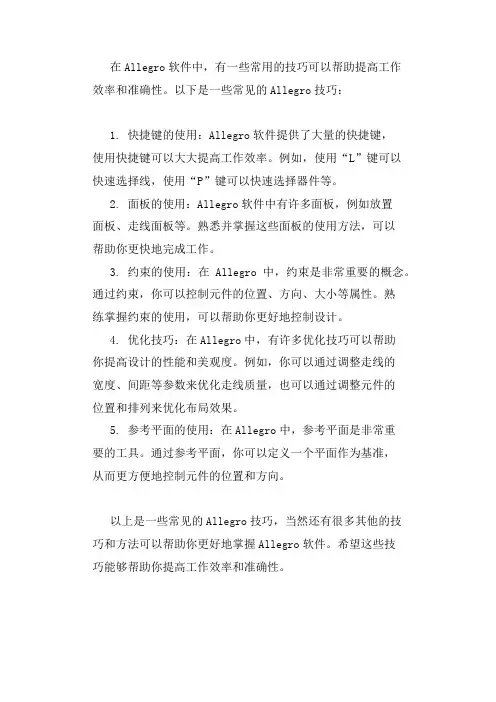

allegro技巧
