初三物理《电路故障分析》试题
第 1 页 共 5 页
初中物理电路故障分析
一、
串联电路中的故障分析：（以电路中两盏为例子）
①闭合开关发现只有一盏灯亮。
故障分析：既然有灯亮，说明电路是通路的，那盏不亮的灯可能被短路了
。
例：如图当闭合开关时，L1亮，L2不亮。电压表和电流
表均有示数。故障可能原因是（ ）
A. L1短路 B.L2短路 C.L1断路 D.L2断路
【题目变式1：】如上图，当闭合开关时，L1不亮，L2亮。
电压表无示数，电流表有示数。故障可能原因是（ ）
A.L1短路 B.L2短路 C.L1断路 D.L2断路
【题目变式2：】如上图，当闭合开关时，L1不亮，L2亮。电路中可能存在的故
障原因和两表示数的情况可能是( )
A.L1短路，电压表有示数，电流表无示数
B.L1短路 ，电压表无示数，电流表有示数
C.L2短路，两表都无示数
D.L2短路，两表都有示数
②开始时两盏灯都亮，一段时间后发现两盏都不亮。
故障分析：既然所有灯都不亮了，说明电路中存在断路现象。即此时电路是开
路的。
常用判断方法：用电压表依次测试某段两端，有读数或者无读数，以此判断故
障的原因。
电压表有读数：说明有电流通过电压表，此时连接电压表的电路应该是通路的。
电压表无读数：说明没有电流通过电压表，此时连接电压表的电路是开路的。
例：如图6所示的电路，开关S闭合时，发现L1、L2都不
亮，用电压表逐段测量，结果是Uad=6v, Uab=0, Ubc=0,
Ucd=6V, 该电路的故障可能是（ ）
A、开关S接触不良； B、灯L1断路；
C、灯L2短路； D、灯L2的灯丝断了
总结：
1.串联电路中如果有一盏灯亮，另外一盏灯不亮。说明这个电路可能发生了短
路现象，谁不亮谁短路。
2.串联电路中如果所有灯都不亮，说明电路可能中发生了开路现象。
二、并联电路中的故障分析：（以电路中两盏为例子）
①闭合开关发现只有一盏灯亮。
故障分析：既然有一灯亮，说明这一灯亮的电路是通路的，那盏不亮的灯一定
是开路。（因为如果短路，会烧坏电源所有灯都不亮了）
例：如图所示电路中，电源电压不变，闭合开关S后，L1，L2都发光，一段时
间后，其中一灯突然熄灭，而电流表电压表的示数都不变，产生这现象的原
因是：（ ）
A、灯L1知路； B、灯L2短路；
C、灯L1开路； D、灯L2开路。
第 2 页 共 5 页
【题目变式】如图所示电路中，电源电压保持不变，当开关S闭合后，电路正常
工作。一段时间后，其中一盏灯突然熄灭，两只电表中一只电表示数变小，
另一只电表示数不变。出现这种现象的可能原因是：（ ）
A．L1开路 B．L2开路
C．L1短路 D．L2短路
②并联两灯都不亮的情况比较复杂在这里就不做详细的研究了。
总结：并联一灯亮一灯不亮，是开路（因为如果短路，会烧坏电源所有灯都不
亮了）
回馈练习：
1、如图所示，当开关S闭合，两表均有示数，过一会
儿发现电压表示数突然变小，电流表示数突然变
大，下列故障判断可能是（ ）
A、L1短路； B、L2灯短路；
C、L1灯丝断开； D、L2灯丝断开。
2、如图所示电路中，当开关S1，S2都闭合时，下列判断正
确的是：（ ）
A、只有L1发光； B、只L2发光；
C、L1，L2都发光； D、L1，L2都不发光。
3、如图所示三只灯泡的额定电压均为2。5V，当开关S断开
时，三只灯泡全发光，那么当S闭合时：（ ）
A、L1，L2不亮，L3亮； B、三灯都亮；
C、L1不亮，L2，L3亮； D、三灯都不亮。
4、如图所示电路中，电源电压不变，闭合开关S后，灯泡L1，
L2都发光，一段时间后，其中一只灯泡突然熄灭，另一只灯
泡仍然发光，而电压表V1的示数变小，V2的示数变大，则产
生这一现象的原因是：（ ）
A、灯L1开路； B、灯L2开路；
C、灯L1短路； D、灯L2短路。
5、如图所示电路中，电源电压不变，闭合开关S后，L1，L2都发光，一段时间
后，其中一灯突然熄灭，而电流表电压表的示数
都不变，产生这现象的原因是：（ ）
A、灯L1知路； B、灯L2短路；
C、灯L1开路； D、灯L2开路。
第 3 页 共 5 页
6、如图所示的电路中，闭合开关S后发现两灯均不亮，
电流表的指针几乎不动，而电压表的指针有明显的偏
转，则该电路的故障可能是：（ ）
A、L1的灯丝断了； B、L2的灯丝断了；
C、L1，L2的灯丝都断了； D、电流表坏了。
7、如图所示，闭合开关，两只灯泡都不亮，且电流表和电压表的指针都不动，
现将两灯泡L1和L2的位置对调，再次闭合开关时，发现两只灯泡仍不亮，
电流表指针仍不动，但电压表的指针却有了明显的偏转；该电路的故障可能
是：（ ）
A从A端红电流表到开关这段电路中出现开路；
B灯泡L1的灯丝断了；
C灯泡L2的灯丝断了；
D电流表和两个灯泡都坏了。
8、如图所示电路中，灯泡L1和L2完全相同，开关S闭合
后，电压表V1和V2的示数都等于电源电压，两个灯都
不发光，如果故障只有一处，则可能是：（ ）
A、L1短路； B、L1开路；
C、L2短路； D、L2开路。
9、使用电流表时，若将“+”“－”接线柱接反了，产生的后果是：（ ）
A、用电器烧坏； B、电源烧坏；
C、指针反转； D、不影响使用，仍可正常读数。
10、某同学用电流表测串联电路中的电流时，闭合开关后发现电流表指针来回晃
动，灯泡时亮时暗，则可能发生的故障原因是：（ ）
A、导线开路； B、开关断开；
C、灯泡与灯座接触不良； D、电流表损坏。
11、一本用电常识书中列出了白炽灯的常见故障与检修方法，如表l所述，造成
此“灯泡不亮"故障的共同原因是电路中出现了（ ）
故障现象 可能原因 检修方法
灯泡不亮
1．灯泡的灯丝断了 换新灯泡
2．灯头内的电线断了 换新线并接好
3．灯头、开关等处的接线松动，接触不良 检查加固
A．短路 B．通路 C．开路 D．支路
12、如图所示电路，闭合开关S后，发现灯L1不亮，L2正
常发光。此电路的故障可能是（ ）
A．开关S接触不良 B．电灯L1灯丝断了
第 4 页 共 5 页
C．电灯L1短路 D．电灯L2短路
13、如图所示，电源电压不变，闭合开关S，电路各元件工作正常。一段时间后，
若其中一只电压表示数变大，则( )
A．另一个电压表示数变小
B．其中有一盏灯亮度不变
C．灯L2可能开路
D．灯L2可能短路
14、如图所示的电路，闭合开关S后，两灯都不亮。用电压表检测得到的结果是：
Uab=Ubc=Ude=Uef=0，若故障只有一处，则可能的原
因是（ ）
A．电路a、b间短路
B．电路b、C间开路
C．电路d、e间短路或开路
D．电路e、f间开路
15、如图7是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭
合时，灯L1亮，灯L2不亮，这时电流表和电压表均
有读数。则故障原因可能是（ ）
A．L1开路 B．L1短路
C．L2短路 D. L2开路
16、如图所示，闭合开关S时，灯L。和L2都不亮，用
一段导线的两端接触a、b两点时，两灯都不亮，
接触b、c两点时，两灯都不亮，接触c、d两点
时，两灯都亮，故障原因可能是（ ）
A．开关接触不良 B．灯L1开路
C．灯L2开路 D．灯L2短路
17、如图2所示，闭合开关s时，灯泡L1、L2都不亮；用一根导线的两端接触
a、b两点时两灯都不亮；接触b、c两点时，两灯也
不亮；接触c、d_两点时，两灯都亮了。由此可以判
断( )
A．开关S开路 B．灯L2开路
C．灯L2短路 D.灯L1开路
(济南)18、所示的电路中，电源电压保持不变。闭合开关S后，灯L1、L2都发光。
一段时间后，其中一盏灯突然熄灭，观察电压表的示数不变，而电流表的示数变
小。产生这一现象的原因是 ( )
A．灯L1开路 B．灯L1短路
C．灯L2开路 D．灯L2短路
第 5 页 共 5 页
中考物理专题复习家庭电路故障的分析问题的综合题附答案解析
一、初中物理家庭电路故障的分析问题1．如图所示的家庭电路中，闭合开关后灯泡不亮，用测电笔火线检测插座的两孔，发现只有插入右孔时氖管才发光。
用测零线电笔检测a点氖管不发光，检测b点氖管发光。
发生这现象的原因可能是（）A．灯丝断了B．灯泡短路C．开关接触不良D．插座短路【答案】A【解析】【分析】【详解】用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，说明右孔连接的是火线，电路连接正常；用试电笔检测b点氖管发光，检测a点氖管不发光，说明在a、b两点之间出现了断路，可能灯丝断了。
故选A。
2．家庭电路用电时要注意安全。
(1)在家庭电路中，有时导线长度不够，需要把两根导线连接起来使用，而连接处往往比别处更容易发热甚至引起火灾。
这是因为有接头处导线比相同长度无接头处导线的_____(选填“电流”“电阻”)大。
(2)为了检查家庭电路中是否有短路情况，在进户线的干路上串联一个标有“PZ220﹣40”的白炽灯L1，如图所示，然后断开家里的其他开关，只闭合S，若L1发光较暗，说明该支路____；若发现L1正常发光，说明该支路_____。
(以上两格均选填“正常”或“短路”)。
【答案】电阻正常短路【解析】【详解】[1]从焦耳定律2得出串联电路中电阻大时发热量高，所以接头处容易发热高甚至引Q I Rt起火灾，是由于接头处导线比相同长度无接头处导线的电阻大；[2][3]把灯L1放在火线上时，L1与L2串联，若L2电路正常，L1与L2都不会达到额定电压，所以L1将发光较暗，所以若L1发光较暗时，说明该支路正常工作；若L1正常发光，说明L2没有分到电压，即该支路短路。
3．李建光师傅是个经验非常丰富的电工，熟练掌握了各种判断家庭电路故障的方法：（1）检验灯法如图所示，取下保险丝，在该处接一个额定电压为220V的检验灯泡L0，分别闭合各个开关即可知道故障。
①闭合S、S1，L0正常发光，则说明__________；②闭合S、S2，L0不亮，则说明__________；③闭合S、S3，L0、L3发光都较暗，则说明__________；（2）测电笔法如图1所示，电灯和取暖器正常工作，在三孔插座上接入一个电饭锅后，取暖器突然停止工作，拔下电饭锅后，电灯正常发光。
中考物理 家庭电路故障的分析问题综合试题及答案解析
一、初中物理家庭电路故障的分析问题1．如图为某居民家中的电路，电灯L与电热壶均正常工作，关于此电路，下列说法正确的是（）A．电热壶与电灯L串联B．若CD间断路，电热壶和电灯L仍能正常工作C．若AB间断路，电热壶和电灯L都不能工作D．用测电笔测试三孔插座的左孔，氖管不发光【答案】D【解析】【分析】【详解】A．由图知道，电热壶与电灯L是并联，故A错误；B．若CD间断路，灯泡相连的火线和零线正常，灯L仍正常发光；则三孔插座的左孔通过电热壶与火线连通，即左右两孔都与火线相连，电热壶会突然停止工作，故B错误；C．若AB间断路，灯泡相连的火线和零线正常，灯L仍正常发光；而电热壶会停止工作，故C错误；D．由图知道，三孔插座的左孔与零线是连通的，所以，用测电笔测试三孔插座的左孔，氖管不发光，故D正确。
故选D。
2．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的_______(选填“C”或“D”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．【答案】D 电阻短路【解析】【分析】家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。
【详解】(1)在家庭电路中，开关应连接在火线的一侧，因此，当把台灯接入电路时，为了安全，应将台灯插头的D插脚接火线；(2)导线与灯丝串联，根据焦耳定律，电流与通电时间相同时，灯丝的电阻大，所以产生的热量多，因此出现灯丝热的发红，而与之相连的导线却几乎不发热的原因；(3)当闭合S时，该灯泡不能发光且电路中的空气开关跳闸，出现的情况可能是接入用电器功率过大，也可能是用电器短路。
3．小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有____效应；为防止家庭电路中电流过大，应避免电路短路和家用电器的_________过大。
中考物理 家庭电路故障的分析问题综合试题及答案
一、初中物理家庭电路故障的分析问题1．如图所示的家庭电路中，正常发光的两盏灯突全部熄灭，用测电笔分别插入三线插座的左右两孔，氖管均发光，造成这一现象的原因可能是（）A．两灯的灯丝都烧断了B．三线插座的接地线断了C．进户的火线熔丝断了D．进户的零线熔丝断了【答案】D【解析】【详解】A．两灯的灯丝都烧断了，用测电笔插入三线插座的左右两孔，只有与火线相连的右孔可能发光，而左孔不与火线相连，一定不会发光，故A不符合题意；B．三线插座的接地线断了，不会影响用电器的工作，只是不安全，故B不符合题意；C．当进户线的火线熔丝断了时，灯泡不不会发光，三孔插座左右孔都不会发光，故C不符合题意；D．当进户的零线熔丝断了时，电路不能构成保护电路，没有电流，两灯泡不发光，用测电笔分别插入三线插座的左右两孔，氖管均发光，故D符合题意。
故选D。
2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。
图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。
安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。
（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1；④。
【解析】【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。
3．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的_______(选填“C”或“D”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．【答案】D 电阻短路【解析】【分析】家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。

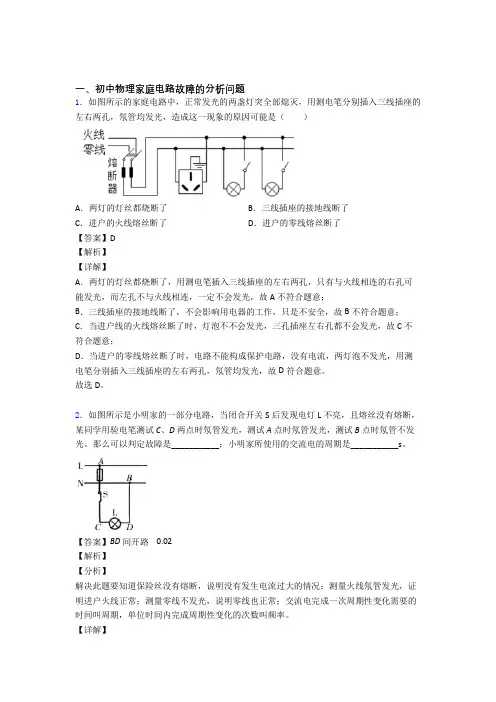

中考物理《家庭电路故障的分析问题的综合》专项训练及答案解析
一、初中物理家庭电路故障的分析问题1．如图所示的家庭电路中，正常发光的两盏灯突全部熄灭，用测电笔分别插入三线插座的左右两孔，氖管均发光，造成这一现象的原因可能是（）A．两灯的灯丝都烧断了B．三线插座的接地线断了C．进户的火线熔丝断了D．进户的零线熔丝断了【答案】D【解析】【详解】A．两灯的灯丝都烧断了，用测电笔插入三线插座的左右两孔，只有与火线相连的右孔可能发光，而左孔不与火线相连，一定不会发光，故A不符合题意；B．三线插座的接地线断了，不会影响用电器的工作，只是不安全，故B不符合题意；C．当进户线的火线熔丝断了时，灯泡不不会发光，三孔插座左右孔都不会发光，故C不符合题意；D．当进户的零线熔丝断了时，电路不能构成保护电路，没有电流，两灯泡不发光，用测电笔分别插入三线插座的左右两孔，氖管均发光，故D符合题意。
故选D。
2．如图所示是小明家的一部分电路，当闭合开关S后发现电灯L不亮，且熔丝没有熔断，某同学用验电笔测试C、D两点时氖管发光，测试A点时氖管发光，测试B点时氖管不发光。
那么可以判定故障是___________；小明家所使用的交流电的周期是___________s。
【答案】BD间开路 0.02【解析】【分析】解决此题要知道保险丝没有熔断，说明没有发生电流过大的情况；测量火线氖管发光，证明进户火线正常；测量零线不发光，说明零线也正常；交流电完成一次周期性变化需要的时间叫周期，单位时间内完成周期性变化的次数叫频率。
【详解】[1]如果电路发生短路，则电路中电流过大会把保险丝烧断，而题目中保险丝没有问题，所以没有出现短路问题；如果A、C处有断路，则用氖管测D点时不会发光；由以上分析可知，A至D处都没有问题，当用测电笔测B时不发光，说明零线是正常的，那么只有BD段某处断路，会造成题干的现象。
[2]交流电是电流方向周期性改变的电流，我国使用的是交流电，在一个周期之内电流方向变化两次，频率为50Hz，周期为0.02s。
《电路动态和电路故障分析专题》初三物理
电路故障和动态电路分析专题一、滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化1．串联电路中滑动变阻器的滑片P的位置的变化引起的变化[例1]如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。
[变式训练题]参考上图，在伏安法测电阻的实验中，若由于各种原因，电压表改接在滑动变阻器的两端，当滑片P向左移动时，请判断A表和V表的变化。
图1 图2 图3[例2]如图2，当滑片P向左移动时，A表和V表将如何变化。
[变式训练题]如图3，当滑片P向左移动时，A表和V表将如何变化。
[例3]在如图4所示电路中，当闭合电键后，滑动变阻器的滑动片P向右移动时（）(A)安培表示数变大，灯变暗。
(B)安培表示数变小，灯变亮。
(C)伏特表示数不变，灯变亮。
(D)伏特表示数不变，灯变暗。
[变式训练题] 在如图5所示电路中，当闭合电键后，滑动变阻器的滑动片P向右移动时（）(A)伏特表示数变大，灯变暗。
(B)伏特表示数变小，灯变亮。
(C)安培表示数变小，灯变亮。
(D)安培表示数不变，灯变暗。
图4 图5 图6 图7 2．并联电路中滑动变阻器的滑片P的位置的变化引起的变化[例4]如图6，当滑片P向右移动时，A1表、A2表和V表将如何变化？[变式训练题]如图7，当滑片P向右移动时，A1表、A2表和V表将如何变化？二、电键的断开或闭合引起电路中电学物理量的变化1．串联电路中电键的断开或闭合引起的变化[例5]在如图8所示的电路中，将电键K闭合，则安培表的示数将______，伏特表的示数将________(均填“变大”、“变小”或“不变”)。
[变式训练题]在如图9所示的电路中，当电键K断开时，电阻R1与R2是________联连接的。
电键K闭合时，电压表的示数将________(选填“变小”、“不变”或“变大”)。
图8 图9 图102．并联电路中电键的断开或闭合引起的变化[例6]在图10中，灯泡L1和灯泡L2是______联连接的。
人教版九年级物理 全一册 第16章 小专题4 电路故障分析 专题练习 有答案
小专题4电路故障分析一选择题1.如图所示的电路中，两个小灯泡的规格相同。
闭合开关后，只有一个小灯泡发光，电压表指针偏转明显。
则故障原因可能是()A．L1短路B．L1断路C．L2短路D．L2断路2.如图所示，开关S闭合后，两电表均有示数，小灯泡均正常发光。
过了一会两灯突然熄灭，电流表示数变为0，电压表示数约为电源电压。
则下列故障判断可能正确的是()A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路3.如图所示，闭合开关S后，灯泡L没有发光，电流表和电压表的示数均为0。
若电路中只有一处故障，则可能的故障是()A．灯泡L断路B．电阻R断路C．灯泡L短路D．电阻R短路4.如图所示，闭合开关S，灯泡L1、L2都能正常发光，两只电表都有示数，工作一段时间后，灯泡L1突然熄灭，L2仍然正常发光，两只电表均无示数，则故障可能是()A．电压表短路B．电流表断路C．L1断路D．L1短路5.如图所示电路，闭合开关，甲、乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的原因可能是() A．甲灯短路B．乙灯短路C．甲灯断路D．乙灯断路6.如图所示电路，闭合开关S后，两灯均不发光。
为检测电路故障，泽华做了以下操作：将一根导线两端接到a、b两点，发现灯L1亮，电流表有明显示数；将这根导线两端分别接到b、c两点，发现两灯均不亮，电流表示数为零。
则电路故障可能是()A．灯L1断路B．灯L2短路C．电流表断路D．灯L2断路7.在探究串联电路电压特点的实验中，小红按图正确连接好电路，闭合开关后发现两电压表指针偏转角度相同。
为寻找电路故障，小红用一根检测导线分别并联在灯L1或L2的两端，发现两电压表指针所指位置没有任何变化。
由此可以推断()A．L1一定短路B．L2一定断路C．L1短路，同时L2断路D．检测导线一定断路8.如图所示为小明连接的电路，他先检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一个电压表分别并联接到ab、bc、ac两点，灯L1、L2均不发光，且电压表无示数。
上海市中考物理精选考点专项突破题集 专题15 电路故障分析判断(含解析)
学习资料专题15电路故障分析判断一、串联电路故障分析1．(2021虹口区一模）在图4所示的电路中，电源电压保持不变，电阻R1、R2的阻值均为R0。
开关S闭合，电流表的示数为I0，电路正常工作。
一段时间后，观察到电流表的示数变大。
已知电路中仅有一处故障，且只发生在电阻R1或R2上，则可判断电路中发生了_____（选填“断路”或“短路”），若将一个完好的电压表V并联在电阻R1两端，请写出电压表V 的示数及对应的故障。
_________【答案】短路；V示数为0时，R1短路；V示数为2I0R0时，R2短路。
【解析】①电源电压保持不变，电阻R1=R2=R0，开关S闭合，电流表的示数为I0，则电源电压为U=I0（R1+R2）=2I0R0。
②电流表示数变大，说明电阻发生短路：R1或R2发生短路。
③将一个完好的电压表V并联在电阻R1两端，如果R2短路，电源电压直接加在R1两端,电压表示数即是电源电压2I0R0.如果R1短路，则R1两端无电压，电压表的示数为0.2。
（2021奉贤区一模）如图4所示，电源电压保持为3伏,电阻R或灯L中仅有一处发生故障。
当开关S闭合后可以根据电压表（选填“V1"或“V2"）的示数判断故障情况，若该电压表的示数为3伏，说明故障是。
【答案】V1；电阻R短路或灯L断路。
【解析】①当开关S闭合后，电压表V2的示数为电源电压且不变，所以无法根据“V2”的示数判断故障情况，可以根据电压表“V1”的示数判断故障情况；②电阻R或灯L中仅有一处发生故障,最多有四种情况：R短路或断路；L短路或断路。
若电阻R短路或灯L断路，电压表“V1”的示数为3伏，符合题意。
若电阻R断路或灯L短路，电压表“V1"的示数为0伏，不符合题意。
综合以上分析，说明故障是电阻R短路或灯L断路。
3．（2021杨浦区一模)在图6所示电路中，电源电压保持不变，电阻R1、R2的阻值均为R0。
闭合开关S,电路正常工作，电压表示数为U0。
中考物理 家庭电路故障的分析问题综合试题附详细答案
【解析】
【分析】
【详解】
(1)[1][2][3]熔丝材料的特点是熔点较低；为造成短路，引起熔丝熔断，导线应该接在BD两点间，那么电流流过导线AB后，不会经过小灯泡，而是流过导线BD，再流过熔丝，回负极，这样电路中的电流很大；除短路之外，用电器的总功率过大也会引起熔丝熔断；
(3)[7]家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备，所以电路短路和断路漏电保护器不会跳闸。
8．如图所示是小梦家中某房间电路的一部分，若在图中甲、乙两处只能装电灯或开关。对此电路，说法正确的是（ ）
A．保险丝熔断，一定是用电器总功率过大B．电冰箱接入三孔插座能使金属外壳接地
C．甲处应装开关，乙处应装电灯D．用试电笔测图中三点，A、C两点氖管发光
【答案】B
【解析】
【分析】
【详解】
A。保险丝熔断，可能是发生了短路，也可能是用电器总电功率过大，故A错误；
B．电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于电冰箱的外壳带电而使人发生触电事故，故B正确；
C．在家庭电路中，为了安全，一般把开关接在火线和用电器之间，故乙处接开关、甲处接灯，故C错误；
【答案】L1短路L2断路电路连接正常BCD右ห้องสมุดไป่ตู้电
【解析】
【详解】
(1)[1]电路没有故障时，闭合S、S1，则L0与L1串联，不能正常发光，现在L0正常发光，说明L1短路；
[2]闭合S、S2，则L0与L2串联，L0不亮，则说明电路出现断路，即L2断路；
[3]闭合S、S3，则L0与L3串联，L0、L3发光都较暗，则说明电路连接正常；
C．雷雨天打伞是很危险的，可能会被雷击，故C正确，不符合题意；
中考物理家庭电路故障的分析问题(大题培优 易错 难题)及答案
一、初中物理家庭电路故障的分析问题1．小明家里的电灯都正常发光，当他把电炉的插头插入插座的瞬间，室内电灯全部熄灭，保险丝熔断，发生这种现象的原因可能是（ ）①电炉的功率太大 ②插座处原来有短路 ③电炉的电阻丝断了 ④电炉的插头处有短路 A ．①② B ．①④C ．②④D ．③④【答案】B 【解析】 【分析】 【详解】①电炉的功率很大，可能造成电炉总功率过大，保险丝烧断，故①正确； ②插座处原来有短路，灯泡不会发光，故②错误；③电炉的电阻丝断了，电炉不会工作，不会影响整个电炉，故③错误；④电炉的插头处有短路，当插头插入插座时会使整个电路发生短路，是电路中电流过大，烧断保险丝，故④正确；故①④符合题意；②③不符合题意。
故选B 。
2．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。
将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。
【答案】台灯处短路 灯丝与导线串联，由2Q I Rt =知，I 、t 相同时，灯丝电阻大于导线电阻，所以发热多 【解析】 【分析】 【详解】[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造成这一故障的原因可能是台灯处短路。
[2]将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为灯丝与导线串联，由2Q I Rt =知，流过它们的电流和经历的时间相同，灯丝电阻大于导线电阻，所以发热多。
3．在家庭电路中，各用电器之间是__________（选填“串联”或“并联”）的。
星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部__________（选填“短路”或“断路”）。
初中物理电路故障分析专题练习(含答案)
( 初中物理电路故障分析专题练习1．在图所示的电路中，电源电压等于 6 伏，合上开关后电压表示数为 6 伏。
经分析得出，电路中可能发生的情况是：__________________________。
2．在图所示的电路中，电源电压不变。
闭合开关S 后，灯 L 1、L 2 都发光。
一段时间后，其中一盏灯突然熄 灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是()。
A ．灯 L 1 短路 B ．灯 L 2 短路 C ．灯 L 1 断路 D ．灯 L 2 断路3．在图所示的电路中，电源电压不变。
闭合开关S 后，灯 L 1、L 2 都发光，一段时间后，其中的一盏灯突然 变亮，而电压表 V 1 的示数变小，电压表 V 2 的示数变大，则产生这一现象的原因是( )。
A ．灯 L 1 断路 B ．灯 L 1 短路 C ．灯 L 2 断路 D ．灯 L 2 短路4．如图所示，当开关 S 闭合后，两只灯泡均发光，两表均有示数。
过一段时间后，发现电压表示数变为0， 电流表示数增大。
经检查除小灯泡外其余器材的连接良好，造成这种情况的原因可能是 )。
A ．灯 L 1 断路B ．灯 L 2 短路C ．灯 L 1 短路D ．灯 L 1、L 2 均断路5．如图是测定小灯泡两端的电压和通过小灯泡的电流的电路图。
如果某同学在操作的过程中对两只电表的 量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关 S 后( )。
A ．电流表、电压表均损坏B ．电流表损坏，电压表示数为零C ．电流表有示数，电压表示数为零D ．电流表示数为零，电压表有示数6．如图所示，下列说法正确的是()A．电流表的连接是正确的B．电压表的连接是正确的C．两表的连接都是错误的D．电流表将会被烧坏7．在图所示的电路中，电源电压保持不变。
闭合电键S后，电路正常工作。
过了一会，电压表的示数变大，灯L熄灭，则下列判断中正确的是()。
A．可能是灯L短路，电流表示数变小B．可能是灯L断路，电流表示数变小C．可能是电阻R短路，电流表示数变大D．可能是电阻R断路，电流表示数变小8．如图所示电路，电源电压为3伏。
