网络拓扑实验报告
《计算机网络》
网络拓扑结构
学院名称：计算机与信息工程学院专业名称：计算机科学与技术
年级班级：
姓名：
学号：
计算机与信息技术学院综合性、设计性实验报告
课程名称计算机网络指导教师
学号姓名
实验地点计科楼414 实验时间2013.12.09
项目名称网络拓扑结构实验类型设计性
一、实验目的
通过对网络设备的连通和对拓扑的分析，加深对常见典型局域网拓扑的理解；通过路由建立起网络之间的连接，熟悉交换机、路由器的基本操作命令，了解网络路由的设计与配置。
二、实验仪器或设备
二层交换机五台、三层交换机一台，路由器两台，学生实验主机五台及一台服务器。
三、总体设计（设计原理、设计方案及流程等）
假设某校园网通过1台三层交换机连到校园网出口路由器，路由器再和校园外的
一台路由器相接，现做适当配置，实现校园网内部主机与校园网外部主机的相互通信。
实验拓扑图：
四、实验步骤（包括主要步骤、代码分析等）
三层交换机上配置vlan及IP地址，进行端口划分：Switch(config)#vlan 2
exit
vlan 3
exit
vlan 4
exit
vlan 5
exit
Switch(config)#int vlan 2
ip add 210.42.242.1 255.255.255.0 no sh
exit
int vlan 3
ip add 210.42.243.1 255.255.255.0 no sh
exit
int vlan 4
ip add 210.42.244.1 255.255.255.0 no sh
exit
int (f0/2)
sw mod acc
sw acc vlan 2
exit
int (f0/3)
sw mod acc
sw acc vlan 3
exit
int range(f0/4-5)
sw mod acc
sw acc vlan 4
exit
int (f0/1)
sw mod acc
sw acc vlan 5
exit
int vlan 5
ip add 192.168.1.2 255.255.255.0 no sh
exit
配置DHCP:
Switch(config)#ip dhcp pool jinghua2
Switch(dhcp-config)#network 210.42.242.0 255.255.255.0 Switch(dhcp-config)#default-router 210.42.242.1
Switch(dhcp-config)#dns-server 192.168.1.2
Switch(dhcp-config)#exit
Switch(config)#ip dhcp pool jinghua3
Switch(dhcp-config)#net 210.42.243.0 255.255.255.0 Switch(dhcp-config)#default-router 210.42.243.1
Switch(dhcp-config)#dns-server 192.168.1.2
Switch(dhcp-config)#exit
Switch(config)#ip dhcp pool jinghua4
Switch(dhcp-config)#network 210.42.244.0 255.255.255.0 Switch(dhcp-config)#default-router 210.42.244.1
Switch(dhcp-config)#dns-server 192.168.1.2
Switch(dhcp-config)#exit
各个设备上的IP地址：
PC4： IP:50.55.55.2
服务器Server0 IP:210.42.241.1
路由器Ri: f0/0 IP:192.168.1.1
f0/1 IP:210.42.241.100
s1/0 IP:210.42.240.1
路由器Rj: f0/0 IP:50.55.55.1
s1/0 IP:210.42.240.2
Router(config)#hostname Ri
Ri(config)#int f0/0
ip add 192.168.1.1 255.255.255.0
no sh
exit
int f0/1
ip add 210.42.241.100 255.255.255.0
no sh
exit
int s1/0
ip add 210.42.240.1 255.255.255.0
clock rate 64000 （DEC）
no sh
exit
（路由器Rj的配置方法如同Ri，不再赘述）
在三层交换机上配置路由协议：
Switch(config)#router rip
version 2
network 192.168.1.0
net 210.42.242.0
net 210.42.243.0
net 210.42.244.0
exit
在路由器Ri上配置路由协议：
Ri(config)#router rip
version 2
network 192.168.1.0
net 210.42.240.0
net 210.42.241.0
//（net 50.0.0.0)
exit
（路由器Rj的配置方法如同Ri，不再赘述）
PC0: 点击DHCP自动获得以下各个值
IP:210.42.242.2 255.255.255.0
210.42.242.1 192.168.1.2
五、结果分析与总结
教师签名：
2013年月日（注：可编辑下载，若有不当之处，请指正，谢谢!）。
对网络的分析实验报告
对网络的分析实验报告网络的分析实验报告引言：网络已经成为现代社会不可或缺的一部分，它连接了世界各地的人们，使得信息的传递变得更加迅速和便捷。
然而，网络也存在着一些问题和挑战，比如信息泄露、网络安全等。
为了深入了解网络的运行机制和问题，我们进行了一系列的网络分析实验。
一、网络拓扑分析我们首先对网络的拓扑结构进行了分析。
通过使用网络分析工具，我们发现网络通常采用星型、环形或者树状结构。
这些结构在不同的应用场景下有不同的优势和劣势。
例如，星型结构适用于小型局域网，而树状结构则适用于大规模的互联网。
二、网络传输速度分析为了了解网络的传输速度，我们进行了一系列的带宽测试。
通过测量网络的上传和下载速度，我们发现网络的传输速度受到多种因素的影响，包括网络拥塞、网络设备的性能等。
我们还发现，不同地区的网络速度存在差异，这可能与网络基础设施的建设水平和网络运营商的服务质量有关。
三、网络安全分析网络安全是当今社会面临的一个重要问题。
为了评估网络的安全性，我们进行了一系列的安全测试。
我们模拟了常见的网络攻击，比如DDoS攻击、SQL注入等，以评估网络的抗攻击能力。
通过测试，我们发现网络的安全性存在一些漏洞，需要加强防护措施来保护网络免受攻击。
四、网络隐私分析随着互联网的普及，个人隐私保护成为了一个重要的问题。
我们进行了一系列的隐私分析实验，以评估网络对个人隐私的保护程度。
通过测试，我们发现网络中存在一些潜在的隐私泄露风险，比如个人信息被未经授权的第三方获取。
我们建议用户在使用网络时要注意个人隐私的保护，避免泄露个人敏感信息。
五、网络服务质量分析网络服务质量是衡量网络性能的重要指标之一。
我们进行了一系列的网络服务质量测试，包括延迟、丢包率等。
通过测试，我们发现网络的服务质量在不同时间段和不同地区存在差异。
我们建议网络运营商和服务提供商要加强网络基础设施建设，提高网络服务质量，以满足用户的需求。
结论：通过对网络的分析实验，我们深入了解了网络的运行机制和问题。
网络实验报告1
网络实验报告1一、实验目的本次网络实验的主要目的是深入了解网络的工作原理，掌握网络配置和管理的基本技能，以及探究网络性能优化的方法。
通过实践操作，提高对网络技术的实际应用能力，为今后在网络领域的学习和工作打下坚实的基础。
二、实验环境本次实验在学校的网络实验室进行，实验室配备了多台计算机、网络交换机、路由器等设备。
操作系统为 Windows 10，使用的网络模拟软件为 Packet Tracer。
三、实验内容（一）网络拓扑结构设计首先，根据实验要求设计了一个简单的网络拓扑结构。
该结构包括一个核心交换机、两个接入交换机、多个终端设备（如计算机、服务器等）以及一个路由器，用于连接不同的网段。
（二）IP 地址规划与分配为了确保网络中的设备能够正常通信，需要对各个设备进行合理的IP 地址分配。
根据网络拓扑结构，划分了不同的子网，并为每个子网分配了相应的 IP 地址范围。
同时，还设置了子网掩码、网关等参数。
（三）网络设备配置1、交换机配置对核心交换机和接入交换机进行了基本配置，包括创建 VLAN、将端口划分到相应的 VLAN 中、设置端口速率和双工模式等。
2、路由器配置在路由器上配置了静态路由，实现不同网段之间的通信。
同时，还进行了 NAT 转换，使内网中的设备能够访问外网。
（四）网络性能测试1、带宽测试使用测速软件对网络的带宽进行测试，测量了不同设备之间的数据传输速率，以评估网络的性能。
2、延迟测试通过 Ping 命令对网络中的设备进行延迟测试，测量了数据包从发送到接收所经历的时间，以了解网络的响应速度。
（五）网络安全设置为了提高网络的安全性，设置了访问控制列表（ACL），限制了某些设备对特定网络资源的访问。
同时，还启用了防火墙功能，对网络中的数据包进行过滤和监控。
四、实验步骤（一）网络拓扑结构搭建1、打开 Packet Tracer 软件，从设备库中选择所需的网络设备，如交换机、路由器、计算机等，并将它们拖放到工作区中。
网络拓扑实习报告
一、实习背景随着信息技术的快速发展，网络已经成为现代社会不可或缺的一部分。
为了更好地理解和掌握网络技术，提高网络应用能力，我参加了本次网络拓扑实习。
本次实习旨在通过实际操作，了解网络拓扑结构，学习网络设备的配置与维护，提高网络应用能力。
二、实习内容1. 网络拓扑结构在实习过程中，我首先学习了网络拓扑结构的基本概念。
网络拓扑结构是指网络中各个设备之间的连接方式，常见的网络拓扑结构有星型、环型、总线型、树型等。
通过学习，我了解到网络拓扑结构对网络性能、可靠性和可扩展性等方面具有重要影响。
2. 网络设备实习过程中，我接触了多种网络设备，如路由器、交换机、防火墙等。
通过实际操作，我掌握了以下网络设备的配置与维护方法：（1）路由器：路由器是网络中用于连接不同网络的设备。
在实习中，我学习了如何配置路由器的接口、路由协议、NAT等功能。
（2）交换机：交换机是网络中用于连接计算机的设备。
我学习了如何配置交换机的VLAN、端口镜像、STP等功能。
（3）防火墙：防火墙是网络中用于保护网络安全的重要设备。
在实习中，我学习了如何配置防火墙的访问控制策略、NAT等功能。
3. 网络故障排查在实际操作中，网络故障排查是必不可少的环节。
我学习了以下网络故障排查方法：（1）查看设备日志：通过查看设备日志，可以了解设备运行状态，找出故障原因。
（2）使用ping命令：ping命令可以测试网络连通性，帮助排查网络故障。
（3）使用traceroute命令：traceroute命令可以追踪数据包在网络中的传输路径，找出网络故障点。
三、实习体会1. 提高了网络应用能力通过本次实习，我对网络拓扑结构、网络设备配置与维护、网络故障排查等方面有了更深入的了解。
这些知识为我今后的网络应用打下了坚实的基础。
2. 培养了团队协作能力在实习过程中，我与其他同学共同完成网络搭建、配置和维护等工作。
这使我学会了与他人沟通、协作，提高了团队协作能力。
3. 增强了问题解决能力在实习过程中，我遇到了各种网络故障，通过查阅资料、请教老师等方式，我学会了如何分析问题、解决问题。
计算机网络实验报告
计算机网络实验报告引言计算机网络是现代社会中不可或缺的基础设施，它使得我们能够在全球范围内实现信息交流与资源共享。
为了更好地理解计算机网络的工作原理，本次实验我们进行了一系列的网络实验。
一、网络拓扑实验首先，我们进行了网络拓扑实验，通过搭建不同拓扑结构的网络，观察其性能表现和通信效率。
我们尝试了星型、环状和总线型拓扑结构，并通过测量网络中的传输时延、带宽和吞吐量来评估不同拓扑结构的优劣。
结果显示，星型拓扑结构具有较好的扩展性和可靠性，但是对中央节点的要求较高，一旦中央节点故障，整个网络将无法正常运行。
而环状和总线型拓扑结构则相对简单，但是容易产生信号干扰和数据冲突等问题。
二、网络传输协议实验接下来，我们进行了网络传输协议实验，重点研究TCP/IP协议的性能和可靠性。
我们通过改变传输文件的大小、网络拥塞程度等因素，测试了TCP协议在不同情境下的传输速度和稳定性。
同时，我们也对比了UDP协议的传输效果。
实验结果表明，TCP协议在数据传输方面具有较好的可靠性和流量控制能力，但是在高丢包率的情况下会出现明显的传输延迟。
相比之下，UDP协议虽然传输速度较快，但是无法保证数据的可靠性，容易出现丢包和重传等问题。
三、网络安全实验随后，我们进行了网络安全实验，探讨了网络攻击与防御的相关技术。
我们采用了常见的入侵检测系统和防火墙来保护网络安全，通过模拟各种攻击手段，如拒绝服务攻击、端口扫描等，测试了网络的防护能力。
实验结果显示，入侵检测系统和防火墙能够有效地阻止大多数网络攻击，但是对于某些高级攻击手段，如零日漏洞攻击，仍然存在一定的漏洞。
因此，网络安全的保护需要综合运用各种技术手段，不断提升系统的安全性。
结论通过本次计算机网络实验，我们对网络拓扑结构、传输协议和网络安全等方面有了更深入的理解。
网络拓扑结构的选择应根据实际需求进行权衡，传输协议的选择应根据网络特性和应用场景进行调整，而网络安全则需要综合运用各种安全技术来确保系统的稳定性和数据的安全性。
各种网络配置实验报告(3篇)
第1篇一、实验目的本次实验旨在使学生了解和掌握网络配置的基本方法，熟悉网络设备的操作，并能根据实际需求设计简单的网络拓扑结构。
通过实验，学生应能够：1. 熟悉网络设备的操作界面和基本功能。
2. 掌握IP地址的配置方法。
3. 理解子网划分和VLAN的设置。
4. 学会网络路由协议的配置。
5. 了解网络安全的配置方法。
二、实验环境1. 实验设备：一台PC机、一台路由器、一台交换机。
2. 软件环境：Windows操作系统、Packet Tracer 7.3.1模拟器。
三、实验内容1. 网络拓扑设计根据实验要求，设计以下网络拓扑结构：```PC0 <----> 路由器1 <----> 路由器2 <----> 交换机1 <----> PC3^ || || |PC1 <----> 交换机2 <----> PC2```2. IP地址配置为网络中的各个设备配置IP地址、子网掩码和默认网关：- PC0: IP地址 192.168.1.1，子网掩码 255.255.255.0，默认网关 192.168.1.2- 路由器1: 接口1: IP地址 192.168.1.2，子网掩码 255.255.255.0，接口2: IP地址 192.168.2.1，子网掩码 255.255.255.0- 路由器2: 接口1: IP地址 192.168.2.2，子网掩码 255.255.255.0，接口2: IP地址 192.168.3.1，子网掩码 255.255.255.0- 交换机1: 接口1: IP地址 192.168.1.3，子网掩码 255.255.255.0，接口2: IP地址 192.168.2.2，子网掩码 255.255.255.0- PC1: IP地址 192.168.2.2，子网掩码 255.255.255.0，默认网关 192.168.2.1 - PC2: IP地址 192.168.3.2，子网掩码 255.255.255.0，默认网关 192.168.3.1 - PC3: IP地址 192.168.3.3，子网掩码 255.255.255.0，默认网关 192.168.3.1 3. VLAN配置为交换机设置VLAN，并将端口划分到对应的VLAN：- 交换机1: VLAN 10: 接口1，VLAN 20: 接口2- 交换机2: VLAN 10: 接口1，VLAN 20: 接口24. 路由协议配置为路由器配置静态路由和RIP协议：- 路由器1: 静态路由 192.168.3.0/24 下一跳 192.168.2.2- 路由器2: 静态路由 192.168.1.0/24 下一跳 192.168.2.1，RIP协议5. 网络安全配置为路由器配置访问控制列表（ACL）：- 路由器1: ACL 100 deny ip any any- 路由器2: ACL 100 deny ip any any四、实验步骤1. 在Packet Tracer中搭建网络拓扑结构。

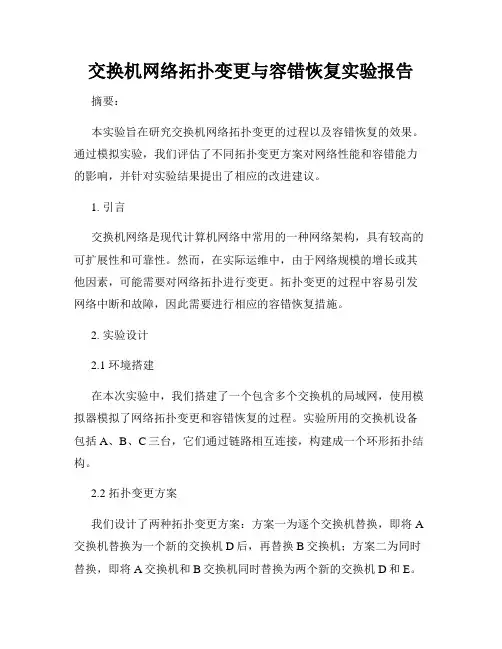

交换机网络拓扑变更与容错恢复实验报告
