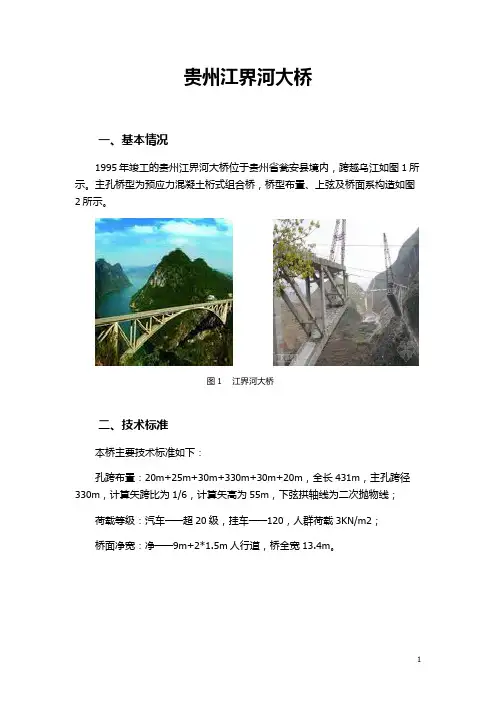

贵州江界河大桥
贵州江界河大桥一、基本情况1995年竣工的贵州江界河大桥位于贵州省瓮安县境内，跨越乌江如图1所示。
主孔桥型为预应力混凝土桁式组合桥，桥型布置、上弦及桥面系构造如图2所示。
图1 江界河大桥二、技术标准本桥主要技术标准如下：孔跨布置：20m+25m+30m+330m+30m+20m，全长431m，主孔跨径330m，计算矢跨比为1/6，计算矢高为55m，下弦拱轴线为二次抛物线；荷载等级：汽车——超20级，挂车——120，人群荷载3KN/m2；桥面净宽：净——9m+2*1.5m人行道，桥全宽13.4m。
图2 江界河大桥弦杆布置和截面形式（单位:cm）三、构造要点1.大节间斜拉杆式桁构根据受力及悬拼施工要求，本桥采用大节间斜拉杆式桁构。
桁片采用两片，中距7.8m，宽2.76m，两桁片间顶、底板净跨径为5.04m。
主孔共设11个节间，布置为30m+28m+26m+22m+22m+74m+22m+22m+26m+28m +30m，其中74m为实腹段。
上弦在三、四节间之间断开，断点位置经过优化，断点至墩顶的悬臂长度为84m（悬臂段长度与计算跨径之比为0.255），中间桁拱段长度为162m。
2.截面形式本桥上构所有杆件均采用箱形截面，各种截面的面积比、刚度比经过优化确定。
上下弦及实腹段截面系先预制两边箱（桁片），吊装就位后再加盖顶、底板组成三室箱。
上弦杆为高2.2m、宽10.56m的单箱三室截面，其顶板既作承受局部荷载的单向（桥面）板，有作为上弦杆的一部分参与纵向受力，设计成空心板，腹板呈工字形，如图2所示。
3.节点构造本桥采用以圆弧过渡的扩大空心节点。
即各杆件边线交汇处一律以圆弧过渡，杆件截面重叠部分不是全部填实，而是根据受力与设置预应力钢筋的需要，将腹杆、上下弦杆内整个空间或者部分空间相互交叉重叠的大部分截面仍然全部挖空，如图3所示。
由节点光弹模型试验结果知，杆件交汇处局部应力集中现象严重，故增设较强的倒角钢筋。
BADesign桥梁辅助设计软件功能介绍
BADesign桥梁辅助设计软件.软件主要功能1）桥型布置图2）桥位平面图3）桩位坐标图4）墩台构造图（支持花瓶墩）5）板梁布置图（空心板、T梁、小箱梁）6）等高连续梁构造钢束图（含曲线桥、变宽桥）7）变高连续梁构造钢束图（含曲线桥）8）其他辅助制图工具、各主要功能介绍：1、桥位平面图：按大地坐标和实际尺寸在图纸中绘制，该图与桥型布置图中的平面图类似，参见桥型布置图。
2、桥型布置图包括立面图、总体表、平面图、断面图。
程序提供用户控制的数据：①立面平面线形：平曲线，竖曲线，地面线；可输CAD中选择线作为输入；②桥面布置：人行道、机动车道、隔离带、栏杆等，可控制是否分幅，防撞栏杆是否包边等；③上部结构类型：空心板、T梁、小箱梁、连续梁；如果是前三种，程序可根据结构宽度自动进行板梁布置，并确定湿接缝宽度；④下部结构类型：桥墩可选择盖梁柱式（支持L盖梁、倒T盖梁），柱式墩，花瓶墩等；基础可以是桩柱系梁、承台、扩大基础；桥台可选择桩柱式、重力桩基式；3、桩位坐标图：绘制墩台桩基平面并给出桩位坐标表4、桥墩桥墩有盖梁柱式墩、柱式墩、花瓶墩TPS d.l1I __________ ，血J [BMrh旧■一I曲：i ■1- vet.n事从*・』阳匕* • Rf■ 3"TlV-tlll■€ ISV19>W *44 貿J-iRPi «B4*** •«道路信息布跨信息桥型图绘制5、桥台桥台有轻型桩基桥台、重力式桩基桥台①、空心板、T梁、小箱梁板梁布置图②、适应曲线、变宽、斜交等各种情况，③、既能自动划分板梁，也可输入板宽控制板梁划分。
④、用户可绘制划板线，程序根据用户划板绘制划板图・n6、划板图：空心板划板图界面空心板划板图绘制小箱梁T梁划板图界面小箱梁划板图绘制7、等高连续梁（支持变宽）：①、支持断面形式：直腹板、斜腹板、圆弧底板曲线连续梁立面平面③、连续梁钢束a）绘制钢束图平面、立面、大样及钢束表格；b）输出所有钢束断面或任意钢束断面；c）可添加删除钢束，钢束可从CAD中直接选取多义线;d）可通过修改数据达到修改钢束线形的目的；e）可控制端部形式。
公路工程CAD单元7_桥梁工程制图
（多学时）
七单元
桥梁工程制图
单元七. 桥梁工程制图
学习目标： 1.掌握桥梁桥型布置图、桥梁钢筋混凝土 构件图以及小桥涵图样的绘制步骤、绘制 的基本思路以及标注方法。 2.掌握用AutoCAD2008常用命令精确绘制桥、 涵主要构部件的方法。 3.了解桥涵中诸如桥梁地面线、桥梁中心 标线、桥梁标尺、地质柱状图剖面等附属 部分绘制的一般方法。
图7-29 绘制完的平 面布置图
一
大中桥布置图
5.对桥梁各部分的标注 1)尺寸标注 2)其它标注 3)文字及附注
一
大中桥布置图
1)尺寸标注 文字编辑（DDEDIT）命令对局部的标注值进行适当的修改。 用多边形绘制命令（POLYGON）绘制等边三角形——标高 符号。
图7-31用DDEDIT 命令修改默认值
图7-46 I-I钢筋断面图
二
4、钢筋表的绘制
桥梁构件图
步骤1.用Line（直线）画一条水平线和一条竖直线，然后再 执行Offset（偏移）命令得到其它的表格线如图7-47。 步骤2：用Exend（延伸）命令，将水平线延伸到右边界上。
图7-37折断 线的绘制
一
3）文字及附注
大中桥布置图
在工程图中，常常要对所绘图形进行必要的 文字说明或附注等。在图7-1中有四项附注内容， 采用MTEXT（多行文字）命令输入附注。
一
大中桥布置图
6、图形的完善及后处理 完成以上的绘制工作后，所绘制的桥梁图的立面图部 分及平面图部分布置整体已完成。此时还应对全图进行必 要的删除和调整以及局部补充等工作，使图形不仅正确还 要求美观。例如在立面图中对各桥墩轴线的修剪；绘图过 程中的辅助线及辅助标记的删除；在立面图中桥与路基衔 接处填加路基边坡的示坡线；标记桥梁中心桩号等。
桥梁工程图—识读桥位平面图、桥位地质断面图、桥梁总体布置图
桥位地质断面图---表示桥梁所在位置的地质水文 情况
桥梁总体布置图---桥梁的全貌 桥墩图---桥梁的中间支撑构筑物 桥台图---桥梁的两端支撑构筑物 桥跨图----桥梁中直接承受运动荷载的上部结构
桥位平面图将桥梁的设计结果来自图例的形式绘制在实地测绘 处的地形图上，所得到的图样称为桥位平面图。
桥位平面图
如图所示，桥位平面图中的地形、地物、水准点的表 示方法与路线平面图相同。
由于桥位平面图采用的比例比路线平面图大，因此可 表示出路线的宽度，此时，道路中心线采用细点画线 表示，路基边缘线采用粗实线表示。图中还表示出了 钻孔位置(孔1、孔2)和水准点(BMl)的位置。
由图可知：桥梁的起、终点桩号为K2十668.48 和K2十711.52，大致为东西走向；
15
识读桥梁总体布置图
桥梁总体布置图主要由立面图、平面图、侧面图、 路基设计表及附注组成。
桥梁总体布置图反映河床地质断面及水文情况， 主要表明桥梁的形式、跨径、净空高度、孔数、总体 尺寸，各主要构件的数量和相互位置关系，还要对桥 梁各部分的标高、使用材料及总体设计说明等。
总体布置图可作为施工放样、确定墩台水平位置 及各部分标高、构件预制、架设安装的依据。
河床断面线(地面线)用粗折线表示；钻孔深度范围内 的土层分层用细折线表示。图的左侧附有标尺，各土层 (砂夹卵石层和粘土层)的深度变化可由标尺确定。
图中标出了设计水位、常水位、低水位的标高数值分 别为579.50m、577.50m和575.40m标高。
断面图的下方附有钻孔表，从表中可了解到两钻孔的 里程桩号分别为K2十683.50m和K2十696.50，两钻孔的 间距为13m。

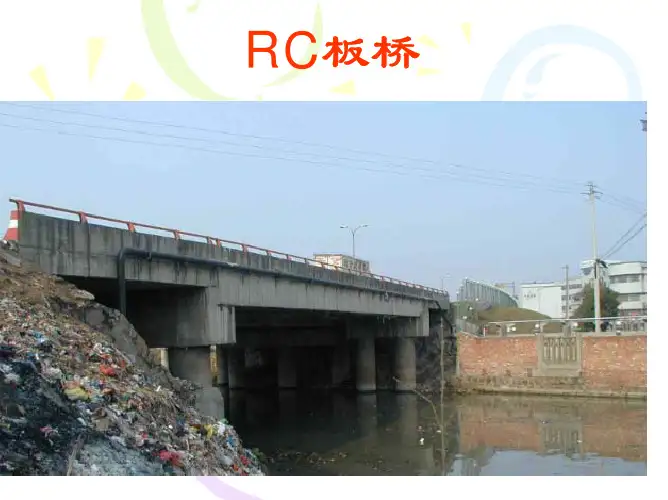

板桥
• 2 斜板的分布钢筋宜垂直于主钢筋方向设置，其 直径、间距和数量可按本规范第9.2.5条办理。 在斜板的支座附近宜增设平行于支座轴线的分布 钢筋；或将分布钢筋向支座方向址扇形分布，过 渡到平行于支承轴线。 3 预制斜板的主钢筋可与桥纵轴线平行，其钝角 部位加强钢筋及分布钢筋宜按照第1款及第2款布 置。 • 9.2.5 行车道板内应设置垂直于主钢筋的分布钢 筋。分布钢筋设在主钢筋的内侧，其直径不应小 于8mm，间距不应大于200mm，截面面积不 正小于板的截面面积的 0.1％。在主钢筋的弯折 处，应布置分布钢筋。人行道板内分布钢筋直径 不应小于6mm，间距不应大于200mm。
• • • • • • • • • • • • • •
钢筋：
主 筋——纵向、在下 分布筋——横向、在上 板 顶——抵抗横向板边荷载负弯矩
主筋：纵 直径：≥12mm 间距：70～200mm 边缘板带的主筋较中间板带增加15% 中间板带：板宽范围内 弯起：通过支点——每米至少3根，且A通≥A跨中 弯起角——30°、45° 弯起位置——沿梁高中线计算跨径 不弯起： 分布筋：横 直径：≥6mm 间距：≤250mm 保护层：主筋：≥20mm；分布：≥15mm
企口混凝土铰
钢板连接
B、目的
• 1、为了增加块件问的整体性。 • 2、在外载作用下相邻板块能共同工作，在块件之间设置横 向联结。 • （1）企口混凝土铰联接 • 形状：圆形 菱形 漏斗形 • 材料：C25～C40细骨料混凝土+预留钢筋相互绑扎，现 浇于铺装 • （2）钢板焊接： • 中距：800～1500mm，跨中密集 • 3、特点： • 钢板优点：传递横向剪力，加快工程进度，提前通车 • 混凝土缺点：需现浇砼，养生一段时间后才能通车。
4、装配式斜交板桥
型桥梁支座安装设计图(TJQZ)
图号：TJQZ
中铁第四勘察设计院集团有限公司桥梁处 洛阳双瑞特种装备有限公司 二 0 一 0 年五月
目
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 图 号
录
页次 1 2 3 4 5 6 7 8 9 10 11 12 备注
TJQZ-SM-01 TJQZ-SM-02 TJQZ-SM-03 TJQZ-GD-0.1g-01 TJQZ-HX-0.1g-01 TJQZ-ZX-0.1g-01 TJQZ-DX-0.1g-01 TJQZ-GD-0.2g -01 TJQZ-HX-0.2g -01 TJQZ-ZX-0.2g -01 TJQZ-DX-0.2g -01
6)
支座就位后，在支座底板与桥墩或桥台支承垫石顶面之间应留有 20～30mm 的空隙，以便 灌注无收缩高强度灌注材料。灌浆材料抗压强度要求不低于 50MPa。采用重力灌浆方式， 灌注支座下部及锚栓孔处间隙，灌浆过程应从支座中心部位向四周注浆，直至从模板与 支座底板周边间隙观察到灌浆材料全部灌满为止。重力灌浆如图 3 示。
20
6、支座的高度调节范围为 0mm～+20mm。 7、温度适用范围：-40℃～+60℃。 8、支座的选材、表面涂装需满足桥梁所处环境的大气环境要求。 9、支座坡度适用范围 0～20‰。 预制架设简支梁桥采用改变上支座板顶面坡度的方式以适应梁体的坡度要求。坡度分为： 1）0≤i＜4‰：不设坡度，代号为 i0； 2）4‰≤i＜12‰：预设 8‰坡度，代号为 i8； 3）12‰≤i＜20‰：预设 16‰坡度，代号为 i16。 当线路坡度大于 20‰时，支座上板顶面不设坡度，采用梁底调整，现浇简支梁支座上板顶 面不设坡度，线路采用梁底调整。
公路工程CAD单元桥梁工程制图
图7-22 拉伸后的桥梁立面图
一 大中桥布置图
4、桥梁平面图的绘制 在图7-1所示的平面图中，桥梁以道路中心线为对称轴呈
对称布置，故可绘制半幅桥型，名称为“1/2平面”。在半 幅桥的图形中用左半部分来表示桥梁上部的布置，而右半 部分表示桥梁下部构造。图形构成主要是由线条、矩形及 圆构成。
一 大中桥布置图
1)尺寸标注 文字编辑（DDEDIT）命令对局部的标注值进行适当的修改。
图7-5 主梁绘制后图形
图7-6 桥台支座绘制后图形
一 大中桥布置图
2）桥台的绘制 在立面图中，梁端与桥台接头处绘制内容较多，包括台
支座、桥台、耳墙。首先绘制桥台部分。为方便绘图可将 桥台处的主梁端局部放大，考虑桥台形态，多采用“矩形” rectang命令绘制。绘制完成后见图7-7。
绘 制 完 的 桥 台 图
图7-16
图7-17
图7-15
图7-18
一 大中桥布置图
6）全桥桥台及桥墩的绘制 步骤1.用Copy（拷贝）命令将上述第5中所绘制的带有截断线
的桩基复制到桥梁的各墩其各桥台桩基处。 步骤2.用Stretch（拉伸）命令将上图中的各墩桩基按设计桩
长进行拉伸，完成桥梁立面主体。 步骤3.用Pline（多线段）命令绘制桥位处地面线及用Move
图7-7绘制完桥台后图形
一 大中桥布置图
3）耳墙的绘制 在桥台绘制完后，接着就应画耳墙，本例设计的耳墙顺
桥向长为250cm、总高为192.5cm、耳墙尾部高为70cm、 耳墙尾端与桥台的右上角相连。耳墙的前背墙与主梁梁端 设置8cm的桥梁伸缩缝。绘制完成后见图7-8,主要步骤如 下: 步骤1.用Line（直线）命令 绘耳墙主轮廓； 步骤2.用Trim（剪切）命令对耳墙与桥台盖梁处的连线进 行修剪，使耳墙侧面与桥台盖梁侧面形成一个面。
桥梁工程识图PPT
图所示的1号钢筋为主筋，2号钢筋为架立钢筋，3号和4号钢筋 分析箍筋沿构件长度方向的分布情况。
常用类型有矩形桥台、U形桥台、T形桥台等。
矩形
U形
59
重力式U型桥台(又称实体式桥台) 组成：台帽、台身和基础三部分 材料：台身多采用石砌、片石混凝土或混凝土等圬工材料 适用：填土高度在8~10m以下或跨度稍大、地基条件较 好的梁桥或拱桥。 优点：构造简单，取材方便。 缺点：桥台体积和自重较大，对地
一、桥梁的平面图、纵断面图、横断面图
（一）桥梁平面布置图 桥位平面图 桥位地质断面图 桥梁总体布置图
➢立面图 ➢平面图 ➢横剖面图
11
1、桥位平面图 将桥梁的设计结果用图例的形式绘制在实地测绘处的地
形图上，所得到的图样称为桥位平面图。 主要表达桥梁在道路路线中的具体位置及桥梁周围地形
地物的情况。
62
（1）支撑梁轻型桥台 轻型桥台之间或台与墩之间设置3~5根支撑梁，桥台 与支撑梁及上部结构形成四铰框架。
适用：单跨或少跨的小跨径桥梁，桥跨孔数与轻型桥 墩配合使用时不宜超过三个，单孔跨径不大于13m，全 长不大于20m。
（一）桥梁墩台
桥台—居于全桥的 两端，前端支承着桥跨， 后端与路基衔接，起着 支挡台后路基填土并把 桥跨与路基连接起来的 作用。还需承受台背填 土及填土上车辆荷载产 生的附加侧压力。
主要作用－是承受上部结构传来的 荷载，并将它及本身自重传给地基。
（一）桥梁墩台
各类型桥梁各部位名称图解
钢锚固梁对称锚固
•
❖ 三、拉索的防护 Protection of Cables ❖ 1、钢丝防护 ❖ 镀锌、镀防锈脂、涂防锈底漆 ❖ 2、拉索防护 ❖ 涂料保护、卷带保护、套管保护、拉索外加塑料缠绕保
护层 ❖ 3、国内常用的方法 ❖ （1）热挤高密度聚乙烯套管防护（最常用） ❖ （2）高密度聚乙烯套管内灌注水泥浆防护 ❖ （3）环氧树脂形成玻璃钢外壳防护 ❖ （4）多层玻璃纤维缠绕，钢套管外防锈漆保护
销铰式（双股）
吊索与索夹的连结方式
•
6. 加劲梁
（1）作用：提供桥面系并防止桥面发生过大的挠 曲和扭曲变形。
（2）材料：多为钢结构 （3）形式： ❖ 钢桁梁（早期多用，美） ❖ 扁平钢箱梁（今多用，英） ❖ 钢板梁（早期个别中小跨径，今不用） （4）加劲梁桥面构件：钢筋砼桥面板（早期），
❖ 两跨悬索桥：只有一岸边跨地面较高或线路有平 面曲线进入
❖ 三跨悬索桥联袂布置：
•
3 桥塔
（1）作用：支承主缆，分担大缆所受的竖向力， 在风力和地震力作用下，对总体稳定提供保证。
（2）形式：横桥向：按桥塔外形分，一般有刚构 式、桁架式和混合式三种结构形式；顺桥向：按 力学性质可分刚性塔、柔性塔和摇柱塔三种结构 形式。
各类型桥梁各部位名称图解
•
•
•
桥梁的基本组成
•
•
梁式桥
梁式桥的组成
上部结构通过 支上座部与结墩台连接
构
•
简支梁 桥
锚 梁
伸臂梁 桥
悬
挂
臂
梁
连续桁架梁 桥。支承在 三个支点以 上的桥梁。
•
v 简支板桥与简支梁桥的构造
•
板❖ 建桥筑高度小；简单、制作、施工方便可工厂生产
