物料提升机、架安装、拆除施工方案
物料提升机卸料平台专项施工方案

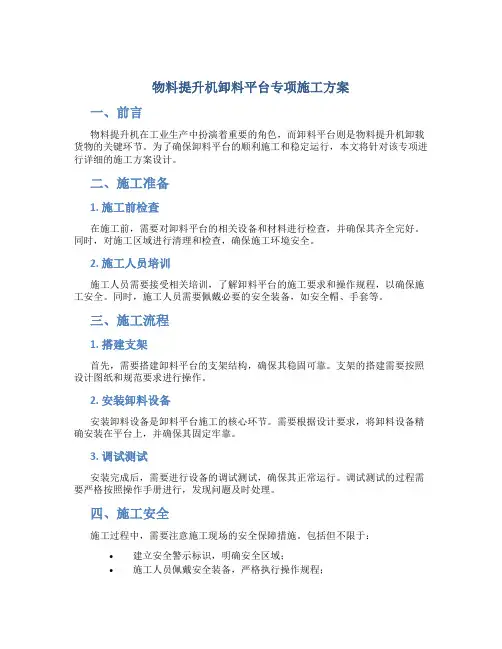

物料提升机卸料平台专项施工方案
一、前言
物料提升机在工业生产中扮演着重要的角色，而卸料平台则是物料提升机卸载货物的关键环节。
为了确保卸料平台的顺利施工和稳定运行，本文将针对该专项进行详细的施工方案设计。
二、施工准备
1. 施工前检查
在施工前，需要对卸料平台的相关设备和材料进行检查，并确保其齐全完好。
同时，对施工区域进行清理和检查，确保施工环境安全。
2. 施工人员培训
施工人员需要接受相关培训，了解卸料平台的施工要求和操作规程，以确保施工安全。
同时，施工人员需要佩戴必要的安全装备，如安全帽、手套等。
三、施工流程
1. 搭建支架
首先，需要搭建卸料平台的支架结构，确保其稳固可靠。
支架的搭建需要按照设计图纸和规范要求进行操作。
2. 安装卸料设备
安装卸料设备是卸料平台施工的核心环节。
需要根据设计要求，将卸料设备精确安装在平台上，并确保其固定牢靠。
3. 调试测试
安装完成后，需要进行设备的调试测试，确保其正常运行。
调试测试的过程需要严格按照操作手册进行，发现问题及时处理。
四、施工安全
施工过程中，需要注意施工现场的安全保障措施。
包括但不限于：
•建立安全警示标识，明确安全区域；
•施工人员佩戴安全装备，严格执行操作规程；
•定期检查施工设备，确保运行安全。
五、结束语
通过本文的详细介绍和设计，相信物料提升机卸料平台专项施工方案能够为施工人员提供参考和指导，确保卸料平台的施工顺利进行，为工业生产提供可靠的保障。
安装物料提升机施工方案
本工程为某住宅小区建设项目，位于XX市XX区XX路XX号。
工程总建筑面积为XX万平方米，包含住宅、商业、地下车库等。
本次施工方案主要针对住宅部分，其中包含多层住宅和高层住宅。
为满足建筑材料及施工人员的垂直运输需求，特制定本物料提升机安装施工方案。
二、物料提升机技术参数型号：SS100D架体高度：30m最大提升质量（t）：1额定提升速度（m/min）：28卷扬机功率（kw）：7.5三、施工准备1. 施工人员：组织具备相关资质的施工人员进行安装，确保施工质量。
2. 施工材料：准备安装物料提升机所需的各种材料，如型钢、焊接材料、紧固件、电气设备等。
3. 施工设备：准备施工过程中所需的设备，如焊机、切割机、电钻、卷扬机等。
4. 施工方案：制定详细的安装施工方案，明确施工步骤、质量要求和验收标准。
四、施工步骤1. 施工场地平整：确保施工场地平整，排水良好，满足安装物料提升机的要求。
2. 基础施工：根据设计图纸要求，浇筑C30混凝土基础，确保基础强度满足要求。
3. 型钢架体安装：按照设计图纸，依次安装立柱、横杆、斜杆、导轨等型钢部件，确保各部件连接牢固。
4. 传动系统安装：安装卷扬机、传动横杆、避雷器等传动系统部件，确保传动顺畅。
5. 电气设备安装：安装电机、离合器、监控系统等电气设备，确保设备运行正常。
6. 操作平台安装：安装操作平台，确保操作人员安全。
7. 钢丝绳安装：按照规定的绕绳方式，将钢丝绳穿入卷扬机、提升滑轮等部件，确保钢丝绳连接牢固。
8. 质量检查：对安装完成的物料提升机进行全面检查，确保各部件连接牢固，运行正常。
五、施工注意事项1. 施工过程中，严格按照施工方案执行，确保施工质量。
2. 施工人员应穿戴好安全防护用品，确保施工安全。
3. 施工过程中，注意保护好施工现场，避免对周边环境造成影响。
4. 施工过程中，定期对物料提升机进行检查、维护，确保设备正常运行。
六、验收标准1. 物料提升机各部件连接牢固，无松动现象。
垂直运输机械安装和拆卸工程施工方案

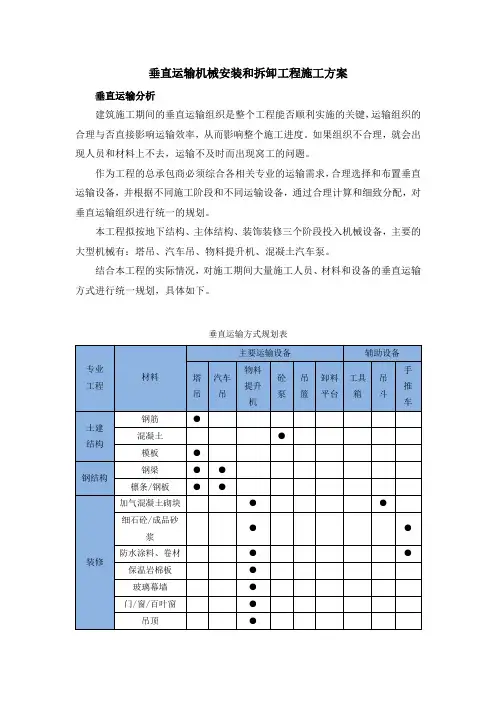

垂直运输机械安装和拆卸工程施工方案垂直运输分析建筑施工期间的垂直运输组织是整个工程能否顺利实施的关键，运输组织的合理与否直接影响运输效率，从而影响整个施工进度。
如果组织不合理，就会出现人员和材料上不去，运输不及时而出现窝工的问题。
作为工程的总承包商必须综合各相关专业的运输需求，合理选择和布置垂直运输设备，并根据不同施工阶段和不同运输设备，通过合理计算和细致分配，对垂直运输组织进行统一的规划。
本工程拟按地下结构、主体结构、装饰装修三个阶段投入机械设备，主要的大型机械有：塔吊、汽车吊、物料提升机、混凝土汽车泵。
结合本工程的实际情况，对施工期间大量施工人员、材料和设备的垂直运输方式进行统一规划，具体如下。
垂直运输方式规划表根据上表中垂直运输设备的选择，各专业垂直运输策划如下：1、土建结构：加工好的钢筋、模板利用塔吊吊运至施工作业面；各种强度等级的混凝土利用混凝土输送泵直接泵送至浇筑面。
2、钢结构：纯钢结构利用塔吊吊运至施工工作面。
3、装修工程：地上二次砌筑墙，运输过程中体积较大，因此为了提高运输效率，所有加气混凝土砌块利用物料提升机进行夜间倒料（仓库运用汽车坡道运料）。
砌筑砂浆采用成品砂浆，利用物料提升机运输至相应楼层；地面细石混凝土及水泥砂浆的方量较少，可人工利用小推车由物料提升机向上运输；其他零散材料如涂料、瓷砖、防火门等全部利用物料提升机向上运输至作业楼层，同时为提高效率，使用特殊制作的手推车配合。
4、机电工程。
预留预埋阶段机电工程主材采用塔吊配合卸料平台进行吊运；机电安装阶段的机电主材当塔吊可用时采用塔吊配以卸料平台吊运，塔吊拆除后采用物料提升机运输。
风口、防火阀、消火栓箱、桥架、配电箱等小型材料利用物料提升机运输；强电系统的主电缆采用物料提升机运输。
5、施工垃圾。
建筑施工中的施工垃圾也是垂直运输中的一项难题。
对此，我们在指每层内设置组合式垃圾道，将建筑垃圾直接存入地下室，再用垃圾车将垃圾运走。
SS100物料提升机施工方案
SS100物料提升机施工方案一、引言SS100物料提升机在建筑施工中扮演着重要角色，它能够高效、精准地将物料垂直提升到指定位置，提高施工效率和安全性。
本文将详细介绍SS100物料提升机的施工方案，包括施工前准备、施工安装以及注意事项等内容。
二、施工前准备在开始SS100物料提升机的施工前，需要做好以下准备工作：1.安全检查：确保所有工人都已接受相关安全培训，并穿戴好安全装备。
2.施工现场准备：清理施工现场，确保提升机的安装位置平坦、稳固。
3.工具准备：准备好安装SS100物料提升机所需的工具和设备，如扳手、螺丝刀等。
三、施工安装1.固定底座：首先将SS100提升机的底座固定在安装位置上，确保底座稳固不会晃动。
2.安装提升机架：将提升机架依次安装在底座上，并使用螺栓将其牢固固定。
3.安装提升机主体：安装提升机主体部分，并确保各部件之间连接紧密，无松动现象。
4.连接电源：将提升机的电源线连接至电源插座，确保电源供应正常。
四、使用注意事项1.遵循操作规程：在使用SS100物料提升机时，严格按照操作规程操作，避免发生意外事故。
2.定期检查维护：定期对提升机进行检查和维护，确保各部件正常运转，延长使用寿命。
3.严禁超载：在使用提升机时，严禁超载使用，避免造成损坏或危险。
五、总结通过本文的介绍，我们了解了SS100物料提升机施工方案的准备工作、安装步骤以及使用注意事项。
在实际施工中，务必严格按照标准操作，确保施工安全、高效进行。
SS100物料提升机的正确使用将为施工工作带来极大的便利和效益。
本文内容旨在介绍SS100物料提升机的施工方案，如有变动或疑问，请以具体厂家提供的施工说明书为准。
物料提升机专项施工方案
一、工程概况本工程为综合楼，位于华光路西首，恒兴花园院内，总建筑面积5800平方米，建筑占地面积1100平方米。
工程主要由营业房、办公楼两部分组成，一、二层为营业房，三、四层为办公用房，局部六层为水箱间，总高度25.8米。
根据工程状况和施工现场布置，本工程设置两台WSS8OB外吊笼物料提升机。
二、施工方案1. 施工准备（1）材料准备：WSS8OB外吊笼物料提升机、C20混凝土、钢筋、钢花梁、14号铅丝、6钢筋、地脚螺栓、手动卷扬机、扒杆、提升钢丝绳等。
（2）人员准备：安装施工队伍、操作人员、验收人员等。
（3）设备准备：塔吊、汽车吊、电动葫芦等。
2. 施工步骤（1）基础施工1）土层压实后的承载力应不小于80Kpa。
2）浇注C20混凝土厚度300mm。
3）基础表面应平整，水平偏差不大于10mm。
4）基础应有排水措施，不得有积水浸泡基础。
（2）龙门架体安装1）检查龙门架体的垂直度、导轨的平行度、导轨时接点的措位差。
2）立柱安装后，要求在两个方向上作垂直度检查，倾斜度应保证1以内。
3）达不到标准时，应在底架下塞垫调整片，直到调整符合要求为止。
（3）提升机架体安装1）安装地梁，先组装好地滑轮再连接底盘，找好水平，坚固地脚螺栓。
2）放置自开平台就位，使套架中心线与立柱中心线重合。
3）将第一组立柱标准节放入套架内，底端与地菜用螺栓连接找正紧固。
4）将提升滑轮组置于安装好的两立柱顶端。
5）安装手动卷扬机于自井平台上，并按规定的绕绳方式穿好提升钢丝绳。
6）将扒杆安装于自开平台上。
7）利用手动卷扬机提升自升平台，直到台面与立柱顶面平齐，取下提升滑轮组件置于平台上。
8）利用扒杆或塔吊安装好第二组标准节，并将提升滑轮组置于第二组标准节顶部。
9）重复步骤7提升平台至立核顶面。
10）安装撑杆并紧固以上各件连接螺栓，检查安装好的标准节垂直偏差，调整到符合要求。
（4）验收1）提升机应有产品标牌，标明额定起重量、最大提升速度、最大架设高度、制造单位、产品编号及出厂日期，并附产品合格证。
物料提升机安装使用及拆除施工方案
物料提升机安装使用及拆除施工方案1、吊装根据工程特点及施工现场的实际场地情况，确定本物料提升机为整体拼装，由25吨汽车吊为该井字架进行起重吊装工作，吊车司机为：李栋、陈连奎。
指挥为：王光辉参加起重吊装人员：张佩军、王建憎、宋逢雪组长为工地负责人：李庆章2、提升机材质物料提升机采用招标新购2台，设备制造过程中派人监造，设备进场后由工地安全员对该设备进行检验，检验合格后方可进行安装，架体材质为焊管、型钢、角钢和钢筋焊接，每节长度为4米，天梁材质为工字钢。
3、基础用标号为C20的混凝土浇注井字架底座，厚度为300mm，长度和宽度以满足架体宽度外加100mm为宜。
4、地锚水平地锚，选用圆木直径小于240mm，埋深1.7m，长度为2500mm，横向埋入土中，涂刷沥青做防腐处理，索扣用直径12.5mm钢丝绳，绳卡固定，捆绑在横置中间，索扣另一端露出地面，回填土分布夯实。
5、揽风绳揽风绳选用直径不小于9.3mm，设置数量为1组4根，其角度在45度至60度之间，对称设置，与架体连接处用材质较硬的橡皮胶做为防止剪切破坏的措施。
6、架体安装安装作业前的检查：金属结构的成套和完好性；提升机构是否完整良好；电气设备是否齐全可靠；基础位置和做法是否符合要求。
架体的拼装应在平整的场地上进行，螺栓连接采用M16的螺栓。
每一杆件的节点以及接头的一边，螺栓四角不准少。
各节点螺栓应紧固，拼装后架体应进行临时加固，除沿立柱纵向绑扎直径不小于80mm的木杆外，两立柱之间用横杆和剪刀撑进行横向加固。
详见附图揽风绳设在架体顶部同一水平面上。
揽风绳使用绳卡固定，一定要把螺栓拧紧，直到钢丝绳被压扁三分之一左右为止。
绳卡之间的排列间距为钢丝绳的6-8倍左右，绳卡要一顺排列，应将U型环部分卡在绳头的一面，压板放在主绳的一面，设置不少于3个。
红旗装在天轮相对方向，避雷针装在天轮方向。
采用直径≥20钢筋，L=1.5M 装设在最顶端。
引下线采用铜丝和角铁，各段之间焊牢。
提升机拆除施工技术措施
提升机拆除施工技术措施引言提升机是现代工业生产中常用的设备之一，用于垂直或倾斜运输物料。
然而，在某些情况下，提升机需要进行拆除施工以进行维护、更换或升级。
本文将介绍提升机拆除施工的技术措施，以确保工作人员的安全和设备的完好。
拆除前准备在进行提升机拆除施工之前，需要进行以下准备工作：1.安全评估：评估提升机和周围环境的安全状况，确定风险并采取适当的措施降低风险水平。
2.工作许可证：确保拥有合法的工作许可证，并且只有经过培训和合格的工作人员才能参与拆除工作。
3.设备准备：准备必要的工具和设备，包括起重机、安全绳、保护罩等，以确保拆除工作的顺利进行。
4.打开电源：在拆除工作开始之前，确保提升机的电源已经关闭，并采取适当的措施防止误操作导致电源重新打开。
拆除流程下面是提升机拆除施工的一般流程：1.卸载物料：如果提升机中有物料，在拆除之前需要将物料卸载并妥善存放，以避免意外事故和物料的损坏。
2.拆除安全绳：拆除提升机的安全绳，确保提升机不会突然下降或出现意外移动。
3.拆除外壳：根据提供的拆卸指南，逐步拆除提升机的外壳。
在拆除过程中，使用适当的工具和方法，以避免损坏设备或伤害工作人员。
4.断开电源和控制系统：在拆除外壳之后，断开提升机的电源和控制系统，并采取适当的措施确保电源不被恶意打开。
5.卸下关键部件：根据拆卸指南，逐步卸下提升机的关键部件，如驱动器、导轨等。
在卸下过程中，要小心操作，并使用合适的工具和起重设备，以避免损坏部件或造成伤害。
6.清理工作区域：在完成拆除工作后，清理工作区域，将废弃物妥善处理，并确保工作区域的安全。
安全注意事项在进行提升机拆除工作时，需要注意以下安全事项：1.个人防护：工作人员应佩戴适当的个人防护装备，包括安全帽、防护眼镜、手套等。
2.安全绳保护：在拆除安全绳之前，需要使用临时安全绳将提升机固定，防止意外移动。
3.小心操作：在拆除过程中，要小心操作，避免突然用力或不当操作导致设备损坏或伤害工作人员。
物料提升机专项施工方案
物料提升机专项施工方案【物料提升机专项施工方案】一、施工前准备工作1. 确定施工地点，对施工现场进行勘察和测量，确定施工方案。
2. 确定物料提升机的型号和数量，根据施工需求调整提升机的工作高度和额定负载。
3. 准备施工所需的人员、工具和材料。
二、安装物料提升机1. 在施工现场搭建提升机的支架结构，确保其稳固牢靠。
2. 安装提升机主体设备，包括电机、驱动装置和控制面板等。
3. 安装提升机的导轨和导板，确保物料的平稳运输。
4. 安装防护措施，包括安全门、防护栏等，防止施工人员意外坠落。
三、电气接线和试运行1. 进行提升机的电气接线工作，确保电气系统的安全可靠。
2. 进行提升机的试运行，测试其正常工作和运行状态。
3. 调试提升机的控制系统，测试其各项功能是否正常。
四、安全措施和操作规范1. 安装提升机的运行提示和警示标识，提醒施工人员注意安全。
2. 制定物料提升机使用和维护的操作规范，培训施工人员遵守规范操作。
3. 提供专人进行物料提升机的日常维护和保养工作。
五、施工结束后的清理和收尾1. 清理施工现场，清除积压的杂物和垃圾，确保工地整洁有序。
2. 对物料提升机进行最后一次的检查和调试，确保其完好无损。
3. 撤除提升机的工作平台和支架结构，恢复施工现场的原状。
六、应急预案和风险控制1. 制定物料提升机的应急预案，明确各类紧急情况下的处理措施。
2. 对施工现场的风险进行评估和控制，采取必要的安全防护措施。
以上是物料提升机专项施工方案的主要内容，施工过程中需要严格按照方案进行操作，确保施工安全和提升机设备的正常运行。
在施工结束后还需进行相关的清理和维护工作，以延长物料提升机的使用寿命。
同时，要时刻关注施工现场的安全风险，随时调整和采取相应的应急措施，确保施工人员和设备的安全。
七、施工现场的安全管理1. 安全责任制度：建立健全施工现场的安全责任制度，明确每个人员和单位的安全责任，并进行相应的安全培训。
2. 安全防护设施：在施工现场设置安全防护设施，包括防护栏、安全网、警示牌等，确保工作区域和区域之间的隔离，并设立紧急通道。
SSD100物料提升机施工方案
目录一、工程安装概况及设备性能 (2)二、物料提升机的安装、加高、拆卸、使用施工方案编制及执行依据 (2)三、物料提升机的安装、加高、拆卸、使用施工方案编制及执行依据： (3)四、物料提升机的安装、加高、拆卸的工艺及方法 (4)五、起重机械安装作业质量保证措施 (9)六、危险源的辨识及风险价 (10)七、特别说明的事项 (12)八、验收、移交、安全使用说明 (12)九、安全事故防范措施（附后） (14)十、安全事故应急救援预案（附后） (14)十一、物料提升机基础施工安装定位图14 (15)一、工程安装概况及设备性能度要求安装高度为：36m（天轮到基础平面距离），最终安装高度50m 。
2、物料提升机概况及主要技术参数：(附生产许可证、合格证复印件、零部件的检查记录)（1）型号：SSD100（2）生产厂家：广西工凯重工制造有限公司（3）生产许可证号：出厂编号：（4）额定起重量：1吨（5）最大提升速度：36米/分（6）最大架设高度： 50.0m（7）缆风绳直径：￠ 12.5二、物料提升机的安装、加高、拆卸、使用施工方案编制及执行依据1、关于物料提升机的国家有关法规、技术标准和规范、规程：JGJ88-92《龙门架及井架物料提升机安全技术规范》GB50278—1998《起重设备安装工程施工及验收规范》；GB8196—87《机械设备防护安全要求》；JGJ33—2001《建筑机械使用安全技术规程》；JGJ59—2011《建筑施工安全检查标准》；JGJ46—2005《施工现场临时用电安全技术规范》等。
2、物料提升机的使用、安装和拆卸说明书，整机、部件的装配图，电气原理及接线图等。
3、已有的拆装工艺及过去拆装、使用作业中积累的技术资料等。
4、公司有关管理制度、工程项目施工组织设计。
三、物料提升机的安装、加高、拆卸、使用施工方案编制及执行依据：（一）物料料提升机的安装、加高、拆卸的程序1、安装程序及安装工艺流程：（不同机型有所不同）底框架→四角立柱→横撑→斜撑→导轨→吊笼→缆风绳（附墙）→立柱→横撑→斜撑→导轨→天梁及滑轮→卷扬机→穿绕钢丝绳→安全装置→操作台→操作室2、加高程序：立柱→横撑→斜撑→导轨→穿绕钢丝绳3、拆卸程序：是安装的逆过程。
物料提升机安装拆卸专项安全方案(正式)
编订：__________________单位：__________________时间：__________________物料提升机安装拆卸专项安全方案(正式) Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-6045-15 物料提升机安装拆卸专项安全方案(正式)使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
一、工程概况1、基本说明项目名称：广州盈鸿贸易有限公司厂房地址：广州从化市鳌头镇人和建筑物结构：框架结构建设单位：设计单位：监理单位：（1）周边环境建筑物周围包括拟装配物料提升机位置无高压线，不影响道路行人安全，不影响施工现场通道。
（2）施工环境工程无地下室，环境条件及对施工提升物料较方便，存在因素不影响物料提升机设置。
（3）编制目的物料提升机属于施工现场的大型机械设备，物料提升机的安装和拆除具有一定的危险性，为保证安装和拆除时作业人员的人身安全，特编制本方案。
（4）编制依据龙门架及井架物料提升机安全技术规范（JGJ88-92）；建筑施工安全检查标准JGJ59-99；建筑施工安全技术手册。
二、工作概况1、本工程采用佛宇建机生产的四绳安全升降二斗车架，及相配套的JJK1卷扬机组。
（1）采用井字架机型型号为ss80。
井架平面尺寸为 2100*2100MM。
（2）主肢角钢使用∠75*75。
横缀条使用∠50*50，纵向∠50*50，交叉缀条为∠40*40；节高为 1.50 M。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 中天建设集团有限公司 ZHONGTIAN CONSTRUCTION GROUP CO.,LTD
物料提升机、架安装、拆除施工方案
一、 工程概况： 佛山万科四季花城10#、11#、12#组团三期工程，总建筑面积约45364.64m2。其中12#组团有一地下室，主楼为4层。10#、11#组团主楼为4层、局部为6层，建筑物沿口高度分别约11.7m、17.3m，加上斜屋面及安全距离，提升机架计划搭设高度分别为18m、23m。 提升机计划采用佛山市华南建机厂生产的SS100型，自备。厂家已提供出厂合格证，使用说明书以及生产厂家的资质证明。 由于栋号多，现计划每个组团设计4台井架，共计12台井架。 二、 基础： 1、根据提升机架高低架分类，本提升机架属低架。 2、按厂方图纸设计要求及本工程土质情况要求，本提升机架基础采用 素土夯实，浇捣砼垫层。基坑尺寸3米×3米，配筋φ12@20双向双层，C25混凝土基础。 三、搭设架体： 1、待混凝土强度达到80%后，开始搭设第一、二节标准节，并校对好垂直度，垂直偏差不得超过1.5%。 2、在安装高度达12米时，在9米位置焊接好附墙架，以增加提升机稳定性。 3、提升机架搭设到预定要求后，在建筑物沿口位置设一附墙架。 四、安装吊篮： 1、 安装吊篮前应严格对吊篮各部进行检查（防止金属结构有疲劳损伤 等情况）。
第七建设公司 2
2、 经检查符合要求后，按次序安装底座、栅栏、内外自落门等。 3、 安装卷扬机，安装钢丝绳，进行调试工作。 4、 安装起重把杆卷扬机，安装起重把杆，进行试吊。 5、 会同有关部门进行验收，交付使用。 五、在使用中安全要求： 1、操作者必须持证上岗操作。 2、操作前应先作好试吊工作，把起重物吊离地面1米左右，检查卷扬 刹车、吊钩保险、索具是否符合要求，经检符合要求后，方可开始起吊工作。 3、各使用班级组必须定机、定人，非操作人员，严禁操作。 4、吊物现场，非施工人员，严禁入内，吊杆下方严禁站人。 5、限制重量，不得超过0.5T。 6、工作完毕，应关机断电，上锁。 六、附墙架： 1、提升机架计划采用型钢制作的附墙架。同建筑物结构内的预埋连接，形成稳定结构。详见附图2《高速提升架型钢附墙布置图》。 2、附墙预埋件的制作详见附图3《型钢预埋件节点详图》。 3、每台提升机附架墙计划四道，分别在3层、6层、9层。 七、楼层卸料平台： 1、平台计划每2.8M一步（同施工楼层）。 2、平台的基础处理同脚手架施工方案。 3、平台因为步距高，所以计划采用双立杆到顶。 4、平台计划平台先用钢管搭设，其大横杆的间距30cm一根。再用8×8方木绑扎在钢管上，（绑扎采用10#～12#镀锌铁丝）再用木板满铺，铁钉固定在方木上，木板上设防滑条。 5、卸料平台二侧各设一道1.2m高的防护栏杆和一道18cm高的挡脚板。外侧满挂密目式安全网。 3
八、提升机构： 1、提升采用佛山市华南建机厂生产的可逆式卷扬机，并由厂家提供出厂合格证。 2、吊篮的提升采用双根φ14钢丝绳。 3、卷扬机安装在砼基础上，固定在提升机一侧。固定卷扬机的锚桩采用钢管预埋在地下室的顶板上。 4、在卷扬机的上方搭设防雨、防坠操作棚。 九、电气 1、采用专用开关箱，专用点动控制开关。 2、提升机的总电源设短路保护及漏电保护的装置。电动机的主回路上，同时设短路、失压、过电流保护。 3、电气设备的绝缘电阻大于0.5MΩ，运行中大于1000Ω/V。 4、提升机的金属结构及电气设备的外壳进行接地，其接地电阻值不大于10Ω。 5、提升机的顶端设置避雷装置，由专用保护线引入地下，其接地电阻不大于10Ω。 十、安全防护装置、安全防护措施： 1、选用的提升机架采用吊篮停靠装置（厂家提供）。当吊篮运行到位时，停靠装置将吊篮定位，定位装置采用机械连锁，当未将内落门关上时，停位装置无法复位。 2、采用断绳保护装置（厂家提供）。当吊篮在运行中发生断绳时，该装置能将吊篮固定在架体上。 3、采用超高限位装置，当吊篮上升达到限高度时，限位器即动作，切断电源。 4、采用下级限位器，当吊篮下降达到限定位置时，限位器即发动作，切断电源。 4
5、紧急断电开关，设置在司机专用操作柜上，当发生意外时，能迅速切断提升机的总电源。 6、在架体底坑设置缓冲器（厂家提供）。 7、设置超载限制器，当荷载达到额定值100%，能切断提升机电源。 8、设置电视监控、信号、通讯系统由摄像机探头、监控室、双向联系对讲通话等装置组成。 9、设置吊篮安全门，该装置采用机械连锁，当吊篮运行时能封闭上料口。 10、设置楼层口停靠门，各楼层的通道口处，设置常闭的依靠门，并采用电气联锁装置（36V安全电压），当吊篮运行到位方能打开停靠门，当关好所有停靠门后吊篮方能运行。停靠门由型钢（方管）、钢丝网、铁板等组成。门高度1.8m。 详见附图4《吊篮楼层停靠门设计图》。 11、设置卷扬机绳筒保险以防止钢丝绳脱出，同时也为了防止外物轧进卷扬机。 12、在提升架外侧三面（施工楼层面除外）设小眼安全立网封闭保护。 13、在提升架底层三侧（进料口除外）用钢丝网封闭。 14、在进料口的上方三侧（施工楼层面除外）搭设长5m（宽度另定）的上料口防护棚：双层：满铺竹笆，上下二层间隔50cm。详见附图（上料口防护棚搭设图）。 15、在卷扬机操作房上方搭设双层防护棚，尺寸覆盖卷扬机房。 详见附图6《卷扬机房防护棚搭设图》。（本工程的卷扬机控制室设在建工程的底楼） 十一：使用要求 1、提升架搭设后先由项目技术负责人组织安全、机管、动力、操作司机等人员进行验收并试验，试验内容包括：空载试验、额定荷载试验、超载试验和安全装置的可靠性试验。 2、经项目部验收合格后报公司相关部门进行验收。 5
3、经公司验收合格再申报佛山地区建设工程质量安全监督站施工机具分站进行验收并取得准用证后方投入使用。 4、提升机由经正式考试合格持操作证的专职司机操作。 5、提升机使用前检查下列内容： 1)、有无开焊和明显变形； 2）、架体各节点连接螺栓是否紧固； 3）、连墙杆、缆风绳、地锚位置和安装情况； 4）、架体的安装精度是否符合要求； 5）、安装防护装置是否灵敏可靠； 6）、卷扬机的位置是否合理； 7）、电器设备及操作系统的可靠性； 8）、信号及通讯装置的使用效果是否良好清晰； 9）、钢丝蝇、滑轮组的固定情况； 10）、提升机与输电线路的安全距离及防护情况； 十二：提升机使用过程实行定期检查，定期检查每月一次，由相关部门和人员参加，检查内容包括： 1）、金属结构有无开焊、锈蚀、永久变形； 2）、扣件、螺栓连接的紧固情况； 3）、提升机构磨损情况及钢丝绳的完好性； 4）、安全防护装置有无缺少、失灵及损坏； 5）、地锚、连墙杆等有无松动； 6）断绳保护装置的灵敏度试验； 十三、日常检查：由司机在班前进行，确认正常，方可投入作业，内容包括： 1）、地锚和连墙杆的连接有无松动； 2）、空载吊篮做上下运行，验证是否正常，并碰撞限位器和安全门是否灵敏完好； 6
3）、在额定荷载下，将吊篮提升到离地1～2米高度停机，检查制动的可靠性和架体的稳定性； 4）、安全停靠装置和断绳保护装置的可靠性； 5）、吊篮运行通道内有无障碍物； 6）、作业视线和通讯装置的使用效果是否清晰良好； 十四、使用提升机时符合下列要求： 1）、物料在吊篮内均匀分布，不超出吊篮，严禁超载使用； 2）、严禁人员攀登、穿越提升机架体和乘吊篮上、下； 3）、通讯装置在多工种、多楼层同时使用时，设指挥员，信号不清不开机；作业中不论任何人员发生紧急停车信号，立即执行； 4）、合主电源前或作业中突然断电时，将所有开关扳到零位； 5）、安全、通讯装置失灵时，立即停机修复； 6）、作业后，将吊篮放到地面，各控制开关扳到零位，切断主电源、锁好闸箱； 7）、经常检查钢丝绳、滑轮工作情况，如发现磨损严重，及时更换； 十五、安全管理 1）、提升机各润滑部位，进行注油润滑； 2）、维护保养时，切断电源，开关箱门处挂“禁止合闸”，必要时设专人监护； 3）、提升机处于工作状态时，不进行保养、维修，排除故障在停机后进行； 4）、更换零部件和修补焊接符合原制造标准； 5）、维修保养架体顶部时，搭设工作平台，并符合高出作业要求； 6）、提升机由机管员统一管理； 十六、拆除 1）、施工任务完成，经项目部施工、安全、技术负责人批准，可进行提升架的拆除； 7
2）、拆除前先检查； 3）、查看提升机有无其他牵拉物； 4）、地梁和基础的连接情况； 5）、拆除作业时，作业人员佩戴好安全带； 6）、拆除作业时，严禁从高处往下抛掷物件，拆除作业安排在白天进行，因故中断作业时，采取临时加固措施；
中天七建万科四季花城项目部 2004年9月28日 8
物料提升机进场安装使用管理制度 为了物料提升机的安全管理，确保物料提升机的安全运行和职工的人身安全，特制定以下安全使用管理制度： 1、提升架搭设后先由项目技术负责人组织安全、机管、动力、操作司机等人员进行验收并试验，试验内容包括：空载试验、额定荷载试验、超载试验和安全装置的可靠性试验。 2、经项目部验收合格后报公司相关部门进行验收。 3、经公司验收合格再申报佛山地区建设工程质量安全监督站施工机具分站进行验收并取得准用证后方投入使用。 4、提升机由经正式考试合格持操作证的专职司机操作。 5、提升机各润滑部位，进行注油润滑； 6、维护保养时，切断电源，开关箱门处挂“禁止合闸”，必要时设专人监护； 7、提升机处于工作状态时，不进行保养、维修，排除故障在停机后进行； 8、更换零部件和修补焊接符合原制造标准； 9、维修保养架体顶部时，搭设工作平台，并符合高出作业要求； 10、提升机使用过程实行定期检查，定期检查每月一次，由相关部门和人员参加。 11、日常检查：由司机在班前进行，确认正常，方可投入作业。 12、提升机由机管员统一管理。
中天七建佛山万科项目部
