天津市实验中学物理第十一章 电路及其应用精选测试卷专题练习
高中物理第十一章 电路及其应用精选测试卷(Word版 含解析)

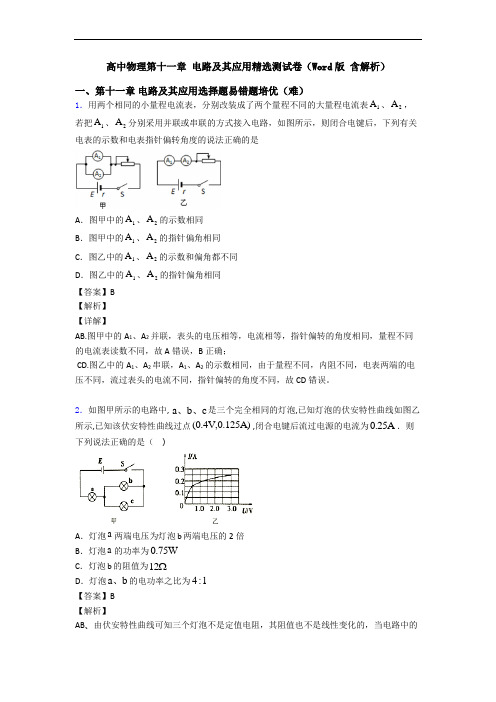

高中物理第十一章 电路及其应用精选测试卷（Word 版 含解析）一、第十一章 电路及其应用选择题易错题培优（难）1．用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表1A 、2A ，若把1A 、2A 分别采用并联或串联的方式接入电路，如图所示，则闭合电键后，下列有关电表的示数和电表指针偏转角度的说法正确的是A ．图甲中的1A 、2A 的示数相同B ．图甲中的1A 、2A 的指针偏角相同C ．图乙中的1A 、2A 的示数和偏角都不同D ．图乙中的1A 、2A 的指针偏角相同【答案】B【解析】【详解】AB.图甲中的A 1、A 2并联，表头的电压相等，电流相等，指针偏转的角度相同，量程不同的电流表读数不同，故A 错误，B 正确；CD.图乙中的A 1、A 2串联，A 1、A 2的示数相同，由于量程不同，内阻不同，电表两端的电压不同，流过表头的电流不同，指针偏转的角度不同，故CD 错误。
2．如图甲所示的电路中, a b c 、、是三个完全相同的灯泡,已知灯泡的伏安特性曲线如图乙所示,已知该伏安特性曲线过点(0.4V,0.125A),闭合电键后流过电源的电流为0.25A ．则下列说法正确的是（ ）A ．灯泡a 两端电压为灯泡b 两端电压的2倍B ．灯泡a 的功率为0.75WC ．灯泡b 的阻值为12D ．灯泡a b 、的电功率之比为4:1【答案】B【解析】AB 、由伏安特性曲线可知三个灯泡不是定值电阻，其阻值也不是线性变化的，当电路中的总电流为0.25 A 时，通过灯泡b 、c 的电流均为0.125 A ，由图像可知，灯泡a 两端的电压为3.0 V ，灯泡b 两端的电压是0.4 V ，灯泡a 的功率为30.250.75P UI W ==⨯=故A 错；B 对C 、灯泡b 的阻值为0.4 3.20.125U R I ===Ω ,故C 错； D 、灯泡a 的功率为30.250.75a P UI W ==⨯= ，灯泡b 的功率为0.40.1250.05b P U I W ==⨯='' ，所以灯泡a 、b 的电功率之比为15:1，故D 错； 故选B3．两个定值电阻R 1、R 2串联后接在输出电压U 恒为10 V 的直流电源上，有人把一个电压表并联在R 1两端（如图），电压表的示数为6V ，如果将电表改接在R 2两端，则电压表的示数将（ ）A ．小于4VB ．等于4VC ．大于4V 小于6VD ．等于或大于6V【答案】A【解析】 试题分析：将电压表与电阻R 1并联时，电压表的读数为6V ，则电阻R 2两端的电压为4V ．将电压表与电阻R 1并联，则其并联的总电阻小于R 1，1216R U V R R ⋅=+并并，2214R U V R R ⋅=+并；若将电压表与电阻R 2并联，则其并联的总电阻小于R 2，根据串联电阻的电压分配可知，2222121214R R R U U U V R R R R R R =+++并并并＜＜，所以电压表的读数将小于4V ，故A 正确，BCD 错误；故选A.考点：部分电路的欧姆定律的应用【名师点睛】本题考查了部分电路的欧姆定律的应用问题，是基本的电路电压关系的应用，注意串联电路总电压等于个元件电压之和，并且要注意并联电路的电阻计算；此题是基础题，考查电压表对接入电路的影响.4．如图所示，图线表示的导体的电阻为R 1，图线2表示的导体的电阻为R 2，则下列说法正确的是（ ）A ．R 1：R 2=3：1B ．把R 1拉长到原来的3倍长后电阻等于R 2C ．将R 1与R 2串联后接于电源上，则功率之比P 1：P 2=1：3D ．将R 1与R 2并联后接于电源上，则电流比I 1：I 2=1：3【答案】C【解析】【分析】通过I U -图象得出两电阻的关系.串联电路电流相等,并联电路,电压相等,电流比等于电阻之反比,并根据功率2P I R =,部分电路欧姆定律U I R =及电阻定律L R Sρ=,即可判定. 【详解】A ．根据I U -图象知,图线的斜率表示电阻的倒数,所以R 1：R 2=1：3, 所以A 选项是不符合题意的；B ．根据电阻定律: 2L L R S Vρρ== 当把1R 拉长到原来的3倍,则电阻变为原来的9倍,因此是R 2的3倍,所以B 选项是不符合题意的;C ．串联电路电流相等,所以将1R 与2R 串联后接于电源上,电流比：12:1:1I I =根据公式2P I R =可知：P 1：P 2=1：3所以C 选项是符合题意的；D ．并联电路,电压相等,根据公式U I R=可知，电流比等于电阻之反比,所以将1R 与2R 并联后接于电源上,电流比： 12:3:1I I =所以D 选项是不符合题意的；5．如图所示，其中电流表A 的量程为0.6A ，表盘均匀划分为30个小格，每一小格表示0.02A ；R 1的阻值等于电流表内阻阻值的一半；R 2的阻值等于电流表内阻的2倍．若用电流表A 的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是（ ）A．将接线柱1、2接入电路时，每一小格表示0.04AB．将接线柱1、2接入电路时，每一小格表示0.02AC．将接线柱1、3接入电路时，每一小格表示0.06AD．将接线柱1、3接入电路时，每一小格表示0.01A【答案】C【解析】【分析】【详解】当接线柱1、2接入电路时，R1与电流表并联，由于R1＝，可知流过R1的电流为流过电流表电流的2倍，所以1、2接线柱间的电流为通过电流表电流的3倍，所以每一小格是原来的3倍，即为0.06 A，所以A、B错误；当接线柱1、3接入电路时，电流表与R1并联，然后再与R2串联，串联电阻对电流无影响，与1、2接入电路的效果一样，所以每一小格表示0.06 A，C正确，D错误．6．关于电阻和电阻率下列说法正确的是( )A．电阻率是表征材料导电性能的物理量，电阻率越大的导体对电流的阻碍作用越大B．对某一确定的导体当温度升高时，若不计导体的体积和形状变化，发现它电阻增大，说明该导体材料的电阻率随温度的升高而增大C．由R=U/I可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比D．一根粗细均匀的电阻丝，电阻为R. 若将电阻丝均匀拉长，使它的横截面的半径变为原来的1/2,则电阻丝的电阻变为4R【答案】B【解析】【详解】电阻率是表征材料导电性能好坏的物理量，电阻率越大，其导电性能越差；电阻率越小，则其导电性能越好；但导体对电流的阻碍作用取决于电阻的大小，而电阻与导体的长度和截面积有关，故电阻率大的导体对电流的阻碍作用不一定大，故A错误；对某一确定的导体当温度升高时，若不计导体的体积和形状变化，发现它电阻增大，说明该导体材料的电阻率随温度的升高而增大，故B正确．电阻大小是由导体本身的性质决定的，与电压和电流无关，故C错误；一根粗细均匀的电阻丝，电阻为R．若将电阻丝均匀拉长，使它的横截面的半径变为原来的12，截面积变成原来的14；长度将变成原来的4倍；根据R=ΡL/S可知，电阻变成原来的16倍，故D错误；故选B．【点睛】本题考查了电流、电阻、电阻率等内容，要求我们准确掌握各物理量的意义，注意电阻R 与导体两端的电压和通过的电流I均无关，只取决于电阻率、导线长度和截面积大小．7．两只电压表V1和V2是由完全相同的两个电流计改装成的，V1表的量程是5 V，V2表的量程是15 V，把它们串联起来接入电路中，则（）A．它们的示数相等，指针偏转角度也相等B．它们的示数之比为l:3，指针偏转角度相等C．它们的示数相等，指针偏转角度之比为1:3D．它们的示数之比、指针偏转角度之比均为1:3【答案】B【解析】【分析】【详解】电压表是由电流计与定值电阻串联改装而成的；V1表的量程是5V，V2表的量程是15V，相同的两个电流计改装，可知，V2表的内阻是V1表的内阻的3倍．把它们串联接入电路，通过的电流相等，电表指针的偏角相同；电表两端电压之比等于内阻之比1：3，它们的示数之比为1：3．故B项正确，ACD错误。
高中物理第十一章 电路及其应用精选测试卷测试卷(含答案解析)

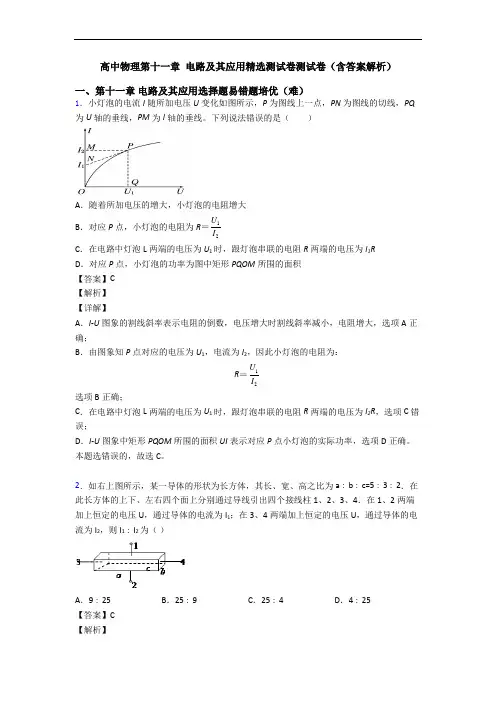

高中物理第十一章电路及其应用精选测试卷测试卷（含答案解析）一、第十一章 电路及其应用选择题易错题培优（难）1．小灯泡的电流I 随所加电压U 变化如图所示，P 为图线上一点，PN 为图线的切线，PQ 为U 轴的垂线，PM 为I 轴的垂线。
下列说法错误的是（ ）A ．随着所加电压的增大，小灯泡的电阻增大B ．对应P 点，小灯泡的电阻为R ＝12U I C ．在电路中灯泡L 两端的电压为U 1时，跟灯泡串联的电阻R 两端的电压为I 1R D ．对应P 点，小灯泡的功率为图中矩形PQOM 所围的面积 【答案】C 【解析】 【详解】A ．I -U 图象的割线斜率表示电阻的倒数，电压增大时割线斜率减小，电阻增大，选项A 正确；B ．由图象知P 点对应的电压为U 1，电流为I 2，因此小灯泡的电阻为：R ＝12U I选项B 正确；C ．在电路中灯泡L 两端的电压为U 1时，跟灯泡串联的电阻R 两端的电压为I 2R ，选项C 错误；D ．I -U 图象中矩形PQOM 所围的面积UI 表示对应P 点小灯泡的实际功率，选项D 正确。
本题选错误的，故选C 。
2．如右上图所示，某一导体的形状为长方体，其长、宽、高之比为a ∶b ∶c=5∶3∶2．在此长方体的上下、左右四个面上分别通过导线引出四个接线柱1、2、3、4．在1、2两端加上恒定的电压U ，通过导体的电流为I 1；在3、4两端加上恒定的电压U ，通过导体的电流为I 2，则I 1∶I 2为（ ）A ．9∶25B ．25∶9C ．25∶4D ．4∶25【答案】C 【解析】试题分析：根据电阻定律R=ρL S得，当在1、2两端加上恒定电压U时，R1＝ρcab，在在3、4两端加上恒定的电压时，R2＝ρabc，所以2122R cR a＝425，根据欧姆定律I=UR得，电流之比为25：4，C 正确．考点：本题考查电阻定律、欧姆定律．3．如图所示，其中电流表A的量程为0.6A，表盘均匀划分为30个小格，每一小格表示0.02A；R1的阻值等于电流表内阻阻值的一半；R2的阻值等于电流表内阻的2倍．若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是（）A．将接线柱1、2接入电路时，每一小格表示0.04AB．将接线柱1、2接入电路时，每一小格表示0.02AC．将接线柱1、3接入电路时，每一小格表示0.06AD．将接线柱1、3接入电路时，每一小格表示0.01A【答案】C【解析】【分析】【详解】当接线柱1、2接入电路时，R1与电流表并联，由于R1＝，可知流过R1的电流为流过电流表电流的2倍，所以1、2接线柱间的电流为通过电流表电流的3倍，所以每一小格是原来的3倍，即为0.06 A，所以A、B错误；当接线柱1、3接入电路时，电流表与R1并联，然后再与R2串联，串联电阻对电流无影响，与1、2接入电路的效果一样，所以每一小格表示0.06 A，C正确，D错误．4．如图是有两个量程的电压表，当使用a、b两个端点时，量程为0～10 V，当使用a、c 两个端点时，量程为0～100 V．已知电流表的内阻R g为500 Ω，满偏电流I g为1 mA，则电阻R1、R2的值()A ．9500Ω；90000ΩB ．90000Ω；9500ΩC ．9500Ω；9000ΩD ．9000Ω；9500Ω 【答案】A 【解析】 【详解】 由图示电路图可知110V ()g g I R R +=， 1210()0V g g I R R R ++=，代入数据解得19500ΩR =，290000ΩR = A. 9500Ω；90000Ω与分析相符，符合题意 B. 90000Ω；9500Ω与分析不符，不符合题意 C. 9500Ω；9000Ω与分析不符，不符合题意 D. 9000Ω；9500Ω与分析不符，不符合题意5．如图所示的电路，将两个相同的电流表分别改装成A 1(0-3A)和A 2(0-0.6A)的电流表，把两个电流表并联接入电路中测量电流强度，则下列说法正确的是（ ）A ．A 2的指针还没半偏时，A 1的指针已经半偏B ．A 1的指针还没半偏时，A 2的指针已经半偏C ．A 1的读数为1A 时，A 2的读数为0.6AD ．A 1的读数为1A 时，干路的电流I 为1.2A 【答案】D 【解析】AB ：电流表是由电流计并联一个电阻改装而成，两电流表并联，两电流计两端电压相等，两电流计相同，则流过两电流计的电流相等，所以A 1的指针半偏时，A 2的指针也半偏．故AB 两项均错误．CD ：两电流计改装电流表量程之比为5：1，两电流表的内阻之比为1：5；两电表并联，通过两电流表的电流之比为5：1，当A 1的读数为1A 时，A 2的读数为0.2A ，干路中电流为1.2A ．故C 项错误，D 项正确．6．关于电阻和电阻率下列说法正确的是( )A ．电阻率是表征材料导电性能的物理量，电阻率越大的导体对电流的阻碍作用越大B ．对某一确定的导体当温度升高时，若不计导体的体积和形状变化，发现它电阻增大，说明该导体材料的电阻率随温度的升高而增大C ．由R=U/I 可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比D ．一根粗细均匀的电阻丝，电阻为R. 若将电阻丝均匀拉长，使它的横截面的半径变为原来的1/2,则电阻丝的电阻变为4R 【答案】B 【解析】 【详解】电阻率是表征材料导电性能好坏的物理量，电阻率越大，其导电性能越差；电阻率越小，则其导电性能越好；但导体对电流的阻碍作用取决于电阻的大小，而电阻与导体的长度和截面积有关，故电阻率大的导体对电流的阻碍作用不一定大，故A 错误；对某一确定的导体当温度升高时，若不计导体的体积和形状变化，发现它电阻增大，说明该导体材料的电阻率随温度的升高而增大，故B 正确．电阻大小是由导体本身的性质决定的，与电压和电流无关，故C 错误；一根粗细均匀的电阻丝，电阻为R ．若将电阻丝均匀拉长，使它的横截面的半径变为原来的12，截面积变成原来的14；长度将变成原来的4倍；根据R=ΡL/S 可知，电阻变成原来的16倍，故D 错误；故选B ． 【点睛】本题考查了电流、电阻、电阻率等内容，要求我们准确掌握各物理量的意义，注意电阻R 与导体两端的电压和通过的电流I 均无关，只取决于电阻率、导线长度和截面积大小．7．如图所示,a 、b 、c 、d 、e 是五个相同的电阻,如果将电压逐渐升高,则最先烧坏的电阻应是( )A ．a 和bB ．cC ．dD ．e【答案】D 【解析】 【详解】由图可知，a 和b 并联后与e 串联，最后跟c 和d 的串联电路并联，设电阻都为R ，则c 和d 的电压都为2U；a 和b 并联电阻为2R ，所以a 和b 的电压都为3U ，e 的电压为23U，所以e 的电压最大，所以随着电压U 升高时，先烧坏的电阻应是e ； A.a 和b 与分析不符，不符合题意； B.c 与分析不符，不符合题意； C.d 与分析不符，不符合题意；D.e与分析相符，符合题意。
高中物理第十一章 电路及其应用第十一章 电路及其应用精选测试卷综合测试卷(word含答案)

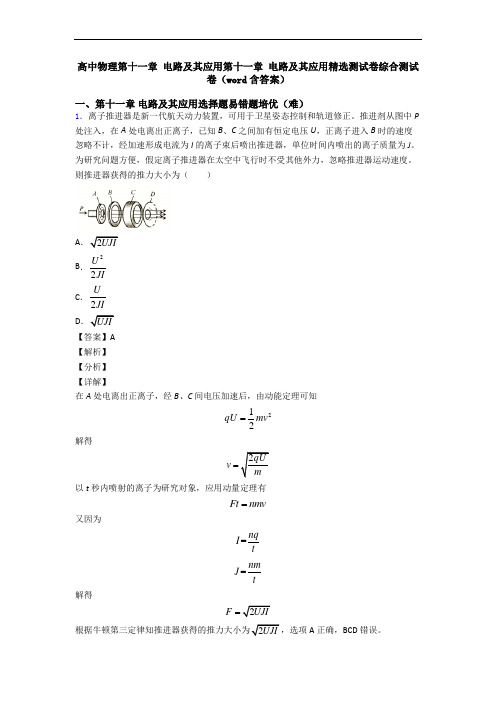

高中物理第十一章 电路及其应用第十一章 电路及其应用精选测试卷综合测试卷（word 含答案）一、第十一章 电路及其应用选择题易错题培优（难）1．离子推进器是新一代航天动力装置，可用于卫星姿态控制和轨道修正。
推进剂从图中P 处注入，在A 处电离出正离子，已知B 、C 之间加有恒定电压U ，正离子进入B 时的速度忽略不计，经加速形成电流为I 的离子束后喷出推进器，单位时间内喷出的离子质量为J 。
为研究问题方便，假定离子推进器在太空中飞行时不受其他外力，忽略推进器运动速度。
则推进器获得的推力大小为（ ）A 2UJIB ．22U JIC ．2U JID UJI 【答案】A【解析】【分析】 【详解】在A 处电离出正离子，经B 、C 间电压加速后，由动能定理可知212qU mv =解得 2qU v m= 以t 秒内喷射的离子为研究对象，应用动量定理有Ft nmv =又因为=nq I t =nm J t解得 2F UJI =2UJI A 正确，BCD 错误。
2．如图所示的部分电路中，已知I ＝3 A ，I 1＝2 A ，R 1＝10 Ω，R 2＝5 Ω，R 3＝30 Ω，则通过电流表的电流大小和方向是( )A ．0.5 A ，向右B ．0.5 A ，向左C ．1 A ，向右D ．1 A ，向左【答案】A【解析】【详解】 对于稳恒电路中的某一节点，流入的电流总和一定等于流出的电流总和．对于节点c ，已知流入的电流I ＝3 A ，流出的电流I 1＝2 A ，则还有1 A 的电流要流出节点c ，由此可知经过R 2的电流I 2＝1 A 向右．根据欧姆定律，U 1＝I 1R 1＝20 VU 2＝I 2R 2＝5 V电压等于电势之差U 1＝φc －φaU 2＝φc －φb两式相减可得φb －φa ＝15 V即b 点电势比a 点高15 V ，则通过R 3的电流330.5A b a φφI R -== 方向向上，对于节点b ，流入的电流I 2＝1 A ，流出的电流I 3＝0.5 A ，则还有0.5 A 的电流流出b 点，因此可判断流过电流表的电流为0.5 A ，向右，故A 正确．故选A 。
高中物理第十一章 电路及其应用第十一章 电路及其应用精选测试卷测试卷(含答案解析)
高中物理第十一章 电路及其应用第十一章 电路及其应用精选测试卷测试卷（含答案解析）一、第十一章 电路及其应用选择题易错题培优（难）1．用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表1A 、2A ，若把1A 、2A 分别采用并联或串联的方式接入电路，如图所示，则闭合电键后，下列有关电表的示数和电表指针偏转角度的说法正确的是A ．图甲中的1A 、2A 的示数相同B ．图甲中的1A 、2A 的指针偏角相同C ．图乙中的1A 、2A 的示数和偏角都不同D ．图乙中的1A 、2A 的指针偏角相同 【答案】B 【解析】 【详解】AB.图甲中的A 1、A 2并联，表头的电压相等，电流相等，指针偏转的角度相同，量程不同的电流表读数不同，故A 错误，B 正确；CD.图乙中的A 1、A 2串联，A 1、A 2的示数相同，由于量程不同，内阻不同，电表两端的电压不同，流过表头的电流不同，指针偏转的角度不同，故CD 错误。
2．两个定值电阻R 1、R 2串联后接在输出电压U 恒为10 V 的直流电源上，有人把一个电压表并联在R 1两端（如图），电压表的示数为6V ，如果将电表改接在R 2两端，则电压表的示数将（ ）A ．小于4VB ．等于4VC ．大于4V 小于6VD ．等于或大于6V【答案】A 【解析】试题分析：将电压表与电阻R 1并联时，电压表的读数为6V ，则电阻R 2两端的电压为4V ．将电压表与电阻R 1并联，则其并联的总电阻小于R 1，1216R U V R R ⋅=+并并，2214RU VR R⋅=+并；若将电压表与电阻R2并联，则其并联的总电阻小于R2，根据串联电阻的电压分配可知，2222121214R R RU U U VR R R R R R=+++并并并＜＜，所以电压表的读数将小于4V，故A正确，BCD错误；故选A.考点：部分电路的欧姆定律的应用【名师点睛】本题考查了部分电路的欧姆定律的应用问题，是基本的电路电压关系的应用，注意串联电路总电压等于个元件电压之和，并且要注意并联电路的电阻计算；此题是基础题，考查电压表对接入电路的影响.3．如右上图所示，某一导体的形状为长方体，其长、宽、高之比为a∶b∶c=5∶3∶2．在此长方体的上下、左右四个面上分别通过导线引出四个接线柱1、2、3、4．在1、2两端加上恒定的电压U，通过导体的电流为I1；在3、4两端加上恒定的电压U，通过导体的电流为I2，则I1∶I2为（）A．9∶25 B．25∶9 C．25∶4 D．4∶25【答案】C【解析】试题分析：根据电阻定律R=ρLS得，当在1、2两端加上恒定电压U时，R1＝ρcab，在在3、4两端加上恒定的电压时，R2＝ρabc，所以2122R cR a=＝425，根据欧姆定律I=UR得，电流之比为25：4，C正确．考点：本题考查电阻定律、欧姆定律．4．如图所示，图线表示的导体的电阻为R1，图线2表示的导体的电阻为R2，则下列说法正确的是（）A．R1：R2=3：1B．把R1拉长到原来的3倍长后电阻等于R2C．将R1与R2串联后接于电源上，则功率之比P1：P2=1：3D ．将R 1与R 2并联后接于电源上，则电流比I 1：I 2=1：3 【答案】C 【解析】 【分析】通过I U -图象得出两电阻的关系.串联电路电流相等,并联电路,电压相等,电流比等于电阻之反比,并根据功率2P I R =,部分电路欧姆定律U I R =及电阻定律LR Sρ=,即可判定. 【详解】A ．根据I U -图象知,图线的斜率表示电阻的倒数,所以R 1：R 2=1：3, 所以A 选项是不符合题意的；B ．根据电阻定律:2L L R S Vρρ==当把1R 拉长到原来的3倍,则电阻变为原来的9倍,因此是R 2的3倍,所以B 选项是不符合题意的;C ．串联电路电流相等,所以将1R 与2R 串联后接于电源上,电流比：12:1:1I I =根据公式2P I R =可知：P 1：P 2=1：3所以C 选项是符合题意的； D ．并联电路,电压相等,根据公式UI R=可知，电流比等于电阻之反比,所以将1R 与2R 并联后接于电源上,电流比：12:3:1I I =所以D 选项是不符合题意的；5．阻值相等的四个电阻、电容器C 及电池(E 内阻可忽略)连接成如图所示电路.开关S 断开且电流稳定时，C 所带的电荷量为1Q ，闭合开关S ，电流再次稳定后，C 所带的电荷量为21.Q Q 与2Q 的比值为( )A ．25B ．12C ．35D ．23【答案】C 【解析】试题分析：根据等效电路，开关S 断开时，电容器的电压12112325+3E U R E R R =⋅⨯=，得11Q CU =；S 闭合时，211123+2E U R E R R=⋅=，22Q CU =，故112235Q U Q U ==，故选C ．【学科网考点定位】闭合电路的欧姆定律、电容器【名师点睛】此题是对闭合电路欧姆定律及电容器问题的考查；解题关键是要搞清电路的结构，画出等效电路图，搞清电容器两端的电压是哪个电阻两端的电压，然后根据Q=CU 求解电容器的带电荷量．6．一个电流表的满偏电流I g =1mA ，内阻为300Ω，要把它改装成一个量程为15V 的电压表，则应在电流表上（ ） A ．串联一个14700Ω的电阻 B ．并联一个14700Ω的电阻 C ．串联一个15000Ω的电阻 D ．并联一个15000Ω的电阻 【答案】A 【解析】 【分析】 【详解】根据电路串联分压和并联分流的特点，电流表改装成大量程的电压表需要串联一个大电阻分担多的电压；结合部分电路的欧姆定律可知()g g U I R R =+，代入数据得14700g gUR R I =-=Ω，故选A ． 【点睛】电流表串联电阻起分压作用为电压表，电压表串联电阻为总电阻减去电流表的内阻．总电阻=量程除以满偏电流，串联电阻为g gUR R I =-．7．关于电阻和电阻率下列说法正确的是( )A ．电阻率是表征材料导电性能的物理量，电阻率越大的导体对电流的阻碍作用越大B ．对某一确定的导体当温度升高时，若不计导体的体积和形状变化，发现它电阻增大，说明该导体材料的电阻率随温度的升高而增大C ．由R=U/I 可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比D ．一根粗细均匀的电阻丝，电阻为R. 若将电阻丝均匀拉长，使它的横截面的半径变为原来的1/2,则电阻丝的电阻变为4R【答案】B 【解析】 【详解】电阻率是表征材料导电性能好坏的物理量，电阻率越大，其导电性能越差；电阻率越小，则其导电性能越好；但导体对电流的阻碍作用取决于电阻的大小，而电阻与导体的长度和截面积有关，故电阻率大的导体对电流的阻碍作用不一定大，故A 错误；对某一确定的导体当温度升高时，若不计导体的体积和形状变化，发现它电阻增大，说明该导体材料的电阻率随温度的升高而增大，故B 正确．电阻大小是由导体本身的性质决定的，与电压和电流无关，故C 错误；一根粗细均匀的电阻丝，电阻为R ．若将电阻丝均匀拉长，使它的横截面的半径变为原来的12，截面积变成原来的14；长度将变成原来的4倍；根据R=ΡL/S 可知，电阻变成原来的16倍，故D 错误；故选B ． 【点睛】本题考查了电流、电阻、电阻率等内容，要求我们准确掌握各物理量的意义，注意电阻R 与导体两端的电压和通过的电流I 均无关，只取决于电阻率、导线长度和截面积大小．8．物理学中常用两个物理量的比值定义一个新的物理量，如速度是用位移与时间的比值来定义的，即xv t=．下面四个物理量的表达式不属于．．．比值定义的是 A ．电流qI t=B ．电势PE q ϕ=C ．电容Q C U= D ．电阻l R Sρ= 【答案】D 【解析】 A ：qI t=是电流的定义式，属于用比值来定义物理量的表达式．故A 项不选． B ：PE qϕ=是电势的定义式，属于用比值来定义物理量的表达式．故B 项不选． C ：QC U =是电容的定义式，属于用比值来定义物理量的表达式．故C 项不选． D ：lR Sρ=是电阻的决定式，不属于用比值来定义物理量的表达式．故选择D 项．点睛：注意区分定义式和决定式．9．在许多精密的仪器中，如果需要较精确地调节某一 电阻两端的电压，常常采用如图所示的电路通过两只滑动变阻器1R 和2R 对一阻值为500Ω左右的电阻0R 两端电压进行粗调和微调．已知两个滑动变阻器的最大阻值分别为200Ω和10Ω关于滑动变阻器1R 、2R 的连接关系和各自所起的作用，下列说法正确的是（）A．取1R=200Ω，2R＝10Ω，调节2R起粗调作用B．取1R=10Ω，2R=200Ω，调节2R起微调作用C．取1R=200Ω，2R=10Ω，调节1R起粗调作用D．取1R=10Ω，2R=200Ω，调节1R起微调作用【答案】B【解析】【分析】【详解】若1R=200Ω，2R＝10Ω,则2R与R0组成的部分电路的电阻远小于1R,移动1R上的滑片很不方便调节2R两端的电压.当1R=10Ω，2R=200Ω时,移动1R上的滑片使1R两端的电压变化较快,移动2R上的滑片使R0两端的电压变化相对较慢,故B对；ACD错故选B【点睛】滑动变阻器采用分压式接法时,为使电压变化明显,滑动变阻器的总电阻要远小于被测电阻的电阻值.10．如图所示，电流计的内阻R g=100Ω，满偏电流I g=1mA，R1=900Ω，R2=100/999Ω，则下列说法正确的是：A．当S1和S2均断开时，虚线框中可等效为电流表，最大量程是1AB．当S1和S2均断开时，虚线框中可等效为电压表，最大量程是10VC．当S1和S2均闭合时，虚线框中可等效为电压表，最大量程是0.1AD．当S1和S2均闭合时，虚线框中可等效为电流表，最大量程是1A【答案】D【解析】【详解】AB ：当S 1和S 2均断开时，表头与R 1串联，所以虚线框中可等效为电压表．最大量程()()10.0011009001g g U I R R V V =+=⨯+=．故AB 两项错误．CD ：当S 1和S 2均闭合时，R 1被短路，R 2与表头并联，所以虚线框中可等效为电流表，最大量程20.0011000.0011100999g g g I R I I A AR ⨯=+=+=．故C 项错误，D 项正确． 【点睛】表头与电阻串联，可等效为电压表；表头与电阻并联，可等效为电流表．再根据串并联关系求出最大量程．11．如图所示，电压表由灵敏电流计G 与电阻R 串联而成。
高中物理第十一章 电路及其应用精选测试卷测试卷(解析版)

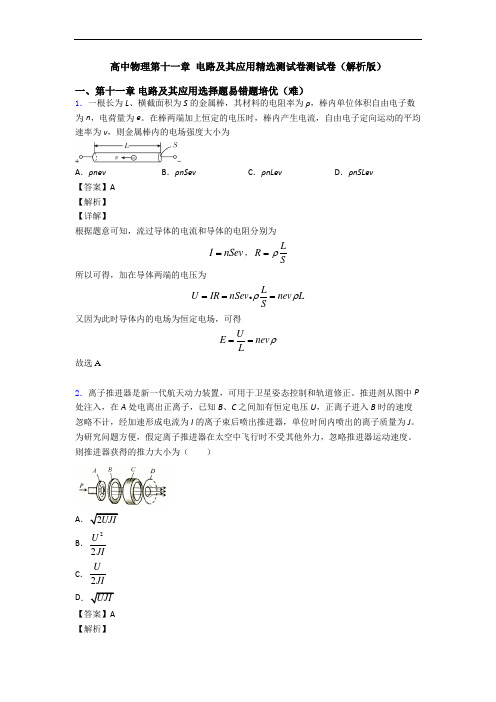

高中物理第十一章 电路及其应用精选测试卷测试卷（解析版）一、第十一章 电路及其应用选择题易错题培优（难）1．一根长为L 、横截面积为S 的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n ，电荷量为e 。
在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v ，则金属棒内的电场强度大小为A ．ρnevB ．ρnSevC ．ρnLevD ．ρnSLev【答案】A 【解析】 【详解】根据题意可知，流过导体的电流和导体的电阻分别为I nSev =，L R Sρ= 所以可得，加在导体两端的电压为LU IR nSev nev L Sρρ=== 又因为此时导体内的电场为恒定电场，可得UE nev Lρ== 故选A2．离子推进器是新一代航天动力装置，可用于卫星姿态控制和轨道修正。
推进剂从图中P 处注入，在A 处电离出正离子，已知B 、C 之间加有恒定电压U ，正离子进入B 时的速度忽略不计，经加速形成电流为I 的离子束后喷出推进器，单位时间内喷出的离子质量为J 。
为研究问题方便，假定离子推进器在太空中飞行时不受其他外力，忽略推进器运动速度。
则推进器获得的推力大小为（ ）A 2UJIB ．22U JIC ．2U JID UJI 【答案】A 【解析】【分析】【详解】在A处电离出正离子，经B、C间电压加速后，由动能定理可知212qU mv=解得2qUvm=以t秒内喷射的离子为研究对象，应用动量定理有Ft nmv=又因为=nqIt=nmJt解得2F UJI=根据牛顿第三定律知推进器获得的推力大小为2UJI，选项A正确，BCD错误。
故选A。
3．一个T形电路如图所示，电路中的电阻130R=Ω，2320R R==Ω，另有一测试电源，所提供电压恒为10V，以下说法正确的是A．若将cd端短路，ab之间的等效电阻是50ΩB．若将ab端短路，cd之间的等效电阻是40ΩC．当ab两端接上测试电源时，cd两端的电压为4VD．当cd两端接通测试电源时，ab两端的电压为6V【答案】C【解析】【分析】【详解】当cd端短路时，ab间电路的结构是：电阻23R R、并联后与1R串联，等效电阻为：23123202030402020R RR RR R⨯=+=+=Ω++，故A错误；当ab端短路时，cd之间电路结构是：电阻13R R、并联后与2R串联，等效电阻为：13213302020323020R RR RR R⨯=+=+=Ω++，故B错误；当ab两端接通测试电源时，cd两端的电压等于电阻R3两端的电压，313201043020RU E VR R==⨯=++；故C正确；当cd两端接通测试电源时，ab两端的电压等于电阻3R两端的电压，为3323201052020RU E VR R==⨯=++，故D错误；【点睛】对于电路问题，首先要明确电路的结构，并能正确应用串并联电路的规律进行分析，必要时应进行电路的简化．4．小灯泡的电流I随所加电压U变化如图所示，P为图线上一点，PN为图线的切线，PQ 为U轴的垂线，PM为I轴的垂线。
高中物理第十一章 电路及其应用第十一章 电路及其应用精选测试卷(Word版 含解析)

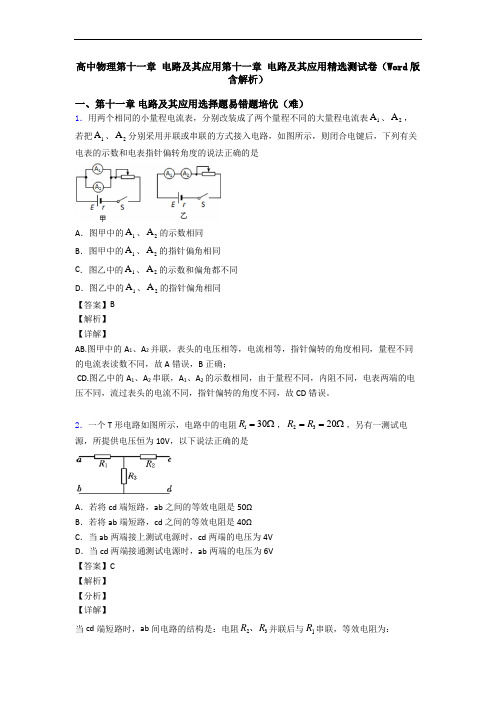

高中物理第十一章 电路及其应用第十一章 电路及其应用精选测试卷（Word 版含解析）一、第十一章 电路及其应用选择题易错题培优（难）1．用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表1A 、2A ，若把1A 、2A 分别采用并联或串联的方式接入电路，如图所示，则闭合电键后，下列有关电表的示数和电表指针偏转角度的说法正确的是A ．图甲中的1A 、2A 的示数相同B ．图甲中的1A 、2A 的指针偏角相同C ．图乙中的1A 、2A 的示数和偏角都不同D ．图乙中的1A 、2A 的指针偏角相同 【答案】B 【解析】 【详解】AB.图甲中的A 1、A 2并联，表头的电压相等，电流相等，指针偏转的角度相同，量程不同的电流表读数不同，故A 错误，B 正确；CD.图乙中的A 1、A 2串联，A 1、A 2的示数相同，由于量程不同，内阻不同，电表两端的电压不同，流过表头的电流不同，指针偏转的角度不同，故CD 错误。
2．一个T 形电路如图所示，电路中的电阻130R =Ω，2320R R ==Ω，另有一测试电源，所提供电压恒为10V ，以下说法正确的是A ．若将cd 端短路，ab 之间的等效电阻是50ΩB ．若将ab 端短路，cd 之间的等效电阻是40ΩC ．当ab 两端接上测试电源时，cd 两端的电压为4VD ．当cd 两端接通测试电源时，ab 两端的电压为6V 【答案】C 【解析】 【分析】 【详解】当cd 端短路时，ab 间电路的结构是：电阻23R R 、并联后与1R 串联，等效电阻为：23123202030402020R R R R R R ⨯=+=+=Ω++，故A 错误；当ab 端短路时，cd 之间电路结构是：电阻13R R 、并联后与2R 串联，等效电阻为：13213302020323020R R R R R R ⨯=+=+=Ω++，故B 错误；当ab 两端接通测试电源时，cd 两端的电压等于电阻R 3两端的电压，313201043020R U E V R R ==⨯=++；故C 正确；当cd 两端接通测试电源时，ab 两端的电压等于电阻3R 两端的电压，为3323201052020R U E V R R ==⨯=++，故D 错误；【点睛】对于电路问题，首先要明确电路的结构，并能正确应用串并联电路的规律进行分析，必要时应进行电路的简化．3．如图所示，P 为一块均匀的半圆形薄电阻合金片，先将它按图甲方式接在电极A 、B 之间，测出电阻为R ，然后再将它按图乙方式接在C 、D 之间，这时P 的电阻为（ ）A ．RB ．2RC ．4R D ．4R【答案】D 【解析】 【详解】将半圆形合金片从中间（图中虚线所示）割开，分成完全相同的两块，设每块电阻力R 0，则图中甲连接方式相当于两个电阻并联，图乙连接相当于两个电阻串联。
高中物理第十一章 电路及其应用第十一章 电路及其应用精选测试卷综合测试(Word版 含答案)
高中物理第十一章电路及其应用第十一章电路及其应用精选测试卷综合测试（Word版含答案）一、第十一章电路及其应用选择题易错题培优（难）1．电流表的内阻是R g=200 Ω,满刻度电流值是I g=500 μA,现欲把这电流表改装成量程为2．0 V的电压表,正确的方法是（）A．应并联一个3 800 Ω的电阻B．应串联一个3 800 Ω的电阻C．应并联一个0.05 Ω的电阻D．应串联一个0.05 Ω的电阻【答案】B【解析】【分析】【详解】把电流表改装成2V的电压表需要串联分压电阻，串联电阻阻值为：；故B正确，ACD错误；故选B．【点睛】本题考查了电压表的改装，知道电压表改装原理是解题的关键，应用串联电路特点与欧姆定律可以解题．2．阻值相等的四个电阻、电容器C及电池(E内阻可忽略)连接成如图所示电路.开关S断开且电流稳定时，C所带的电荷量为1Q，闭合开关S，电流再次稳定后，C所带的电荷量为21.Q Q与2Q的比值为()A．25B．12C．35D．23【答案】C【解析】试题分析：根据等效电路，开关S断开时，电容器的电压12112325+3EU R ER R=⋅⨯=，得11Q CU=；S闭合时，211123+2EU R ER R=⋅=，22Q CU=，故112235Q UQ U==，故选C．【学科网考点定位】闭合电路的欧姆定律、电容器【名师点睛】此题是对闭合电路欧姆定律及电容器问题的考查；解题关键是要搞清电路的结构，画出等效电路图，搞清电容器两端的电压是哪个电阻两端的电压，然后根据Q=CU 求解电容器的带电荷量．3．关于电阻和电阻率下列说法正确的是( )A．电阻率是表征材料导电性能的物理量，电阻率越大的导体对电流的阻碍作用越大B．对某一确定的导体当温度升高时，若不计导体的体积和形状变化，发现它电阻增大，说明该导体材料的电阻率随温度的升高而增大C．由R=U/I可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比D．一根粗细均匀的电阻丝，电阻为R. 若将电阻丝均匀拉长，使它的横截面的半径变为原来的1/2,则电阻丝的电阻变为4R【答案】B【解析】【详解】电阻率是表征材料导电性能好坏的物理量，电阻率越大，其导电性能越差；电阻率越小，则其导电性能越好；但导体对电流的阻碍作用取决于电阻的大小，而电阻与导体的长度和截面积有关，故电阻率大的导体对电流的阻碍作用不一定大，故A错误；对某一确定的导体当温度升高时，若不计导体的体积和形状变化，发现它电阻增大，说明该导体材料的电阻率随温度的升高而增大，故B正确．电阻大小是由导体本身的性质决定的，与电压和电流无关，故C错误；一根粗细均匀的电阻丝，电阻为R．若将电阻丝均匀拉长，使它的横截面的半径变为原来的12，截面积变成原来的14；长度将变成原来的4倍；根据R=ΡL/S可知，电阻变成原来的16倍，故D错误；故选B．【点睛】本题考查了电流、电阻、电阻率等内容，要求我们准确掌握各物理量的意义，注意电阻R 与导体两端的电压和通过的电流I均无关，只取决于电阻率、导线长度和截面积大小．4．用两只完全相同的电流表分别改装成一只电流表和一只电压表．将它们串联起来接入电路中，如图所示，接通电路后，下列判断正确的是A．两只电表的指针都不偏转B．两只电表的指针偏转角相同C．电流表指针的偏转角小于电压表指针的偏转角D．电流表指针的偏转角大于电压表指针的偏转角【答案】C【解析】【分析】【详解】电流表改装成电压表是串联较大的分压电阻；电流表改装成大量程电流表是并联较小的分流电阻；两表串联后，通过电流表的总电流与电压表的电流相等，由于电流表改装成大量程电流表是并联较小的分流电阻，所以大部分电流通过了分流电阻，通过表头的电流很小，电流表指针的偏转角小于电压表指针的偏转角，故ABD错误，C正确；故选C．【点睛】电流表改装成电压表是串联较大的分压电阻；电流表改装成大量程电流表是并联较小的分流电阻；将电压表和电流表串联，分析通过表头的电流关系，判断指针偏转角度的大小.5．为探究小灯泡L的伏安特性，连好图示的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光．由电流表和电压表得到的多组读数描绘出的U-I图象应是A．B．C．D．【答案】C【解析】【分析】根据电路中电阻的变化，确定电压与电流变化，并考虑温度对电阻的影响，运用U﹣I图象含义分析判断．【详解】当滑动变阻器在最左端时，灯泡连端电压为0，滑动变阻器逐渐向右移动，小灯泡的亮度逐渐变亮，直到正常发光．随着小灯泡两端电压的升高，电流也在升高，但是，小灯泡灯丝的电阻随着温度的升高而增大，在图像上各点切线斜率应越来越大．故C正确【考点】探究小灯泡的伏安特性曲线【点睛】考查闭合电路中动态变化问题的分析，需要注意的是灯泡的电阻随着电压的升高而增大；6．小灯泡通电后其电流 I 随所加电压 U 变化的图线如图所示，P 为图线上一点，PN 为图线的切线，PQ 为 U 轴的垂线，PM 为 I 轴的垂线．则下列说法中正确的是（ ）A ．随着所加电压的增大，小灯泡的电阻不变B ．随着所加电压的增大，小灯泡的电阻减小C ．对应 P 点，小灯泡的电阻为121U R I I =- D ．对应 P 点，小灯泡的电阻为12U R I = 【答案】D 【解析】 【分析】 【详解】A 、图线上的点与原点连线的斜率逐渐减小，说明随着所加电压的增大，电阻逐渐增大，故AB 错误；C 、对应P 点，根据欧姆定律可知小灯泡的电阻为11221U U R I I I =≠-，故C 错误，D 正确．7．如图所示，四个相同的电流表分别改装成两个安培表和两个伏特表，安培表A 1的量程大于A 2的量程，伏特表V 1的量程大于V 2的量程，把它们按图接入电路中，则下列说法正确的是（ ）A ．安培表A 1的偏转角大于安培表A 2的偏转角B ．安培表A 1的读数小于安培表A 2的读数C ．伏特表V 1的读数小于伏特表V 2的读数D ．伏特表V 1的偏转角等于伏特表V 2的偏转角 【答案】D 【解析】 【详解】AB ．安培表A 1、A 2并联，电压相同，表头的电流，指针偏转角度相同，由于安培表A 1的量程大于A 2的量程，则安培表A 1的读数大于安培表A 2的读数。
天津天津市南开中学物理第十一章 电路及其应用精选测试卷
天津天津市南开中学物理第十一章 电路及其应用精选测试卷一、第十一章 电路及其应用选择题易错题培优（难）1．用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表1A 、2A ，若把1A 、2A 分别采用并联或串联的方式接入电路，如图所示，则闭合电键后，下列有关电表的示数和电表指针偏转角度的说法正确的是A ．图甲中的1A 、2A 的示数相同B ．图甲中的1A 、2A 的指针偏角相同C ．图乙中的1A 、2A 的示数和偏角都不同D ．图乙中的1A 、2A 的指针偏角相同【答案】B【解析】【详解】AB.图甲中的A 1、A 2并联，表头的电压相等，电流相等，指针偏转的角度相同，量程不同的电流表读数不同，故A 错误，B 正确；CD.图乙中的A 1、A 2串联，A 1、A 2的示数相同，由于量程不同，内阻不同，电表两端的电压不同，流过表头的电流不同，指针偏转的角度不同，故CD 错误。
2．四盏灯泡接成如图所示的电路，a 、c 灯泡的规格为“220V 40W”，b 、d 灯泡的规格为“220V 100W”，各个灯泡的实际功率都 没有超过它的额定功率，则这四盏灯泡实际消耗功率大小的顺序是A ．a d c b P P P P >>>B ．a c d b P P P P >>>C ．a d b c P P P P >>>D ．c d a b P P P P >>>【答案】C【解析】【分析】【详解】根据公式2U P R=可得b 、d 的电阻小于a 、c 的电阻，a 、d 串联在干路，所以两灯泡的电流相等，故根据公式2P I R =可得a d P P >，因为通过b 、c 的电流之和等于d 的电流，所以通过d 的电流大于b 的电流，b 、c 并联，电压相同，由于b 的电阻小于c 的电阻，所以b 的电流大小于c 的电流，故根据公式2P I R =可得d b P P >，b c P P >，综合可得a d b c P P P P >>>，C 正确；【点睛】已知用电器的额定功率、额定电压，求实际电压的功率时，要抓住电阻不变这一关键点，能结合串并联电路的特点解题，难度适中．3．电流表的内阻是R g =200 Ω,满刻度电流值是I g =500 μA,现欲把这电流表改装成量程为2．0 V 的电压表,正确的方法是（ ）A ．应并联一个3 800 Ω的电阻B ．应串联一个3 800 Ω的电阻C ．应并联一个0.05 Ω的电阻D ．应串联一个0.05 Ω的电阻【答案】B【解析】【分析】【详解】把电流表改装成2V 的电压表需要串联分压电阻，串联电阻阻值为：；故B 正确，ACD 错误；故选B ．【点睛】本题考查了电压表的改装，知道电压表改装原理是解题的关键，应用串联电路特点与欧姆定律可以解题．4．1916年，斯泰瓦和托尔曼发现，不带电闭合金属圆线圈绕通过圆心且垂直于线圈平面的轴转动，在转速变化时，线圈中会有电流通过。
高中物理第十一章 电路及其应用第十一章 电路及其应用精选测试卷综合测试卷(word含答案)
高中物理第十一章 电路及其应用第十一章 电路及其应用精选测试卷综合测试卷（word 含答案）一、第十一章 电路及其应用选择题易错题培优（难）1．四盏灯泡接成如图所示的电路，a 、c 灯泡的规格为“220V 40W”，b 、d 灯泡的规格为“220V 100W”，各个灯泡的实际功率都 没有超过它的额定功率，则这四盏灯泡实际消耗功率大小的顺序是A ．a d c b P P P P >>>B ．a c d b P P P P >>>C ．a d b c P P P P >>>D ．c d a b P P P P >>>【答案】C【解析】【分析】【详解】根据公式2U P R=可得b 、d 的电阻小于a 、c 的电阻，a 、d 串联在干路，所以两灯泡的电流相等，故根据公式2P I R =可得a d P P >，因为通过b 、c 的电流之和等于d 的电流，所以通过d 的电流大于b 的电流，b 、c 并联，电压相同，由于b 的电阻小于c 的电阻，所以b 的电流大小于c 的电流，故根据公式2P I R =可得d b P P >，b c P P >，综合可得a d b c P P P P >>>，C 正确；【点睛】已知用电器的额定功率、额定电压，求实际电压的功率时，要抓住电阻不变这一关键点，能结合串并联电路的特点解题，难度适中．2．离子推进器是新一代航天动力装置，可用于卫星姿态控制和轨道修正。
推进剂从图中P 处注入，在A 处电离出正离子，已知B 、C 之间加有恒定电压U ，正离子进入B 时的速度忽略不计，经加速形成电流为I 的离子束后喷出推进器，单位时间内喷出的离子质量为J 。
为研究问题方便，假定离子推进器在太空中飞行时不受其他外力，忽略推进器运动速度。
则推进器获得的推力大小为（ ）A 2UJIB ．22U JIC ．2U JID UJI 【答案】A【解析】【分析】【详解】在A 处电离出正离子，经B 、C 间电压加速后，由动能定理可知212qU mv =解得 2qU v m= 以t 秒内喷射的离子为研究对象，应用动量定理有Ft nmv = 又因为=nq I t =nm J t解得 2F UJI =2UJI A 正确，BCD 错误。
高中物理第十一章 电路及其应用第十一章 电路及其应用精选测试卷试卷(word版含答案)
高中物理第十一章 电路及其应用第十一章 电路及其应用精选测试卷试卷（word 版含答案）一、第十一章 电路及其应用选择题易错题培优（难）1．用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表1A 、2A ，若把1A 、2A 分别采用并联或串联的方式接入电路，如图所示，则闭合电键后，下列有关电表的示数和电表指针偏转角度的说法正确的是A ．图甲中的1A 、2A 的示数相同B ．图甲中的1A 、2A 的指针偏角相同C ．图乙中的1A 、2A 的示数和偏角都不同D ．图乙中的1A 、2A 的指针偏角相同【答案】B【解析】【详解】AB.图甲中的A 1、A 2并联，表头的电压相等，电流相等，指针偏转的角度相同，量程不同的电流表读数不同，故A 错误，B 正确；CD.图乙中的A 1、A 2串联，A 1、A 2的示数相同，由于量程不同，内阻不同，电表两端的电压不同，流过表头的电流不同，指针偏转的角度不同，故CD 错误。
2．如图甲所示的电路中, a b c 、、是三个完全相同的灯泡,已知灯泡的伏安特性曲线如图乙所示,已知该伏安特性曲线过点(0.4V,0.125A),闭合电键后流过电源的电流为0.25A ．则下列说法正确的是（ ）A ．灯泡a 两端电压为灯泡b 两端电压的2倍B ．灯泡a 的功率为0.75WC ．灯泡b 的阻值为12D ．灯泡a b 、的电功率之比为4:1【答案】B【解析】AB 、由伏安特性曲线可知三个灯泡不是定值电阻，其阻值也不是线性变化的，当电路中的总电流为0.25 A 时，通过灯泡b 、c 的电流均为0.125 A ，由图像可知，灯泡a 两端的电压为3.0 V ，灯泡b 两端的电压是0.4 V ，灯泡a 的功率为30.250.75P UI W ==⨯=故A 错；B 对C 、灯泡b 的阻值为0.4 3.20.125U R I ===Ω ,故C 错； D 、灯泡a 的功率为30.250.75a P UI W ==⨯= ，灯泡b 的功率为0.40.1250.05b P U I W ==⨯='' ，所以灯泡a 、b 的电功率之比为15:1，故D 错； 故选B3．两个定值电阻R 1、R 2串联后接在输出电压U 恒为10 V 的直流电源上，有人把一个电压表并联在R 1两端（如图），电压表的示数为6V ，如果将电表改接在R 2两端，则电压表的示数将（ ）A ．小于4VB ．等于4VC ．大于4V 小于6VD ．等于或大于6V【答案】A【解析】 试题分析：将电压表与电阻R 1并联时，电压表的读数为6V ，则电阻R 2两端的电压为4V ．将电压表与电阻R 1并联，则其并联的总电阻小于R 1，121 6R U V R R ⋅=+并并，2214R U V R R ⋅=+并；若将电压表与电阻R 2并联，则其并联的总电阻小于R 2，根据串联电阻的电压分配可知，2222121214R R R U U U V R R R R R R =+++并并并＜＜，所以电压表的读数将小于4V ，故A 正确，BCD 错误；故选A.考点：部分电路的欧姆定律的应用【名师点睛】本题考查了部分电路的欧姆定律的应用问题，是基本的电路电压关系的应用，注意串联电路总电压等于个元件电压之和，并且要注意并联电路的电阻计算；此题是基础题，考查电压表对接入电路的影响.4．如图所示，其中电流表A 的量程为0.6A ，表盘均匀划分为30个小格，每一小格表示0.02A ；R 1的阻值等于电流表内阻阻值的一半；R 2的阻值等于电流表内阻的2倍．若用电流表A 的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是（ ）A．将接线柱1、2接入电路时，每一小格表示0.04AB．将接线柱1、2接入电路时，每一小格表示0.02AC．将接线柱1、3接入电路时，每一小格表示0.06AD．将接线柱1、3接入电路时，每一小格表示0.01A【答案】C【解析】【分析】【详解】当接线柱1、2接入电路时，R1与电流表并联，由于R1＝，可知流过R1的电流为流过电流表电流的2倍，所以1、2接线柱间的电流为通过电流表电流的3倍，所以每一小格是原来的3倍，即为0.06 A，所以A、B错误；当接线柱1、3接入电路时，电流表与R1并联，然后再与R2串联，串联电阻对电流无影响，与1、2接入电路的效果一样，所以每一小格表示0.06 A，C正确，D错误．5．如图所示，甲、乙两个电路都是由一个灵敏电流计G和一个滑动变阻器R组成，()1甲表是电流表，R增大时量程增大()2甲表是电流表，R增大时量程减小()3乙表是电压表，R增大时量程增大()4乙表是电压表，R增大时量程减小下列说法正确的是()A．()1和()3B．()1和()4C．()2和()3D．()2和()4【答案】C【解析】【分析】灵敏电流计G和变阻器R并联时，由于变阻器的分流，测量的电流增大，改装成电流表，而灵敏电流计G和变阻器R串联时，由于变阻器的分压，测量的电压增大，改装成电压表．【详解】由图甲所示可知，G与电阻R并联，甲表是电流表，R增大时，甲表中变阻器分流减小，量程减小，故（1）错误，（2）正确．由图乙所示可知，G与R串联，乙是电压表，R增大时，变阻器分担的电压增大，乙表量程增大，故（3）正确，（4）错误；故C正确；故选C．【点睛】本题考查电表改装原理的理解能力．当电流计的指针满偏时，电流表或电压表的指针满偏，所测量的电流或电压达到最大值．6．两只电压表V1和V2是由完全相同的两个电流计改装成的，V1表的量程是5 V，V2表的量程是15 V，把它们串联起来接入电路中，则（）A．它们的示数相等，指针偏转角度也相等B．它们的示数之比为l:3，指针偏转角度相等C．它们的示数相等，指针偏转角度之比为1:3D．它们的示数之比、指针偏转角度之比均为1:3【答案】B【解析】【分析】【详解】电压表是由电流计与定值电阻串联改装而成的；V1表的量程是5V，V2表的量程是15V，相同的两个电流计改装，可知，V2表的内阻是V1表的内阻的3倍．把它们串联接入电路，通过的电流相等，电表指针的偏角相同；电表两端电压之比等于内阻之比1：3，它们的示数之比为1：3．故B项正确，ACD错误。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
天津市实验中学物理第十一章 电路及其应用精选测试卷专题练习 一、第十一章 电路及其应用选择题易错题培优（难） 1．用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表1A、2A，
若把1A、2A分别采用并联或串联的方式接入电路，如图所示，则闭合电键后，下列有关电表的示数和电表指针偏转角度的说法正确的是
A．图甲中的1A、2A的示数相同
B．图甲中的1A、2A的指针偏角相同
C．图乙中的1A、2A的示数和偏角都不同
D．图乙中的1A、2A的指针偏角相同
【答案】B 【解析】 【详解】 AB.图甲中的A1、A2并联，表头的电压相等，电流相等，指针偏转的角度相同，量程不同
的电流表读数不同，故A错误，B正确； CD.图乙中的A1、A2串联，A1、A2的示数相同，由于量程不同，内阻不同，电表两端的电
压不同，流过表头的电流不同，指针偏转的角度不同，故CD错误。
2．如图甲所示的电路中, abc、、是三个完全相同的灯泡,已知灯泡的伏安特性曲线如图乙所示,已知该伏安特性曲线过点(0.4V,0.125A),闭合电键后流过电源的电流为0.25A．则下列说法正确的是（ ）
A．灯泡a两端电压为灯泡b两端电压的2倍
B．灯泡a的功率为
0.75W
C．灯泡b的阻值为
12
D．灯泡ab、的电功率之比为
4:1
【答案】B 【解析】 AB、由伏安特性曲线可知三个灯泡不是定值电阻，其阻值也不是线性变化的，当电路中的 总电流为0.25 A时，通过灯泡b、c的电流均为0.125 A，由图像可知，灯泡a两端的电压为3.0 V，灯泡b两端的电压是0.4 V，灯泡a的功率为30.250.75PUIW故A错；B对
C、灯泡b的阻值为0.43.20.125URI ,故C错； D、灯泡a的功率为30.250.75aPUIW ，灯泡b的功率为
0.40.1250.05bPUIW ，所以灯泡a、b的电功率之比为15:1，故D错；
故选B
3．某个由导电介质制成的电阻截面如图所示，导电介质的电阻率为ρ，制成内外半径分别
为a和b的半球壳层形状（图中阴影部分），半径为a、电阻不计的球形电极被嵌入导电介质的球心成为一个引出电极，在导电介质的外层球壳上镀上一层电阻不计的金属膜成为另外一个电极．设该电阻的阻值为R．下面给出R的四个表达式中只有一个是合理的，你可能不会求解R，但是你可以通过一定的物理分析，对下列表达式的合理性做出判断．根据你的判断，R的合理表达式应为（ ）
A．
2316360xx
B．
()2baRab
C．
2()abRba
D．
2(+)abRba
【答案】B 【解析】 试题分析：A、等式左边的单位是Ω，右边的单位是Ω，单位是合理的．将b=a代入得到R≠0，因为电阻是很薄的一层，电阻应该很小，这个等式是不合理的．故A错误．B、等式
左边的单位是Ω，右边的单位是Ω，单位是合理的．将b=a代入得到R=0，根据上面分析是合理的．故B正确．C、等式左边的单位是Ω，右边的单位是Ω•m2，左右两边单位不同，则此式不合理．故C错误．D、等式左边的单位是Ω，右边的单位是Ω•m2，左右两边单位不同，则此式不合理．故D错误．故选B． 考点：考查电阻定律． 【名师点睛】根据单位（量纲）检查方程是否正确是常用的方法．再从数学的角度分析等式的合理性． 4．一个T形电路如图所示，电路中的电阻130R，2320RR，另有一测试电源，所提供电压恒为10V，以下说法正确的是
A．若将cd端短路，ab之间的等效电阻是50Ω B．若将ab端短路，cd之间的等效电阻是40Ω C．当ab两端接上测试电源时，cd两端的电压为4V D．当cd两端接通测试电源时，ab两端的电压为6V 【答案】C 【解析】 【分析】 【详解】
当cd端短路时，ab间电路的结构是：电阻23RR、并联后与1R串联，等效电阻为：
231
23
202030402020RRRRRR
，故A错误；当ab端短路时，cd之间电路结构
是：电阻13RR、并联后与2R串联，等效电阻为：132
13
302020323020RRRRRR
，故B错误；当ab两端接通测试电源时，cd两端
的电压等于电阻R3两端的电压，313201043020RUEVRR；故C正确；当cd两端接通测试电源时，ab两端的电压等于电阻3R两端的电压，为33
23
201052020RUEVRR
，故D错误；
【点睛】 对于电路问题，首先要明确电路的结构，并能正确应用串并联电路的规律进行分析，必要时应进行电路的简化．
5．阻值相等的四个电阻、电容器C及电池(E内阻可忽略)连接成如图所示电路.开关S断开且电流稳定时，C所带的电荷量为1Q，闭合开关S，电流再次稳定后，C所带的电荷量为21.QQ与2Q的比值为( ) A．25 B．12 C．35 D．
2
3 【答案】C 【解析】
试题分析：根据等效电路，开关S断开时，电容器的电压12112325+3EURERR，
得11QCU；S闭合时，211123+2EURERR，22QCU，故112235QUQU，故选C．
【学科网考点定位】闭合电路的欧姆定律、电容器 【名师点睛】此题是对闭合电路欧姆定律及电容器问题的考查；解题关键是要搞清电路的结构，画出等效电路图，搞清电容器两端的电压是哪个电阻两端的电压，然后根据Q=CU求解电容器的带电荷量．
6．如图所示是一个电路的一部分,其中R1=10Ω,R2=4Ω,R3=4Ω,I1=0.3A,I2=0.5A,那么电流表测得的电流为( )
A．0.25A，方向向右
B．0.15A，方向向左
C．0.75A，方向向左
D．0.35A，方向向右
【答案】A 【解析】 【详解】
1R两端的电压：
1110.310V3VUIR
2R两端的电压：
2220.54V2VUIR
1R左端与2R的左端电势相等，而12UU，则有1R右端的电势低于2R右端的电位。
3 R两端的电压：
312 3V2V1VUUU 通过3R的电流： 33
3
0.25AUIR
3 R上端电势低，下端电势高，电流方向由下向上，因此用节点法可知通过电流表的电流
方向向右；设电流表的示数为AI，对于电流表左端的节点，流入节点的电流等于流出节点的电流，即A32III，所以电流表的示数：
A230.5A0.25A0.25AIII A.0.25A，方向向右与分析相符，符合题意；
B.0.15A，方向向左与分析不符，不符合题意；
C.0.75A，方向向左与分析不符，不符合题意；
D. 0.35A，方向向右与分析不符，不符合题意；
7．如图，有一未知电阻Rx，为了较准确地测出电阻值，利用试触法得到两组数据，接a时得到数据为6V、0.15A，接b时得到数据为5.8V、0.2A，那么该电阻测得较为准确的数值及它与与真实值比较的情况是 （ ）
A．29Ω，大于真实值 B．40Ω，大于真实值
C．29Ω，小于真实值 D．40Ω，小于真实值
【答案】B 【解析】 【详解】
开关接a、b两点时，电压表示数相对变化量65.81630UU，电流表示数相对变化量0.20.1510.153II，则有IUIU，电流表示数变化量大，则电流表应采用内接法，
即开关应接在a点，电阻测量值6400.15R；由于采用电流表内接法，电流表分压，电压测量值大于真实值，电阻测量值大于真实值，故选项B正确，A、C、D错误。
8．雷击，指打雷时电流通过人、畜、树木、建筑物等而造成杀伤或破坏，其中一种雷击形式是带电的云层与大地上某点之间发生迅猛的放电现象，叫作“直击雷”。若某次发生“直击雷”前瞬间云层所带的电荷量为8C，雷击时放电时间为200μs，则此次雷击时的平均电流为 A．0. 04A B．
4410A
C．0. 08A D．
4810A
【答案】B
