消防水泵扬程计算
水泵扬程简单计算公式
水泵扬程的简单计算公式为：
H = (P / (ρ * g)) + (V^2 / (2 * g)) + Z
其中：
H 为水泵的总扬程（单位：米）
P 为水泵的功率（单位：瓦特）
ρ为水的密度（单位：千克/立方米）
g 为重力加速度（单位：米/秒^2）
V 为水流速度（单位：米/秒）
Z 为水位高度差（单位：米）
这个公式基于能量守恒原理，将水泵功率转换为水的位能和动能。
第一项表示由功率提供的静态扬程，第二项表示由流速产生的动态扬程，第三项表示水位的高度差。
请注意，这是一个简化的计算公式，忽略了一些复杂的因素，例如摩擦损失、液体粘度等。
对于精确的扬程计算，可能需要考虑更多的参数和修正。

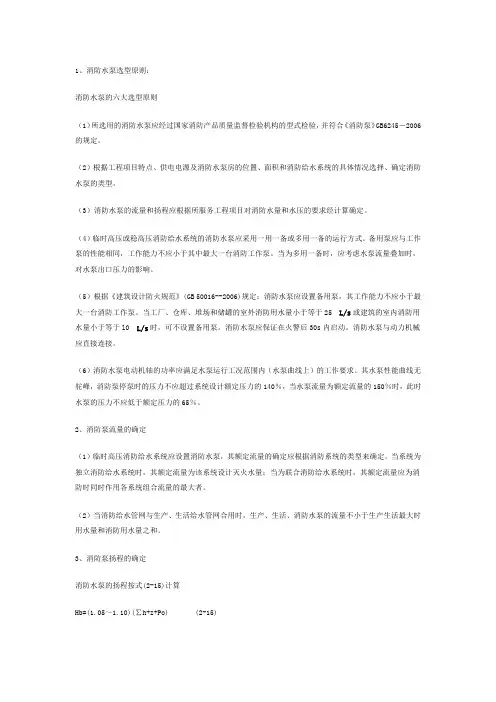

消防水泵如何选型以及流量和扬程的确定
1、消防水泵选型原则：消防水泵的六大选型原则（1）所选用的消防水泵应经过国家消防产品质量监督检验机构的型式检验，并符合《消防泵》GB6245－2006的规定。
（2）根据工程项目特点、供电电源及消防水泵房的位置、面积和消防给水系统的具体情况选择、确定消防水泵的类型。
（3）消防水泵的流量和扬程应根据所服务工程项目对消防水量和水压的要求经计算确定。
（4）临时高压或稳高压消防给水系统的消防水泵应采用一用一备或多用一备的运行方式。
备用泵应与工作泵的性能相同，工作能力不应小于其中最大一台消防工作泵。
当为多用一备时，应考虑水泵流量叠加时，对水泵出口压力的影响。
（5）根据《建筑设计防火规范》(GB 50016--2006)规定：消防水泵应设置备用泵，其工作能力不应小于最大一台消防工作泵。
当工厂、仓库、堆场和储罐的室外消防用水量小于等于25 L/s或建筑的室内消防用水量小于等于l0 L/s时，可不设置备用泵。
消防水泵应保证在火警后30s内启动。
消防水泵与动力机械应直接连接。
（6）消防水泵电动机轴的功率应满足水泵运行工况范围内（水泵曲线上）的工作要求。
其水泵性能曲线无驼峰，消防泵停泵时的压力不应超过系统设计额定压力的140％，当水泵流量为额定流量的150％时，此时水泵的压力不应低于额定压力的65％。
2、消防泵流量的确定（1）临时高压消防给水系统应设置消防水泵，其额定流量的确定应根据消防系统的类型来确定。
当系统为独立消防给水系统时，其额定流量为该系统设计灭火水量；当为联合消防给水系统时，其额定流量应为消防时同时作用各系统组合流量的最大者。
（2）当消防给水管网与生产、生活给水管网合用时，生产、生活、消防水泵的流量不小于生产生活最大时用水量和消防用水量之和。
3、消防泵扬程的确定消防水泵的扬程按式(2-15)计算Hb=(1.05～1.10)(∑h+z+Po) (2-15)式中Hb——消防水泵扬程(MPa)；1．05～1．10——安全系数；∑h——管道的沿程和局部水头损失的累积值(MPa)；z——最不利点与消防水池的最低水位几何高差(MPa)；P0——最不利点处工作压力(MPa)。

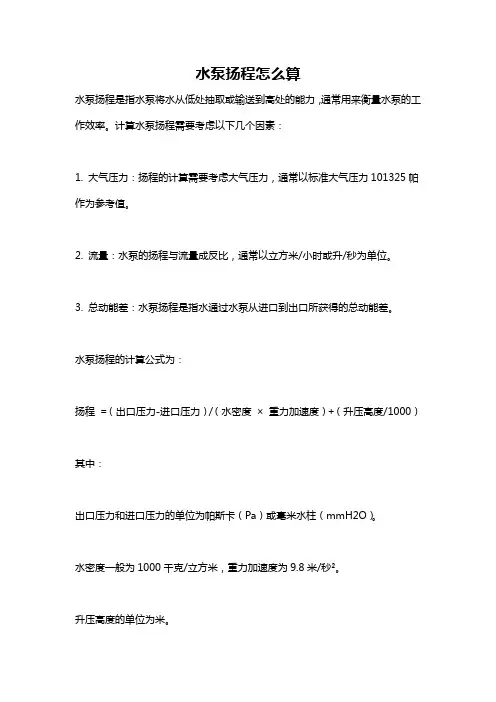

水泵扬程怎么算
水泵扬程怎么算
水泵扬程是指水泵将水从低处抽取或输送到高处的能力，通常用来衡量水泵的工作效率。
计算水泵扬程需要考虑以下几个因素：
1. 大气压力：扬程的计算需要考虑大气压力，通常以标准大气压力101325帕作为参考值。
2. 流量：水泵的扬程与流量成反比，通常以立方米/小时或升/秒为单位。
3. 总动能差：水泵扬程是指水通过水泵从进口到出口所获得的总动能差。
水泵扬程的计算公式为：
扬程=（出口压力-进口压力）/（水密度×重力加速度）+（升压高度/1000）
其中：
出口压力和进口压力的单位为帕斯卡（Pa）或毫米水柱（mmH2O）。
水密度一般为1000千克/立方米，重力加速度为9.8米/秒²。
升压高度的单位为米。
根据以上公式，可以计算出水泵的扬程。
水泵功率与流量扬程计算公式
水泵功率与流量扬程计算公式
水泵的功率与流量扬程之间有如下计算公式：
功率（单位：千瓦）= 流量（单位：立方米/秒） ×扬程（单位：米） ×水的重力加速度（约为9.8米/秒²） ÷ 1000
其中，水泵的功率是指水泵所需的功率，单位为千瓦，表示每秒所需的功率大小；流量是指水泵流出的水流量，单位为立方米/秒；扬程是指水流从水泵进入水管并达到最高高度的垂直距离，单位为米；水的重力加速度是指水在自由下落过程中每秒钟速度的增加量，约为9.8米/秒²；公式最后的除以1000是将结果转换为千瓦。
这个公式可以用于计算水泵的功率和流量扬程之间的关系。

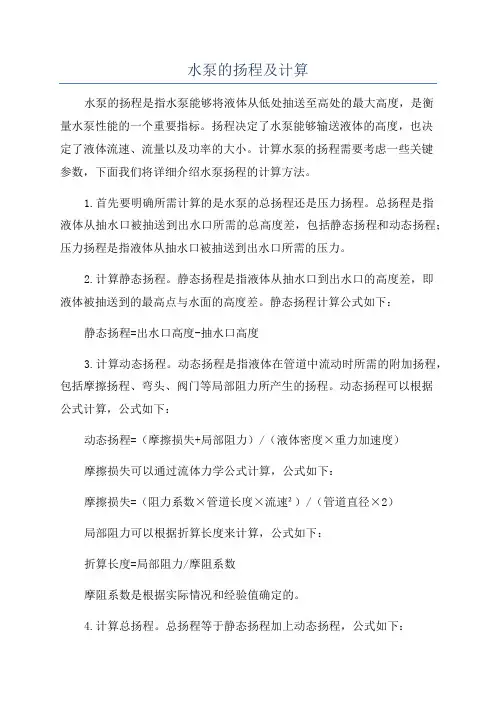

水泵的扬程及计算
水泵的扬程及计算水泵的扬程是指水泵能够将液体从低处抽送至高处的最大高度，是衡量水泵性能的一个重要指标。
扬程决定了水泵能够输送液体的高度，也决定了液体流速、流量以及功率的大小。
计算水泵的扬程需要考虑一些关键参数，下面我们将详细介绍水泵扬程的计算方法。
1.首先要明确所需计算的是水泵的总扬程还是压力扬程。
总扬程是指液体从抽水口被抽送到出水口所需的总高度差，包括静态扬程和动态扬程；压力扬程是指液体从抽水口被抽送到出水口所需的压力。
2.计算静态扬程。
静态扬程是指液体从抽水口到出水口的高度差，即液体被抽送到的最高点与水面的高度差。
静态扬程计算公式如下：静态扬程=出水口高度-抽水口高度3.计算动态扬程。
动态扬程是指液体在管道中流动时所需的附加扬程，包括摩擦扬程、弯头、阀门等局部阻力所产生的扬程。
动态扬程可以根据公式计算，公式如下：动态扬程=（摩擦损失+局部阻力）/（液体密度×重力加速度）摩擦损失可以通过流体力学公式计算，公式如下：摩擦损失=（阻力系数×管道长度×流速²）/（管道直径×2）局部阻力可以根据折算长度来计算，公式如下：折算长度=局部阻力/摩阻系数摩阻系数是根据实际情况和经验值确定的。
4.计算总扬程。
总扬程等于静态扬程加上动态扬程，公式如下：总扬程=静态扬程+动态扬程根据上述的计算方法，我们就能够准确计算出水泵的扬程了。
需要注意的是，实际操作中还需要考虑一些修正因素，如管道内的摩擦阻力、局部阻力等，以确保计算结果的准确性。
除了理论计算，还需要实际测量和现场试验来确定水泵的扬程。
在实际应用中，为了保证水泵的正常运行和工作效率，通常会根据需要选择能够提供足够扬程的水泵，并且考虑到管道的摩擦阻力和局部阻力等参数。
此外，还需要根据不同的工况和流量需求来选择合适的水泵型号和规格。
综上所述，水泵的扬程是衡量水泵性能的重要指标，计算扬程需要考虑静态扬程和动态扬程，需要根据理论计算、实际测量和现场试验等多种方法来确定。
消防泵压力于杨程之间的关系
水泵参数中压力与杨程的关系说明
根据液体压强公式，即：
P=pgH
式中：P：压力（单位Pa）p：介质的密度（单位为kg/m3）G：重力加速度（单位m/s2）H：扬程（单位为m）
由上面关系，我们只要知道介质的密度和扬程即可算出水泵的出口压力；反之，只要知道水泵的进出口压力和介质的密度，即可算出介质能达到的高度，即：
H=P/(pg)
本项目选用型号为XBD-SLS7/30-80的水泵杨程为：
压力P=0.7MPa=700000Pa，水的密度p=1g/cm3=1000kg/m3 重力加速度g=9.8m/s2
H=700000/(9.8*1000)=71.42m
本项目选用型号为XBD-SLS9/30-80的水泵杨程为：
压力P=0.9MPa=900000Pa，水的密度p=1g/cm3=1000kg/m3 重力加速度g=9.8m/s2
H=900000/(9.8*1000)=71.42m=91.83m
通过计算得出我方选送设备参数满足设计要求。
注：此项目选用消防泵设备为上海连成泵业消防泵。
常见消防泵参数中有时会无杨程参数问题，做此解答。
水泵扬程计算标准
水泵扬程计算标准
水泵扬程是指泵的有效压头，即单位质量流体通过泵获得的能量净增加值。
它是一个重要的工作性能参数，也被称为压头。
扬程可以通过以下公式表示：
H=(p2-p1)/ρg+(v22-v12)/2g+z2-z1
其中：
H代表扬程，单位为米(m)。
p1和p2分别表示泵进出口处液体的压强，单位为帕斯卡(Pa)。
v1和v2分别表示流体在泵进出口处的流速，单位为米/秒(m/s)。
z1和z2分别表示进出口高度，单位为米(m)。
ρ表示液体密度，单位为千克/立方米(kg/m3)。
g表示重力加速度，约为米/秒^2。
在实际应用中，可以根据泵的具体参数（如进出口压强、流速、高度等）以及液体的密度，代入上述公式计算出泵的扬程。
请注意，上述公式只是一个理论模型，实际应用中还需考虑其他因素（如管路阻力、流体粘度等）对扬程的影响。
水泵扬程计算
水泵扬程计算
水泵扬程计算是指根据水泵的工作条件和性能参数，计算出水泵的扬程。
水泵的扬程是指水被抽离或推动到一定高度所需的能量，也可以理解为水的抬升高度。
通常情况下，水泵扬程计算可按如下公式进行：
扬程（h）= 基本扬程（H0）+ 动态扬程（Hd）+ 摩擦扬程（Hf）
其中：
基本扬程（H0）：指水泵在无流量状态下，水从进水口到出水口的垂直高度差。
动态扬程（Hd）：指水流通过水泵及相关管道时，由于水
流摩速和速度变化引起的能量损失。
摩擦扬程（Hf）：指由于水流在水泵及相关管道中的摩擦
引起的能量损失。
需要注意的是，水泵的扬程还受到其他因素的影响，如系
统压力损失、管道摩阻等。
因此，在实际计算中还应考虑
这些因素，以获得更精确的结果。
此外，根据不同类型的水泵，也有针对性的扬程计算公式，如离心泵、柱塞泵等。
具体计算方法可以参考相关专业资
料或咨询水泵制造商。
水泵的扬程及计算
水泵的扬程及计算单位质量液体流经泵后获得的有效能量。
是泵的重要工作能参数，又称压头。
可表示为流体的压力能头、动能头和位能头的增加，即()1212122z z gc c pg p p H -+-+-=式中 H ——扬程，m ； p 1，p 2——泵进出口处液体的压力，Pa ；c 1，c 2——流体在泵进出口处的流速，m ／s ；z 1，z 2——进出口高度，m ；ρ——液体密度，kg ／m 3；g ——重力加速度，m ／s 2。
水泵的扬程、流量和功率是考察水泵性能的重要参数：1、 流量：水泵的流量又称为输水量，它是指水泵在单位时间内输送水的数量。
以符号Q 来表示，其单位为升/秒、立方米/秒、立方米/小时。
2、 扬程：水泵的扬程是指水泵能够扬水的高度，通常以符号H 来表示，其单位为米。
离心泵的扬程以叶轮中心线为基准，分由两部分组成。
从水泵叶轮中心线至水源水面的垂直高度，即水泵能把水吸上来的高度，叫做吸水扬程，简称吸程；从水泵叶轮中心线至出水池水面的垂直高度，即水泵能把水压上去的高度，叫做压水扬程，简称压程。
即 水泵扬程= 吸水扬程 + 压水扬程 应当指出，铭牌上标示的扬程是指水泵本身所能产生的扬程，它不含管道水流受摩擦阻力而引起的损失扬程。
在选用水泵时，注意不可忽略。
否则，将会抽不上水来。
3、 功率：在单位时间内，机器所做功的大小叫做功率。
通常用符号N 来表示。
常用的单位有：公斤·米/秒、千瓦、马力。
通常电动机的功率单位用千瓦表示；柴油机或汽油机的功率单位用马力表示。
动力机传给水泵轴的功率，称为轴功率，可以理解为水泵的输入功率，通常讲水泵功率就是指轴功率。
4、 由于轴承和填料的摩擦阻力；叶轮旋转时与水的摩擦；泵内水流的漩涡、间隙回流、进出、口冲击等原因。
必然消耗了一部分功率，所以水泵不可能将动力机输入的功率完全变为有效功率，其中定有功率损失，也就是说，水泵的有效功率与泵内损失功率之和为水泵的轴功率。
消防水泵合理额定扬程的计算方法
【 Ａｂ ｓ ｔ ｒ ａ ｃ ｔ 】Ｔ ｈ ｅ ａ ｕ ｔ ｈ ｏ ｒ ｃ ｏ ｍｂ ｉ ｎ ｅ ｄ ｗｉ ｔ ｈ ｐ ｒ ａ ｃ ｔ ｉ ｃ ａ ｌ ｗ ｏ ｒ ｋ ｅ ｘ ｐ ｅ ｒ ｉ ｅ ｎ －
ｃ ｅ ｓ ， ａ ｎ ｄ ｔ ｈ ｒ ｏ ｕ ｇ ｈ ｔ ｈ ｅ ｏ ｒ ｅ ｔ ｉ ｃ ｌ ａ ｎａ ａ ｌｙ ｓ ｉ ｓ ， ｐ ｒ ｏ ｐ ｏ ｓ ｅ ｓ ｔ ｈ ｅ ｃ ａ ｌ ｃ ｕ ｌ ａ ｔ ｉ ｏ ｎ ｍｅ ｔ ｈ ｏ ｄ ｏ ｆ ｔ ｈ ｅ ｒ ａ ｔ ｅ ｄ ｈ ｅ ａ ｄ ｏ ｆｆ ｉ ｒ ｅ ｐ ｕ ｍｐ ＿ 一
需用 系 数 为 １ ． ２ ０ ～１ ． ３ ０ ， 取 １ ． ２ ０ ： 该楼最不利 点 （ ４
【 关键词】消防水泵 额 定扬 程计算公式 需用系数
而且一般情况 下离 心泵 的出水管上控制 阀门往 往 是关闭的 ，以使水泵启 动电流小、水泵能可靠启 动 。但 相关消防规范规定 消防水泵的出水管上控制 阀门应 保持完全开启状态 ，以保 证发生火灾时消 防 水泵 能立刻启动供水到消 防管网且流量应达到设计
程 的 下 降 曲率 ） 、轴 功 率 基 本 只 与 流 量 成 正 比 。 水
泵的额定扬程提 出的计 算方法—— 需用系数法 。
泵轴功率与效率成反 比，效率越 小则水泵轴功率越
大 、水 泵 电动 机 的运 行 电 流越 大 。
４层，消火 栓 管 网 的 结 构 简 单 ，不 分 区 ， 管 损 小 ，
ｍｅ ｔ ｈｏ ｄ．
ｒ ｅ ｑ ｕ ｉ ｒ ｅ ｄ ｃ ｏ ｅ ｆ ｉ ｆ ｃ ｉ ｅ ｎ ｔ
又如某 高层住 宅楼的消火栓水泵 安装在 地下 １ 层水泵房，该楼 地上 １ ２层高，最高处室 内消火栓在
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
序号管径内径（mm）流量（L/s）管长（m）流速
1010510801.155
208010501.990
301000.000
401000.000
501000.000
601000.000
701000.000
801000.000
901000.000
1001000.000
1101000.000
1201000.000
1301000.000
1401000.000
1501000.000
设计充实水柱长度
水枪实际射流量
水枪喷嘴处所需的压力
水带阻力损失
最不利点消火栓栓口（或喷头）水压（m）
最不利点消火栓(或喷头)与消防水池最低水位之间的高程差（m）
局部水头损失按沿程水头损失%估算（一般取20%-30%的估计值）
泵房内水头损失按2m估算
如果有湿式报警阀水头损失（m）
从消防泵出口至最不利点消火栓（或喷头）间各管段的水头损失累加（m）
总阻力
水泵所需扬程（m）
注：红色数字为输入的数据
从消防水池吸水，消防泵出口至最不利点消火栓(或喷头)间各管段的水头损失累加
1、管道阻力按采用镀锌钢管考虑，采用的计算思路是：
消防水泵所需水压＝
最不利点消火栓(或喷头)所需水压＋沿程和局部水力损失总和＋最不利点消火栓(或喷头)与消防水池最
2、按从消防水池吸水，供最不利点消火栓或者喷头直接用水考虑，如果是从市政给水管网直接吸水，
则要减去市政管网的最低水压，并以市政给水管网的最高水压校核。
沿程阻力
2.184
5.768
0.000
0.000
0.000
0.000
0.000
0.000充实水柱长度（m）681012
0.000实验系数1.191.191.21.21
0.000
0.000水枪喷嘴口径（mm）13161922
0.000实验系数0.01650.01240.0097
0.000水流特性系数B0.3460.7931.5772.836
0.000
0.000水带直径506580
麻质0.015010.00430.0015
衬胶0.0066770.001720.00075
10.00010.000
4.6285.0001.21.2
13.58113.581
0.9211.075
14.50214.656
80.00080.000
0.3000.300
2.0002.000
0.0000.000
7.9527.952
10.33710.337
106.839106.993
火栓(或喷头)与消防水池最低水位之间的高程差。
市政给水管网直接吸水，
16
1.24
