人教版九年级物理全一册第十九章《生活用电》单元测试(含答案)

人教版九年级物理全一册第十九章《生活用电》单元测试（含答案）时间：60分钟满分：70分一、填空题（每空1分，共14分）1.炎热的夏天，人们同时使用多台空调时，常常会因为电流过大致使干路上的熔断，产生这种故障的原因是用电器的过大。

2.为安全用电，家庭电路中的空气开关应装在线上；试电笔（选填“能”或“不能”）区分零线与地线。

3.在生活中，我们可以用试电笔辨别火线和零线。

图甲、乙所示的试电笔的用法中，正确的是（选填“甲”或“乙”）图；笔尖插入插座的插孔中，若氖管发光，证明此处与（选填“火”或“零”）线相连。

4.试电笔是电工和家庭中常用的安全用可电测试工具。

如图所示，试电笔中有一个氖管，管中充有氖气，当在它的两端加一定电压时就会发光。

使用试电笔时，要用手接触（选填“笔头” 或“笔尾”）的金属体，使火线、笔尖、电阻、氖管、人体和大地形成一个（选填“通路”或“断路”），由于电阻的阻值较大，所以流经人体的电流（选填“较大”或“较小”），对人体没有危害。

5.家庭电路中，电灯与电视机是联的.在选择家庭电路的导线时，应该选用导线（选填“铜”或“铁”）。

在电视机遥控器的电池盒中，安装了2节新干电池串联，其正常工作时的电压为V。

6.如图所示是用来测量电能的仪表，这只电表此时的读数是kW⋅ℎ。

小明家有一台电饭锅，铭牌上标有“ 220V800W”的字样，某次电饭锅单独正常工作时，电能表的转盘转了600转，则此次电饭锅工作了min。

如图所示是电饭锅接线的三脚插头，其中脚与电饭锅的金属外壳相连。

二、选择题（每题2分，共16分）7.用测电笔辨别火线与零线，测电笔的使用方法有“笔式握法”和“螺丝刀式握法”，下列四幅图中，能正确反映测电笔使用方法的是（）A．①②B．③④C．①④D．①②③④8.在全国中小学安全教育平台中，安全用电常识是其中一项重要的教育内容。

下列做法符合安全用电要求的是（）A．家中多个大功率用电器可以在同一插线板上同时使用B．保险装置、插座、导线等达到使用寿命应及时更换C．使用试电笔时，手不要接触笔尾金属体，以免触电D．家用电器起火时，应立即用水扑灭9.如图所示是现在一般标准住宅户内配电系统方框图。

下列说法正确的是（）A．若插座中有两孔使试电笔的氖管发光，可能是某处零线断路了B．当有人发生触电事故时，空气开关就会自动断开C．空气开关“跳闸”后，必须更换新的空气开关D．三孔插座的上孔与大地相连，并无实际作用10.下列关于安全用电的常识的说法中，正确的是（）A．用电器的金属外壳要接地B．电灯的开关接在火线和零线上都可以C．用湿抹布擦拭正在工作的用电器D．导线的绝缘皮破损后不需要更换11.关于家庭电路和安全用电，下列说法中正确的是（）A．用电器失火时，应先灭火，再切断电源B．用电器的金属外壳接零线即可，不需要接地C．家庭电路中若安装了漏电保护器，无需再安装空气开关D．家庭电路中，控制用电器的开关应接在火线和用电器之间12.图所示的是我国家庭电路的一部分，下列说法中正确的是（）A．DE两点间的电压为220VB．若保险丝熔断了，是因为家庭电路中的用电器过多C．若导线EH间断路，则无法安全使用三孔插座D．若将开关S接在灯与C点之间，也符合安全用电原则13.家庭电路中的空气开关是一种过度保护装置，下列会造成其自动跳闸的是（）A．开关中的两个线头相碰B．插头和插座接触不良C．灯泡灯丝断了D．双孔插座中的两个线头相碰14.小明家的家庭电路简化后如图所示，由该电路可知（）A．a是零线，b是火线B．灯泡L与插座Q是串联电路C．台灯插头插入插座Q后，空气开关立刻跳闸，是因为灯丝断路造成的D．c处断开，洗衣机插头插入插座P，洗衣机虽能工作，但有安全隐患三、作图题（每题2分，共4分）15.用笔画线代替导线，将图中的“光控开关”、“声控开关”、灯泡正确连入电路。

要求只有在光线很暗且有声音时，灯才亮。

16.小明用两个单刀双掷开关、一个LED 灯和若干导线，设计一个楼梯灯电路，无论是楼上或楼下都可以任意开灯、灭灯，既可以在楼下开灯到楼上灭灯，又可以在楼上开灯到楼下灭灯，请你根据小明设计的意图，用笔画线代替导线完成电路图．四、实验探究题（每空1分，共18分）17.如图甲所示的是小明家的电路图。

（1）漏电保护器与三孔插座是联，三孔插座上最中间插孔内导线应和相连；当站在地上的人不小心间接接触了插座中火线时，电流经过人体流入大地，这时电路中的会迅速切断电流，对人身起到保护作用。

小明用试电笔插入插座左右两孔时，发现右孔能使试电笔氖管发光，则这孔为（填“火线”或“零线”）。

小明同学将一台电烤炉接入插座，电烤炉是利用电流的效应工作的；电烤炉与电路中的灯泡是联。

（2）小明家的电能表间隔30天的两个读数如图所示，他家这30天用电量为千瓦时；如果此电能表在5min内转盘转了40r，那么该电路中的用电器在这段时间内消耗的电能为J。

18.电冰箱是我们普遍使用的家用电器。

（1）普通家用电冰箱的电源使用的是（选填“直流电”或“交流电”）；它与其它家用电器应联；为了使用的安全，应使用孔的插座。

（2）某电冰箱的铭牌上标有“220V，120W”字样，当压缩机正常工作时，此冰箱正常工作6h消耗的电能为度。

（3）为了节约用电，热的食物放入电冰箱之前应将其自然冷却到。

如果在密闭绝热的房间里长时间打开正常工作的电冰箱门，房间的温度会（选填“升高”“降低”或“不变”）。

19.阅读下面材料，回答问题：现代家庭电器化程度越来越高，各种电器设备的数量急剧增加，但同时也带来了更多的触电事故，因此，用电安全是一个十分突出的问题．（1）人们往往认为：造成触电危害的原因是接触了高压电，实际上触电危害的真正原因是有较大的电流通过人体，而人体的电阻并非固定不变的，最不利时人体的电阻只有不到1000Ω，所以安全用电的原则是：不接触，高压带电体．（2）人体发生触电事故，主要是指（）A．人体带了电B．人体中有电流流过C．人体上有电压D．人体中流过的电流超过了一定值（3）利用学过的知识简单解释为什么电压越高，触电危害就越大？（4）如图是两幅用电安全的宣传画，请你认真观察后给配上合适的宣传词：图1：；图2：．20.（1）我们在考试时许多学科要用到2B铅笔填涂机读卡，电脑可以直接读取机读卡上的答案，是因为2B铅笔中的石墨是(选填“导体”或“绝缘体”)，若使用了不合格的2B铅笔，由于铅笔芯的导电性变(选填“强”或“弱”)，这样可能使电脑无法识别。

（2）如图所示，当开关S1闭合，S2、S3断开时，灯L1和灯L2的连接方式是；（3）当开关S1断开，S2、S3闭合时，灯L1和灯L2的连接方式是。

当S1，S2、S3闭合是，会发生。

（4）烘托欢乐气氛的各个小彩灯属于属于电路；家庭电路属于电路。

五、计算题（每题9分，共18分）21.中国茶文化源远流长。

如图甲所示是一款煮茶器，有“加热”和“保温”两个挡位，其简化电路图如图乙所示，R1和R2均为发热电阻，煮茶器部分参数如表。

煮茶器中装有初温为20℃的水，在标准大气700s80%。

求：（1）发热电阻R1的阻值；（2）加热过程中煮茶器消耗的电能；（3）煮茶器中水的质量。

[水的比热容c=4.2×103J/(kg⋅℃)]22.如图为一款利用高温水蒸气熨烫衣服的挂烫机，它的正常工作电压为220V，加热功率有大小两个档位。

设计师最初设计的内部电路有甲、乙两种接法，其中电热丝R1=56Ω、R2=44Ω。

（1）使用挂烫机时，要插入三孔插座，是为了将金属外壳与相连。

（2）高温水蒸气熨烫衣服时，水蒸气遇到衣服迅速（填物态变化名称）成小水珠，放出热量将衣服熨平，所以使用时要避免烫伤。

（3）已知熔断器里的保险丝允许通过的最大电流为8.2A，请通过计算说明设计师应该选择哪个电路。

（4）请计算符合设计要求的这款挂烫机在小功率档工作时的额定功率。

答案1.保险丝；总功率2.火；不能3.乙；火4.笔尾；通路；较小5.并；铜；36.2168.5；15；A7.C8.B9.A10.A11.D12.C13.D14.D15.解：如图所示：16.解：如图所示：17.（1）串；大地；漏电保护器；火线；热；并（2）77.4；1.8×10518.（1）交流电；并；三（2）0.72（3）室温；升高19.（1）低压带电体；不靠近（2）D（3）【解答】根据欧姆定律I=UR可知，在电阻一定的情况下，电压越大，产生的电流就越大，通过人体的电流越大，触电危害就越大（4）不要用湿手扳动开关；家庭电路中不要同时使用几个大功率的用电器20.（1）导体；弱（2）串联（3）并联；短路（4）串联；并联21.（1）解：由电路图可知，只闭合开关S1时，电路为R1的简单电路，此时电路中的总电阻较大（比并联的总电阻大），根据P=UI=U 2R可知，电热水壶的总功率小，处于保温挡，R1的电阻为R1=U2P保温=(220V)100W=484Ω答：发热电阻R1的阻值为484Ω；（2）解：由P=Wt可得，加热过程中煮茶器消耗的电能为W=P加热t=900W×700s=6.3×105J答：加热过程中煮茶器消耗的电能为6.3×105J（3）解：由η=Q吸W可得，吸收热量为Q吸=ηW=80%×6.3×105J=5.04×105J由Q吸=cmΔt可求得煮茶器中水的质量为m=Q吸cΔt=5.04×105J4.2×103J/(kg⋅℃)×(100℃−20℃)=1.5kg答：煮茶器中水的质量为1.5kg22.（1）大地（2）液化（3）解：如果选择甲电路，当开关旋至1、2之间时，电路中只有电阻R2工作，此时的电路中的电流最大，电流I=UR2=220V44Ω=5A如果选择乙电路，当开关旋至1、2之间时，R1、R2并联，电路中电流最大，电流I′=UR1+UR2=220V56Ω+220V44Ω=8.9A>8.2A 因此要选用甲电路。

（4）解：挂烫机小功率档工作时，R1、R2串联，此时功率P=U 2R1+R2=(220V)256Ω+44Ω=484W。

合集下载

(人教版)哈尔滨市初中物理九年级全册第十九章《生活用电》检测(含答案解析)

一、选择题1．下列说法正确的是（）A．电荷的移动形成电流B．用电器失火时，先用水灭火，再切断电源C．用试电笔辨别火线和零线，手要接触笔尾的金属体D．家中的空气开关跳闸一定是发生了短路2．某小区最近一段时间由于楼道灯的供电系统电压偏高，所用的路灯“220V 40W”灯丝经常熔断，在电压暂时无法改变的情况下，为了延长楼道灯的使用寿命，小明所采取的下列方法切实可行的是（）A．换用一只“220V 60W”的灯泡替换原来的灯泡接入原电路中使用B．换用一只“220V 15W”的灯泡替换原来的灯泡接入原电路中使用C．换用两只“220V 40W”的灯泡并联后替换原来的灯泡接入原电路中使用D．换用两只“220V 100W”的灯泡串联后替换原来的灯泡接入原电路中使用3．如图所示的家庭电路图中，白炽灯甲和乙分别标有“220V 40W”、“220V 25W”字样，下列选项中正确的是（）A．电路中两灯是串联的B．甲灯的安装和三孔插座的连接都是正确的C．电路中两灯同时发光时，甲灯更亮一些D．用试电笔分别正确接触M和N点时，试电笔的氖管均发光4．如图是小明新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障。

小明断开闸刀开关，取出一根保险丝，在保险丝处接入一个“220V 40W”的灯泡L。

当只闭合S、S1时，L正常发光；当只闭合S、S2时L呈暗红色。

由此可以确定（）A．L1灯头短路B．L1灯头断路C．L2灯头短路D．L2灯头断路5．下列关于安全用电的说法正确的是（）A．使用测电笔时，手指必须接触笔尾金属体B．为了防止触电，必须把用电器的开关装在零线上C．电器起火，应该第一时间用水扑灭D．光波炉是用光波和微波加热，所以外壳不用接地6．如图，下列有关生活用电的说法正确的是（）A．图甲，若保险盒内熔丝熔断后，可以用铜丝或者铁丝代替B．图乙，试电笔在使用过程中手不能触碰笔尾金属体C．图丙，三脚插头中接外壳的那个“脚”较长，目的是将用电器金属外壳先接地D．图丁，该电能表表盘上的示数表示该户截止目前消耗的总电能为 9316 kW·h7．关于家庭电路和安全用电，下列说法错误的是（）A．保险丝必须装在火线上B．使用电冰箱时，金属外壳必须接地C．当保险丝熔断后，可以用铜丝代替D．发现有人触电后，应立即切断电源8．以下做法符合安全用电原则的是（）A．雷雨天在室外使用手机打电话B．空气开关跳闸后，立刻合上继续使用C．家用电器着火，立即切断电源D．发现有人触电时，立即用手将人拉开9．如图是物理课本部分插图，关于这些插图的说法，正确的是（）A．图中，是汽油机的做功冲程，表示内能转化为机械能B．图中，电源短路，容易烧坏电源，应该避免C．图中，比起白炽灯，节能灯耗电要多得多D．图中，人没有接触高压电线不会触电10．下列做法中，正确的是（）A．无人的教室内开着灯B．尽量少开启电冰箱门C．夏天将空调温度调得很低D．用铁丝代替保险丝11．如图所示是小明家庭的部分电路，下列说法正确的是（）A．若保险丝熔断，则一定是短路引起的B．若保险丝熔断，可以用铜丝替换C．灯泡与开关的连接符合安全用电原则D．两孔插座的连接符合安全用电原则12．下列说法符合安全用电的是（）A．家庭电路中可使用任意大功率用电器B．可用湿手触摸插座C．金属外壳的用电器要接地线D．可用铜线代替保险丝二、填空题13．如图甲所示，大功率家用电器要使用三孔插座，用于接地的导线应该接在插座的孔___________（选填三个孔的代号）。

2022年人教版九年级全一册《第19章生活用电》单元测试(卷三)(含答案)050241

2022年人教版九年级全一册《第19章生活用电》单元测试（卷三）试卷考试总分：100 分考试时间： 120 分钟学校：__________ 班级：__________ 姓名：__________ 考号：__________一、选择题（本题共计 8 小题，每题 5 分，共计40分）1. 关于家庭电路，下列说法正确的是（）A.控制灯泡的开关应串联在火线和灯泡之间B.电能表上的数字显示的是电路中用电的总功率C.使用试电笔时，人的手不能接触笔尾金属体D.空气开关自动切断电路，一定是出现了短路2. 电压力锅是一种新型家用电器，集高压锅与电饭锅优点于一体，既安全又环保．下列说法中正确的是（）A.电压力锅工作时是将内能转化为电能B.电压力锅是利用增大气压降低沸点的原理来加快煮熟食物的C.电压力锅煮饭时冒出的“白气”是水蒸气D.电压力锅使用三脚插头是为了将外壳与地线相连3. 关于安全用电，以下说法正确的是（）A.只要不接触带电体一定就是安全的B.使用电器时，要谨防触电，不要用湿的手插或拔电源插头C.三脚插头上与用电器金属外壳相连的脚是多余的D.雷雨天可以在大树下避雨4. 关于家庭电路，下列说法正确的是（）A.原来用电器都在正常工作，当把台灯的插头插入插座时，所有用电器都停止了工作，原因是插头与这个插座接触不良B.只要不超过保险丝的熔断电流，就可以把多个大功率用电器插在同一插座上使用C.当家庭电路中电流过大时，漏电保护器立即切断电路D.各用电器之间并联控制，用电器的开关与用电器串联5. 下列数据明显不符合实际的是（）A.家庭电压B.电视机的额定功率约C.空调器的电流约D.微波炉的额定功率约6. 小明晚上在书房做功课．把台灯插头插入书桌边的插座，闭合台灯开关，发现家里的空气开关“跳闸”．造成这一现象的原因可能是（）A.台灯的插头处导线相碰造成的短路220V2000W5A1000WB.台灯的灯座内导线相碰造成的短路C.台灯的开关里导线相碰造成的短路D.台灯造成电路的总功率过大7. 发现有人触电后，应采取的正确措施（）A.迅速把触电人拉离电源B.迅速去喊人来帮忙C.迅速用剪刀剪断电线D.迅速切断电源后用绝缘物使人脱离电源线8. 关于家庭电路，下列说法中不正确的是（）A.在家庭电路中，同时工作的用电器越多，总电阻越小B.家庭电路中总电流过大是由于电路中用电器的实际功率过大引起的C.如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器D.电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不大热，是因为导线的电阻比电炉丝的电阻小二、填空题（本题共计 4 小题，每题 5 分，共计20分）9. 如图，电工师傅常用额定电压为的白炽灯做为“校火灯”（检验灯泡）代替熔丝（保险丝），来检查新安装的照明电路每个支路的情况．闭合闸刀开关后，只闭合支路开关时，“校火灯”正常发光；只闭合支路开关时，“校火灯”发光呈暗红色．以此现象可判断支路电灯________（选填“”或“”）发生短路故障．10. 如图所示，接入插座的各用电器之间是________的（填“串联”或“并联”）。

人教版九年级物理全一册第十九章生活用电单元练习(含答案)

人教版九年级全一册第十九章生活用电单元练习一、单选题1．对如图所示的实例或实验解释正确的是（）A．图A中开关、保险丝的连接方式正确B．图B中使用测电笔时手要接触笔尾的金属部分C．图C中多个大功率用电器同时使用一个插线板不会有安全隐患D．图D中人站在绝缘板上,双手同时握住火线和零线不会触电2．关于家庭电路和安全用电,下列说法正确的是（）A．家庭电路中,开关一定要接在灯泡和零线之间B．使用试电笔时,手指不要按住笔尾的金属体C．电冰箱必须使用三孔插座D．家庭电路中空气开关跳闸,一定是电路中出现了短路3．关于家庭电路和安全用电,下列说法中正确的是（）A．使用试电笔时,手指不能碰到笔尾金属体B．在未断开电源开关的情况下,可以更换灯泡C．家庭电路中必须安装保险装置D．家庭电路中一个开关控制多盏照明灯,则照明灯一定是串联的4．关于生活用电,下列做法正确的是（）A．在电线上晾晒衣服B．使用绝缘皮破损的插头C．将开关接在零线与灯泡之间D．将家庭电路的电灯与插座并联5．关于家庭电路和安全用电,下列说法正确的是（）A．使用试电笔时,手指不能碰到笔尾金属体B．家庭电路中,保险丝要接在电能表和总开关之间C．家庭电路中,必须安装空气开关或保险丝等保险装置D．家庭电路中,一个开关控制多盏照明灯,则照明灯一定是串联的6．以下做法符合安全用电要求的是（）A．电灯的控制开关可以安装在零线上B．使用测电笔时手指千万不能碰到笔尾金属体C．导线的绝缘皮破损后一定要及时更换D．如果发现有人触电,应立即用手将触电者拉开7．如下图所示家庭电路中,当开关S闭合后,灯泡L不亮,用试电笔测试c、d两点时,氖管都发光,测试a、b两点时,只有a点氖管发光,则故障可能是（）A．b、c之间某处断路B．a、d之间某处断路C．火线与零线短路D．电灯的灯丝断了8．关于家庭电路,下列说法正确的是（）A．用电器的金属外壳一定要接地线B．电能表测量的是家用电器的总电流C．验电笔在工作时不能用手直接触摸D．发生触电事故时,立即用手把触电的人拉开9．某配电系统如图所示,下列各个设备的特征叙述正确的是（）A．空气开关只有一般开关的通与断的作用B．电能表是用来显示用户用电所应交的电费的C．干路上的空气开关跳闸可能是同时使用的用电器总功率太大D．漏电保护器跳闸是因为下面插座里的线路发生了短路10．家庭电路中电流过大的原因,除发生短路的因素外,另一个因素是A．用电器消耗的电能过多B．用电器的总功率过大C．用电器工作时间过长D．用电器的总电阻过大11．安全用电,珍爱生命。

2022年人教版九年级全一册《第19章生活用电》单元测试(卷二)(含答案)072335

2022年人教版九年级全一册《第19章生活用电》单元测试（卷二）试卷考试总分：100 分考试时间： 120 分钟学校：__________ 班级：__________ 姓名：__________ 考号：__________一、选择题（本题共计 8 小题，每题 5 分，共计40分）1. 如图所示是现在一般标准住宅户内配电系统方框图。

下列说法正确的是（）A.电能表用来计量家中所有用电器的总功率B.空调正常工作时，吊灯一定发光C.如果插座被短路，“漏电保护器”就会切断电流D.空气开关“跳闸”，可能是电路发生短路引起的2. 为了保证人身安全，洗衣机、电冰箱、电饭锅等功率较大的电器都用三脚插头．如图所示为三孔式插座和三脚插头，下列有关说法正确的是（）A.三孔式插座甲处是零线插孔B.三孔式插座乙处是接地线孔C.三脚插头丙处插入火线插孔D.三脚插头丁处插入零线插孔3. 下列做法符合安全用电原则的是（）A.控制电灯的开关要接在零线上B.将冰箱的金属外壳接地C.家用电器起火时，要立即用水扑灭D.高压线下钓鱼4. 如图所示的是有关家庭用电中的几个实例，其中，对图中实例的描述正确的是（）A.可以按图甲的方式使用试电笔的B.可以按图乙的方式接保险丝C.可以按图丙的方式连接灯泡和开关D.可以按图丁的方式用湿抹布擦台灯5. 如图是电阻、的关系图象。

由图可知（）A.电阻B.、两端的电压越大，其阻值越大C.通过的电流越小，其阻值越小D.将、串联接在电路中，电流通过做功较快6. 我们怎样才能安全地享受电带来的便利呢？下列关于家庭电路和安全用电常识说法不正确的是（）A.输电线进户后，应依次连接电能表、保险装置、总开关、插座等B.保险装置、插座、导线、家用电器等达到使用寿命应及时更换C.当遇到家中没有三孔插座时，把三脚插头最上面的去掉后继续使用D.同一插线板上，不要同时使用大功率用电器7. 如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时对人体起到保护作用的是（）A.空气开关B.电能表C.漏电保护器D.三孔插座8. 如图是正常家庭电路的一部分。

第十九章生活用电单元测试题2021-2022学年人教版物理九年级全一册(word版含答案)

（2）现在市场上有一些电器的电源线芯线比合格产品细，请你根据焦耳定律简要说明使用这种电源线存在什么隐患？
26．如图甲是家用插线板。
（1）在乙图画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通、断②开关接通时两插座都能提供220V电压。
（2）把“220V1100W”的电暖气插入插座，在额定电压下工作：
①流过电暖气的电流多大？
②电暖气的电阻多大？
③电暖气多少小时消耗2.2kW•h的电能？
④电暖气通过导线连到电路，为什么电暖气工作时放出大量热，而与其连接的导线却几乎不发热？
（3）该插线板允许通过最大电流为10A，通过计算分析，插线板能否让“220V750W”电吹风与上述电暖气同时工作？
《第十九章生活用电》单元测试题参考答案
【答案】B。
3. 关于家庭电路和安全用电，下列说法正确的是
A. 使用测电笔辨别火线或零线时，手不能接触笔尾金属体
B. 家庭电路中，用电器的开关可以任意安装在火线或零线上
C. 家庭电路中，插座和各用电器之间是并联的
D. 家里的空气开关跳闸了，一定是短路了
【答案】C
4．一种试电笔的构造如图所示，下列说法正确的是（）
A．电能表是测量消耗电能的仪表
B．家庭电路中电能表应安装在空气开关（或熔丝）之后
C．小明家在这段时间内消耗的电能为9000kW•h
D．若只让一个“220V 1000W”的电热水器正常工作0.5h，则电能表的圆盘转了1800转
8．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光。故障原因可能是（）

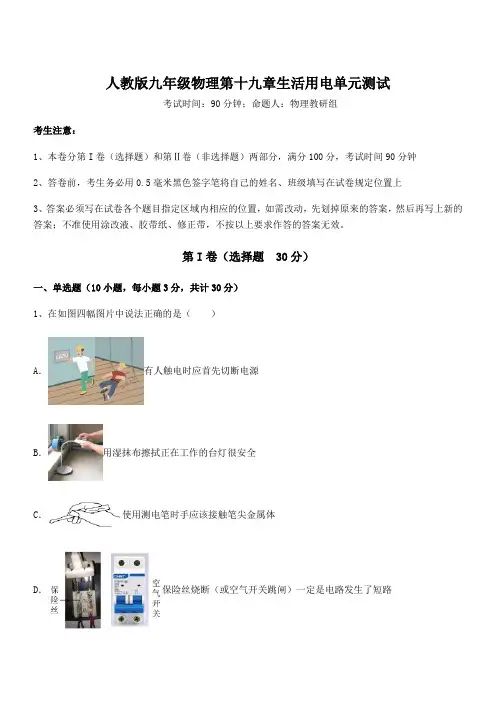

知识点详解人教版九年级物理第十九章生活用电单元测试试题(含答案及详细解析)

人教版九年级物理第十九章生活用电单元测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、在如图四幅图片中说法正确的是（）A．有人触电时应首先切断电源B．用湿抹布擦拭正在工作的台灯很安全C．使用测电笔时手应该接触笔尖金属体D．保险丝烧断（或空气开关跳闸）一定是电路发生了短路2、下列说法正确的是（）A．使用试电笔时，手不能接触笔尾金属体B．夏天，常用干冰给食品保鲜，是利用了干冰升华吸热C．电压是使电荷产生定向移动，形成电流的一种压力D．烧开水时壶嘴处的“白气”，是水汽化生成的水蒸气3、生活用电处处可见，用电安全尤为重要，如图中符合安全用电要求的是（）甲：电源绝缘皮破损仍然继续使用乙：用试电笔检测插座是否有电丙：用湿手将电饭煲插头拔下丁：洗衣机的金属外壳已经接地A．甲、乙B．乙、丁C．乙、丙、丁D．甲、乙、丙、丁4、下列说法中正确的是（）A．使用测电笔时，人体一定要接触笔尾金属体B．根据URI可知，当电阻两端的电压为零时，电阻也为零C．电流做了多少做功，就有多少其他形式的能转化为电能D．家庭电路中有一插座内的火线和零线相接触，其余用电器仍可正常工作5、下列关于材料的说法正确的是（）A．导体的电阻由其两端的电压和通过导体的电流共同决定B．用超导材料制成的保险丝可以提高家庭电路的安全性C．半导体材料常用于制作 LED 灯D．绝缘体在任何情况下都不导电6、关于安全用电常识的说法中正确的是（）A．用电器的金属外壳要接地B．电灯的开关接在火线和零线上都可以C．用湿抹布擦拭亮着的灯泡D．导线的绝缘皮破损后不需要更换7、如图所示为一种试电笔的构造图，下列说法中正确的是（）A．使用试电笔时手可以接触金属笔尖B．使用试电笔时手不要接触金属笔卡C．试电笔中的电阻可以用铁丝代替D．正确使用试电笔，若氖管发光则说明接触的是火线8、家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象形成的原因，以下说法最有可能的是（）A．这个用电器的插头与插座没有形成良好接触，仍然是断路状态B．插头插入这个插座时，导致火线和零线相接触形成了短路C．这个插座的火线和零线原来就相接触形成了短路D．同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸9、下列做法中，符合安全用电原则的是（）A．使用试电笔时手触摸笔尖金属体B．空气开关跳闸后，应立即闭合C．用湿手触摸开关D．发生触电事故时，先断开电源10、日常用电中，下列各种做法符合安全用电原则的是（）A．用湿抹布去除插座和灯泡上的污垢B．发现有人触电应快速用手将人拉开C．用电器的金属外壳要保证良好接地D．用铜丝代替保险丝第Ⅱ卷（非选择题 70分）二、填空题（5小题，每小题4分，共计20分）1、______是使导体中的自由电荷定向移动形成电流的原因；一节干电池的电压为______伏；家庭电路中，客厅和房间的灯是______（选填“串联”或“并联”）的。

【单元练】人教版初中九年级物理第十九章【生活用电】经典练习题(含答案解析)

一、选择题1．关于家庭电路和安全用电，下列说法正确的是（）A．使用测电笔时，手不能接触笔尖金属体，防止触电B．用电器的金属外壳不用接地线C．家庭电路中，插座和各用电器之间是串联的D．家里的空气开关跳闸了，一定是电路中的总功率过大A解析：A【分析】(1)使用测电笔时，应让手与笔尾的金属体接触，不能与笔尖金属体接触。

(2)有金属外壳的家用电器，金属外壳一定接地，防止外壳漏电，发生触电事故。

(3)家庭电路中各用电器是并联的。

(4)家庭电路中电流过大的原因：短路或用电器总功率过大。

A．使用测电笔时，手接触笔尾金属体，笔尖金属体接触电线，手不能接触笔尖金属体，否则会触电，故A正确；B．家用电器的金属外壳要接地，防止金属外壳漏电，发生触电事故，故B错误；C．家庭电路中，插座和各用电器在工作时互不影响，则它们之间是并联的，故C错误；D．家庭电路中出现了空气开关“跳闸”，可能是短路引起的，也可能是用电器的总功率过大引起的，故D错误。

故选A。

【点睛】本题主要考查学生对安全用电知识、触电的应急措施的了解与掌握，加强用电安全意识，学会自我保护。

2．用电水壶烧水时，导线突然起火，正确的做法是（）A．立即切断电源B．快速用水灭火C．取湿巾纸盖住D．取灭火器灭火A解析：A电路起火在救护时应首先立即切断电源，让导线中没有电流，不再发热，阻止绝缘层继续燃烧，同时也能在灭火时防止触电事故发生。

故选A。

3．小明家的家庭电路如图所示，小明闭合开关S，电灯正常发光，分别将台灯与洗衣机插入P、Q插座中，发现它们不能工作，于是小明拔下台灯的插头，用试电笔检测P插座，左右两孔都能使测电笔的氖管发光，则小明家电路出现的故障可能是（）A．进户零线断路B．进户火线断路C．AB间断路D．BC间断路C解析：CA．若进户零线断路，不能形成闭合回路，电灯不可能正常发光，故A不符合题意；B．若进户火线断路，不能形成闭合回路，电灯不可能正常发光，故B不符合题意；C．若AB间断路，灯能正常工作，两个插座不能正常工作，用试电笔检测P插座，左右两孔都能使测电笔的氖管发光，故C符合题意；D．若BC间断路，灯和插座P都能正常工作，故D不符合题意；故选C。

九年级物理第十九章《生活用电》测试卷-人教版(含答案)

九年级物理第十九章《生活用电》测试卷-人教版（含答案）一．选择题（共12小题）1．（2022•丹东）下列说法正确的是（）A．摩擦起电现象中，物体由于得到正电荷而带正电B．家庭电路中，电能表是测量电功率大小的仪表C．利用超导材料可以制作二极管D．家庭电路中，电流过大的原因可能是发生短路2．（2022•辽宁）如图所示的家庭电路，三孔插座连接正确，①和②为电灯和开关所在位置，闭合开关电灯正常工作。

下列说法正确的是（）A．②处应接开关B．电能表应接在空气开关后C．若开关短路，空气开关会切断电路D．用试电笔接触a孔中的金属片，氖管会发光3．（2022•雨花区校级三模）关于家庭电路和安全用电，下列说法中错误的是（）A．家庭电路中火线与零线的电压为220V，零线与大地之间没电压B．三脚插头中与金属外壳连接的那个插脚稍长些，是为了让电器通电时外壳先接地，断电时外壳后离地C．一个电源插线板上接过多的用电器，可能会造成插线板电流过大被烧坏D．220V的电压对人来说是安全的4．（2022•盘锦）关于安全用电，下列说法正确的是（）A．控制电灯的开关要连接在电灯和火线之间B．用电器达到使用寿命可以继续使用C．在发生触电事故现场，可以用手去拉触电的同伴D．辨别零线火线时，手指不能触碰试电笔上的任何金属体5．（2022•长春）下列做法中，符合安全用电原则的是（）A．不用湿手摸开关B．在电线上晾衣服C．电冰箱没有接地线D．用铜丝代替保险丝6．（2022•徐州）如图所示为某家庭中接线板的使用情况，下列说法正确的是（）A．符合使用规范B．可以正常使用C．这是超负荷运行D．不会引起安全事故7．（2022•牡丹江）小冰家的电能表标有“220V 10（20）A”，家中正使用着一台100W的电冰箱、两盏40W的日光灯。

当小冰将一个60W台灯的插头插进插座时，台灯不亮，干路中的空气开关“跳闸”。

发生这种现象的原因可能是（）A．日光灯断路B．台灯插头处短路C．电冰箱断路D．用电器的总功率过大8．（2022•玉林）如图所示的四种做法中，符合安全用电原则的是（）A．在同一个插座中同时使用多个大功率用电器B．用湿抹布擦发光的灯泡C．家用冰箱的金属外壳已接地D．在电线上晾晒湿衣服9．（2022•锦州）如图所示是小明设计的部分家庭电路，下列说法正确的是（）A．灯泡与开关的连接符合安全用电要求B．若保险丝熔断，可以用铜丝替换C．闭合开关，若灯泡不亮，一定是灯泡短路D．三孔插座的连接符合安装要求10．（2022•十堰）如图是一般住宅户内配电系统方框图，下列说法正确的是（）A．E处应接入空气开关，F处接入电能表B．若空气开关自动跳闸，一定是发生了短路C．发现有人触电，应立即用手拉开D．控制电灯的开关连接错误11．（2022•鼓楼区校级模拟）在家庭用电中，下列做法符合安全用电原则的是（）A．电水壶工作时，金属外壳应接地B．人站地上用手触摸裸露的火线C．控制电灯的开关接在零线上D．未断开电源，用湿布擦拭电视机12．（2022•武昌区模拟）关于家庭电路和安全用电，下列说法正确的是（）A．图甲的连接方式符合安全用电的原则B．图乙中如果测电笔接触插座左、右两孔氖管都发光可能是进户零线断路C．如果发生人体触电事故，图丙中空气开关一定会跳闸D．图丁洗衣机的三脚插头中的E脚接地线二．填空题（共8小题）13．（2022•聊城）如图所示，控制灯泡的开关要接在（选填“1”或“2”）处。

人教版初中物理九年级第十九章《生活用电》测试题(含答案)

九年级物理第十九章《生活用电》测试题（含答案）姓名：班级：得分：一、单项选择题（每小题3分，共45分）1、在如图所示的家庭电路中，闭合开关S，灯泡不能发光，用试电笔检测双孔插座左右两孔，氖管都发光。

若电路中只有一处故障，则发生故障的是（）A．插座发生短路1 B．灯泡发生短路C．de间断路1 D．ef间断路2、2022年新冠疫情期间，各学校积极开展了“停课不停学”线上教学活动，老师们当上了“网络主播”。

小明在家上网课时突然断电，通过检查发现空气开关跳闸了，于是他分析可能是以下几种原因导致跳闸，其中不可能的是（）A．可能是房间电灯开关短路了B．可能是家人启用了大功率用电器C．可能是弟弟不小心把水洒在插排上了D．可能是电线绝缘层破了火线零线相碰了3、如图所示是某同学家的电路简化图，下列说法中正确的是（）A．电能表的读数为 1234kW•hB．控制灯泡的开关和灯泡的位置可以互换C．将试电笔插入三孔插座的甲孔中，氖管可以发光D．用户保险熔断一定是因为家庭电路中发生了短路4、如图所示是检测电路故障时使用的测电笔内部构造图，下列关于测电笔的说法正确的是（）A．测电笔中的高电阻可以用铁丝代替B．氖管发光时测电笔接触的是火线C．使用测电笔时手只能接触绝缘体D．氖管发光时没有电流通过人体5、下列家庭电路的连接图中，连接正确且符合安全用电的是（）A．B．C．D．6、一款塔式多孔插座如图所示，其技术参数为：最大电压250V，最大电流10A，关于该插座，下列说法正确的是（）A．插座通电后可用湿布擦去表面灰尘B．插座内只连接火线和零线，即可连接使用三脚插头的用电器C．当多个用电器插入该插座时，各用电器之间相互不影响D．标有“220V 3000W”的电热水器可使用该插座7、小明在家里看电视时突然断电，通过检查发现空气开关跳闸了。

对于以上情景，下列说法正确的是（）A．空气开关可以代替漏电保护器发挥作用B．家庭电路安装空气开关是防止漏电而采取的安全措施C．空气开关跳闸后，应立即合上D．空气开关跳闸的原因可能是电线绝缘层破了，导致火线与零线相碰了8、下列现象中：①短路、②开关中的两个线头相碰、③电路中增加了大功率的用电器、④灯丝烧断，可能引起家中保险丝熔断的是（）A．①②2B．②③2C．①③2D．②④9、当前，为了进一步改善学生学习环境，在宜昌市所有学校实施“清凉工程”，即在教室安装空调。
