USB-PD快充和Type-C测试方案
USB-PD快充和Type-C测试方案
USB-PD（Power Delivery）是基于USB Type-C的供电标准，最大功率可达100W。
虽然USB-PD快充越来越热，但行业内并没有针对快充的测试工具，ZLG致远电子正式发布USB-PD 测试方案，并提供免费上门测试！
1、USB Type-C简介
Type-C是USB接口的一种形式，不分正反两面均可插入，支持USB标准的充电、数据传输、视频传输、音频传输、显示输出等功能。
支持USB-PD后则可实现高达100W的电源供电。
本文涉及的USB-PD就是通过Type-C的“配置通道引脚CC”（图1）进行通讯的。
图1 Type-C 接口及插座引脚功能定义
2、USB-PD简介
USB标准的充电功率都比较小，当USB主机和设备都支持USB-PD时，则最大功率可达20V@5A （表1）。
表1 USB供电标准
USB-PD物理层使用单线通讯（Type-C配置通道CC），为了增强抗干扰能力并均衡直流分量，发送协议数据时，物理层先使用4b/5b编码对数据进行转换，再使用双相标记编码（BMC）对数据流进行二次转换，最终将信号输出到CC线上。
接收的过程和发送的过程相反，具体过程如图2所示。
发送者或接收者通常为USB PD 控制器或微处理器。
对USB-PD协议进行分析时，只能通过CC线上传输的信号，其分析过程其实就类似于接收者的行为。
图2 USB-PD通讯流程
3、目前USB-PD的分析方式
由于USB-PD在2017年陆续爆发，但行业内并没有相关的测试分析工具。
目前工程师在分析USB-PD的时候需要手动的将整个通讯过程波形全部打印出来，通过暴力分析，再对照协议进行反向译码，过程非常痛苦！下图为致远电子推广团队拜访某公司时看到的分析方法。
图3 USB-PD打印分析现场实拍
使用常规示波器要通过以下方法进行分析（图）： BMC解码、5b4b转换，进而得到通讯的原始数据，最终查阅USB PD规范解析出“Good CRC”信息帧（USB PD通讯中的握手命令），这其中包含多少艰辛和无奈。
图4 USB-PD人工分析法
4、目前致远电子提供的USB PD分析方式
●将示波器探头接在Type-C的CC线上；
●利用深存储将上电过程几秒钟的数据全部采样；
●然后开启USB-PD协议解码插件，分析在几秒内即可完成。
5、USB-PD分析效果演示
图所示为USB PD充电器上电后与设备的通讯波形，从图中的事件列表中，可以直观的看出该充电器可以提供5V@3A、9V@3A和15V@3A几种供电能力，充电器最大能输出功率45W。
图5 ZDS4054 Plus USB-PD协议分析
6、USB-PD分析内部过程分析
图以“Accept”帧为例描述示波器内部分析的四个流程。
①对CC线上的信号进行BMC解码（跳变为逻辑“1”，不跳变为逻辑“0”）得到比特
流；
②将比特率合并为5B编码；
③将5B编码转换为4B编码，得到半字节（十六进制）的原始协议数据；
④根据USB PD协议将原始数据进行解析，翻译为容易理解的明文（可导出网页报表
或CSV文件）。
图6 USB-PD解码流程分析。
USBPD充电协议转载
USBPD充电协议转载随着移动设备的普及和技术的不断进步，人们对于充电效率和速度的需求也越来越高。
USBPD（USB Power Delivery）充电协议应运而生，成为了现代充电技术的重要标准之一。
本文将对USBPD充电协议进行转载，介绍其概念、特点及应用。
一、USBPD充电协议简介USBPD充电协议是由USB-IF（Universal Serial Bus Implementers Forum）制定的一项充电标准。
它是一种基于USB接口的协议，通过增加额外的电源线和通信协议，实现了高功率、快速充电的功能。
USBPD充电协议可以兼容USB 2.0、USB 3.0和USB Type-C接口，为移动设备的充电速度和效率提供了更好的解决方案。
二、USBPD充电协议的特点1. 高功率输出：USBPD协议支持高达100W的功率输出，相比传统的USB2.0协议（最大功率为2.5W），大大提升了充电速度，满足了快速充电的需求。
2. 智能调节电压和电流：USBPD充电协议通过双向传输通道和协商协议，可以智能调节充电设备之间的电压和电流，实现更安全、稳定的充电过程。
充电器可以根据充电设备的需求进行动态调整，最大限度地提高充电效率。
3. 数据传输和充电同时进行：USBPD充电协议支持数据和充电同时进行，免去了传统方式下需要使用多个接口的麻烦，简化了充电设备的设计，提高了用户的使用体验。
4. 多种充电模式：USBPD充电协议支持多种充电模式，如可逆充电、快速充电、智能充电等。
用户可以根据自己的需求选择适合的充电模式，实现更灵活、便捷的充电方式。
三、USBPD充电协议的应用USBPD充电协议在各种移动设备中广泛应用，如智能手机、平板电脑、笔记本电脑、充电宝等。
随着USB Type-C接口的普及，越来越多的设备支持USBPD充电协议，带来了更快速、高效、便捷的充电体验。
同时，USBPD充电协议还被广泛应用于汽车、医疗设备、工业设备等领域。

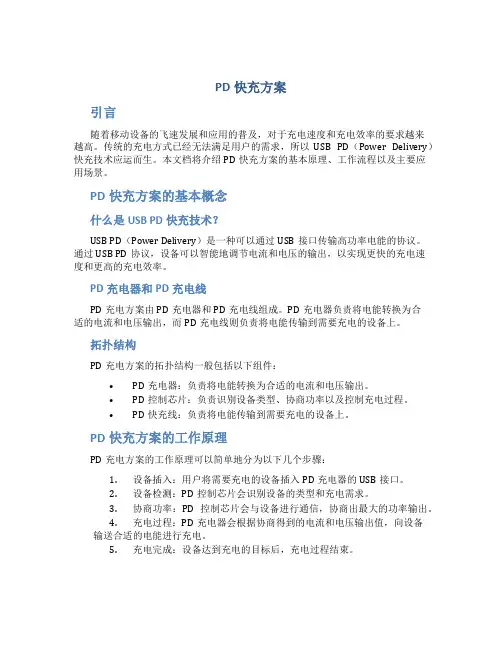

pd快充方案
