施耐德低压电器选型手册-低压终端配电产品选型指南
7-1第七部分
低压终端配电产品
选型指南
7-2Acti 9系列的主要产
品
7-3Acti 9 断路器安装结构示意图
7
891011543216
1. iC65断路器
2. iMN/iMNs欠压脱扣器或iMSU过压脱扣器
3. iMX/iMX+OF分励脱扣器
4. iSD报警接点或OF/SD+OF双重切换接点
5. iOF辅助接点
6. Vigi iC65剩余电流动作附件
7. Multiclip配电模块
8. 断路器插拔式底座
9. 间隔件
10. 旋转手柄
11. 手柄锁扣7
Acti 9系列产品快速选型表
产品类型产品名称分断能力
Icu/Icn(kA)极数额定电流
(A)脱扣曲线产品标准剩余电流
保护类型剩余电流
动作类型额定剩余
动作电流(mA)模数
(9mm倍数)
断路器
MCBiC65N61,2,3,41~63B,C,DIEC60898-1
GB10963.12,4,6,8
iC65H101,2,3,41~63B,C,DIEC60898-1
GB10963.12,4,6,8
iC65L151,2,3,41~63C,DIEC 60947-2
GB14048.22,4,6,8
iC60L MA152,31.6~40MAIEC 60947-2
GB14048.24,6
iC65N-K61,2,3,46~32CIEC60898-1
GB10963.12,4,6,8
iDPNa4.51P+N6~40CIEC60898-1
GB10963.12
iDPNN61P+N2~40CIEC60898-1
GB10963.12
iDPNH101P+N2~40CIEC60898-1
GB10963.12
iDPNK261P+N10~63CIEC60898-1
GB10963.14
iDPNa-K4.51P+N6~32CIEC60898-1
GB10963.12
隔离开关iINT1251,2,3,432~125IEC 60947-3
GB14048.32,4,6,8
剩余电流动作断路器
RCBOiDPNa Vigi4.51P+N6,32CIEC61009

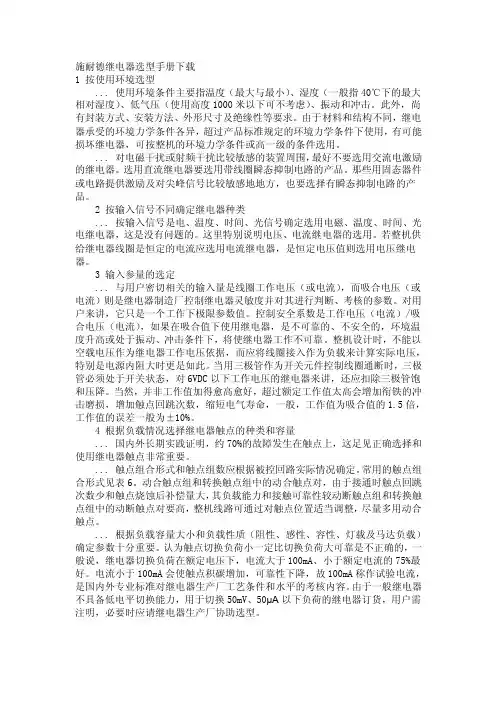

施耐德继电器选型手册下载
施耐德继电器选型手册下载
1 按使用环境选型
... 使用环境条件主要指温度（最大与最小）、湿度（一般指40℃下的最大相对湿度）、低气压（使用高度1000米以下可不考虑）、振动和冲击。此外，尚
有封装方式、安装方法、外形尺寸及绝缘性等要求。由于材料和结构不同，继电
器承受的环境力学条件各异，超过产品标准规定的环境力学条件下使用，有可能
损坏继电器，可按整机的环境力学条件或高一级的条件选用。
... 对电磁干扰或射频干扰比较敏感的装置周围，最好不要选用交流电激励的继电器。选用直流继电器要选用带线圈瞬态抑制电路的产品。那些用固态器件
或电路提供激励及对尖峰信号比较敏感地地方，也要选择有瞬态抑制电路的产
品。
2 按输入信号不同确定继电器种类
... 按输入信号是电、温度、时间、光信号确定选用电磁、温度、时间、光电继电器，这是没有问题的。这里特别说明电压、电流继电器的选用。若整机供
给继电器线圈是恒定的电流应选用电流继电器，是恒定电压值则选用电压继电
器。
3 输入参量的选定
... 与用户密切相关的输入量是线圈工作电压（或电流），而吸合电压（或电流）则是继电器制造厂控制继电器灵敏度并对其进行判断、考核的参数。对用
户来讲，它只是一个工作下极限参数值。控制安全系数是工作电压（电流）/吸
合电压（电流），如果在吸合值下使用继电器，是不可靠的、不安全的，环境温
度升高或处于振动、冲击条件下，将使继电器工作不可靠。整机设计时，不能以
空载电压作为继电器工作电压依据，而应将线圈接入作为负载来计算实际电压，特别是电源内阻大时更是如此。当用三极管作为开关元件控制线圈通断时，三极
管必须处于开关状态，对6VDC以下工作电压的继电器来讲，还应扣除三极管饱
和压降。当然，并非工作值加得愈高愈好，超过额定工作值太高会增加衔铁的冲
击磨损，增加触点回跳次数，缩短电气寿命，一般，工作值为吸合值的1.5倍，
工作值的误差一般为±10%。 4 根据负载情况选择继电器触点的种类和容量
施耐德低压电器选型手册-2012-13 软启动产品选型指南
13-1第十三部分
选型指南软起动器产品ATS48 软起动器选型表
A
T
S
例如:ATS48-75代表ATS48 Q系列产品应用于400V 75KW标准负载电机
电机功率
3:3k
W4:4kW......950:9
50kW供电电压等级
208:208V
230:230V
40
0:400V
440:440V
460:460V
500:500V
575:575V
660:660V
690:690V
不标注时默认为400V
软起动器系列号产品额定电压等级
Q系列:230V~415V
Y系列:208V~690V
不标注时默认为Q系列产品
48/230
-75-HY
负载类型
S:标准负载
H:重型负载
不标注时默认为S应用
13-3标准负载应用电机 起动器 230/415V-50/60Hz 电机功率 额定电流 出厂设置 额定负载下 产品型号 重量(2) (IcL) 电流 的耗散功率 (3) (5)230 V 400 V kW kW A A W kg4 7.5 17 14.8 59 ATS-48D17Q 4.9005.5 11 22 21 74 ATS-48D22Q 4.9007.5 15 32 28.5 104 ATS-48D32Q 4.9009 18.5 38 35 116 ATS-48D38Q 4.90011 22 47 42 142 ATS-48D47Q 4.90015 30 62 57 201 ATS-48D62Q 8.30018.5 37 75 69 245 ATS-48D75Q 8.30022 45 88 81 290 ATS-48D88Q 8.30030 55 110 100 322 ATS-48C11Q 8.30037 75 140 131 391 ATS-48C14Q 12.40045 90 170 162 479 ATS-48C17Q 12.40055 110 210 195 580 ATS-48C21Q 18.20075 132 250 233 695 ATS-48C25Q 18.20090 160 320 285 902 ATS-48C32Q 18.200110 220 410 388 1339 ATS-48C41Q 51.400132 250 480 437 1386 ATS-48C48Q 51.400160 315 590 560 1731 ATS-48C59Q 51.400- 355 660 605 1958 ATS-48C66Q 51.400220 400 790 675 2537 ATS-48C79Q 115.000250 500 1000 855 2865 ATS-48M10Q 115.000355 630 1200 1045 3497 ATS-48M12Q 115.000

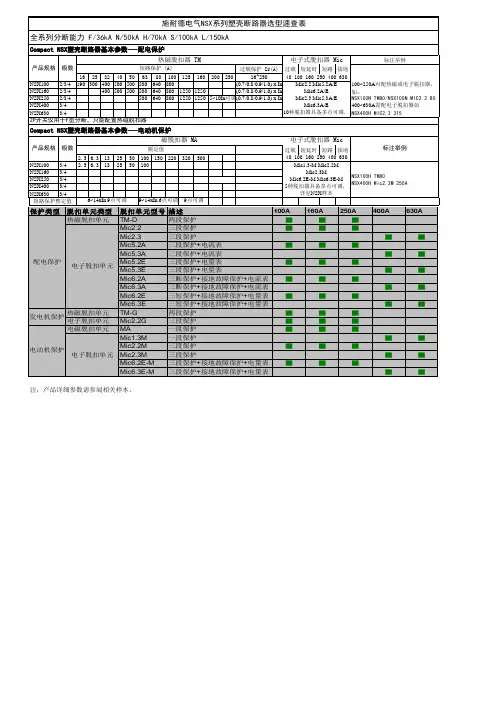

施耐德电气快速选型表MCCB 2012.04
全系列分断能力 F/36kA N/50kA H/70kA S/100kA L/150kA
标注举例过载保护 Ir(A)过载短延时短路接地1625324050638010012516020025016~250NSX1002/3/4190300400500500500640800(0.7/0.8/0.9/1.0) x InNSX1602/3/440050050050064080012501250(0.7/0.8/0.9/1.0) x InNSX2502/3/450064080012501250(0.7/0.8/0.9/1.0) x InNSX4003/4NSX6303/4
过载短延时短路接地2.56.3132550100150220320500NSX1003/42.56.3132550100NSX1603/4NSX2503/4NSX4003/4NSX6303/4
注：产品详细参数请参阅相关样本。 100~250A可配热磁或电子脱扣器，如：NSX100N TM80/NSX100N MIC2.2 80400~630A需配电子脱扣器如NSX400H MIC2.3 3155~10In可调短路保护 (A)热磁脱扣器 TM电子式脱扣器 Mic
40 100 160 250 400 630Mic2.2 Mic5.2A/EMic6.2A/EMic2.3 Mic5.3A/EMic6.3A/E10种脱扣器具备多点可调，
9~14xIn 6点可调9点可调Compact NSX塑壳断路器基本参数---电动机保护
产品规格极数磁脱扣器 MA电子式脱扣器 Mic标注举例额定值40 100 160 250 400 630
短路保护整定值2P开关仅用于F型分断，只能配置热磁脱扣器施耐德电气NSX系列塑壳断路器选型速查表
Compact NSX塑壳断路器基本参数---配电保护
产品规格极数
Mic1.3-M Mic2.2MMic2.3MMic6.2E-M Mic6.3E-M5种脱扣器具备多点可调，详见NSX样本NSX100H TM80NSX400H Mic2.3M 250A

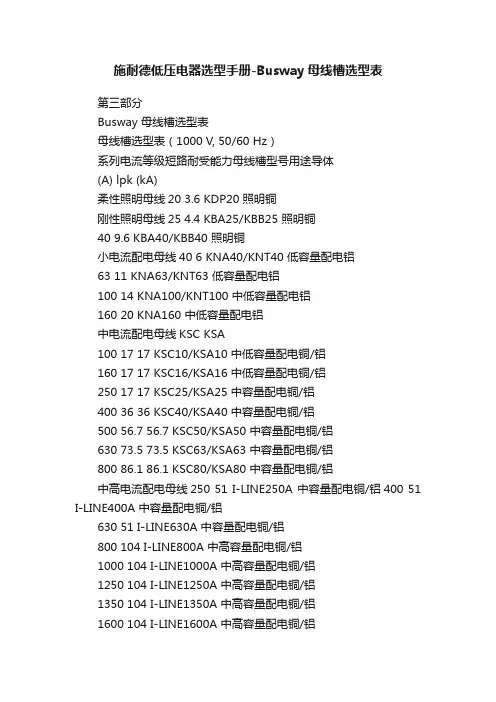

施耐德低压电器选型手册-Busway母线槽选型表
施耐德低压电器选型手册-Busway母线槽选型表
第三部分
Busway 母线槽选型表
母线槽选型表（1000 V, 50/60 Hz）
系列电流等级短路耐受能力母线槽型号用途导体
(A) lpk (kA)
柔性照明母线20 3.6 KDP20 照明铜
刚性照明母线25 4.4 KBA25/KBB25 照明铜
40 9.6 KBA40/KBB40 照明铜
小电流配电母线40 6 KNA40/KNT40 低容量配电铝
63 11 KNA63/KNT63 低容量配电铝
100 14 KNA100/KNT100 中低容量配电铝
160 20 KNA160 中低容量配电铝
中电流配电母线KSC KSA
100 17 17 KSC10/KSA10 中低容量配电铜/铝
160 17 17 KSC16/KSA16 中低容量配电铜/铝
250 17 17 KSC25/KSA25 中容量配电铜/铝
400 36 36 KSC40/KSA40 中容量配电铜/铝
500 56.7 56.7 KSC50/KSA50 中容量配电铜/铝
630 73.5 73.5 KSC63/KSA63 中容量配电铜/铝
800 86.1 86.1 KSC80/KSA80 中容量配电铜/铝
中高电流配电母线250 51 I-LINE250A 中容量配电铜/铝400 51
I-LINE400A 中容量配电铜/铝
630 51 I-LINE630A 中容量配电铜/铝
800 104 I-LINE800A 中高容量配电铜/铝
1000 104 I-LINE1000A 中高容量配电铜/铝
1250 104 I-LINE1250A 中高容量配电铜/铝
1350 104 I-LINE1350A 中高容量配电铜/铝
1600 104 I-LINE1600A 中高容量配电铜/铝 2000 104 I-LINE2000A 中高容量配电铜/铝
2500 213 I-LINE2500A 中高容量配电铜/铝
施耐德Field Devices完善·可靠·节能的全系列传感器选型手册
Field Devices完善、可靠、节能的全系列传感器选型手册施耐德电气在中国1987年，施耐德电气在天津成立第一家合资工厂梅兰日兰，将断路器技术带到中国，取代传统保险丝，使得中国用户用电安全性大为增强，并为断路器标准的建立作出了卓越的贡献。90年代初，施耐德电气旗下品牌奇胜率先将开关面板带入中国，结束了中国使用灯绳开关的时代。施耐德电气的高额投资有力地支持了中国的经济建设，并为中国客户提供了先进的产品支持和完善的技术服务，中低压电器、变频器、接触器等工业产品大量运用在中国国内的经济建设中，促进了中国工业化的进程。目前，施耐德电气在中国共建立了77个办事处，26家工厂，6个物流中心，1个研修学院，3个研发中心，1个实验室，700多家分销商和遍布全国的销售网络。施耐德电气中国目前员工数近22,000人。通过与合作伙伴以及大量经销商的合作，施耐德电气为中国创造了成千上万个就业机会。施耐德电气
能效管理平台全球能效管理专家施耐德电气为世界100多个国家提供整体解决方案，其中在能源与基础设施、工业过程控制、楼宇自动化和数据中心与网络等市场处于世界领先地位，在住宅应用领域也拥有强大的市场能力。致力于为客户提供安全、可靠、高效的能源，施耐德电气2010年的销售额为196亿欧元，拥有超过110,000名员工。施耐德电气助您——善用其效，尽享其能！施耐德电气善用其效 尽享其能
凭借其对五大市场的深刻了解、对集团客户的悉心关爱，以及在能效管理领域的丰富经验，施耐德电气从一个优秀的产品和设备供应商逐步成长为整体解决方案提供商。今年，施耐德电气首次集成其在建筑楼宇、IT、安防、电力及工业过程和设备等五大领域的专业技术和经验，将其高质量的产品和解决方案融合在一个统一的架构下，通过标准的界面为各行业客户提供一个开放、透明、节能、高效的 能效管理平台，为企业客户节省高达30％
的投资成本和运营成本。温度传感器......................................................................................2 房间温度传感器.............................................................................................................2 风道温度传感器.............................................................................................................3 水管温度传感器.............................................................................................................3 室外温度传感器............................................................................................................4湿度传感器......................................................................................4 室内湿度传感器............................................................................................................4 风道湿度传感器............................................................................................................6 室外湿度传感器.............................................................................................................7空气品质传感器.............................................................................8 CO2传感器.......................................................................................................................8 CO传感器........................................................................................................................9压力及压差传感器......................................................................10 空气压差传感器..........................................................................................................10 液体压差传感器..........................................................................................................10 液体压力传感器..........................................................................................................10 数字式压力传感器（气体、液体、蒸汽、油）..................................................11其它传感器.....................................................................................11 照度传感器.....................................................................................................................11 防冻开关..........................................................................................................................11 风速传感器.....................................................................................................................11 水流开关..........................................................................................................................11 冷凝传感器.....................................................................................................................11目 录
