25MN快锻液压机液压系统设计文献综述
燕山大学本科毕业设计（论文）文献综述课题名称：25MN快锻液压机液压系统设计学院（系）：机械工程学院年级专业：06级机电控制（1）班学生姓名：***指导教师：张立杰教授完成日期：2010年3月26日快速锻造液压机设计特点及趋势摘要：锻造液压机在重型零件的加工制造过程中一直占有绝对优势，特别是随着大型水电设备，核电设备，造船工业，石化设备，航空工业需求的拉动，液压机的应用越来越广泛。
开发具有高效率高可靠性的快锻液压机是世界各国研究的热点。
本文概述了现代快锻液压机的设计特点以及控制方法的改进，并探求现代快锻液压机的发展趋势。
关键词：快速锻造液压机设计电液比例控制发展趋势一．快锻液压机简介快锻液压机属于锻压机械，锻压机械包括锤锻，机械压力机，液压机，螺旋压力机和平锻机等成型设备以及开卷机，矫正机，剪切机，锻造操作机等辅助设备。
锻压机广泛应用于电力，船舶。
汽车，航空，电子，家电等工业领域[1]。
随着我国工业的发展以及科学技术的进步，大力发展锻压机械和提升锻压技术迫在眉睫。
大型锻件的生产是制造业的基础，由于锻造过程可以细化金属材料晶粒，大大改善零件的力学性能，因此锻造工艺在电力工业，造船工业，航空工业，重型装备制造业中得到广泛应用[2]。
现代工业对大型锻件的需求也日益增多，这使得锻压机在最近几十年迅猛发展，尤其是以液体传动的液压机。
由于液压系统能够很容易提供几千吨甚至上万吨的力，因此开发具有高效率高可靠性的快锻液压机是十分有意义的。
二十世纪70年代，世界上兴起了研制“快锻液压机”的高潮，我国先后引进了德国，日本等国的20MN快锻机组。
稍后西重所研制成功了6.3MN,8MN,20MN等一系列国产快锻设备。
二十世纪80年代后期，随着市场经济的不断发展，江苏，浙江，山东等地的一些乡镇企业和民营企业逐渐开办了中型和大型的锻造工厂，装备了10MN,20MN,31.5MN,36MN的水压机和油压机[3]。
目前，液压机适用于几乎所有需要压力加工的场合，其主要应用领域有：(1)汽车，家电行业中金属薄板件的冲压拉深成型工艺 (2)金属机械零件的压力成形，包括模压成形，挤压成形，冷热模锻，自由锻造等 (3)粉末制品行业，如粉末冶金，磁性材料等 (4)非金属材料的压制成形 (5)木制品的热压成形 (6) 其他应用：如压装，校正，塑封，压印等工艺[4]。
二．国内外液压机研究现状1．结构形式多样化，大中型锻造压力机中“三梁四柱”压力机数量仍居首位，但是还出现了“双柱下拉”，“四柱下拉”，“双柱上压”，“缸动式”，“缠绕”等结构形式。
2. 全应力框架结构居主流，传统压力机普遍采用局部预紧框架结构，立柱主体部分承受拉弯联合应力，进行压力加工时立柱所受应力脉动较大，立柱的疲劳寿命制约压力机的工作寿命。
全预应力框架通过拉杆将上，下梁及立柱预紧为承载框架，立柱仅承受压弯载荷，各工况下断面内只有压应力。
锻造载荷产生的拉力由拉杆承担，其循环应力的脉动幅值比局部预紧框架小数倍 [5]。
3.方立柱平面可调间隙导向机构的应用。
圆立柱结构简单，单导向精度低，间隙不可调，导致锻件尺寸精度低，使得锻件的利用率较低。
采用方立柱，导向为面接触，接触应力小，可以保护柱体且无卡阻现象。
由于间隙可调，导向精度可以大幅提高。
4. 主要构件出现整体化趋势，为提高压力机的可靠性以及安全性，降低造价，结合现代铸造技术的发展，现代大型压力机横梁等铸钢件出现了整体化的趋势。
5. 双柱斜置式压力机增多，双柱斜置式压力机与四柱压力机相比锻造空间大，允许环类锻件沿压力机横向超出立柱，操作视野非常宽阔。
6. 快锻功能得到较大提升。
随着压力机自动化程度的大幅提高，一方面锻造频率提升很快，另一方面锻造精度也大为提高。
7. 液压泵直接传动技术的应用。
传统传动为水泵-蓄势器，传动效率低，泵站投入多。
油泵直接传动具有传动效率高，泵站投入少，加上力，速度，位置控制技术的成熟以及密封技术的发展，油泵直接传动正逐渐成为主流。
三．液压机设计面临的重难点问题现代装备越来越趋于大型，高性能，长寿命，要求制造其核心部件的大型锻件的尺寸，重量更大，同时还要降低成本。
这就要求锻造液压机具有大压力，大尺寸参数，高效率，高精度，高可靠性，高安全性，高自动化水平以及低能耗等特点[6]。
如何解决以上问题便是本课题要探讨的重点。
1.大的压力要求液压机具有合理的结构及足够的强度，防止锻造过程中机架变形甚至破坏从而影响生产。
除此之外，大的加工压力对液压系统的设计也提出了很多难点，如：传动方式的选择，动力元件及执行元件的选择，密封方式，控制方式，液压回路设计等。
2.高的生产效率对液压机提出以下要求：文献[6]指出（1）提高锻造频率（2）操作方便，操作机，砧库及横向移砧装置等辅机需配备齐全（3）降低故障率。
提高锻造频率要求液压系统能提供足够大的流量保证换向迅速且平稳[7]，因此需要正确选用液压阀并设计合理的动作顺序，确保系统具有高的可靠性。
另外，设计的系统应当便于操作及维修，力求简单，以降低故障率。
3.高精度对液压系统的控制方式提出了新的要求。
中小压力机的锻件尺寸误差应小于1 mm,大型压力机应小于2-3mm。
如何克服液压机工作过程中的惯性，以及冲击是提高锻件精度的主要方法。
4. 高自动化水平是高效率[8]和高精度的重要保证。
如何实现主机和操作机联动；锻件尺寸的测量和自动控制[9] ,[10]；压力机运行状态的自动显示和储存；一般故障的自动诊断及报警；生产数据的自动采集和处理都是需要考虑的问题。
尤其是锻件尺寸的控制和常见故障的自动诊断及报警，需要将液压机执行元件的状态实时地采集并与设定值进行比较，并在最短的时间内给出准确的控制信号，无论是在理论上还是实际过程中都有相当大的难度。
5.低能耗要求在满足整个系统各个工况的前提下，还要实现能耗的最小化[11]。
锻造液压机在不同工况下功率需求差别很大，要通过优化设计的方法找出最佳的系统设计方案必须参考大量的以往的设计方案。
另外，采用好的控制方法，合适的控制元件也能降低系统能量损耗[12]。
四．解决方案的提出1.鉴于快锻液压机的实际工作需要初步拟定压机结构为双立柱下拉式预应力框架架构，下拉式结构的优点：重心低，锻造时上部晃动小，传动系统，油箱全部在地坑里，可有效避免火灾的发生。
2.采用油泵直接传动，阀控缸控制方式。
一台30MN的水压机，仅水泵蓄势站（不包括压机操作系统）造价约为600万人民币，而相同工作速度的油泵直接传动油压机的全部液控，电控装置的造价低于200万人民币。
有资料表明水压机的效率在30%-40%，而油压机效率一般在50%-60% 。
3.选用大流量的插装阀来满足系统快速换向需求,一般系统中所用的开关式卸荷阀改进为比例节流阀，是原来无法调节的卸荷过程变成连续可调。
图1 比例节流阀卸荷原理图4.运用电液比例速度控制实现平稳快速换向。
它主要通过伺服比例阀的主阀芯开度大小来控制液压缸位移的变化，从而控制液压机压制速度的大小。
液压缸内安装了一个内置式位移传感器，以实时检测位移信号，转换为速度信号后，与设定的信号值进行比较，再经模-数转换和放大来驱动阀芯，改变进入液压缸两腔的流量大小，使得液压机能按照设定的速度进行压制。
图2 液压机电液比例速度控制系统原理简图图中标号分别表示：1-放大器 2-压力传感器 3-伺服比例阀 4-液压缸 5-位移传感器。
5.采用差动连接来获得较高的锻造频率，在快进工况时，系统需要的压力低，流量大，此时采用差动连接不必采用大流量泵即能实现快速动作，既节能又降低了泵的成本。
6.回路关键部位安装各类传感器以监测系统运行状态，及时发现故障并自动排除某些故障[13]如：滤油器堵塞报警。
7.采用两组液压泵供油，组成双泵供油回路以节约能量，并保证快速性。
五．参考文献1 孙彩丽.20MN快锻液压机设计及整体工作性能分析[D]. /Thesis_Y1114740.aspx2 俞新陆．液压机的设计与应用[M].北京:机械工业出版社，2006．12．3 姚保森.我国锻造液压机的现状及发展[J].锻压装备与制造技术,2005年第3期:28-30.4 李贵闪,何晓燕,荣兆杰.我国液压机行业的现状及发展[J].锻压装备与制造技术,2006,41(4):17-19.5 聂绍珉.现代大中型锻造液压机的特点及发展趋势(上)[J].金属加工,2008第 23期:20-23.6 聂绍珉.现代大中型锻造液压机的特点及发展趋势(下)[J].金属加工,2009年第 1期:40-42.7 师素文,张广红,吴爱国.基于PLC的万吨液压机控制[J].制造技术与机床,2005,(9):34-37.8 刘宏献.锻造液压机液压系统的分析与设计[J].液压气动与密封,2009年第5期:60-62.9 陈柏金,黄树槐,魏运华,靳龙.锻造液压机高压卸载系统改进研究[J].液压与气动:2008年第1期:57-59.10 陈群. 插装阀阻尼对快速液压机性能的影响及调整[J].安徽科技: 2001,(9):44-45.11胡国良,何贤剑. 液压机电液比例速度控制系统设计及仿真分析[J]. 煤矿机械:2009,30(6):25-27.12 孟丽娟,杨喆. 快速锻造液压机的液压系统设计[J].锻压装备与制造技术: 2009,44(1):11-12.13 井夫宣,刘虎,田敬刚,孙时建,苏万成.液压系统储备油箱的设计与应用[J].液压与气动:2007年第4期:68-69.。
液压系统的设计范文
液压系统的设计范文液压系统设计的目标是满足工作要求，同时尽可能降低成本、提高效率和可靠性。
以下是液压系统设计的一般步骤和注意事项：1.确定工作要求：包括工作压力、流量、速度、负载、工作环境等。
2.选择液压元件：根据工作要求选择合适的液压元件，包括液压泵、执行器、控制阀等。
要考虑元件的工作压力、流量、尺寸、性能等。
3.确定系统参数：根据工作要求和液压元件的特性，确定系统的工作压力、流量、速度、温度等参数。
4.系统结构设计：根据液压元件的布置和工作要求，设计出合理的系统结构，包括主油路、副油路、仪表部分等。
要注意布置合理、管路短小、回油通畅等。
5.控制方式确定：根据工作要求和系统结构，确定液压系统的控制方式，可以是手动控制、自动控制、远程控制等。
6.安全设计：设计过程中要考虑液压系统的安全性，包括防爆、防溢、防漏、防压力过高等。
7.综合考虑：综合考虑液压系统的成本、性能、效率、可靠性等因素，做出最终的设计选择。
液压系统设计时需要注意以下几点：1.合理选择液压元件：根据工作要求和预算，选择合适的液压元件。
要考虑元件的品牌、性能、寿命、维修保养等。
2.确保系统的工作可靠性和安全性：要考虑系统在工作过程中的安全性，包括防爆、防溢、防漏、防压力过高等。
3.考虑系统的能效：要尽可能减少能源消耗，提高液压系统的效率。
可以采用变量泵、液压油气蓄能器等技术来提高系统的能效。
4.预留扩展余地：在设计时要留有一定的扩展余地，以便后期可以根据需要进行系统的扩展和升级。
综上所述，液压系统的设计是一个综合考虑工作要求、元件选择、系统参数确定、系统结构设计、控制方式选择等多方面因素的过程。
通过合理的设计，可以满足工作要求，提高系统的效率和可靠性，降低成本。
同时，设计过程中要注意系统的安全性和能效，预留扩展余地。
液压系统设计需要深入理解液压原理和液压元件特性，并结合实际情况做出合理选择。
《2024年度Φ25定尺钢筋切断机液压系统分析》范文
《Φ25定尺钢筋切断机液压系统分析》篇一一、引言随着建筑行业的快速发展，钢筋作为主要的建筑材料之一，其加工设备的技术水平也日益提高。
Φ25定尺钢筋切断机作为钢筋加工的重要设备，其液压系统的性能直接影响到钢筋加工的效率和质量。
本文将对Φ25定尺钢筋切断机的液压系统进行详细分析，以期为相关设备的优化和升级提供参考。
二、液压系统概述Φ25定尺钢筋切断机的液压系统主要由液压泵、液压缸、阀门、油管等部件组成。
其中，液压泵为系统提供动力，液压缸实现钢筋的切断动作，阀门控制液压系统的流向和压力，油管则负责传递液压油。
整个液压系统的工作原理为：液压泵将机械能转化为液压能，通过油管传递给液压缸，驱动其完成钢筋的切断动作。
三、液压系统分析1. 液压泵的分析液压泵是整个系统的动力源，其性能直接影响到整个系统的运行。
Φ25定尺钢筋切断机采用的液压泵应具备高压力、大流量、低噪音、高效率等特点。
此外，为了确保系统的稳定性和可靠性，液压泵还应具备过载保护和散热功能。
2. 液压缸的分析液压缸是钢筋切断机的执行元件，其性能直接影响到钢筋的切断质量和效率。
液压缸应具备高精度、高刚度、高速度和高负载等特点。
此外，为了确保设备的耐用性和稳定性，液压缸的材料和制造工艺也应达到一定标准。
3. 阀门和油管的分析阀门和油管是液压系统中的重要部件，负责控制液压油的流向和压力。
阀门应具备快速响应、准确控制、耐高压和耐腐蚀等特点。
油管则应具备高压力、抗磨损、抗老化等特点。
此外，为了确保系统的可靠性和维护方便性，阀门和油管的布局应合理，便于检查和维修。
四、液压系统的优化与改进针对Φ25定尺钢筋切断机的液压系统，可以从以下几个方面进行优化与改进：1. 采用高性能的液压泵和液压缸，提高系统的压力和流量，从而提高钢筋的切断效率和质量。
2. 优化阀门的控制和布局，提高系统的响应速度和控制精度，确保钢筋切断的准确性。
3. 加强油管的抗磨损和抗老化性能，延长其使用寿命，减少维护成本。
《2024年度Φ25定尺钢筋切断机液压系统分析》范文
《Φ25定尺钢筋切断机液压系统分析》篇一一、引言在现代建筑和基础设施建设中，钢筋作为主要的建筑材料，其加工和处理设备的性能和效率显得尤为重要。
Φ25定尺钢筋切断机作为钢筋加工的重要设备，其液压系统的性能直接影响到设备的整体运行效率和安全性。
本文将对Φ25定尺钢筋切断机的液压系统进行详细分析，以期为相关领域的研究和应用提供参考。
二、Φ25定尺钢筋切断机液压系统概述Φ25定尺钢筋切断机的液压系统主要由动力源、控制元件、执行元件和辅助元件等组成。
其中，动力源为液压泵，负责提供系统所需的动力；控制元件包括各种液压阀，用于控制液压系统的压力、流量和方向；执行元件为液压缸和马达，用于驱动钢筋切断机的切割动作；辅助元件包括油箱、滤油器、冷却器等，用于保证系统的正常运行。
三、液压系统工作原理分析1. 动力传递：液压泵将机械能转化为液压能，通过高压油路将动力传递给液压缸和马达。
2. 压力控制：通过调节液压阀的开启程度，控制系统的压力，以保证设备在切割过程中具有稳定的切割力和切割速度。
3. 方向控制：通过更换液压阀的通断顺序，改变油液的流向，从而控制钢筋切断机的切割方向。
4. 速度控制：通过调节液压泵的转速和输出流量，控制执行元件的运动速度，以适应不同直径和长度的钢筋切割需求。
四、液压系统性能分析1. 优点：Φ25定尺钢筋切断机的液压系统具有较高的传动效率、较高的动力传递能力和较好的控制性能。
此外，液压系统还可以实现无级调速，便于操作和控制。
2. 缺点：液压系统易受温度、压力和杂质等因素的影响，导致系统性能下降。
此外，液压系统的维护和保养成本较高，需要定期检查和更换液压油、滤油器等部件。
五、液压系统优化建议1. 优化液压泵和马达的选型和配置，以提高系统的传动效率和动力传递能力。
2. 加强对液压系统的维护和保养，定期检查和更换液压油、滤油器等部件，以保持系统的正常运行。
3. 引入先进的控制技术，如智能控制系统和远程监控系统，以提高系统的控制性能和安全性。
工程机械液压系统设计及改进综述
工程机械液压系统设计及改进综述
液压技术在建筑机械行业发挥着非常重要的作用，为机械的精确控制和高动力密度的
运动提供了可靠的基础。
对于工程机械产品质量，液压系统负责大部分工作，因此，液压
系统在工程机械研究和开发中起着非常重要的作用。
近年来，随着科技的发展，工程机械
液压系统的设计和改进得到了极大的推动，让工程机械更好地服务于社会和实现更好的效率。
首先，工程机械液压系统的设计有许多方面的考量，其中重要的就是质量、耐久性和
安全性。
制造商应满足客户的运行要求，同时保证液压元件的安全使用。
其次，可靠性是
一个重要的问题，机械生产厂家应努力精简系统的结构设计，减少系统中的极限，提高系
统的可靠性和可靠性。
此外，系统效率优化也是必须考虑的一点，以满足客户质量、效率、能耗等多个方面的要求。
为了改进工程机械液压系统的性能，一些工业界和研究机构开发了一些液压技术，包
括节能减排技术、多循环技术和智能化技术等。
如今，一些先进的工程机械公司纷纷启用
了智能液压动力系统，智能控制技术能够在液压动力系统中实现精准的控制和高效的操作
效率，提高产品的性能和使用寿命。
此外，液压技术的发展还可以实现远程指挥和集中式
管理，提高效率，降低能耗。
基于以上改进技术，工程机械液压系统的设计和改进都取得了很大的进展，大大提高
了产品的性能和使用寿命。
同时，精准的控制技术还能更有效地进行操作，提高效率，降
低能耗，给用户带来经济和社会效益。
《液压系统设计中执行元件速度和载荷分析案例综述1700字》
液压系统设计中执行元件速度和载荷分析案例综述目录液压系统设计中执行元件速度和载荷分析案例综述 (1)1.1执行元件类型、数量和安装位置 (1)1.2速度和载荷计算 (2)1.2.1 速度计算及速度变化规律 (2)1.2.2执行元件的载荷计算及变化规 (3)本举升台对液压系统的设计要求可以总结如下：举升台的举升运动采用液压传动，可选用远程或无线控制，举升机的举升运动由液压缸的伸缩运动经转化而成为平台的起降，其工作负载变化范围为0~3000Kg，负载平稳，工作过程中无冲击载荷作用，运行速度较低，液压执行元件有四组液压缸实现同步运动，要求其工作平稳，结构合理，安全性优良，使用于各种不同场合，工作精度要求一般。
1.1执行元件类型、数量和安装位置类型选择：表4-1执行元件类型的选择运动形式往复直线运动回转运动往复摆动短行程长行程高速低速执行元件的类型柱塞缸高速液压马达低速液压马达摆动液压马达活塞缸液压马达和丝杠螺母机构根据上表选择执行元件类型为活塞缸，再根据其运动要求进一步选择液压缸类型为双作用单活塞杆无缓冲式液压缸。
数量：该举升平台为双单叉结构，故其采用的液压缸数量为4个完全相同的液压缸，其运动完全是同步的，但其精度要求不是很高。
安装位置：液压缸的安装方式为耳环型，尾部单耳环，气缸体可以在垂直面内摆动，其位置为前后两固定支架之间的横梁之上，横梁和支架组成为一体，通过横梁活塞的推力逐次向外传递，使举升机举升。
1.2速度和载荷计算1.2.1 速度计算及速度变化规律参考国内举升机类产品的技术参数可知，最大起升高度为1500mm时，其平均起升时间为45s，就是从液压缸活塞开始运动到活塞行程末端所用时间大约为45s，设本举升台的最小气举升时间为40s，最大起升时间为50s，由此便可以计算执行元件的速度v：v=lt式中：v—执行元件的速度m/s ；l—液压缸的行程m；t—时间s 。
当t=40s时：v max=lt max=0.5340=0.01325m/s当t=50s时；v min=lt =0.5350=0.0106m/s液压缸的速度在整个行程过程中都比较平稳，无明显变化，在起升的初始阶段到运行稳定阶段，其间有一段加速阶段，该加速阶段加速度表较小，因此速度变化不明显，形成终了时，有一个减速阶段，减速阶段加速度亦比较小，因此可以说举升机在整个工作过程中无明显的加减速阶段，其运动速度比较平稳如图所示1.2。
《2024年度Φ25定尺钢筋切断机液压系统分析》范文

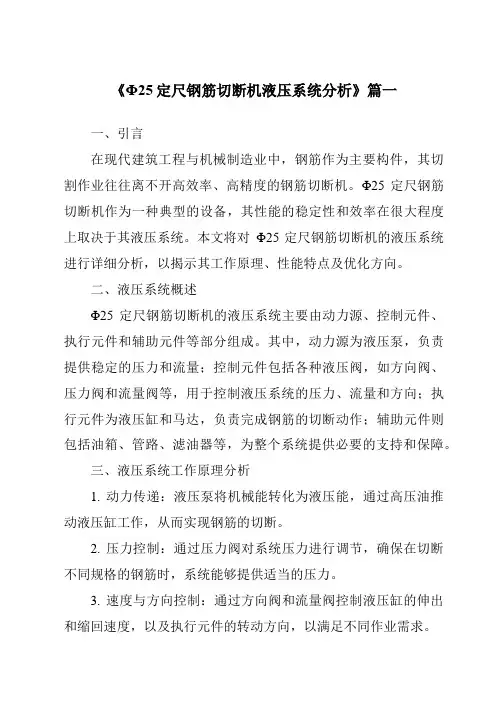

《Φ25定尺钢筋切断机液压系统分析》篇一一、引言在现代建筑工程与机械制造业中，钢筋作为主要构件，其切割作业往往离不开高效率、高精度的钢筋切断机。
