浅谈三相交流异步电动机的保护
三相异步电动机的使用与维护
三相异步电动机的使用与维护使用方面：1.选型与安装：在使用三相异步电动机之前，需要根据具体的工作要求选择合适的型号和规格的电动机。
安装过程中需要注意保证电动机与负载之间的适配性，并确保电机底脚牢固固定。
2.电源与控制：三相异步电动机通常使用交流电源供电，因此需要确定电源的电压和频率，并连接电动机的对应线缆。
同时还需要选择合适的控制方式，如启停控制器、变频器等。
3.运行与检测：在正常使用三相异步电动机时，应注意保持电机通风良好的工作环境，并确保电机轴承润滑良好。
运行过程中，还需要注意电动机的电流、温度等参数的检测，以及异常情况的及时处理。
4.故障排除：三相异步电动机可能会出现一些故障，如电缆接触不良、电机绕组短路、电机轴承损坏等。
在遇到故障时，可以通过检查电机的供电电压、电流以及外部接线等方法，逐步排除故障。
维护方面：1.清洁与检查：定期清洁电动机外壳和散热器，以保证电机通风良好。
另外，还需要定期检查电机的电缆、接线端子和电机周围的绝缘情况，防止绝缘老化或损坏。
2.轴承润滑：三相异步电动机的轴承需要定期加润滑油，以保证轴承的正常工作。
在加润滑油之前，应先将原有的润滑油清理干净，并根据电机型号和使用情况选择合适的润滑油。
3.电机维护：定期检查电机的转子绕组、定子绕组和绝缘状况，如发现有电机绕组老化、破损或绝缘破损等情况，需要及时更换或修理。
另外，还应定期检查电机的风扇、风道、散热器等附件设备，确保其正常运行。
4.定期维护：除了上述日常维护工作，还应定期进行专业的维护，如清理定子和转子绕组、检查电机的对称性和动平衡状况等。
这些维护工作可以延长三相异步电动机的使用寿命，并提高其工作效果。
总结起来，三相异步电动机的使用和维护需要根据具体情况来进行操作。
正确的使用和维护可以确保电机的正常运行，并延长其使用寿命。
对于不熟悉电机维护的用户来说，最好将维护工作交给专业的电机维修人员进行。
浅谈异步电动机的保护
过 载 和 断相 保 护 。产 品如 Ｓ Ｂ、Ｄ Ｂ型 热保 护 器 。 Ｐ Ｒ
电动机 的损坏 主要 是绕组 过热或绝 缘性 能降低 引起 的， 而绕组 的过热 往往 是 流经 绕 组 的 电流 过大 引 起 的 。对 电动 机 的保 护 主 要有 电流 、温度 保 护 两 大 类 型 。下 面 结合 产 品 作 些 介 绍 。 １电流 保护 装 置 １ 、热继 电器 利用 负载 电流 流过 电 阻元件 ， 使双 金属 片热元 件 加热后 产 生 弯 曲， 从而 使继 电器 的触点 在 电动机 绕 组烧 坏 以前 动作 。其 动作 特性 与 电动 机 绕组 的允 许过 载特 性接 近 。热 继 电器 虽然 动作 时 间准 确性 差， 但对 电 动机 可 以实现 有 效的过 载保 护 。最 新设 计 的热继 电器 ， 除有 温度 补偿 外， 它还 具 有 断相保护 及 负载不 平衡 保护 功 能等 。例 如从 Ａ Ｂ公司 引进 的 Ｔ系列 双金 属片 Ｂ 式 热过 载继 电器 ： 西 门子 引进 的 ３ Ａ 、３ Ａ 从 Ｕ ５ Ｕ ６系 列双 金 属片 式热 过 载继 电 器 ： Ｒ ０ 、Ｊ ３ Ｊ２ 型 Ｒ ６型热 过载 继 电器 ， 中 Ｊ ３ 其 ｎ ６型为 二次 开发 产 品， 可取 代 淘
备保 护的功能 。
２ 、带有 热一 磁脱 扣 的电动 机保 护用 断路 器作 过载保 护用 ， 结构 及动 作 原 理 同热继 电器， 其双金 属热元 件弯 曲后 有的直接 顶脱 扣装 置， 的使触 点接 通， 有 最 后 导致 断 路器 断开 。 电磁 铁 的 整 定值 较 高 ， 在 短路 时动 作 。其 结 构 简 仅 单 、体 积 小 、价 格 低 、动 作特 性 符 合 现 行 标准 、 保护 可 靠 ， 日前仍 被 大 故 量 采 用 ． 特 别 是 小 容 量 断路 器 尤 为 显 著 。 ３ 、电子 式过 电流 继 电器通 过 内部各相 电流互感 器 检测 故障 电流信 号 ， 经 电子 电路 处理 后执 行相应 的动作 。电子 电路 变化 灵活 ， 动作 功能 多样 ， 广泛 能 满 足各 种 类 型 的 电动机 的保 护 。其 特 点 是 ： （） １ 多种 保护 功能 。过 载保 护， 载保 护十 断相 保 护， 载保 护十 断相 保 过 过 护 ＋ 反相 保 护 。 （） ２ 电流整 定范 围广 。其最 大值 与最 小值 之 比 一 可达 ３ ４倍 ， 至更 般 — 甚 大倍 数 （ 继 电器为 １ ６ ） 特 别 适用 于 电动机容 量 经常变 动 的场合 （ 热 ．５ 倍 ， 例如 矿 井 等 ）。 （ ） 故 障显 示 。 由发 光 二极 管 显 示故 障类 别 ， 便 检 修 。 ３有 ｆ ４ 、固态 继 电器 它 是 种 从 完成 继 电器 功能 的简 单 电子 式装 置 发展 到具 有各 种功 能 的微 处理 器装 置 。其成 本 和价 格 随功 能而 异， 复杂 的继 电器 实 最 际 上只 能用 于较 大 型 、较 昂贵 的电 动 机 或 重 要场 合 。 上 述每 一种 信息 均可编 程输 入微 处理 器， 主要 是加 上需 要的 时限， 以确 保 在 电动机 起动 或 运转 过程 中 产生 损坏 之前 ， 电源 切 断 。还可 用 发光 二极 管 将 或数 字 显示 故 障类 别和 原 因， 可 以对 外 向计 算机 输 出数据 。 也 ５ 、带有 电子式 脱扣 的 电动机 保 护用 断路 器 其动 作 原理类 同上述 电子式 过 电流 继 电器或 固态继 电器 。功 能主 要 有 ： 电路 参量 显 示 （ 电流 、 电压 、功 率 、功率 因数 等） 负载 监控 （ ， 按规 定切 除或投 入 负载 ） 多种保 护特 性 （ 数 曲 ， 指 线 反时 限 、Ｉ ｔ曲线 反 时 限、定 时 限或 其 组合 ） 故 障报警 ， ２ ， 试验 功 能，自诊 断 功能 ， 信功 能 等 。产 品 如施 耐 德 电气 公 司 生产 的 Ｍ系 列低 压 断 路器 。 通 ６ 、软起动 器 的主 电路采 用 晶闸 管， 控制 其分 断或 接通 的保 护装 嚣 傲 做 成故 障检 测 模块 ， 用来 完 成对 电动机 起 动前 后 的异 常 故 障检 测， 断 相 、过 如 热 、短 路 、漏 电和不 平 衡 负载 等故 障 ， 发 出相 应 的动 作 指 令 。其 特 点是 并 系统 结构 简 单， 采用 单 片机 即可 完成 ， 用 于工 业 控制 。 适 ２温 度保 护装 置 ｌ 、双 金 属片 温度 继 电器 直接 埋入 电动机绕 组 中 。产 品如 Ｊ ２温度 继 电 Ｗ
试析三相异步电动机控制的电气保护环节
试析三相异步电动机控制的电气保护环节摘要：电气控制系统不仅可以满足正常机械生产和加工工艺的需要，还要保证电动机与相关设备可持续稳定的运行，当系统出现运行故障或异常工作的情况下，电气保护环节可对电动机进行实时保护。
由此可见，电气保护是电气控制系统的重要组成部分，它可以保护三相异步电动机、电气设备以及操作人员的人身安全。
关键词：三相异步电动机电气保护电压保护1 关于三相异步电动机的机械特点与其他电动机相比，三相异步电动机是一种新型电动机，它的转子转速与磁场之间产生相互作用，从而实现电磁转矩，使能量完成转换。
三相异步电动机主要有笼式电动机和绕线式电动机两种，不仅价格便宜且具有高运转性能，目前已被广泛应用于各行各业。
三相异步电动机在工作时，其机械性能主要呈现为非线性曲线工作方式，并根据线段性稳定运行。
同时，三相异步电动机在运行时也会受到外界的影响，导致设备工作时出现不同程度的故障。
面对这类问题，有必要对三相异步电动机转矩和相关参数进行计算，寻找设计参数和实际参数之间的差异性，并采取针对性解决措施，保障设备稳定正常工作。
2 三相异步电动机控制的电气保护环节2．1 短路保护工作三相异步电动机控制系统的短路保护工作分析。
现阶段，三相异步电动机控制系统中最常见的故障就是短路，短路问题一旦出现，就会对三相异步电动机的正产使用产生影响，造成社会生产效率严重下降。
而三相异步电动机在工作过程中出现短路故障的原因包含多种，最常见的就是三相异步电动机在使用过程中导线绝缘层发生破损、线路出现故障等等，在此种情况下，就会造成三相异步电动机出现损坏，无法继续正常工作。
因此，面对此种情况，相关人员就需要对三相异步电动机控制系统加强短路保护工作，具体可以从以下两个方面展开：一方面，当三相异步电动机控制系统发生短路故障问题后，相关人员需要将三相异步电动机控制系统的电源线路快速切除，然后在三相异步电动机控制系统相关设备上安装熔断器、断路器等保护装置，保证三相异步电动机的正常使用。
三相交流异步电动机的综合控制和保护单元的设计
三相交流异步电动机的综合控制和保护单元的设计首先，该单元需要实现电动机的启停控制。
启动电动机时，需要提供足够的起动转矩和合适的相序。
因此，控制单元需要利用电子设备来控制电动机内的电磁开关，实现起动转矩和相序的控制。
在启动过程中，还需要考虑电动机的电流和温度等参数的监测，以及相序的自动校正。
保护方面，需要实现过电流保护、过热保护、过载保护等功能，保证电动机的安全运行。
其次，该单元需要实现电动机的转速调节功能。
转速调节可以通过改变电动机的工作频率来实现。
该单元需要利用逆变器或变频器等设备，将交流电转换为可变频率的交流电，从而实现对电动机转速的调节。
在转速调节过程中，需要对转速进行闭环控制，采集电动机的转速信号，并根据设定的转速值进行控制。
同时，需要监测电动机的电流和功率等参数，以防止过载和损坏电动机。
最后，该单元需要实现电动机的故障保护功能。
电动机在运行过程中可能会出现短路、断相、过电流等故障，需要及时进行保护。
该单元需要监测电动机的电流、电压、温度等参数，并与事先设定的阈值进行比较，当一些参数超过设定阈值时，及时采取措施停止电动机运行，并给出故障报警信号。
保护功能的实现可以通过使用电流互感器、温度传感器、电压传感器等设备来获取参数信息，并利用微处理器等设备进行处理和控制。
综上所述，三相交流异步电动机的综合控制和保护单元的设计需要实现启停控制、转速调节和故障保护功能。
这些功能的实现需要利用电子设备进行控制和数据处理，同时对电动机的电流、温度、电压等重要参数进行监测和保护。
该单元的设计需要考虑电动机的工作特点和需求，并依据相关的控制和保护原理进行设计和实现。
只有通过有效的设计和实现，才能确保电动机的安全运行和可靠性。

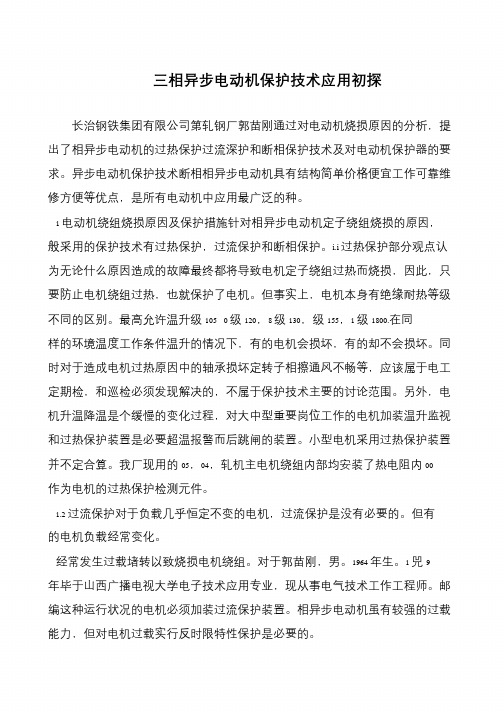

三相异步电动机保护技术应用初探
三相异步电动机保护技术应用初探长治钢铁集团有限公司第轧钢厂郭苗刚通过对电动机烧损原因的分析，提出了相异步电动机的过热保护过流深护和断相保护技术及对电动机保护器的要求。
异步电动机保护技术断相相异步电动机具有结构简单价格便宜工作可靠维修方便等优点，是所有电动机中应用最广泛的种。
1 电动机绕组烧损原因及保护措施针对相异步电动机定子绕组烧损的原因，般采用的保护技术有过热保护，过流保护和断相保护。
i.i 过热保护部分观点认为无论什么原因造成的故障最终都将导致电机定子绕组过热而烧损，因此，只要防止电机绕组过热，也就保护了电机。
但事实上，电机本身有绝缘耐热等级不同的区别。
最高允许温升级105 0 级120，8 级130，级155，1 级1800.在同样的环境温度工作条件温升的情况下，有的电机会损坏，有的却不会损坏。
同时对于造成电机过热原因中的轴承损坏定转子相擦通风不畅等，应该属于电工定期检，和巡检必须发现解决的，不属于保护技术主要的讨论范围。
另外，电机升温降温是个缓慢的变化过程，对大中型重要岗位工作的电机加装温升监视和过热保护装置是必要超温报警而后跳闸的装置。
小型电机采用过热保护装置并不定合算。
我厂现用的05，04，轧机主电机绕组内部均安装了热电阻内00作为电机的过热保护检测元件。
1.2 过流保护对于负载几乎恒定不变的电机，过流保护是没有必要的。
但有的电机负载经常变化。
经常发生过载堵转以致烧损电机绕组。
对于郭苗刚，男。
1964 年生。
1 兕9年毕于山西广播电视大学电子技术应用专业，现从事电气技术工作工程师。
邮编这种运行状况的电机必须加装过流保护装置。
相异步电动机虽有较强的过载能力，但对电机过载实行反时限特性保护是必要的。
异步电动机的保护和故障分析
异步电动机的保护和故障分析三相异步电动机在我国的国民生产的各个领域应用十分广泛。
介绍和分析异步电动机在发生过载、短路、断相、欠电压等故障时产生的后果以及它们的有效保护方法。
希望在实际生产应用中能起到借鉴和参考的作用。
标签：三相异步电动机；故障分析；保护1电动机的过载及其保护电动机的过载由于电流增大，发热剧增，从而使其绝缘物受到损害，缩短了其使用寿命甚至被烧毁。
从电动机的结构来看，鼠笼型电机的定子铁心置放绕组的槽内必须有良好的绝缘物。
为了保证电动机的相间、带电体与外壳的绝缘，通常是使用各种耐热等级的绝缘材料的。
各种绝缘IEC85规定A级(105℃)、E级(120℃)、B级(130℃)、F级(155℃)……电工技术工作者提出的绝缘材料的使用温度每增加8℃，其使用寿命就减半是有理论和实践依据的。
现在对电动机的过载保护采用最多的是热继电器，也有相当数量采用有复式脱扣器的断路器。
对于重载起动的电动机，如果使用一般的热继电器，常常会在起动过程中发生错误动作(跳闸)，使电动机无法起动。
因此需要选用带速饱和电流互感器或限流电阻的热继电器，这种型式是通过速饱和电流互感器或限流电阻使起动电流成比例地缩小，就可以大大延长电动机的起动时间，保证正常起动，还有采取起动时将热继电器短接，起动完毕再将热继电器投入运行——完全短路法。
此外，对带速饱和互感器的热继电器，起动时将互感器二次绕组短接，起动完毕后再使之投入等方法，来满足重载起动电动机的需要。
2电动机的短路保护(电动机保护电器瞬时动作电流整定值)电动机在短路情况下的保护，通常选用断路器，有的地方也使用熔断器。
一些文献提到，断路器的瞬时动作电流整定值应能躲过电动机的全起动电流。
Isct 一断路器瞬时动作电流整定值A；k－可靠系数，它考虑了电动机起动电流的误差和断路器瞬动电流的误差，k一般取1.2；I’st－全起动电流值，也称尖峰电流A。
所谓全起动电流，是包括周期分量和非周期分量两部分。
三相异步电动机外壳防护方式
三相异步电动机外壳防护方式嘿，朋友们！今天咱来聊聊三相异步电动机外壳防护方式。
这可太重要啦，就好比人得穿合适的衣服来保护自己一样。
你想想看，三相异步电动机那可是在各种环境里工作的呀，要是没有好的防护，那不得出问题呀！就好像一个人在恶劣的天气里不穿厚衣服，不得冻感冒呀！先说第一种防护方式，那就是防尘。
这就像是给电动机戴了个口罩，把那些灰尘啊、小颗粒啊都挡在外面。
要是没有这个防护，那些灰尘啥的跑进电动机里面，时间久了，不就跟人吸了太多灰尘得肺病一样嘛！这多吓人呀！然后呢，还有防水。
这可太关键啦！电动机要是碰到水，那可不得了。
就好比人掉进水里，要是不会游泳，那多危险呀！防水的防护就像是给电动机穿上了雨衣，不管多大的雨都不怕。
再说说防撞。
电动机在工作的时候，说不定会碰到什么东西呢。
这时候防撞的防护就起作用啦，就像给电动机穿上了一层铠甲，能保护它不被撞伤。
不然的话，就像人不小心被撞了，那得多疼呀！还有防腐蚀呢！有些环境里可能有腐蚀性的物质，要是电动机没有防腐蚀的措施，那不是很快就被腐蚀坏啦？这就好像把铁放在潮湿的地方，时间长了就锈掉了呀！咱可不能小看这些防护方式呀，它们每一个都很重要呢！就像人的五官一样，少了哪个都不行。
防尘让电动机保持干净，防水让它不怕水，防撞让它更安全，防腐蚀让它更耐用。
你说要是没有这些防护，电动机能好好工作吗？肯定不行呀！它可能用不了多久就出问题啦，这不是耽误事儿嘛！所以呀，咱们一定要重视三相异步电动机的外壳防护方式。
这就好比咱们爱护自己的身体一样，要给它足够的保护。
只有这样，电动机才能更好地为我们服务，为我们创造价值呀！别小瞧了这些防护，它们可是电动机的“保护神”呢！。
异步电动机的电气装置保护（三篇）
异步电动机的电气装置保护异步电动机是工业中常用的电动机类型之一，广泛应用于驱动各种机械设备。
为了保证异步电动机的安全运行和延长使用寿命，需要采取一系列的电气装置保护措施。
本文将介绍几种常见的异步电动机电气装置保护。
1. 过载保护过载是指电动机长时间工作超过额定负载能力，电动机工作温度升高，可能导致电动机绝缘材料老化或烧毁。
为了防止过载引起的损坏，通常采用热继电器或热保护器作为过载保护装置。
一旦电动机的工作电流超过额定值，热继电器或热保护器会自动断开电路，以保护电动机的安全运行。
2. 短路保护短路是指电动机绕组之间或绕组与机壳之间发生直接接触，造成大电流瞬间流过，容易引发火灾或电动机损坏。
为了防止短路引起的危险，通常采用瞬时过流继电器作为短路保护装置。
瞬时过流继电器能够检测电路中的异常大电流，并迅速中断电路，以保护电动机不受损坏。
3. 缺相保护缺相是指电动机供电系统中的一个或多个相电压缺失，导致电动机无法正常启动或运行。
为了防止缺相引起的故障，通常采用缺相保护装置。
缺相保护装置通常使用电压继电器或电流继电器进行检测，一旦检测到相电压异常，立即切断电源，保护电动机不受损坏。
4. 接地保护电动机的接地保护是为了防止电源系统中的接地故障对电动机造成伤害。
接地故障可能引起电源系统的相电压异常、电动机绕组烧坏等问题。
为了保护电动机不受接地故障的影响，通常采用接地保护装置进行监测和切断电源。
接地保护装置能够检测电源系统的接地故障，并在检测到接地故障时迅速切断电源，以保护电动机的安全运行。
5. 过压保护和欠压保护异步电动机工作过程中，电源电压如果超过或低于额定值，都会对电动机的正常运行产生不利影响。
过压和欠压会导致电动机电流过大或过小，增加电动机的损耗和能耗，甚至引发电动机烧毁。
为了保护电动机不受过压和欠压的影响，通常采用过压保护器和欠压保护器。
过压保护器和欠压保护器能够监测电源电压，一旦检测到过压或欠压，立即切断电源，以保护电动机的安全运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈三相交流异步电动机的保护
摘 要：三相交流异步电动机的保护是个复杂的问题。在实际使
用中，应按照电动机的容量、型式、控制方式和配电设备等不同来
选择相适应的保护装置及起动设备。电动机的保护与控制关系。
关键词：电动机；起动器
三相交流异步电动机的保护往往与其控制方式有一定关系，即保
护中有控制，控制中有保护。如电动机直接起动时，往往产生4-7
倍额定电流的起动电流。若由接触器或断路器来控制，则电器的触
头应能承受起动电流的接通和分断考核，即使是可频繁操作的接触
器也会引起触头磨损加剧，以致损坏电器；对塑料外壳式断路器，
即使是不频繁操作，也很难达到要求。因此，使用中往往与起动器
串联在主回路中一起使用，此时由起动器中的接触器来承载接通起
动电流的考核，而其他电器只承载通常运转中出现的电动机过载电
流分断的考核，至于保护功能，由配套的保护装置来完成。
此外，对电动机的控制还可以采用无触点方式，即采用软起动控
制系统。电动机主回路由晶闸管来接通和分断。有的为了避免在这
些元件上的持续损耗，正常运行中采用真空接触器承载主回路(并
联在晶闸管上)负载。这种控制有程控或非程控；近控或远控；慢
速起动或快速起动等多种方式。另外，依赖电子线路，很容易做到
如电子式继电器那样的各种保护功能。电动机保护装置电动机的损
坏主要是绕组过热或绝缘性能降低引起的，而绕组的过热往往是流
经绕组的电流过大引起的。对电动机的保护主要有电流、温度检测
两大类型。下面结合产品作些介绍。
1.电流检测型保护装置
热继电器利用负载电流流过经校准的电阻元件，使双金属热元件
加热后产生弯曲，从而使继电器的触点在电动机绕组烧坏以前动
作。其动作特性与电动机绕组的允许过载特性接近。热继电器虽则
动作时间准确性一般，但对电动机可以实现有效的过载保护。随着
结构设计的不断完善和改进，除有温度补偿外，它还具有断相保护
及负载不平衡保护功能等。例如从abb公司引进的t系列双金属片
式热过载继电器；从西门子引进的3ua5、3ua6系列双金属片式热
过载继电器；jr20型、jr36型热过载继电器，其中jn36型为二次
开发产品，可取代淘汰产品jrl6型。
带有热-磁脱扣的电动机保护用断路器热式作过载保护用，结构
及动作原理同热继电器，其双金属热元件弯曲后有的直接顶脱扣装
置，有的使触点接通，最后导致断路器断开。电磁铁的整定值较高，
仅在短路时动作。其结构简单、体积小、价格低、动作特性符合现
行标准、保护可靠，故日前仍被大量采用。特别是小容量断路器尤
为显著。例如从abb公司引进的m611型电动机保护用断路器，国
产dwl5低压万能断路器(200-630a)、s系列塑壳断路器(100、200、
400入)。
电子式过电流继电器通过内部各相电流互感器检测故障电流信
号，经电子电路处理后执行相应的动作。电子电路变化灵活，动作
功能多样，能广泛满足各种类型的电动机的保护。其特点是：
①多种保护功能。主要有三种：过载保护，过载保护十断相保护，
过载保护十断相保护+反相保护。
②动作时间可选择(符合gbl4048．4-93标准)。
标准型(10级)：7．2in(in为电动机额定电流)，4-1os动作，用
于标准电动机过载保护，速动型(10a级)：7．2in时，2-1os动作，
用于潜水电动机或压缩电动机过载保护。慢动型(30级)：7．2in
时，9-30s动作，用于如鼓风机电机等起动时间长的电动机过载保
护。
③电流整定范围广。其最大值与最小值之比一般可达3-4倍，甚
至更大倍数(热继电器为1．56倍)，特别适用于电动机容量经常变
动的场合(例如矿井等)。
④有故障显示。由发光二极管显示故障类别，便于检修。
固态继电器它是一种从完成继电器功能的简单电子式装置发展
到具有各种功能的微处理器装置。其成本和价格随功能而异，最复
杂的继电器实际上只能用于较大型、较昂贵的电动机或重要场合。
它监视、测量和保护的主要功能有：最大的起动冲击电流和时间；
热记忆；大惯性负载的长时间加速；断相或不平衡相电流；相序；
欠电压或过电压；过电流(过载)运行；堵转；失载(机轴断裂，传
送带断开或泵空吸造成工作电流下跌)；电动机绕组温度和负载的
轴承温度；超速或失速。
上述每一种信息均可编程输入微处理器，主要是加上需要的时
限，以确保在电动机起动或运转过程中产生损坏之前，将电源切断。
还可用发光二极管或数字显示故障类别和原因，也可以对外向计算
机输出数据。
软起动器软起动器的主电路采用晶闸管，控制其分断或接通的保
护装置一般做成故障检测模块，用来完成对电动机起动前后的异常
故障检测，如断相、过热、短路、漏电和不平衡负载等故障，并发
出相应的动作指令。其特点是系统结构简单，采用单片机即可完成，
适用于工业控制。
2.温度检测型保护装置
双金属片温度继电器它直接埋入电动机绕组中。当电动机过载使
绕组温度升高至接近极限值时，带有一触头的双金属片受热产生弯
曲，使触点断开而切断电路。产品如jw2温度继电器。
热保护器它是装在电动机本体上使用的热动式过载保护继电器。
与温度继电器不同的是带2个触头的碗形双金属片作为触桥串在电
动机回路，既有流过的过载电流使其发热，又有电动机温度使其升
温，达到一定值时，双金属片瞬间反跳动作，触点断开，分断电动
机电流。它可作小型三相电动机的温度、过载和断相保护。产品如
spb、drb型热保护器。
检测线圈测温电动机定子每相绕组中埋入1-2个检测线圈，由自
动平衡式温度计来监视绕组温度。
热敏电阻温度继电器它直接埋入电动机绕组中，一旦超过规定温
度，其电阻值急剧增大10-1000倍。使用时，配以电子电路检测，
然后使继电器动作。产品如jw9系列船用电子温度继电器。
保护装置与三相交流异步异步电动机的协调配合
为了确保异步电动机的正常运行及对其进行有效的保护，必须考
虑异步电动机与保护装置之间的协调配合。特别是大容量电网中使
用小容量异步电动机时，保护的协调配合更为突出。
a.过载保护装置与电动机的协调配合
过载保护装置的动作时间应比电动机起动时间略长一点。由附图
可见，电动机过载保护装置的特性只有躲开电动机起动电流的特
性，才能确保其正常运转；但其动作时间又不能太长，其特性只能
在电动机热特性之下才能起到过载保护作用。
过载保护装置瞬时动作电流应比电动机起动冲击电流略大一点。
如有的保护装置带过载瞬时动作功能，则其动作电流应比起动电流
的峰值大一些，才能使电动机正常起动。
过载保护装置的动作时间应比导线热特性小一点，才能起到供电
线路后备保护的功能。
b.过载保护装置与短路保护装置的协调配合一般过载保护装置
不具有分断短路电流的能力。一旦在运行中发生短路，需要由串联
在主电路中的短路保护装置(如断路器或熔断器等)来切断电路。若
故障电流较小，属于过载范围，则仍应由过载保护装置切断电路。
故两者的动作之间应有选择性。短路保护装置特性是以熔断器作代
表说明的，与过载保护特性曲线的交点电流为ij，若考虑熔断器特
性的分散性，则交点电流有is及ib两个，此时就要求 is及以下
的过电流应由过载保护装置来切断电路，ib及以上直到允许的极限
短路电流则由短路保护装置来切断电路，以满足选择性要求。显然，
在is-ib范围内就很难确保有选择性．因此要求该范围应尽量小。
结语
三相交流异步异步电动机的保护是涉及电气装置和机械设备可
靠、正常运转的关键之一。直接检测电动机绕组的温度来保护过载
引起的过热是很有效的保护方式，但由于需直接埋入电动机绕组
里，价格较贵、维修困难等原因，仅在部分频繁操作场合使用；从
经济性考虑，采用电流检测型更为有利，加热继电器仍是一种价廉、
简单、可靠的电动机保护形式(从实际使用情况看，目前使用量占
大多数)；对动作性能要求较高及功能要求全或价格昂贵的大容量
电动机保护，则可采用电子式或固态继电器；对一般要求，则采用
带热-磁脱扣的电动机保护用断路器更为实用。但不管采用何种保
护装置，必须考虑过载保护装置与电动机、过载保护装置与短路保
护装置的协调配合。
