计算机网络雷电防护措施
计算机网络系统防雷电问题的研究
摘 要 ： 文针 对 计 算 机 网络 系 统 ， 据 其 自身 特 点 ， 过对 雷 电侵 入 计 算机 网 络 系 统 的 主要 途 径 进 行 分 析 ， 别 对 直 击 本 根 通 分
雷、 感应 雷采取 了有效的防护措施 ， 为计算机 网络系统建立 了完整的雷电防护体 系， 对于工程实践具有 一定 的指 导意义 。
关键词 ： 计算机 网络；防雷 ； 等电位 ； Ｐ ＳＤ
中 图分 类 号 ：Ｍ ８ Ｔ ６ 文献标识码 ： Ａ 文 章 编 号 ：６ １ ７ ２（０ ０７０６ —３ １７ － ９ ． １）．１８０ ４ ２
Ａ ｓｒｃ： ｉａ ｉ ｅ ｄｐｅ ｎｅ ｃ ｎ ｒｔｃｏ ａｕｅ ｈ ｉ ｉ ｎ ｄ ｃｉ ｉ ｃｏｄｎ ａ ｕａｉ ｎ ｎｌｚ ｇ ｂ ｔ ｔＴ ｓ ｒｃ ａｔ ａ ｆ ｉ ｔ ｏｅｔ ｎｍｅｓｒｓｏｚ ｉｌ ｄ ｎ ｕｔ ｎｌ ｃｒｉ ｔ ｃｌ ｌ ｎ ａ ｄａａｙｉ ａ ｈ ｔｌａ ｄ ｉ ｅ ｐ ｉ ｔ ｊｅ ａ ｉ ｏ ｅａ ｇ ｏ ｃ ｔｇ ｎ
⑥ 直接雷击落雷点建筑 物的雷 电反冲 电流， 种电流可 这 通过相邻建筑物的接地 线路进 入其电子设备， 使电子设备的
④信号线路引入， 信号线路的种类很多， 高频信号传输线路 、
］ ６８
机壳和机芯之间产生放 电现象而损坏 。 所 以对于计算机网络系统而言， 雷电的危害作用不仅仅
有建筑物 、 电气设 备 、 线路 、 网络等 不带 电金 属部分 、 金属护 套、 避雷器， 以及 一切水 、 气管道 等均应与 防雷 接地 装置做金
．
０ 引 言
程 控 电话 线 路 、 脑 数 据 处 理 线 路 等 等 都 可 能 引入 强 大 的 雷 电
雷 电是 自然界 中强 大的脉冲放 电过程 ， 雷电侵入地面建 筑 物或设备造成灾害是多渠道 的， 一般 来说， 雷电放 电对地 面建筑物或设备可能产 生的危害形式主要包括直接雷击 、 感 应雷击 、 电磁脉冲辐射 、 电过 电压侵入、 雷 反击等。 一方面， 计 算机网络设备都放 置在建筑物的机房 内， 建筑物都有可能遭
机房防雷方案
ATM机房防雷方案一、前言随着通信技术、计算机网络技术的飞速发展，计算机和网络越来越深入人们生活和工作中，同时也预示着数字化、信息化时代的来临。
这些微电子网络设备的普遍应用，使得防雷的问题显得越来越重要。
由于微电子设备具有高密度、高速度、低电压、和低功耗等特性，这就使其对各种诸如雷电过电压、电力系统操作过电压、静电放电、电磁辐射等电磁干扰非常敏感。
如果防护措施不力，随时随地可能遭受重大损失。
值得我们关注的是雷电不仅仅破坏系统设备，更为重要的是使系统的通讯中断、工作停顿、声誉受损，其间接损失无法估量。
一般来说，网络集成系统是由主服务器及中心交换机和各分交换机以及路由器、服务器、相当数量的终端构成。
位于主机房内的中心交换机通过广域网路由器与外界联系，通过光纤与各分交换机连接，分交换机通过集线器与各用户终端相连。
二、方案设计依据：1．GB50174－93《电子计算机机房设计规范》2．GB50057－94《建筑物防雷设计规范》3．GB50054－95《低压配电设计规范》4．GA173－1998《计算机信息系统防雷保安器》5．GB3482－3483－83《电子设备雷击试验》6．IE1312－1∶1995《雷电电磁脉冲的防护通则》7．ITU.TS.K20∶1990《电信交换设备耐过电压和过电流能力》8．ITU.TS.K21∶1998《用户终端耐过电压和过电流能力》三、防雷设计思路由于网络集成系统防护点多、面广，因此，为了保护建筑物和建筑物内各向电子网络设备不受雷电损害或使雷击损害降低到最低程度，应从整体防雷的角度来进行防雷方案的设计。
现在都采取综合防雷，综合防雷设计方案应包括两个方面：直击雷的防护和感应雷的防护，缺少任何一方面都是不完整的，有缺陷的和有潜在危险的。
1、直击雷的防护如果无直击雷防护，按IEC1312的估算几乎所有雷电流都流经进出建筑物的导体型线路（如电源线、信号线等）侵入设备，这样的损害就非常之严重，因此做好直接雷击防护是做感应雷击防护的前提；直击雷防护按照国标GB50057《建筑物防雷设计规范》设计和施工，主要使用避雷针、网、线、带及良好的接地系统，其目的是保护建筑外部不受雷击的破坏，给建筑物内的人或设备提供一个相对安全的环境。
机房防雷防静电方案
中心机房建设工程1、机房概述网络数据中心机房（IDC）工程属于多学科技术，涉及到电子工艺、建筑结构、空气调节、给水排水、电气技术和消防安全等多种专业，而且又与电子计算机技术密切相关。
机房设计必须确保电子计算机系统稳定可靠运行，保障机房工作人员有良好的工作环境，做到技术先进、经济合理、安全适用。
由于数据中心机房的环境必须满足计算机等各种电子信息系统设备对温度、湿度、洁净度、电磁场强度、噪音干扰、安全保安、防漏水、电源质量、振动、防雷和接地等的要求，所以一个合格的现代化的数据中心机房，应该是一个安全可靠、舒适实用、节能高效和具有可扩展性的机房。
网络数据中心机房作为整个景区的网络数据中心机房，是信息系统的核心区域，将为景区的医疗内网、互联网、智能化专网等多个网络提供优良的运行环境。
本网络数据中心机房按国标B级机房标准设计建设。
2、设计思想根据网络数据中心机房建设的基本技术要求，依据国家有关标准和规范，结合计算机网络机房设备要求及各系统运行的特点设计本方案。
方案设计以“功能第一、实用为主、兼顾美观”的原则，充分考虑了其安全性、实用性、可扩展性和其技术的先进性以及经济的合理性，以完善为基础，力求功能齐全，技术规范，安全可靠，便以日后维护和管理，同时也考虑了日后的扩展。
在选材方面、投资方面根据功能及设备的要求区别对待，做到投资有重点，确保各系统的安全、可靠运行。
3、设计目标景区网络数据中心机房要求主要指标按B级机房标准建设，装修和布局要简洁、合理，并满足以后计算机网络的扩大设备增加的需要。
在原建筑结构基本不变的基础上，建设一个容安全性、实用性、先进性、可扩展性及经济性于一体的机房，机房设备的选用，必须具有高可靠性和完善的功能。
4、机房建设一、网络数据中心机房本项目网络数据中心机房的主机房按《电子信息系统机房设计规范》（GB50174-2008）规定的B级机房标准建设，其它功能间按C 级机房标准建设。
设置以下系统：1）机房装修（1）地面：除缓冲区、斜坡外均铺设600*600*35钢质抗静电活动地板，距楼地面抬高40cm安装。
浅谈计算机网络系统的防雷设计
科技7钉捌刎晒觌浅谈计算机网络系统的防雷设计王长江1常志霞1王晋z罗金平3(1．濮阳县气象局，河南濮阳457100；2．桐柏县气象局，河南桐柏474735；3．邓州市气象局，河南邓州474100)。
咎裔耍]计算机网络系统的雷电防护是一个比较复杂的工程，它即要考虑计算机网络系统所处的建筑物要有雷电防护要求(外部防雷)，／，还要考虑网络系统拳身各功能设备的要求和特点采取相应的雷电防护措施。
：，。
I关键词l计算机网络；防雷系统；整怒揞施随着和过电流耐受能力差，对电磁干扰十分敏感等弱点，经常遭受雷电损坏，因I t D,N雷电的防护已迫在眉睫。
从近年本县计算机系统遭雷击实例分析发现，目前，多数单位建筑物上避雷针、避雷带的安装都符合要求，室内计算机系统遭直击雷击中的可能性极小；绝大多数单位计算机系统遭雷击多是电源系统、通信系统。
雷电过电压通过电源系统、通信系统^侵致使计算机系统损坏。
1计算机网络避雷器系统的接地电阻要求大中型计算机网络的地板应采用钢筋地网，以保证地电位分布均匀，并使用防静电地板。
其接地电阻具体要求：1)交流工作接地接地电阻不应大于4欧姆。
2)安全保护接地接地电阻不应大干4欧姆。
3)直接工作接地接地电阻应按计算初．网络要求确定。
4)交流工作接地、安全保护接地、直流工作接地、避雷接地等接地宜共有统一接地装置，其接地电阻要求按其中最小值确定。
2雷电入侵的主要途径雷电入侵计算机网络系统的途径主要从三个方面。
一种是雷电直接闪击，称作“直击雷”，其造成的危害最为强烈，极具灾害性，但其发生的几率很小；第二种是直击雷在放电过程中，最大的脉冲电流对周围导线或金属物产生电磁感应高电压，以致发生闪击造成危害，有人称之为“雷电感应”：另一种是直击雷或电磁感应高电压闪击时产生的雷电高电压，通过输电线、通讯电缆、无线电天线等金属线引入建筑物内发生闪击而造成的雷击事故，称之为“雷电波侵^”。
3防护措施3．1直击雷的防护计算机网络之所以要考虑防直击雷，主要因为直击雷击中建筑物时会有很强的雷电流(平均在30K A)，对于没有做好直击雷防护的建筑物内，由干电压降分布不均匀会造成局部高电位反击，损坏设备甚至伤害操作人员；其次由于强大的直击雷电流会使机房的地电位升高到几万伏，甚至几十75-t X，并目通过电力系统和信号电缆的接地点反馈到其他地方，同时殃及接在电网和通讯网络上的计算机设备。
中国人民银行办公厅关于发布《银行业计算机信息系统雷电防护技术规范》行业标准的通知
中国人民银行办公厅关于发布《银行业计算机信息系统雷电防护技术规范》行业标准的通知文章属性•【制定机关】中国人民银行•【公布日期】2006.09.04•【文号】银办发[2006]221号•【施行日期】2006.09.04•【效力等级】部门规范性文件•【时效性】现行有效•【主题分类】计算机软件著作权,标准化正文中国人民银行办公厅关于发布《银行业计算机信息系统雷电防护技术规范》行业标准的通知（2006年9月4日银办发[2006]221号）中国人民银行上海总部，各分行、营业管理部，省会首府城市中心支行，国家外汇管理局，各国有商业银行、股份制商业银行、邮政储汇局，中国银联股份有限公司，中国外汇交易中心，清算总中心，中国金融电子化公司：《银行业计算机信息系统雷电防护技术规范》行业标准业经全国金融标准化技术委员会审查通过，现予以发布，并就有关事项通知如下：一、标准的编号和名称JH/T006-2006《银行业计算机信息系统雷电防护技术规范》。
二、该标准自发布之日起实施联系人：杨颖莉电话：（010）66194971传真：（010）66016450附件：银行业计算机信息系统雷电防护技术规范附件银行业计算机信息系统雷电防护技术规范Specification forprotection against lightningOf banking computer information system目次前言1 范围2 规范性引用文件3 术语和定义4 计算机信息系统雷电防护原则5 计算机信息系统使用SPD的要求6 地线要求7 雷电防护水平的验证图1 进入计算机信息系统机房建筑物的可导电物体等电位连接示意图图2 电源插座线序示意图（面对插座）表1 电源SPD冲击通流容量和限制电压选取表表2 电源SPD冲击通流容量和限制电压选取表表3 与室外信号传输线相连的计算机设备通道SPD冲击通流容量和限制电压选取表表4 接地连线的线质和截面积的要求表前言本标准由中国金融电子化公司提出，由全国金融标准化技术委员会负责归口。

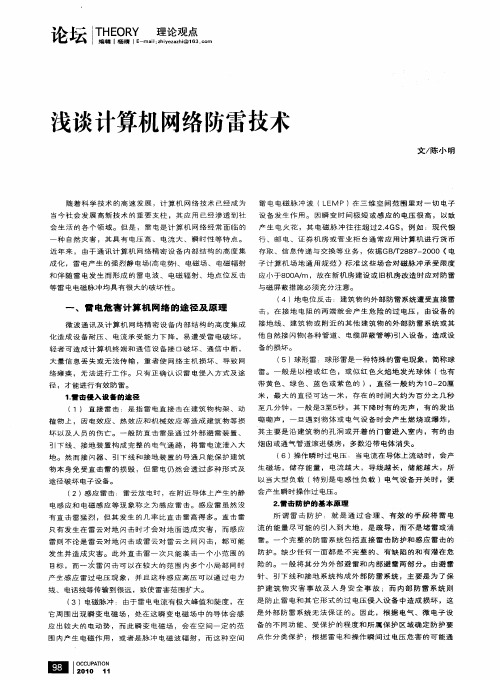

浅谈计算机网络防雷技术
论坛 ＴＨＥＯＲＹ 理论观点 编辑Ｉ杨晴Ｉ Ｅ－ｍａｉＩ：ｚｈｉｙｅｚａｚｈｉ＠ｌ６３．ｃｏｍ 浅谈计算机网络防雷技术 随着科学技术的高速发展，计算机网络技术已经成为 当今社会发展高新技术的重要支柱，其应用已经渗透到社 会生活的各个领域。但是，雷电是计算机网络经常面临的 一种自然灾害，其具有电压高、电流大、瞬时性等特点。 近年来，由于通讯计算机网络精密设备内部结构的高度集 成化，雷电产生的强烈静电场（高电势｝、电磁场、电磁辐射 和伴随雷电发生而形成的雷电波、电磁辐射、地点位反击 等雷电电磁脉冲均具有很大的破坏性。 一、雷电危害计算机网络的途径及原理 微波通讯及计算机网络精密设备内部结构的高度集成 化造成设备耐压、电流承受能力下降，易遭受雷电破坏， 轻者可造成计算机终端和通信设备接口破坏、通信中断， 大量信息丢失或无法传输，重者使网络主机损坏、导致网 络瘫痪，无法进行工作。只有正确认识雷电侵入方式及途 径，才能进行有效防雷。 １．雷击侵入设备的途径 （１）直接雷击：是指雷电直接击在建筑物构架、动 植物上，因电效应、热效应和机械效应等造成建筑物等损 坏以及人员的伤亡。一般防直击雷是通过外部避雷装置、 引下线、接地装置构成完整的电气通路，将雷电流泄入大 地。然而接闪器、引下线和接地装置的导通只能保护建筑 物本身免受直击雷的损毁，但雷电仍然会透过多种形式及 途径破坏电子设备。 （２）感应雷击：雷云放电时，在附近导体上产生的静 电感应和电磁感应等现象称之为感应雷击。感应雷虽然没 有直击雷猛烈，但其发生的几率比直击雷高得多。直击雷 只有发生在雷云对地闪击时才会对地面造成灾害，而感应 雷则不论是雷云对地闪击或雷云对雷云之间闪击，都可能 发生并造成灾害。此外直击雷一次只能袭击一个小范围的 目标，而一次雷闪击可以在较大的范围内多个小局部同时 产生感应雷过电压现象，并且这种感应高压可以通过电力 线、电话线等传输到很远，致使雷害范围扩大。 （３）电磁脉冲：由于雷电电流有极大峰值和陡度，在 它周围出现瞬变电磁场，处在这瞬变电磁场中的导体会感 应出较大的电动势，而此瞬变电磁场，会在空间一定的范 围内产生电磁作用，或者是脉 中电磁波辐射，而这种空间 圈 ＩＯＣＣＵＰＡＴｌＯＮｌ ２０１０ １１ 文／陈小明 雷电电磁脉冲波（ＬＥＭＰ）在三维空间范围里对一切电子 设备发生作用。因瞬变时间极短或感应的电压很高，以致 产生电火花，其电磁脉冲往往超过２．４ＧＳ，例如：现代银 行、邮电、证券机房或营业柜台通常应用计算机进行货币 存取、信息传递与交换等业务，依据ＧＢ／＿ｒ２８８７—２０００《电 子计算机场地通用规范》标准这些场合对磁脉冲承受限度 应小于８ＯＯ ｍ，故在新机房建设或旧机房改造时应对防雷 与磁屏蔽措施必须充分注意。 （４）地电位反击：建筑物的外部防雷系统遭受直接雷 击，在接地电阻的两端就会产生危险的过电压，由设备的 接地线、建筑物或附近的其他建筑物的外部防雷系统或其 他自然接闪物（各种管道、电缆屏蔽管等）引入设备，造成设 备的损坏。 （５）球形雷：球形雷是一种特殊的雷电现象，简称球 雷。一般是以橙或红色，或似红色火焰地发光球体（也有 带黄色、绿色、蓝色或紫色的），直径一般约为１Ｏ一２０厘 米，最大的直径可达一米，存在的时间大约为百分之几秒 至几分钟，一般是３至５秒，其下降时有的无声，有的发出 嘶嘶声，一旦遇到物体或电气设备时会产生燃烧或爆炸， 其主要是沿建筑物的孔洞或开着的门窗进入室内，有的由 烟囱或通气管道滚进楼房，多数沿带电体消失。 （６）操作瞬时过电压．当电流在导体上流动时，会产 生磁场，储存能量，电流越大，导线越长，储能越大，所 以当大型负载（特别是电感性负载）电气设备开关时，便 会产生瞬时操作过电压。 ２．雷击防护的基本原理 所谓雷击防护：就是通过合理、有效的手段将雷电 流的能量尽可能的引入到大地，是疏导，而不是堵雷或消 雷。一个完整的防雷系统包括直接雷击防护和感应雷击的 防护。缺少任何一面都是不完整的、有缺陷的和有潜在危 险的。一般将其分为外部避雷和内部避雷两部分。由避雷 针、引下线和接地系统构成外部防雷系统，主要是为了保 护建筑物灾害事故及人身安全事故；而内部防雷系统则 是防止雷电和其它形式的过电压侵入设备中造成损坏，这 是外部防雷系统无法保证的。因此，根据电气、微电子设 备的不同功能、受保护的程度和所属保护区域确定防护要 点作分类保护；根据雷电和操作瞬间过电压危害的可能通 道，对电源线和数据、通信线路都应做多层级保护。 （１）外部无源保护：在０级保护区即外部作无源保 护，主要依靠避雷针（网、线、带）和接地装置。保护原 理：当雷云放电接近地面时，它使地面电场发生畸变。在 避雷针（线）顶部，形成局部电场强度畸变，以影响雷电 先导放电的发展方向，引导雷电向避雷针（线）放电，再 通过接地引下线，接地装置将雷电流引入大地，从而使被 保护物免受雷击。这是人们长期实践证明的有效的防直击 雷的方法。建筑物的所有外露金属构件（管道），都应与 防雷网（带，线）良好连接。 （２）内部防护： ①电源部分防护，雷电侵害主要是通过线路侵入。对 高压部分电力局有专用高压避雷装置，电力传输线把对地 的电力限制到小于６０００￣：（ＩＥＣ６２．４１），而线对线则无法 控制。所以，对３８０伏低压线路应进行过电压保护，按国家 规范应分三部分：建议在高压变压器后端到建筑总配电盘 前端的电缆内芯线两端应对地加装电涌保护器，作一级保 护：在建筑总配电盘至各楼层分配电箱问的电缆内芯线两 端应对地加装电涌保护器，作二级保护；在所有重要的、 精密的设备以及ＵＰＳ的前端应对地加装电涌保护器，作为 三级保护。目的是用分流（限幅）技术即采用高吸收能量 的分流设备（电涌保护器）将雷电过电压（脉冲）的能量 分流泄入大地，达到保护目的。 ②信号部分保护，对于信息系统，应分为粗保护和 精细保护。粗保护量级根据所属保护区的级别确定，精细 保护要根据电子设备的敏感度来进行确定。其主要考虑的 如：卫星接收系统、电话系统、网络专线系统、监控系统 等。建议在所有信息系统进入楼宇的电缆内芯线端，应对 地加装电涌保护器，电缆中的空线对应接地，并做好屏蔽 接地，其中应注意系统设备的在线电压、传输速率、按口 类型等，以确保系统正常的工作。 ③接地处理，在计算机机房的建设中，一定要有一个 良好的接地系统，因所有防雷系统都需要通过接地系统把 雷电流泄人大地，从而保护设备和人身安全。如果机房接 地系统做得不好，不但会引起设备故障，烧坏元器件，严 重的还将危及工作人员的生命安全。另外还有防干扰的屏 蔽问题、防静电的问题都需要通过建立良好的接地系统来 解决。一般整个建筑物的接地系统有：建筑物地网（与法 拉第网相接）、电源地线（要求地阻小于１ ０欧）、逻辑 地线（也称信号地线）、防雷地线等。然而，各地线必须 独立时，如果相互之间距离达不到规范要求的话，则容易 出现地电位反击事故，因此，各接地系统之间的距离达不 到规范的要求时，应尽可能连接在一起，如实际情况不允 许直接连接的，可通过地电位均衡器实现等电位连接。为 确保系统正常工作，应每年定期用精密地阻仪，检测地阻 值。 （３）有外部防雷措施同时更需要完善内部防雷措施： 编辑． Ｅ－－观ｍａ意ｉＩ ｚｈｉｙｅｚａＴｚｈｉＨ＠ｌＥ６３ ｃｏＲｒｎＹ』论坛 编辑ｌ杨睛Ｉ ： ．｛．，Ｕ ｒ‘ 外部防雷措施中避雷设施的引下线在接闪以后，会有很大 的瞬变电流通过，也就是说在周围会产生很大的瞬变电磁 场（ＬＥＭＰ）。因此，安装了外部避雷措施不能代替内部防 雷措施。再者，我们都知道，避雷针的工作原理是引雷， 所以在概率上来说，安装了避雷针以后，建筑物的避雷系 统遭受雷击的可能性会增大，也就是说ＬＥＭＰ发生的几率会 变大，过电压产生点的距离会缩短（引下线处），所以安 装了外部避雷措施的含有电脑网络等系统的大厦更加需要 内部防雷措施。。
接地及防静电要求
接地及防静电要求由于计算机网络系统的核心设备都放置在计算机机房内，因而对机房提出了较高的环境要求，良好的接地系统是保证机房计算机及网络设备安全运行，以及工作人员人身安全的重要措施.按照现行《电子计算机机房设计规范》要求，计算机机房应采用下列四种接地方式：1．交流工作接地，接地电阻≤ 4 Ω；2．安全保护接地，接地电阻≤ 4 Ω；3．直流工作接地，接地电阻根据计算机系统具体要求确定；4．防雷接地，应按照现行国家标准《建筑防雷设计规范》执行。
当交流工作接地，安全保护接地，直流工作接地和防雷接地采用共用一组接地装置时，其接地电阻不应大于其中最小值。
直流地的接法通常采用网格地，直流网格地应采用铜带，在活动地板下面按一定密度成交叉网格排列，其交叉点与活动地板支撑的位置要交错排列，网格地交点处需用锡焊焊接在一起。
为了使直流网格地与大地绝缘，在铜带下应垫2～3mm 厚的绝缘橡皮或聚氯乙烯等绝缘物体.接地引下线应选用多芯铜电缆。
计算机终端及网络的节点机柜不宜就地做接地保护，应由系统统一考虑设计，以防止不同接地系统的电压差而损坏设备，以确保整个系统的等电位。
静电防护也是机房安全要求的一个重要环节，当静电电压达到2KV 时，人就会有受电击的感觉，静电电压积累到一定程度，也会导致设备发生故障，通常机房内绝缘体的静电电压不应大于1KV，因而机房必须采取较好的静电防护措施。
其它防护措施1、避免系统设计遗留防雷隐患由于网络工程设计人员的技术水平参差不齐，部分设计人员不仅缺乏防雷安全知识，而且缺乏防雷安全意识，往往导致网络系统在布线设计时就留下了防雷安全隐患.因此，对室外网络布线，应尽量使用光纤通信介质，如果使用电缆应避免使用架空走线方式，而采取地埋敷设电缆。
另外，信息中心是网络系统的核心，网络的重要通信设备均设置在此，所以计算机机房的选位也涉及到防雷安全，从防雷角度考虑，计算机机房应避免选择在大楼的顶部或边角位置，对多层或高层建筑物宜设置在二，三层，以减轻建筑物遭雷击时直接雷对网络设备的冲击。
计算机系统防雷安全措施
计算机系统 防雷是 一个 复杂 的 系统工 程 ， 应采用 现代
综 台 防 雷 措 施 ， 雷 电 有 可 能 侵 人 的 各 个 关 口层层 设 防 。 在
电子设备上的电礁干扰或过 电压能量 。具 体可分 为建筑 物
（ ） 电位 连接 ： ２等 是内 部肪 雷装 置 的一部分 ． 目的在 其
于 硪少 雷 电流 所 引起 的 电 位 差 。 等 电 位 连 接 是 用 导 线 或过 电压 （ 涌 ） 护 器 将 处 在 需 要 防 雷 的 空 间 内 的 装 置 、 筑 电 保 建
针对 雷击 灾害对计算 机系统 的侵 害 ， 现代 防雷技 术主
不完善的。
Ｉ２ ． 内 部 防 雷 措 施
位连接时 ， 应使用过 电 压保 护器 （ Ｐ 。Ｓ Ｄ应 根据 雷 电 Ｓ Ｄ） Ｐ 保护 分 区（ Ｐ ） 原 则 ， 照 雷 电 保 护 区 所 在 位 置 正 确 选 Ｌｚ的 按 用 。一 般 情 况 下 ， 每 个 雷 电 保 护区 界 面 上 ， 在 此 进 出 的 在 给 电源线 、 信号 线 、 馈线 上 分别安 装 Ｓ Ｄ．Ｐ Ｐ Ｓ Ｄ接地 线 连接到 等电 位 连 接 网 络 上 。 在 防 雷 设 计 的 Ｓ Ｄ选 择 中还 应 特 别 Ｐ 注 意 ， Ｂ ０ ５ － ９ （０ ０年 版 ） 新 的 标 准 规 定 了 雷 电 流 Ｇ ５ ０ ７ ４ ２０ … 参数和雷电流波形 ， 以及“ 入建筑 物的各种设 施之间的雷 进
通讯设备防雷的重要性及措施的研究
运行方式对人体和通信设备的安全保障更为有利。 （ ）因为各类 通讯 设备 大都是 受到感 应雷 的袭 五
击 ，而感应雷主要是通过地接线等导入过压 电 ，所有要
系统 、电信 高架 、程控 电话交流机等 ，我们可 以从以下
几个方面来采取措施 ：
合理 的布置各类接地 。如 防雷保护接地 ，交流 电源工作
越积越 多 ，就形成 了具有很 强电场得雷暴云 。云 中的电 荷分离 以后 ，不 同的雷暴 云之 间和地面之间的就形成 了
三 、通 讯设 备 的防雷
（ ）雷击的分类 一
雷击一般分 为直击雷和感应雷。直击雷就是指雷电 直接接触 地面物 ，及建筑物、通讯设备 、树木、动植物 甚至人身上 ，直接造成危害 ，摧毁建筑物和通讯设备甚
更大 ，通讯设备更容易遭到雷击 的损坏 ，和一般 的电气
二 、防雷对 通 讯设 备 的重要 性
（ ） 一 雷击对通讯设备的危害 雷 击对 通讯设 备 的危 害是 巨大 的 ，我 们每年 都可 以看到 电视媒体的报道 ，雷击会袭击微波站 ，使得交 、
直流 电设备损坏 ，还可能造成该干线终端通讯 ，在这样
四通设的雷施 、讯 备 防措
在雷电天气 ，我们要做好防雷措施 ，对于家用的电
要 箦 墨
屏蔽削弱电磁脉冲的入侵 ，这时采用共地运行方式比分地
器设备 如电视机 、计算机 、电话 机等 ，我们可 以切开 电 源断 开与 电器设备连接的线路 ，这样就可 以避免遭受到
感应雷 和直击雷 的危害 。而对于通讯设备 ，如无线通讯
的水 空气在上升过程 中开始 冷却 ，在形成水晶以后就开 始下降 ，这 时与上升较快的空气分子发生摩擦 ，分裂成 立不同大小并 带不 同电荷的水滴 ，在空气 的运动 中，逐 渐就形成 了上部带正 电的水 晶体 ，下部带负 电的水晶 ， 在持续 一段 时间的相对运动后 ，使具有相 同电荷的云层
雷电入侵计算机信息系统的各种途径及防护措施
雷电入侵计算机信息系统的各种途径及防护措施作者：刘谦刘玉平金乾林靳小秋来源：《现代农业科技》2009年第07期摘要现代生活生产中计算机系统的应用越来越广泛，雷击对计算机系统造成的危害也日益引起人们的关注。
因此，研究雷电入侵计算机系统的途径及防护措施有着重要的现实意义。
分析了雷电入侵计算机系统的2种主要途径，并在此基础上介绍了计算机信号线系统、计算机电源系统、接地系统、机房所在的建筑物的防雷措施。
关键词计算机系统；雷电灾害；防护措施中图分类号 TP271；P446 文献标识码 A 文章编号 1007-5739（2009）07-0281-02近些年来，伴随着高新技术的发展，尤其是电子技术、计算机技术的的飞速发展，计算机网络系统正日益广泛地应用于各行各业。
电子器件的集成化、超大规模集成化及新的网络通信技术的发展都为计算机系统的发展起到了极大的推动和促进作用。
但是，构成计算机系统的设备普遍存在着绝缘强度低、过电压耐受能力差等致命弱点，一旦遭受雷击过压的冲击，轻则造成计算机系统的运行中断、设备永久性损坏，重则对系统所承负的需实时运行的后续工作造成中断瘫痪，从而造成不可估量的直接与间接的巨大经济损失和影响，对于金融、证券、医疗、保险、航空、航天、国防等国家重要关键部门尤其如此，雷击侵害的程度越来越严重。
因此，研究计算机系统的防雷措施是非常必要的。
1 雷电入侵计算机系统的途径雷电入侵计算机系统主要有2种方法：直击雷入侵和感应雷入侵。
雷击直接击在物体上，产生电效应、热效应和机械力,称为直接雷击。
直击雷击中建筑物会发生强大的雷电流，如果电压分布不均则会产生局部高电位，对周围电子设备形成高电位反击，会损坏计算机系统硬件设备，甚至会造成人员伤亡。
而由雷电电流产生的强大电磁场经导体感应出过电压、过电流形成的雷击称为感应雷。
感应雷由电磁感应产生，通过电力线路、计算机网络的信号线路入侵计算机网络，造成计算机系统设备的大面积损坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
计算机网络雷电防护措施
摘要通过对计算机网络系统遭受雷击途径的了解，提出对其采取由外到内的、多层次的雷电防护措施，从而尽可能地减少雷电对其造成的损失，确保其运行正常。
关键词计算机；网络；雷电；防护；措施
中图分类号 tu89 文献标识码 a 文章编号 1007-5739（2012）22-0339-02
近年来，雷电对我国计算机网络系统造成较为严重的损害。
据统计数据显示，因雷电灾害造成网络电子设备损坏的占总损失的80%。
现如今计算机现代化设备越来越普及，对计算机网络做好防雷设计，确保网络通信正常具有十分重要的意义。
1 计算机网络遭受雷击的主要途径
计算机网络遭受雷击的途径主要有以下几个方面：一是通过有线通信的线路和无线通信的天线传入损坏设备。
二是雷击建筑物或邻近地区雷电放电，从而导致建筑物内部计算机通信网络环路中由于静电感应和电磁感应产生瞬间过电压造成其损坏。
三是雷电通过供电线路的感应而引入系统电源导致设备损坏。
四是接地处理不当，地电位抬高而造成。
五是雷击引起暂态高电压或过电压常常可以通过网络线路耦合或转移到网络设备上，造成设备损坏。
2 计算机网络防雷主要方式
2.1 外部雷电防护
外部雷电防护是对建筑物防直击雷、雷电侧击、雷电反击等。
外部雷电的防护主要是通过安装避雷针、避雷带、避雷网、等电位、引下线和接地装置来截受雷电流，并最终将雷电流引到足够远的地方入地流散，避免造成反击。
在做接地体的时候可以将建筑物的桩筋、地梁内的主筋和柱内的主筋焊接起来，并把地梁外圈中间的钢筋焊接成一个闭合环路，这样的接地系统与大地接触面广，接地电阻低，而且钢筋得到了混凝土的保护，受腐蚀作用减少，接地电阻相对稳定。
此外，还必须定期做好防雷装置的防腐蚀处理。
2.2 内部雷电防护
内部雷电防护主要是对感应雷的防护。
计算机网络内部雷电防护系统主要分为：供电系统的雷电防护、信号与网线的防雷、等电位连接及防静电地板等方式。
2.2.1 供电系统的雷电防护。
供电系统的防护主要作用是防止雷击过电压从电源供入端进入设备，保障设备以及数据传输畅通无阻。
由于计算机网络系统对雷电过电压的耐受能力很低，在遭受雷击电磁效益的侵害后，很容易受到损坏，从而严重影响信息系统的安全正常运行。
但是因为雷击电磁脉冲在空间传播是逐渐衰减的，因此处于防雷击电磁脉冲的目的，可以将其分级进行防雷保护。
具体方法如下：在计算机网络系统的供电系统的总配电柜进口处加装第1级避雷器；在ups前端加第2级电源避雷器；在ups的后端，电子网络设备的前端加装第3级电源避雷器。
其中，第2级电源避
雷器宜安装在配电柜内，采取v连接方式，pe线就近与配电柜pe 母排相连。
同时配电柜还必须要和pe极做电器链接。
pe线必须要有足够的截面，其截面必须不小于表1中对应的截面积。
电器装置的外露可导电部分不得用作保护导体的串联过渡接点，错误、正确的接线具体情况见图1、2。
2.2.2 信号与网线的雷电防护。
为避免因通信电缆引入雷电侵害的可能性，在电缆接入网络设备前首先接入信号避雷器，它可以有效防止其受到过电压及雷电波的侵入。
同时，还可以考虑在计算机与网络交换机、路由器等设备的网络接口处安装信号避雷器。
在安装信号避雷器前，还必须了解网络拓扑结构、网络的传输率、选用的传输介质等，并以此来选择较为合适的信号避雷器。
2.2.3 等电位连接与防静电地板。
计算机网络机房里应设置等电位连接带，必须将机柜、电子设备的外壳和机架等以最短的距离就近连接到等电位连接带，连接的基本方法应该采用隔离连接网（ibn）星状或网状。
计算机网络机房通常配置活动防静电地板，防静电地板的隔离支架铺设铜箔，铜箔和骨架要进行多点等电位接地连接，并就近接至连接带[1-2]。
2.3 屏蔽措施
雷击发生时，由于雷电流产生的脉冲，电磁场会从空中直接辐射入网络信息系统，为了保护其免受雷电脉冲电场的侵害，需要采取屏蔽措施。
一是在计算机网络系统所在的建筑物上利用板、柱、
梁和基础内的大量钢筋将他们连接起来，形成一个法拉第笼式避雷网，这样可以对外部入射的雷电脉冲电磁场达到初次的抑制目的。
二是对进入建筑物内的网络电缆等线路，把线路穿过金属管道，并在入户处将金属管壁和建筑物的钢筋引下线或接地线连接[3-4]。
3 结语
通过对计算机网络雷电防护浅层分析发现，只有对整个系统从外到内、多层次的进行雷电防护，才能够确保计算机网络的运行安全，并最大限度地降低其因雷电灾害而造成的损失。
4 参考文献
[1] 梅卫群，江燕如.建筑防雷工程与设计[m].3版.北京：气象出版社，2004：156-206.
[2] 肖稳安，张小青.雷电与防护技术基础[m].北京：气象出版社，2006：47-55.
[3] 中华人民共和国建设部，中华人民共和国国家质量监督检验检疫总局.gb 50343-2004建筑物电子信息系统防雷技术规范[s].北京：中国建筑工业出版社，2004.
[4] 周锦程，冯居福.计算机网络雷电过电压保护[j].广东气象，2001（z1）：38-40.。
