08电子班电视机原理与维修A卷
石城职校2008年下学期期末考试08秋计电《彩电原理与维修》试卷
1石城职校2008年下学期期末考试08秋计电《彩电原理与维修》试卷一、填空题：每空1分，共30分 1、填写以下关键点电压值或电压范围（1）开关电源中开关管集电极电压 ，基极电压 。
（2）彩色显像管灯丝电压 ，加速极电压 （3）高频头工作电压 ，调谐电压 。
2、彩电技术中选用的三基色是 、 、 。
3、彩色全电视信号包括 、 、 、 。
4、彩电伴音通道大体上可分为三个部分，即 、 、 。
5、显像管电子枪内由 、 、 、 、 、 等电极组成。
6、遥控彩电整机电路大致由 、 、 、、 、 、 、 等八部分组成二、判断题：每小题1分，共10分（ ）1、显像管中栅对阴负偏压（U GK ）高低与光栅亮暗有关系，且U GK 越高光栅越暗。
（ ）2、管座板上一般有7个显像管引出端，其中灯丝2个，阴极3个，加速极1个，栅极1个。
（ ）3、显像管电子束截止电压一般小于160伏。
（ ）4、彩电标准八彩条的顺序是白、黄、青、绿、红、紫、兰、黑。
（ ）5、消磁电阻开路的现象是屏幕会出现不规则色斑。
（ ）6、彩电维修中假负载应接在主电源输出端的滤波电容两端，且先应断开主电源负载。
（ ）7、视放电路的故障特点是一个视放管故障必然影响其它两个。
（ ）8、用干扰法检查时一般应从后级往前级干扰。
（ ）9、消磁电阻的冷态电阻一般较小，正常工作后应趋于无穷大。
（ ）10、彩电电源输入端交流保险管烧断后，可以黑白机2A 保险管代替。
三、选择题：每小题3分，共30分 1、彩电主电源输出电压一般为（ ）A 、+110V 或+130V 左右B 、+110V 或190V 左右C 、+130V 或+190V 左右2、彩电末级视放集电极供电电压一般为（ ） A 、+170V 到+200V B 、+110V 到+170V C 、+130V 到+190V3、当彩电标准八彩条的色调变为青绿青绿蓝黑蓝黑时，其原因是（ ）A 、G 信号丢失B 、R 信号丢失C 、B 信号丢失 4、某彩电在TV 和A V 状态都无音，则故障一般在（ ）班级_____________________姓名___________________分数_____________________**************************************密************封*************线**********************************************A、伴音制式切换电路B、伴音功放电路C、伴音中频处理电路5、电视机亮度调节是通过调节（）电压来实现的。
2008年试卷讲解.ppt
4、当今世界三大彩色电视广播制式的共性是？（P64） PAL制、 NTSC制和SECAM制都与原来的黑白电视相 答： 兼容, 且都是用摄像机摄取三基色信号, 并把这三基色
信号编码成一个亮度信号Y和色差信号(R-Y)、 (B-Y)
来传送。
5、简述高频调器的作用 （P155）
答：
(1) 从接收天线中感应的许多电信号中 , 选出所需电视频道节目。
1、图(a)表示的是在收发两端行、场均同步时所重 现的一幅标准图像。假若图像如图(b)所示呈现 向左倾斜或如图(c)所示向右倾斜现象，试分析 其原因。 （P15-16） 答： 图像显示倾斜现象说 明收发两端行扫描不同步。 图(a) 图(b) 图(c) 图(b)表示当收端行周期略大于发端时, 发端的 各行像素将逐次提前在收端的对应行出现, 使图像呈 现向左倾斜的形状, 图像右侧出现的是对应于行消隐 电平的黑条。 图(c)为当收端行周期略小于发端时的右倾斜图像。
因此在行、场回扫期间荧光屏上不出现干扰亮线。
3.简述三基色原理内容。（6分） （P50） 答： ①互逆性：自然界中的任何一种彩色都可以分解 为三种基色；反之用三种基色按一定比例混合 可以得到绝大多数彩色。 红光＋绿光＝黄光 红光＋蓝光＝紫光 绿光＋蓝光＝青光
②混合性：三基色比例决定了混合色的色调与色 饱和度。 ③叠加性：混合色的亮度等于三基色亮度之和。
7、第二频道的频道带宽为56.5～64.5MHz， 则该频道的图像载频为 【 C 】 （P27） 8、电视显像管中荧光粉,其余辉时间应小于： 【D】 A. 1s B. 0.1s C. 0.01s D. 1ms （P33） 9、实现图像重现时，负极性的图像信号是 加在显像管的 【 B 】 （P33） A.阴极 B.栅极 C.聚焦极 D.高压阳极 10、23SX5B型显像管，型号参数“23”表示： 【C】 A.扫描行数 C.屏对角线的长度 B.显示的颜色数 D.显像管重量 （P36）
《彩色电视原理与维修》期终考试试卷(A卷)
适用专业：一、判断题(每小题1分,共10分)1．彩色三要素中色度指的是色调与亮度的合称。
（）2．开机屏幕出现一条水平亮线，说明行扫描电路工作正常，故障出现在场扫描电路。
（）3．测量行输出变压器输出的灯丝电压，要用直流电压档测量。
（）4．根据彩色显像管的栅、阴极电压U GK与电子束流之间的关系，显像管电路通常把栅极接地，阴极电压越高，荧幕亮度越亮。
（）5．测量B1对地电阻，可以判断行负载有无短路性故障。
（）6．LA76810 集成电路48脚和49脚外接T101通常称为中周，其损坏的故障较多，当修理一些奇怪的故障时，应考虑直接更换。
在维修过程中对T101可随便调节。
（）7．在电视信号中，图像为调幅信号及图像高频载波幅度变化随彩色电视信号的幅度变化而变化。
（）8．不同频道的调谐电压是相同的。
说明彩色电视机能接收不同频道的电视信号是通过改变RFAGC电压来实现的。
（）9. 电阻检查法是维修电视机最基本的方法之一。
在线测量电阻时，需关掉电源后进行，电阻值一般都等于或小于其实际值。
（）10．在自动搜索电台时微处理器调谐电压VT引脚输出电压是不变的。
（）二、单项选择题（每小题1分，共10分）1.彩色电视机三基色混色法原理采用的是（）A．直接相加混色法 B. 空间相加混色法 C. 时间相加混色法2.世界上电视制式有三种,我国采用的电视制式为( )A. NTSC制正交平衡调幅B. PAL制逐行倒相正交调幅制C. SECAM制轮行调频制3.行扫描电路中行振荡电路产生的振荡频率为( ).场振荡电路产生的频率为（）A.50HzB.15625HZzC. 60Hz4.如果高频头的波段电压VL、VH、U都为5V，工作时能测量到 ( )A.1个5V电压B.2个5V电压C.3个5V电压5.中频通道中产生的中放AGC电压是控制( )A.高频调谐器B.预中放电路C.中放电路增益6.遥控发射器发出的信号是（）A.无线电波B.红外光C.超声波7.在彩色电视机行输出电路中,如果增大行逆程电容容量,会使图像幅度( )A.增大B.减小C.不变8.电视机的伴音正常,而图象出现模糊不清,几分钟后逐步恢复正常,产生的故障原因是( )A.开关电源B.行输出电路C.显像管及附属电路9．在彩色电视机自动消磁电路中，消磁电流变化为（）A．从小到大B．从大到小C．不变10．AFT信号是用来( )A．电台信号识别B．精确调谐C．38M中频振三、多项选择题（本题共30分，多选、漏选、错选均不得分）1．彩色全电视信号由（）组成。

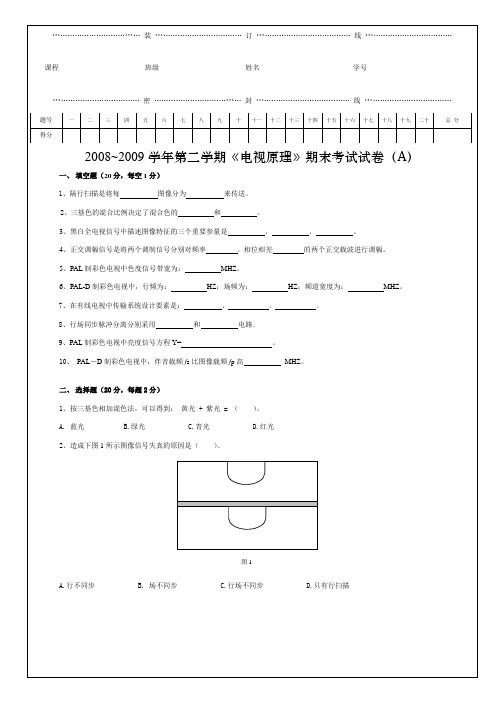

2008级电视原理试卷A
………………………………密………………………………封…………………………………线………………………………题号一二三四五六七八九十十一十二十三十四十五十六十七十八十九二十总分得分2008~2009学年第二学期《电视原理》期末考试试卷（A）一、填空题（20分，每空1分）1、隔行扫描是将每图像分为来传送。
2、三基色的混合比例决定了混合色的和。
3、黑白全电视信号中描述图像特征的三个重要参量是，，。
4、正交调幅信号是将两个调制信号分别对频率，相位相差的两个正交载波进行调幅。
5、PAL制彩色电视中色度信号带宽为：MHZ。
6、PAL-D制彩色电视中，行频为：HZ；场频为：HZ；频道宽度为：MHZ。
7、在有线电视中传输系统设计要素是：，，。
8、行场同步脉冲分离分别采用和电路。
9、PAL制彩色电视中亮度信号方程Y=。
10、PAL－D制彩色电视中，伴音载频f s比图像载频f p高MHZ。
二、选择题（20分，每题2分）1、按三基色相加混色法，可以得到：黄光 + 紫光 = （）。
A. 蓝光B.绿光C.青光D.红光2、造成下图1所示图像信号失真的原因是（）。
图1A.行不同步B. 场不同步C.行场不同步D.只有行扫描……………………………… 密……………………………… 封 ………………………………… 线 ………………………………3、在PAL 制彩色电视图像信号中，U 表示（ ）。
A. 压缩后的R —Y 色差信号B. 压缩后的已调波R —Y 色差信号C. 压缩后的B —Y 色差信号D. 压缩后的已调波B —Y 色差信号4、对于光纤传输的方式，如下图a,b,c 所示，以下说法不正确的是（ ）。
A. 图a 为多路经传输方式B. 图b 为单一路经传输方式C. 图c 为单一路经传输方式D. 图c 为单模光纤传输方式5、下图所示的图像信号是（ ）。
A. 正极性的视频全电视信号B. 负极性的视频全电视信号C. 正极性的射频全电视信号D. 负极性的射频全电视信号6、到达用户终端的CATV 信号电平，正常范围值应为（ ）。
《电视原理与检修》试卷
14. 液晶电视高压板的工作电压是伏。
15. 在CRT电视、液晶电视和等离子电视的单元结构电路中，相同的电路是板。
16. 在CRT电视中是用高压包产生高压点亮显像管，在液晶电视中是用板来点亮背光灯，而在等离子电视中则用板和板来激活离子分子的。
二、判断题（每题1分，共18分）1．滤波器和陷波器用途相同。
（）2．低通（交流）滤波器作用是防止市电和电视之间相互干扰。
（）3．+300V滤波电容两端电压就是300V。
（）4．高压包只能输出高压，不能输出中、低压。
（）5. 彩电保险管烧坏后可用普通保险管代替。
（）6. 开关变压器次级脉冲整流二极管烧坏后可用普通二极管代替。
（）7. 压敏电阻具有稳压的作用。
（）8. 电视机面板功能按键混乱是电脑损坏。
（）9. 遥控器正常，但无法控制电视机说明接收头损坏或+5V供电电路故障。
（）10. 彩电供电电阻烧坏后不能用普通碳膜电阻代替。
（）11. 彩电喇叭（扬声器）具有防磁功能，损坏后可用普通喇叭代替。
（）12. 电视机能搜台，但不能存台，说明存储器损坏。
（）13. 某些频段收不到电视节目，说明高频头有故障。
（）15. 电视机出现“闪电”式样闪烁光栅，是行激励（推动）变压器引线接触不良所致。
（）16. 液晶电视背光灯损坏后可用普通的日光灯代替。
（）（）17. MOS管就是场效应管，在液晶电视机和等离子电视机中使用较多。
18. 液晶电视机和等离子电视机的逻辑版功能相同。
（）三、不定项选择题（每题2分，共32分，每题至少有一个正确答案，少选得1分，多选不得分）1. 区分电源和行扫描故障时，通常是断开行扫描电路，在电容两端接上一假负载，以下符合要求的负载是（）A. 30W-50W/220V电烙铁B. 60W/220V白炽灯C. 100W/220V白炽灯D. 15W/220V白炽灯2. 彩电屏幕某个角出现彩色光斑或四个角出现不同彩色光斑的故障，可能是（）所致。
A.3. 电视机出现“垂直一条亮线”故障，可能是（）所致。
《电视机原理与维修》期末考试试卷(2015上)
2015年上学期《电视机原理与维修》期末考试试卷姓名班级学号计分_____一、填空题（每空1分，共20分）1、目前国际流行的三种彩色编码制式为、、。
2、电视制式规定，图像中频为、伴音中频为，第二伴音中频为、视频频率范围为。
3、液晶电视机开关稳压电源的组成、、。
4、数字电视节目传输的方式有四种，它们是、、、。
5、电视图像显像的四种方式是、、、。
6、LED液晶彩电的主要优点有_______ 、_________、 _________ 、__________。
二、判断题（每题3分，共24分）1、视频信号的频带宽度为8M。
( )2、液晶背光光源如采用发光二极管LED的方式，则被称为LED液晶电视机。
（）3、亮度调节的实质就是改变阴极电压的高低，阴极电压越高图像越暗，阴极电压越低图像越亮。
（）4、背光源高压电路工作异常会出现无图现象但不影响光栅的形成。
（）5、开关电源的主要功能是：产生24V、12V、5V稳定的直流电压。
（）6、PAL、NTSC、SECAM三种制式可任意切换。
（）7、电视信号处理电路主要由四种：音频、图像信号、直流及系统信号处理。
（）8、有线传播方式与卫星传播方式完全一样，都是将电视信号传送至用户。
（）三、画出液晶电视机基本组成方框图（20分）四、根据本学期已组装过的电视机，请说明下列元件的名称及参数（25分）1、103 50V 4、2200uF 25V2、兰灰橙金5、C18153、UPC1031五、开关电源常见故障现象是：通电无反应，说明检修方法。
（16分）。
08春季期07秋中电班(黑白电视机)期中试题
玉林市电子工业学校六校区08春季期 (黑白电视机) 期中试题（考试时间： 90分钟，满100分） 得分：考试班级：07秋中电1-4班一、 填空题：（共60分、每小格2分）1、显像管是个 转换器件；摄像管是个 转换器件。
2、在电视机扫描体制中有 扫描和 扫描两种方式。
3、我国电视标准规定采用 极性调制方式传播，其中图像信号采用 方式调制，伴音信号采用 方式调制。
4、视频信号由 、 、组成。
5、VHF 高频头由 、 、 、和 四部分组成。
6、在电视机中、行偏转线圈组成在结构上是 形、场偏转线圈组成在结构上是 形。
在内阻上判断行偏转线圈属 阻抗、场偏转线圈属 阻抗。
7、行扫描的作用是为行偏转线圈提供线性良好、幅度足够的 电流，使显像管的电子束在 方向周期地作匀速扫描。
8、VHF 高频头输出的图像中频信号频率为 MHz ，笫一伴音载频频率是 MHz ，笫二伴音中频频率是 MHz ， 行频是 Hz ，场频 Hz 。
9、黑白电视机关机后出现一个亮点故障可能在 电路。
10、黑白电视机的稳压电源为串联可调式稳压电源,它是由 、 、 和等四部分组成。
二、选择题(共24分、每小题2分)。
1、黑白电视机电源变压器输出电压是（ ）伏。
A 、直流电12伏B 、交流电12伏C 、交流电18伏 2、黑白电视机电源整流滤波输出电压是（ ）伏。
A 、直流电12伏B 、交流电18伏C 、直流电19伏 3、黑白电视机串联式稳压电源输出的电压是（ ）伏。
A 、直流电19伏B 、交流电12伏C 、直流电12伏 4、黑白电视机中串联式稳压电源的基准电压是（ ）伏。
A 、12伏 B 、19伏 C 、6.8伏 5、电视机接收的电视信号是（ ）。
A 、全电视信号B 、视频信号C 、高频电视信号6、行同步信号的频率为（）。
A、50HzB、25HzC、15625Hz7、行振荡管停振引起故障现象是（）。
A、水平一条亮线B、垂直一条亮线C、无光栅8、场扫描电路的故障为（）。
电视机原理和维修习题(附答案)
电视机原理和维修习题（附答案）一、单项选择题1．彩色电视机出现无光栅、无图像、无伴音故障现象的可能部位是（c）A．场扫描电路B．伴音电路C．开关电源D．A与C2．彩色电视机解码器输出的信号是(b )。
A．彩色全电视信号B．三个基色信号C．亮度信号D．色度信号3．ABL电路的作用是限制图像的(a )。
A．亮度B．对比度C．色]饱和度D．A与B4．行振荡器产生的行振荡信号的波形为（c ）。
A．正弦波B．锯齿波C．矩形波D．三角波5．行输出管工作于(a )状态。
A．开关B．放大C．截止D．饱和6．行输出电路中的行逆程电容容量减小时，会使逆程脉冲电压（a ）。
A．升高B．降低C．不变D．不能确定7．电视机中，场扫描电路停止工作时，将会出现( c)的故障现象。
A．无光栅B．有光栅无图像C．水平一条亮线D．垂直—条亮线8．PAL制电视机对色度信号的解调采用的是( c)。
A．鉴相器B 鉴频器C．同步检波器D．包络检波器9．我国电视机的图像信号采用残留边带方式发射的原因是为了（b ）。
A．增加抗干扰能力B．节省频带宽度C．提高发射效率D．衰减图像信号中的高频10．彩色的色调指的是颜色的( a)。
A．种类B．深浅C．亮度D．A与B11．当末级视放的蓝视放管出现断路故障时，屏幕将会呈现(c )。
A．紫色B．青色C．黄色]D．黑色12．PAL制解码器中，4．43MHz带通滤波器的作用是从彩色全电视信号中取出（b ）。
A．亮度信号B．色度和色同步信号C．复合同步信号D．色副载波13．一台电视机出现开机烧保险现象，故障的可能原因是( b)。
A．消磁电阻开路D．电源整流管短路C．行输出短路D．电源启动电阻开路14．彩色电视的全电视信号与黑白电视的全电视信号相比，增加了（d ）。
A．三基色信号B．三个色差信号C．两个色差信号D．色度与色同步信号15．三基色原理说明，由三基色混合得到的彩色光的亮度等于( d)。
A．红基色的亮度B．绿基色的亮度C．蓝基色的亮度D．三个基色亮度之和16．电视图像的清晰度主要由( a)决定。
2009—2010学年第一学期《电视机原理与检修》B卷(08电子)
2009—2010学年第一学期 《电视机原理与检修》B 卷（适用08电子）一、填空题（每空1分，共20分）1、电子束扫描时，垂直方向的扫描称 。
2、电视机的公共通道包括 和 两部分电路。
3、图像信号电压的高低反映了图像像素的 。
4、高频调谐器中的本振频率始终比 高38MHz 。
5、黑白全电视信号由 、 、 。
6、黑白电视机用改变显像管阴极直流电压的方式来调节图像的 。
7、当荧光屏上产生光栅后，用视频图像信号去控制 ，就可重现图像。
8、黑白电视机的扫描电路包括 、 和 三部分电路。
9、黑白电视机出现有光栅无图像无伴音故障时，应检查 。
10、高频调谐器输出的中频图像信号和中频伴音信号的载频分别是 和 。
11、为了重现稳定的图像，除了图像信号和复合消隐信号外，还需要 。
12、黑白电视机中放AGC 的控制范围是 dB 。
13、电视机视放电路采用高频补偿电路的目的是使视放电路的 足够宽。
14、电视中用的平行扁馈线的特性阻抗为 欧，同轴电缆的特性阻抗为 欧。
二、选择题（每小题2分，共40分）1、我国电视制式规定：一帧图像扫描的场数是（ ）。
A 、4场B 、3场C 、2场D 、1场2、偏转线圈通过电流形成磁场控制电子束作偏转的方向由（ ）确定。
A 、洛伦兹定律B 、左手定则C 、右手定则D 、戴维南定理3、 电视机行偏转线圈开路，会使电视机出现（ ）。
A 、水平一条亮线B 、竖直一条亮线C 、无光栅故障D 、竖直方向不同步 4、黑白电视机出现无光栅，有伴音故障，原因在（ ）。
A 、场扫描电路B 、电源电路C 、行扫描电路D 、伴音通道 5、我国电视采用的扫描方式是（ ）。
A 、逐场扫描B 、隔场扫描C 、逐行扫描D 、隔行扫描6、视频信号中的消隐信号应处于（ ）。
A 、同步电平B 、白电平C 、灰电平D 、黑电平 7、行扫描的逆程时间约为（ ）微秒。
A 、64B 、52C 、12D 、4.78、高频电视信号中，图像信号和伴音信号采用的调制方法（ ）。
高二上学期电子专业《电视机原理》期末试卷及答案
XXXXX学年上学期期末考试二年级电视机原理与实训试卷命题人：崔国宴校对：杨国有审核：李红利一、选择题（每题2分，共40分）1、高频电视信号中，图像信号和伴音信号采用的调制方法（）A、都是调幅B、都是调频C、分别是调幅和调频D、分别是调频和调幅2、高频调谐器的作用不包括下列哪一种（）A、解调B、选频C、放大D、混频3、兼容制彩色电视系统中，发送端传送的信号是（）A、R、G、B、B、Y、R-Y、B-YC、Y、R-Y、G-YD、Y、G-Y、B-Y4、色调是指彩色的（）A、种类B、深浅C、明亮程度D、对比度5、频段不能转换，应重点检查（）A、电源电压B、调谐电压C、频段选择电压D、视频信号电压6、无图像，无伴音应重点检查（）A、调谐器和中频解调电路B、解码电路C、伴音电路D、高度电路7、延迟AGC指的是（）A、时间上的延迟B、空间上的延迟C、电压的延迟D、频率的延迟8、AGC电路的控制顺序是（）A、中放、高放同时控制B、先控制中放，再控制高放C、先控制高放、再控制中放D、以上都对9、伴音中有交流音应重点检查（）A、开关电源B、伴音鉴频电路C、伴音放大器D、伴音电源滤波电路10、轮廓校正电路的作用是（）A、提高视觉清晰度B、减少色度失真C、改善色饱和度D、提高背景亮度11、将色差信号与亮度信号相加转变成基色信号的电路是（）A、色差放大器B、基色放大器C、亮度放大器D、基色矩阵12、在PAL制编码中，色度信号和亮度信号在进入加法器前，要对亮度信号延迟大约（）A、0.8-0.9us B、0.6-0.7usC、3.9usD、4.2us13、PAL制彩色电视信号的色副载波频率为（）A、3.58MHZB、4.43MHZC、6.0MHZD、6.5MHZ14、行锯齿波电流形成是在（）A、行振荡电路B、行激励电路C、行输出电路D、显像管及附属电路15、烧行输出管的故障原因是（）A、电源电压低B、行频高C、逆程电容小D、场输出阻抗增大16、行偏转线圈断路会引起（）A、无光栅无图像B、图像为一条垂直亮线C、电源保护D、行管击穿17、彩色显像管的三个阴极上应分别加上（）A、正极性基色信号B、负极性基色信号C、彩色全电视信号D、三个色差信号18、开关稳压电源中使用光电耦合器的目的是（）A、价格低廉B、电路简单C、可以有效分离冷、热底板D、必须使用19、当行输出管击穿时，开关电源将（）A、继续工作B、开关管导通时间延长C、无影响D、因保护而停振20、在断开负载检查开电源时，需要接上假负载的原因是（）A、保护人身安全B、保护开关管C、保护行管D、保护显像管二、判断题（每题2分，共20分）1、开关电源的调整管工作在开关状态（）2、当电源中的整流二极管击穿短路后，会出现开机烧保险的故障现象（）3、彩色电视机的图像与亮度信号无关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2009—2010年第二学期《电视机原理与维修》期末试卷（A 卷）
适用班级：08电子
一、填空题（共23分，每空1分）
１．电视扫描分为行扫描和场扫描，其中行扫描又分为逐行扫描和隔行扫描，我国广播电视采用__________，行频为 _______ KHz ，场频为 _______ Hz 。
2．黑白全电视信号包括 _________ 、___________、____________、槽脉冲和均衡脉冲 。
我国电视标准规定，视频传输通道的带宽为 ______ MHz 。
3．彩色三要素是指：________ 、 ________ 和色饱和度 。
4．目前通常以__________滤波器为图像中频滤波元件，以满足图像中频通道幅频特性要求。
在使用时，一般须前置预中放电路，该电路的作用是_________________________ 。
5．视频检波器的作用是从图像中信号中解调出_____________，并将图像中频和伴音中频进行_____________，产生第二伴音中频信号。
6．在串联稳压电源中，电源调整管是工作在 _________ 状态，而在开关稳压电源中，开关调整管是工作在 ___________状态。
7．目前世界上现行的的广播电视系统的三种彩色制式是________， ______ 和 SECAM 制。
8．解码电路包括 _________、 _________ 、 ___________ 、色同步通道四部分组成。
9．遥控系统主要由 ___________ 、 _________ 和 __________ 三大部分组成。
二、判断题（共15分，每题1分）
（ ）1．预中放管损坏会引起无伴音、无图像、无光栅的故障。
（ ）2．行输出级中阻尼管的作用是在行逆程结束时阻断自由振荡继续进行。
（ ）3．为了均衡音频信号高、低音频分量的抗干扰性能，电视台在对伴音信号调频前，应
先进行去加重处理。
（ ）4．电视机荧光屏上只有一条垂直亮线，说明行扫描电路一定有故障。
（ ）5．PAL 制式中，是对色度信号中的F V 分量逐行倒相。
（ ）6．某电视机工作时听到行频啸叫声，则说明行频偏大了。
（ ）7．彩色电视机出现满屏红色，则可能是红视放管击穿导致红阴极电位偏低所致。
（ ）8．彩色电视机显像管的三个阴极加的是三个色差信号。
（ ）9．利用幅度分离电路可以完成色同步信号与色度信号的分离。
（ ）10．消磁电路的关键在于要产生一个由强到弱逐渐衰减且交变的磁场作用于显像管。
（ ）11．显像管所需的工作电压全部由电源电路提供与扫描电路无关。
（ ）12．彩色显像管的灯丝电压既可以采用直流供电，也可以采用交流供电，其供电电压
有效值为6.3V 。
（ ）13．红外遥控系统是以可见光中的红外光线作为载体来传送遥控信息的。
（ ）14．高频调谐器输出的信号是中频图像信号和中频伴音信号
（ ）15．电视机中的电阻开路，不能采用比原电阻功率小的电阻代用，可选用较大功率的电阻代用。
三、单项选择题（共30分，每题2分）
1．我国电视机的图像信号采用残留边带方式发射的原因是为了（ ）。
A ．增加抗干扰能力 B ．节省频带宽度 C ．提高发射效率 D ．衰减图像信号中的高频 2．伴音通道包括（ ）。
A ．伴音中放、鉴频和低频放大
B ．伴音中放、混频和低频放大
C ．高放、鉴频和低频放大
D ．伴音中放、检波和低频放大
3．将场同步信号从复合同步信号中分离出来，利用（ ）原理分离。
A ．幅度分离 B ．宽度分离 C ．频率分离 D ．时间分离 4．行扫描电路由（ ）组成。
A ．鉴相器、行振荡、行激励和行输出
B ．鉴频器、行振荡、行激励和行输出
C ．鉴相器、行同步、行激励和行输出
D ．鉴频器、行同步、行激励和行输出
姓名_________________ 班级____________________
5．彩色电视机色度通道中，Fu、Fv信号的分离采用的是( )的方式。
A．时间分离 B．频率分离 C．相位分离 D．频率与相位双重分离
6．伴音正常，光栅为一条水平亮线，调整场同步和场幅电位器均无效，如下对故障的分析中，不正确的是（）。
A．同步分离电路损坏 B．场偏转线圈开路或是引线断路
C．场输出级损环或供电失落 D．场激励放大器损环或场振荡器停振
7． AGC电路部分故障可能引起（）。
A．有图像无伴音 B．声像全无 C．无彩色 D．不影响
8．彩电色度通道部分电路发生故障可能引起（）。
A．无伴音无图像 B．无图像有伴音或图像失常 C．有图像无彩色 D．图像不同步
9．彩色全电视信号由亮度信号、色度信号、复合同步信号、复合消隐信号以及( )组成。
A．色同步信号 B．伴音信号 C．三基色信号 D．开槽脉冲与均衡脉冲
10．行输出变压器部分发生故障可能出现（）。
A．无伴音无光栅 B．有光栅无图像 C．垂直一条亮线 D．图像有色偏
11．当今各种家用电器以（）遥控作为主要方式。
A、有线
B、超声波无线
C、红外无线
12．下列说法正确的是（）
A、遥控彩电与普通彩电的信号流程是基本相同的。
B、不同型号的遥控彩电信号流程也是完全不同的。
C、遥控彩电与普通彩电的信号流程是完全不同的。
D、遥控彩电与普通彩电信号流程是否相同很难说清。
13．输入的彩色全电视信号中包含带宽（）的亮度信号和带宽（）的色度信号。
A.、1~3MHz；4.43±0.5MHz B、1~3 kHz；4.43±0.5 kHz
C、 1~3 MHz; 627 kHz D.、1~3 kHz; 627 kHz 14．在负载检查开关电源时应接上假负载的原因是( )。
A、使开关电源正常工作
B、保护负载电路
C、避免击穿开关管
D、保护开关变压器
15．PAL制是逐行倒相的平衡调幅制，其逐行倒相的信号是（）。
A、亮度信号
B、FU信号
C、彩色全电视信号
D、FV信号
四、综合分析题（共32分）
1．什么是频谱交错？NTSC制和PAL制各采用什么频谱间置方式？（10分）
2．下图是一种彩电开关电源的部分电路图，仔细分析电路后回答下列问题：
（1）指出下列器件的作用：C1、R1、R2、VD和C2。
（4分）
（2）如果已知是开关电源故障导致电视机出现了三无现象，试简述在下图范围内用万用表判断故障点的方法。
（8分）
3. 彩色电视机的故障为“逃台”，试分析故障范围。
（10分）。
