网线制作实验
直通网线和交叉网线的制作实验报告
实验项目直通网线和交叉网线的制作
实验日期 2021 年 10 月 11 日（星期一第 1-2 节）
实验成绩
一、目的和要求（目的要明确，抓住重点，符合实验指导书中的要求）
(1)熟悉T568A、T568B标准网线的线序；
(2)掌握网络直通电缆、交叉电缆的制作步骤，为以后构建计算机局
域网打下基础；
(3)直通与交叉网线的连通性测试。
二、实验内容（用最简练的语言反映实验的内容）
直通线主要用于交换机（或者集线器Hub）Uplink口来连接另一台交换机（或者集线器Hub）的普通端口，或者交换机普通端口连接网卡。
交叉线主要用于交换机（或者集线器Hub）普通端口连接到交换机（或者集线器Hub）普通端口，或者网卡连接网卡。
三、实验过程及分析（依据何种内容、操作方法进行实验，要写明需要经过哪几个步骤来实现其操作）
（1）挑选双绞线大约长50厘米左右
（2）利用压线钳将双绞线两端外皮剥去2-3厘
米。
实验报告网线制作
实验报告网线制作实验报告：网线制作一、实验背景：网络已经成为了现代社会中不可或缺的一部分，而网线作为网络连接的重要组成部分，其质量和性能对于网络传输速度和稳定性有着很大的影响。
因此，了解并掌握网线制作的方法和技巧是非常有必要的。
二、实验目的：1.掌握常用的网线制作方法；2.了解网线的组成结构和相关术语；3.提高动手能力和操作技能。
三、实验材料：1.网线：电缆、RJ45插头、石英剪刀、剥线钳、压线钳、测试仪等。
四、实验步骤：1.制作网线的第一步是准备好所需的材料和工具，并将它们摆放整齐。
2.选择适当的电缆，并根据需要剪断合适的长度。
3.用石英剪刀剥开电缆外部的绝缘层，一般剥开15-20厘米长。
4.将剥开的电缆平整地摊放在桌子上，并整理好电缆内部的四对线。
5.使用剥线钳将每对线的绝缘层剥开约1厘米，然后用手指轻轻扭动每对线中的绞合线，使其更容易编织在一起。
6.对于直通线（T568A或T568B），将每对线按照规定的顺序依次插入RJ45插头的插座中。
对于交叉线（T568A和T568B交叉配对），需要将一对线的排列顺序颠倒。
7.用压线钳将插头插入插座，并用适当的力气压紧插头，确保插头与线的连接紧固可靠。
8.用电缆测试仪对制作好的网线进行测试，确保线路连接正确无误。
9.重复以上步骤，制作所需数量的网线。
五、实验结果与分析：经过实验制作的网线，经测试仪测试，99%以上的网线能够正常传输网络信号。
制作合格的网线在连接网络设备时能够提供稳定的信号传输和较高的传输速度，同时由于其可靠性和稳定性，也能够减少网络故障的发生。
六、实验总结：通过本次实验，我了解了网线的组成结构和相关术语，并掌握了网线制作的方法和技巧。
制作网线需要耐心和细致，每一步都需要认真操作，以确保制作出质量和性能良好的网线。
掌握网线制作技巧对于维护和调试网络设备以及解决网络故障具有很大的帮助。
七、存在的问题与改进方向：在实验中，我们注意到在剥线和压线的过程中，如果操作不当，可能会损坏电缆或插头。
实验一-网线的制作
实验一网线的制作【实验目的】（1）了解网络传输介质如双绞线、同轴电缆和光缆的作用及适用场合。
（2）熟练掌握568APB 标准具体内容及RJ45 直通网线(双机对连线) 和交叉网线(计算机与HUB 连接线) 制作、测试方法和使用场合。
【实验性质】验证性实验【实验条件】需要以太网集线器、微机（带RJ-45接口的网卡）、5类双绞线、水晶头、压线钳、测线器或万用表。
【实验指导】双绞线是局域网布线中最常用到的一种传输介质，尤其在星型网络拓扑中，双绞线是必不可少的布线材料。
双绞线电缆中封装着一对或一对以上的双绞线，为了降低信号的干扰程度，每一对双绞线一般由两根绝缘铜导线互相缠绕而成，每根铜导线的绝缘层上分别涂有不同的颜色，以示区别。
双绞线一般分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）两大类。
每条双绞线通过两端安装的RJ-45连接器（俗称水晶头）与网卡和集线器（或交换机）相连，最大网线长度为100m，如果要加大网络的范围，在两段双绞线电缆间可安装中继器（一般用HUB或交换机级联实现），但最多可以安装4个中继器，使网络的最大范围达到500m。
在局域网中，双绞线主要用于连接网卡与集线器或集线器与集线器（因为集线器的连接方式与交换机相同，所以如无特殊说明，集线器的连接方式同样适用于交换机的连接），有时也可直接用于两个网卡之间的连接。
1、双绞线连接网卡和集线器时的线对分布在局域网中，从网卡到集线器间的连接为直通（MDI），即两个RJ-45连接器中导线的分布应统一。
5类UTP规定有8根（4对线，只用了其中的4根，其中1和2脚必须成一对，3和6脚也必须成一对）。
当RJ-45连接器有弹片的一面朝下，带金属片的一端向前时，RJ-45接头中8个引脚的分布如图1-1所示。
其中引脚1（TX+）和引脚2（TX-）用于发送数据，引脚3（RX+）和引脚6（RX-）用于接收数据，即一对用于发送数据，一对用于接收数据。
其他的2对（4根）线没有使用。
制作网线实验报告
实验报告实验目的：让学生们都具有网络架设最大体的动手能力，完成局域网物理上的连接，学会熟悉网线的色彩标记和连接方式，学会利用水晶头的利用技术和网线制作有关工具的利用。
通过实验使学生了解把握制作直通线（正线），交叉线（反线）实验前预备的工具：1根网线，3个水晶头，1把压线钳，1部测线仪。
实验的内容：同窗们自己动手制作直通线和交叉线，并利用测线仪检考试证所做的网线是不是能连接正常。
实验的进程：1、先将网线抽出一小段线，约长5cm.将网线伸入剥线刀口，使线头触及前挡板，然后适度握紧压线钳同时慢慢旋转网线，让刀口划开网线的爱惜胶皮，掏出端头从而拨下爱惜胶皮。
注意握钳的力度不能过大，不然会剪断芯线。
2、然后将网线反向解开缠绕。
开始整理线。
制作直通线，即正线，标准568B：两头线序一样，从左至右顺序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
制作交叉线，即反线，：一端为正线的标准568B线序，另一端为标准568A从左至右顺序：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。
3、整理完毕用剪线刀口将前端修齐。
修齐后长度约三四厘米，不宜太长或太短。
4、一只手捏往水晶头，将水晶头有塑料卡子的一侧上，另一只手捏住网线，稍稍使劲将8根已排好的线平行插入水晶头内的线槽中，八条导线顶端应插入线槽顶端。
其余类推。
5、确认所有导线都到位后，将水晶头放入压线钳夹槽中，使劲捏几下压线钳，压紧线头即可。
六、重复上述方式制作双绞线的另一端，一条直通网线即制作完成。
然后做交叉线的就一边与直通网一样，另外一边按标准顺序以一样的步骤制作。
7、再用测试仪测试网线制作是不是成功。
利用电缆检测仪检测制作的网线是不是正确连通。
将制作好的网线的两头别离插入电缆测试仪的两个插口，打开电源，制作的是直通线的话，若是接头制作正确，LED会依照序号逐对闪烁。
若是有LED不亮或LED不是按序号逐对闪亮，表示此网线接头制作有问题，应从头制作。
若是制作的是交叉线的话一端按橙、绿、蓝、棕排线白线在前，4，6互换，一端按绿、橙、蓝、棕排线白线在前，4，6互换）实验后的感受：开始要注意：剥与大拇指一样长就好了，一样2~3cm，有些双绞线电缆上含有一条柔软的尼龙绳，若是在剥除双绞线的外皮时感觉袒露出的部份太短，而无益于制作RJ-45接头时，能够紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开，就能够够取得较长的袒露线。
实验报告1-网线制作
9、将直连网线把计算机与桌面交换机连接，看是否能ping另一台计算机。
10、再将交叉网线把两台计算机直接连接起来，看是否能ping能对方。
四、实验反思
3、旋转剥线刀，剥去网线的外皮。4、然后将双Fra bibliotek线反向解开缠绕。
5、如果制作直连线，那么网线两端同时按T568A或T568B标准的线序排序。如果制作交叉线，那么一端按T568A标准线序排序，另一端按T568B标准线序排序。
6、将8根已排好序的网线对齐插入RJ-45水晶头中。
7、将RJ-45水晶头放入制线钳的压线槽内，压紧。
二、标准及材料和工具
1、网线标准：
T568A标准T568B标准
线序从左到右依次为： 线序从左到右依次为：
第1条线 白绿 第2条线 绿 第1条线 白橙 第2条线 橙
第3条线 白橙 第4条线 蓝 第3条线 白绿 第4条线 蓝
第5条线 白蓝 第6条线 橙 第5条线 白蓝 第6条线 绿
第7条线 白棕 第8条线 棕 第7条线 白棕 第8条线 棕
《计算机网络》实验报告
2010至2011学年第2学期
姓名
系别
实验地点
网络实验室
学号
号
年级、班
计科（）班
实验时间
2011年月日
实验项目
实验一网线制作、测试及网络设备的认识
一、实验目的
网线制作实验主要目的是让学生具备网络架设最基本的动手能力，完成局域网物理上的连接。通过实验使学生掌握有关两种网线的制作方法：直通线与交叉线。
直连线接法：网线两端用相同的线序，如都使用T568A标准或T568B标准。
交叉线接法：一端用T568A标准，另一端用T568B标准。

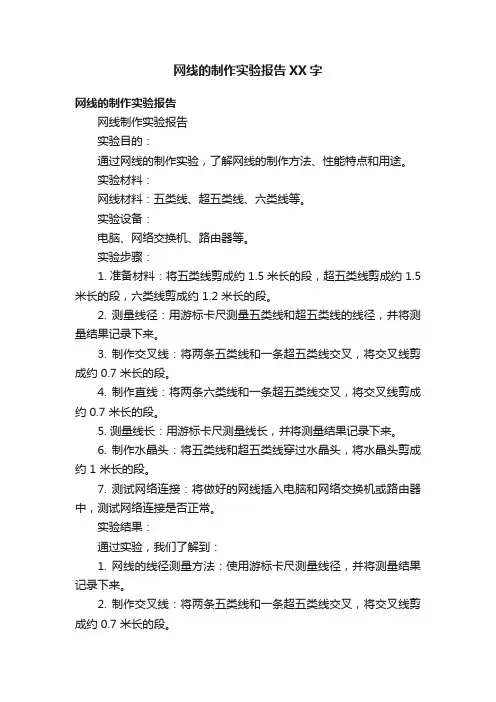

网线的制作实验报告XX字
网线的制作实验报告XX字网线的制作实验报告网线制作实验报告实验目的：通过网线的制作实验，了解网线的制作方法、性能特点和用途。
实验材料：网线材料：五类线、超五类线、六类线等。
实验设备：电脑、网络交换机、路由器等。
实验步骤：1. 准备材料：将五类线剪成约 1.5 米长的段，超五类线剪成约 1.5 米长的段，六类线剪成约 1.2 米长的段。
2. 测量线径：用游标卡尺测量五类线和超五类线的线径，并将测量结果记录下来。
3. 制作交叉线：将两条五类线和一条超五类线交叉，将交叉线剪成约 0.7 米长的段。
4. 制作直线：将两条六类线和一条超五类线交叉，将交叉线剪成约 0.7 米长的段。
5. 测量线长：用游标卡尺测量线长，并将测量结果记录下来。
6. 制作水晶头：将五类线和超五类线穿过水晶头，将水晶头剪成约 1 米长的段。
7. 测试网络连接：将做好的网线插入电脑和网络交换机或路由器中，测试网络连接是否正常。
实验结果：通过实验，我们了解到：1. 网线的线径测量方法：使用游标卡尺测量线径，并将测量结果记录下来。
2. 制作交叉线：将两条五类线和一条超五类线交叉，将交叉线剪成约 0.7 米长的段。
3. 制作直线：将两条六类线和一条超五类线交叉，将交叉线剪成约 0.7 米长的段。
4. 测量线长：使用游标卡尺测量线长，并将测量结果记录下来。
5. 制作水晶头：将五类线和超五类线穿过水晶头，将水晶头剪成约 1 米长的段。
实验结论：通过网线的制作实验，我们了解到网线的制作方法、性能特点和用途。
网线是一种重要的网络传输材料，具有速度快、传输距离远等特点，广泛应用于网络通信领域。
制作网线_实验报告
一、实验目的1. 了解网线的制作原理和步骤。
2. 掌握网线接头的制作方法。
3. 提高动手能力和实际操作技能。
二、实验原理网线，又称以太网线，是一种用于局域网连接的双绞线。
它由四对双绞线组成，每对双绞线由两根细铜线绞合在一起，绞合的紧密程度决定了抗干扰能力。
网线接头主要有RJ45接头和RJ11接头，本实验以RJ45接头为例进行制作。
三、实验器材1. 双绞线：100米2. RJ45网线接头：10个3. RJ45网线压线钳：1把4.剥线钳：1把5. 电烙铁：1把6. 电线焊接胶：适量7. 实验桌：1张四、实验步骤1. 准备工作（1）将双绞线剪成所需长度，本实验以5米为例。
（2）用剥线钳剥去双绞线两端约2厘米的塑料外皮，露出4对双绞线。
（3）按照T568A或T568B标准排列4对双绞线，确保线序正确。
2. 制作RJ45接头（1）将剥去外皮的4对双绞线分别插入RJ45接头内，确保线头进入接头孔的深度一致。
（2）用压线钳压紧RJ45接头，使双绞线与接头紧密贴合。
（3）用焊接胶涂抹在接头处，防止接头松动。
3. 制作网线（1）将制作好的RJ45接头插入网线另一端的RJ45接头内。
（2）用压线钳压紧RJ45接头，使双绞线与接头紧密贴合。
（3）用焊接胶涂抹在接头处，防止接头松动。
4. 检查网线（1）使用网线测试仪检测网线通断情况，确保网线连接正常。
（2）检查网线外观，确保无破损、变形等异常情况。
五、实验结果与分析本次实验成功制作了10条5米长的网线，经检测，网线连接正常，无破损、变形等异常情况。
实验过程中，我们掌握了网线接头的制作方法，提高了动手能力和实际操作技能。
六、实验总结1. 制作网线需要掌握RJ45接头的制作方法，确保线序正确。
2. 使用压线钳压紧RJ45接头，使双绞线与接头紧密贴合。
3. 使用焊接胶涂抹在接头处，防止接头松动。
4. 检查网线通断情况，确保网线连接正常。
5. 本实验有助于提高动手能力和实际操作技能，为以后的工作和学习打下基础。
实验一 网线的制作与连接
实验一网线的制作与连接一、实验目的1、掌握双绞线的接头制作方法2、掌握双绞线的连接方式3、掌握双绞线制作工具的使用4、掌握双绞线测试工具的使用二、实验内容1、使用EIA/TIA 568B 标准制作一根1米左右的直通双绞线，并测试其连通性。
2、制作一根1米左右的交叉双绞线，并测试其连通性。
三、实验步骤（1）用剥线钳剥去双绞线端头的外皮大概2-4cm。
（2）按照T568B的线序标准对内芯进行排序。
（3）用RJ45压线工具将排完序的内芯一次性剪平整，且剩余裸芯15mm到30mm之间；（4）将双绞线插入水晶头中，用劲往里推。
（注意RJ45接头方向，线要插到底）；（5）用压线钳压紧。
（6）用同样的办法做另一端水晶头。
四、实验结果直通双绞线和交叉双绞线制作好后，经过线缆测试仪测试，每一根线都是连通的，说明网线制作成功，可以正常使用。
五、思考题1、为什么剩余裸芯不能太短也不能太长？答：剩余裸芯太短则不能接进水晶接头，太长就会过多的暴露在保护套之外，容易断掉。
2、一般分别在什么场合下使用直连线和交叉线，用交叉线时PC该如何设置IP？答：使用直连线的场合：将交换机或HUB与路由器连接或者计算机（包括服务器和工作站）与交换机或HUB连接。
使用交叉线的场合：交换机与交换机之间通过UPLINKS口连接； HUB与交换机连接； HUB 与HUB之间连接；两台PC网卡与网卡之间的连接直接相连；路由器接口与其它路由器接口的连接；Ethernet接口的ADSL Modem连接到PC机的网卡接口；ADSL MODEM连接PC机的网卡的连接；3、讨论制作过程中哪些容易导致网线不通或者不稳定的因素。
答：接线没有按照规定的次序摆放，线与水晶接头的方向相反，线没有剪整齐等。
4、查资料列出双绞线的分类标准和目前的市场价格（每100米）。
答：根据有无屏蔽层，双绞线分为屏蔽双绞线与非屏蔽双绞线。
根据电气性能，双绞线常见的有三类线，五类线和超五类线，以及六类线，前者线径细而后者线径粗，具体型号如下：1）一类线（CAT1）：线缆最高频率带宽是750kHZ，用于报警系统，或只适用于语音传输（一类标准主要用于八十年代初之前的电话线缆），不用于数据传输。
工程实验室 1 网线制作
实验一 网线制作
【实验目的】
掌握非屏蔽双绞线的RJ-45接头的制作方法、非屏蔽双绞线直通电缆的制作方法及剥线钳、压线钳和网线测试仪的使用方法。
【实验环境及器材】
非屏蔽5类双绞线若干米，RJ-45水晶头若干，用于剥接水晶头的专用剥线/压线钳，用于测试线缆是否通畅的网线测试仪。
【实验内容】
1、取一根双绞线用剥线/压线钳将其两端的最外层线皮剥去；
2、将剥好的双绞线根据T568B标准
（即白橙，橙，白绿，蓝，白蓝，绿，白棕，棕）的排
线顺序进行排线（如下图）；
3、将排好的双绞线用手摆平捋直且不要松手，用剥线/压线钳将八根线的线头绞成一样长短；
4、取一只RJ-45水晶头，将带有铜芯的一侧朝上，将剪好的双绞线送入水晶头内并用剥线 /压线钳将其压好；
5、用同样的方法将另一端也进行以上操作；
6、用网线测试仪测试线缆是否通畅。
最新实验一：网线的制作实验报告完整版
最新实验一：网线的制作实验报告完整版实验目的：1. 了解网线的结构和种类。
2. 掌握网线制作的基本流程和技巧。
3. 理解网线制作中的注意事项和常见问题。
实验材料：- 不同类型的网线（如：CAT5e, CAT6, CAT6a等）- RJ-45接头- 网线测试仪- 剥线工具- 线序排列工具- 剪刀- 标签贴纸和记号笔实验步骤：1. 网线选择：首先，根据实验要求选择合适的网线类型。
不同类别的网线支持不同的传输速率和距离，例如CAT5e适用于100Mbps的网络，而CAT6支持1Gbps。
2. 剥线皮：使用剥线工具小心地剥去网线两端的外层绝缘皮，注意不要损坏内部的线芯。
3. 线序排列：根据T568B或T568A标准排列线序。
T568B的线序为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
T568A的线序为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。
4. 剪齐线芯：使用剪刀将排列好的线芯剪至相同长度，确保整齐且留有足够的长度进行接头的插入。
5. 插入接头：将整理好的线芯插入RJ-45接头中，确保每根线芯都到达接头的顶部。
6. 压接接头：使用压接工具将接头紧密地压在网线上，确保连接牢固。
7. 测试网线：使用网线测试仪对制作的网线进行连通性测试，检查是否有错误或短路的情况。
8. 标记网线：使用标签贴纸和记号笔在网线两端标记线序和长度，便于日后的识别和管理。
实验结果：- 成功制作了符合标准的网线，并通过了连通性测试。
- 记录了制作过程中遇到的问题及解决方案。
实验结论：通过本次实验，我们了解了网线的基本知识，掌握了网线制作的技能，并认识到了在实际操作中需要注意的细节。
这对于理解网络硬件的工作原理和进行日常的网络维护具有重要意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
网线制作
实验报告
一、实验目的
1) 学习网线制作的方法并独立完成网线的制作；
2) 学习网线的色彩标记和连接方法；
3) 学会使用RJ-45插头的使用技巧和网线制作有关工具的
使用
一、 实验工具
1：非屏蔽双绞线(UTP)
2：RJ-45插头
3：水晶头
4：网线测试仪
三、实验原理
四、实验步骤
（1） 用剥线钳在线缆的一端剥出一定长度的线缆。
⑵ 用手将4对绞在一起的线缆按（白橙、橙、白绿、绿、
白蓝、蓝、白棕、棕）的顺序拆分开来并小心地拉直（注意：
切不可用力过大，以免扯断线缆）。
⑶ 按表3.5端1的顺序调整线缆的颜色顺序。（即交换蓝
线与绿线的位置）
⑷ 将线缆整平直并剪齐（确保平直线缆的最大长度不超
过1.2cm）。
⑸ 将线缆放入RJ-45插头，在放置过程中注意RJ-45 插头
的把子朝下，并保持线缆的颜色顺序不变。
⑹ 检查已放入RJ-45插头的线缆颜色顺序，并确保线缆的
末端已位于RJ-45插头的顶端。
⑺ 确认无误后，用压线工具用力压制RJ-45插头，以使
RJ-45插头内部的金属薄片能穿破线缆的绝缘层。
⑻ 重复步骤⑴－⑺制作线缆的另一端，直至完成直连线的
制作。
⑼ 用网线测试仪检查已制作完成的网线。
（10）实验截图
五、实验感想
通过这次实验我学会如何制作网线，我觉得在制作网线的过程
中，最重要的就是要细心，尤其是在排序电缆的过程中尤其要注意，
不能把电缆的顺序排错了。
