初三物理欧姆定律专项综合练习题及答案
初三物理欧姆定律专项综合练习题及答案一、选择题1．如图所示，电源电压恒定，R1为定值电阻，R2为滑动变阻器。
S闭合，滑动变阻器滑片P由a向b滑动，下列说法正确的是（）A. 电压表V1示数与电压表V2示数之和变大B. 电压表V1示数与电流表A示数的乘积变大C. 电压表V1示数与电流表A示数的比值变大D. 电压表V2示数与电流表A示数的比值变大【答案】D【解析】【解答】等效电路图如下，R1与R2串联，V1测R1两端的电压，V2测R2两端的电压。
A、开关S闭合，当滑片P由a向b滑动时，由串联电路的电压特点可知，电压表V1示数与电压表V2示数之和等于电源电压，则两个电压表示数之和不变，A不符合题意；BCD、滑片P由a向b滑动，变阻器R2接入电路的阻值变大，总电阻变大，由I= 知电路中电流变小，电流表A的示数变小；由U=IR可知，定值电阻R l两端电压变小，即V1的示数变小，则V2示数就会变大；所以，电压表V1示数与电流表A示数的乘积变小，B不符合题意；电压表V2示数与电流表A示数的比值变大，D符合题意；由欧姆定律可知，电压表V1与A的示数之比等于定值电阻R1的阻值，所以该比值不变，C 不符合题意。
故答案为：D。
【分析】先画出等效电路图，确认电路的连接方式为串联和电表的测量对象，根据串联电路的特点分析.2．下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动．现要求：当风吹过探头时，滑动变阻器的滑片P向上移动，且风速增大时电压表的示数增大．以下四个图中符合要求的是（）A. B.C. D.【答案】 B【解析】【解答】解：AD．探头上平下凸，当风吹过探头时，探头下方空气的流速大于上方空气的流速，探头下方空气压强小于上方空气压强，产生向下的压力差使弹簧压缩，滑片下移，故AD不符合题意；BC．探头上凸下平，当风吹过探头时，探头上方空气的流速大于下方空气的流速，探头下方空气压强大于上方空气压强，产生向上的压力差使弹簧伸长，滑片上移，R2接入电路中的电阻变小，电路中的总电阻变小；由I= 可知，电路中的电流变大，由U=IR可知，R1两端的电压变大，即B选项中电压表的示数变大，故B符合题意；因串联电路中总电压等于各分电压之和，所以，R2两端的电压变小，即C选项中电压表的示数变小，故C不符合题意．故选B．【分析】根据流体压强与流速的关系（流速越快的地方压强越小）判断产生压力的方向，然后判断滑片移动的方向确定接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点和滑动变阻器两端的电压变化．本题是力学和电学的综合题，涉及到串联电路的特点和欧姆定律的应用，会利用流体压强和流速的关系是解题的关键．3．如图所示电路，电源电压保持不变，R1＝5Ω，滑动变阻器R2的最大阻值为15Ω．闭合开关S，向左移动滑动变阻器滑片P的过程中，下列说法正确的是（）A. 电流表A的示数变小B. 电压表V的示数增大C. 滑片可在R2上任意移动D. 若滑片移到b端时，R1与R2的电功率之比为3：1【答案】 D【解析】【解答】解：由电路图可知，R1与R2并联，电压表V测电源两端的电压，电流表测干路电流，（1）因电源电压保持不变，所以，滑片移动时，电压表V的示数不变，B不符合题意；因并联电路中各支路独立工作、互不影响，所以，滑片移动时通过R1的电流不变，向左移动滑动变阻器滑片P的过程中，R2接入电路中的电阻变小，由I＝可知，通过R2的电流变大，因并联电路中干路电流等于各支路电流之和，所以，干路电流变大，即电流表A的示数变大，A不符合题意；（2）由电路图可知，R2的滑片移至a端时会造成电源短路，所以，滑片不可在R2上任意移动，C不符合题意；（3）因并联电路中各支路两端的电压相等，所以，若滑片移到b端时，由P＝UI＝可知，R1与R2的电功率之比：＝＝＝＝，D符合题意。
故答案为：D。
【分析】结合电路图，理清依据的连接方式及电表的测量对象，根据电源的电压可知滑片移动时电压表V示数的变化，根据并联电路中各支路独立工作、互不影响可知滑片移动时通过R1的电流变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过R2的电流变化，根据并联电路的电流特点可知干路电流的变化；明确当R2的滑片移至a端时会造成电源短路，若滑片移到b端时，根据并联电路的电压特点和P=UI=求出电功率之比.4．如图所示，电源电压不变，下列说法正确的是（）A. 只闭合S1，将P向左移动，电流表示数变小，电压表示数变大B. 闭合S1、S2，断开S3，将P向左移动，R1消耗的功率增大C. 开关都闭合，将P向左移动，电压表的示数为零，电流表示数变小D. 开关都闭合，将P向左移动，L消耗的功率不变，R2消耗的功率变小【答案】B【解析】【解答】解A只闭合S1， R1、R2串联，电压表测R2电压， P向左移动，R2电阻变小，总电阻变小，电流变大，根据串联电路的分压规律知电压表示数变小，A不符合题意；（2）闭合S1、S2，断开S3， R1与灯并联后与R2串联，将P左移，R2电阻变小，根据分压原理，R2的电压变小，根据串联电路电压的规律，并联部分的电压变大，根据P＝，R1消耗的功率增大，B符合题意；（3）（4）开关都闭合，R2短路,所以滑片移动对电路无影响CD不符合题意。
故答案为：B.【分析】分析开关在不同状态下电路结构，结合串联电路特点和欧姆定律分析判断将P向左移动时两电表变化量比值的变化情况；由并联电路特点、欧姆定律和电功率公式分析判断电表示数及两者功率变化.5．小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。
油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化。
下列说法中正确的是（）A. 电流表示数变小时，表明油箱中的油量减少B. 电流表示数变小时，电阻R0两端电压变大C. 当油箱中的油量减少时，电流表示数变大D. 当油箱中的油量减少时，变阻器R连入电路的电阻变小【答案】A【解析】【解答】如图，定值电阻R0与滑动变阻器R串联在电路中，电流表测量电路中电流。
A. C. D 当油箱中的油量减少时，浮子下降，带动滑片上升，滑动变阻器接入电路的电阻变大，电路总电阻变大，根据可知，电路中电流变小，所以电流表示数变小时，表明油箱中的油量减少，A符合题意，CD不符合题意；B. 电流表示数变小时，即通过R0的电流变小，根据知，电阻R0两端电压变小，B 不符合题意；故答案为：A。
【分析】滑动变阻器R与定值电阻R0串联，电流表测电路中的电流，根据油量的变化可知浮子的变化，在杠杆的作用下可知滑片P移动的方向，从而得出接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和电阻R0两端电压的变化.6．如图甲所示，粗细均匀的电阻丝AB通过滑片连入电路（电阻丝的阻值不随温度变化），小灯泡的额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I﹣U图象关系如图乙所示．则下列计算结果正确的是（）A. 电源电压为9VB. 小灯泡的额定功率为3WC. 电阻丝AB的最大阻值为6ΩD. 滑片P在A、B两端时小灯泡的电功率之比为1：8【答案】D【解析】【解答】解：（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，由图乙可知，通过灯泡的电流为1A，灯泡两端的电压为6V，即电源的电压U=6V，故A错误；灯泡的额定功率P L=U L I L=6V×1A=6W，故B错误；（2）当滑片P在最左端A时，电阻丝AB 完全接入电路中，电路中的电流最小，由图乙可知，通过小灯泡的电流为I=0.5A，灯泡两端电压U L′=1.5V，因串联电路中总电压等于各分电压之和，所以，电阻丝AB两端电压：U AB=U﹣U L′=6V﹣1.5V=4.5V，因串联电路中各处的电流相等，所以，由I= 可得，电阻丝AB的阻值：R AB= = =9Ω，故C错误，灯泡的电功率：P L′=U L′I=1.5V×0.5A=0.75W，则滑片P在A、B两端时小灯泡的电功率之比：P L′：P L=0.75W：6W=1：8，故D正确．故选D．【分析】（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，根据图乙可知通过灯泡的电流以及两端的电压即为电源的电压，根据P=UI求出灯泡的额定功率；（2）滑片P在最左端A时，电阻丝AB完全接入电路中，电路中的电流最小，根据图乙读出灯泡两端的电压和通过的电流，根据串联电路的电压特点求出AB两端的电压，根据串联电路的电流特点和欧姆定律求出电阻丝AB的阻值，根据P=UI求出灯泡的电功率，然后得出滑片P在A、B两端时小灯泡的电功率之比．7．如图所示，电源电压保持不变，闭合开关，调节变阻器，各电表示数变化情况是（）A. 滑片向右移动，甲表示数变小，乙表示数变大B. 滑片向左移动，甲表示数变大，乙表示数变大C. 滑片向左移动，甲表示数变大，乙表示数变小D. 滑片向右移动，甲表示数变小，乙表示数不变【答案】D【解析】【解答】由实物图可知，电阻和滑动变阻器并联接入电路中，该电路为并联电路；电表乙并联在滑动变阻器两端，故乙为电压表，测量的是电源的电压，保持不变；电表甲串联在干路中，故甲为电流表，测量的是电源电压；滑片向右移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流减小；由于定值电阻两端的电压、电阻不变，故通过定值电阻的电流不变，根据并联电路的电流关系可知，干路中的电流减小，电流表示数减小，即甲表示数变小，乙表示数不变，D符合题意，A不符合题意；滑片向左移动时，滑动变阻器接入电路的电阻变小，根据欧姆定律可知，通过滑动变阻器的电流增大；由于定值电阻两端的电压、电阻不变，故通过定值电阻的电流不变，根据并联电路的电流关系可知，干路中的电流增大，电流表示数增大，即甲表示数增大，乙表示数不变，BC不符合题意；故答案为：D。
【分析】由图可知是并联电路，电压表测量电源电压，当电阻增大时，电流减小.8．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A~0.4A之间时电子元件均能正常工作．若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是（）A. 电子元件工作时，电阻保持不变B. 为使电子元件处于正常工作状态，变阻器的阻值范围应控制在12.5Ω~70ΩC. 当P在中点时，电子元件与滑动变阻器的电压之比为1︰1D. 电子元件处于正常工作状态时，电路消耗的最小功率为3.6W【答案】 B【解析】【解答】（1）从图象可知，电子元件的电阻是在变化的，故A错误；（2）电子元件处于正常工作状态时，电路电流最小为0.1A，电子元件两端的最小电压为2V，所以滑动变阻器两端的最大电压为U1=9V-2V=7V，此时滑动变阻器接入电路的电阻最大，R大===70Ω，电路电流最大为0.4A，电子元件两端的最大电压为4V，所以滑动变阻器两端的最小电压为U2=9V-4V=5V，滑动变阻器接入电路的电阻最小，R小===12.5Ω．所以滑动变阻器的阻值范围应控制在12.5欧～70欧，故B正确；（3）因为电子元件与滑动变阻器串联，通过的电流相等，所以电子元件与滑动变阻器串联两端的电压之比就等于两电阻之比，因无法判断电子元件与滑动变阻器电阻的大小关系，所以无法判断它们两端电压的关系，故C错误；（4）当电路消耗的功率最小时，电路电流最小，为I小=0.1A，电路消耗的最小功率P=UI小=9V×0.1A=0.9W，故D错误．故选B．【分析】（1）从图象可知，电流与电子元件两端的电压不是正比关系，电子元件处于正常工作状态时，电路消耗的最小功率根据公式P=UI可求．（2）当P在中点时，无法判断电子元件与滑动变阻器电阻的大小关系，根据电阻的分压特点可知无法确定当P在中点时电子元件与滑动变阻器的电压之比．（3）由图象可知，电路电流最小为0.1A，电流最大为0.4A，找到对应的电压，根据串联电路电压的规律求出滑动变阻器两端的电压，进一步求出滑动变阻器接入电路的电阻．9．如图所示，将滑动变阻器R1与定值电阻R2接入电源电压不变的电路中. 闭合开关S，各表均有一定示数，滑动变阻器的滑片向右滑动到某一位置，电压表V1、V2示数的变化量分别为△U1、△U2.下列说法正确的是（）A. V1示数变大，V2示数不变B. V1示数变大，△U1＞△U2C. V2示数变小，V2示数和电流表示数之比变小D. V2示数变小，V2示数和电流表示数之比不变【答案】D【解析】【解答】滑动变阻器的滑片右移，滑动变阻器连入电路的电阻变大，电路中的电流变小，所以V2的示数变小，R1与R2串联，V1、V2示数之和为电源电压，不变，所以V1的示数变大，且△U1＝△U2， A、B两项都错误；V2示数和电流表示数之比为R2阻值，不变，C不符合题意，D符合题意。
初三物理欧姆定律题20套(带答案)及解析
初三物理欧姆定律题20套(带答案)及解析一、欧姆定律选择题1．生活处处有物理，下列说法错误的是（）A. 用筷子夹取食物时，利用了摩擦力B. 公交车内的破窗锤是通过增大受力面积的方法来减小压强C. 打开醋瓶能闻到酸味说明分子做无规则运动D. 驾驶员在驾驶车辆时需系上安全带是防止惯性带来的伤害【答案】 B【解析】【解答】A、筷子能夹住食物放入嘴里而不掉下来，主要是靠筷子和食物之间存在摩擦力，该选项说法正确；B、公交车内的破窗锤是通过减小受力面积的方法来增大压强，该选项说法错误；C、打开醋瓶能迅速闻到醋的酸味，是扩散现象，说明了分子在运动，该选项说法正确；D、当汽车突然刹车时，驾驶员和坐在前排的乘客由于惯性仍保持原来的向前运动的状态，容易撞上前挡风玻璃，从而造成伤害，故必须系好安全带．该选项说法正确；故选B．【分析】A、两个互相接触的物体，当它们做相对运动时，在接触面上会产生一种阻碍相对运动的力，这种力就叫摩擦力；B、增大压强的方法：在压力一定时，减小受力面积来增大压强．在受力面积一定时，增大压力来增大压强；C、物质是由分子组成的，组成物质的分子永不停息地做无规则运动；D、一切物体都有保持原有运动状态不变的性质，这就是惯性．系安全带可以在很大程度上防止车辆因紧急刹车时，人由于惯性向前倾可能造成的伤害．2．如图电路，电源电压不变，闭合开关S，当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻R1的功率为0.8W；当滑片P置于滑动变阻器R2的中点时，电压表的示数变化了1V．下列结果正确的是（）A. 电源电压为8VB. R1的阻值为20ΩC. 电路前后电流之比为1：3D. 电路总功率变化了1.2W【答案】 D【解析】【解答】解：（1）由电路图可知，R1与R2串联，电压表测滑动变阻器R2两端的电压，因串联电路中总电阻等于各分电阻之和，所以，当滑片在B处时，电路中的电流：I1＝，则滑动变阻器两端的电压：U2＝I1×R2＝ ×R2＝4V﹣﹣﹣﹣﹣﹣﹣①由图知，当滑片P置于滑动变阻器R2的中点时，滑动变阻器的电阻减小，由串联分压的规律可知，电压表的示数减小，即此时滑动变阻器两端电压为U2＝4V﹣1V＝3V，同理可得，此时滑动变阻器两端的电压：U2′＝ × ＝3V﹣﹣﹣﹣﹣﹣﹣﹣﹣②用①式比②式可得：＝，解得：R2＝2R1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③将③代入①式可得：＝4V，解得：U＝6V，A不符合题意；（2）当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻两端的电压为U1＝6V﹣4V＝2V，此时定值电阻R1的功率为0.8W，即；P1＝＝＝0.8W，解得：R1＝5Ω，则R2＝2R1＝2×5Ω＝10Ω，B不符合题意；（3）电路前后电流之比为I1：I2＝：＝：＝，C不符合题意；（4）电路总功率变化了：△P＝P2总﹣P1总＝﹣＝﹣＝1.2W，D符合题意。
初三物理欧姆定律测试卷(带答案)
初三物理欧姆定律测试卷(带答案)一、选择题（共18道总分36分）1、如图所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时【】A．电压表示数变大，电流表示数变小，灯泡变暗B．电压表示数变小，电流表示数变大，灯泡变亮c．电压表示数变小，电流表示数变小，灯泡变暗D．电压表示数变大，电流表示数变大，灯泡变亮2、如图所示电路中，电源电压为6V，当开关闭合后，只有一只灯泡发光，且电压表的示数为6V，请判断：产生这一现象的故障原因是（）A、灯L1短路B、灯L2短路C、灯L1断路D、灯L2断路3、如何利用阻值已知的电阻R和一只电流表或一只电压表，测出未知电阻Rx的阻值，几个同学分别设计了如图所示的四种电路，其中可行的方法有（电源电压未知）A．（1）（3）B．（2）（3）C．（2）（4）D．（1）（4）4、随着人们安全意识的加强，酒驾的危害也越发引起人们的重视。
小林出于好奇设计了一种酒精气体浓度测试电路。
图中R0为定值电阻，R为酒精气敏元件，其阻值随被测气体中酒精气体浓度的变化规律如图8甲所示。
小林希望随着气体中酒精气体浓度的增大，电表的示数也增大。
若电源两端的电压不变，则闭合开关S后，图8甲中能够实现上述功能的电路是5、对于"探究电流跟电阻的关系"和"伏安法测量定值电阻的阻值"的这两个实验，下列说法不正确的是【】A.它们都是采用控制变量的研究方法B.它们的实验电路在教科书中是相同的C.前者多次测量的目的是分析多组数据，得出电流跟电阻的关系D.后者多次测量的目的是取电阻的平均值，减小误差6、将光敏电阻R、定值电阻R、电流表、电压表、开关和电源连接成如图所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是（）A．A表和V表示数均变小B．A表示数变大，V表示数变小C．A表示数变小，V表示数变大D．A表和V表示数均变大7、如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（）A．1.2A 1.2A B．0.3A 0.3A C．1.2A 0.3A D．1.5A 0.3A8、如图所示，闭合电键S，向右移动滑片P，保持不变的是（）A．电流表A的示数B．电压表V的示数1示数与电流表A示数的乘积C．电压表V2示数与电流表A示数的比值D．电压表V19、如图9所示的电路中，电源电压不变．闭合开关后，滑动变阻器的滑片P向右端滑动时A．电流表示数减小，电压表示数减小B．电流表示数不变，电压表示数不变C．电流表示数增大，电压表示数减小D．电流表示数减小，电压表示数增大10、图7是酒精浓度检测仪的简化电路图，图中R0为定值电阻、R为酒精气体传感器，R的电阻值随酒精气体浓度的增大而减小。

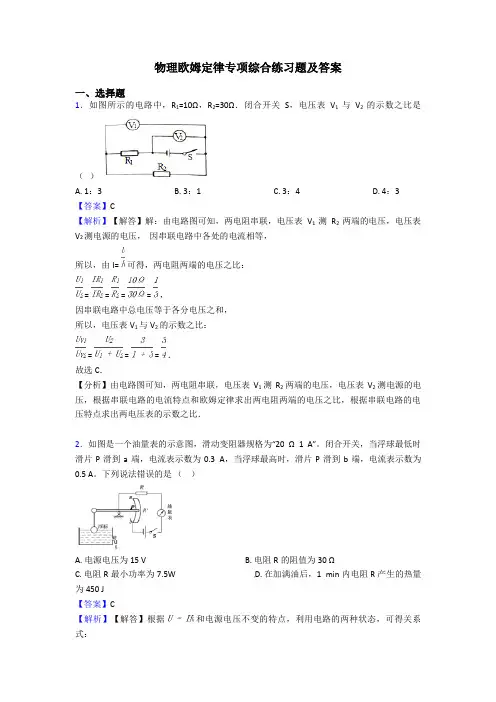

物理欧姆定律专项综合练习题及答案
物理欧姆定律专项综合练习题及答案一、选择题1．如图所示的电路中，R1=10Ω，R2=30Ω．闭合开关S，电压表V1与V2的示数之比是（）A. 1：3B. 3：1C. 3：4D. 4：3【答案】C【解析】【解答】解：由电路图可知，两电阻串联，电压表V1测R2两端的电压，电压表V2测电源的电压，因串联电路中各处的电流相等，所以，由I= 可得，两电阻两端的电压之比：= = = = ，因串联电路中总电压等于各分电压之和，所以，电压表V1与V2的示数之比：= = = ．故选C．【分析】由电路图可知，两电阻串联，电压表V1测R2两端的电压，电压表V2测电源的电压，根据串联电路的电流特点和欧姆定律求出两电阻两端的电压之比，根据串联电路的电压特点求出两电压表的示数之比．2．如图是一个油量表的示意图，滑动变阻器规格为“20 Ω 1 A”。
闭合开关，当浮球最低时滑片P滑到a端，电流表示数为0.3 A，当浮球最高时，滑片P滑到b端，电流表示数为0.5 A。
下列说法错误的是（）A. 电源电压为15 VB. 电阻R的阻值为30 ΩC. 电阻R最小功率为7.5WD. 在加满油后，1 min内电阻R产生的热量为450 J【答案】C【解析】【解答】根据和电源电压不变的特点，利用电路的两种状态，可得关系式：，解得R为30Ω，代入得：故电源电压为15 V，AB选项正确，但不符合题意；电阻R最小功率时，即电流最小时的功率，，C 错误，符合题意；在加满油后，滑片位于b端，电流最大，1 min内电阻R产生的热量为：，D正确，但不符合题意。
【分析】，R与R′串联，电流表测电路中的电流；当滑片位于a端时，电阻R的功率最小，根据P=I2R求出其大小；在加满油后，滑片位于b端，根据Q=I2Rt求出1min内电阻R 产生的热量.3．有两个电路元件A、B，把它们串联在电路中，如图乙所示，流过元件的电流与其两端的电压关系如图甲所示。
闭合开关S，这时电流表的示数为0.2A，若将A、B两元件并联接在原来的电源上，则此时电路中的总电流为（）A. 1.2AB. 0.6AC. 0.7AD. 0.5A【答案】A【解析】【解答】（1）由电路图可以知道,电路元件A和B串联,电流表测电路中的电流, 因串联电路中各处的电流相等,所以,电流表的示数为0.2A时:由图象可以知道,A和B两端的电压分别为:所以,电源的电压:;（2）若将A、B两元件并联接在原来的电源上,因并联电路中各支路两端的电压相等,所以，由图象可以知道,通过两元件的电流分别为:因并联电路中干路电流等于各支路电流之和,所以,干路电流:故答案为：A.【分析】电路元件A和B串联，电流表测电路中的电流，再结合电流—电压图像即可求解.4．如图甲所示的电路，在滑动变阻器R2的滑片P从B向A滑动的过程中，电压表与电流表示数的变化如图乙所示，则下列说法中正确的是（）A. 的阻值是B. 当电流表的示数是时，接入电路的阻值是C. 电源电压是16VD. 该电路的最大电功率为【答案】 A【解析】【解答】解：A、C、由乙图知，当滑动变阻器接入电路电阻最大时，两端电压最大，为14V；此时电路电流最小，为0.2A，因为I= ，所以滑动变阻器的最大阻值为R2= = =70Ω。
(物理)物理欧姆定律专项综合练习题(含答案解析)
（物理）物理欧姆定律专项综合练习题（含答案解析） 一、选择题 1．如图所示电路中，定值电阻R1=10Ω，沿动变阻器R2最大阻值为20Ω，电源电压保持U=6V不变，将滑片P滑至最右端，闭合S，下列说法正确的是（ ）
A. R1和R2串联在电路中 B. 电流表A1的示数是电流表A2示数的两倍 C. 当滑片P向左滑动的过程中，电压表V的示数与电流表A2的示数的比值保持不变 D. 将滑片P滑至最左端，电路仍能正常工作 【答案】 C 【解析】【解答】A.根据电路图判断，电流分别经过电阻，是并联电路，A不符合题意； B.动力臂A1测量干路电流，A2测量R1的电流，由于R1和R2不相等，则并联时电流不相等，干路电流不是支路的2倍，B不符合题意； C.当滑片移动时，电压表测量电源电压，示数不变，电流表A2测量定值电阻的电流，示数不变，所以两表的比值不变，C符合题意； D.当滑片移至最左时，电流不经过R2，此时电源短路，D不符合题意。 故答案为：C. 【分析】根据电路的连接方式，结合电流表和电压表测量的位置，分别判断在电阻变化时，电流或电压的变化情况。
2．现有R1、R2两个电阻，它们的U﹣I关系图象分别如图甲、图乙所示。将这两个电阻串联后接入电压为6V的电源两端，下列说法正确的是（ ）
A. 该电路中电阻R1的阻值是电阻R2阻值的2倍 B. 通过电阻R1的电流是通过电阻R2电流的2倍 C. 电阻R1两端的电压与电阻R2两端的电压相等 D. 电阻R1与电阻R2的电功率相等 【答案】 A 【解析】【解答】解：因串联电路中各处的电流相等， 所以，将这两个电阻串联后接入电压为6V的电源两端时，通过它们的电流相等，B不正确； 因串联电路中总电压等于各分电压之和， 所以，由图象可知，当电路中的电流I＝0.2A，U1＝4V，U2＝2V时符合，
则 ＝ ＝ ，C不正确； 由I＝ 可得，两电阻的阻值之比：
＝ ＝ ＝ ，A符合题意； 由P＝UI可得，两电阻的电功率之比：
